1 Galvanic Applied Sciences

2 Galvanic Applied Sciences Inc. es una compañía basada en Canadá con instalaciones en Boston (EEUU) y Londres (RU), que además cuenta con representación en todo el mundo. La compañía desarrolla tecnología para el análisis de líquidos y gases en líneas de proceso. Head Office 7000 Fisher Road SE, Calgary, Alberta, Canada Website:

3 Analizadores de Azufre Total y Ácido Sulfhídrico por Cinta de Acetato Analizadores para Procesos de Recuperación de Azufre Cromatógrafo de Azufres Cromatógrafo de Gas Natural para medir Poder Calorífico y Composición. Correctores Electrónicos de Volumen

4 Analizadores Ópticos y Acústicos para medir Color, Turbidez y Sólidos Suspendidos Viscosímetros en Línea Tituladores Automaticos en Línea Analizadores Programables Ultravioleta

5

6 Tituladores Electrónicos en línea T YTRONICS

7 E L FUNDAMENTO ¿Q UÉ ES UNA T ITULACIÓN ? 7

8 T ITULACIÓN Una titulación es un método comunmente usado en laboratorios, y se utiliza para determinar la concentración de un componente utilizando un reactivo conocido. Como los cálculos se hacen en base al volúmen de la muestra y del reactivo consumido, este tipo de análisis se denomina volumétrico. 8 Queremos conocer la cantidad de sal que hay en este vaso

9 T ITULACIÓN Hay ciertos componentes envueltos en este proceso: 1. El reactivo titulante, cuyas características son conocidas, también se le conoce como patrón. 2. Un analíto o titrando cuya concentración se desea conocer. 3. Un indicador, que no participa químicamente en el proceso, pero que es capaz de decir que la titulación está completa y que el analíto ha reaccionado por completo, pues reacciona con el titulante y la expresión de esta reacción es un cambio palpable. Analíto Titulador Indicador

10 T ITRATION El titulador de características conocidas se hace reaccionar con el analíto de características desconocidas hasta que el último se haya consumido, este punto se conoce como Punto Final y se hace visible cuando el indicador en la solución hace que esta cambie de color. Antes de Titular Después de Titular

11 T ITULACIÓN Conociendo la cantidad de titulador consumida para llegar al Punto Final es posible calcular la cantidad de analíto que se necesitaba, y de hay la composición de la solución desconocida. En otras palabras, las titulaciones permiten determinar cuanto de un componente hay en una solución.

12 T ITULACIÓN Con una titulación es posible saber: ¿Cuánta sal hay en el agua de mar? ¿Cuánto Mercaptano hay en una muestra de Gasolina? ¿Cuánto cianuro se necesita para refinar 1 Kg de Oro? ¿Cuánta azúcar tiene una taza de café? Y muchas otras…

13 T YTRONICS 13

14 ¿Q UIÉN ES T YTRONICS ? Tytronics es parte de la división de liquido de Galvanic Applied Sciences. Fundada en 1984 paso a formar parte de Galvanic Applied Sciences en el 2.003, fabricantes de analizadores en línea para líquidos. Después de 19 años de operaciones exitosas Tytronics posee una base instalada de mas de 3000 analizadores a nivel mundial, con distribuidores en mas de 45 países.

15 M ERCADOS P RINCIPALES Industrias Químicas, Petroquímicas y de Petróleo. Tratamiento de agua potable y de desecho, agua para generación de potencia y aguas ultra puras. Hierro, Pulpa y Papel, Alimentos y Bebidas, Minería, entre otros.

16 A PLICACIONES P RINCIPALES 16

17 ¿Q UÉ TIPO DE APLICACIONES BUSCAMOS ? La mayoría de las muestras estan presentes en soluciones acuosas, orgánicas y/o gaseosas que podemos introducir a un analizador a través de una línea de muestreo.

18 ¿C UÁLES SON LAS LIMITACIONES ? Algunos rangos de medición. Posibles interferencias. Viscosidad de la muestra Solidos suspendidos en la muestra Presión y Temperatura y sus efectos sobre el método a utilizar. Compatibilidad de la composición de la muestra con los materiales de construcción de los analizadores.

19 ¿C UALES SON LAS V ENTAJAS ? Analisis continuo y en línea. Operación eficiente y óptima. Reducción de costos y tiempos muertos. Mejoras en la calidad de los productos finales. Control de consumos y perdidas Control en generación de desperdicios. Analisis secuenciales multiples desde ppb hasta ppm y hasta % Limitar la exposición del operador a los químicos.

20 C ONTROL DE P ROCESOS Control mas cercano. Información en tiempo real. Mejoras en la producción Mejoras en calidad Reducción de desperdicios El ahorro que se obtiene al compara el análisis en línea con el de laboratorio se pueden medir tanto en calidad de productos como gastos relativos a la mano de obra.

21 A PLICACIONES DE C ONTROL DE P ROCESOS Ácidos Numero Ácido de los Solventes. Álcalis Aromáticos en Etanol Determinación de Carbonato o de Cáusticos. Cloro Color de Solventes Cianuro Dureza de Salmuera. Hipocloritos Hierro Peróxidos

22 D ESPERDICIOS EN P ROCESOS Retratamiento y Reuso del Agua Monitoreo de Descargas. Control para regulaciones gubernamentales. Plantas de Tratamiento El agua es un elemento cuya preciosidad aumenta cada minuto, por lo tanto el reutilizarla es sumamente importante, los analizadores Tytronics pueden monitorear y controlar procesos de desecho para reuso del agua.

23 A PLICACIONES PARA D ESPERDICIOS DE P ROCESO Alcalinidad Amoniaco Cloruros Cloros Cromo Cobre Cianuro Fluor Hierro Nickel Nitratos Nitritos Fosfatos Sulfatos Sulfuros Sulfitos

24 A GUA P OTABLE Monitoreo Preventivo de Alimentaciones Monitoreo y control en procesos Monitoreo a la salida de los procesos. Con el aumento de la demanda mundial de agua potable, las fuentes de agua se deben aprovechar al máximo, de este modo los requisitos para el análisis de agua potable son cada vez mas estrictos y seguros.

25 A PLICACIONES EN A GUA P OTABLE Alcalinidad Aluminio Amoniaco Cloro libre y total Color del agua potable Cobre Fluoruro Hierro Manganesio Nitrato Nitrito Fosfato

26 A GUAS N EGRAS Protección de arroyos ríos, y aguas costeras de la contaminación. Mejorar control, disminución de costos y protección de plantas. Cumplimiento de regulaciones para evitar multas. El tratamiento automatizado de aguas se deriva de la necesidad de mejorar el tratamiento y control de las aguas negras, el aumento de la necesidad del análisis en línea del Amoníaco, Fósforo y Nitrógeno es vital para el correcto funcionamiento de las plantas.

27 A PLICACIONES EN A GUAS N EGRAS Alcalinidad Amoniaco Cloro libre y total Cromo Cobre Nitrato Nitrito Fosfato Sulfuro

28 P RODUCTOS 28

29 P RODUCTOS T YTRONICS Medición en línea de concentración de componentes: - Analizadores de Ion Selectivo. - Tituladores Volumétricos. - Colorímetros en línea - Espectrómetros en línea

30 T YTRONICS ® S ENTINEL ISE Aplicaciones Cloruro Cianuro Fluoruro Sodio Nitrato

31 T YTRONICS ® S ENTINEL T ITULADOR C OLORIMÉTRICO Y P OTENCIOMÉTRICO Aplicaciones Ácidos Alcalinidad Cáustico Carbonato Cianuro Dureza Hierro Peróxidos Plata

32 T YTRONICS ® S ENTINEL C OLORIMÉTRICO Aplicaciones Aluminio Cloro Libre y Total Cromo Cobre Fluoruro Dureza en Salmueras Hierro Manganeso Silica

33 FPA 4100 E SPECTROFOTÓMETRO UV EN LÍNEA Aplicaciones Color de Agua Potable Cloro libre % de Cobre % de Agua Crudo en Agua Organicos por metodo UV

34 F INALMENTE Hay muchas más aplicaciones que podemos hacer. Asi que recuerden completar la Hoja de Aplicaciones para que podamos analizar el caso correctamente y darle una solución.

35 V ENTAJAS 35

36 ¿N O ES MEJOR HACERLO EN EL LABORATORIO ? Analicemos el escenario primero 1. Toma más tiempo (y en ocasiones más reactivo) analizar muestras en laboratorio. 2. El error humano al medir las alícuotas de los reactivos puede generar resultados incorrectos y corrupción de la data del proceso. 3. El manejo incorrecto de las muestras es crucial para el resultado experimental, una muestra mal manejada o preparada puede generar resultados incongruentes. 36 La respuesta es NO

37 ¿C UALES SON LAS V ENTAJAS ? Analisis continuo y en línea. Operación eficiente y óptima. Reducción de costos y tiempos muertos. Mejoras en la calidad de los productos finales. Control de consumos y perdidas Control en generación de desperdicios. Analisis secuenciales multiples desde ppb hasta ppm y hasta % Limitar la exposición del operador a los químicos.

38 V ENTAJAS DE T YTRONICS Muestreo simple y patentado. Tecnología de Doble Onda Diseño Robusto Mínimo mantenimiento. Confiabilidad y Efectividad a través de:

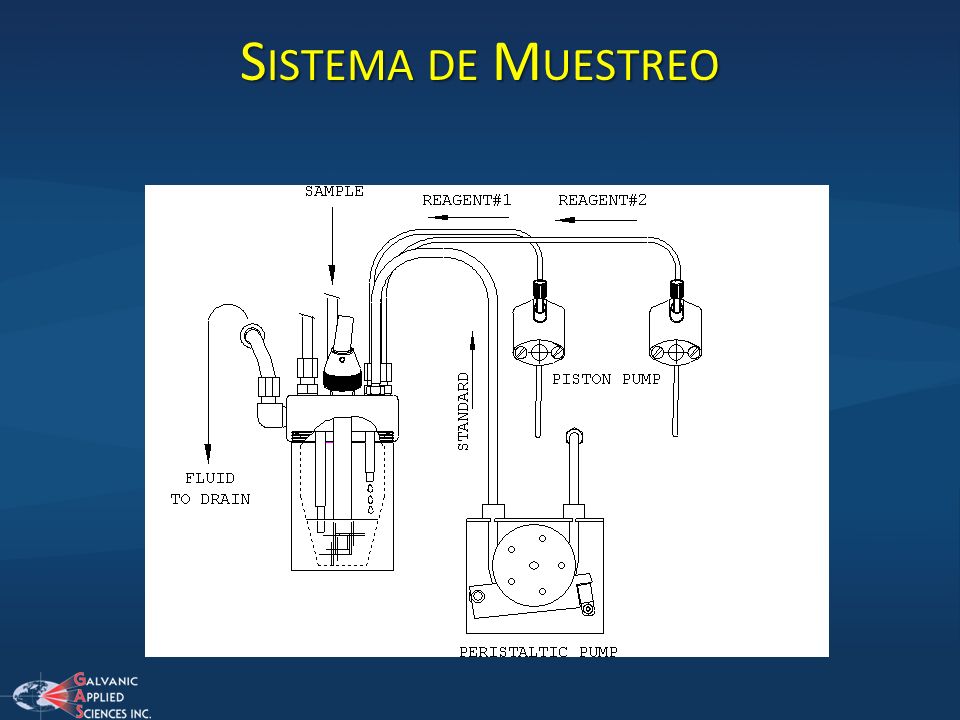

39 S ISTEMA DE M UESTREO

40 Válvula de muestreo Tubos de Muestreo Celda de Reacción Sifón Bomba de Reactivo Válvula de Aire S ISTEMA DE M UESTREO

41 T ECNOLOGÍA DE O NDA D UAL Dificultades en la medición Óptica Turbidez Color Estabilidad de las lámparas.

42 Cuando se hace la medida por Onda Dual, o Dual Wavelength una segunda onda se utiliza como referencia. La medida de referencia se toma fuera de las bandas de absorción de la especie analizada, de este modo se puede compensar automáticamente para la diferencia de intensidad de la muestra sin y con turbidez. El resultado es una medida exacta de la absorción a la longitud de onda característica del complejo coloreado que se forma con el analíto, aun a pesar de la presencia de turbidez. También se puede implementar la capacidad de un ensayo en blanco para mejorar la exactitud. T ECNOLOGÍA DE DOBLE ONDA

43 D ISEÑO R OBUSTO Componentes altamente estandarizados y modulares. Encapsulados Robustos. Electrónicas aisladas. Software con control remoto y opciones de diagnostico. Costo Efectivo – Maximo desempeño por un minimo de inversion.

44 M ANTENIMIENTO El éxito de un analizador químico en línea es inversamente proporcional al mantenimiento que necesita. Los analizadores Tytronics necesitan un mantenimiento de 30 minutos por semana o menos.
