1 Galvanic Applied Sciences

2 Galvanic Applied Sciences Inc. es una compañía basada en Canadá con instalaciones en Boston (EEUU) y Londres (RU), que además cuenta con representación en todo el mundo. La compañía desarrolla tecnología para el análisis de líquidos y gases en líneas de proceso. Head Office 7000 Fisher Road SE, Calgary, Alberta, Canada Website:

3 Analizadores de Azufre Total y Ácido Sulfhídrico por Cinta de Acetato Analizadores para Procesos de Recuperación de Azufre Cromatógrafo de Azufres Cromatógrafo de Gas Natural para medir Poder Calorífico y Composición. Correctores Electrónicos de Volumen

4 Analizadores Ópticos y Acústicos para medir Color, Turbidez y Sólidos Suspendidos Viscosímetros en Línea Tituladores Automaticos en Línea Analizadores Programables Ultravioleta

5

6 P ROCESAMIENTO DE G AS N ATURAL P RESENTACIÓN DE A PLICACIONES

7 E L G AS N ATURAL

8 G AS N ATURAL El gas natural es una mezcla de Hidrocarburos que existe en asociación con combustibles de fósiles, reservorios de carbón u otras fuentes y que esta fundamentalmente compuesto de Metano. Es una fuente importante de energía y sirve como materia prima en la fabricación de fertilizantes MetanoUn átomo de carbonoC1 Etanodos átomos de carbonoC2 Propanotres átomos de carbonoC3 iso-Butanocuatro átomos de carbonoi-C4 n-Butanocuatro átomos de carbonon-C4 iso-Pentanocinco átomos de carbonoi-C5 n-Pentanocinco átomos de carbonon-C5 C6+ todos los compuestos más pesados que el hexano (C6)

9 Los hidrocarburos son cadenas de átomos de carbono conectados unos a otros y a su vez conectados con moléculas de Hidrógeno. H 3 C-C H 3 Ejemplo: El Etano contiene dos átomos de carbono y 6 de hidrógeno. G AS N ATURAL

10 Los Hidrocarburos se queman (Combustión) para generar energía. CH 4 + 2O 2 CO H 2 O + Calor Esto depende del Poder Calorífico del gas, que es una función de la composición del gas.

11 El gas natural a menudo contiene compuestos inertes. Nitrógeno (N 2 ) Dióxido de Carbono (CO 2 ) Los compuestos inertes son indeseables pues no contribuyen al Poder Calorífico del gas natural. G AS N ATURAL

12 Se pueden encontrar trazas de contaminantes presentes en el gas natural. El gas natural debe ser tratado para eliminarle los contaminantes o reducirlos hasta niveles aceptables. Los principales son Gas Ácido (Ácido Sulfhídrico H 2 S) Otros componentes con Azufre (R-S) Agua (Humedad) C ONTAMINANTES

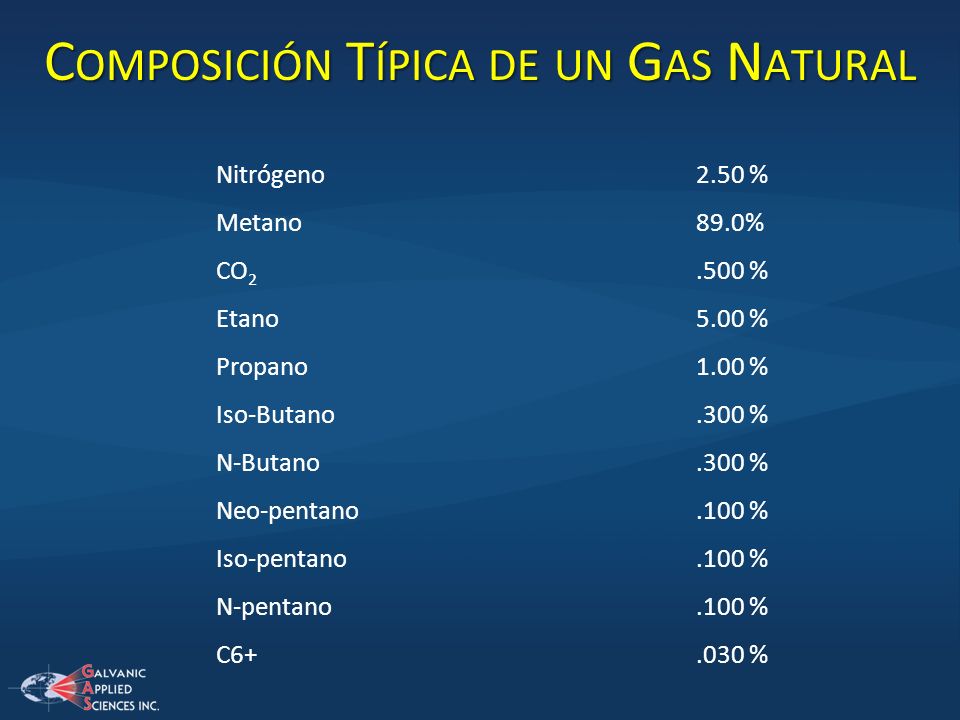

13 Nitrógeno2.50 % Metano89.0% CO % Etano5.00 % Propano1.00 % Iso-Butano.300 % N-Butano.300 % Neo-pentano.100 % Iso-pentano.100 % N-pentano.100 % C % C OMPOSICIÓN T ÍPICA DE UN G AS N ATURAL

14 E L GAS QUE QUEREMOS VENDER El gas que queremos vender es aquel que no tiene: Compuestos Inertes que no aportan para el Poder Calorífico del Gas. Contaminantes que pueden causar problemas operativos aguas abajo en el proceso. Metales peligrosos como el Mercurio.

15 P ARA OBTENERLO Para obtener el gas de ventas, es necesario procesar el gas natural. Pozo de Gas Remoción de Condensado y Agua Remociónde Gas Ácido Deshidratación Remoción de Mercurio Remoción de Nitrogeon Recuperación de Pesados Fraccionamiento Endulzamiento Ventas

16 P ARA OBTENERLO Gas Crudo Remoción de Hg Remoción de gas Acido Deshidrat. Dew Point Compresión Gas Gasolina Natural Gasolina natural Extracción y Producción Procesamiento Inmediato

17 E XTRACCIÓN Y P RODUCCIÓN

18 A causa de su densidad el Gas Natural se eleva por si solo hacia la superficie. A medida que el pozo se vacia, el gas deja de fluir hacia arriba requiriendo ayuda.

19 E XTRACCIÓN Y P RODUCCIÓN En esta etapa, el gas pasa por un proceso de separación, donde se le remueve la primera fracción de Hidrocarburos pesados y la primera fracción de Humedad. Fluido de tres fases Separador Condensado Agua Gas Crudo

20 E XTRACCIÓN Y P RODUCCIÓN A PPLICACIÓN : M EDICIÓN DE H IDROCARBURO EN A GUA (C ORRIENTE DE A GUA ) La razon: El Hidrocarburo se mide en agua para determinar si se requiere alguna otra separación aguas abajo. El Beneficio: Si el agua esta cumple con ciertas características puede ser aprovechada para generar vapor o para ser inyectada en los pozos productores. Los instrumentos: FPA UV, MoniTek Acoustic y UV. FPA 4100 UV MoniTek Acoustic MoniTek UV MoniTek Acoustic MoniTek UV

21 E XTRACCIÓN Y P RODUCCIÓN A PLICACIÓN : M EDICIÓN DE H 2 S Y TS EN G AS C RUDO La razon: Es importante conocer la cantidad de Azufre Total y Sulfuro de Hidrógeno presente en el Gas Producido para determinar s el tratamiento para despojar el contaminante será suficiente, igualmente se monitorea para evitar corrosión. El Beneficio: integridad de las tuberías, Seguridad de los operadores de planta, Seguridad contra incendios y Preparación de tratamientos posteriores, donde aplique, Los instrumentos: 903TS, PLGC II y TS PLGC II 842

22 P ROCESAMIENTO I NMEDIATO Una vez habiendo removido las primeras fracciones de Hidrocarburos Pesados y Humedad, el gas pasa por otros procesos para remover otros componentes indeseables, esto son: Remoción de Mercurio Remoción de Gas Ácido Deshidratación Remoción de Nitrogeno Recuperación de Pesados.

23 R EMOCIÓN DE M ERCURIO La remoción de mercurio se hace utilizando Carbón Activado.

24 R EMOCIÓN DE G AS Á CIDO Existen diversos procesos para la remoción de Gas Ácido (H 2 S+CO 2 ) en el Gas Crudo, uno de los usados frecuentemente es el lavado con Aminas.

25 R EMOCIÓN DE G AS Á CIDO El gas crudo se rocia con amina líquida (R-N-R) para que absorba el Gas Ácido de la corriente y lo atrape, luego la amina se calienta para provocar que el gas que atrapó se libere de nuevo y finalmente este Gas Amargo pasa por un proceso de recuperación de Azufre. Gas Crudo Gas Dulce Amina Rica Amina Pobre Gas Ácido

26 R EMOCIÓN DE G AS Á CIDO El gas Crudo fluye a través de un recipiente y la amina cae en contra flujo a causa de la gravedad, el Gas Ácido pasa hacia la amina y queda atrapado en ella. Gas Crudo Gas Dulce Amina Pobre Amina Rica Amina Gas Crudo Gas CrudoAmina Amina RicaGas Dulce H2SH2S

27 R EMOCIÓN DE G AS Á CIDO A PLICACIÓN : M EDICIÓN DE S ULFURO DE H IDROGENO Y A ZUFRE T OTAL (G AS C RUDO /G AS D ULCE ) La razon: El Sulfuro de Hidrogeno y el azufre Total se mide a la entrada y salida del proceso de purificación para controlarlo y para monitorear por corrosión. El Beneficio: Integridad de tuberías, Seguridad de los operadores, protección contra incendios y Control de Procesos. Los Instrumentos: 903TS, PLGC II (a la entrada unicamente y unicamente para H 2 S) y TS PLGC II 842

28 R EMOCIÓN DE G AS Á CIDO A PLICACIÓN : M EDICIÓN DE D IÓXIDO DE C ARBONO (G AS C RUDO Y D ULCE ) La razón: El Dioxido de Carbono puede provocar problemas en tuberías por causa de corrosión e igual que el anterior se mide a la salida del sistema de despojamiento de Gas Ácido para controlar el proceso. Los Beneficios: Pintegridad de las líneas de producción, Seguridad de los operadores y Control de Proceso. El instrumento: PLGC II. PLGC II

29 R EMOCIÓN DE G AS Á CIDO Una vez que la amina ha absorbido todo el H 2 S y CO 2, se calienta con vapor para que Gas Ácido salga de ella. Gas Ácido Amina Rica Amina Pobre Amina Rica Amina Gas Acido Heat

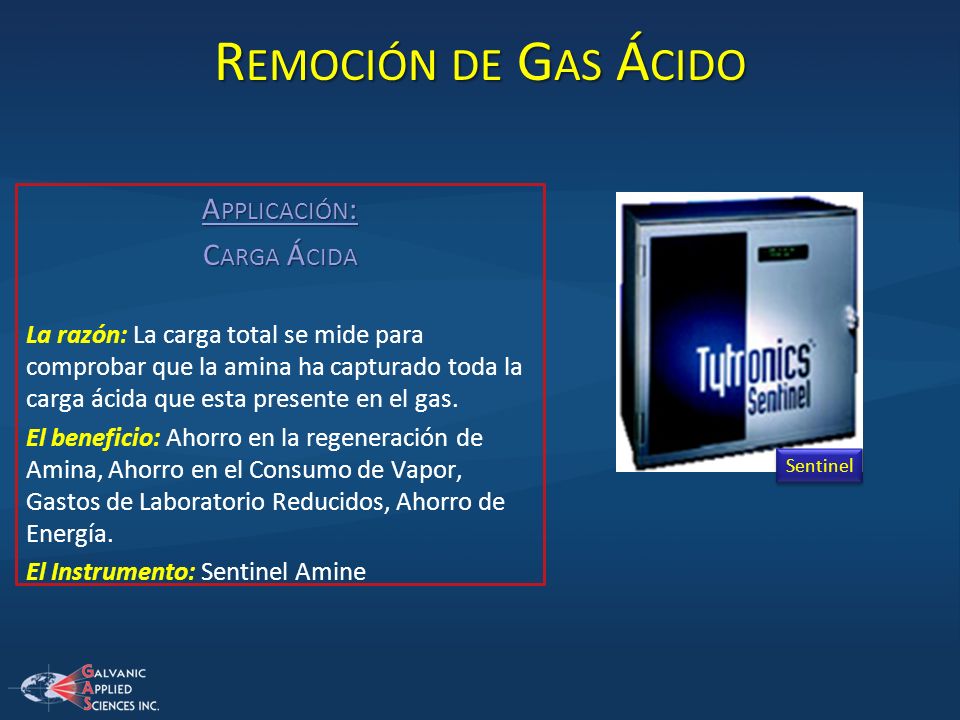

30 R EMOCIÓN DE G AS Á CIDO A PPLICACIÓN : C ARGA Á CIDA La razón: La carga total se mide para comprobar que la amina ha capturado toda la carga ácida que esta presente en el gas. El beneficio: Ahorro en la regeneración de Amina, Ahorro en el Consumo de Vapor, Gastos de Laboratorio Reducidos, Ahorro de Energía. El Instrumento: Sentinel Amine Sentinel

31 R EMOCIÓN DE G AS Á CIDO A PLICACIÓN : D EGRADACIÓN DE LA A MINA La razón: A medida que la amina absorbe el Ácido y se somete a calor se degrada y pierde su capacidad para cumplir su función. El Beneficio: Ahorro en la regeneración de Amina, Ahorro en el Consumo de Vapor, Gastos de Laboratorio Reducidos, Ahorro de Energía. El Instrumento: Sentinel ISE Sentinel

32 A CID G AS R EMOVAL A PPLICATION : S OUR G AS P LANT I NLET C ONTROL The reason: Sulphur Recovery is a very important process to control, measuring the acid gas content of a stream helps prepare for the process. The Benefit: SRU Reactor control, SRU Process Control. The Instrument: BRM 961 AG. 961 AG

33 D ESHIDRATACIÓN Adicional a la separación de Hidrocarburos y algunos condensados de la corriente de gas, es necesario remover la humedad asociada a la corriente. La mayoria del agua líquida puede ser extraida en un separador cerca del cabezal del pozo, sin embargo la remoción del vapor de agua en el cuerpo de gas requiere de otro tipo de proceso, bien sea de absorción o adsorción.

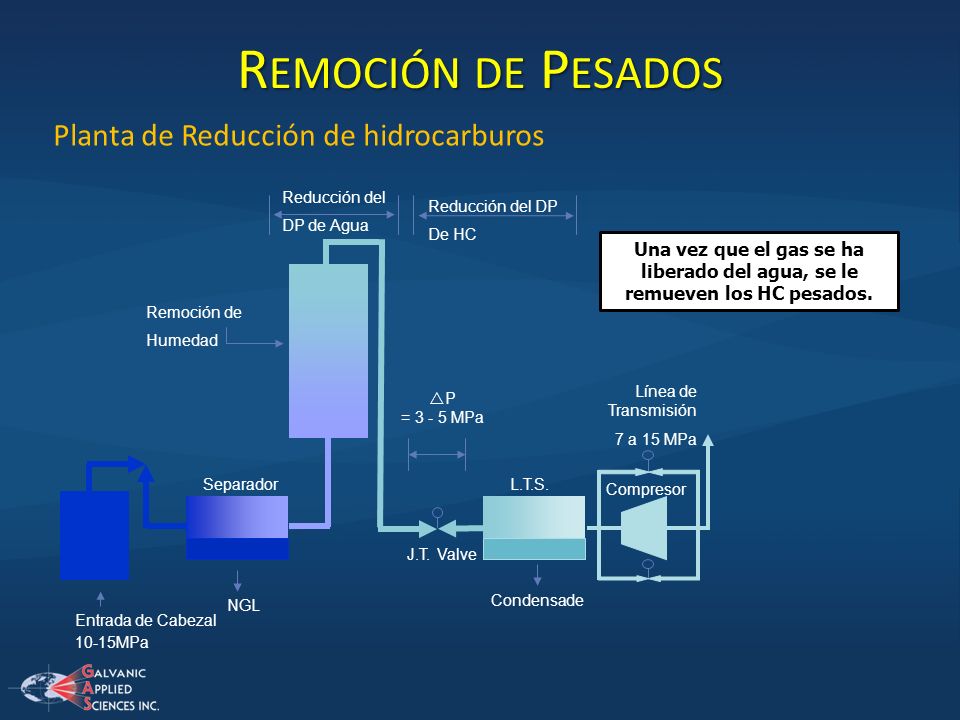

34 Planta de Reducción de hidrocarburos 10-15MPa Reducción del DP de Agua Entrada de Cabezal NGL Separador Remoción de Humedad J.T. Valve P = MPa L.T.S. Condensade Compresor Línea de Transmisión 7 a 15 MPa Reducción del DP De HC Una vez que el gas se ha liberado del agua, se le remueven los HC pesados. R EMOCIÓN DE P ESADOS

35 A PLICACIÓN : M EDICIÓN DE C OMPOSICIÓN Y P ODER C ALORÍFICO La razón: El Poder Calorífico se mide en esta etapa para determinar si el proceso funciona correctamente. El Beneficio: Control de Proceso, Calidad de Producto. El Instrumento: PLGC II. PLGC II

36 T RANSFERENCIA DE C USTODIOS Ocurre cuando el producto es entregado a un tercero para su manejo y custodia. Este proceso implica la Fiscalización. Fiscalización Acto en el que se establece la medición de calidades y cantidades de material de manera automatizada y certificadas para ser utilizadas en el cálculo de impuestos y regalías. Automatización de la Fiscalización y Transferencia de Custodia Consiste en la medición de los volúmenes de producto en especificación y la transmisión de los resultados en forma automatizada, según normas internacionales y en conjunto con las leyes de cada país.

37 C USTODY T RANSFER A PLICACIÓN : T RANSFERENCIA DE C USTODIA (C OMPOSICIÓN ) La razón: Para calcular el volumen de gas que se transfiere es necesario calcular el Volumen Corregido del Gas, para lo cual se emplea la medición de composición, temperatura, presión y flujo del gas. El beneficio: Calidad de Producto Final y Reporte. Los Instrumentos: 903TS, PLGC II and TS PLGC II 842

38 T RANSFERENCIA DE C USTODIA A PLICACIÓN : T RANSFERENCIA DE C USTODIOS (C ALCULO DE V OLUMEN ) La razon: El Volumen corregido es el método aceptado internacionalmente para determinar el volumen de gas transferido. El beneficio: Calidad de Productos Finales y Reporte para Facturación Los Instrumentos: PLGC II y Gas Micro EVC. PLGC II Gas Micro EVC

39 ¿E N QUE PODEMOS AYUDARLES ? P RESENTACIÓN DE A PLICACIONES
