1 © Aastra – 2011 Neris I7 Soluciones de Networking

2 © Aastra – Neris I7 Soluciones de Networking Neris I7 Neris ofrece muy diversas soluciones de Networking, basados en distintas tecnologías/ protocolos y utilización de medios o entornos de funcionamiento. Con objeto de clasificar las distintas opciones, utilizaremos como criterio diferenciador, si la tecnología utilizada para la comunicación entre sedes se realiza a través de medios tradicionales de transporte y conmutación de voz (TDM) o redes de datos y conmutación de paquetes (VoIP). Así, podemos incluir como soluciones basadas en TDM, y más en concreto en RDSI: Networking virtual RDSI para PVR (también compatible con líneas analógicas). Networking QSIG utilizando líneas dedicadas. Networking virtual mediante RPSI. Como soluciones basadas en la utilización de redes de datos, podemos incluir: Networking VoIP – QSIG sobre H.323 (sólo con AIP6400). Networking SIP. Networking propietario avanzado RIN (Red IP Neris).

3 © Aastra – 2011 Neris I7 Networking virtual sobre RDSI para PVR

4 © Aastra – Neris I7 Definición Networking Virtual Networking virtual (red virtual): Con el término Virtual, hacemos referencia a que las conexiones entre las sedes se realizan a través de las líneas RTC, que se comparten para las llamadas externas de cada SEDE. Con este tipo de networking las SEDES están conectadas a la red pública RDSI. La conexión entre las SEDES es una conexión conmutada y no una conexión física directa. Este tipo de networking está caracterizado como sigue: Sólo se requieren recursos de línea para las conexiones actuales. Utilización de las tarifas planas de PVR (fijo a fijo y móvil a móvil). El equipo necesario específico de red es mínimo (puertos de enlaces). El protocolo utilizado es DSS1 y DTMF. [1] Conexión a la red pública [2] Conexión virtual entre 2 PINXs (Sedes) [2]

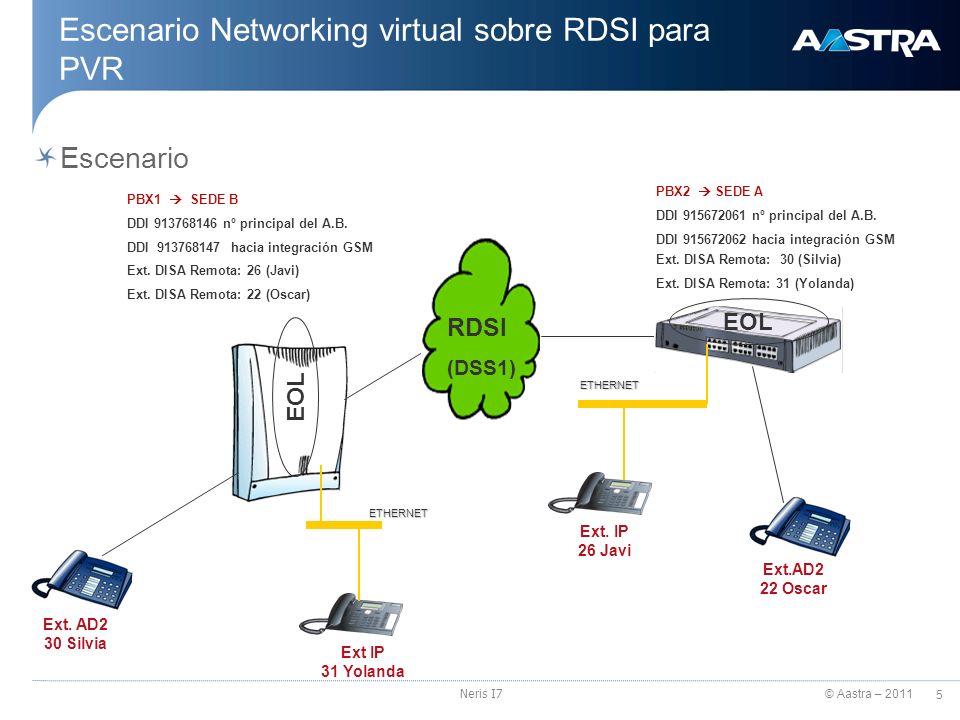

5 © Aastra – Neris I7 Escenario Networking virtual sobre RDSI para PVR Escenario RDSI (DSS1) Ext. DISA Remota: 26 (Javi) Ext. DISA Remota: 22 (Oscar) Ext.AD2 22 Oscar PBX1 SEDE B DDI nº principal del A.B. DDI hacia integración GSM Ext. DISA Remota: 30 (Silvia) Ext. DISA Remota: 31 (Yolanda) PBX2 SEDE A DDI nº principal del A.B. DDI hacia integración GSM EOL Ext. IP 26 Javi Ext. AD2 30 Silvia Ext IP 31 Yolanda EOL ETHERNET ETHERNET

6 © Aastra – Neris I7 Aclaraciones al escenario Networking virtual sobre RDSI para PVR Consideraciones generales Las extensiones de la sede remota se alcanzan mediante la configuración adecuada de extensiones DISA y la activación del Encaminamiento óptimo de llamada (EOL) en cada sede local. La numeración debe estar compartida entre todas las sedes, es decir, la serie de números se divide en bloques que se distribuyen entre los sistemas. En el ejemplo, la sede B tiene el bloque de números 3x para extensiones internas y la sede A el bloque 2x. Se definen extensiones DISA locales para registrar las extensiones remotas con la misma numeración y nombre. Por lo que son necesarias la activación de las licencias DISA correspondientes en cada sede. La sede B tiene el bloque de números 2x para las extensiones DISA y la sede A el bloque 3x. En cada sede debe existir un DDI dedicado a recibir la llamadas de Networking del resto de las sedes. En el ejemplo, la sede A es el número y la sede B el número La capacidad de llamadas simultáneas máxima depende del número de accesos básicos del grupo ISPBX conectado en cada sede. A través de la configuración de las rutas es posible controlar el límite de llamadas simultáneas entre sedes.

7 © Aastra – Neris I7 Prestaciones de Networking virtual sobre RDSI para PVR, básico y avanzado Los servicios y prestaciones de un Networking virtual configurado de esta forma no depende de a qué sede este subscrito el usuario, sino de las funciones locales de neris y de la variante de networking implementada: Networking virtual sobre RDSI para PVR básico: Solución gratuita para el cliente. Prestaciones: >Llamada directa a extensiones (número corto) del resto de sedes. >Presentación del nombre. >Desvíos y transferencias. Networking virtual sobre RDSI para PVR avanzado: Solución con coste para el cliente. Prestaciones: a las descritas en la versión básica, añadimos las funcionalidades DISA extendidas, que se ejecutan en la centralita remota, detalladas en la siguiente página. Requiere hardware adicional (recursos DSP).

8 © Aastra – Neris I7 Networking virtual sobre RDSI avanzado Paquete de prestaciones adicionales para Networking virtual sobre RDSI avanzado: La ejecución de dichas prestaciones, se realizan en la sede remota, con el consiguiente ahorro en la utilización de canales RDSI. La ejecución de dichas prestaciones, puede realizarse mediante la marcación del código correspondiente o a través de teclas programadas. RetenciónBorrar retrollamada AlternanciaActivar llamada en espera Establecimiento de conferenciaRechazar llamada en espera entrante Excluir de la conferencia extensión internaContestar llamada en espera entrante (con o sin espera) Activar display de mensajeContestar llamada en espera entrante con conferencia Asignar llamada en curso a centro de costeActivar intrusión de llamada Aparcar llamadaRechazar intrusión de llamada entrante Volver a la llamadaContestar intrusión de llamada entrante con espera CCNR (Call back on free subscriber) en AD2 ó Qsig

9 © Aastra – Neris I7 Requisitos Networking virtual RDSI Networking virtual RDSI básico (solución gratuita para el cliente PVR): DDI exclusivo en cada sede para la implementación de la funcionalidad. Licencias DISA (tantas como usuarios en la sede remota). Plan de marcación planificado para todas las sedes. Networking virtual RDSI avanzado: Adicionalmente a lo especificado en el Networking básico, se deben dedicar recursos HW de tarjetas DSP como canales DISA.

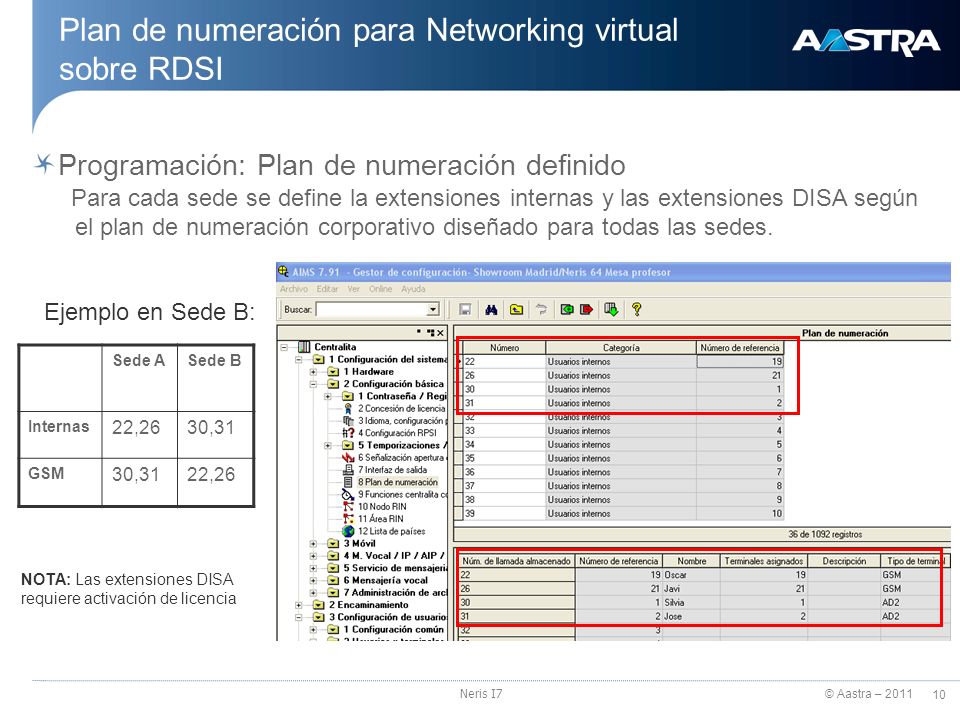

10 © Aastra – Neris I7 Plan de numeración para Networking virtual sobre RDSI Programación: Plan de numeración definido Para cada sede se define la extensiones internas y las extensiones DISA según el plan de numeración corporativo diseñado para todas las sedes. Sede ASede B Internas 22,2630,31 GSM 30,3122,26 Ejemplo en Sede B: NOTA: Las extensiones DISA requiere activación de licencia

11 © Aastra – Neris I7 Esquema de funcionamiento Flujo de una llamada corporativa entre sedes RDSI (DSS1) Ext. GSM: 26 (Javi) Ext. GSM: 22 (Oscar) Ext.AD2 22 Oscar PBX1 SEDE B DDI nº principal del A.B. DDI hacía integración GSM Ext. GSM 30 (Silvia) Ext. GSM 31 (Yolanda) PBX2 SEDE A DDI nº principal del A.B. DDI hacia integración GSM EOL Ext. IP 26 Javi Ext. AD2 30 Silvia Ext IP 31 Yolanda EOL 1.-Yolanda marca EOL lo transforma y espera el CONECT 3.- Integración GSM descuelga y espera dígitos DTMF 4.- EOL envía dígitos en DTMF: 31*1111# La extensión GSM 31 (Yolanda) llama a la extensión 26 14:24 Yolanda 31 ReenvíoRechazar>>

12 © Aastra – 2011 Neris I7 Networking propietario avanzado RIN (Red IP Neris)

13 © Aastra – Neris I7 RIN (Red IP Neris) Protocolo AD2 en toda la red IP. Arquitectura Maestro-Satélite. La centralita Maestro es la unidad de control de toda la red. Desde el punto de vista de usuario, todos los elementos forman parte de una única centralita con hardware distribuido. Todas las extensiones son registradas en el Maestro. Roaming DECT en toda la red. AD2 T 0 T 2 Small Client a/b Satélite AD2 T 0 T 2 Maestro a/b

14 © Aastra – Neris I7 RIN (Red IP Neris) Funcionalidad completa con Networking RIN Las extensiones de los diferentes nodos de la red pueden funcionar usando todas las funciones Neris. Posibilidad de networking entre equipos desde I6.6 y otros sistemas por vía de QSIG (con limitaciones) a través de AIP 6400, SIP ó por vía de la RTC Beneficios para el usuario No hay limitación de funciones en toda la red Mejor forma de expansión del sistema sin necesidad de reemplazar componentes de hardware (Opción de ampliar una neris 8 añadiendo una neris 4 en vez de sustituirla por una 64) Ventajas para amortizar la inversión. AD2 Satélite Networking transparente Maestro

15 © Aastra – Neris I7 RIN (Red IP Neris) Tarificación centralizada. Grupos de extensiones distribuidos. Indicación de ocupado centralizada. Función de operadora centralizada. Funcionalidad completa con Networking RIN (II)

16 © Aastra – Neris I7 RIN (Red IP Neris) El modo Offline se activa cuando un satélite pierde la conexión IP con el maestro. El satélite conmutará automáticamente a modo local (reinicio). Son soportados los enlaces y las funciones locales. El satélite conmutará automáticamente a modo RIN cuando detecte de nuevo conexión estable al maestro (reinicio). Comportamiento mejorado en I7. Beneficios para el usuario. Funcionamiento local en emergencia. Recuperación automática en el caso de caída de la conexión IP. Satélite Satellite Satélite Maestro Modo Offline

17 © Aastra – Neris I7 RIN (Red IP Neris) Desbordamiento sobre RDSI Maestro Satélite Canal voz Señalización Encaminamiento alternativo de canales por vía de la RDSI. Para superar la escasez de canales IP o ancho de banda disponible en un determinado momento. Beneficios >Los canales IP de maestro y satélites no necesitan ser dimensionados para momentos puntuales de tráfico elevado. >Estos pueden ajustarse según una carga media. >Ahorro en el coste de la inversión. Inconvenientes >No esta libre de cargo dado que utiliza la RTC. >Sólamente llamada básica.

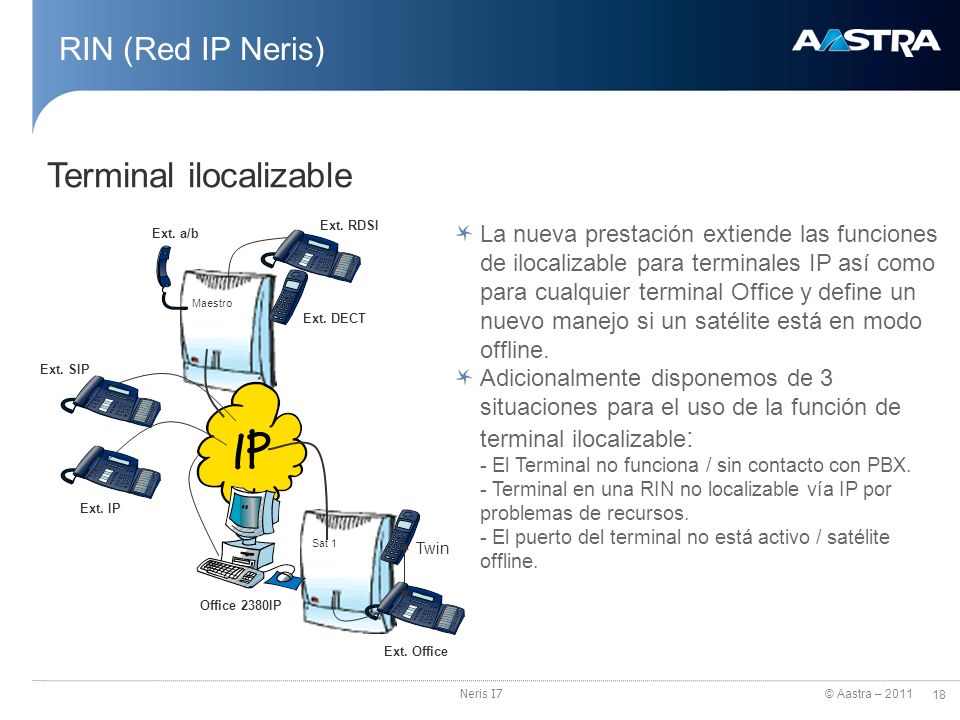

18 © Aastra – Neris I7 RIN (Red IP Neris) Terminal ilocalizable La nueva prestación extiende las funciones de ilocalizable para terminales IP así como para cualquier terminal Office y define un nuevo manejo si un satélite está en modo offline. Adicionalmente disponemos de 3 situaciones para el uso de la función de terminal ilocalizable : - El Terminal no funciona / sin contacto con PBX. - Terminal en una RIN no localizable vía IP por problemas de recursos. - El puerto del terminal no está activo / satélite offline. Ext. SIP Ext. IP Office 2380IP Ext. Office Ext. a/b Ext. DECT Ext. RDSI Maestro Sat 1 Twin

19 © Aastra – Neris I7 RIN (Red IP Neris) Sistema de gestión centralizado Sistema de gestión centralizado a través del maestro. La programación del maestro configura la totalidad de la red. El acceso a los satélites se realiza solo para la programación de emergencia. Se permite acceso remoto. Beneficios para el instalador Punto centralizado de programación. Configuración rápida y limpia. Acceso remoto seguro a través de RDSI. A través de la conexión RDSI al Maestro, se accede a través de IP a los satélites. Maestro Satélite AIMS

20 © Aastra – Neris I7 RIN (Red IP Neris) Requerimientos RIN Centralita habilitada para VoIP (canales VoIP si fuera necesario). Red IP habilitada para VoIP: VPN. Retardo inferior a 200 ms, jitter inferior a 80 ms, pérdida de paquetes inferior al 5%. Ancho de banda garantizado para cada comunicación VoIP. Licencia Networking Master, que habilita una RIN con dos nodos; un maestro y un satélite. Licencia Networking Satélite para cada nodo adicional.
