Georg Simon Ohm (1789-1854) físico y matemático alemán Establece una relación entre la diferencia de potencial (v) y la intensidad de corriente (I) en.

Presentaciones similares


Presentación del tema: "Georg Simon Ohm (1789-1854) físico y matemático alemán Establece una relación entre la diferencia de potencial (v) y la intensidad de corriente (I) en."— Transcripción de la presentación:

1

2 Georg Simon Ohm ( ) físico y matemático alemán Establece una relación entre la diferencia de potencial (v) y la intensidad de corriente (I) en una resistencia (R)

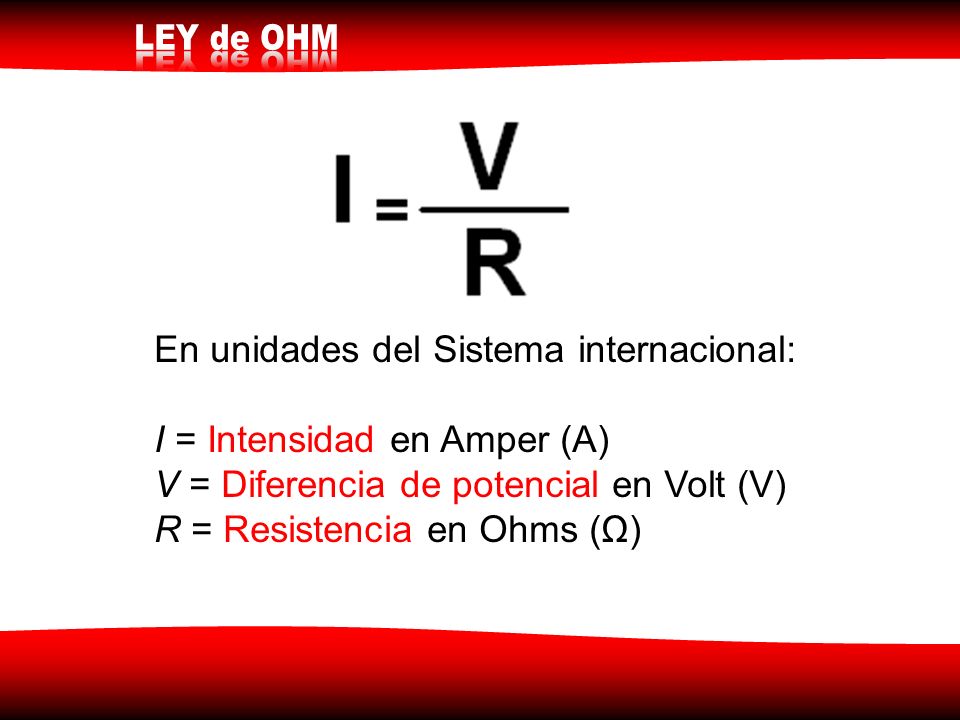

3 En unidades del Sistema internacional: I = Intensidad en Amper (A) V = Diferencia de potencial en Volt (V) R = Resistencia en Ohms (Ω)

4 Un conductor cumple la ley de Ohm si la relación entre V e I es CONSTANTE e igual a R de la relación anterior

5 ¿Cuál es el valor de la Intensidad de corriente eléctrica?

6

7

8

9

10

11

12 ¿Cuál es el valor la tensión?

13

14

15

16

17

18 ¿Cuál es el valor de la resistencia?

19

20

21

22

23

24

25 Al combinar la Ley de Ohm con la de Watts se pueden conseguir Fórmulas para resolver mas ejercicios

26 Ejemplo: Si I=V/R al sustituir el valor de la Corriente I, en la Ley de Watt resulta: P = V. I = V ( V / R ) = V2 / R Despejando V de la Ley de Ohm queda: V = I. R ; al sustituirlo en la Ley de Watt queda: P = V. I = ( I. R ) ( I ) = I2 R Entonces ya tenemos otras dos fórmulas para determinar la Potencia Eléctrica existente en un circuito.

27 Una cocina eléctrica tiene una resistencia de 8 Ohms y pasa una corriente por él de 12 Amp. ¿Cuál es el valor de Voltaje que lo alimenta? V = ( I ) ( R ) = (8)(12) = 96 Voltios. Y también… P = I2 R = (144) (8) = 1,152 Watts.

28 ¿Qué intensidad de corriente circulará por un conductor de 6 de resistencia si se le aplica una tensión de 108 volts? Ejercicio 1

29 ¿Cuál es la resistencia de una lámpara que al conectarla a 320 V, absorve una corriente de 16A? Ejercicio 2

30 ¿Cuál es la resistencia de cierto conductor que al aplicarle una diferencia de tensión de 480 V experimenta una corriente de 16A? Ejercicio 3

31 ¿Cuál es la resistencia de un conductor que al aplicarle una diferencia de tensión de 220 V experimenta una corriente de 11A? Ejercicio 4

32 ¿Qué intensidad de corriente circulará por una resistencia de 4 si se le aplica una tensión de 80 volts. Ejercicio 5

33 Determinemos la Potencia Eléctrica existente en una plancha eléctrica que tiene una resistencia de 10 Ohms, y es alimentada por una fuente de voltaje de 220 Volts. Ejercicio 6

34 Ejercicio 7 Determinar la Corriente y la resistencia eléctrica de una waflera de 1,200 Watts conectada a una fuente de 220 voltios

35 Ejercicio 8 ¿Cuál será la resistencia eléctrica de un foco de 75 Watts, conectado en una tensión de 220 voltios.
