Desarrollo de un dispositivo económico de adquisición
Proyecto PFC Desarrollo de un dispositivo económico de adquisición y lectura de biochips de radioidentificación animal (RFID Tags) Autor: Mario Javier Burriel Valencia Director: Jesús Soret Medel Powerpoint Templates I.T.T. S.E
2
índice Antecedentes y Objetivos Especificaciones Normativa
Estudio técnico/económico Solución adoptada Evaluación de costes Conclusión
3
Antecedentes y Objetivos
Hechos: Los Lectores de RFID animal son caros Promedio de 200€ por lector Rentables tras muchos servicios Justifican su alto valor por el uso de tecnología específica Objetivo: Usar tecnología RFID accesible Reducir el precio a un factor 5:1 Utilización esporádica rentable
4
Especificaciones Lectura de transpondedores ISO/FDX-B
Datos legibles en pantalla LCD Comunicación por puerto serie Aviso acústico de lectura Coste total de venta no superior a 40€ Coste de materiales 20€ máximo
5
Normativa RFID animal Caso específico Caso general
UNE-ISO 11784: <Codificación> ISO 3166 UNE-ISO 11785: <Mod. FDX-B> UNE <Materiales> Caso general Directiva 73/23/CE <Baja Tensión> Directiva 2004/108/CE <Compatibilidad Electromagnética>
6
Tecnología FDX-B f0=134,2kHz Codificado DBP
7
Estudio técnico-Económico
Configuración elegida Frontend EM4095 de EM Microelectronic Compatible con muchos sistemas El más económico Muy popular y accesible Procesador PIC16F628A de Microchip Prestaciones adecuadas al diseño Valor muy económico Código válido para PICs superiores
8

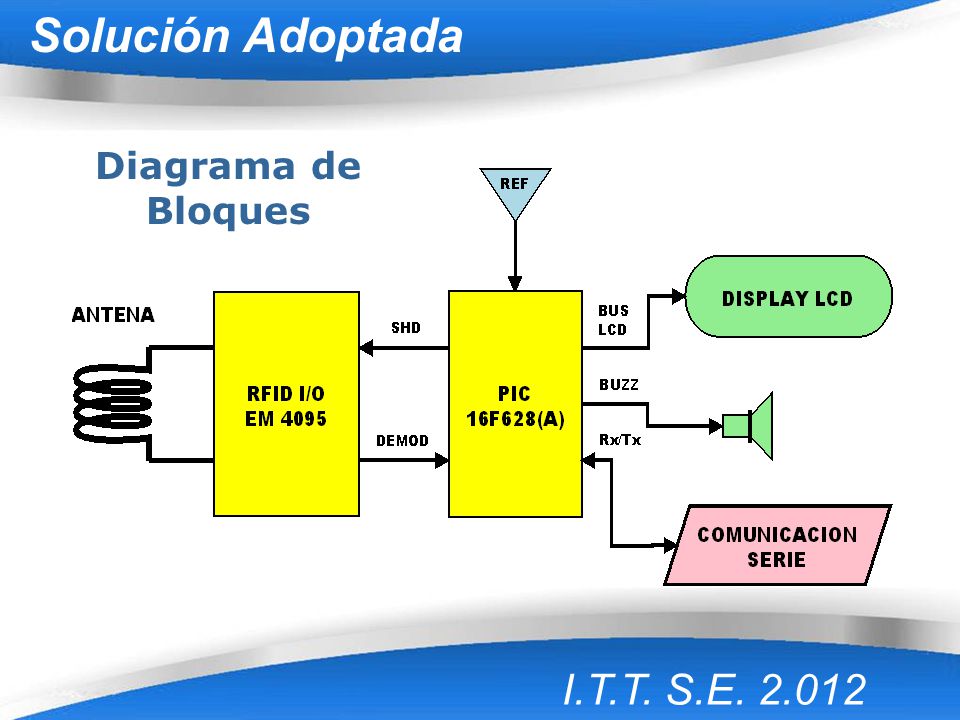

Solución Adoptada Diagrama de Bloques
9
Módulo RFID I/O
10
Módulo Control / Display
11
Bloque de Control/Display
Circuitería Bloque RFID I/O Bloque de Control/Display
12
Mueble
13
Evaluación de Costes Materiales Total = 9,70€ Total Opción =15,60€
14

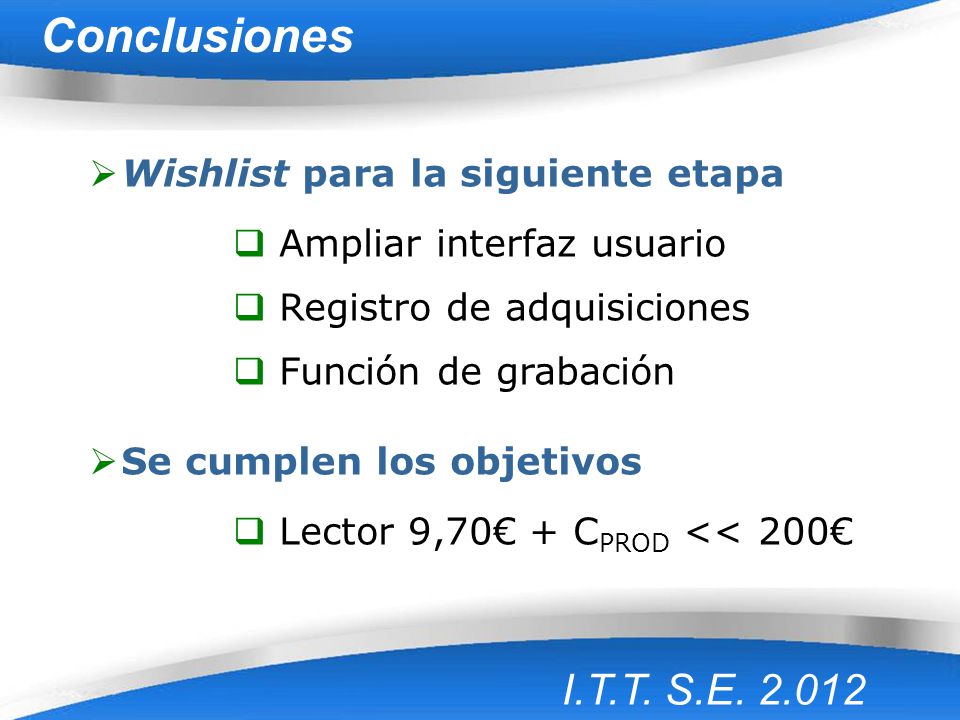

Conclusiones Wishlist para la siguiente etapa Ampliar interfaz usuario
Registro de adquisiciones Función de grabación Se cumplen los objetivos Lector 9,70€ + CPROD << 200€
