ESPUMIGENOS PARA EXTINCION DE INCENDIOS.

Presentaciones similares


Presentación del tema: "ESPUMIGENOS PARA EXTINCION DE INCENDIOS."— Transcripción de la presentación:

1 ESPUMIGENOS PARA EXTINCION DE INCENDIOS

2 C B A D Clases de Fuegos Combustibles Comunes Papel Madera Goma Tela
Líquidos Inflamables Petróleo Naftas Gas Oil Alcoholes Equipos Eléctricos Hornos Transformadores Tableros Metales Combustibles Sodio Potasio Zirconio Magnesio Titanio

3 Las Espumas Son Efectivas Sobre los Fuegos Clase y

4 C NO son adecuadas para: GASES PRESURIZADOS FUEGOS ELECTRICOS Propano
Butano

5 Líquidos Inflamables y Combustibles
Líquidos inflamables son aquellos con un Punto de Inflamación inferior a 37.8 ºC Ejemplo: Nafta Líquidos combustibles son aquellos con un Punto de Inflamación superior a 37.8 ºC Ejemplo: Gas Oil

6 Solventes Solventes no polares Solventes polares
NO se mezclan con agua NO polares Ej: Nafta, Gas Oil, Fuel Oil Queman con humos negros Solventes polares Se mezclan con agua Ej: Alcoholes, aldehídos, cetonas Generalmente queman “más limpio” que los no polares

7 El Triángulo del Fuego OXIGENO CALOR
COMBUSTIBLE Los combustibles pueden ser sólidos, líquidos o gaseosos. Se necesita calor para llevar al combustible a su temperatura de ignición. En algunos gases y líquidos esa temperatura puede ser la del ambiente.

8 Proceso de Combustión El Tetrahedro del Fuego
Reacción Química en cadena Agente Oxidante Agente Reductor Temperatura La reacción química en cadena produce vapores que al mezclarse con el oxígeno arden. Un fuego puede ser extinguido removiendo cualquiera de los lados del tetrahedro de fuego.

9 ¿Porqué Usar Espumas? Muchos agentes pueden apagar fuegos de CLASE B ,
sin embargo las espumas: Dan seguridad al bombero Previenen la reignición Suprimen vapores inflamables

10 Acción de las Espumas OXIGENO CALOR COMBUSTIBLE Excluyen Oxígeno Las espumas atacan los elementos del triángulo del fuego Suprimen Vapores Enfrían el combustible

11 Tipos de Espumas Espumas químicas Espumas mecánicas

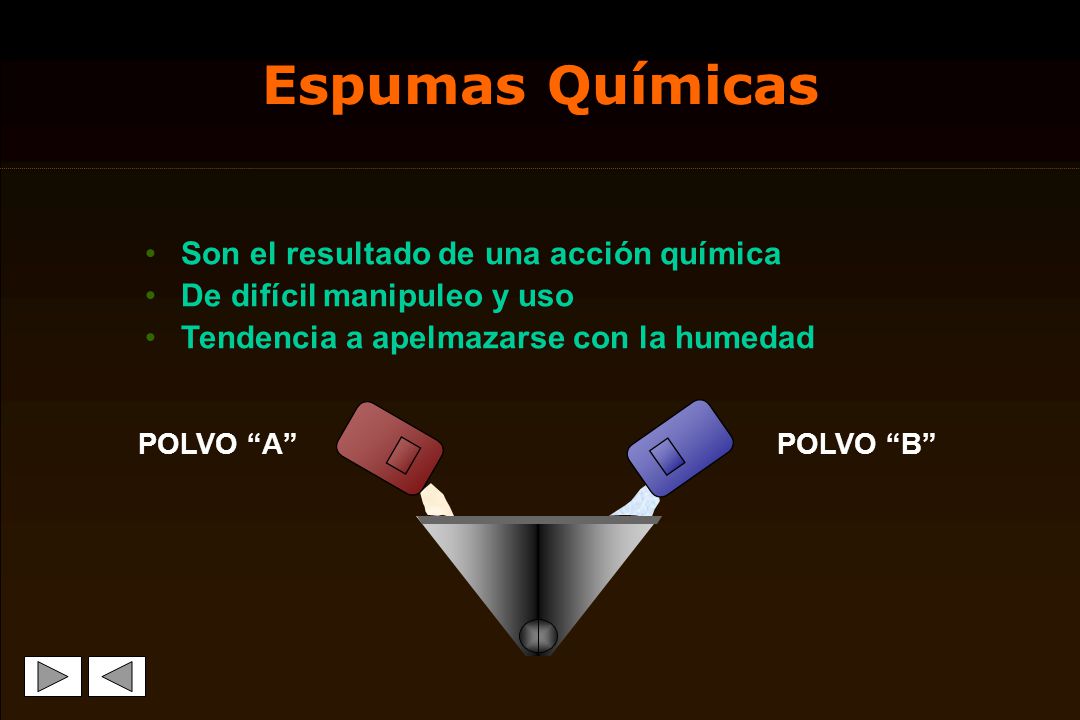

12 Espumas Químicas Son el resultado de una acción química
De difícil manipuleo y uso Tendencia a apelmazarse con la humedad POLVO “A” POLVO “B”

13 El Tetrahedro de la Espuma Mecánica
Para formar la espuma se requiere: Agua Espumígeno concentrado Aire Agitación mecánica Agitación Mecánica Aire Espumígeno Concentrado Agua

14 Producción de Espuma Mecánica
Agua Espumígeno Concentrado Dosificador Espuma formada Solución de espuma Aire

15 Propiedades de la Espuma
Velocidad de extinción Resistencia al calor Supresión de vapores Tolerancia al combustible Capacidad de enfriamiento

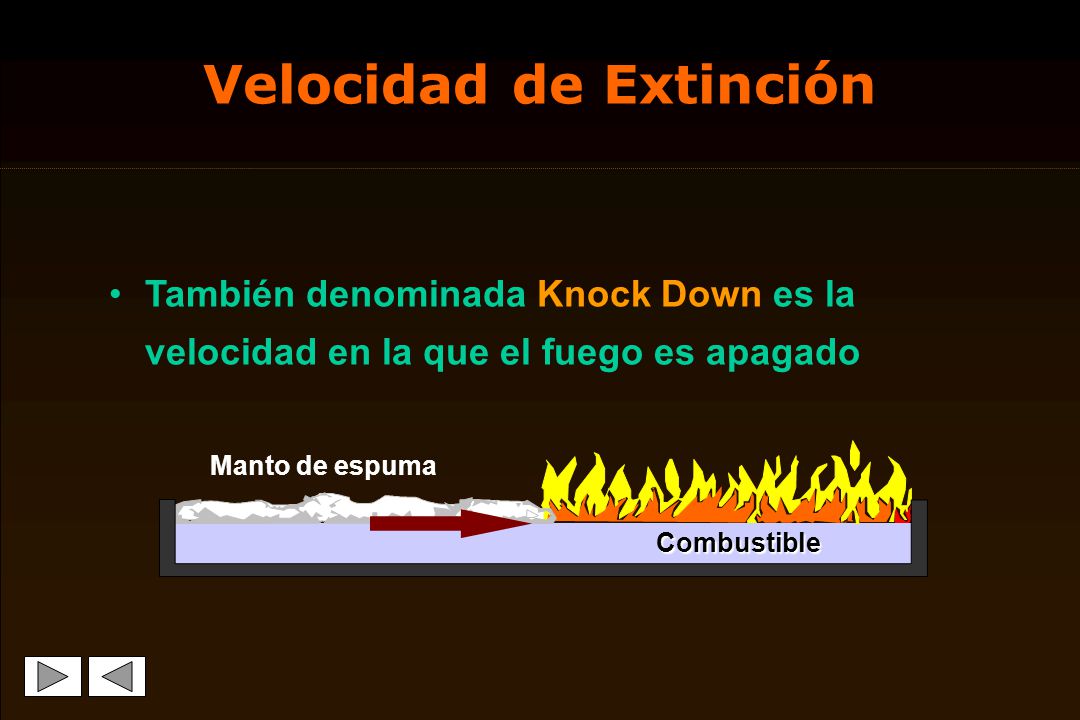

16 Velocidad de Extinción
También denominada Knock Down es la velocidad en la que el fuego es apagado Manto de espuma Combustible

17 Es la propiedad de la espuma de no destruirse con el calor
Resistencia al Calor Es la propiedad de la espuma de no destruirse con el calor Paredes metálicas del tanque calientes Manto de espuma Combustible

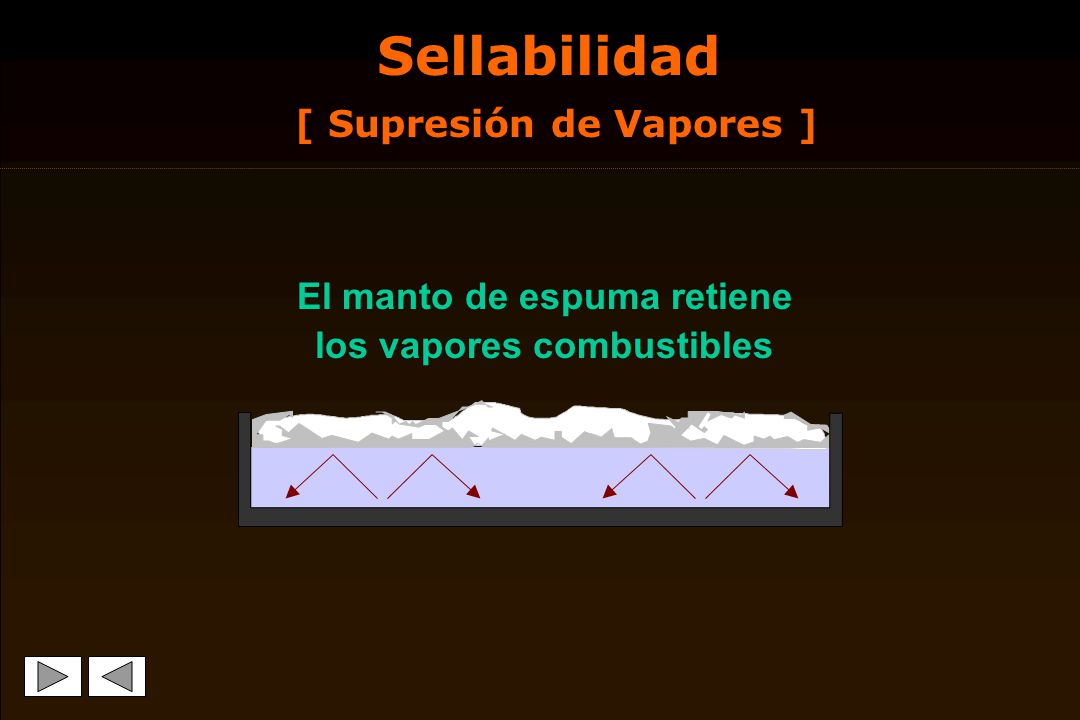

18 Sellabilidad [ Supresión de Vapores ]
El manto de espuma retiene los vapores combustibles

19 Tolerancia al Combustible
La propiedad a resistir la contaminación por el combustible cuando se inyecta por la base

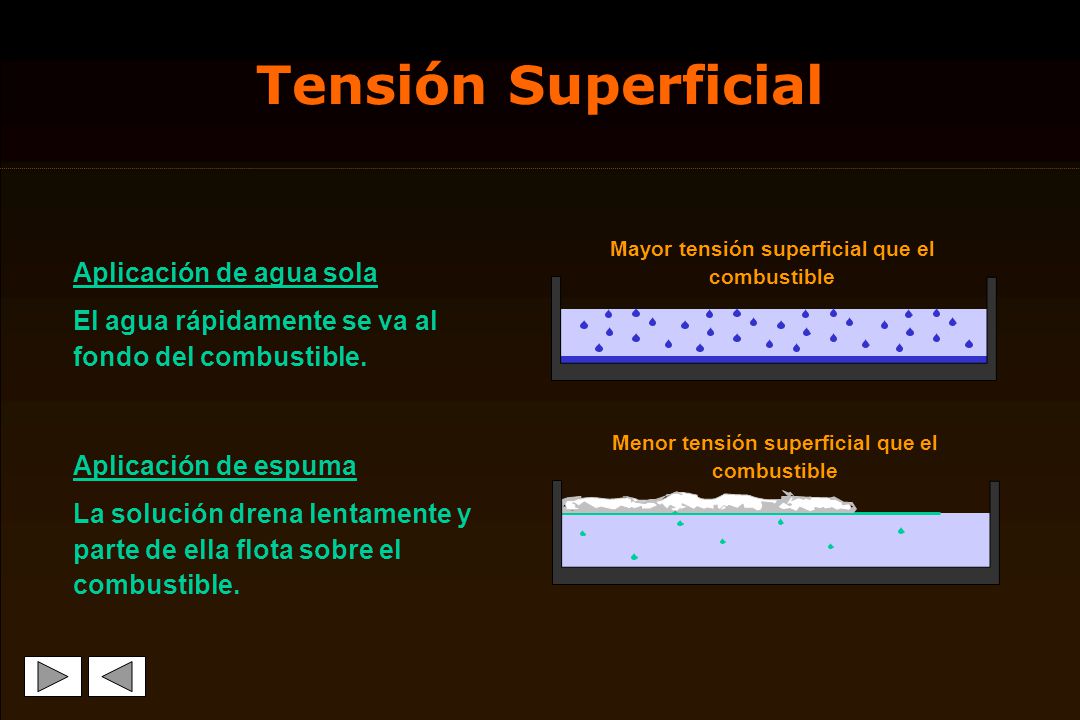

20 Tensión Superficial Aplicación de agua sola
Mayor tensión superficial que el combustible Aplicación de agua sola El agua rápidamente se va al fondo del combustible. Menor tensión superficial que el combustible Aplicación de espuma La solución drena lentamente y parte de ella flota sobre el combustible.

21 Clases de Espumas Mecánicas
Se dividen en dos grandes grupos: PROTEICAS Proteicas normales Fluorproteicas (FP) Fluorproteicas formadoras de film acuoso (FFFP) Fluorproteicas resistentes al alcohol (AR-FFFP) SINTETICAS Alta Expansión Formadoras de film acuoso (AFFF) Formadoras de film acuoso y polimérico resistentes al alcohol (AR-AFFF)

22 Espumas Proteicas Basadas en proteinas hidrolizadas
Fortalecedores de espuma Anticorrosivos Anticongelantes Car- La P 125 Dosificación: 3%

23 Espumas Fluorproteicas
A las proteicas convencionales se les agregan tensioactivos fluorados para incrementar fluidez y tolerancia al combustible. Car- La FP 125 Dosificación: 3%

24 Espumas de Alta Expansión
Basadas en detergentes sintéticos y estabilizantes Para areas confinadas y fuegos de clase A Uso limitado en fuegos de clase B Car- La S 70 Dosificación: 1,5 a 3%

25 Espumas AFFF Basadas en tensioactivos sintéticos, tensioactivos fluorados, estabilizantes, anticongelantes, inhibidores de corrosión. Forman film acuoso (AFFF: aqueous film forming foam). Son de elevada velocidad de extinción. De vida útil prácticamente ilimitada. Car- La S 010 Dosificación: 1% Car- La S 130 Dosificación: 3% Car- La S 260 Dosificación: 6%

26 Espumas Fluorproteicas FFFP
Fluorproteina formadora de film acuoso (FFFP). Combina la estabilidad de las proteicas, con la velocidad de extinción de las AFFF. Car- La 250 FFFP Dosificación: 3%

27 Espumas Fluorproteicas AR-FFFP
Similares a las sintéticas AFFF con el agregado de un polímero. Sobre hidrocarburos se comporta como una AFFF. El polímero forma una barrera que impide su destrucción por los solventes polares. Car- La 200 FS AFFF/csp Dosificación: 3% Hidrocarburos 6% Solventes Polares

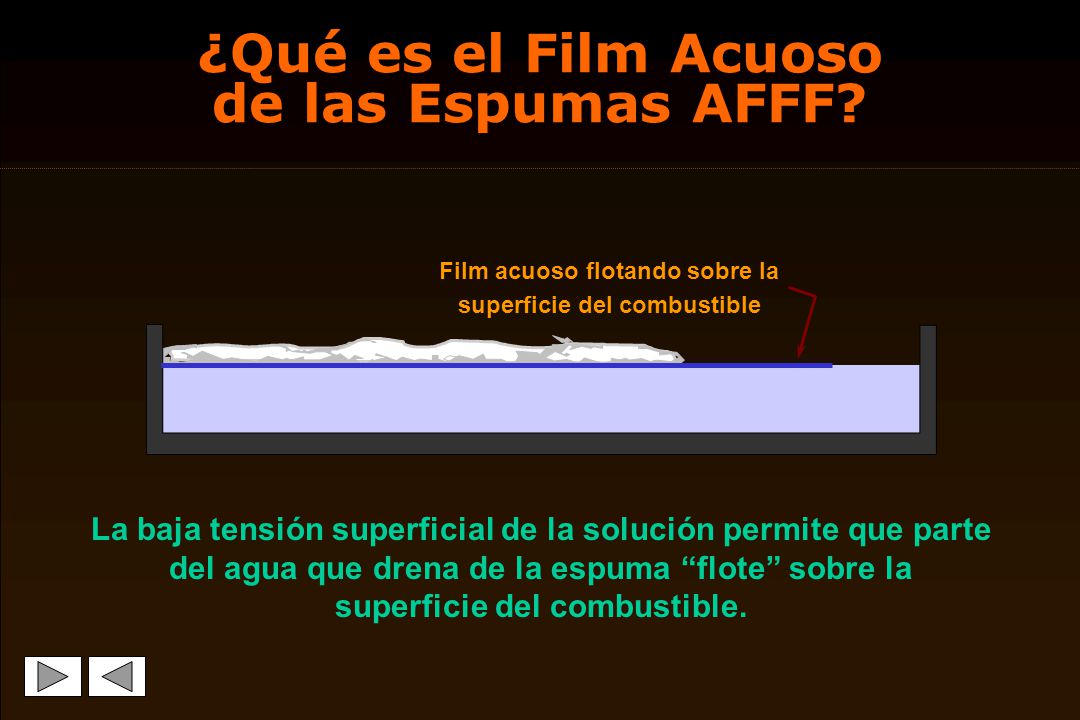

28 ¿Qué es el Film Acuoso de las Espumas AFFF?
Film acuoso flotando sobre la superficie del combustible La baja tensión superficial de la solución permite que parte del agua que drena de la espuma “flote” sobre la superficie del combustible.

29 ¿Cómo Trabaja la Espuma FFFP?
Formación de film sobre la superficie del combustible El manto fluorproteico otorga seguridad al bombero La extinción rápida se alcanza, aún manteniendo las características de alta temperatura y supresora de vapores de las espumas proteicas .

30 Técnicas de Aplicación de las Espumas
CORRECTAS: - Por rebote - Por rolado INCORRECTAS: - No sumergir

31 Técnicas de Aplicación
Por rebote

32 TECNICAS DE APLICACION
Técnicas de Aplicación TECNICAS DE APLICACION Por rolado

33 Técnicas de Aplicación
No sumergir

34 Espumas para Fuegos Clase “A”
Los fuegos Clase “A” son aquellos generados por la combustión de materiales sólidos como: papel madera goma plástico,etc.

35 Aplicaciones de Espumas Clase “A”
Los espumígenos para fuegos de Clase “A” encuentran su aplicación en: incendios industriales municipales forestales,etc.

36 Espumas Clase “A” Sintéticas
Basadas en tensioactivos aniónicos biodegradables Gran velocidad de extinción Alto poder de penetración Totalmente biodegradables Diluvium Dosificación: 0,3 al 1%
