La presión atmosférica Meteorología para aviadores navales Curso 2006 Prof.: Dr. Gustavo V. Necco Escuela de Aviación Naval ESANA.

Presentaciones similares


Presentación del tema: "La presión atmosférica Meteorología para aviadores navales Curso 2006 Prof.: Dr. Gustavo V. Necco Escuela de Aviación Naval ESANA."— Transcripción de la presentación:

1 La presión atmosférica Meteorología para aviadores navales Curso 2006 Prof.: Dr. Gustavo V. Necco Escuela de Aviación Naval ESANA

2 La presión atmosférica

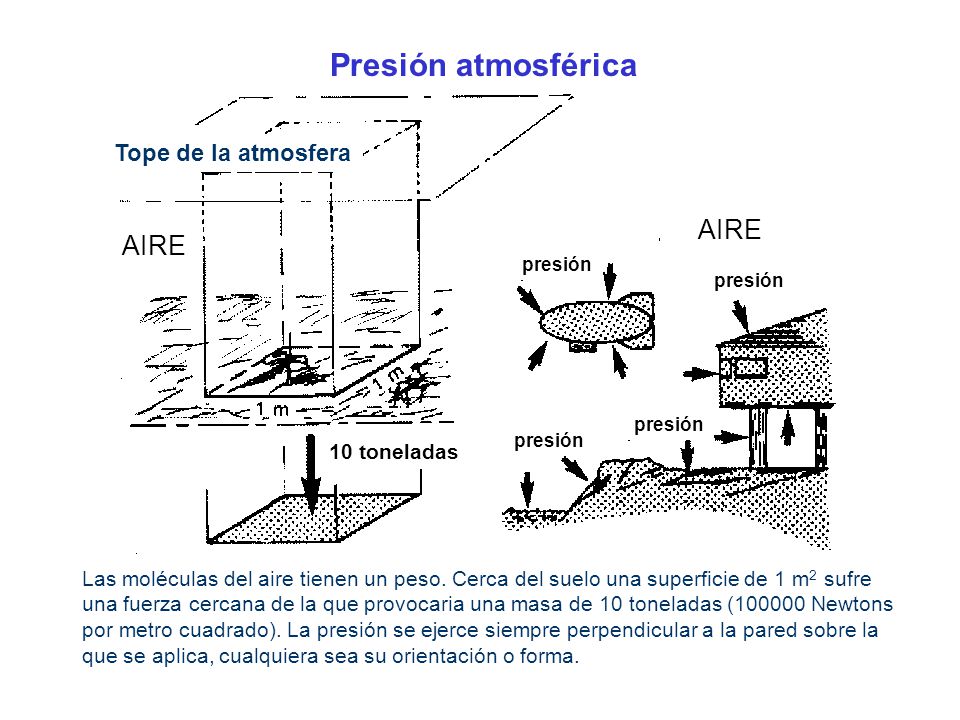

3 Tope de la atmosfera AIRE 10 toneladas Las moléculas del aire tienen un peso. Cerca del suelo una superficie de 1 m 2 sufre una fuerza cercana de la que provocaria una masa de 10 toneladas ( Newtons por metro cuadrado). La presión se ejerce siempre perpendicular a la pared sobre la que se aplica, cualquiera sea su orientación o forma. Presión atmosférica presión

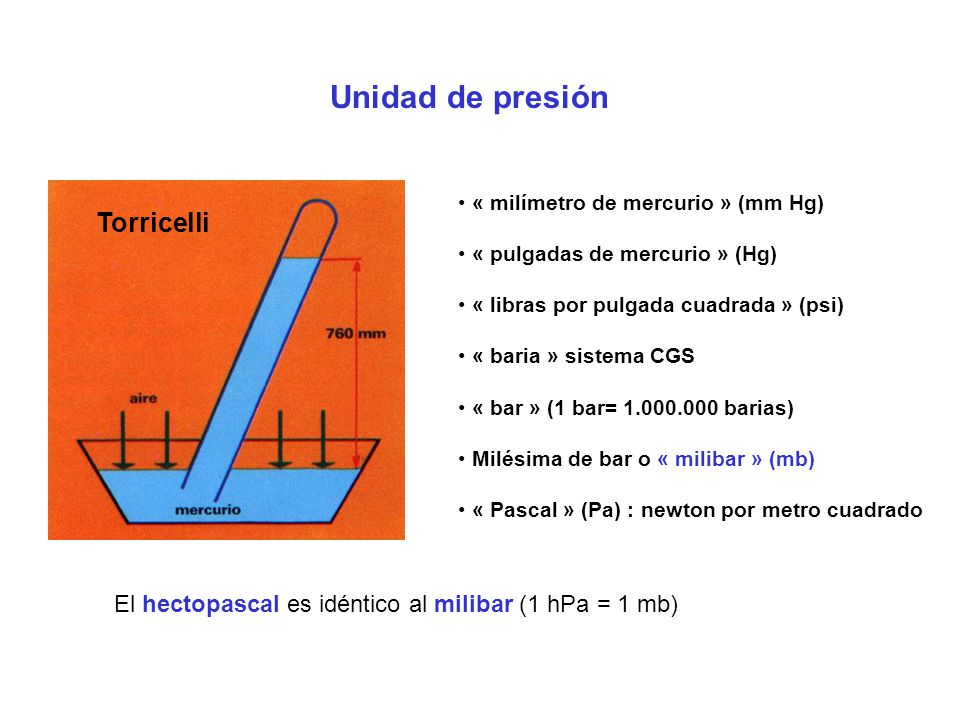

4 Torricelli « milímetro de mercurio » (mm Hg) « pulgadas de mercurio » (Hg) « libras por pulgada cuadrada » (psi) « baria » sistema CGS « bar » (1 bar= barias) Milésima de bar o « milibar » (mb) « Pascal » (Pa) : newton por metro cuadrado El hectopascal es idéntico al milibar (1 hPa = 1 mb) Unidad de presión

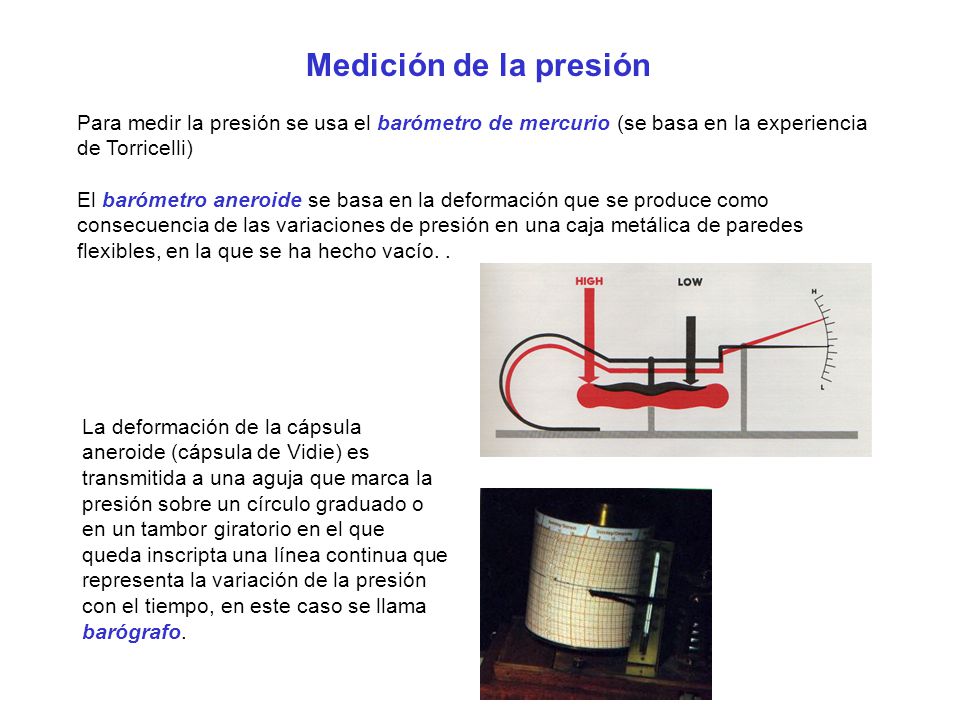

5 Para medir la presión se usa el barómetro de mercurio (se basa en la experiencia de Torricelli) El barómetro aneroide se basa en la deformación que se produce como consecuencia de las variaciones de presión en una caja metálica de paredes flexibles, en la que se ha hecho vacío.. La deformación de la cápsula aneroide (cápsula de Vidie) es transmitida a una aguja que marca la presión sobre un círculo graduado o en un tambor giratorio en el que queda inscripta una línea continua que representa la variación de la presión con el tiempo, en este caso se llama barógrafo. Medición de la presión

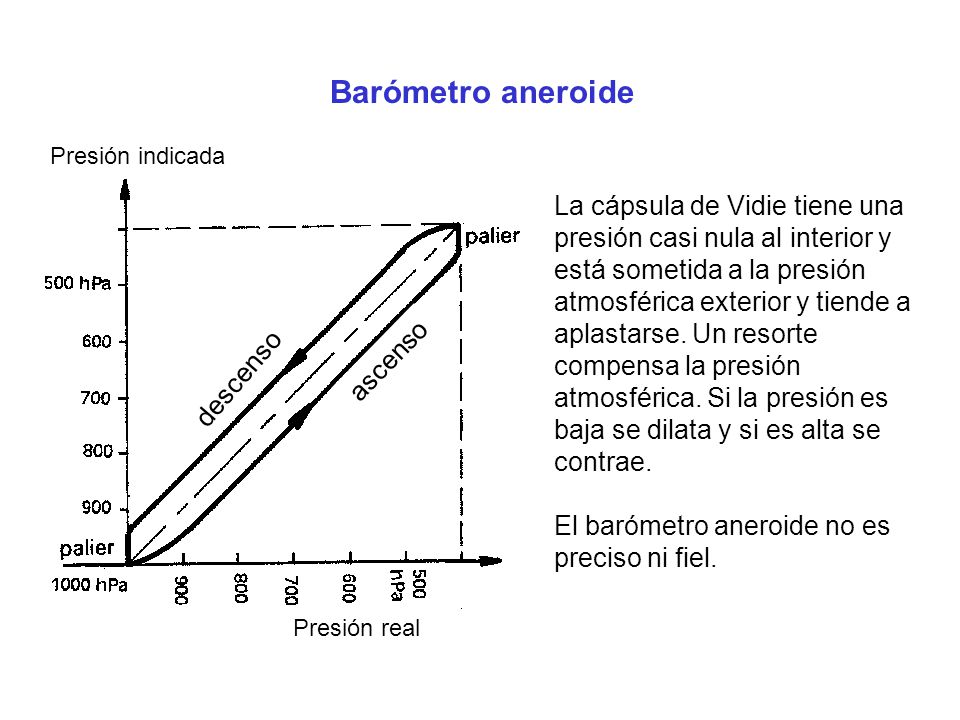

6 ascenso descenso Barómetro aneroide La cápsula de Vidie tiene una presión casi nula al interior y está sometida a la presión atmosférica exterior y tiende a aplastarse. Un resorte compensa la presión atmosférica. Si la presión es baja se dilata y si es alta se contrae. El barómetro aneroide no es preciso ni fiel. Presión indicada Presión real

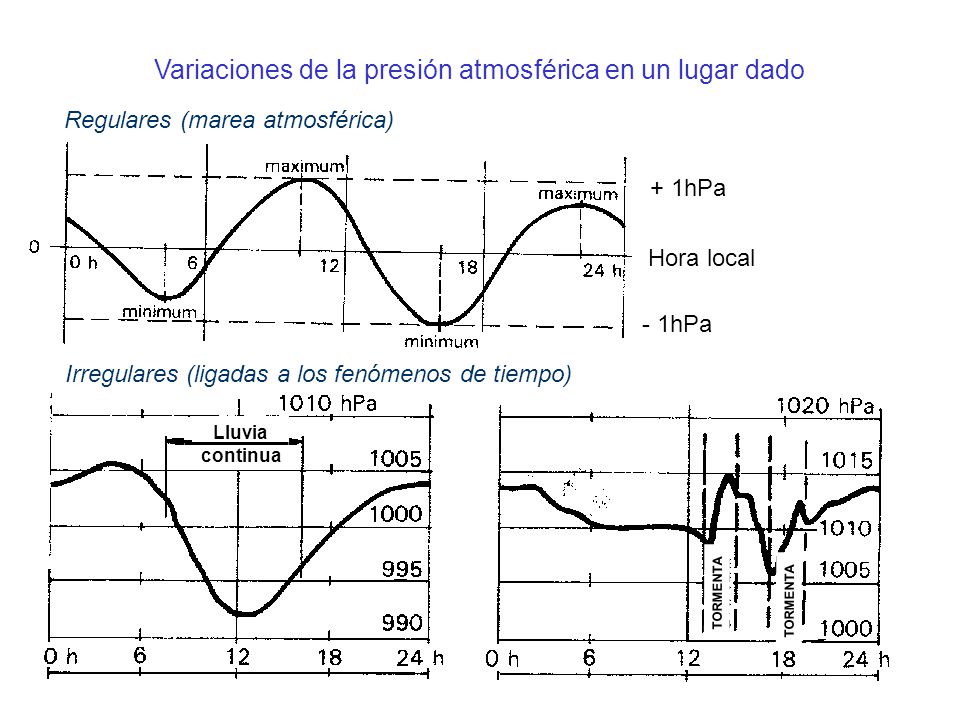

7 Variaciones de la presión atmosférica en un lugar dado Regulares (marea atmosférica) + 1hPa - 1hPa Hora local Irregulares (ligadas a los fenómenos de tiempo) Lluvia continua TORMENTA

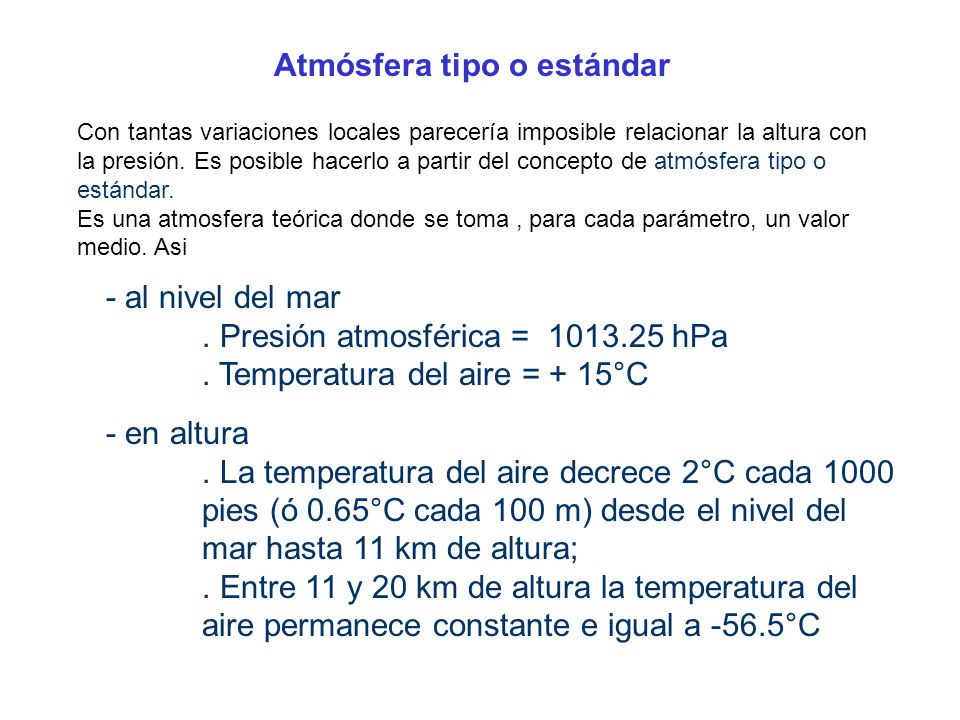

8 Atmósfera tipo o estándar Con tantas variaciones locales parecería imposible relacionar la altura con la presión. Es posible hacerlo a partir del concepto de atmósfera tipo o estándar. Es una atmosfera teórica donde se toma, para cada parámetro, un valor medio. Asi - al nivel del mar. Presión atmosférica = hPa. Temperatura del aire = + 15°C - en altura. La temperatura del aire decrece 2°C cada 1000 pies (ó 0.65°C cada 100 m) desde el nivel del mar hasta 11 km de altura;. Entre 11 y 20 km de altura la temperatura del aire permanece constante e igual a -56.5°C

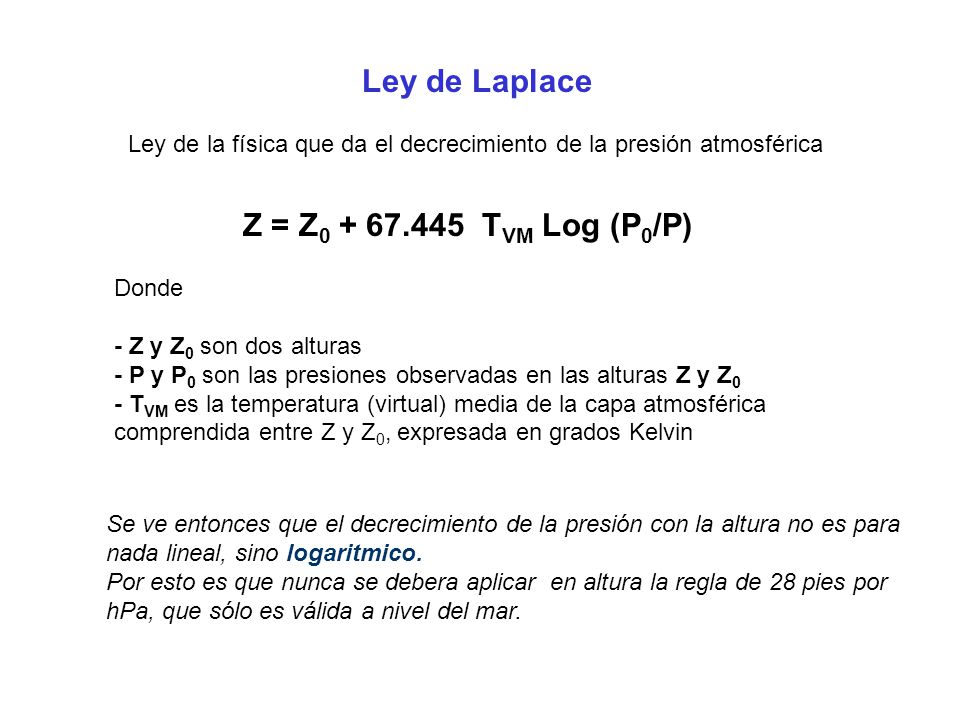

9 Ley de Laplace Ley de la física que da el decrecimiento de la presión atmosférica Z = Z T VM Log (P 0 /P) Donde - Z y Z 0 son dos alturas - P y P 0 son las presiones observadas en las alturas Z y Z 0 - T VM es la temperatura (virtual) media de la capa atmosférica comprendida entre Z y Z 0, expresada en grados Kelvin Se ve entonces que el decrecimiento de la presión con la altura no es para nada lineal, sino logaritmico. Por esto es que nunca se debera aplicar en altura la regla de 28 pies por hPa, que sólo es válida a nivel del mar.

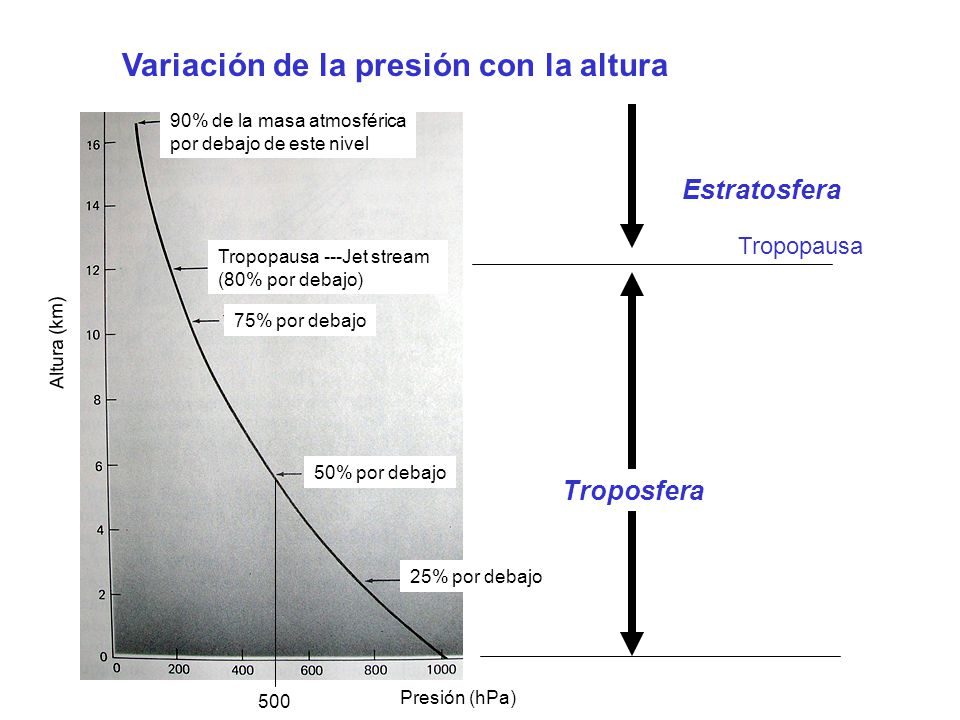

10 Troposfera Estratosfera Variación de la presión con la altura Presión (hPa) Altura (km) 90% de la masa atmosférica por debajo de este nivel 75% por debajo 50% por debajo 25% por debajo Tropopausa ---Jet stream (80% por debajo) Tropopausa 500

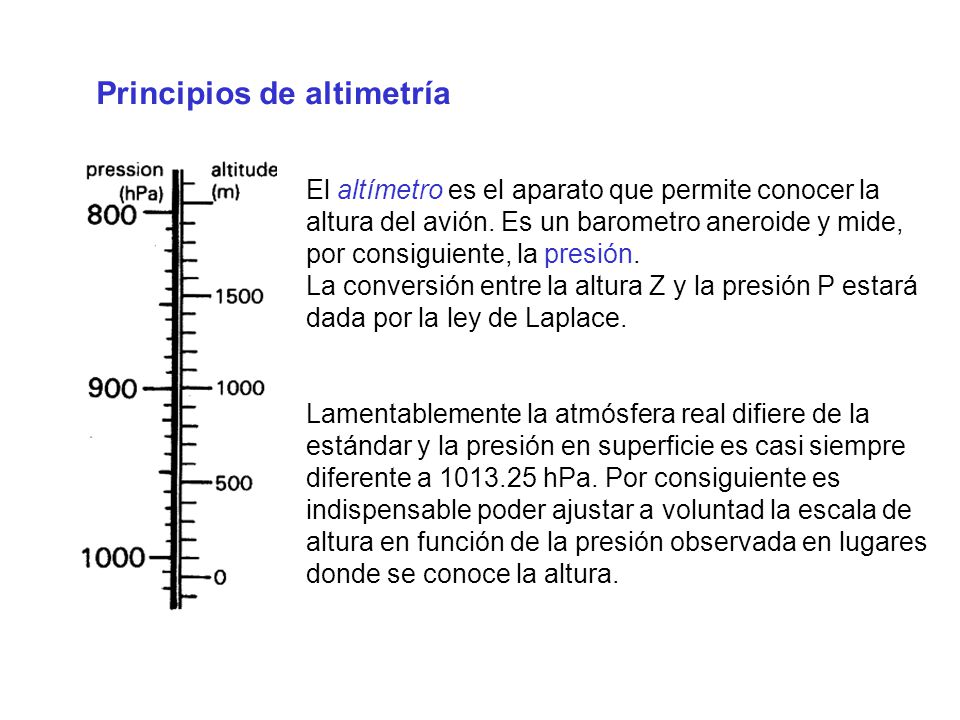

11 Principios de altimetría El altímetro es el aparato que permite conocer la altura del avión. Es un barometro aneroide y mide, por consiguiente, la presión. La conversión entre la altura Z y la presión P estará dada por la ley de Laplace. Lamentablemente la atmósfera real difiere de la estándar y la presión en superficie es casi siempre diferente a hPa. Por consiguiente es indispensable poder ajustar a voluntad la escala de altura en función de la presión observada en lugares donde se conoce la altura.

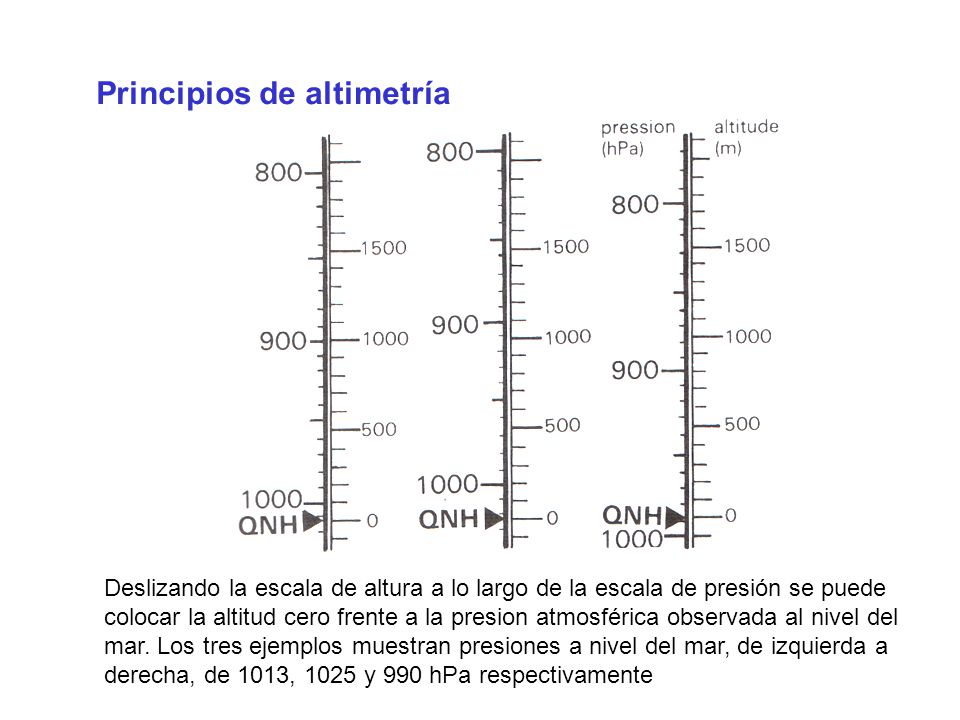

12 Principios de altimetría Deslizando la escala de altura a lo largo de la escala de presión se puede colocar la altitud cero frente a la presion atmosférica observada al nivel del mar. Los tres ejemplos muestran presiones a nivel del mar, de izquierda a derecha, de 1013, 1025 y 990 hPa respectivamente

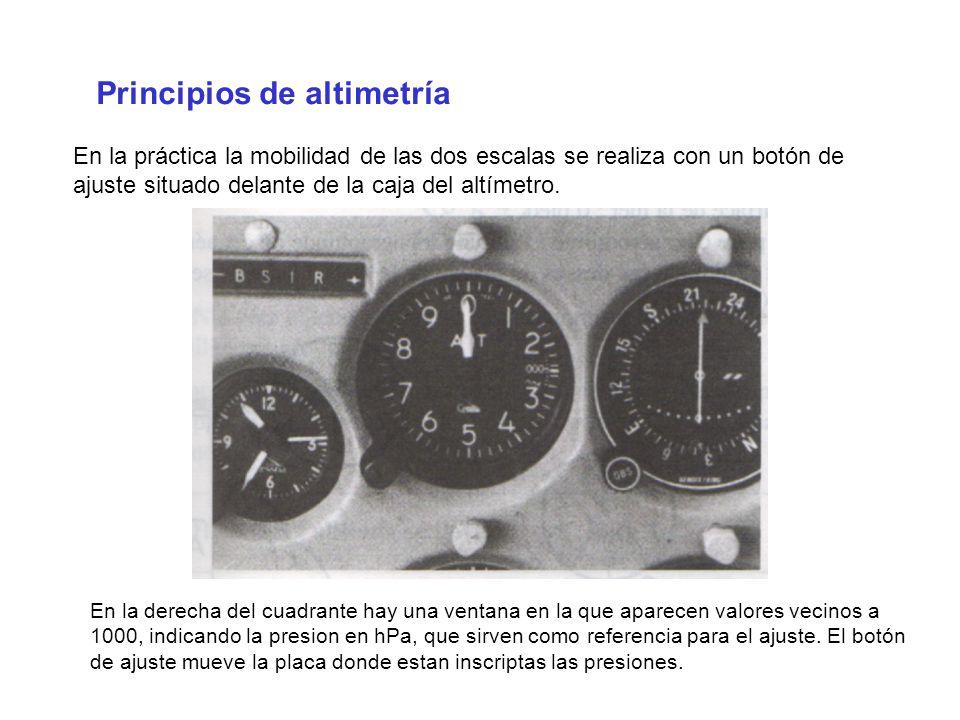

13 Principios de altimetría En la práctica la mobilidad de las dos escalas se realiza con un botón de ajuste situado delante de la caja del altímetro. En la derecha del cuadrante hay una ventana en la que aparecen valores vecinos a 1000, indicando la presion en hPa, que sirven como referencia para el ajuste. El botón de ajuste mueve la placa donde estan inscriptas las presiones.

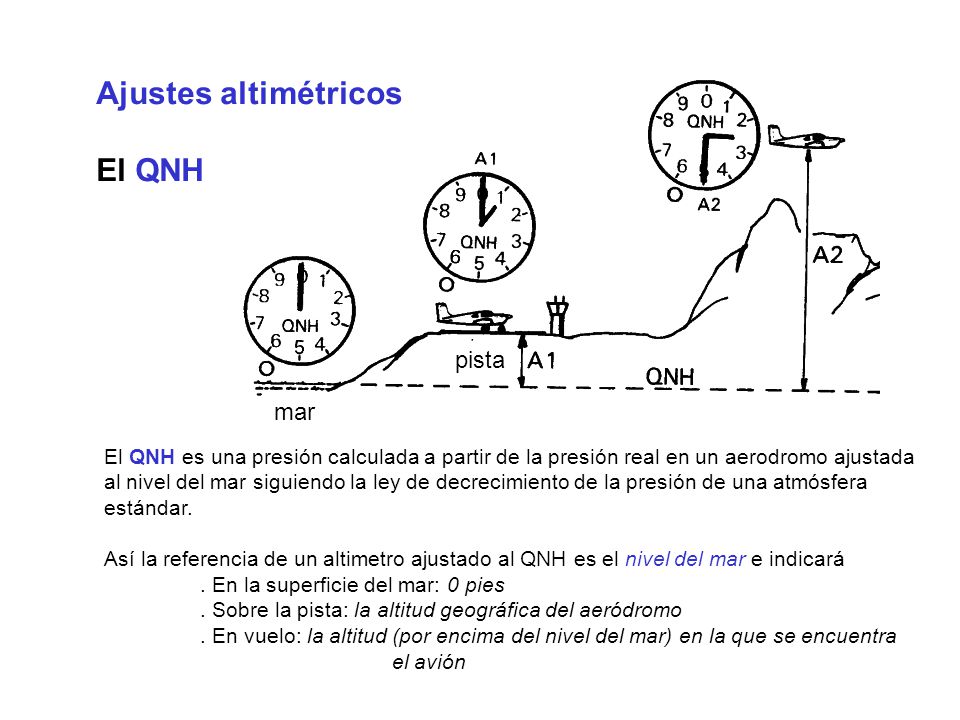

14 Ajustes altimétricos El QNH mar pista El QNH es una presión calculada a partir de la presión real en un aerodromo ajustada al nivel del mar siguiendo la ley de decrecimiento de la presión de una atmósfera estándar. Así la referencia de un altimetro ajustado al QNH es el nivel del mar e indicará. En la superficie del mar: 0 pies. Sobre la pista: la altitud geográfica del aeródromo. En vuelo: la altitud (por encima del nivel del mar) en la que se encuentra el avión

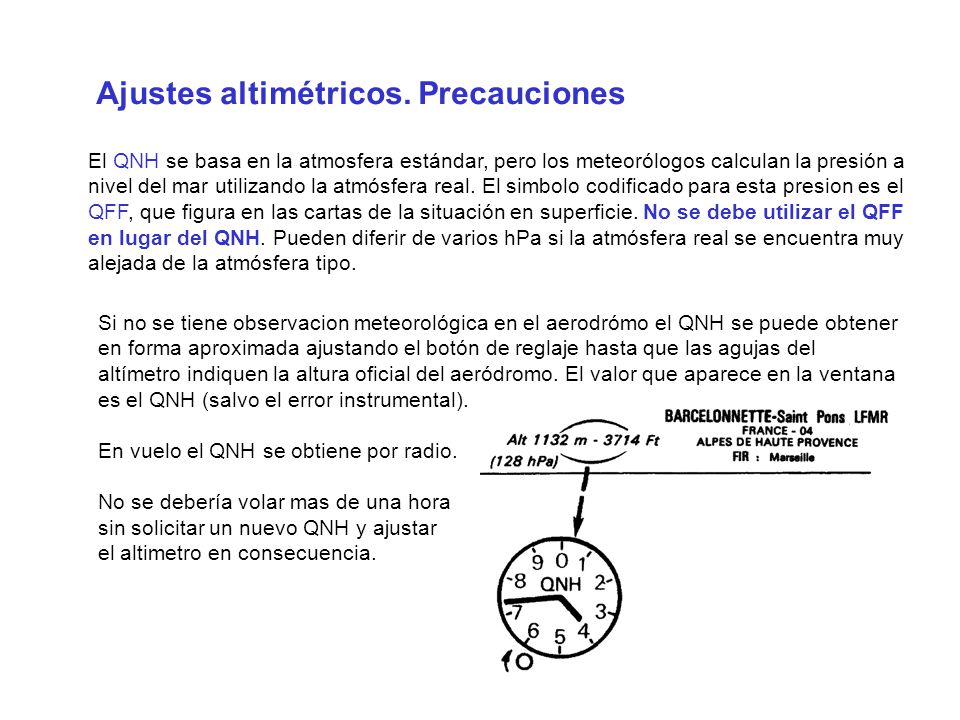

15 Ajustes altimétricos. Precauciones El QNH se basa en la atmosfera estándar, pero los meteorólogos calculan la presión a nivel del mar utilizando la atmósfera real. El simbolo codificado para esta presion es el QFF, que figura en las cartas de la situación en superficie. No se debe utilizar el QFF en lugar del QNH. Pueden diferir de varios hPa si la atmósfera real se encuentra muy alejada de la atmósfera tipo. Si no se tiene observacion meteorológica en el aerodrómo el QNH se puede obtener en forma aproximada ajustando el botón de reglaje hasta que las agujas del altímetro indiquen la altura oficial del aeródromo. El valor que aparece en la ventana es el QNH (salvo el error instrumental). En vuelo el QNH se obtiene por radio. No se debería volar mas de una hora sin solicitar un nuevo QNH y ajustar el altimetro en consecuencia.

16 pista Ajustes altimétricos El QFE es la presión que reina sobre el aerodromo. Si un piloto desea conocer la altura de su avión respecto a ese aerodromo debera solicitar el QFE. Atención: el QFE indica la altura del avión en relación a la pista y no la altura del avión en relación al suelo que sobrevuela. pista Nivel de pista Nivel del mar

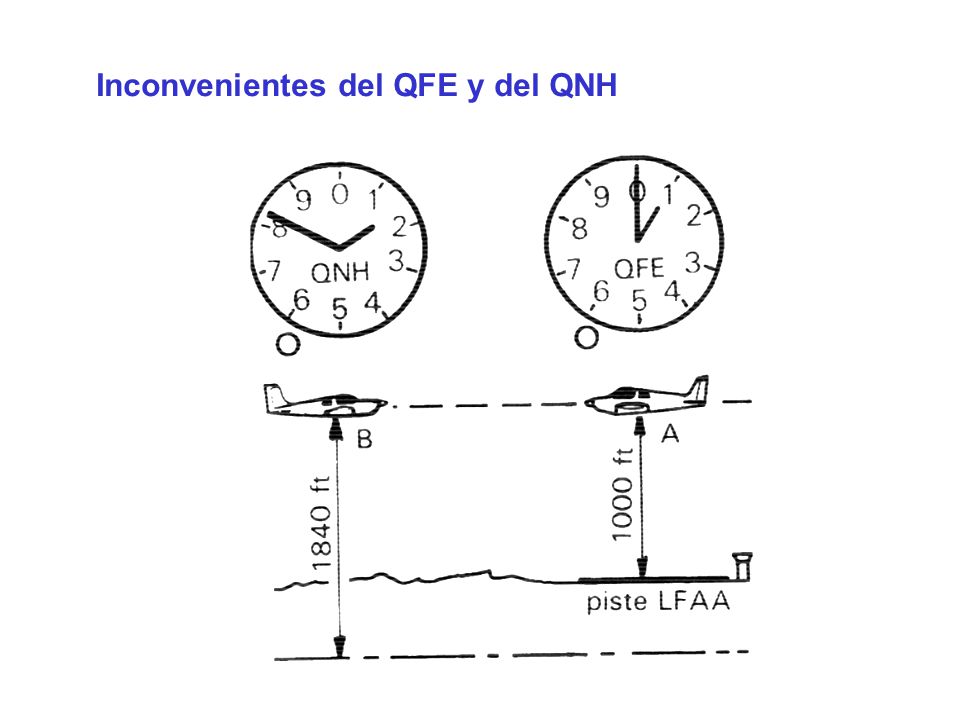

17 Inconvenientes del QFE y del QNH

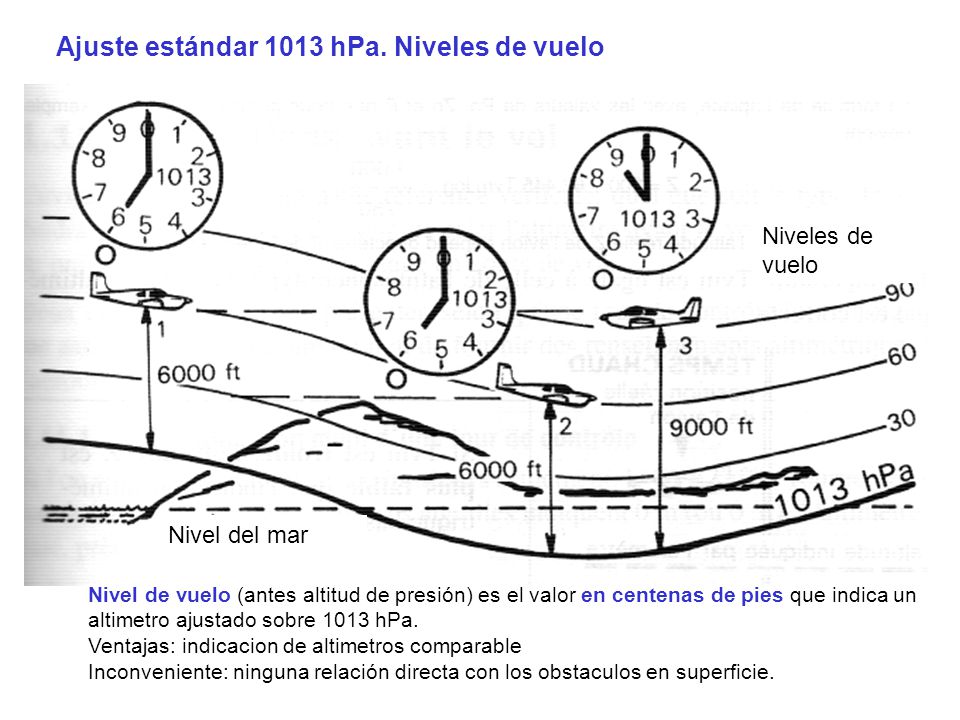

18 Ajuste estándar 1013 hPa. Niveles de vuelo Nivel de vuelo (antes altitud de presión) es el valor en centenas de pies que indica un altimetro ajustado sobre 1013 hPa. Ventajas: indicacion de altimetros comparable Inconveniente: ninguna relación directa con los obstaculos en superficie. Nivel del mar Niveles de vuelo

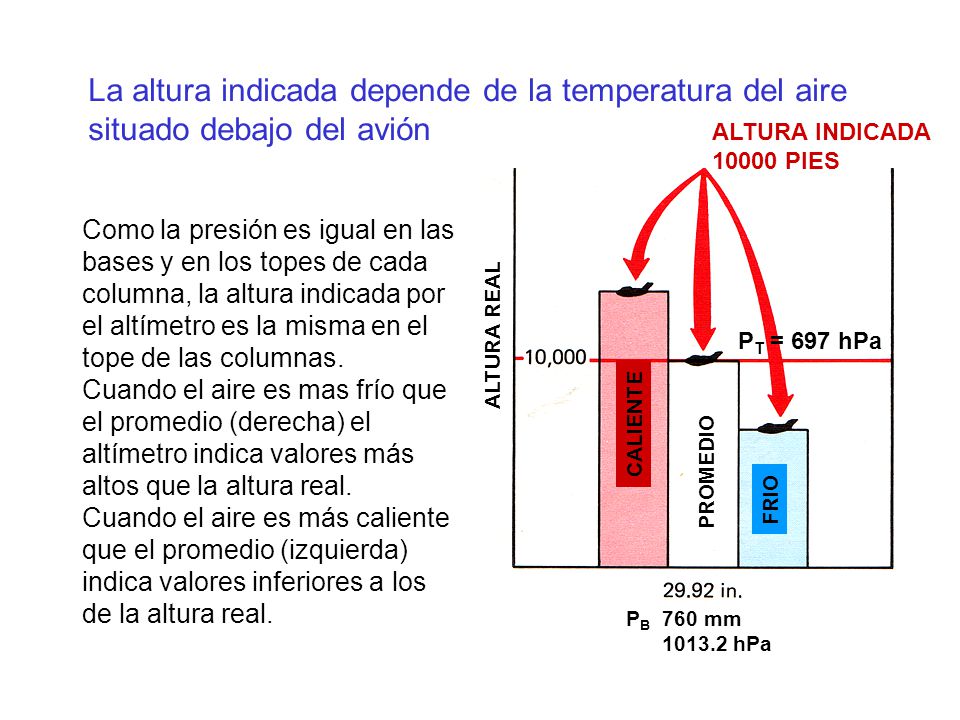

19 La altura indicada depende de la temperatura del aire situado debajo del avión ALTURA INDICADA PIES ALTURA REAL FRIO CALIENTE PROMEDIO P B 760 mm hPa Como la presión es igual en las bases y en los topes de cada columna, la altura indicada por el altímetro es la misma en el tope de las columnas. Cuando el aire es mas frío que el promedio (derecha) el altímetro indica valores más altos que la altura real. Cuando el aire es más caliente que el promedio (izquierda) indica valores inferiores a los de la altura real. P T = 697 hPa

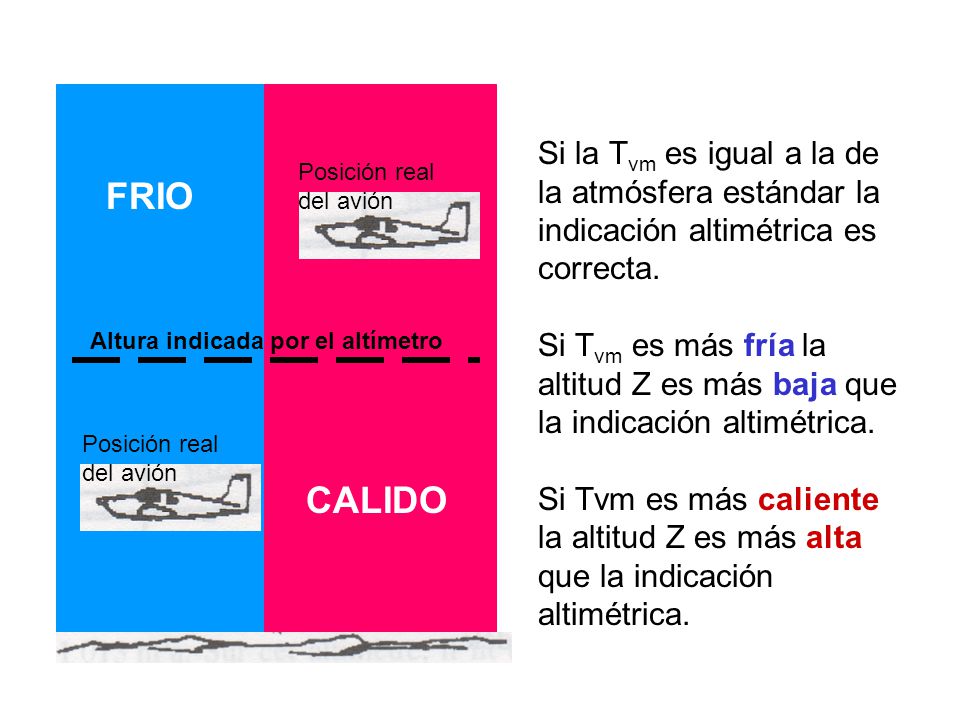

20 CALIDO FRIO Altura indicada por el altímetro Posición real del avión Si la T vm es igual a la de la atmósfera estándar la indicación altimétrica es correcta. Si T vm es más fría la altitud Z es más baja que la indicación altimétrica. Si Tvm es más caliente la altitud Z es más alta que la indicación altimétrica.

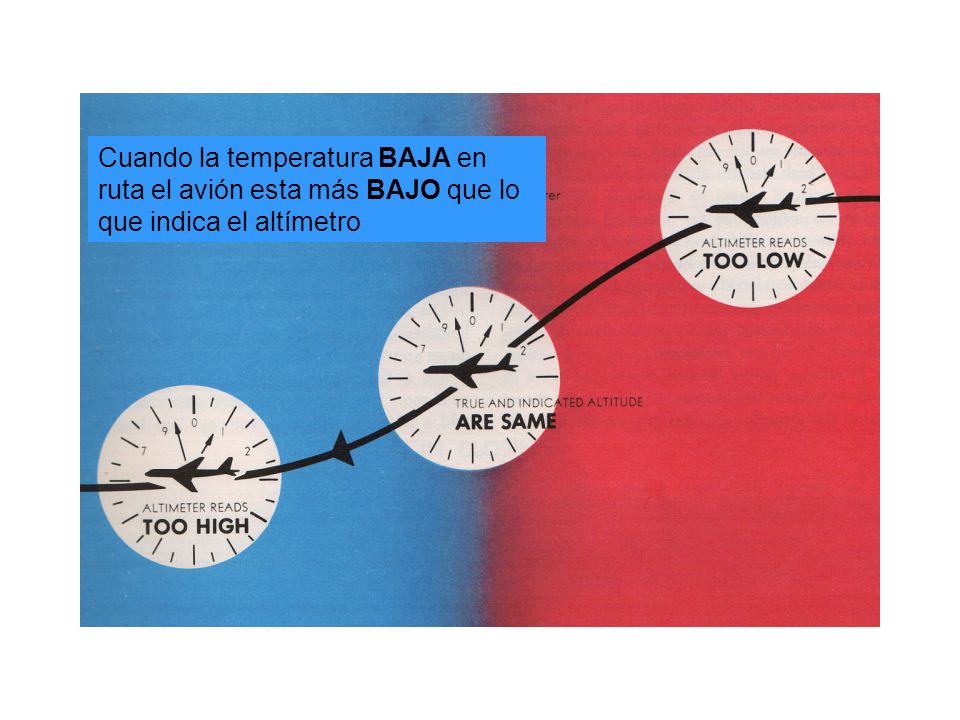

21 Cuando la temperatura BAJA en ruta el avión esta más BAJO que lo que indica el altímetro

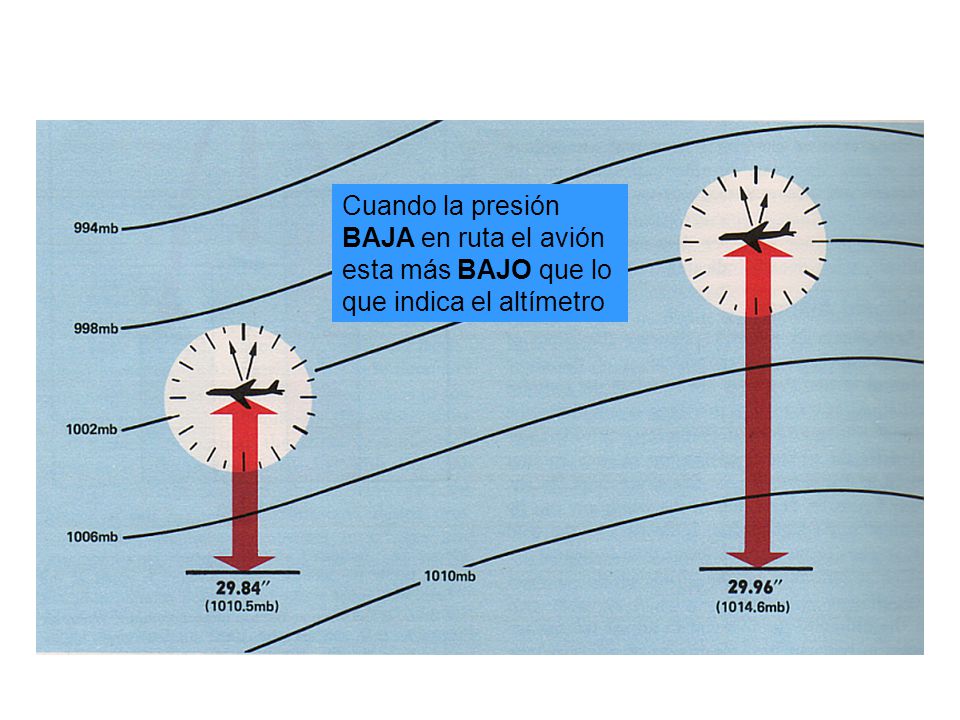

22 Cuando la presión BAJA en ruta el avión esta más BAJO que lo que indica el altímetro

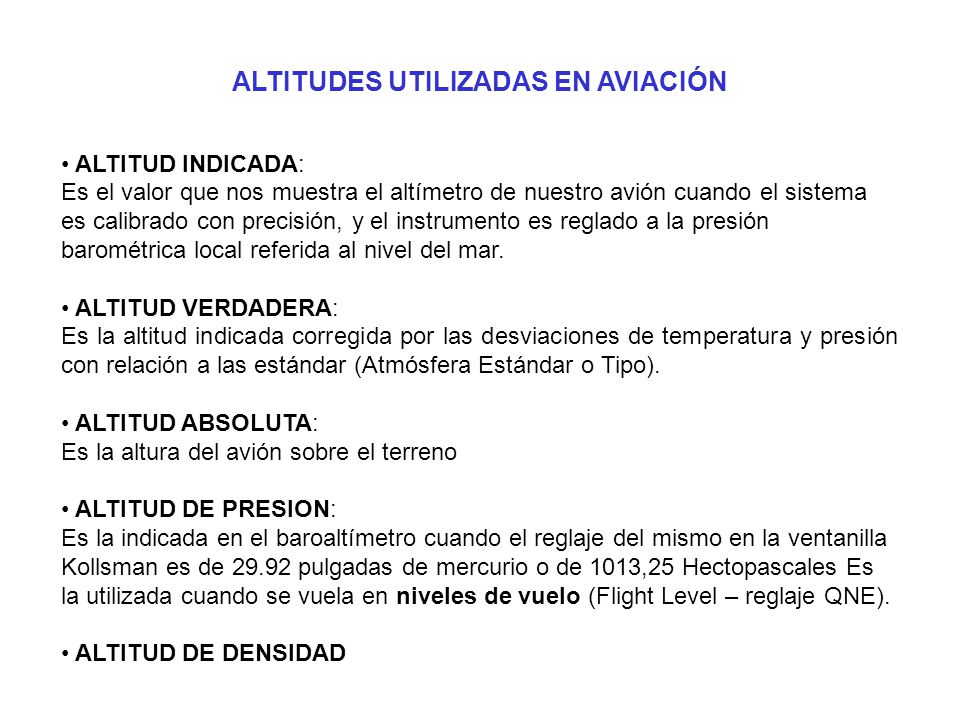

23 ALTITUDES UTILIZADAS EN AVIACIÓN ALTITUD INDICADA: Es el valor que nos muestra el altímetro de nuestro avión cuando el sistema es calibrado con precisión, y el instrumento es reglado a la presión barométrica local referida al nivel del mar. ALTITUD VERDADERA: Es la altitud indicada corregida por las desviaciones de temperatura y presión con relación a las estándar (Atmósfera Estándar o Tipo). ALTITUD ABSOLUTA: Es la altura del avión sobre el terreno ALTITUD DE PRESION: Es la indicada en el baroaltímetro cuando el reglaje del mismo en la ventanilla Kollsman es de pulgadas de mercurio o de 1013,25 Hectopascales Es la utilizada cuando se vuela en niveles de vuelo (Flight Level – reglaje QNE). ALTITUD DE DENSIDAD

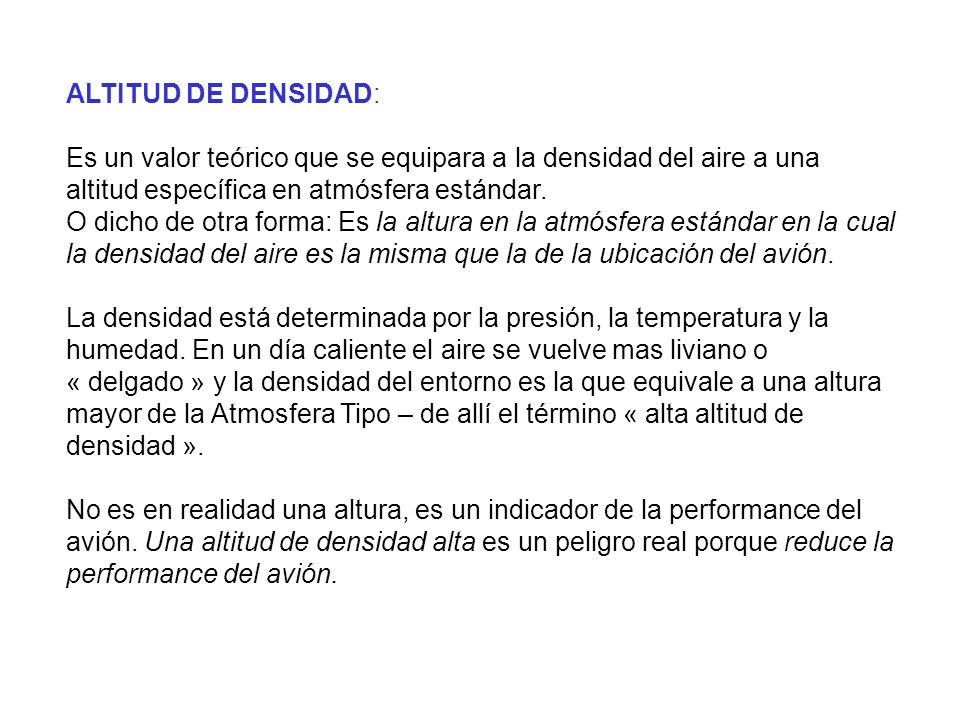

24 ALTITUD DE DENSIDAD: Es un valor teórico que se equipara a la densidad del aire a una altitud específica en atmósfera estándar. O dicho de otra forma: Es la altura en la atmósfera estándar en la cual la densidad del aire es la misma que la de la ubicación del avión. La densidad está determinada por la presión, la temperatura y la humedad. En un día caliente el aire se vuelve mas liviano o « delgado » y la densidad del entorno es la que equivale a una altura mayor de la Atmosfera Tipo – de allí el término « alta altitud de densidad ». No es en realidad una altura, es un indicador de la performance del avión. Una altitud de densidad alta es un peligro real porque reduce la performance del avión.

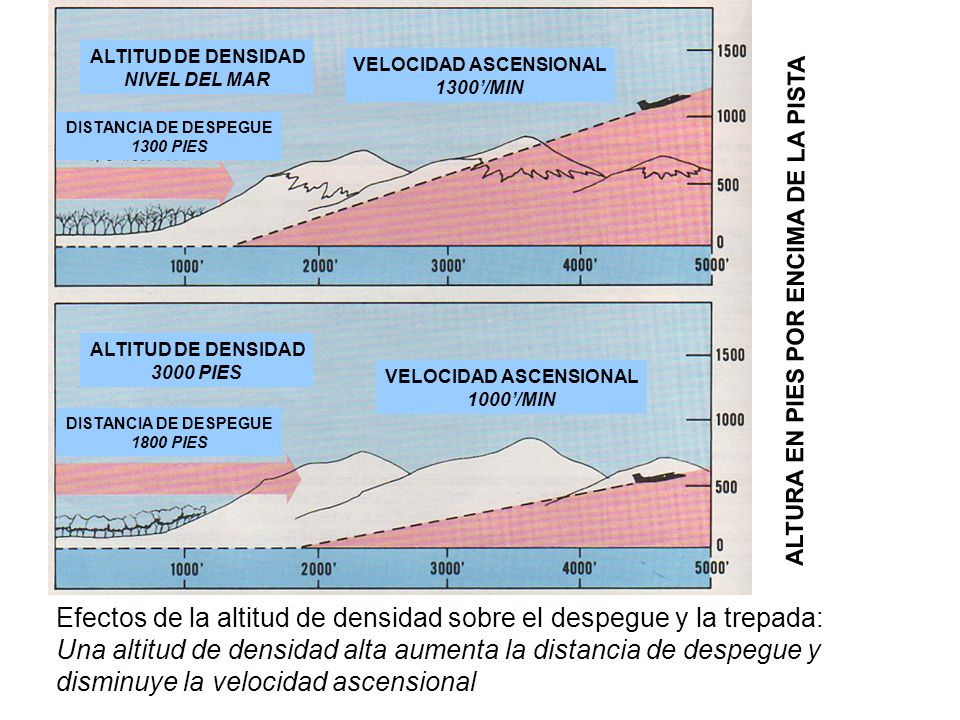

25 Efectos de la altitud de densidad sobre el despegue y la trepada: Una altitud de densidad alta aumenta la distancia de despegue y disminuye la velocidad ascensional ALTITUD DE DENSIDAD NIVEL DEL MAR ALTITUD DE DENSIDAD 3000 PIES VELOCIDAD ASCENSIONAL 1300/MIN VELOCIDAD ASCENSIONAL 1000/MIN DISTANCIA DE DESPEGUE 1800 PIES DISTANCIA DE DESPEGUE 1300 PIES ALTURA EN PIES POR ENCIMA DE LA PISTA

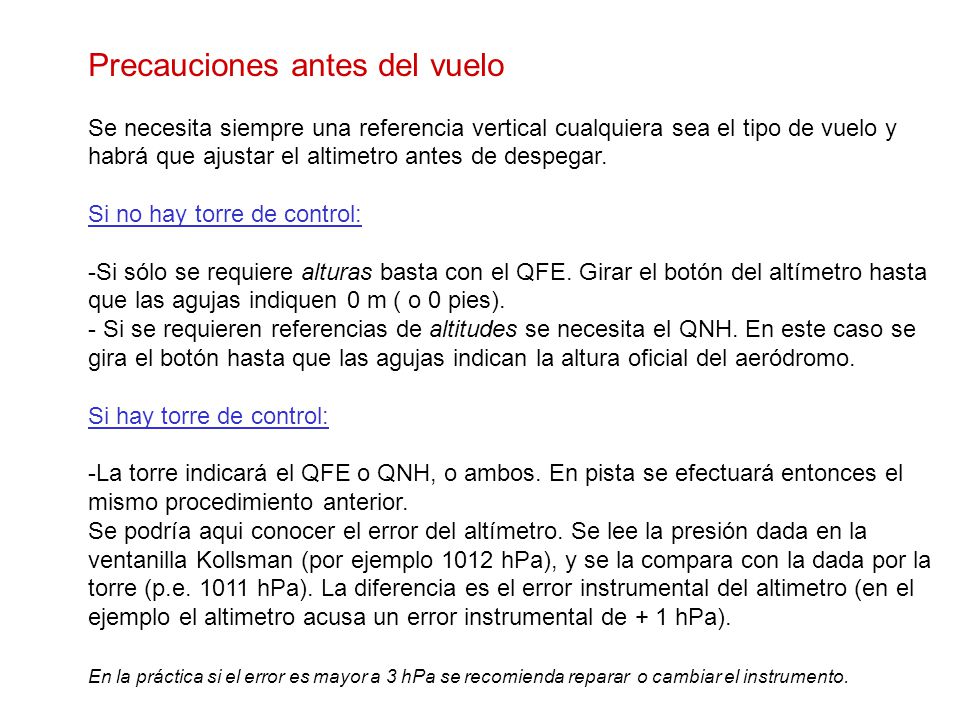

26 Precauciones antes del vuelo Se necesita siempre una referencia vertical cualquiera sea el tipo de vuelo y habrá que ajustar el altimetro antes de despegar. Si no hay torre de control: -Si sólo se requiere alturas basta con el QFE. Girar el botón del altímetro hasta que las agujas indiquen 0 m ( o 0 pies). - Si se requieren referencias de altitudes se necesita el QNH. En este caso se gira el botón hasta que las agujas indican la altura oficial del aeródromo. Si hay torre de control: -La torre indicará el QFE o QNH, o ambos. En pista se efectuará entonces el mismo procedimiento anterior. Se podría aqui conocer el error del altímetro. Se lee la presión dada en la ventanilla Kollsman (por ejemplo 1012 hPa), y se la compara con la dada por la torre (p.e hPa). La diferencia es el error instrumental del altimetro (en el ejemplo el altimetro acusa un error instrumental de + 1 hPa). En la práctica si el error es mayor a 3 hPa se recomienda reparar o cambiar el instrumento.

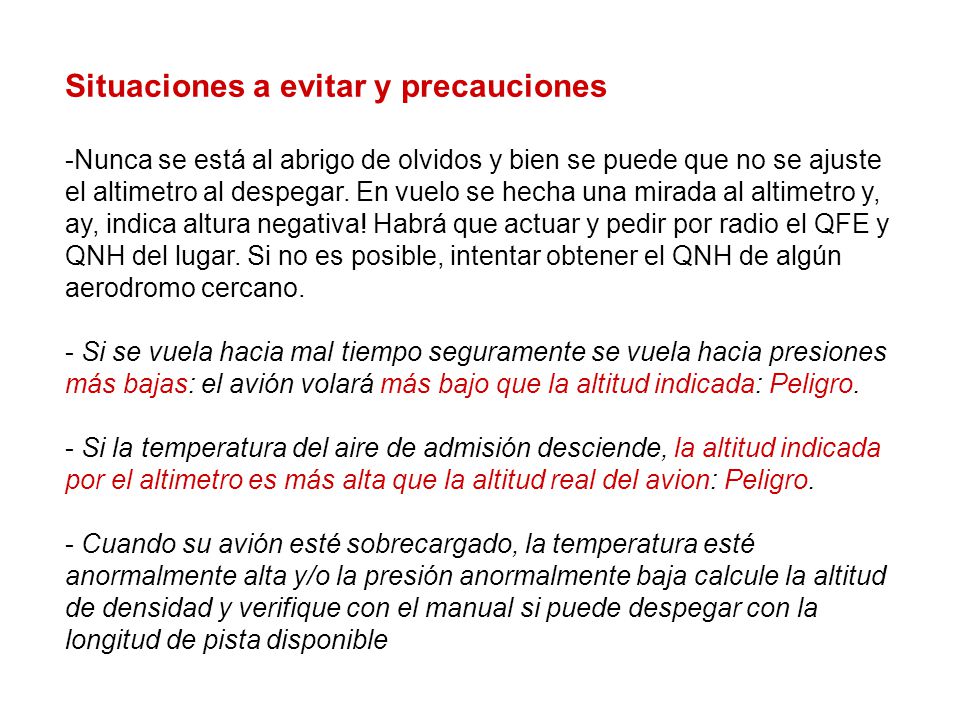

27 Situaciones a evitar y precauciones -Nunca se está al abrigo de olvidos y bien se puede que no se ajuste el altimetro al despegar. En vuelo se hecha una mirada al altimetro y, ay, indica altura negativa! Habrá que actuar y pedir por radio el QFE y QNH del lugar. Si no es posible, intentar obtener el QNH de algún aerodromo cercano. - Si se vuela hacia mal tiempo seguramente se vuela hacia presiones más bajas: el avión volará más bajo que la altitud indicada: Peligro. - Si la temperatura del aire de admisión desciende, la altitud indicada por el altimetro es más alta que la altitud real del avion: Peligro. - Cuando su avión esté sobrecargado, la temperatura esté anormalmente alta y/o la presión anormalmente baja calcule la altitud de densidad y verifique con el manual si puede despegar con la longitud de pista disponible
