Equilibrio traslacional y fricción Capítulo 4 Física Sexta edición Paul E. Tippens Primera ley de NewtonPrimera ley de Newton Tercera ley de NewtonTercera.

Presentaciones similares


Presentación del tema: "Equilibrio traslacional y fricción Capítulo 4 Física Sexta edición Paul E. Tippens Primera ley de NewtonPrimera ley de Newton Tercera ley de NewtonTercera."— Transcripción de la presentación:

1

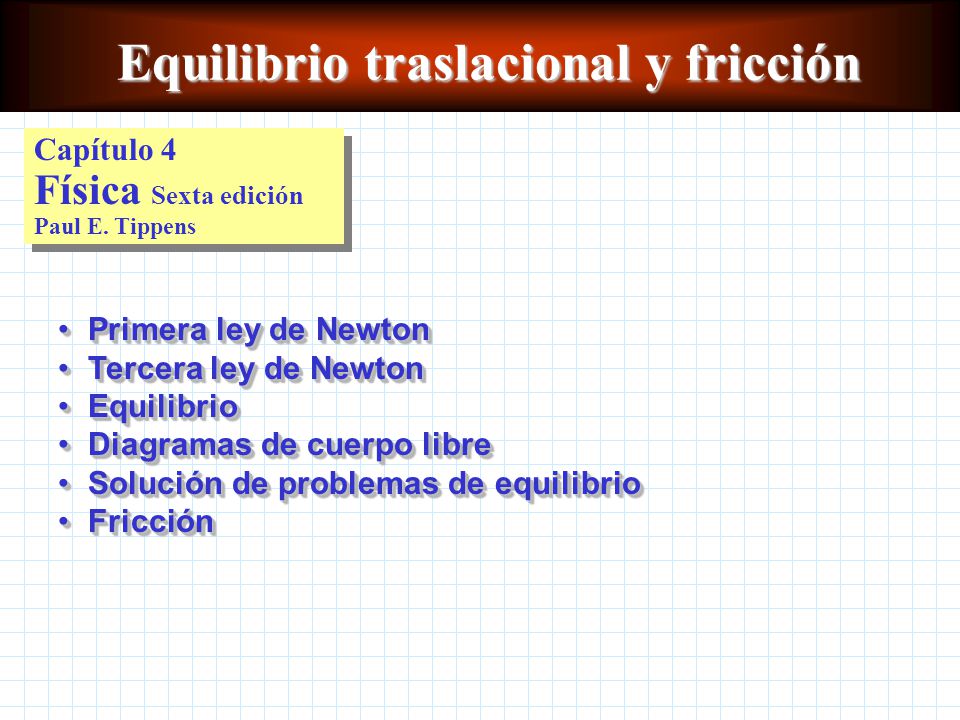

2 Equilibrio traslacional y fricción Capítulo 4 Física Sexta edición Paul E. Tippens Primera ley de NewtonPrimera ley de Newton Tercera ley de NewtonTercera ley de Newton EquilibrioEquilibrio Diagramas de cuerpo libreDiagramas de cuerpo libre Solución de problemas de equilibrioSolución de problemas de equilibrio FricciónFricción Primera ley de NewtonPrimera ley de Newton Tercera ley de NewtonTercera ley de Newton EquilibrioEquilibrio Diagramas de cuerpo libreDiagramas de cuerpo libre Solución de problemas de equilibrioSolución de problemas de equilibrio FricciónFricción

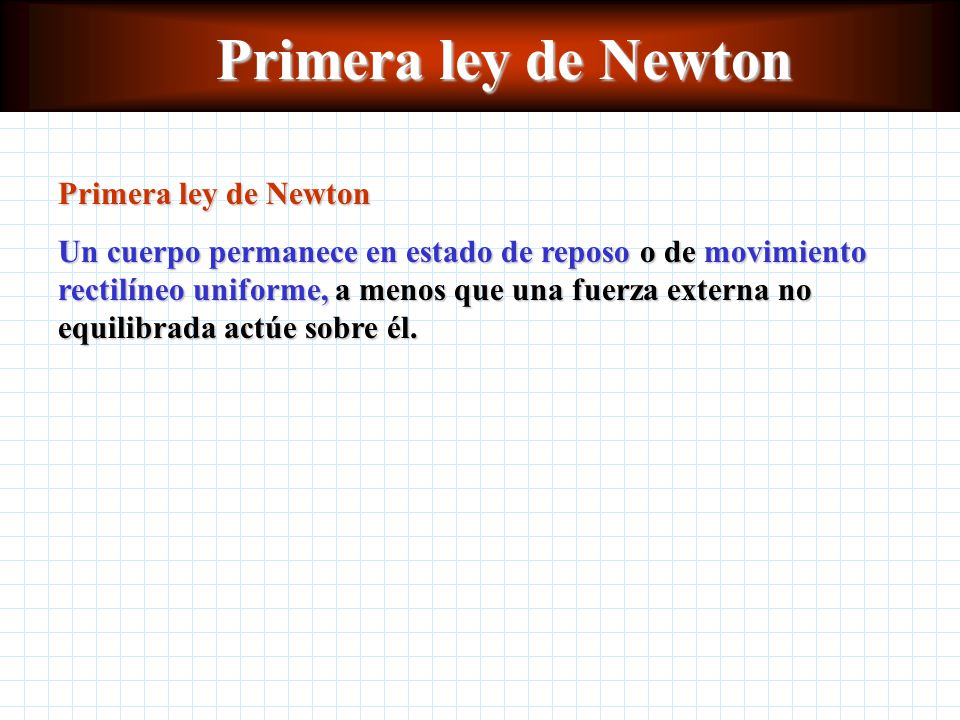

3 Primera ley de Newton Un cuerpo permanece en estado de reposo o de movimiento rectilíneo uniforme, a menos que una fuerza externa no equilibrada actúe sobre él.

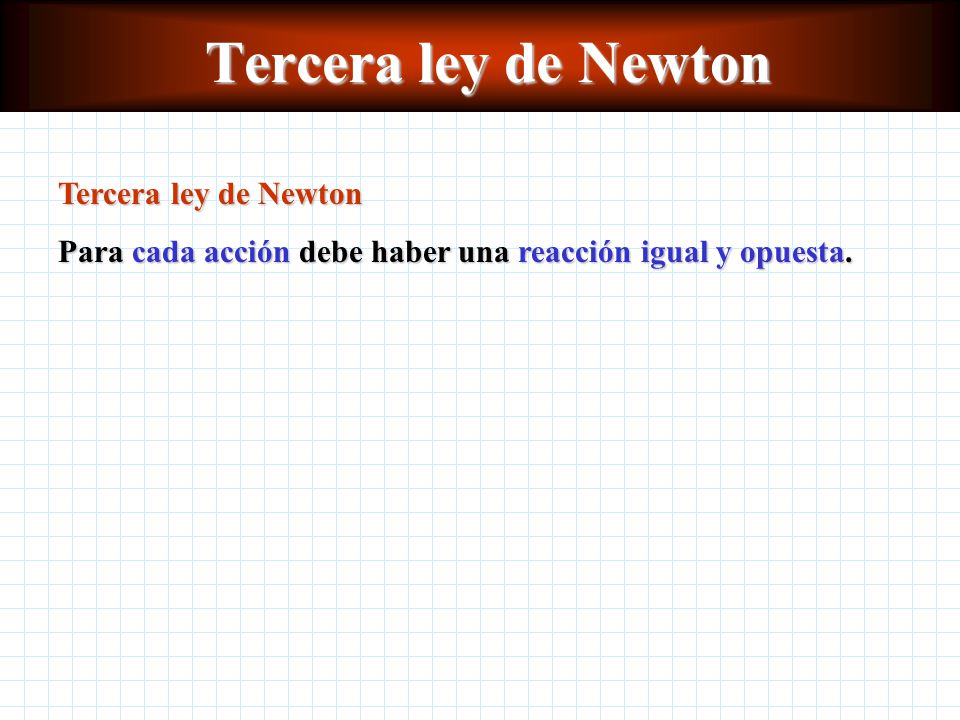

4 Tercera ley de Newton Para cada acción debe haber una reacción igual y opuesta.

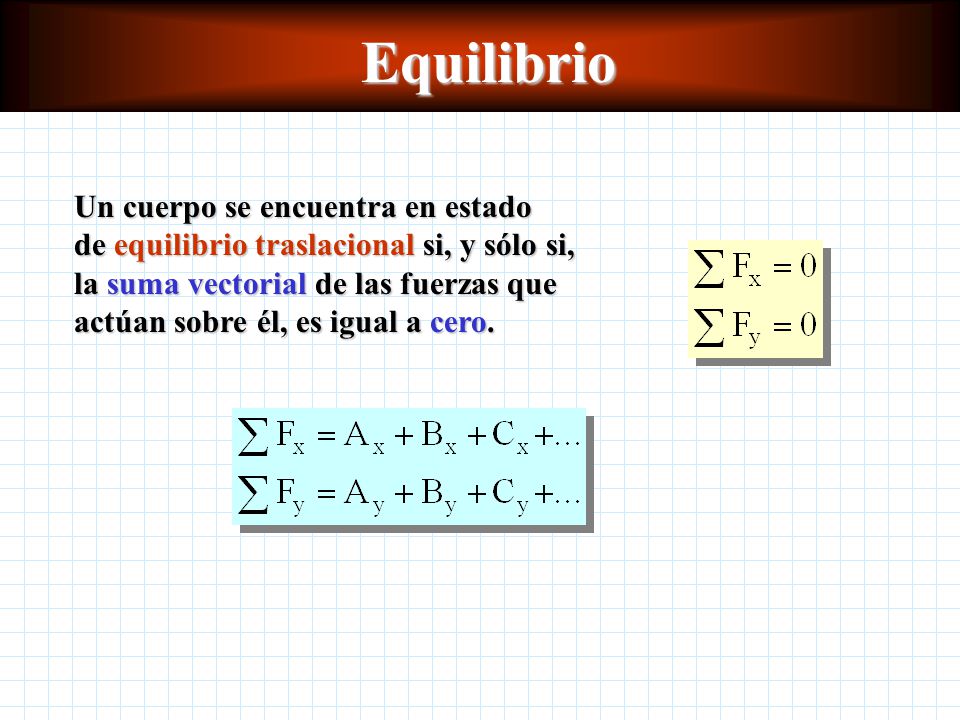

5 Equilibrio Un cuerpo se encuentra en estado de equilibrio traslacional si, y sólo si, la suma vectorial de las fuerzas que actúan sobre él, es igual a cero.

6 Diagramas de cuerpo libre Un diagrama de cuerpo libre es un diagrama vectorial que describe todas las fuerzas que actúan sobre un objeto o cuerpo en particular. Las fuerzas de acción son las fuerzas que actúan sobre un cuerpo. Cuando un cuerpo está en equilibrio traslacional, la suma vectorial de las fuerzas de acción y de reacción es igual a cero. Las fuerzas de reacción son fuerzas iguales y opuestas que ejerce el cuerpo.

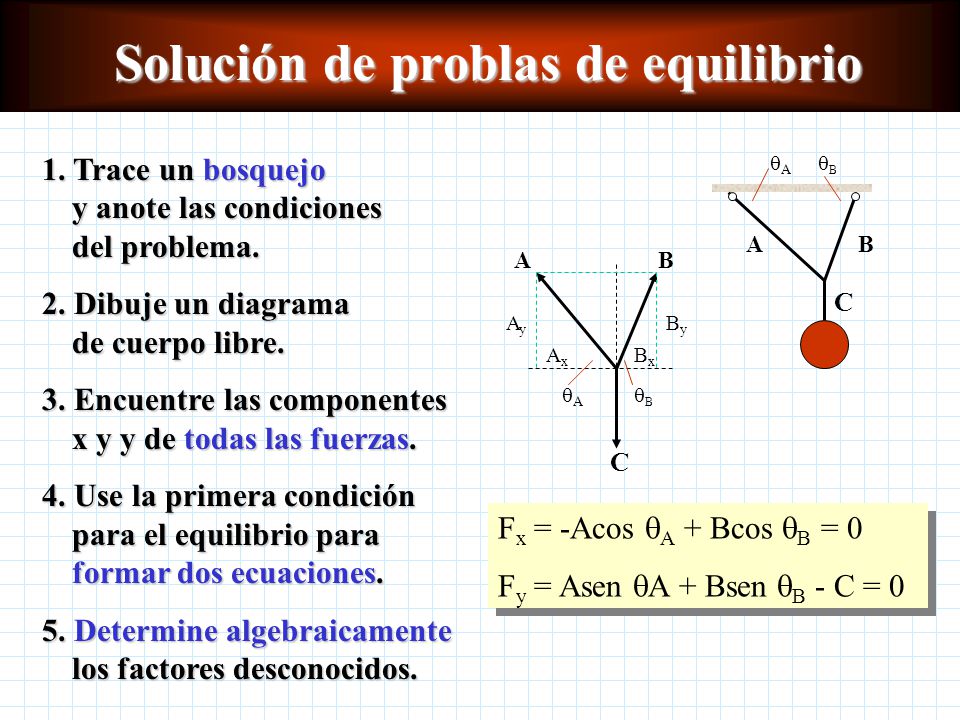

7 Solución de problas de equilibrio AB C A B AB C AxAx AyAy ByBy BxBx A B 1. Trace un bosquejo y anote las condiciones del problema. 2. Dibuje un diagrama de cuerpo libre. 3. Encuentre las componentes x y y de todas las fuerzas. 4. Use la primera condición para el equilibrio para formar dos ecuaciones. 5. Determine algebraicamente los factores desconocidos. F x = -Acos A + Bcos B = 0 F y = Asen A + Bsen B - C = 0 F x = -Acos A + Bcos B = 0 F y = Asen A + Bsen B - C = 0

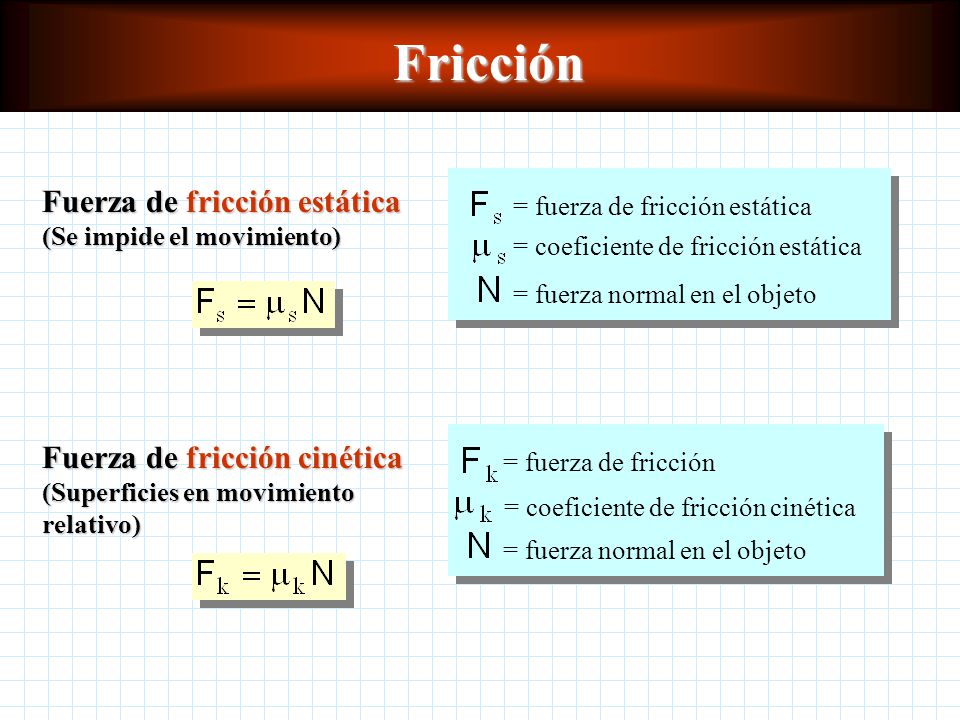

8 Fricción Fuerza de fricción estática (Se impide el movimiento) = fuerza de fricción estática = coeficiente de fricción estática = fuerza normal en el objeto Fuerza de fricción cinética (Superficies en movimiento relativo) = fuerza de fricción = coeficiente de fricción cinética = fuerza normal en el objeto

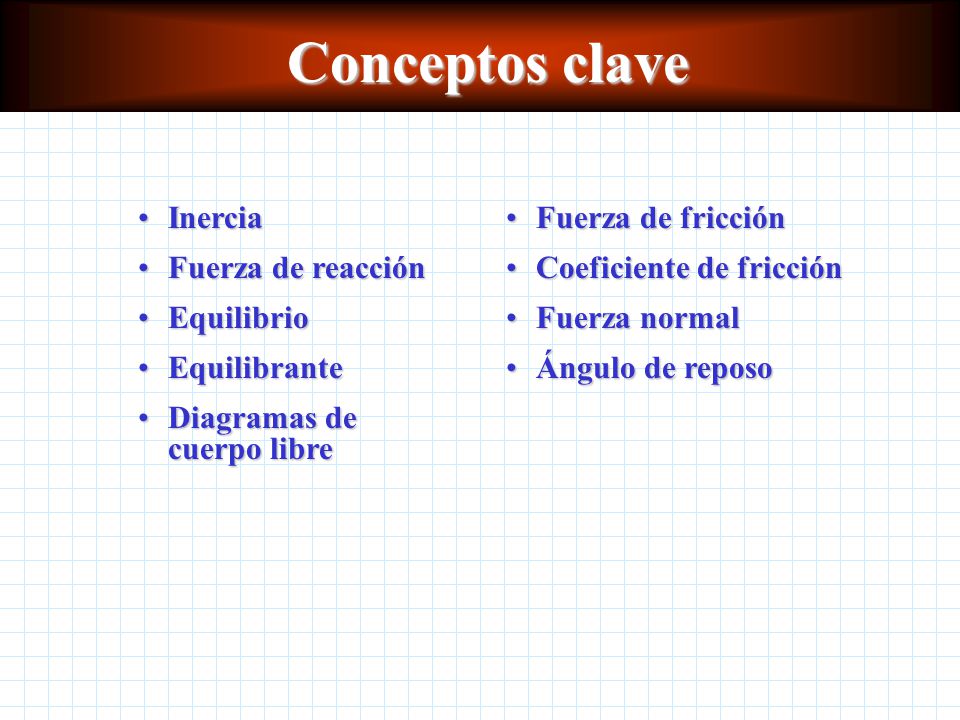

9 Conceptos clave InerciaInercia Fuerza de reacciónFuerza de reacción EquilibrioEquilibrio EquilibranteEquilibrante Diagramas de cuerpo libreDiagramas de cuerpo libre Fuerza de fricciónFuerza de fricción Coeficiente de fricciónCoeficiente de fricción Fuerza normalFuerza normal Ángulo de reposoÁngulo de reposo

10 Resumen de ecuaciones = fuerza de fricción estática = coeficiente de fricción estática = fuerza normal sobre el objeto = fuerza de fricción cinética = coeficiente de fricción cinética = fuerza normal sobre el objeto


Descargar ppt "Equilibrio traslacional y fricción Capítulo 4 Física Sexta edición Paul E. Tippens Primera ley de NewtonPrimera ley de Newton Tercera ley de NewtonTercera."
