1 Curso-Taller de Construcción de Telescopios Plática introductoria Remy Avila (CRyA UNAM)

Presentaciones similares


Presentación del tema: "1 Curso-Taller de Construcción de Telescopios Plática introductoria Remy Avila (CRyA UNAM)"— Transcripción de la presentación:

1 1 Curso-Taller de Construcción de Telescopios Plática introductoria Remy Avila (CRyA UNAM)

2 2 Temario de ésta plática zBreve historia del telescopio zTelescopio refractor vs reflector zFunciones principales de un telescopio zTelescopio Newtoniano Nociones de ó ptica geom é trica Aberraci ó n de esfericidad zImagen invertida

3 3 Breve Historia del telescopio Inventor (…o descubridor) m á s probable: yHans Lippershey, Holanda, yFabricante de anteojos yDescubre por prueba y error combinando lentes. Intenta patenta sin é xito. En Abril 1609, ya se vend í a en tiendas zGalileo se entera del instrumento en mayo 1609 En 24 construye su primer telescopio de amplificaci ó n 3 Comprende el funcionamiento y construye uno de amplificaci ó n 8 yLo presenta ante el Senado de Venecia La utilidad militar era grandiosa: se pod í a ver naves 2 horas antes de que se pudieran ver a simple vista. Construye un telescopio de amplificaci ó n 30. Es el que us ó en sus descubrimientos

4 4 Luna Jupiter Telescopio de Galileo

5 5 Telescopio Refractor vs Reflector zRefractor: yLentes Aberraci ó n crom á tica Por lo menos 4 superficies ó pticas P é rdida de luz por absorci ó n al atravezar el vidrio zReflector: yEspejos Sin aberraci ó n crom á tica Por lo menos 2 superficies ó pticas P é rdida de luz por reflexi ó n. Conclusi ó n: Mejor un telescopio reflector

6 6 3 Funciones Principales de un Telescopio 1. Colector de luz, como un embudo. Entre más grande sea la entrada del telescopio, más luz colectará por unidad de tiempo. Por lo tanto, se podrá observar objetos más débiles.

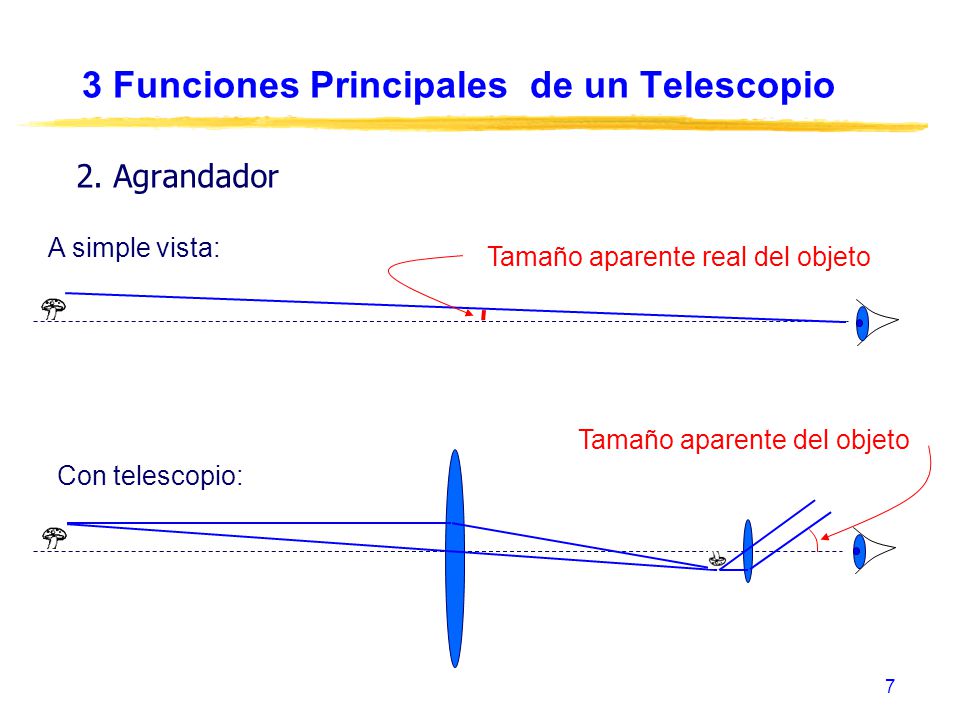

7 7 2. Agrandador Tamaño aparente real del objeto Tamaño aparente del objeto A simple vista: Con telescopio: 3 Funciones Principales de un Telescopio

8 8 3. Aumentar la resolución 3 Funciones Principales de un Telescopio

9 9 Telescopio Newtoniano zNewton inventa el primer telescopio REFLECTOR en parab ó lico plano Lente convergente

10 10 Nociones de óptica geométrica zEspejos: El rayo incidente y el rayo reflejado forman el mismo á ngulo con la recta perpendicular a la superficie en el punto de incidencia.

11 11 Nociones de óptica geométrica Espejo parab ó lico: Los rayos paralelos reflejados por un espejo parab ó lico se juntan en un punto llamado foco del espejo. Es decir, la imagen de un objeto al infinito se forma en el foco. La distancia focal f se define como la distancia entre el v é rtice de la par á bola y su foco. f

12 12 Nociones de óptica geométrica Espejo parab ó lico: La imagen de un objeto a una distancia 2f se forma a una distancia 2f. 2f

13 13 Aberración esférica Espejo esf é rico: yRayos no se cruzan en 1 punto Espejo esf é rico Rayos s í se cruzan en 1 punto

14 14 Imagen invertida
