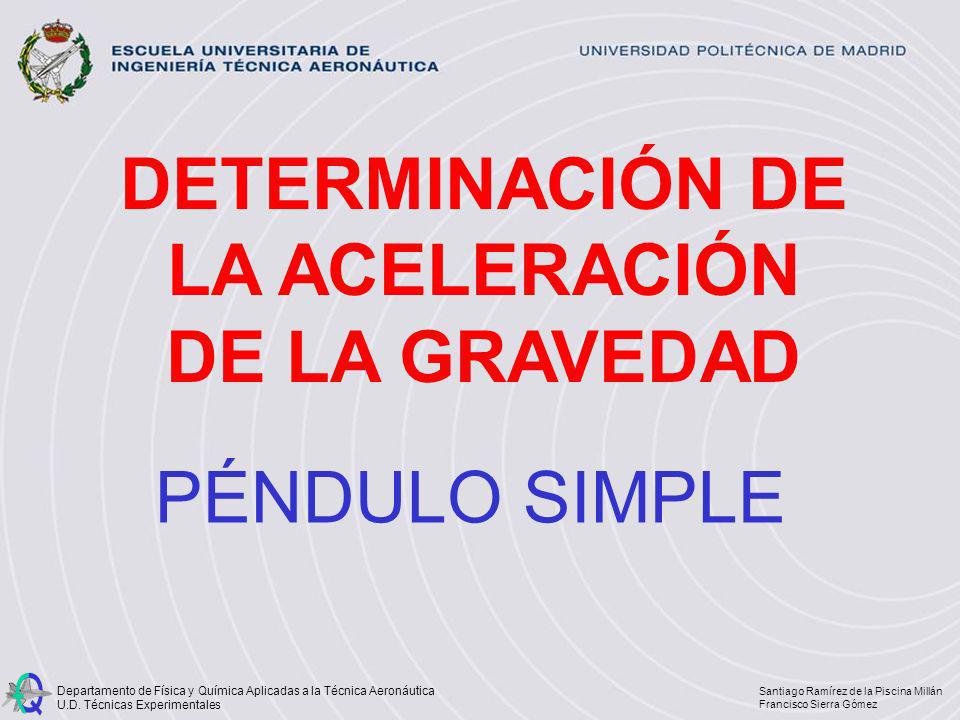

1 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales DETERMINACIÓN DE LA ACELERACIÓN DE LA GRAVEDAD PÉNDULO SIMPLE

2 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales MEDIDA DE LONGITUDES MEDIDA DE TIEMPOS REPRESENTACIÓN GRÁFICA DE DATOS AJUSTE DE LOS DATOS OBJETIVOS

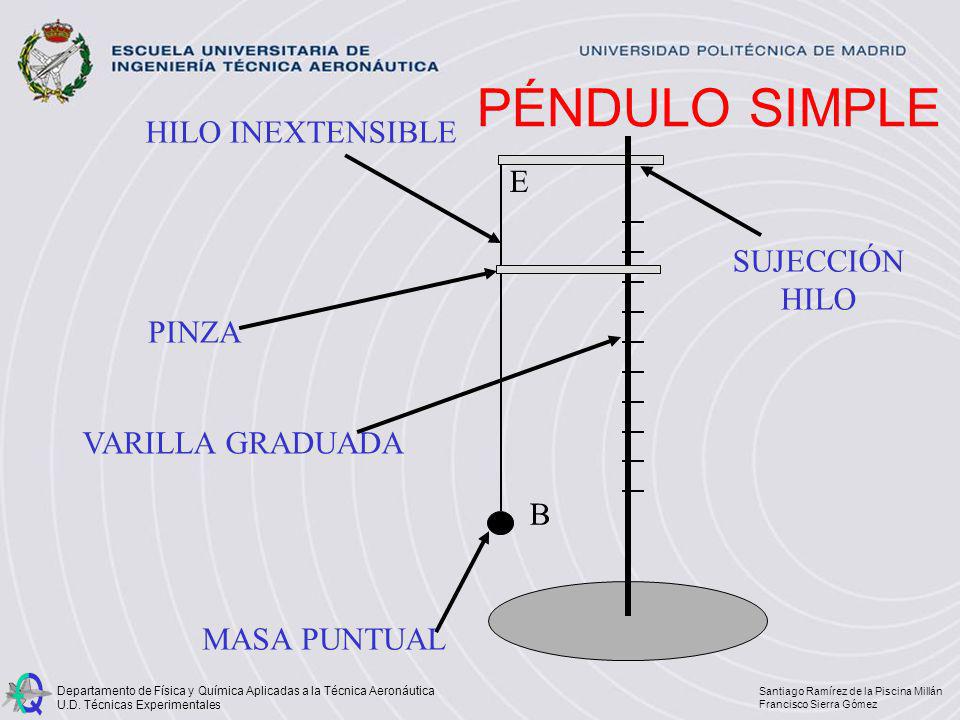

3 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales PÉNDULO SIMPLE MASA PUNTUAL HILO INEXTENSIBLE VARILLA GRADUADA SUJECCIÓN HILO B E PINZA

4 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales PERIODO: TIEMPO DE UNA OSCILACIÓN COMPLETA LONGITUD Aceleración de la gravedad APROXIMANDO PARA PEQUEÑAS OSCILACIONES Despejando

5 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales L FUNCIÓN LINEAL DE T 2 SI SE MIDEN VARIOS PARES PARA OBTENER m SE PUEDE: O bien: HACER UN AJUSTE GRÁFICO HACER UN AJUSTE POR MÍNIMOS CUADRADOS y OBTENER LOS MEJORES VALORES PARA m Y m

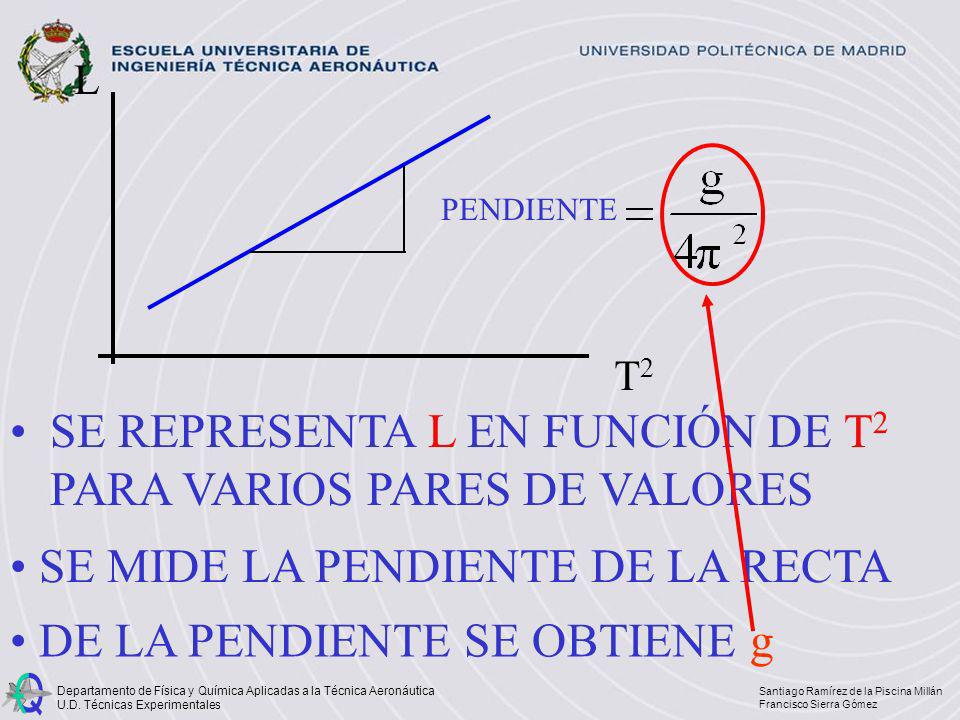

6 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales L T2T2 PENDIENTE SE REPRESENTA L EN FUNCIÓN DE T 2 PARA VARIOS PARES DE VALORES SE MIDE LA PENDIENTE DE LA RECTA DE LA PENDIENTE SE OBTIENE g

7 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales PARA OBTENER LOS PUNTOS A REPRESENTAR HAY QUE HACER MEDIDAS, PARA RELLENAR, POR FILAS, LA TABLA DE TOMA DE TIEMPOS

8 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales MEDIDA DE L 1 L 1 = h 1 + r h 1 SE MIDE CON EL FLEXÓMETRO d SE MIDE CON EL CALIBRE r SE CALCULA A PARTIR DE d PRIMERA FILA: L h r B E

9 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales MEDIDA DE L 1 L 1 = h 1 + r EN LA PARTE DE CÁLCULO, SE EXPRESA L 1 CON EL ERROR QUE CORRESPONDA EN LA TABLA SE PONE EL VALOR DE L 1, EN mm, SIN DECIMALES NI ERROR PRIMERA FILA:

10 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales SE MIDE 5 VECES EL TIEMPO DE 10 OSCILACIONES LONGITUD L 1 : SE EXPRESA EL TIEMPO CON CENTÉSIMAS DE SEGUNDO EL PÉNDULO DEBE OSCILAR EN UN PLANO CON ÁNGULO PEQUEÑO

11 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales PARA CONSEGUIR LA SIGUIENTE LONGITUD DEL PÉNDULO L 2 SE DESPLAZA LA PINZA A LA POSICIÓN INMEDIATA INFERIOR L h r B E

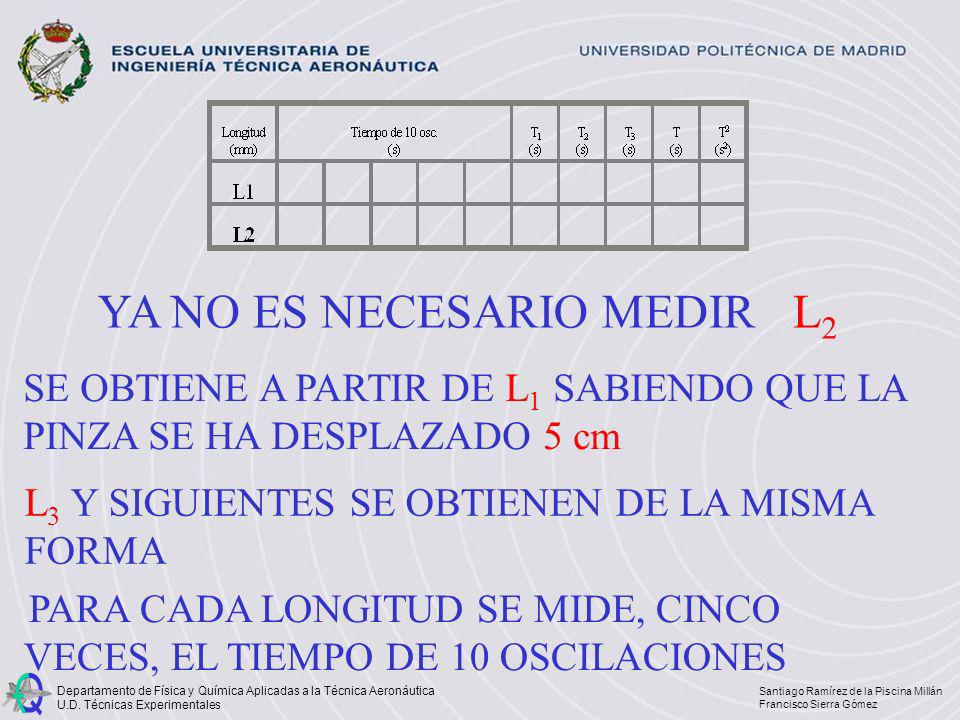

12 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales SE OBTIENE A PARTIR DE L 1 SABIENDO QUE LA PINZA SE HA DESPLAZADO 5 cm L 3 Y SIGUIENTES SE OBTIENEN DE LA MISMA FORMA PARA CADA LONGITUD SE MIDE, CINCO VECES, EL TIEMPO DE 10 OSCILACIONES YA NO ES NECESARIO MEDIR L 2

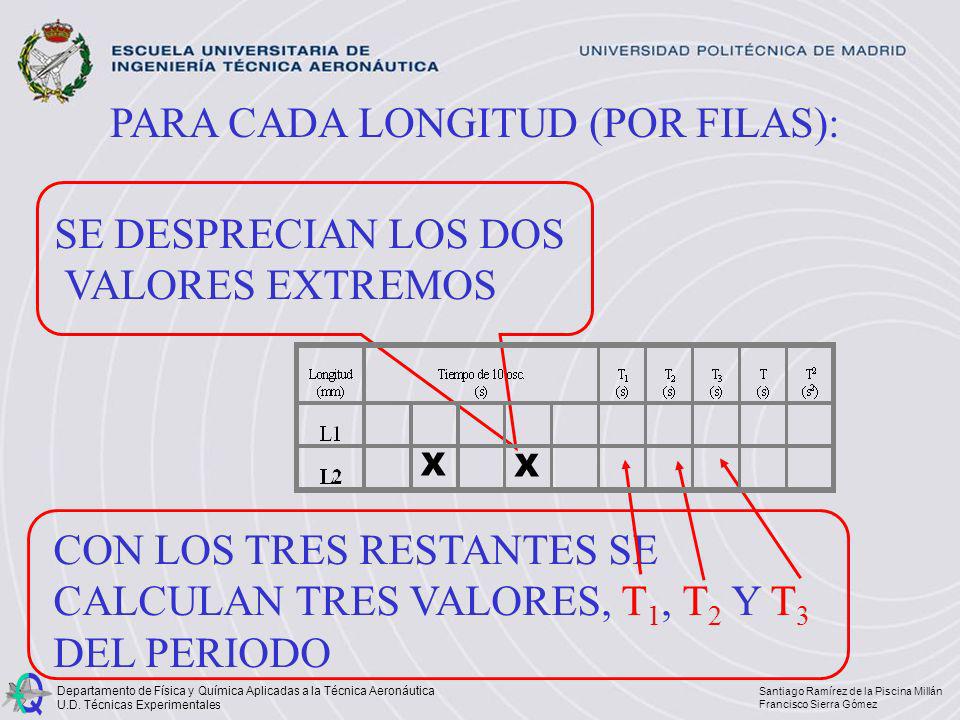

13 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales PARA CADA LONGITUD (POR FILAS): SE DESPRECIAN LOS DOS VALORES EXTREMOS CON LOS TRES RESTANTES SE CALCULAN TRES VALORES, T 1, T 2 Y T 3 DEL PERIODO X X

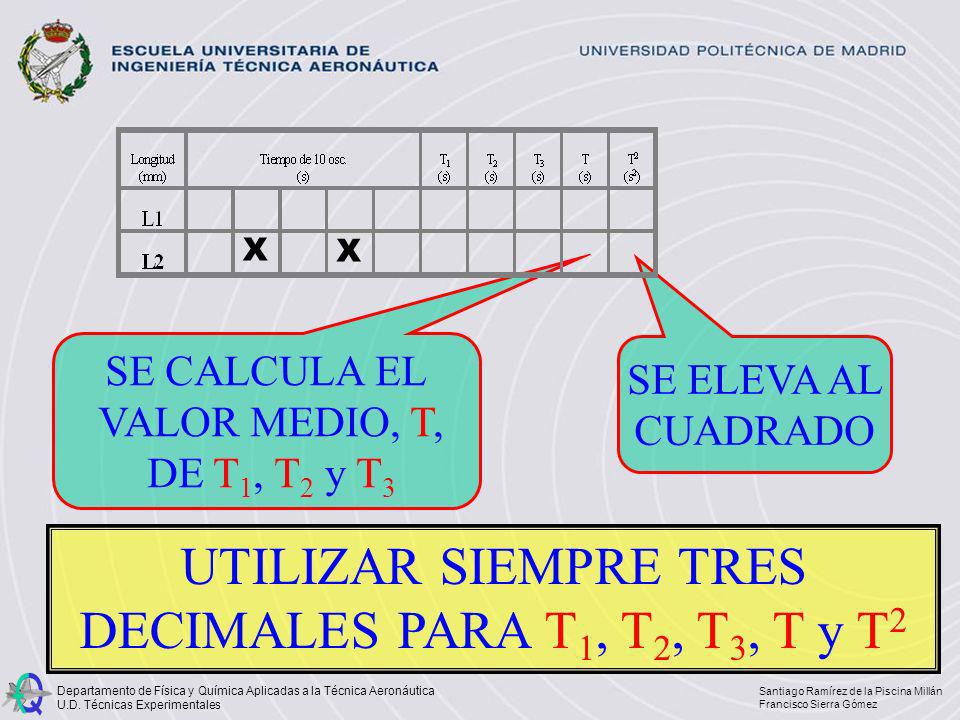

14 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales SE CALCULA EL VALOR MEDIO, T, DE T 1, T 2 y T 3 SE ELEVA AL CUADRADO UTILIZAR SIEMPRE TRES DECIMALES PARA T 1, T 2, T 3, T y T 2 X X

15 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales L T2T2 REPRESENTAR L EN FUNCIÓN DE T 2 AJUSTAR A UNA RECTA

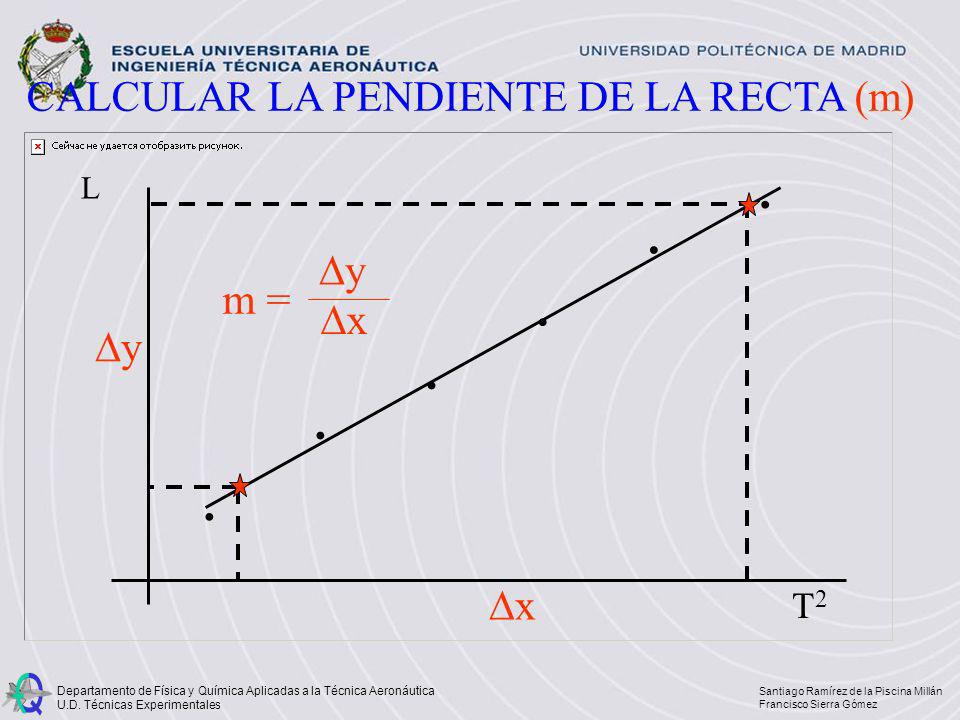

16 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales L T2T2 x y CALCULAR LA PENDIENTE DE LA RECTA (m) m = x y

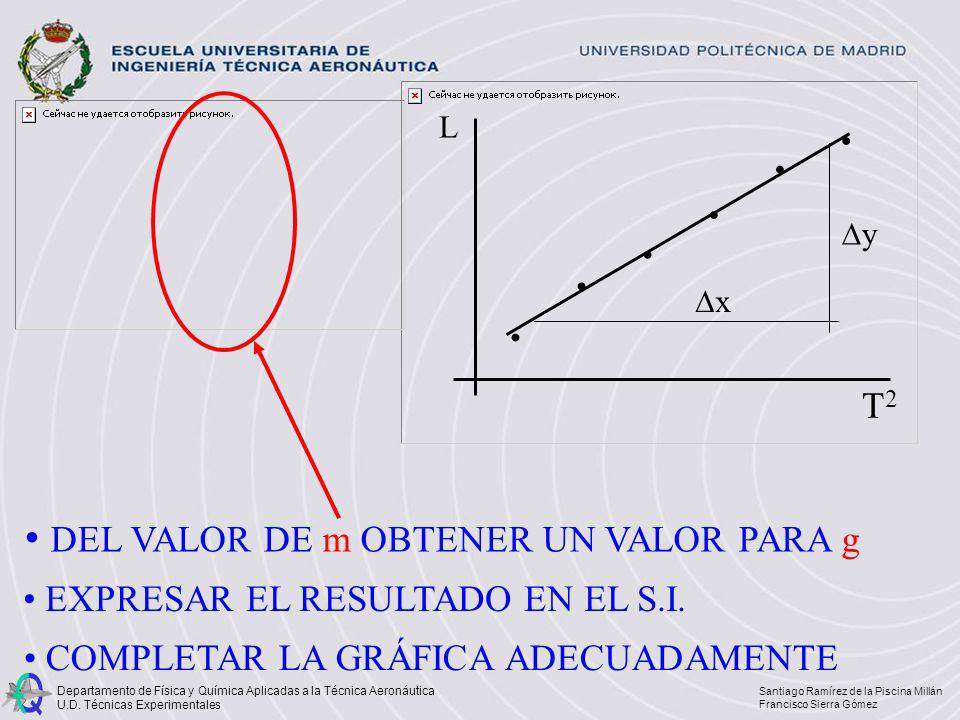

17 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales DEL VALOR DE m OBTENER UN VALOR PARA g EXPRESAR EL RESULTADO EN EL S.I. COMPLETAR LA GRÁFICA ADECUADAMENTE L T2T2 x y

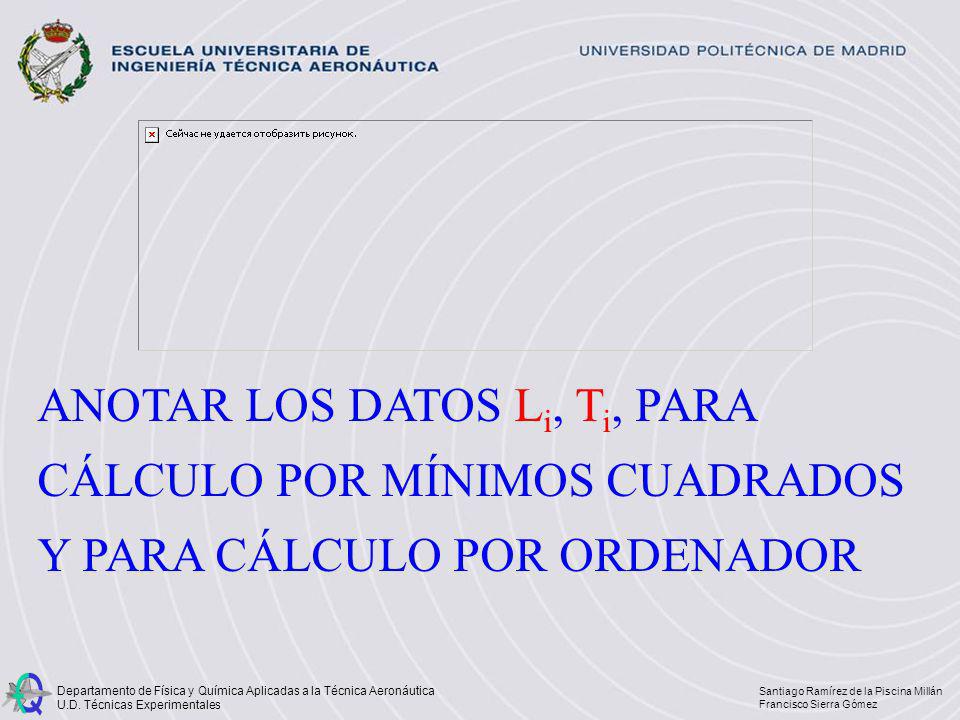

18 Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales ANOTAR LOS DATOS L i, T i, PARA CÁLCULO POR MÍNIMOS CUADRADOS Y PARA CÁLCULO POR ORDENADOR
