1 Sistema Integrado de Atarjeas

2 Sistema integrado Red de distribución

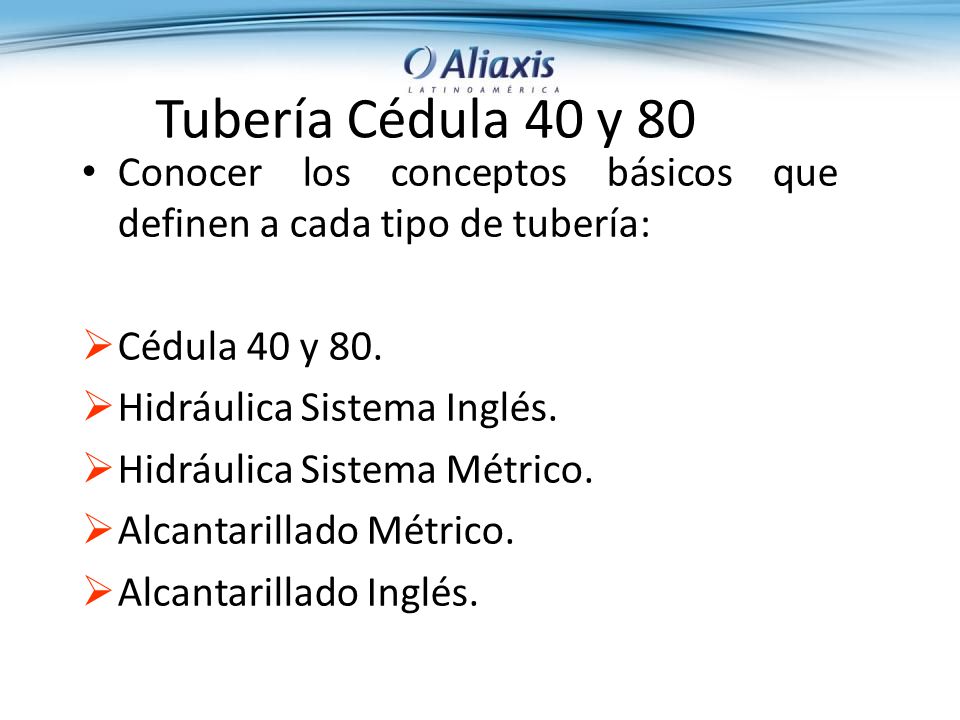

3 Conocer los conceptos básicos que definen a cada tipo de tubería: Cédula 40 y 80. Hidráulica Sistema Inglés. Hidráulica Sistema Métrico. Alcantarillado Métrico. Alcantarillado Inglés. Tubería Cédula 40 y 80

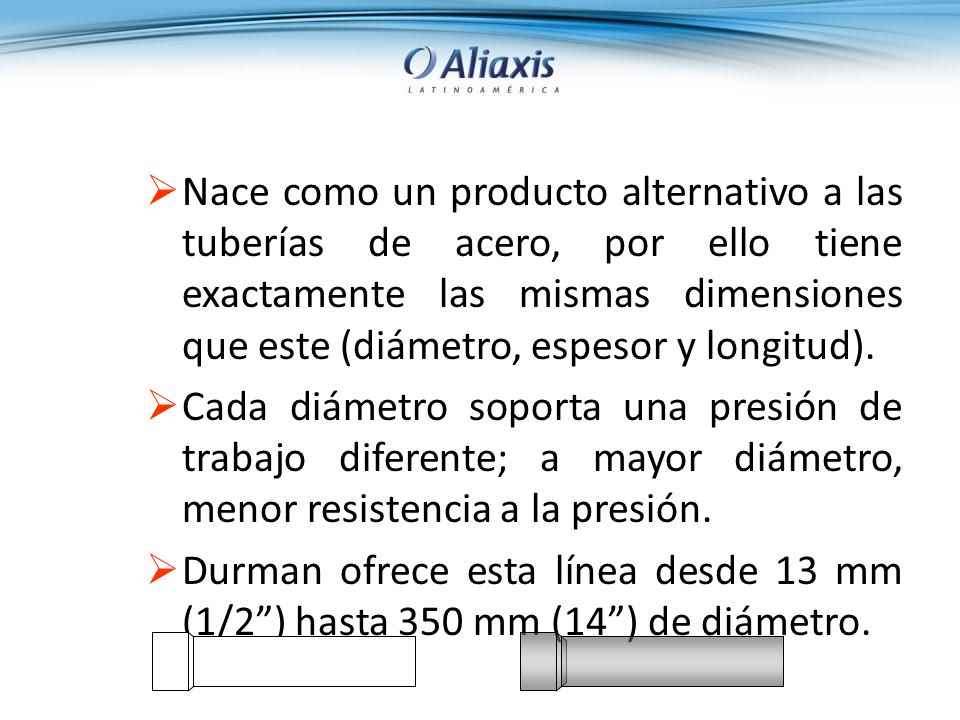

4 Nace como un producto alternativo a las tuberías de acero, por ello tiene exactamente las mismas dimensiones que este (diámetro, espesor y longitud). Cada diámetro soporta una presión de trabajo diferente; a mayor diámetro, menor resistencia a la presión. Durman ofrece esta línea desde 13 mm (1/2) hasta 350 mm (14) de diámetro.

5 TUBERIA CEDULA 40TUBERIA CEDULA 80 Presión de Trabajo Diámetropsikg/cm 2 psikg/cm 2 1/2" /4" " /4" /2" " /2" " " " " " " " Tubería Cédula 40 y 80

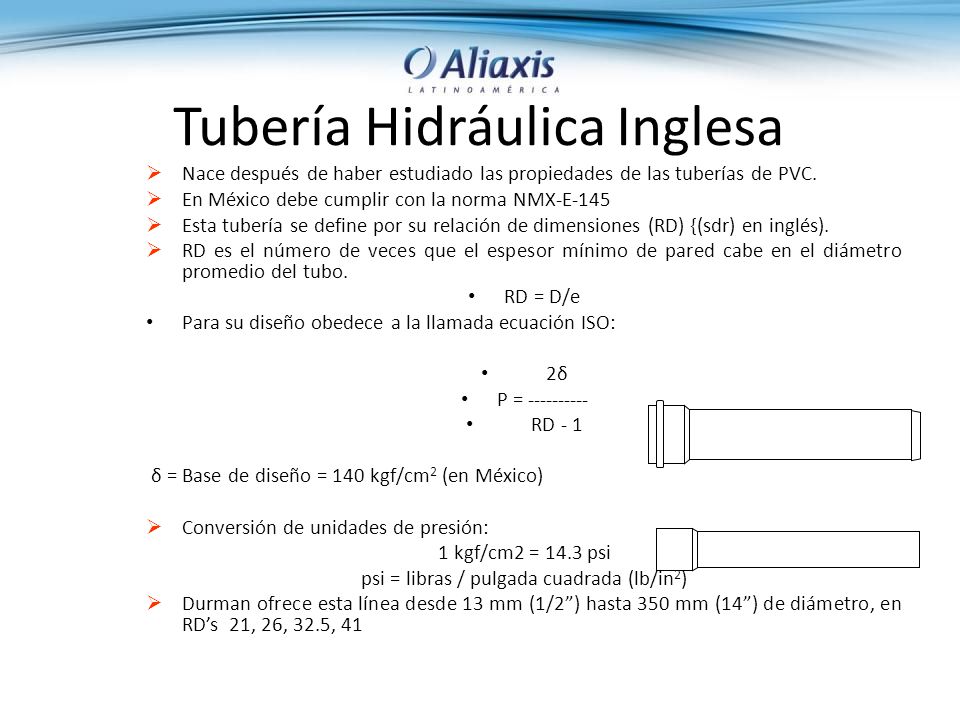

6 Nace después de haber estudiado las propiedades de las tuberías de PVC. En México debe cumplir con la norma NMX-E-145 Esta tubería se define por su relación de dimensiones (RD) {(sdr) en inglés). RD es el número de veces que el espesor mínimo de pared cabe en el diámetro promedio del tubo. RD = D/e Para su diseño obedece a la llamada ecuación ISO: 2δ P = RD - 1 δ = Base de diseño = 140 kgf/cm 2 (en México) Conversión de unidades de presión: 1 kgf/cm2 = 14.3 psi psi = libras / pulgada cuadrada (lb/in 2 ) Durman ofrece esta línea desde 13 mm (1/2) hasta 350 mm (14) de diámetro, en RDs 21, 26, 32.5, 41 Tubería Hidráulica Inglesa

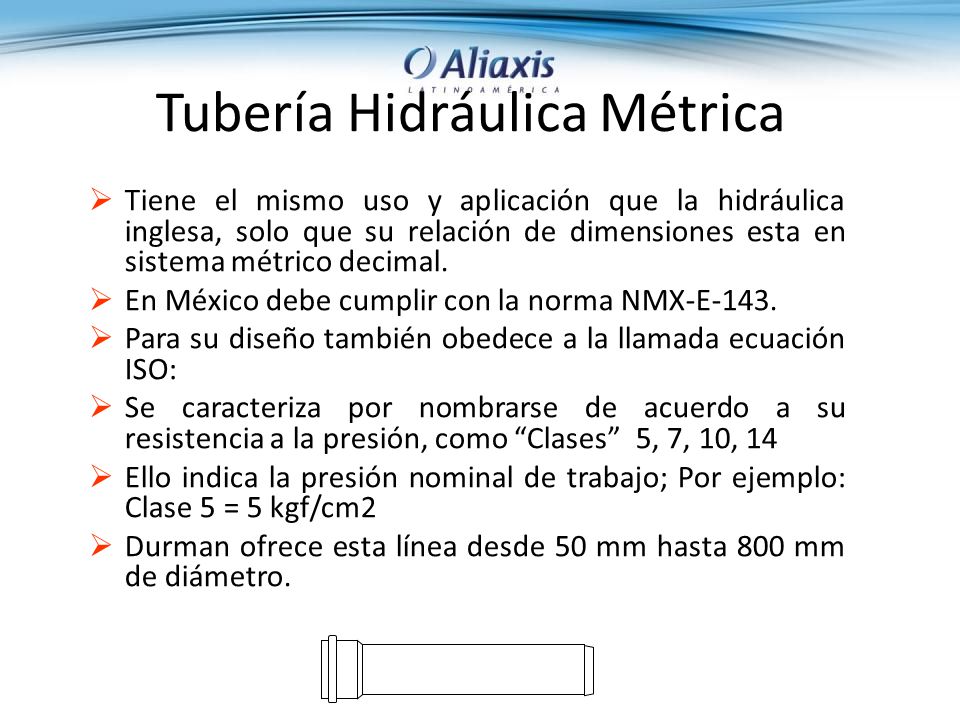

7 Tubería Hidráulica Métrica Tiene el mismo uso y aplicación que la hidráulica inglesa, solo que su relación de dimensiones esta en sistema métrico decimal. En México debe cumplir con la norma NMX-E-143. Para su diseño también obedece a la llamada ecuación ISO: Se caracteriza por nombrarse de acuerdo a su resistencia a la presión, como Clases 5, 7, 10, 14 Ello indica la presión nominal de trabajo; Por ejemplo: Clase 5 = 5 kgf/cm2 Durman ofrece esta línea desde 50 mm hasta 800 mm de diámetro.

8 Tubería Alcantarillado Inglés Se utiliza para conducción de aguas residuales. En México debe cumplir con la norma NMX-E-211. Se caracteriza por nombrarse como Tipo, lo que realmente coincide con el RD que conocemos en la línea hidráulica inglesa; así un tubo alcantarillado tipo 41 es también un RD-41. Sin embargo, es importante aclarar que el diámetro de estas tuberías no coincide con el diámetro de la tuberías hidráulicas inglesas. Se especifican en la norma tres Tipos : 35, 41 y 51; al conocer el diámetro, podremos conocer el espesor de pared con la ecuación del RD: RD = D/e Durman ofrece esta línea desde 150 mm (6) hasta 300 mm (12) de diámetro.

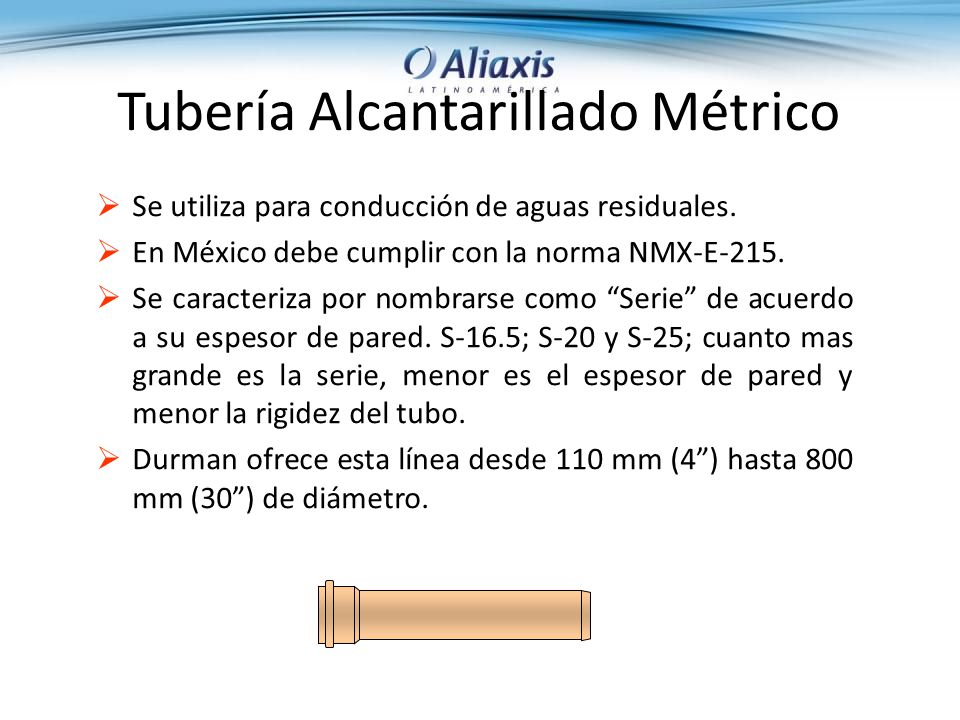

9 Tubería Alcantarillado Métrico Se utiliza para conducción de aguas residuales. En México debe cumplir con la norma NMX-E-215. Se caracteriza por nombrarse como Serie de acuerdo a su espesor de pared. S-16.5; S-20 y S-25; cuanto mas grande es la serie, menor es el espesor de pared y menor la rigidez del tubo. Durman ofrece esta línea desde 110 mm (4) hasta 800 mm (30) de diámetro.

10 Descarga sanitaria Atarjea Interconexión DESCARGA SANITARIA Pozo de Visita y Brocal

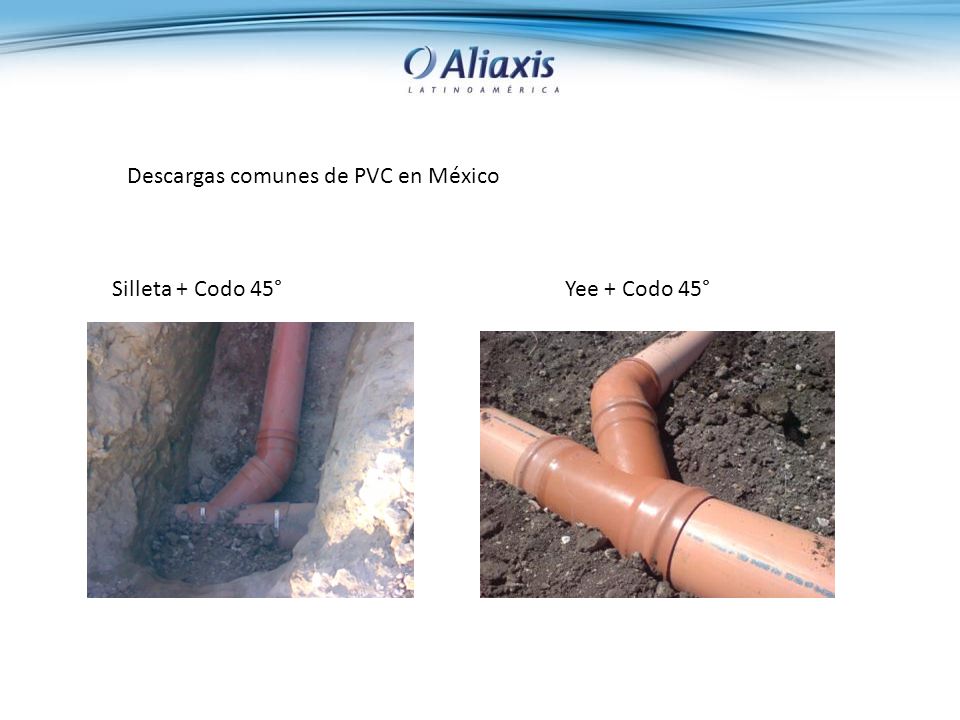

11 Descargas comunes de PVC en México Silleta + Codo 45°Yee + Codo 45°

12 CASO CEA QUERÉTARO SILLETA CLIP Para el año 2010 se vuelve a presentar una mejora en tecnología para la Cea con la presentación de la silleta Clip. La cual tiene un éxito contundente en el organismo debido a su fácil instalación en 3 pasos: 1.Perfore2. Inserte3. Apriete

13 Una ventaja competitiva importante es que la Silleta Clip ha sido probada con éxito en diversos sistemas de tuberías para atarjeas. Tubo Sistema Inglés 12x6 Tubo Sistema Métrico 315x160mm Tubo (Competencia) UltraRib 18x160mm Tubo TDP Durman 12x6

14

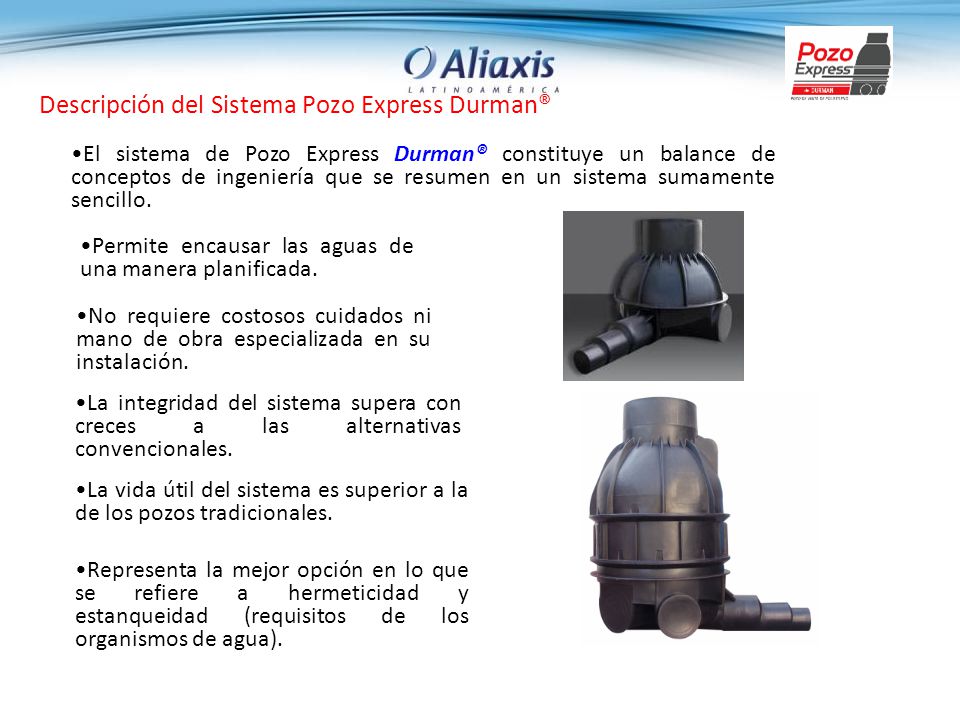

15 Descripción del Sistema Pozo Express Durman® Representa la mejor opción en lo que se refiere a hermeticidad y estanqueidad (requisitos de los organismos de agua). La integridad del sistema supera con creces a las alternativas convencionales. No requiere costosos cuidados ni mano de obra especializada en su instalación. Permite encausar las aguas de una manera planificada. El sistema de Pozo Express Durman® constituye un balance de conceptos de ingeniería que se resumen en un sistema sumamente sencillo. La vida útil del sistema es superior a la de los pozos tradicionales.

16 Tubo Doble Pared de PVC para uso sanitario TDP

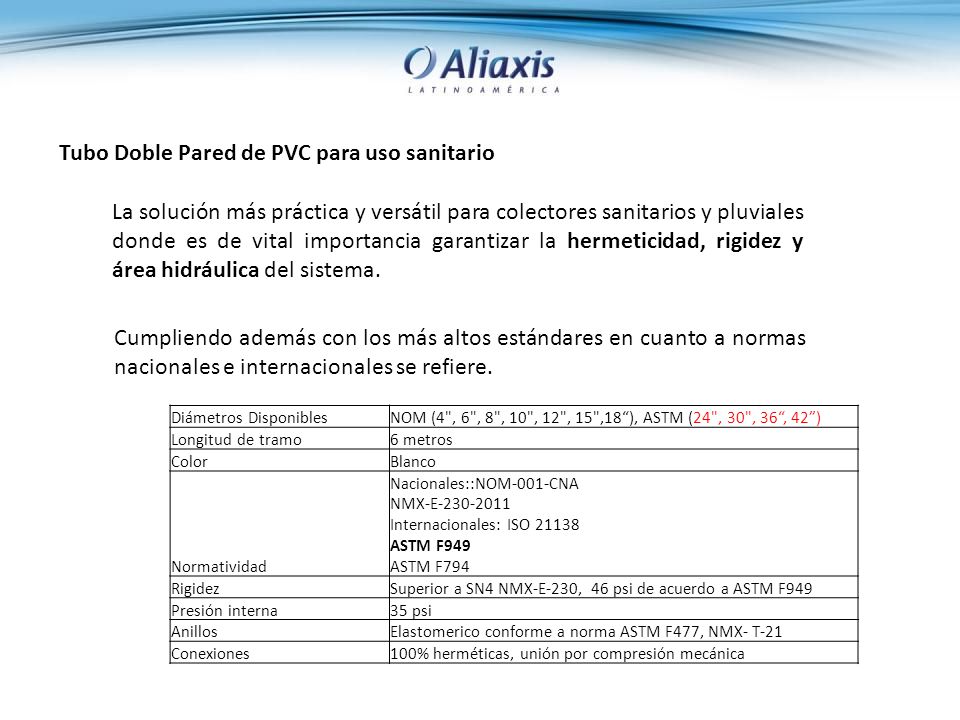

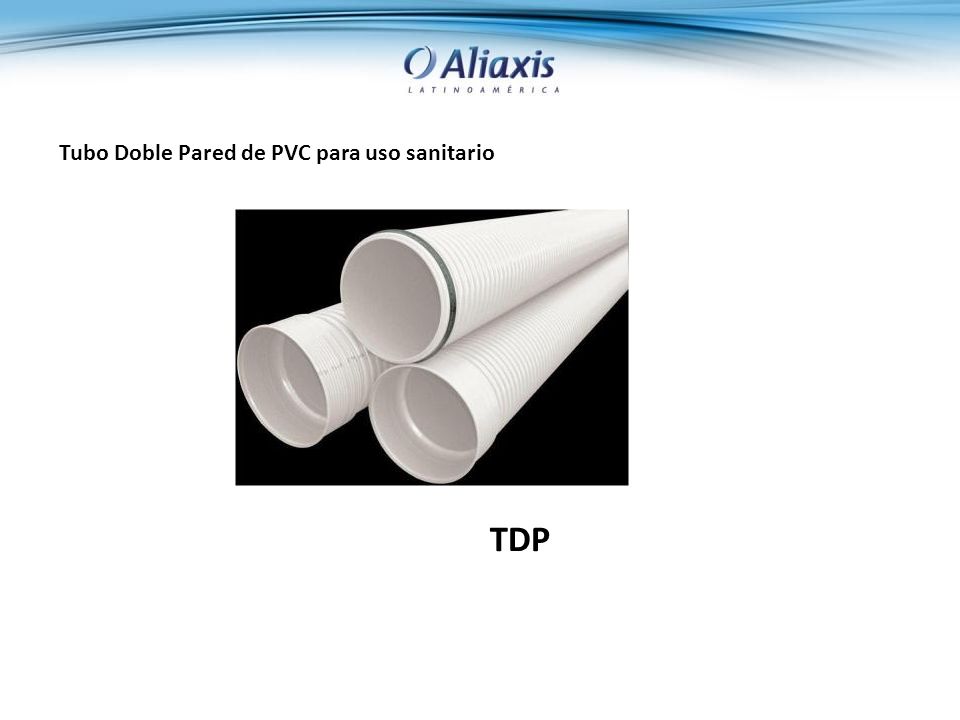

17 Tubo Doble Pared de PVC para uso sanitario La solución más práctica y versátil para colectores sanitarios y pluviales donde es de vital importancia garantizar la hermeticidad, rigidez y área hidráulica del sistema. Cumpliendo además con los más altos estándares en cuanto a normas nacionales e internacionales se refiere. Diámetros DisponiblesNOM (4", 6", 8", 10", 12", 15",18), ASTM (24", 30", 36, 42) Longitud de tramo6 metros ColorBlanco Normatividad Nacionales::NOM-001-CNA NMX-E Internacionales: ISO ASTM F949 ASTM F794 RigidezSuperior a SN4 NMX-E-230, 46 psi de acuerdo a ASTM F949 Presión interna35 psi AnillosElastomerico conforme a norma ASTM F477, NMX- T-21 Conexiones100% herméticas, unión por compresión mecánica

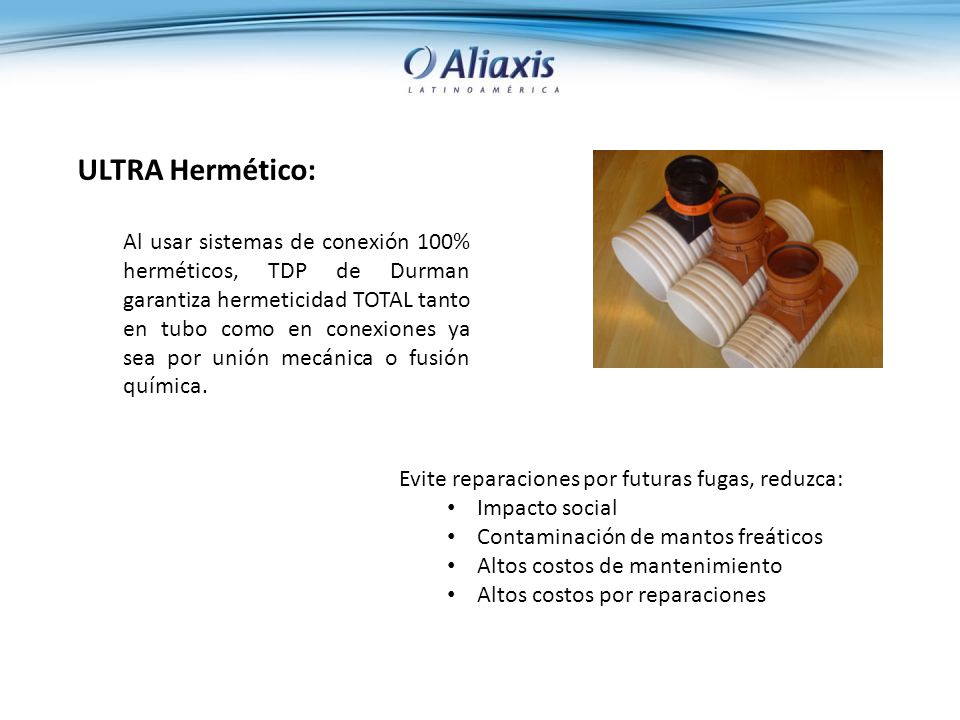

18 Al usar sistemas de conexión 100% herméticos, TDP de Durman garantiza hermeticidad TOTAL tanto en tubo como en conexiones ya sea por unión mecánica o fusión química. ULTRA Hermético: Evite reparaciones por futuras fugas, reduzca: Impacto social Contaminación de mantos freáticos Altos costos de mantenimiento Altos costos por reparaciones

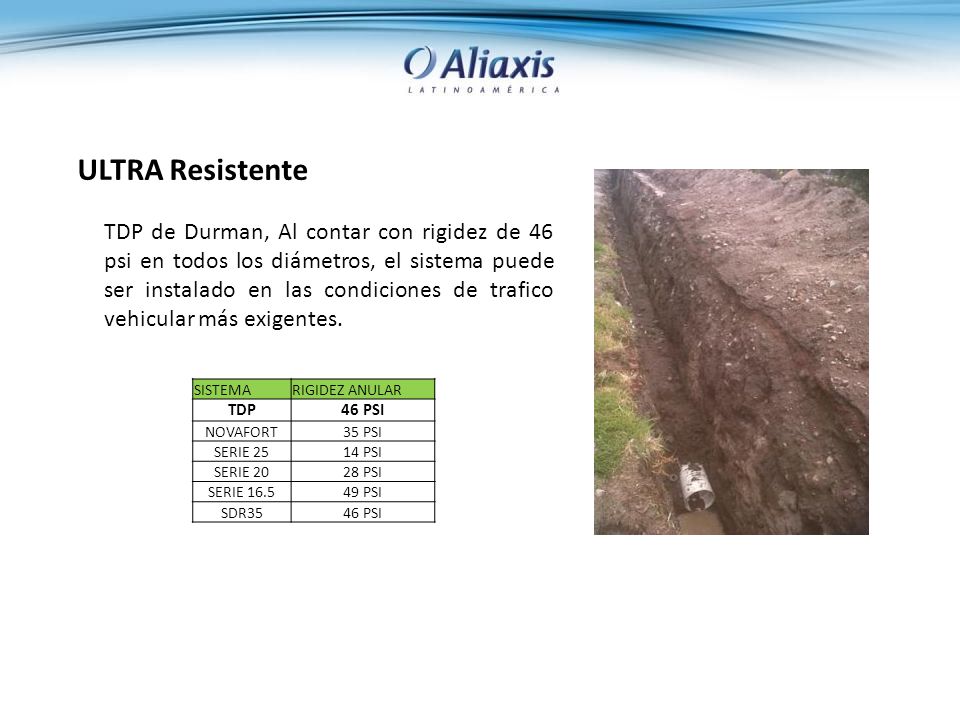

19 TDP de Durman, Al contar con rigidez de 46 psi en todos los diámetros, el sistema puede ser instalado en las condiciones de trafico vehicular más exigentes. ULTRA Resistente SISTEMARIGIDEZ ANULAR TDP46 PSI NOVAFORT35 PSI SERIE 2514 PSI SERIE 2028 PSI SERIE PSI SDR3546 PSI

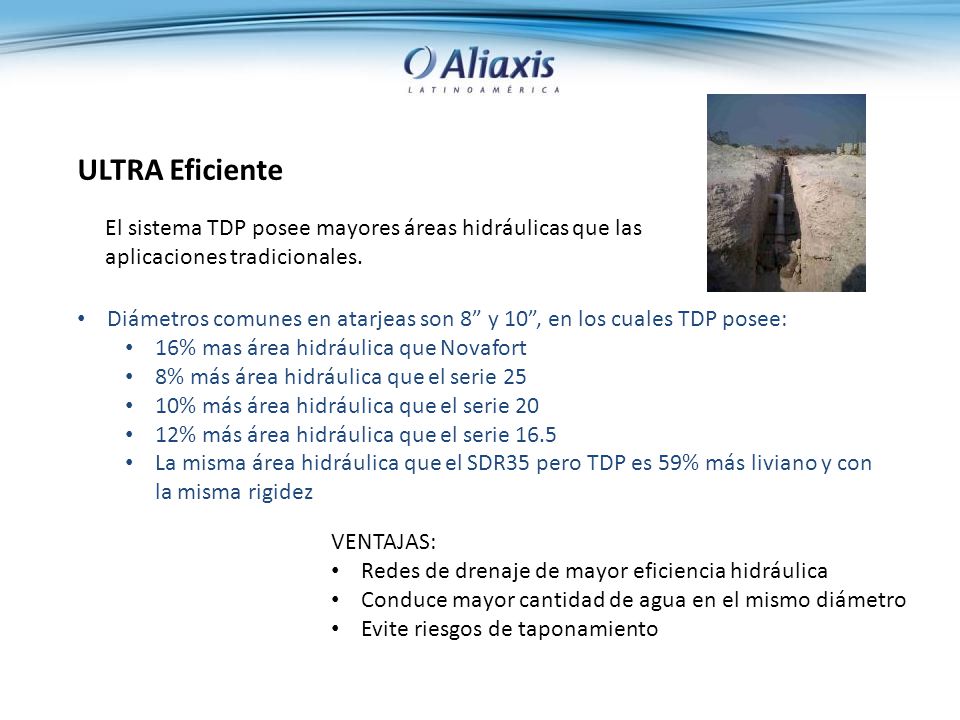

20 El sistema TDP posee mayores áreas hidráulicas que las aplicaciones tradicionales. VENTAJAS: Redes de drenaje de mayor eficiencia hidráulica Conduce mayor cantidad de agua en el mismo diámetro Evite riesgos de taponamiento ULTRA Eficiente Diámetros comunes en atarjeas son 8 y 10, en los cuales TDP posee: 16% mas área hidráulica que Novafort 8% más área hidráulica que el serie 25 10% más área hidráulica que el serie 20 12% más área hidráulica que el serie 16.5 La misma área hidráulica que el SDR35 pero TDP es 59% más liviano y con la misma rigidez

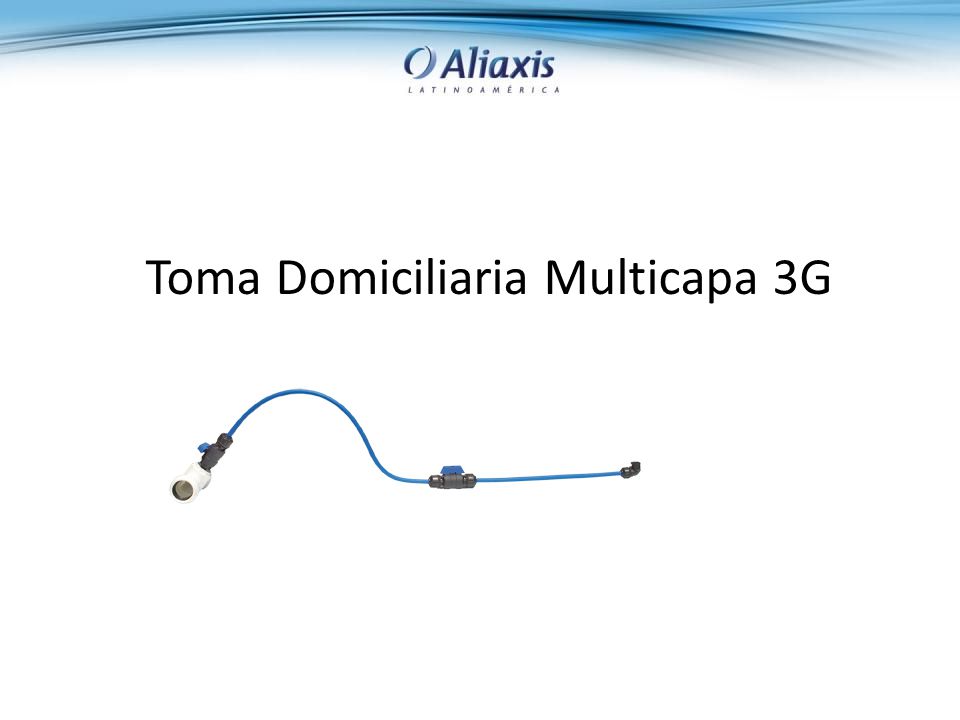

21 Toma Domiciliaria Multicapa 3G

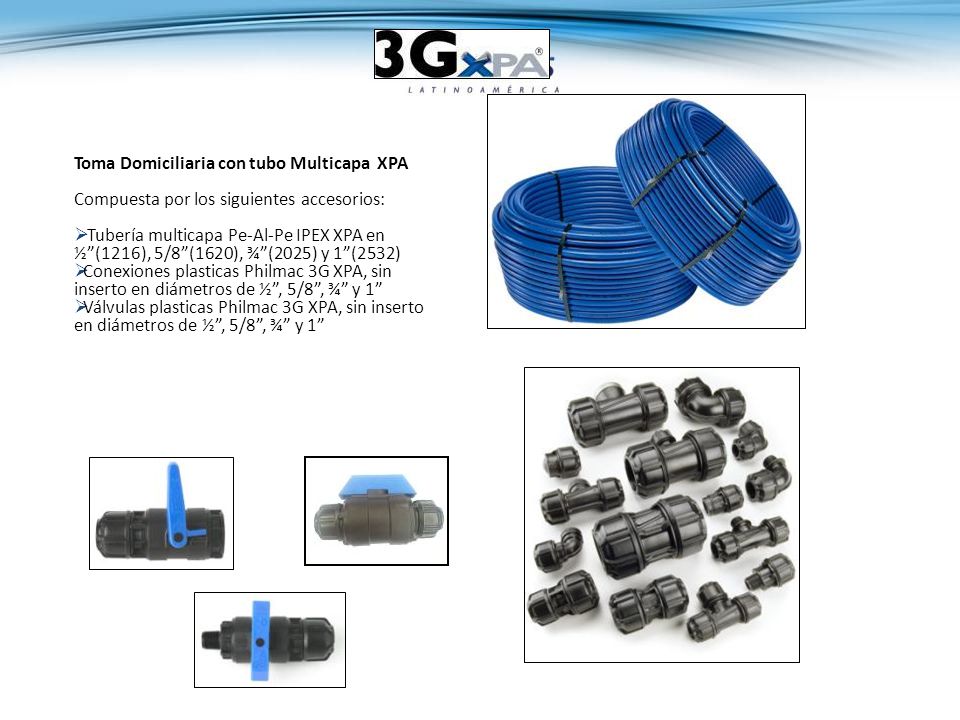

22 Toma Domiciliaria con tubo Multicapa XPA Compuesta por los siguientes accesorios: Tubería multicapa Pe-Al-Pe IPEX XPA en ½(1216), 5/8(1620), ¾(2025) y 1(2532) Conexiones plasticas Philmac 3G XPA, sin inserto en diámetros de ½, 5/8, ¾ y 1 Válvulas plasticas Philmac 3G XPA, sin inserto en diámetros de ½, 5/8, ¾ y 1

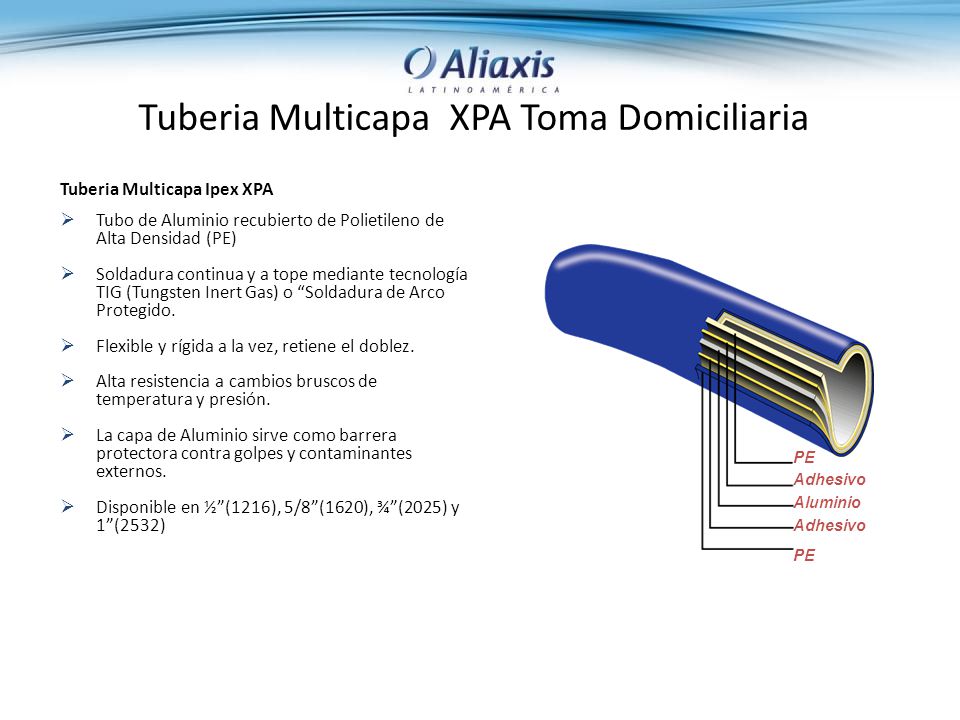

23 Tuberia Multicapa XPA Toma Domiciliaria Tuberia Multicapa Ipex XPA Tubo de Aluminio recubierto de Polietileno de Alta Densidad (PE) Soldadura continua y a tope mediante tecnología TIG (Tungsten Inert Gas) o Soldadura de Arco Protegido. Flexible y rígida a la vez, retiene el doblez. Alta resistencia a cambios bruscos de temperatura y presión. La capa de Aluminio sirve como barrera protectora contra golpes y contaminantes externos. Disponible en ½(1216), 5/8(1620), ¾(2025) y 1(2532) PE Adhesivo Aluminio Adhesivo

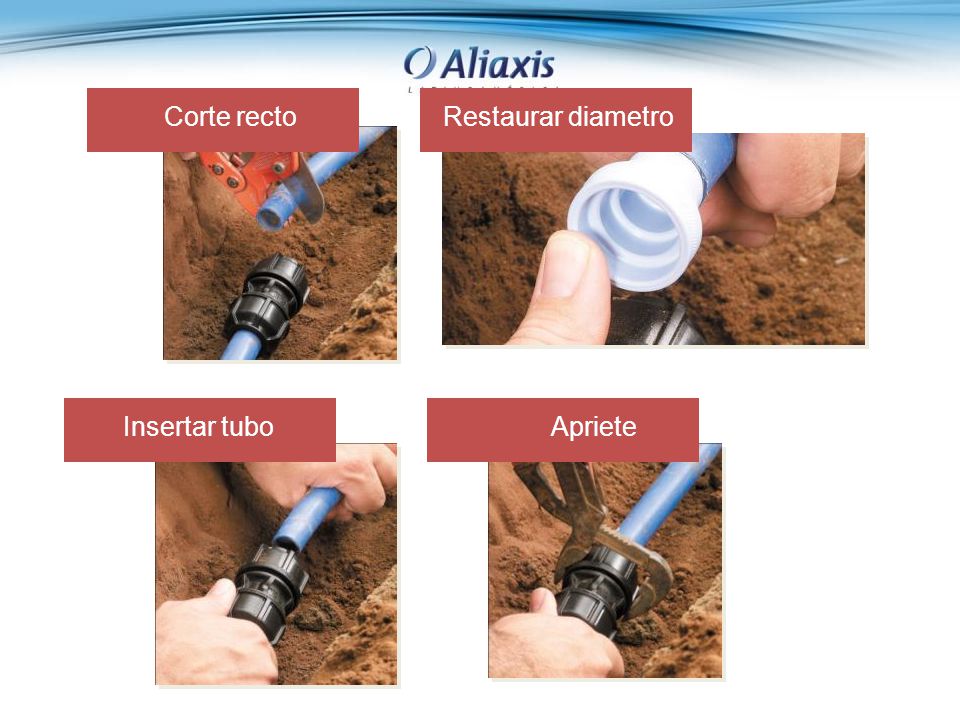

24 Corte rectoRestaurar diametro Insertar tuboApriete

25 TUBERÍA DE PVC TERMOFUSIONABLE (PTF)

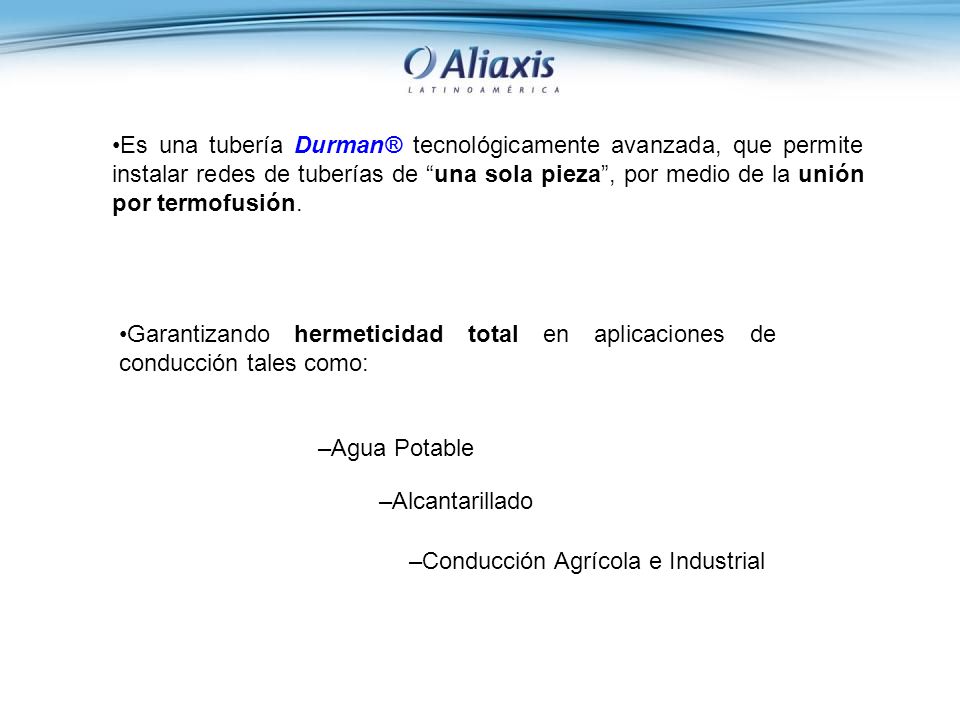

26 –Conducción Agrícola e Industrial –Alcantarillado –Agua Potable Garantizando hermeticidad total en aplicaciones de conducción tales como: Es una tubería Durman® tecnológicamente avanzada, que permite instalar redes de tuberías de una sola pieza, por medio de la unión por termofusión.

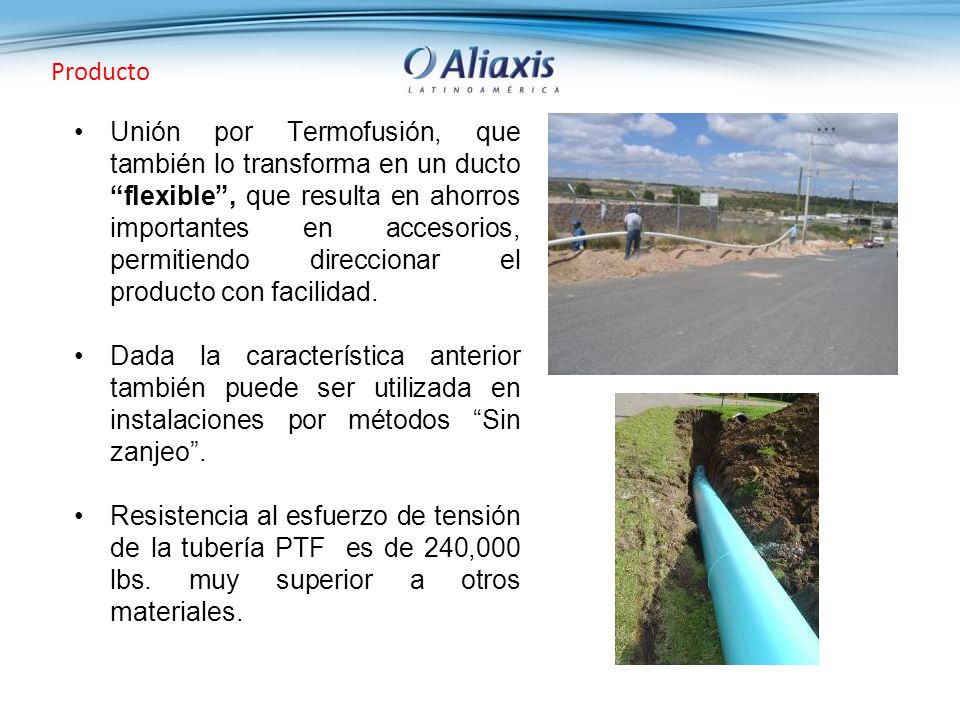

27 Producto Unión por Termofusión, que también lo transforma en un ducto flexible, que resulta en ahorros importantes en accesorios, permitiendo direccionar el producto con facilidad. Dada la característica anterior también puede ser utilizada en instalaciones por métodos Sin zanjeo. Resistencia al esfuerzo de tensión de la tubería PTF es de 240,000 lbs. muy superior a otros materiales.

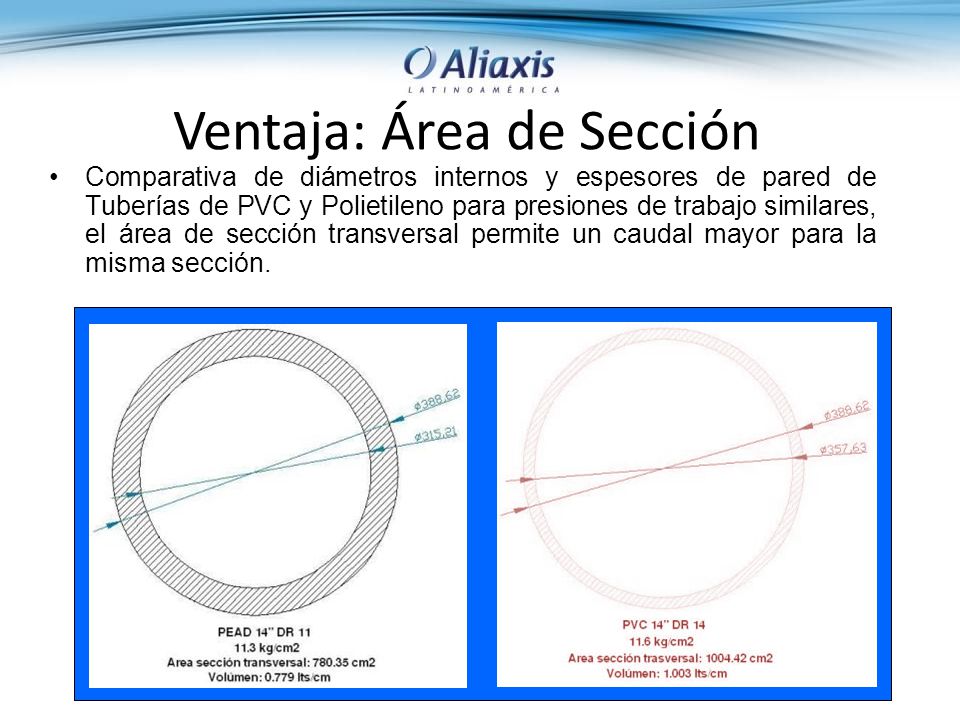

28 Ventaja: Área de Sección Comparativa de diámetros internos y espesores de pared de Tuberías de PVC y Polietileno para presiones de trabajo similares, el área de sección transversal permite un caudal mayor para la misma sección.

29 Sistema de tuberías de PVC de pared estructurada

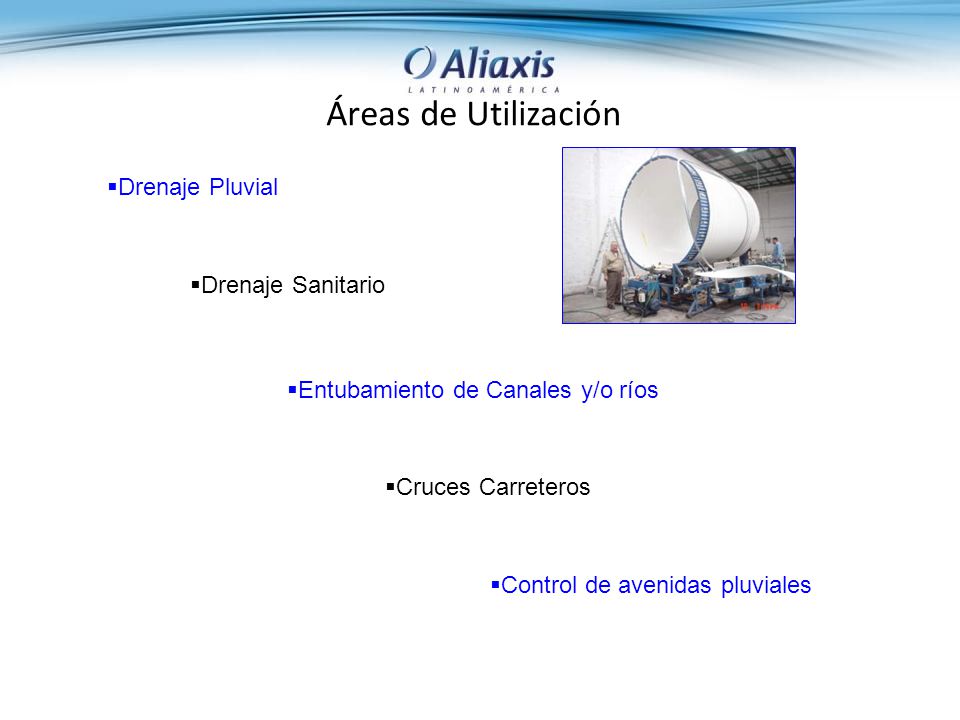

30 Áreas de Utilización Control de avenidas pluviales Cruces Carreteros Entubamiento de Canales y/o ríos Drenaje Sanitario Drenaje Pluvial

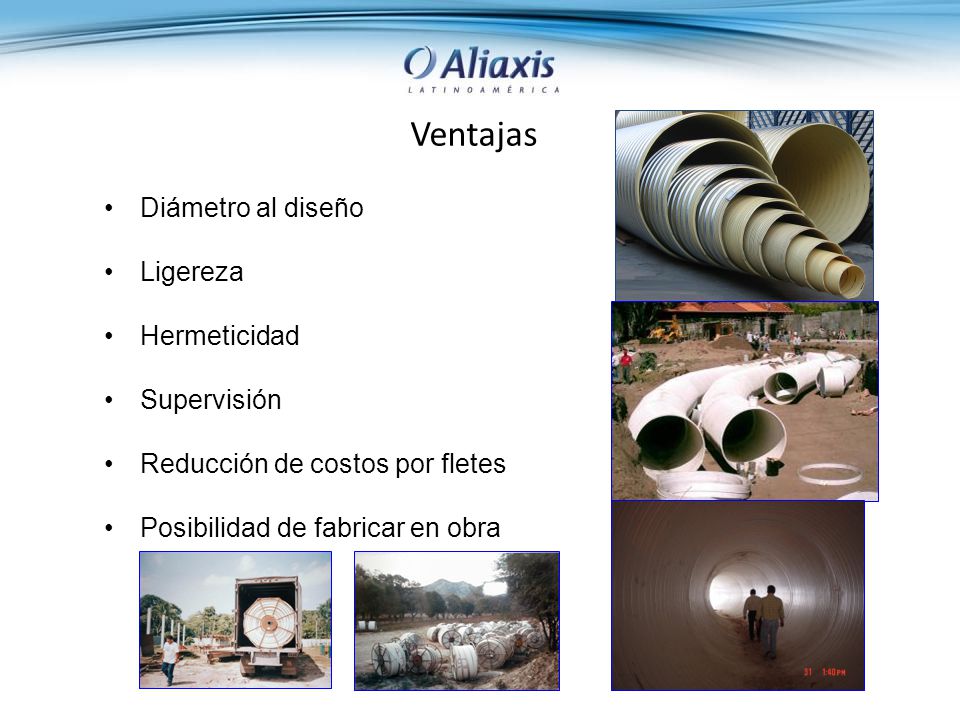

31 Ventajas Diámetro al diseño Ligereza Hermeticidad Supervisión Reducción de costos por fletes Posibilidad de fabricar en obra

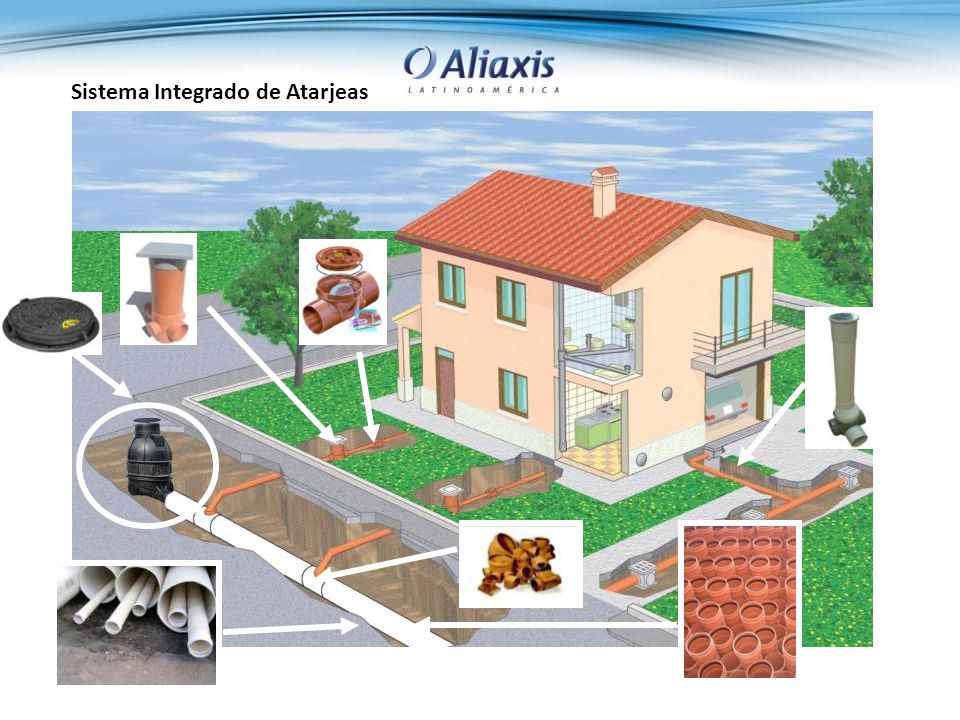

32 Sistema Integrado de Atarjeas

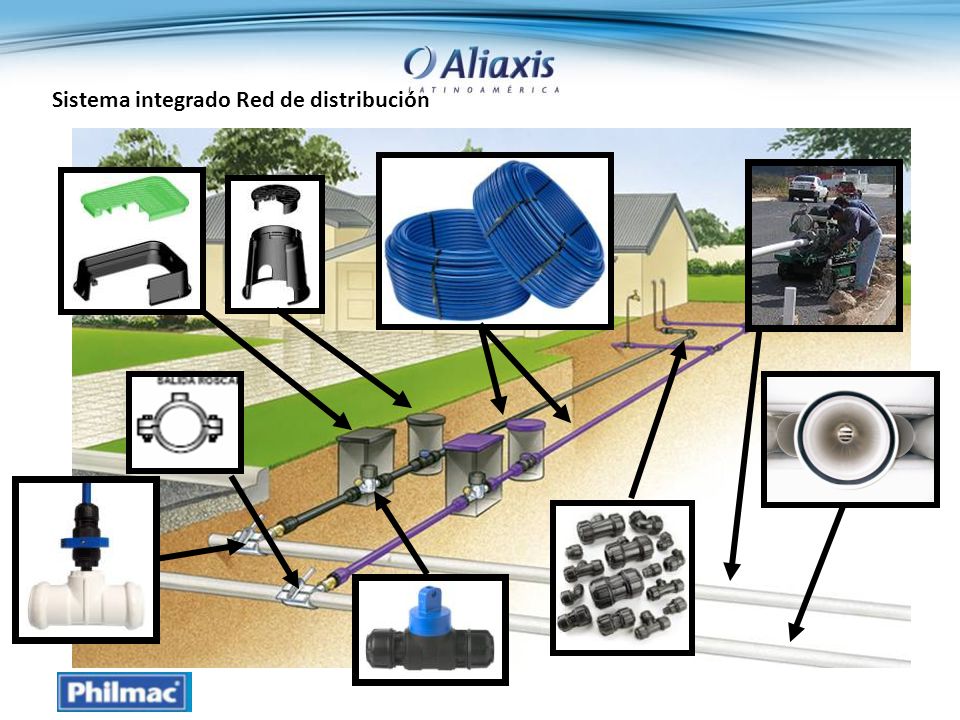

33 Sistema integrado Red de distribución

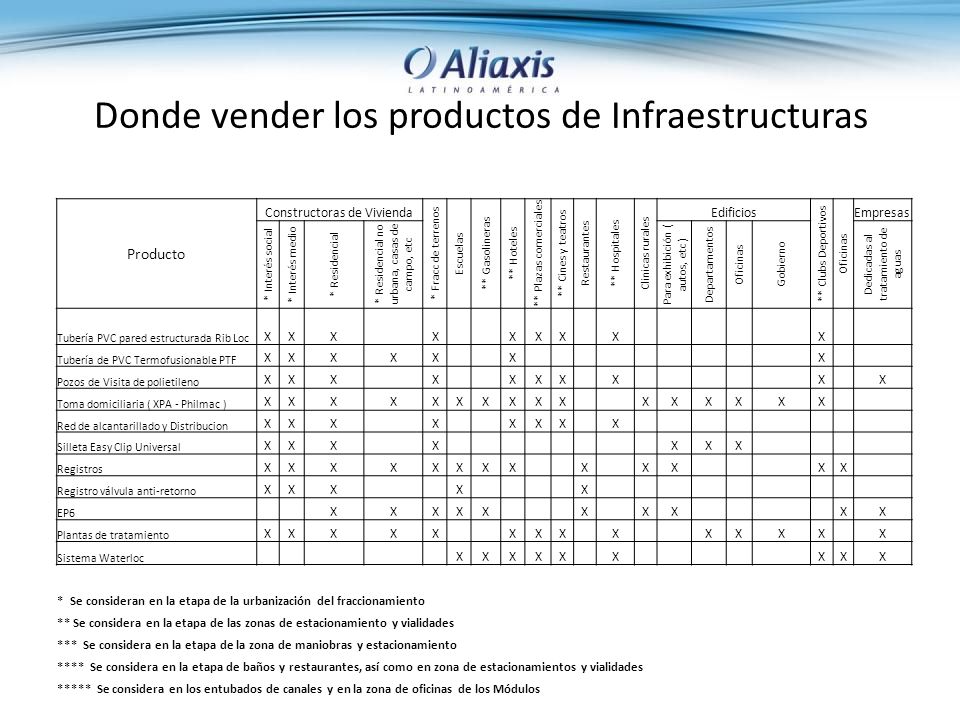

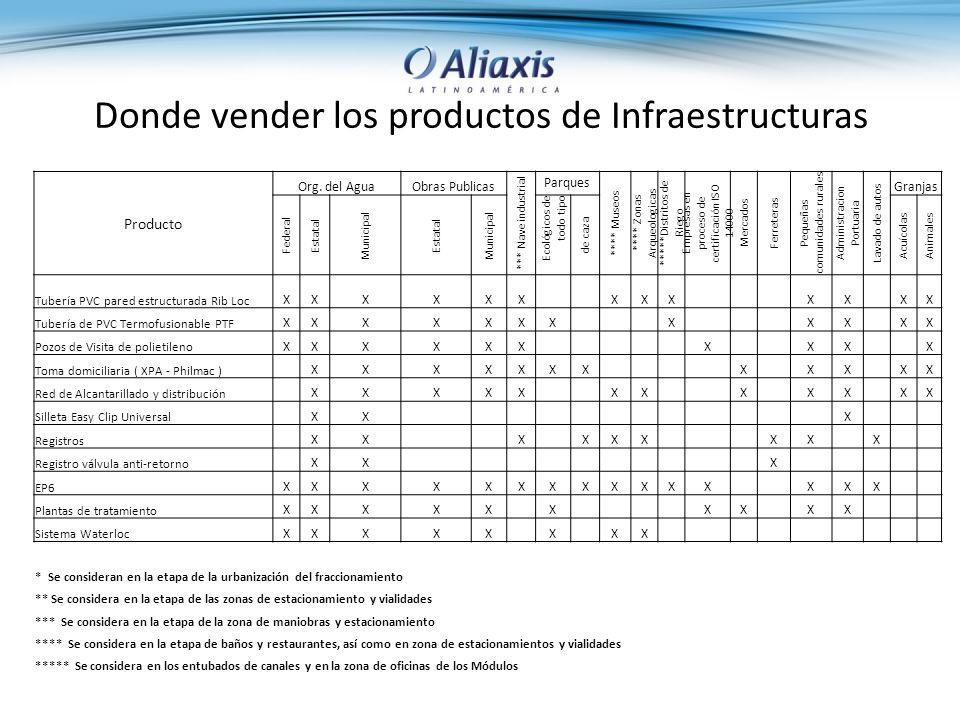

34 Donde vender los productos de Infraestructuras Producto Constructoras de Vivienda * Fracc de terrenos Escuelas ** Gasolineras ** Hoteles ** Plazas comerciales ** Cines y teatros Restaurantes ** Hospitales Clinicas rurales Edificios ** Clubs Deportivos Oficinas Empresas * Interés social * Interés medio * Residencial * Residencial no urbana, casas de campo, etc Para exhibición ( autos, etc ) Departamentos Oficinas Gobierno Dedicadas al tratamiento de aguas Tubería PVC pared estructurada Rib Loc XXX X XXX X X Tubería de PVC Termofusionable PTF XXXXX X X Pozos de Visita de polietileno XXX X XXX X X X Toma domiciliaria ( XPA - Philmac ) XXXXXXXXXX XXXXXX Red de alcantarillado y Distribucion XXX X XXX X Silleta Easy Clip Universal XXX X XXX Registros XXXXXXXX X XX XX Registro válvula anti-retorno XXX X X EP6 XXXXX X XX XX Plantas de tratamiento XXXXX XXX X XXXX X Sistema Waterloc XXXXX X XXX * Se consideran en la etapa de la urbanización del fraccionamiento ** Se considera en la etapa de las zonas de estacionamiento y vialidades *** Se considera en la etapa de la zona de maniobras y estacionamiento **** Se considera en la etapa de baños y restaurantes, así como en zona de estacionamientos y vialidades ***** Se considera en los entubados de canales y en la zona de oficinas de los Módulos

35 Producto Org. del AguaObras Publicas *** Nave industrial Parques **** Museos **** Zonas Arqueologicas *****Distritos de Riego Empresas en proceso de certificación ISO Mercados Ferreteras Pequeñas comunidades rurales Administracion Portuaria Lavado de autos Granjas Federal Estatal Municipal Estatal Municipal Ecológicos de todo tipo de caza Acuícolas Animales Tubería PVC pared estructurada Rib Loc XXXXXX XXX XX XX Tubería de PVC Termofusionable PTF XXXXXXX X XX XX Pozos de Visita de polietileno XXXXXX X XX X Toma domiciliaria ( XPA - Philmac ) XXXXXXX X XX XX Red de Alcantarillado y distribución XXXXX XX X XX XX Silleta Easy Clip Universal XX X Registros XX X XXX XX X Registro válvula anti-retorno XX X EP6 XXXXXXXXXXXX XXX Plantas de tratamiento XXXXX X XX XX Sistema Waterloc XXXXX X XX * Se consideran en la etapa de la urbanización del fraccionamiento ** Se considera en la etapa de las zonas de estacionamiento y vialidades *** Se considera en la etapa de la zona de maniobras y estacionamiento **** Se considera en la etapa de baños y restaurantes, así como en zona de estacionamientos y vialidades ***** Se considera en los entubados de canales y en la zona de oficinas de los Módulos Donde vender los productos de Infraestructuras

36 Soporte Durman NombreCorreo Red alcantarillado y Agua Pot. RibLoc Pozos de Visita PTFUltra R-46 Toma Domiciliaria Victor X Victor X XX Fernando X
