1 Barranquilla, Noviembre 5 de 2010 Consejo Nacional de Operación de Gas Natural 1 Consejo Nacional de Operación de Gas, Reunión Plenaria No. 083 de 2010

2 Orden del día Verificación del quórum y aprobación del acta No. 83 (anexa). Preparativos para la conexión de LTO 2 Informe del Secretario Técnico del CNO-Gas y asuntos a consideración del Consejo. Presentación para aprobación del Documento guía para la prestación del servicio de Parqueo. Presentación para comentarios del Plan de Abastecimiento de Gas Natural – UPME- Consejo Nacional de Operación de Gas Natural 2

3 Orden del día (2) Presentación de XM-CND sobre Panorama Energético y Eléctrico Adopción de Protocolos y Acuerdos Operativos (Prop. Aplazarlo) Definición y priorización de actividades del Plan de Trabajo del Consejo (Prop. Aplazarlo). Otros Consejo Nacional de Operación de Gas Natural 3

4 Orden del día Otros temas 1. Vehículo de asignación / Contratos de fuente Guajira para suministro del segmento regulado; (Gas Natural) 2. Procedimiento de asignación de gas remanente para otros segmentos, si no se declara el RP en los términos acordado en las reuniones del CNO del 6 y 11 de octubre.(Gas Natural). Consejo Nacional de Operación de Gas Natural 4

5 1. Coordinación de Mantenimientos Consejo Nacional de Operación de Gas Natural 5

6 2. Aprobación del Documento Guía para prestar servicio de Parqueo Consejo Nacional de Operación de Gas Natural 6

7 Términos y condiciones servicio de Parqueo Artículo 29, Servicios de Parqueo El Consejo Nacional de Operación de Gas Natural elaborará un documento marco para que cada transportador defina los términos y condiciones del servicio de Parqueo. Para ello dispondrá de un término de tres (3) Meses contados a partir de la entrada en vigencia de la presente Resolución. Consejo Nacional de Operación de Gas Natural 7

8 29.1 Condiciones generales para la prestación del servicio de Parqueo (CREG). El servicio de Parqueo se regirá por las siguientes condiciones generales: No deberá comprometer la prestación del servicio de transporte pactado en contratos firmes. El transportador no deberá comprometer la capacidad disponible primaria. La remuneración del servicio será establecida libremente Consejo Nacional de Operación de Gas Natural 8

9 Principios de elaboración del documento Guía Alcance limitado a aspectos operativos El servicio de Parqueo no debe comprometer los siguientes elementos: La continuidad del servicio de los usuarios Los compromisos pactados con contratos en firme de transporte La Capacidad Disponible Primaria de Transporte. La seguridad de yacimientos, infraestructura de producción y tratamiento, gasoductos e instalaciones de consumidores. Consejo Nacional de Operación de Gas Natural 9

10 Principios de elaboración del documento Guía Debe haber determinación transparente y objetiva del gas correspondiente a: Empaquetamiento Operativo Gas de Parqueo Consejo Nacional de Operación de Gas Natural 10

11 Elementos generales de la propuesta La capacidad de parqueo es de naturaleza dinámica y depende de la situación operativa diaria. Es un servicio interrumplible subordinado al servicio de transporte- Cuando se utiliza capacidad firme contratada debe existir aceptación por parte del titular. No debe comprometer continuidad ni seguridad de productores y terceros. Consejo Nacional de Operación de Gas Natural 11

12 Definiciones del Consejo Gas de Empaquetamiento Diario Operativo: Es el volumen de gas natural contenido en un sistema de transporte de gas, estimado diariamente por el Transportador con base en modelos de dinámica de fluidos a condiciones físicas de operación proyectadas para el Día de Gas correspondiente, que permite asegurar el movimiento seguro del fluido transportado cumpliendo con las presiones y demás parámetros de operación del gasoducto. Este gas no debe incluir Gas de Parqueo Capacidad de Parqueo: Es la Capacidad de almacenamiento en un gasoducto, expresada en unidades de volumen (MPC), que permite a un transportador almacenar Gas de Parqueo en un tramo o grupo de gasoductos del SNT por un período determinado Consejo Nacional de Operación de Gas Natural 12

13 Modalidades de servicio de Parqueo El servicio de Parqueo contempla dos modalidades: Parqueo utilizando derechos de capacidad correspondientes a contratos de transporte en firme no nominados. Parqueo utilizando Capacidad Disponible Primaria del transportador. Consejo Nacional de Operación de Gas Natural 13

14 Determinación de Capacidades de Parqueo El gas de empaquetamiento operativo será definido por cada transportador. Esta cantidad de gas está asociada a cada sistema de transporte, a las condiciones hidráulicas de flujo y a su configuración (estaciones compresoras, puntos de consumo de gas y entrada de gas). El gas de parqueo será calculado teniendo en cuenta como límite las condiciones máximas y mínimas de presión permitidas de descarga y succión de las estaciones compresoras instaladas en el sistema de transporte y las MPOE definidas por el transportador bajo sus criterios de operación segura. Consejo Nacional de Operación de Gas Natural 14

15 Determinación de Capacidad de Parqueo En el modelo de flujo dinámico, se inyectará desde el Punto de Entrada del gas a parquear (por parte del remitentes) a los tramos del sistema de transporte con capacidad de almacenamiento, tanto gas como permita este haciendo iteraciones en las cuales la cantidad de gas a parquear de tal forma que el mismo nunca exceda las MPOE del Sistema de Transporte. Consejo Nacional de Operación de Gas Natural 15

16 Otros aspectos La inyección del gas a parquear se efectuará en el ciclo de suministro. Para el retiro del gas parqueado habrá una nominación de extracción de Gas de Parqueo al transportador en el ciclo de nominación de transporte. La asignación del Gas de Parqueo en situación de restricción seguirá lo dispuesto en el Decreto 880 de 2007 o en la disposición particular según sea el caso. Consejo Nacional de Operación de Gas Natural 16

17 3. Preparativos para la conexión de LTO 2 Consejo Nacional de Operación de Gas Natural 17

18 Protocolos de comunicación y coordinación de operación Objetivos Divulgar situación del Sistema Coordinar Operación. Instrumentos Balance diario de gas Informe diario de avance del mantenimiento Teleconferencia diaria de coordinación Reporte de emergencias Publico objetivo Consejo Nacional de Operación de Gas Natural 18

19 Objetivos Establecer procedimientos para: Transmitir información operativa entre los principales operadores de la infraestructura de Producción y Transporte de gas natural. Coordinar la operación integrada Producción – Transporte. Coordinar operación con el sector eléctrico Transmitir información operativa a usuarios y público en general Consejo Nacional de Operación de Gas Natural 19

20 Balance Diario de Gas 0:00 horas Productores y Transportadores envían nominaciones y asignaciones por sector de consumo al concluir ciclo de nominación. CNOGas consolida y publica en su web antes de las 0:00 del Día de Gas. CNOGas envía Balance Diario al Minminas, Superservicios, CREG, los Agentes y en la web. Se produciría hasta que se levante el RP. Consejo Nacional de Operación de Gas Natural 20

21 Reporte de avance del evento 9:00 horas. El Productor- Operador del campo reporta diariamente, de forma sucinta el avance del cronograma de las principales actividades antes de las 8 a.m. El reporte es entregado al Ministerio de Minas y Energía, SSPD, CREG, miembros del Comité Gas Electricidad, Distribuidores y Comercializadores, Comercializadores, Grandes Usuarios atendidos directamente. Se producirían del 13 al 26 de noviembre. Consejo Nacional de Operación de Gas Natural 21

22 Teleconferencia de coordinación 9:00 horas Diariamente utilizando el enlace actual enjtrarán en conferencia de coordinación operativa: Productores involucrados (BP, Ecopetrol, Chevron) Transportadores involucrados (TGI) XM CNOGas Distribuidores principales (GN, GO, ALCANOS y EPM) Se mantendría del 13 al 26 de noviembre. Consejo Nacional de Operación de Gas Natural 22

23 Objetivos de la Teleconferencia Situación operativa del dia anterior Disponibilidades de capacidad de producción y transporte proyectadas para el próximo dia. Eventos que afecten las capacidades de producción. Mantenimientos Programados proyectados. Eventos que puedan afectar la continuidad del servicio. Avances en actividades de expansión o mantenimiento. Consejo Nacional de Operación de Gas Natural 23

24 Reportes de emergencias operativas Una hora después de conocido el evento El Productor Operador o el Transportador reportarán hasta una hora después de ocurrido en evento las características del mismo. Dicha información será conocida inicialmente por el Comité Gas Electricidad Productores (4) Transportadores (2) XM CNOGas Consejo Nacional de Operación de Gas Natural 24

25 Registro de acuerdos en Teleconferencias La secretaria del evento materializada en Ayudas Memorias diarias de las Teleconferencias y emisión de boletines diarios de mantenimientos será llevada a cabo por el Productor Operador. Consejo Nacional de Operación de Gas Natural 25

26 Actividades previas Consolidación de demanda de sectores prioritarios. Centralización de información de declaraciones de demandas reguladas (Agentes y Minminas) Centralización de históricos de nominación de transporte (promedio diario del transportador del último mes). En caso de inconsistencias priman las declaraciones al Minminas. De no existir declaración se tomaría el promedio histórico. Consejo Nacional de Operación de Gas Natural 26

27 4. Informe del Secretario Técnico Consejo Nacional de Operación de Gas Natural 27

28 Informe del Secretario Técnico Avances en la adopción de Protocolos y Acuerdos Operativos. Recomendaciones al Minminas ante Racionamientos Programados Elaboración de Balances Diarios de gas natural Evaluación del curso de LNG y realización de un seminario. Participaciones públicas del CNOGas (Naturgas y Acolgen) Consejo Nacional de Operación de Gas Natural 28

29 Consejo Nacional de Operación de Gas Natural 29

30 5. Evolución histórica de oferta y demanda Consejo Nacional de Operación de Gas Natural 30

31 Evolución Consejo Nacional de Operación de Gas Natural 31

32 Capacidades proyectadas de producción y transporte Mantenimientos y expansiones, Período enero diciembre 2010 Consejo Nacional de Operación de Gas Natural 32

33 Comentarios Consejo Nacional de Operación de Gas Natural 33

34 Comentarios En el bimestre septiembre, octubre se destacan los siguientes hechos: Entra en operación la expansión del gasoducto Ballena – Barranca alcanzando una capacidad de transporte de 260 MPCD. Entra en operación el Loop El Camilo, con lo cual el tramo la Capacidad del Tramo La Belleza Vasconia alcanza los 134 MPCD. Se incrementa la demanda industrial del interior del país como consecuencia de la entrada de la Planta de Hidrotratamiento en el Complejo Industrial de Barrancabermeja CIB. La capacidad de producción de gas en Gibraltar estará disponible a partir del mes de enero con 30 GBTUD, alcanzando 36 GBTUD en marzo Consejo Nacional de Operación de Gas Natural 34

35 Pronósticos Consejo Nacional de Operación de Gas Natural 35

36 Comentarios Se proyecta la entrada de Gasoducto Gibraltar Bucaramanga para el primer trimestre de Consejo Nacional de Operación de Gas Natural 36

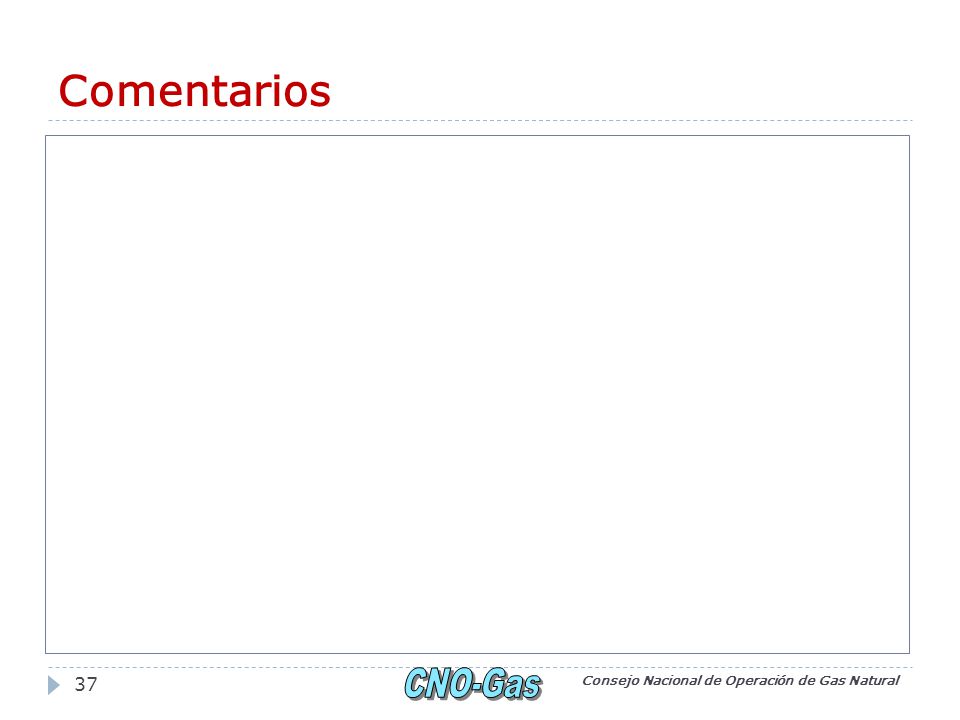

37 Comentarios Consejo Nacional de Operación de Gas Natural 37

38 6. Otros Consejo Nacional de Operación de Gas Natural 38
