1 TÍTULO DE LA PRESENTACIÓN
18/09/2001 TELECOMUNICACIONES Y REDES 2012 CODENSA - MUCHO MÁS QUE ENERGÍA

2 TÍTULO DE LA PRESENTACIÓN

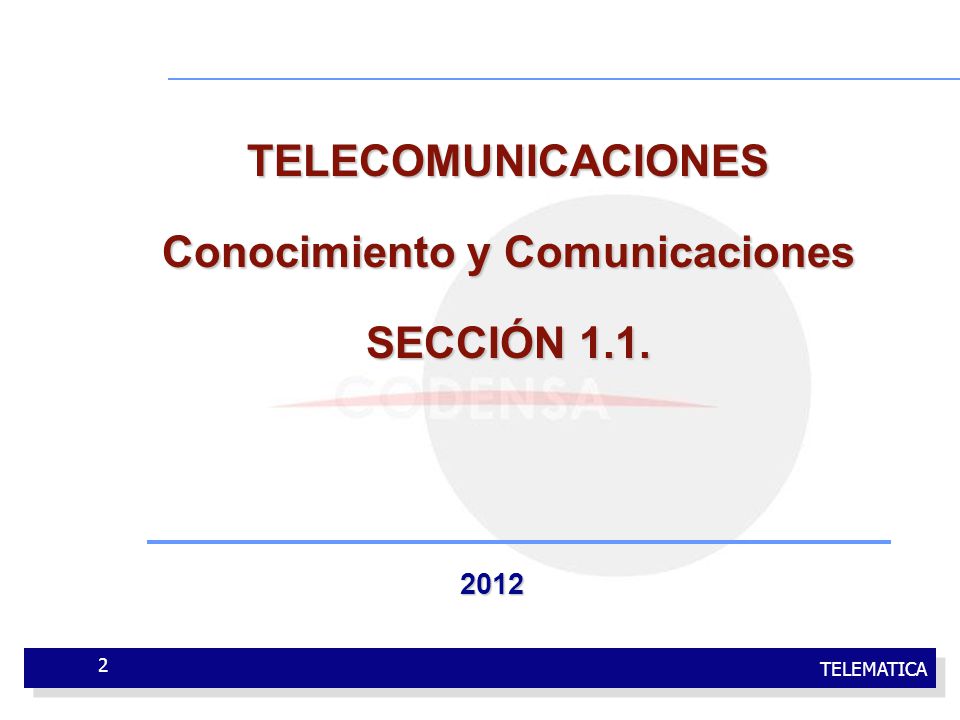

18/09/2001 TELECOMUNICACIONES Conocimiento y Comunicaciones SECCIÓN 1.1. 2012 CODENSA - MUCHO MÁS QUE ENERGÍA

3 TÍTULO DE LA PRESENTACIÓN

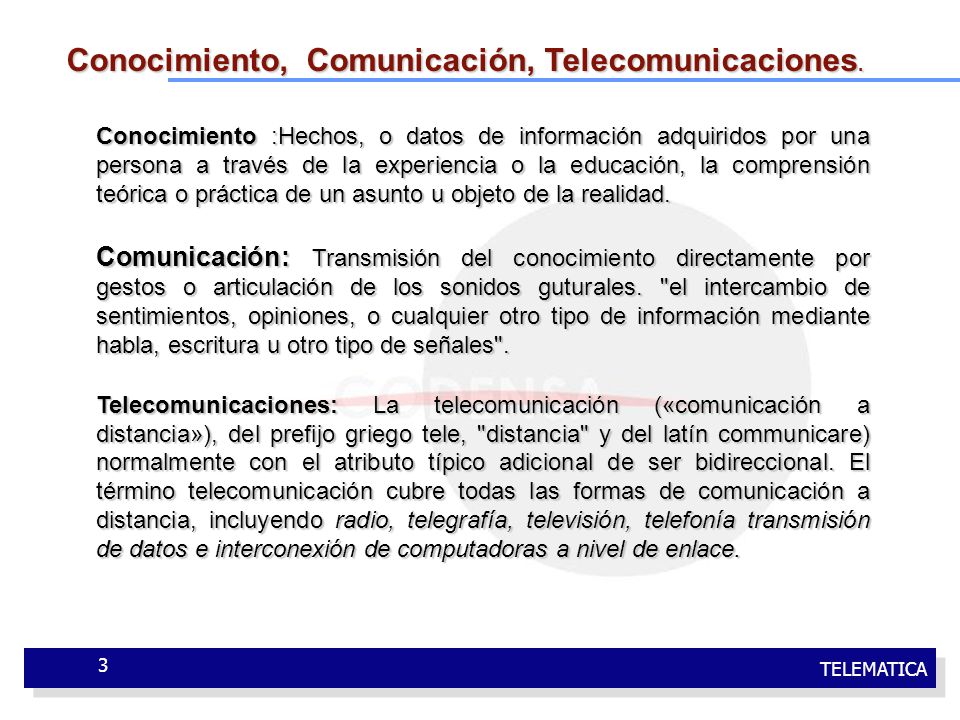

18/09/2001 Conocimiento, Comunicación, Telecomunicaciones. Conocimiento :Hechos, o datos de información adquiridos por una persona a través de la experiencia o la educación, la comprensión teórica o práctica de un asunto u objeto de la realidad. Comunicación: Transmisión del conocimiento directamente por gestos o articulación de los sonidos guturales. "el intercambio de sentimientos, opiniones, o cualquier otro tipo de información mediante habla, escritura u otro tipo de señales". Telecomunicaciones: La telecomunicación («comunicación a distancia»), del prefijo griego tele, "distancia" y del latín communicare) normalmente con el atributo típico adicional de ser bidireccional. El término telecomunicación cubre todas las formas de comunicación a distancia, incluyendo radio, telegrafía, televisión, telefonía transmisión de datos e interconexión de computadoras a nivel de enlace. CODENSA - MUCHO MÁS QUE ENERGÍA

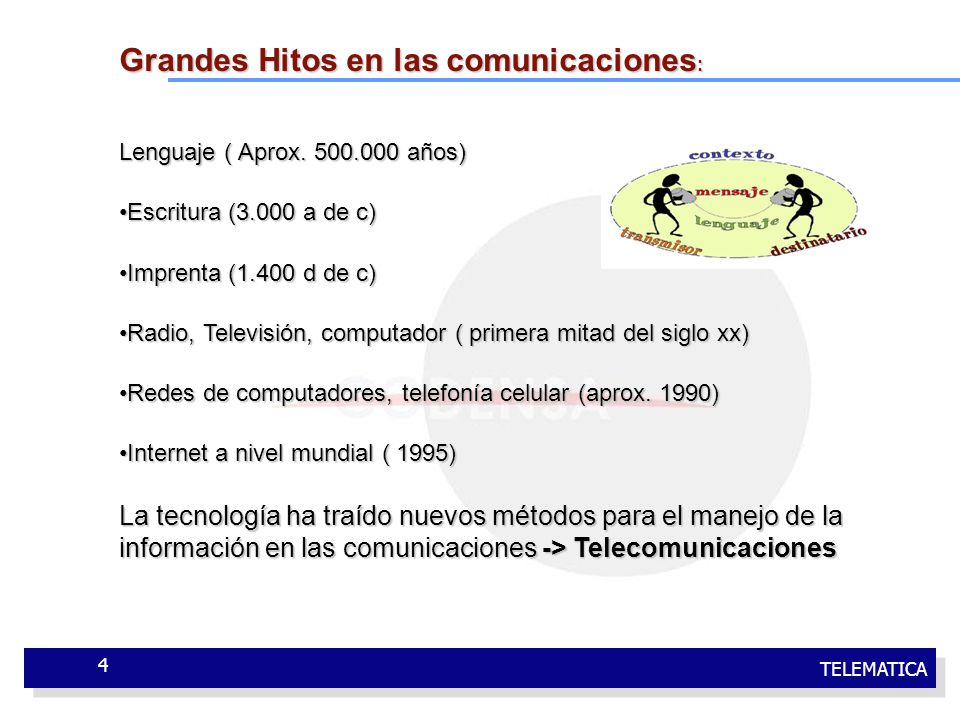

4 TÍTULO DE LA PRESENTACIÓN
18/09/2001 Grandes Hitos en las comunicaciones: Lenguaje ( Aprox años) Escritura (3.000 a de c) Imprenta (1.400 d de c) Radio, Televisión, computador ( primera mitad del siglo xx) Redes de computadores, telefonía celular (aprox. 1990) Internet a nivel mundial ( 1995) La tecnología ha traído nuevos métodos para el manejo de la información en las comunicaciones -> Telecomunicaciones CODENSA - MUCHO MÁS QUE ENERGÍA

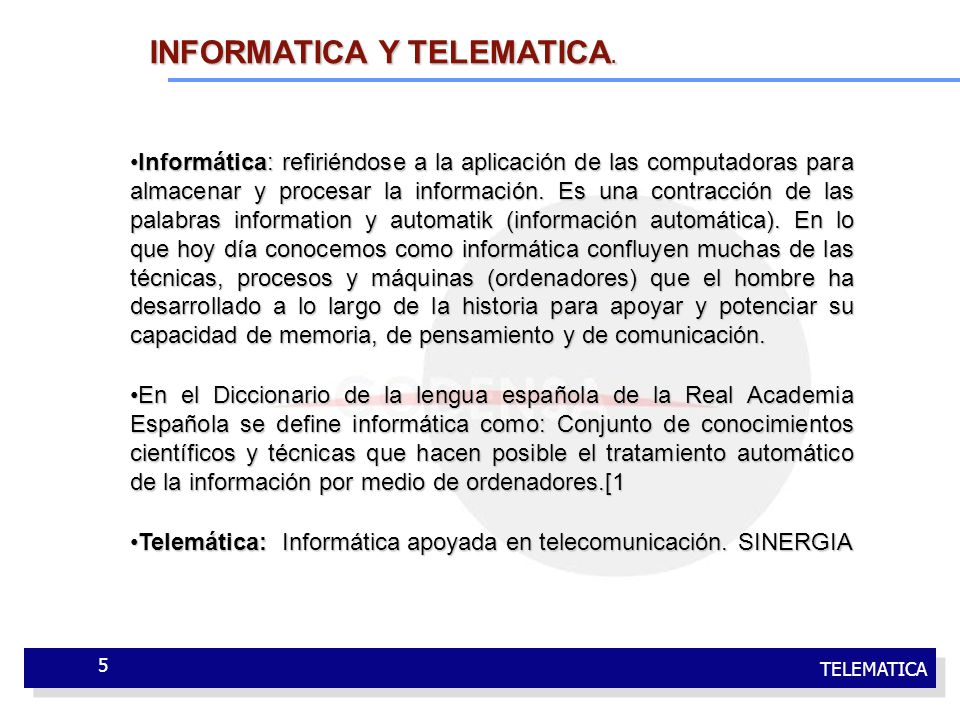

5 TÍTULO DE LA PRESENTACIÓN
18/09/2001 INFORMATICA Y TELEMATICA. Informática: refiriéndose a la aplicación de las computadoras para almacenar y procesar la información. Es una contracción de las palabras information y automatik (información automática). En lo que hoy día conocemos como informática confluyen muchas de las técnicas, procesos y máquinas (ordenadores) que el hombre ha desarrollado a lo largo de la historia para apoyar y potenciar su capacidad de memoria, de pensamiento y de comunicación. En el Diccionario de la lengua española de la Real Academia Española se define informática como: Conjunto de conocimientos científicos y técnicas que hacen posible el tratamiento automático de la información por medio de ordenadores.[1 Telemática: Informática apoyada en telecomunicación. SINERGIA CODENSA - MUCHO MÁS QUE ENERGÍA

6 TÍTULO DE LA PRESENTACIÓN

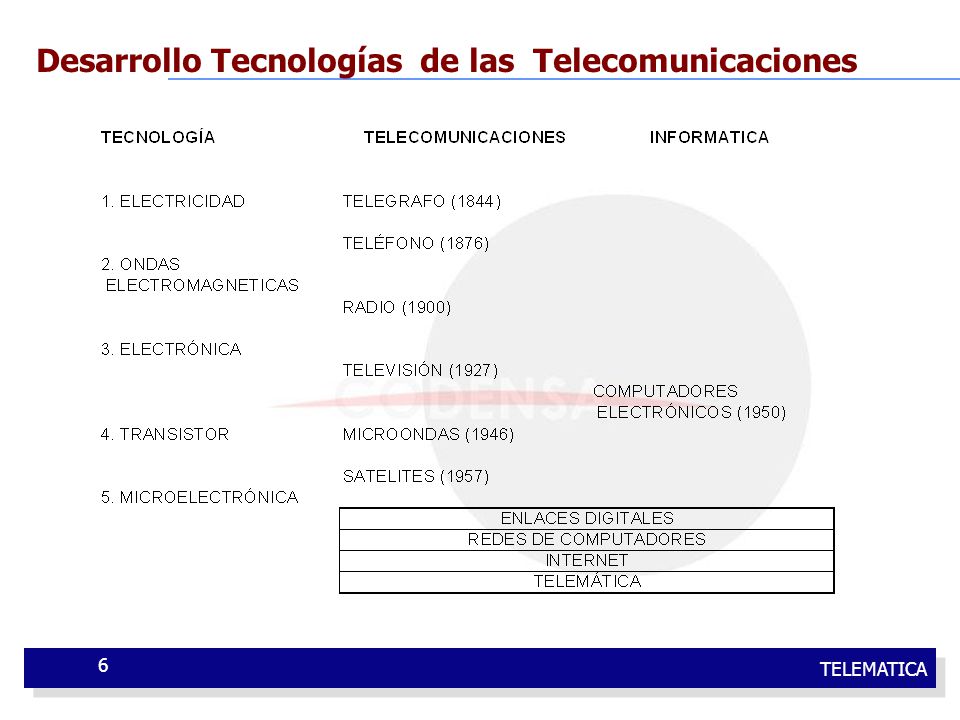

18/09/2001 Desarrollo Tecnologías de las Telecomunicaciones CODENSA - MUCHO MÁS QUE ENERGÍA

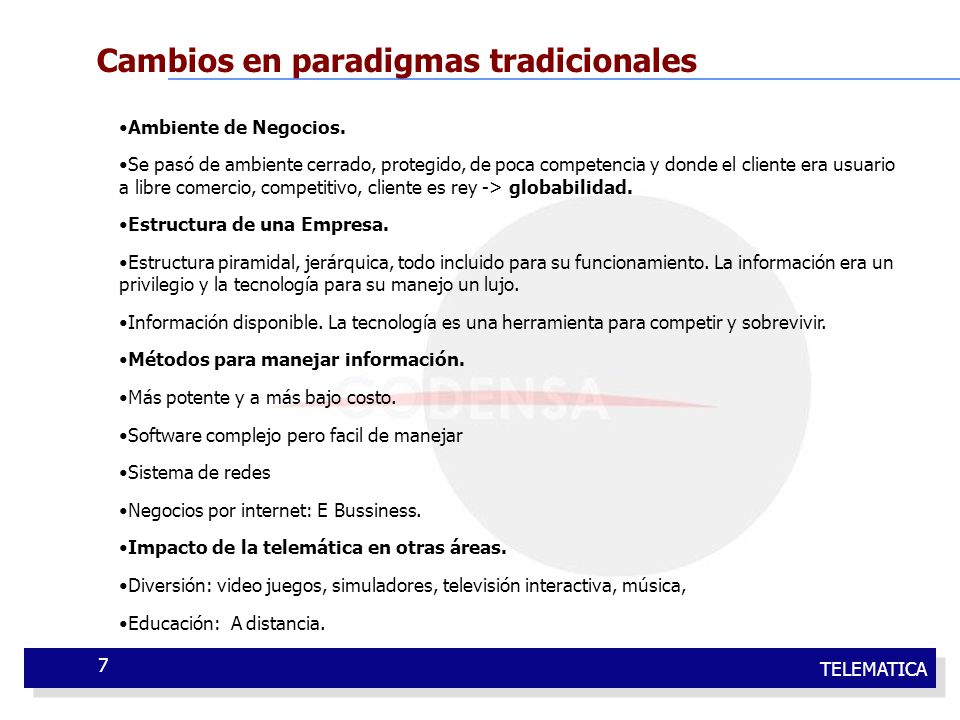

7 TÍTULO DE LA PRESENTACIÓN
18/09/2001 Cambios en paradigmas tradicionales Ambiente de Negocios. Se pasó de ambiente cerrado, protegido, de poca competencia y donde el cliente era usuario a libre comercio, competitivo, cliente es rey -> globabilidad. Estructura de una Empresa. Estructura piramidal, jerárquica, todo incluido para su funcionamiento. La información era un privilegio y la tecnología para su manejo un lujo. Información disponible. La tecnología es una herramienta para competir y sobrevivir. Métodos para manejar información. Más potente y a más bajo costo. Software complejo pero facil de manejar Sistema de redes Negocios por internet: E Bussiness. Impacto de la telemática en otras áreas. Diversión: video juegos, simuladores, televisión interactiva, música, Educación: A distancia. CODENSA - MUCHO MÁS QUE ENERGÍA

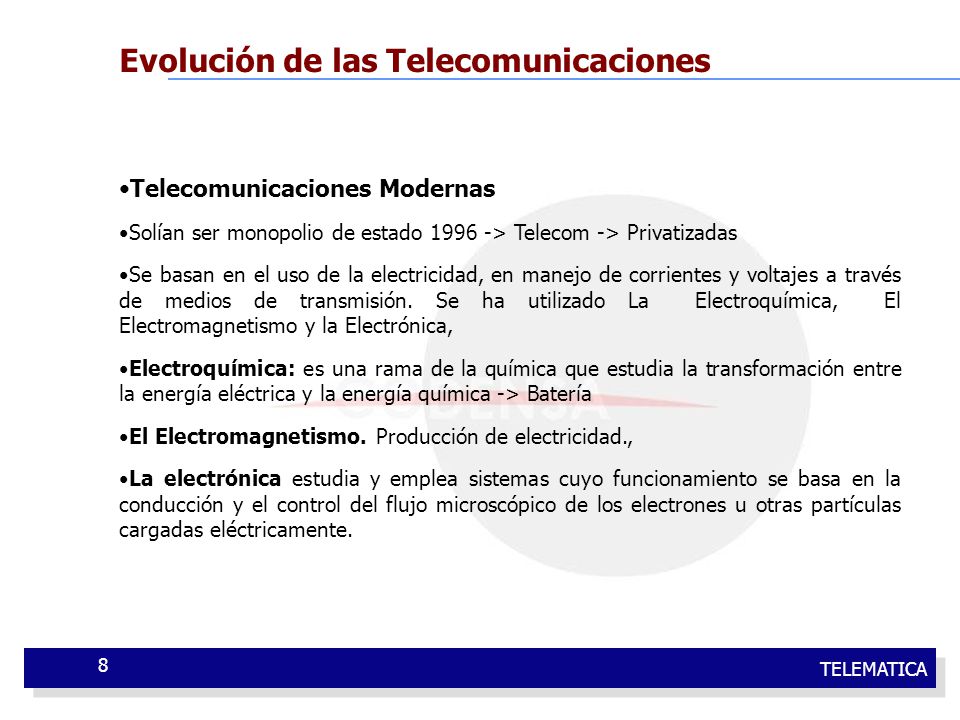

8 TÍTULO DE LA PRESENTACIÓN
18/09/2001 Evolución de las Telecomunicaciones Telecomunicaciones Modernas Solían ser monopolio de estado > Telecom -> Privatizadas Se basan en el uso de la electricidad, en manejo de corrientes y voltajes a través de medios de transmisión. Se ha utilizado La Electroquímica, El Electromagnetismo y la Electrónica, Electroquímica: es una rama de la química que estudia la transformación entre la energía eléctrica y la energía química -> Batería El Electromagnetismo. Producción de electricidad., La electrónica estudia y emplea sistemas cuyo funcionamiento se basa en la conducción y el control del flujo microscópico de los electrones u otras partículas cargadas eléctricamente. CODENSA - MUCHO MÁS QUE ENERGÍA

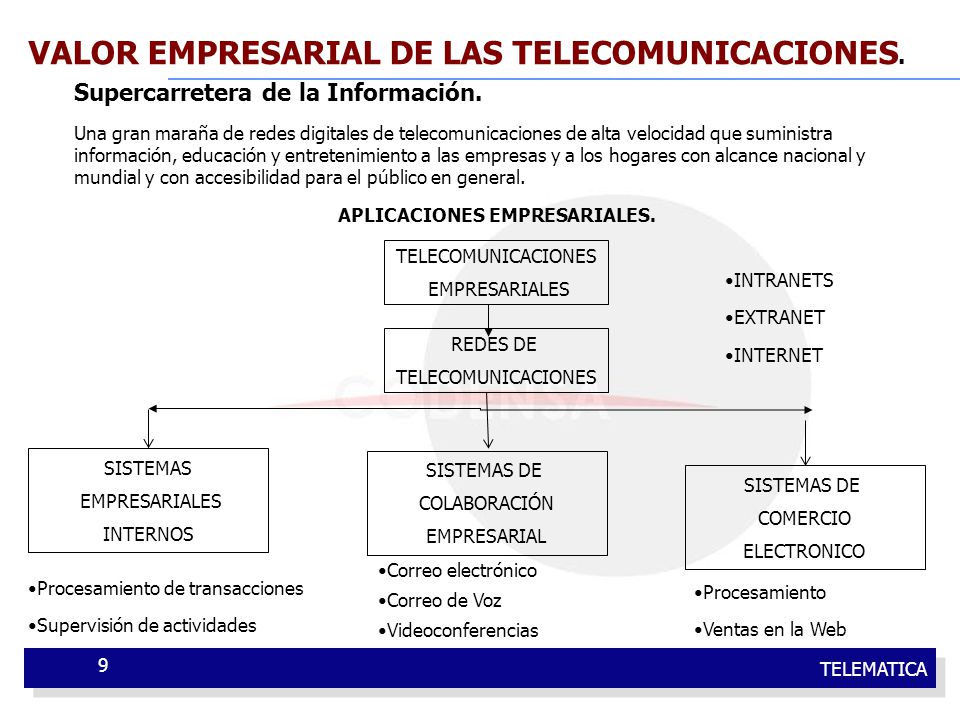

9 TÍTULO DE LA PRESENTACIÓN
18/09/2001 VALOR EMPRESARIAL DE LAS TELECOMUNICACIONES. Supercarretera de la Información. Una gran maraña de redes digitales de telecomunicaciones de alta velocidad que suministra información, educación y entretenimiento a las empresas y a los hogares con alcance nacional y mundial y con accesibilidad para el público en general. APLICACIONES EMPRESARIALES. TELECOMUNICACIONES EMPRESARIALES INTRANETS EXTRANET INTERNET REDES DE TELECOMUNICACIONES SISTEMAS EMPRESARIALES INTERNOS SISTEMAS DE COLABORACIÓN EMPRESARIAL SISTEMAS DE COMERCIO ELECTRONICO Correo electrónico Correo de Voz Videoconferencias Procesamiento de transacciones Supervisión de actividades Procesamiento Ventas en la Web CODENSA - MUCHO MÁS QUE ENERGÍA

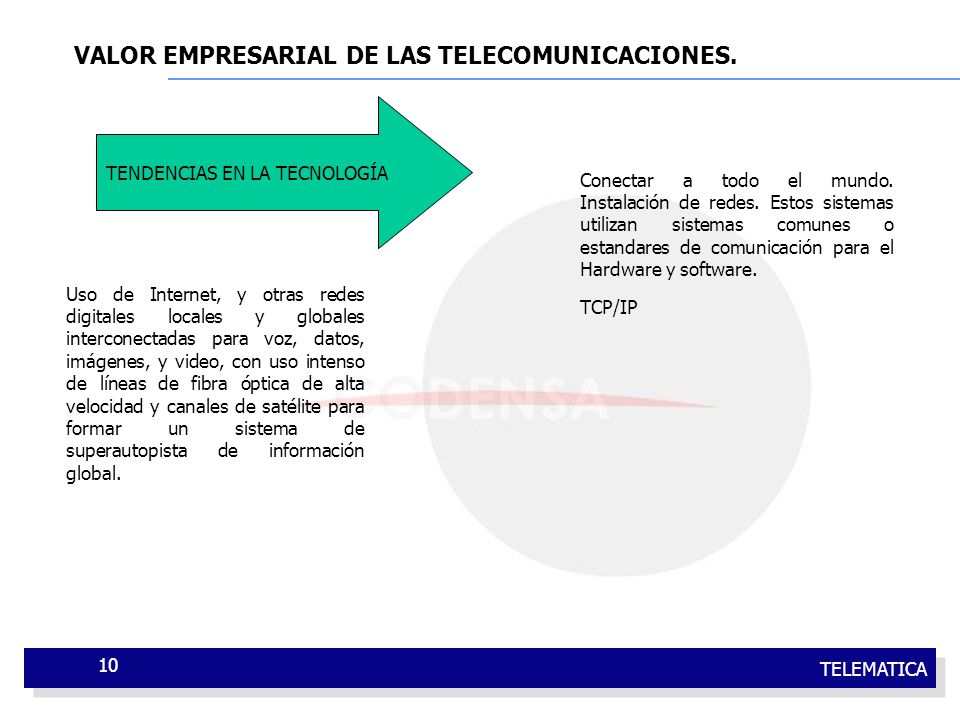

10 TÍTULO DE LA PRESENTACIÓN
18/09/2001 VALOR EMPRESARIAL DE LAS TELECOMUNICACIONES. TENDENCIAS EN LA TECNOLOGÍA Conectar a todo el mundo. Instalación de redes. Estos sistemas utilizan sistemas comunes o estandares de comunicación para el Hardware y software. TCP/IP Uso de Internet, y otras redes digitales locales y globales interconectadas para voz, datos, imágenes, y video, con uso intenso de líneas de fibra óptica de alta velocidad y canales de satélite para formar un sistema de superautopista de información global. CODENSA - MUCHO MÁS QUE ENERGÍA

11 TÍTULO DE LA PRESENTACIÓN

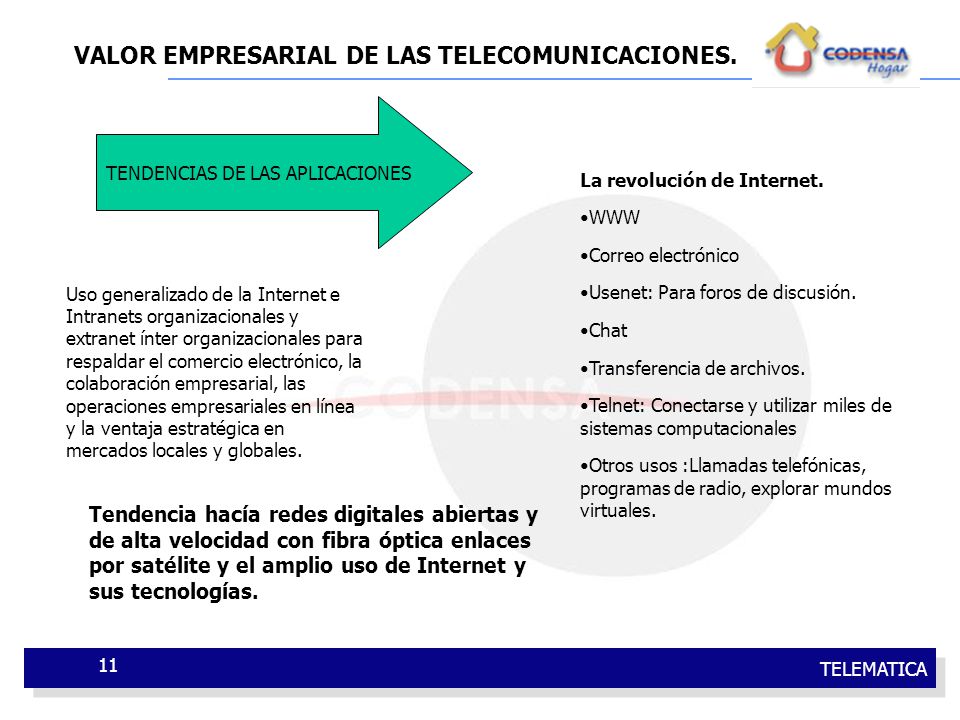

18/09/2001 VALOR EMPRESARIAL DE LAS TELECOMUNICACIONES. TENDENCIAS DE LAS APLICACIONES La revolución de Internet. WWW Correo electrónico Usenet: Para foros de discusión. Chat Transferencia de archivos. Telnet: Conectarse y utilizar miles de sistemas computacionales Otros usos :Llamadas telefónicas, programas de radio, explorar mundos virtuales. Uso generalizado de la Internet e Intranets organizacionales y extranet ínter organizacionales para respaldar el comercio electrónico, la colaboración empresarial, las operaciones empresariales en línea y la ventaja estratégica en mercados locales y globales. Tendencia hacía redes digitales abiertas y de alta velocidad con fibra óptica enlaces por satélite y el amplio uso de Internet y sus tecnologías. CODENSA - MUCHO MÁS QUE ENERGÍA

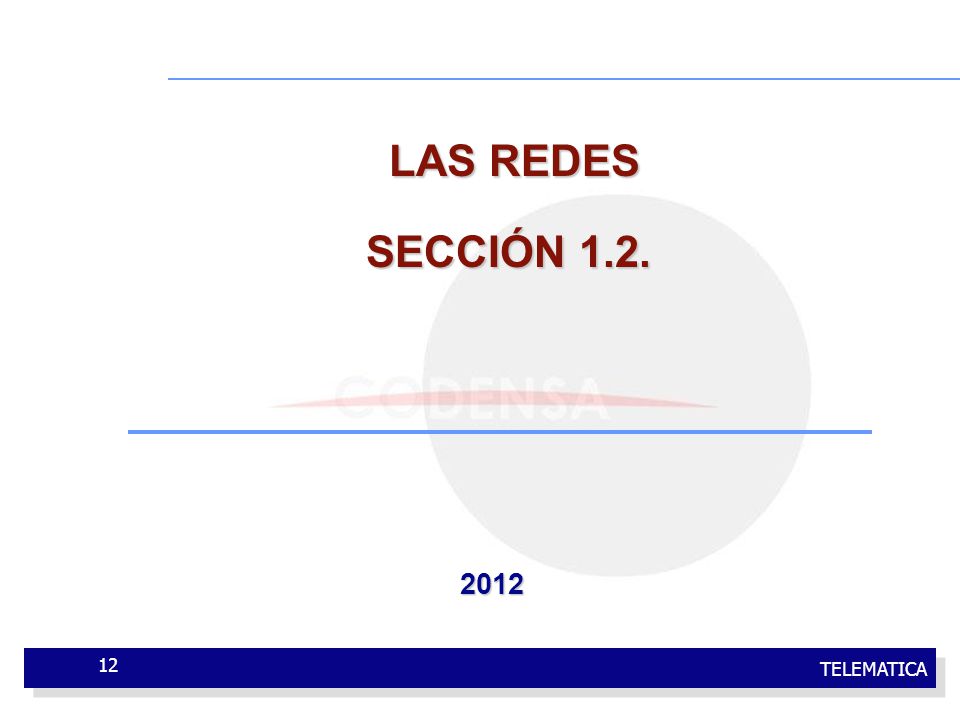

12 TÍTULO DE LA PRESENTACIÓN
18/09/2001 LAS REDES SECCIÓN 1.2. 2012 CODENSA - MUCHO MÁS QUE ENERGÍA

13 TÍTULO DE LA PRESENTACIÓN

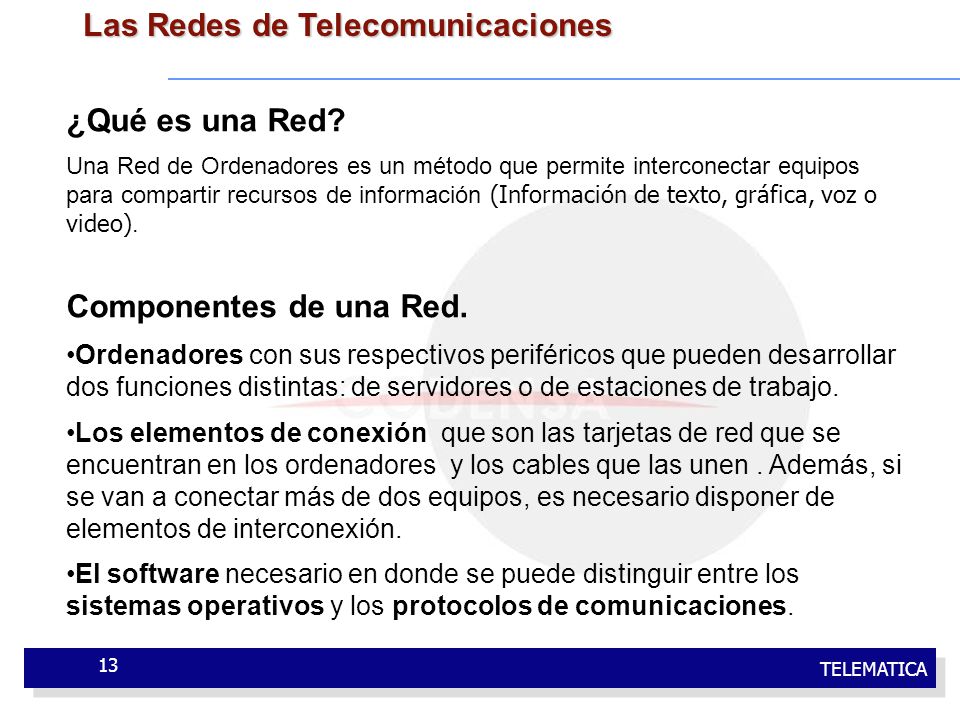

Las Redes de Telecomunicaciones 18/09/2001 ¿Qué es una Red? Una Red de Ordenadores es un método que permite interconectar equipos para compartir recursos de información (Información de texto, gráfica, voz o video). Componentes de una Red. Ordenadores con sus respectivos periféricos que pueden desarrollar dos funciones distintas: de servidores o de estaciones de trabajo. Los elementos de conexión que son las tarjetas de red que se encuentran en los ordenadores y los cables que las unen . Además, si se van a conectar más de dos equipos, es necesario disponer de elementos de interconexión. El software necesario en donde se puede distinguir entre los sistemas operativos y los protocolos de comunicaciones. CODENSA - MUCHO MÁS QUE ENERGÍA

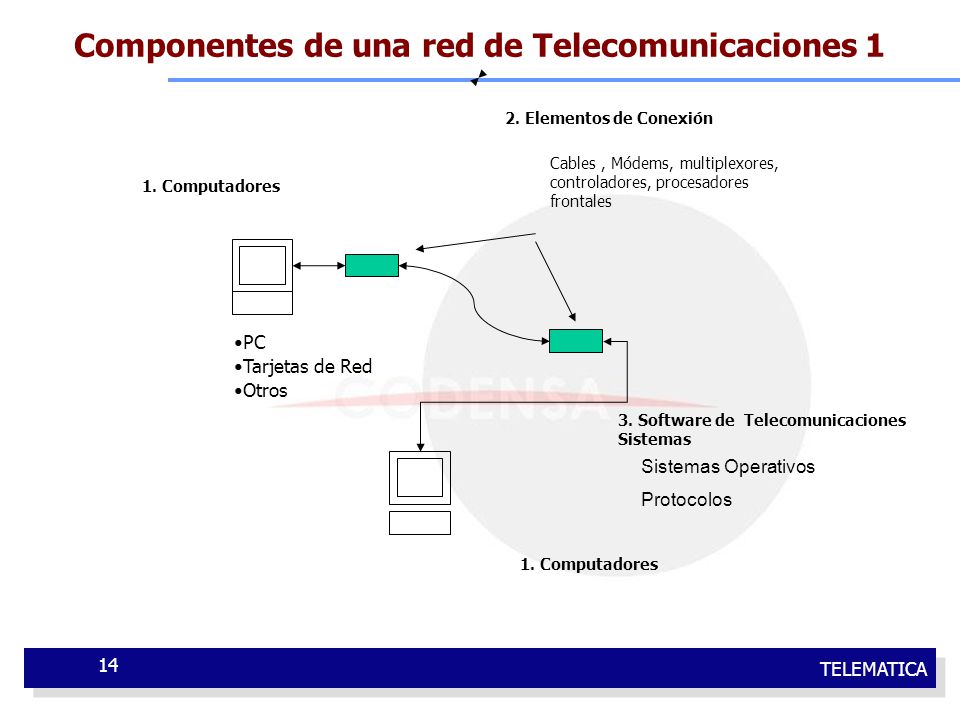

14 TÍTULO DE LA PRESENTACIÓN
18/09/2001 Componentes de una red de Telecomunicaciones 1 2. Elementos de Conexión Cables , Módems, multiplexores, controladores, procesadores frontales 1. Computadores PC Tarjetas de Red Otros 3. Software de Telecomunicaciones Sistemas Sistemas Operativos Protocolos 1. Computadores CODENSA - MUCHO MÁS QUE ENERGÍA

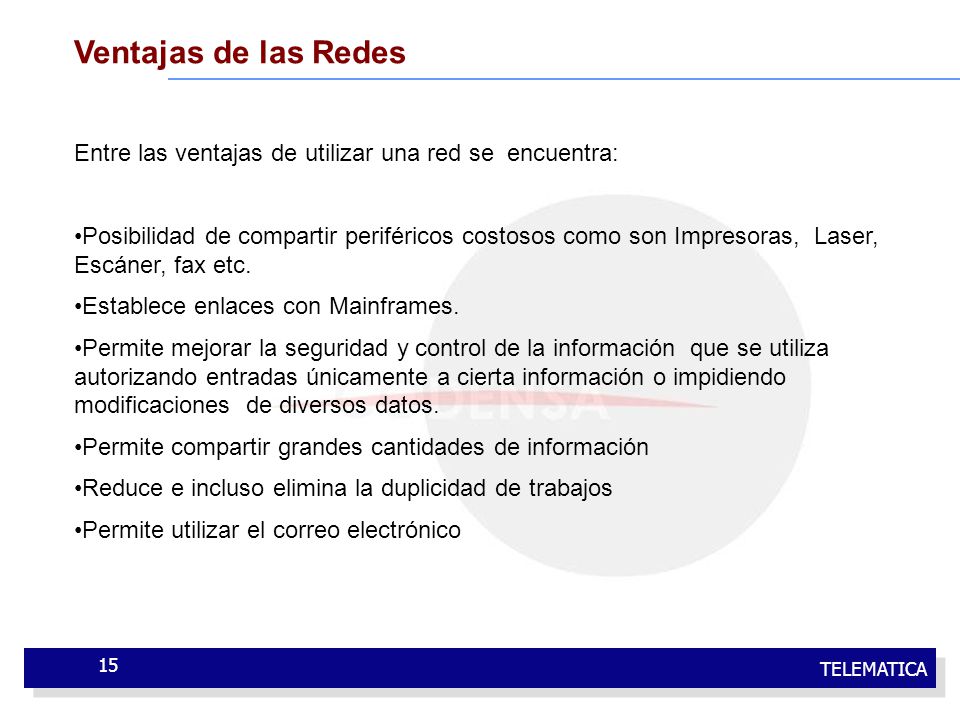

15 TÍTULO DE LA PRESENTACIÓN
18/09/2001 Ventajas de las Redes Entre las ventajas de utilizar una red se encuentra: Posibilidad de compartir periféricos costosos como son Impresoras, Laser, Escáner, fax etc. Establece enlaces con Mainframes. Permite mejorar la seguridad y control de la información que se utiliza autorizando entradas únicamente a cierta información o impidiendo modificaciones de diversos datos. Permite compartir grandes cantidades de información Reduce e incluso elimina la duplicidad de trabajos Permite utilizar el correo electrónico CODENSA - MUCHO MÁS QUE ENERGÍA

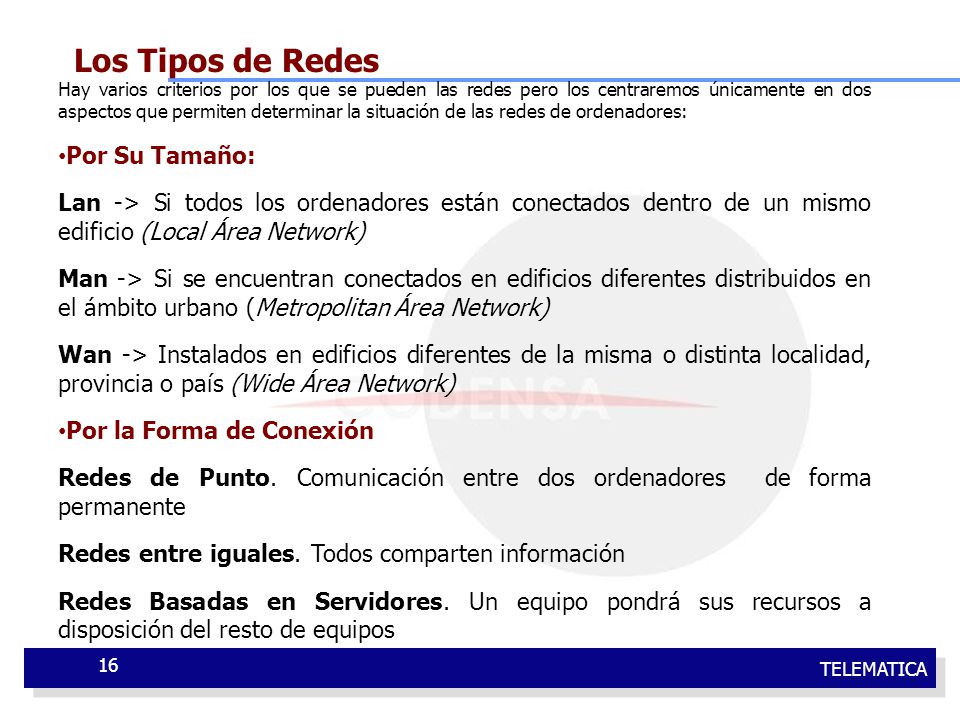

16 TÍTULO DE LA PRESENTACIÓN
18/09/2001 Los Tipos de Redes Hay varios criterios por los que se pueden las redes pero los centraremos únicamente en dos aspectos que permiten determinar la situación de las redes de ordenadores: Por Su Tamaño: Lan -> Si todos los ordenadores están conectados dentro de un mismo edificio (Local Área Network) Man -> Si se encuentran conectados en edificios diferentes distribuidos en el ámbito urbano (Metropolitan Área Network) Wan -> Instalados en edificios diferentes de la misma o distinta localidad, provincia o país (Wide Área Network) Por la Forma de Conexión Redes de Punto. Comunicación entre dos ordenadores de forma permanente Redes entre iguales. Todos comparten información Redes Basadas en Servidores. Un equipo pondrá sus recursos a disposición del resto de equipos CODENSA - MUCHO MÁS QUE ENERGÍA

17 TÍTULO DE LA PRESENTACIÓN

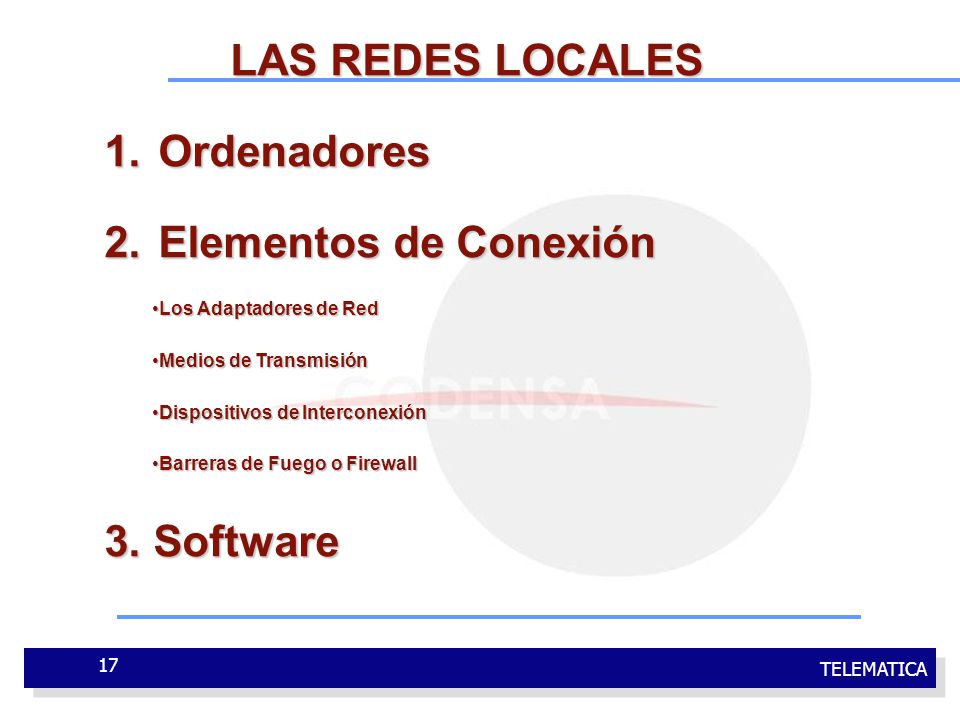

18/09/2001 LAS REDES LOCALES Ordenadores Elementos de Conexión Los Adaptadores de Red Medios de Transmisión Dispositivos de Interconexión Barreras de Fuego o Firewall 3. Software CODENSA - MUCHO MÁS QUE ENERGÍA

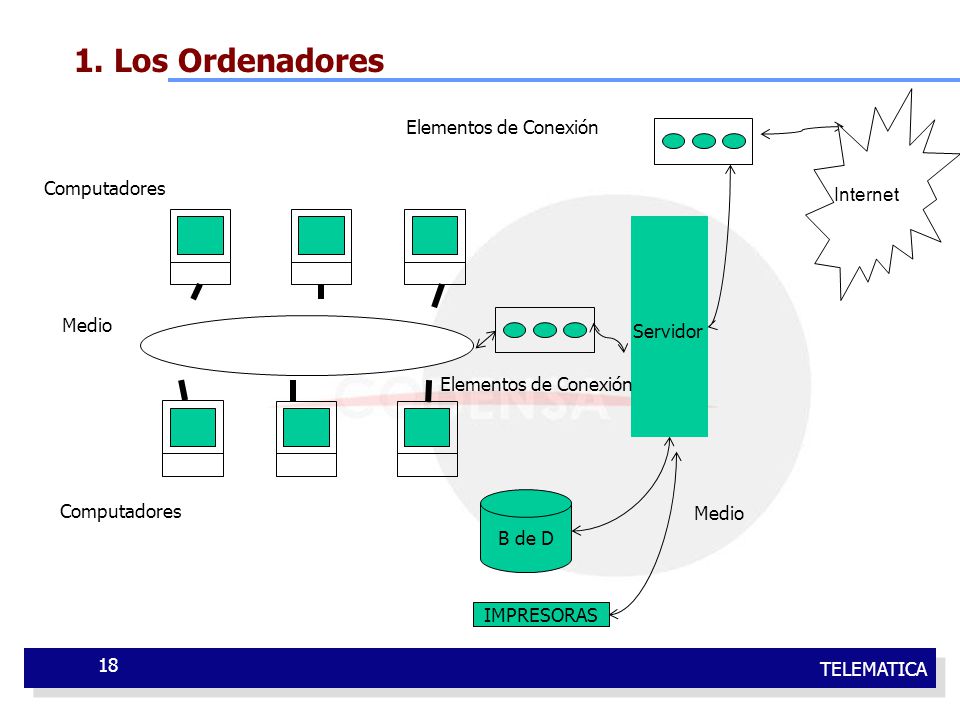

18 TÍTULO DE LA PRESENTACIÓN
18/09/2001 1. Los Ordenadores Elementos de Conexión Computadores Internet Medio Servidor Red de área Local Elementos de Conexión Computadores B de D Medio IMPRESORAS CODENSA - MUCHO MÁS QUE ENERGÍA

19 TÍTULO DE LA PRESENTACIÓN

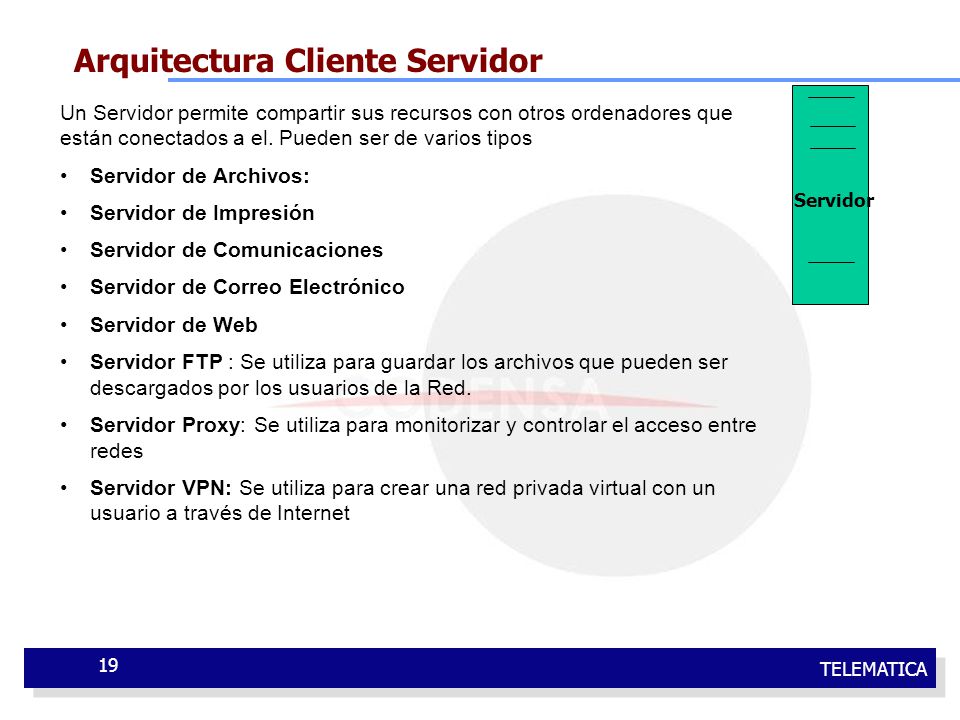

18/09/2001 Arquitectura Cliente Servidor Un Servidor permite compartir sus recursos con otros ordenadores que están conectados a el. Pueden ser de varios tipos Servidor de Archivos: Servidor de Impresión Servidor de Comunicaciones Servidor de Correo Electrónico Servidor de Web Servidor FTP : Se utiliza para guardar los archivos que pueden ser descargados por los usuarios de la Red. Servidor Proxy: Se utiliza para monitorizar y controlar el acceso entre redes Servidor VPN: Se utiliza para crear una red privada virtual con un usuario a través de Internet Servidor CODENSA - MUCHO MÁS QUE ENERGÍA

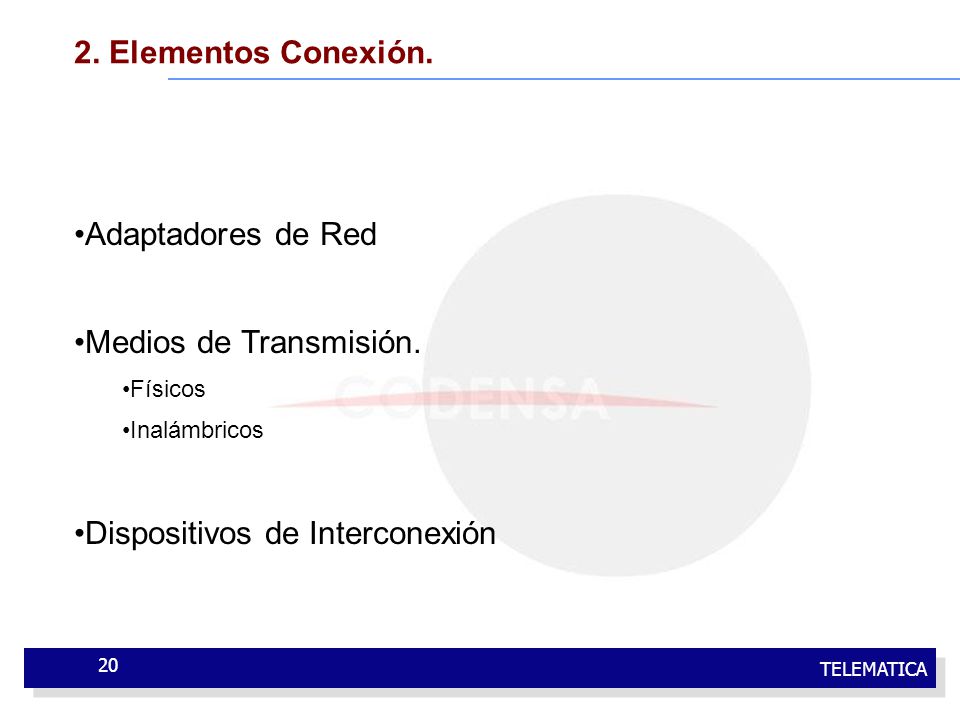

20 TÍTULO DE LA PRESENTACIÓN
18/09/2001 2. Elementos Conexión. Adaptadores de Red Medios de Transmisión. Físicos Inalámbricos Dispositivos de Interconexión CODENSA - MUCHO MÁS QUE ENERGÍA

21 TÍTULO DE LA PRESENTACIÓN

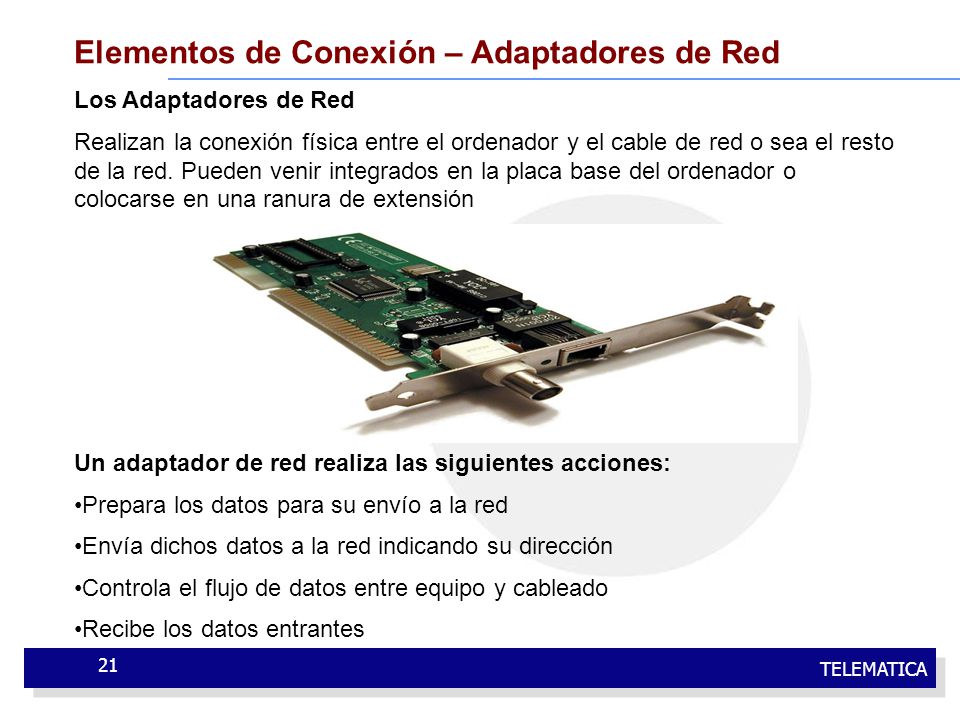

18/09/2001 Elementos de Conexión – Adaptadores de Red Los Adaptadores de Red Realizan la conexión física entre el ordenador y el cable de red o sea el resto de la red. Pueden venir integrados en la placa base del ordenador o colocarse en una ranura de extensión Un adaptador de red realiza las siguientes acciones: Prepara los datos para su envío a la red Envía dichos datos a la red indicando su dirección Controla el flujo de datos entre equipo y cableado Recibe los datos entrantes CODENSA - MUCHO MÁS QUE ENERGÍA

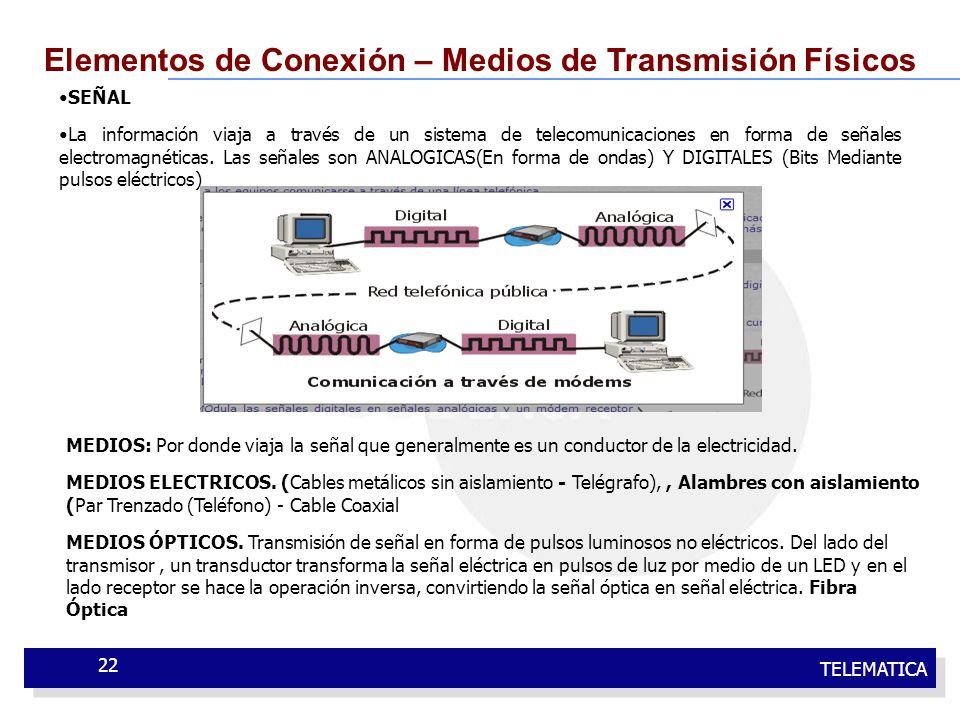

22 TÍTULO DE LA PRESENTACIÓN
18/09/2001 Elementos de Conexión – Medios de Transmisión Físicos SEÑAL La información viaja a través de un sistema de telecomunicaciones en forma de señales electromagnéticas. Las señales son ANALOGICAS(En forma de ondas) Y DIGITALES (Bits Mediante pulsos eléctricos) MEDIOS: Por donde viaja la señal que generalmente es un conductor de la electricidad. MEDIOS ELECTRICOS. (Cables metálicos sin aislamiento - Telégrafo), , Alambres con aislamiento (Par Trenzado (Teléfono) - Cable Coaxial MEDIOS ÓPTICOS. Transmisión de señal en forma de pulsos luminosos no eléctricos. Del lado del transmisor , un transductor transforma la señal eléctrica en pulsos de luz por medio de un LED y en el lado receptor se hace la operación inversa, convirtiendo la señal óptica en señal eléctrica. Fibra Óptica CODENSA - MUCHO MÁS QUE ENERGÍA

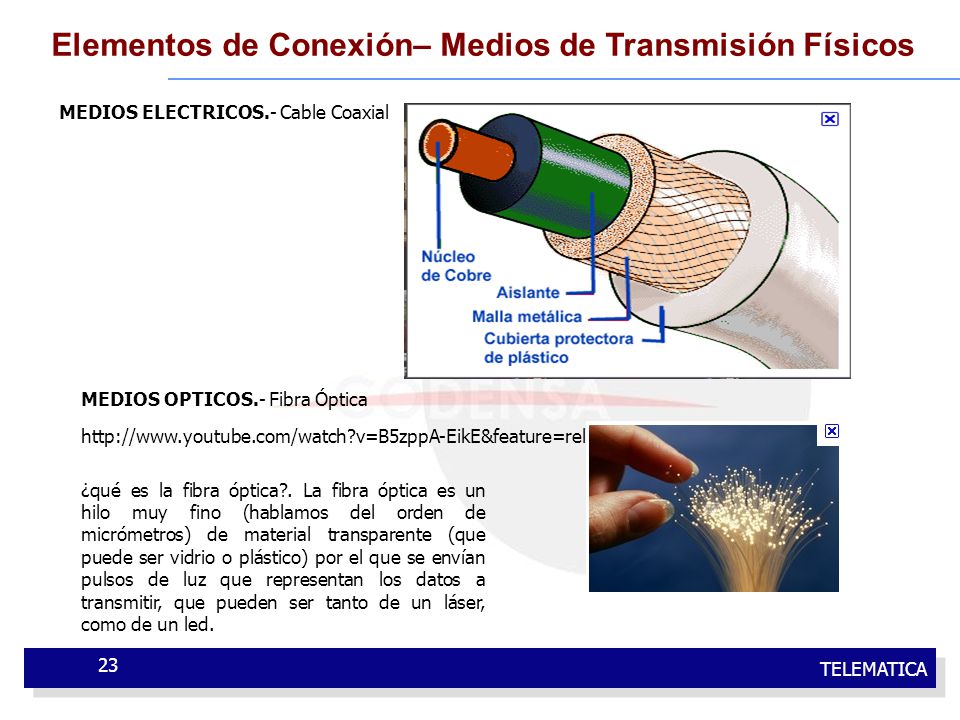

23 TÍTULO DE LA PRESENTACIÓN
18/09/2001 Elementos de Conexión– Medios de Transmisión Físicos MEDIOS ELECTRICOS.- Cable Coaxial MEDIOS OPTICOS.- Fibra Óptica ¿qué es la fibra óptica?. La fibra óptica es un hilo muy fino (hablamos del orden de micrómetros) de material transparente (que puede ser vidrio o plástico) por el que se envían pulsos de luz que representan los datos a transmitir, que pueden ser tanto de un láser, como de un led. CODENSA - MUCHO MÁS QUE ENERGÍA

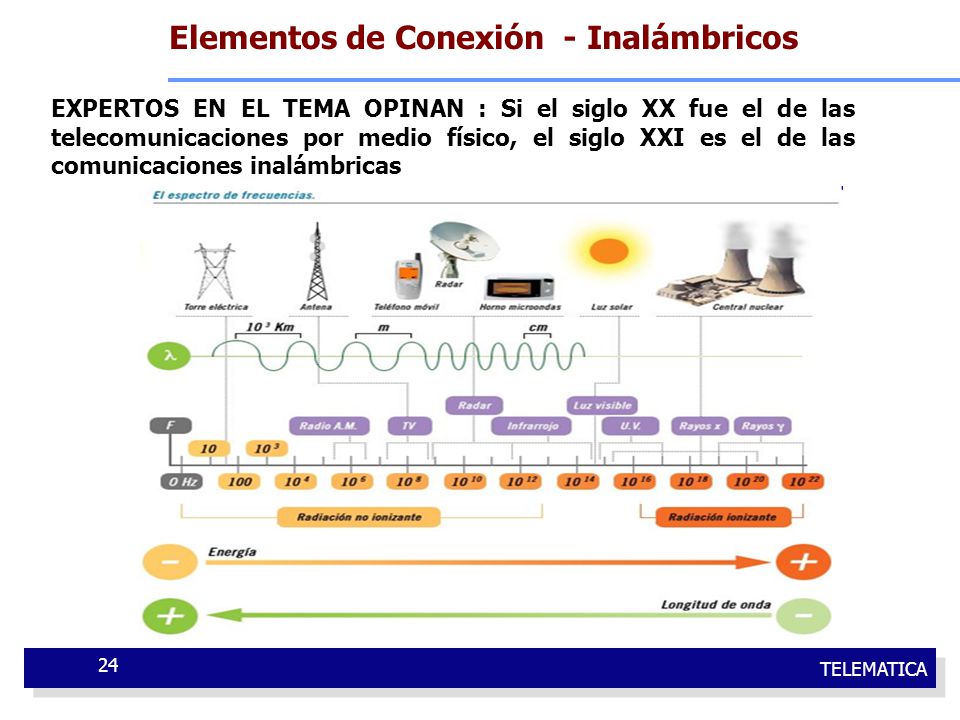

24 Elementos de Conexión - Inalámbricos
EXPERTOS EN EL TEMA OPINAN : Si el siglo XX fue el de las telecomunicaciones por medio físico, el siglo XXI es el de las comunicaciones inalámbricas

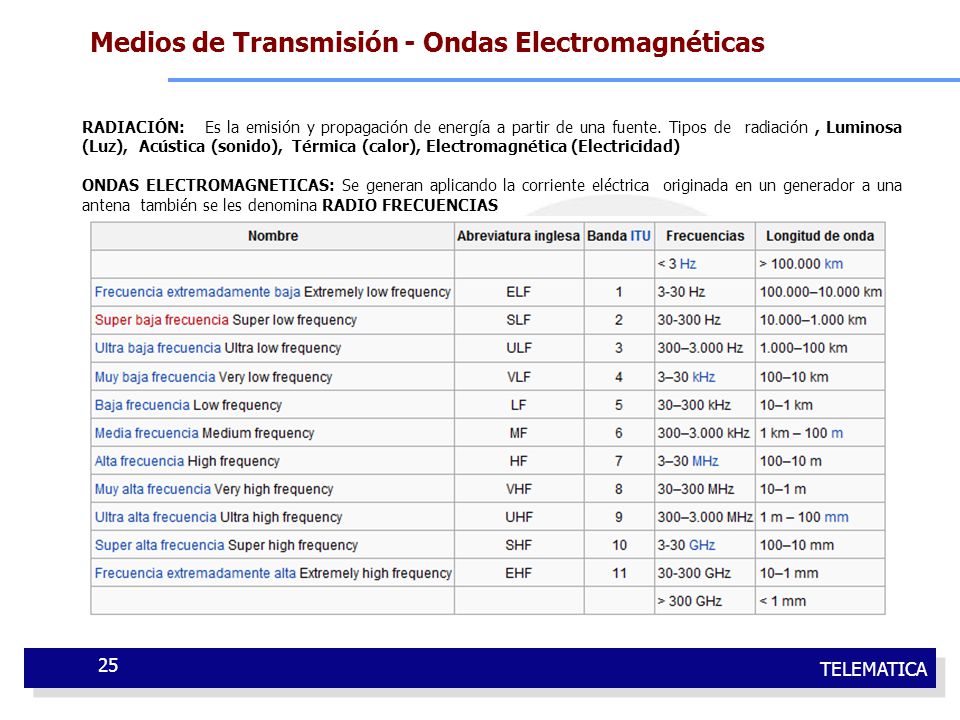

25 Medios de Transmisión - Ondas Electromagnéticas
RADIACIÓN: Es la emisión y propagación de energía a partir de una fuente. Tipos de radiación , Luminosa (Luz), Acústica (sonido), Térmica (calor), Electromagnética (Electricidad) ONDAS ELECTROMAGNETICAS: Se generan aplicando la corriente eléctrica originada en un generador a una antena también se les denomina RADIO FRECUENCIAS

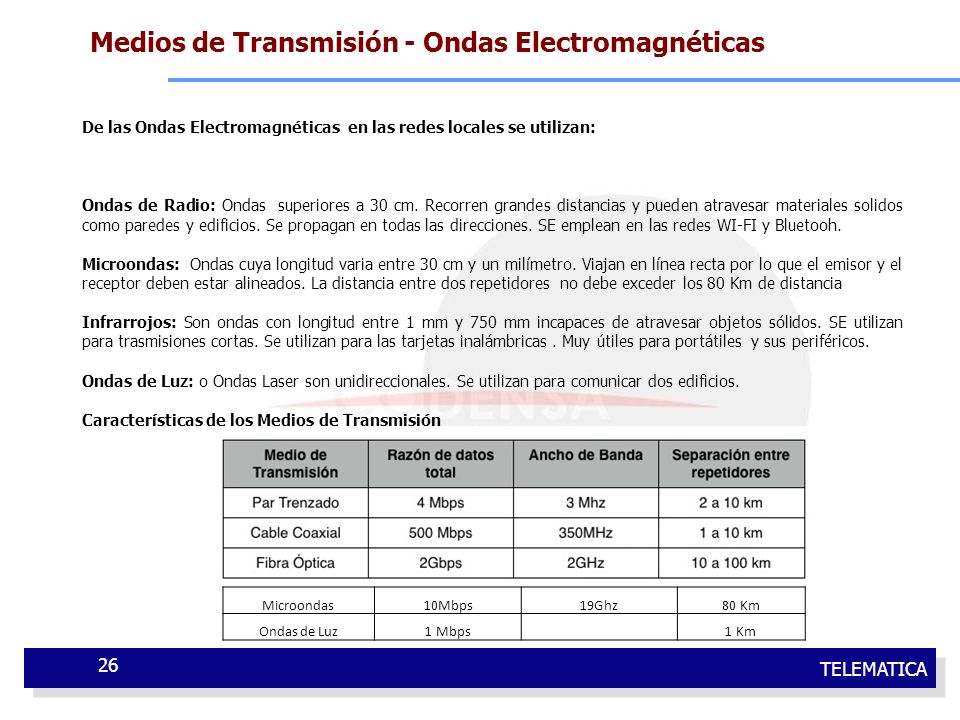

26 Medios de Transmisión - Ondas Electromagnéticas
De las Ondas Electromagnéticas en las redes locales se utilizan: Ondas de Radio: Ondas superiores a 30 cm. Recorren grandes distancias y pueden atravesar materiales solidos como paredes y edificios. Se propagan en todas las direcciones. SE emplean en las redes WI-FI y Bluetooh. Microondas: Ondas cuya longitud varia entre 30 cm y un milímetro. Viajan en línea recta por lo que el emisor y el receptor deben estar alineados. La distancia entre dos repetidores no debe exceder los 80 Km de distancia Infrarrojos: Son ondas con longitud entre 1 mm y 750 mm incapaces de atravesar objetos sólidos. SE utilizan para trasmisiones cortas. Se utilizan para las tarjetas inalámbricas . Muy útiles para portátiles y sus periféricos. Ondas de Luz: o Ondas Laser son unidireccionales. Se utilizan para comunicar dos edificios. Características de los Medios de Transmisión Microondas 10Mbps 19Ghz 80 Km Ondas de Luz 1 Mbps 1 Km

27 TÍTULO DE LA PRESENTACIÓN

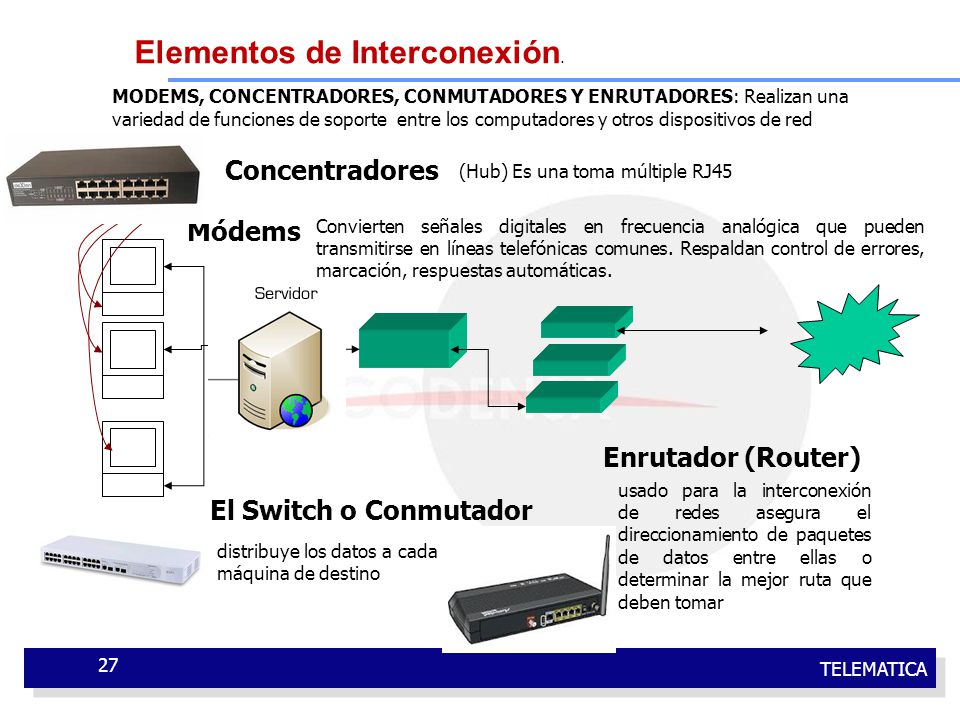

18/09/2001 Elementos de Interconexión. MODEMS, CONCENTRADORES, CONMUTADORES Y ENRUTADORES: Realizan una variedad de funciones de soporte entre los computadores y otros dispositivos de red Concentradores (Hub) Es una toma múltiple RJ45 Módems Convierten señales digitales en frecuencia analógica que pueden transmitirse en líneas telefónicas comunes. Respaldan control de errores, marcación, respuestas automáticas. Enrutador (Router) usado para la interconexión de redes asegura el direccionamiento de paquetes de datos entre ellas o determinar la mejor ruta que deben tomar El Switch o Conmutador distribuye los datos a cada máquina de destino CODENSA - MUCHO MÁS QUE ENERGÍA

28 TÍTULO DE LA PRESENTACIÓN

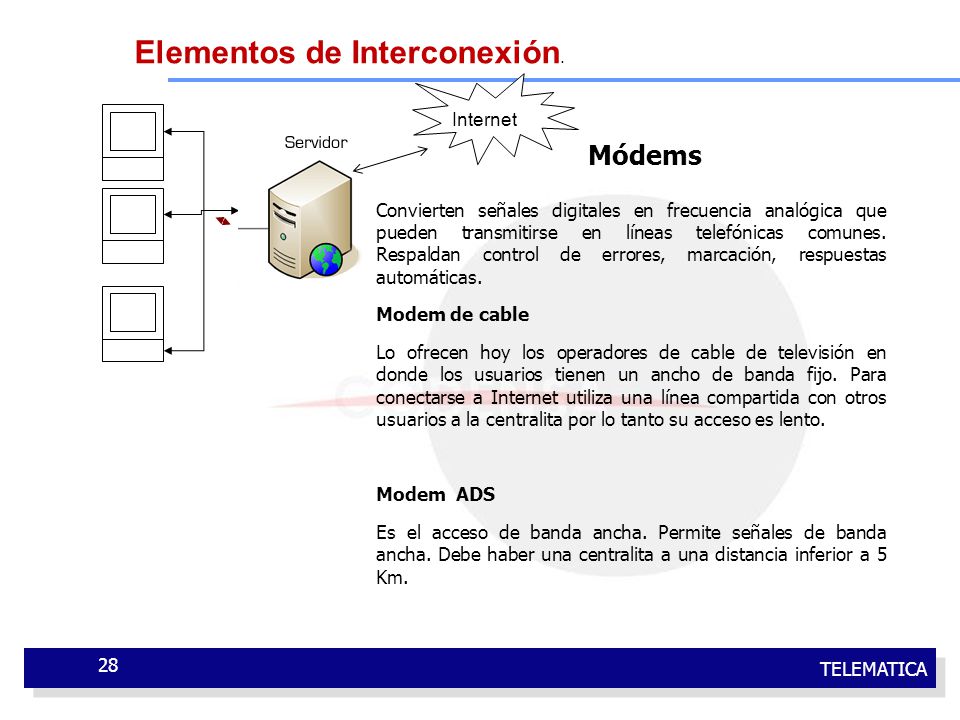

18/09/2001 Elementos de Interconexión. Internet Módems Convierten señales digitales en frecuencia analógica que pueden transmitirse en líneas telefónicas comunes. Respaldan control de errores, marcación, respuestas automáticas. Modem de cable Lo ofrecen hoy los operadores de cable de televisión en donde los usuarios tienen un ancho de banda fijo. Para conectarse a Internet utiliza una línea compartida con otros usuarios a la centralita por lo tanto su acceso es lento. Modem ADS Es el acceso de banda ancha. Permite señales de banda ancha. Debe haber una centralita a una distancia inferior a 5 Km. CODENSA - MUCHO MÁS QUE ENERGÍA

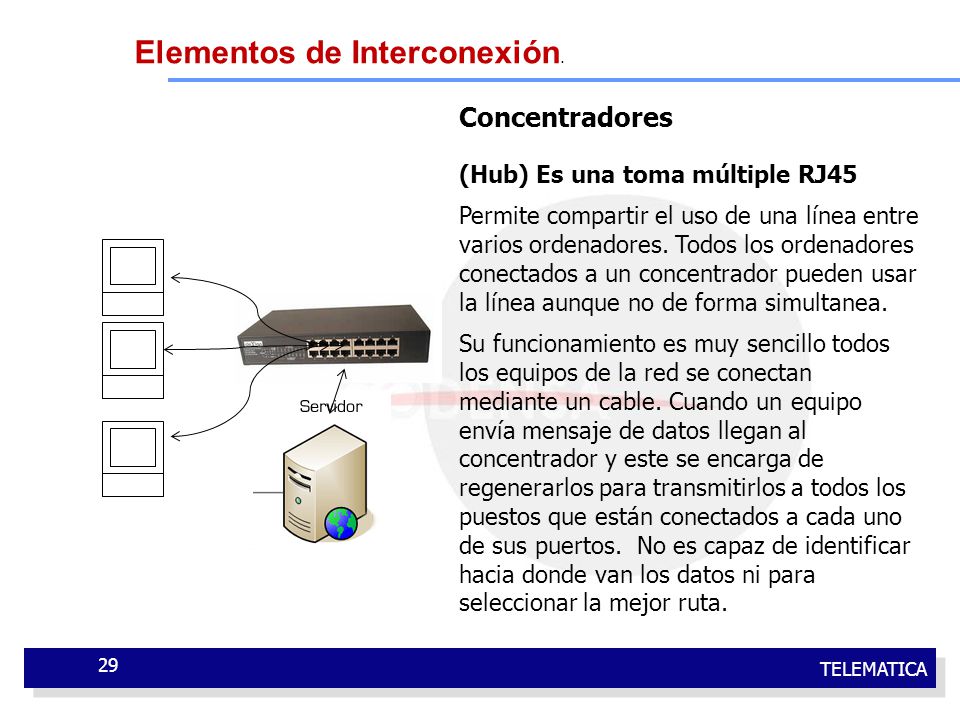

29 TÍTULO DE LA PRESENTACIÓN
18/09/2001 Elementos de Interconexión. Concentradores (Hub) Es una toma múltiple RJ45 Permite compartir el uso de una línea entre varios ordenadores. Todos los ordenadores conectados a un concentrador pueden usar la línea aunque no de forma simultanea. Su funcionamiento es muy sencillo todos los equipos de la red se conectan mediante un cable. Cuando un equipo envía mensaje de datos llegan al concentrador y este se encarga de regenerarlos para transmitirlos a todos los puestos que están conectados a cada uno de sus puertos. No es capaz de identificar hacia donde van los datos ni para seleccionar la mejor ruta. CODENSA - MUCHO MÁS QUE ENERGÍA

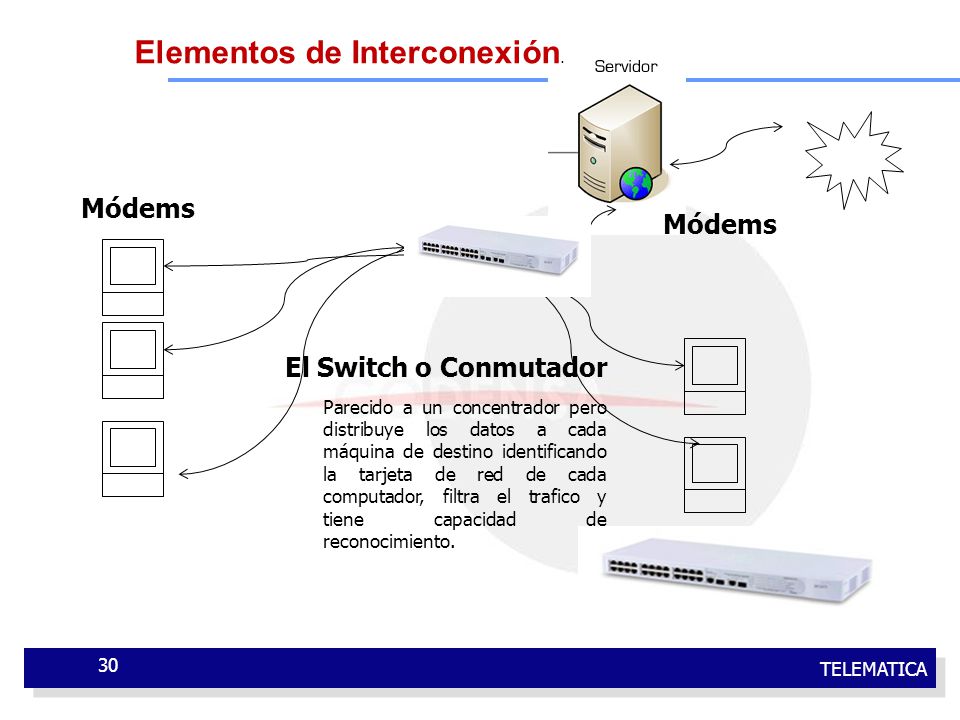

30 TÍTULO DE LA PRESENTACIÓN
18/09/2001 Elementos de Interconexión. Módems Módems El Switch o Conmutador Parecido a un concentrador pero distribuye los datos a cada máquina de destino identificando la tarjeta de red de cada computador, filtra el trafico y tiene capacidad de reconocimiento. CODENSA - MUCHO MÁS QUE ENERGÍA

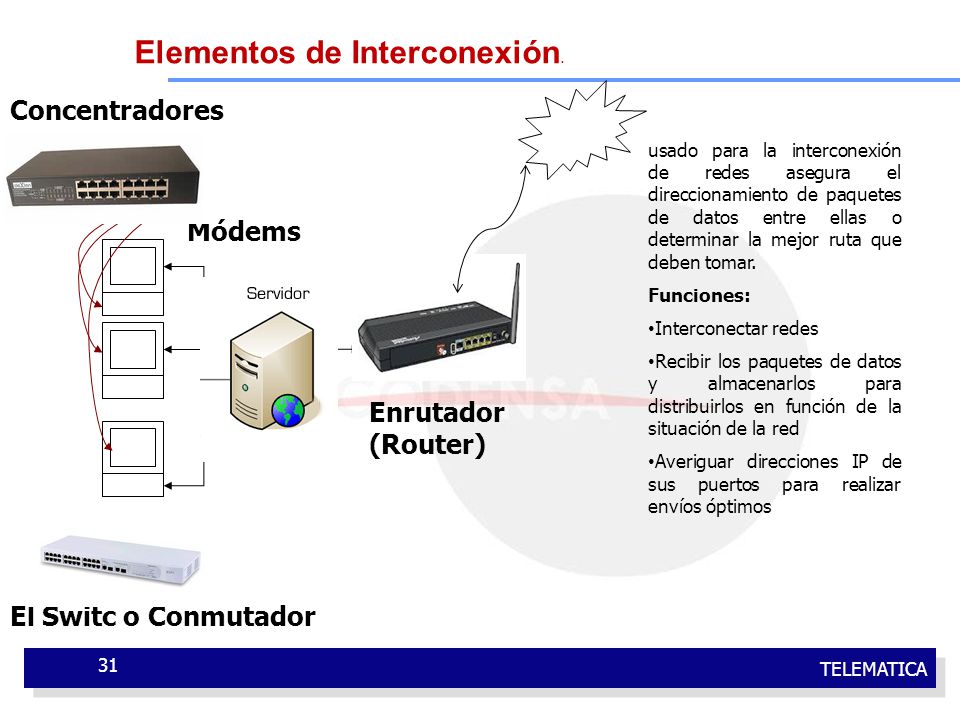

31 TÍTULO DE LA PRESENTACIÓN
18/09/2001 Elementos de Interconexión. Concentradores usado para la interconexión de redes asegura el direccionamiento de paquetes de datos entre ellas o determinar la mejor ruta que deben tomar. Funciones: Interconectar redes Recibir los paquetes de datos y almacenarlos para distribuirlos en función de la situación de la red Averiguar direcciones IP de sus puertos para realizar envíos óptimos Módems Enrutador (Router) El Switc o Conmutador CODENSA - MUCHO MÁS QUE ENERGÍA

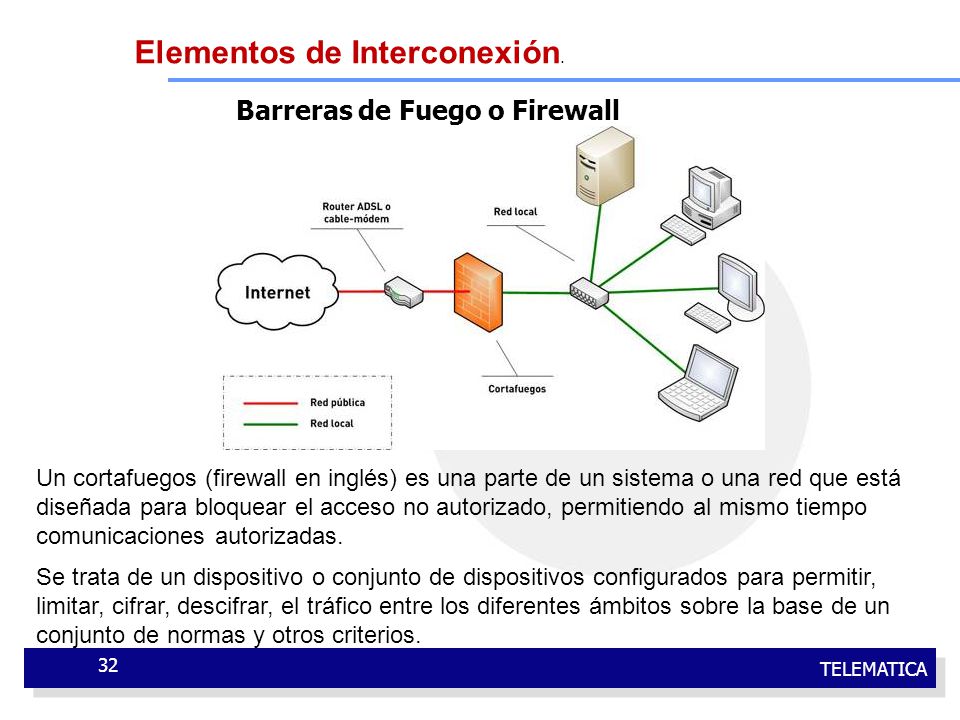

32 TÍTULO DE LA PRESENTACIÓN
18/09/2001 Elementos de Interconexión. Barreras de Fuego o Firewall Un cortafuegos (firewall en inglés) es una parte de un sistema o una red que está diseñada para bloquear el acceso no autorizado, permitiendo al mismo tiempo comunicaciones autorizadas. Se trata de un dispositivo o conjunto de dispositivos configurados para permitir, limitar, cifrar, descifrar, el tráfico entre los diferentes ámbitos sobre la base de un conjunto de normas y otros criterios. CODENSA - MUCHO MÁS QUE ENERGÍA

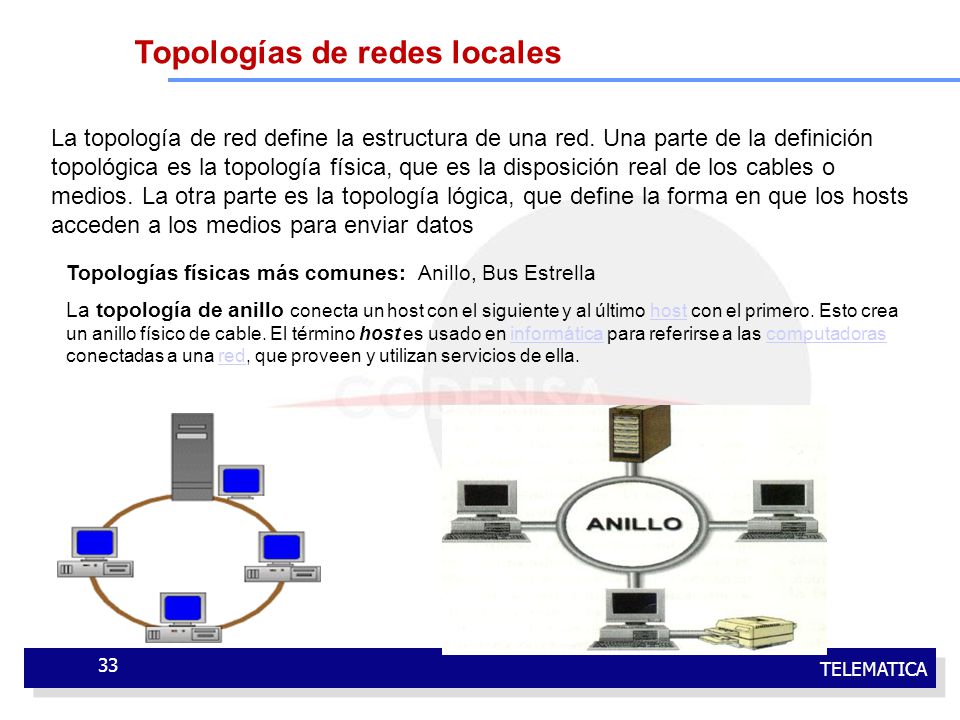

33 TÍTULO DE LA PRESENTACIÓN
18/09/2001 Topologías de redes locales La topología de red define la estructura de una red. Una parte de la definición topológica es la topología física, que es la disposición real de los cables o medios. La otra parte es la topología lógica, que define la forma en que los hosts acceden a los medios para enviar datos Topologías físicas más comunes: Anillo, Bus Estrella La topología de anillo conecta un host con el siguiente y al último host con el primero. Esto crea un anillo físico de cable. El término host es usado en informática para referirse a las computadoras conectadas a una red, que proveen y utilizan servicios de ella. CODENSA - MUCHO MÁS QUE ENERGÍA

34 TÍTULO DE LA PRESENTACIÓN

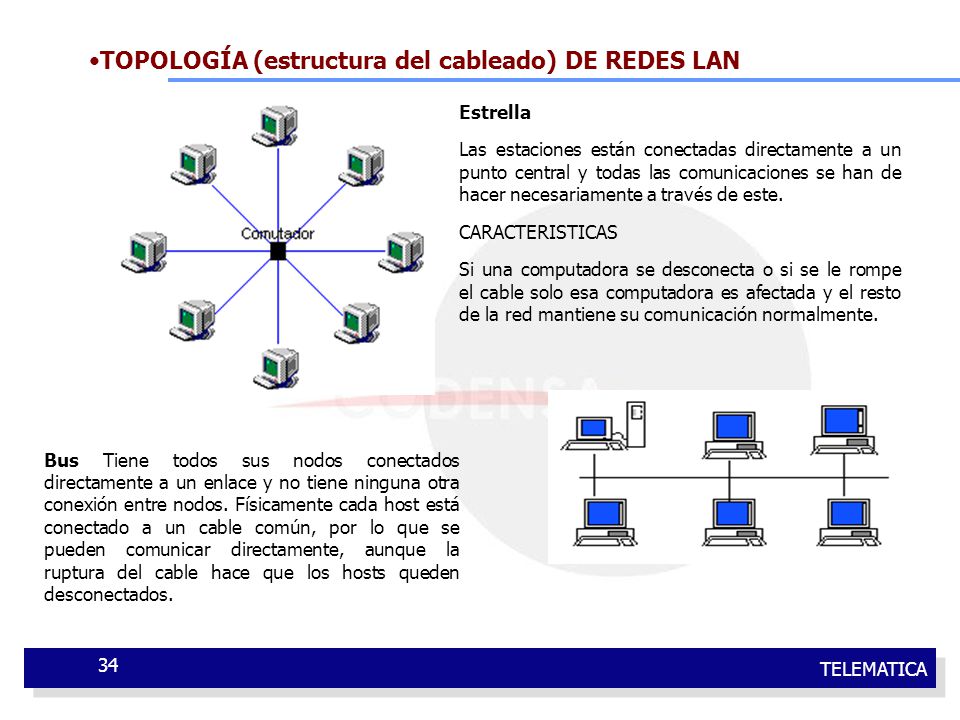

18/09/2001 TOPOLOGÍA (estructura del cableado) DE REDES LAN Estrella Las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de este. CARACTERISTICAS Si una computadora se desconecta o si se le rompe el cable solo esa computadora es afectada y el resto de la red mantiene su comunicación normalmente. Bus Tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre nodos. Físicamente cada host está conectado a un cable común, por lo que se pueden comunicar directamente, aunque la ruptura del cable hace que los hosts queden desconectados. CODENSA - MUCHO MÁS QUE ENERGÍA

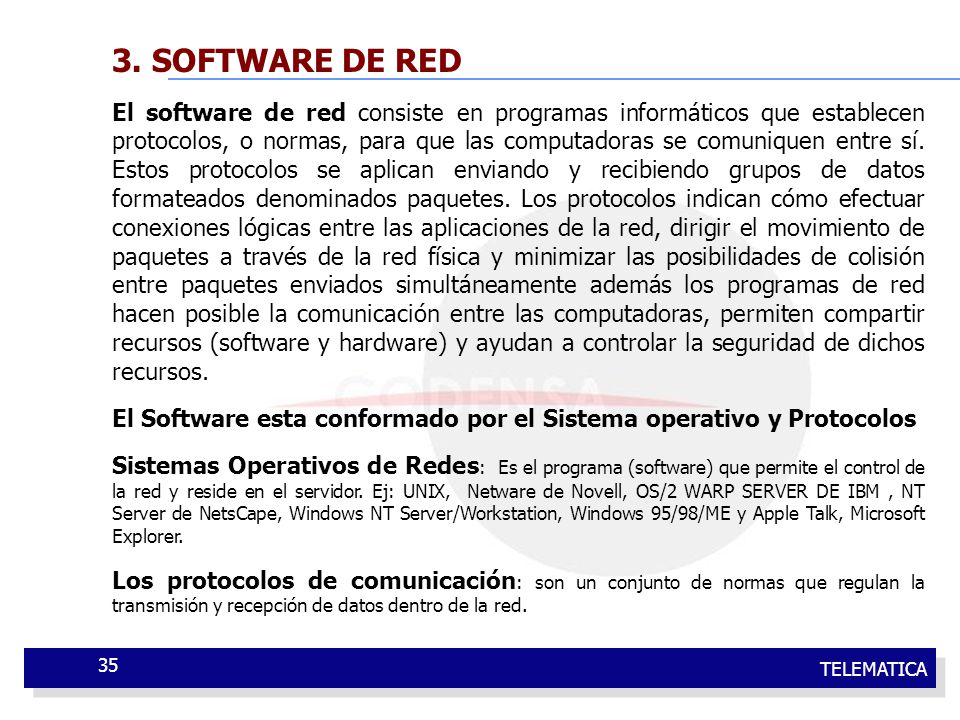

35 TÍTULO DE LA PRESENTACIÓN
Funciones Comunes de Software. Control de acceso Administración de redes Administración de Seguridad Control de transmisión. Control de errores TÍTULO DE LA PRESENTACIÓN 18/09/2001 3. SOFTWARE DE RED El software de red consiste en programas informáticos que establecen protocolos, o normas, para que las computadoras se comuniquen entre sí. Estos protocolos se aplican enviando y recibiendo grupos de datos formateados denominados paquetes. Los protocolos indican cómo efectuar conexiones lógicas entre las aplicaciones de la red, dirigir el movimiento de paquetes a través de la red física y minimizar las posibilidades de colisión entre paquetes enviados simultáneamente además los programas de red hacen posible la comunicación entre las computadoras, permiten compartir recursos (software y hardware) y ayudan a controlar la seguridad de dichos recursos. El Software esta conformado por el Sistema operativo y Protocolos Sistemas Operativos de Redes: Es el programa (software) que permite el control de la red y reside en el servidor. Ej: UNIX, Netware de Novell, OS/2 WARP SERVER DE IBM , NT Server de NetsCape, Windows NT Server/Workstation, Windows 95/98/ME y Apple Talk, Microsoft Explorer. Los protocolos de comunicación: son un conjunto de normas que regulan la transmisión y recepción de datos dentro de la red. CODENSA - MUCHO MÁS QUE ENERGÍA

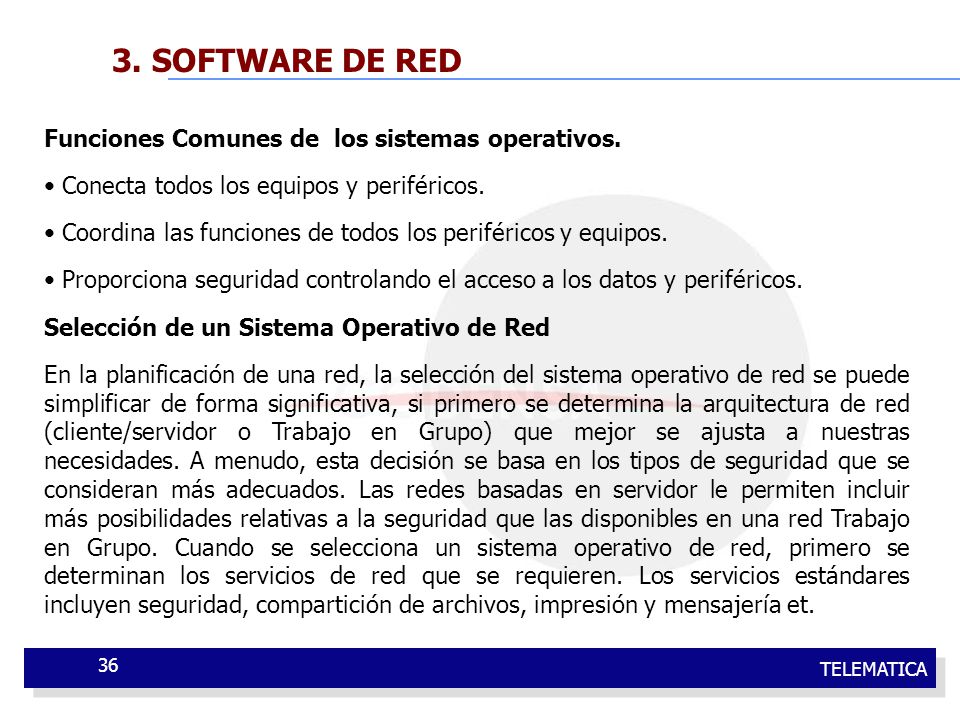

36 TÍTULO DE LA PRESENTACIÓN
18/09/2001 3. SOFTWARE DE RED Funciones Comunes de los sistemas operativos. • Conecta todos los equipos y periféricos. • Coordina las funciones de todos los periféricos y equipos. • Proporciona seguridad controlando el acceso a los datos y periféricos. Selección de un Sistema Operativo de Red En la planificación de una red, la selección del sistema operativo de red se puede simplificar de forma significativa, si primero se determina la arquitectura de red (cliente/servidor o Trabajo en Grupo) que mejor se ajusta a nuestras necesidades. A menudo, esta decisión se basa en los tipos de seguridad que se consideran más adecuados. Las redes basadas en servidor le permiten incluir más posibilidades relativas a la seguridad que las disponibles en una red Trabajo en Grupo. Cuando se selecciona un sistema operativo de red, primero se determinan los servicios de red que se requieren. Los servicios estándares incluyen seguridad, compartición de archivos, impresión y mensajería et. CODENSA - MUCHO MÁS QUE ENERGÍA

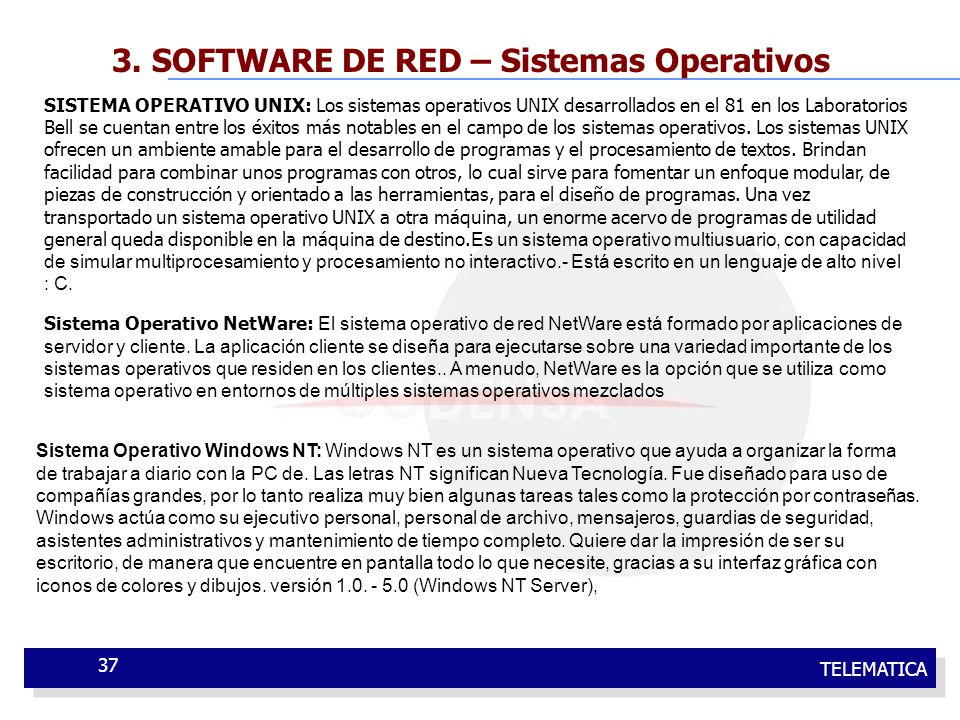

37 TÍTULO DE LA PRESENTACIÓN
18/09/2001 3. SOFTWARE DE RED – Sistemas Operativos SISTEMA OPERATIVO UNIX: Los sistemas operativos UNIX desarrollados en el 81 en los Laboratorios Bell se cuentan entre los éxitos más notables en el campo de los sistemas operativos. Los sistemas UNIX ofrecen un ambiente amable para el desarrollo de programas y el procesamiento de textos. Brindan facilidad para combinar unos programas con otros, lo cual sirve para fomentar un enfoque modular, de piezas de construcción y orientado a las herramientas, para el diseño de programas. Una vez transportado un sistema operativo UNIX a otra máquina, un enorme acervo de programas de utilidad general queda disponible en la máquina de destino.Es un sistema operativo multiusuario, con capacidad de simular multiprocesamiento y procesamiento no interactivo.- Está escrito en un lenguaje de alto nivel : C. Sistema Operativo NetWare: El sistema operativo de red NetWare está formado por aplicaciones de servidor y cliente. La aplicación cliente se diseña para ejecutarse sobre una variedad importante de los sistemas operativos que residen en los clientes.. A menudo, NetWare es la opción que se utiliza como sistema operativo en entornos de múltiples sistemas operativos mezclados Sistema Operativo Windows NT: Windows NT es un sistema operativo que ayuda a organizar la forma de trabajar a diario con la PC de. Las letras NT significan Nueva Tecnología. Fue diseñado para uso de compañías grandes, por lo tanto realiza muy bien algunas tareas tales como la protección por contraseñas. Windows actúa como su ejecutivo personal, personal de archivo, mensajeros, guardias de seguridad, asistentes administrativos y mantenimiento de tiempo completo. Quiere dar la impresión de ser su escritorio, de manera que encuentre en pantalla todo lo que necesite, gracias a su interfaz gráfica con iconos de colores y dibujos. versión (Windows NT Server), CODENSA - MUCHO MÁS QUE ENERGÍA

38 TÍTULO DE LA PRESENTACIÓN

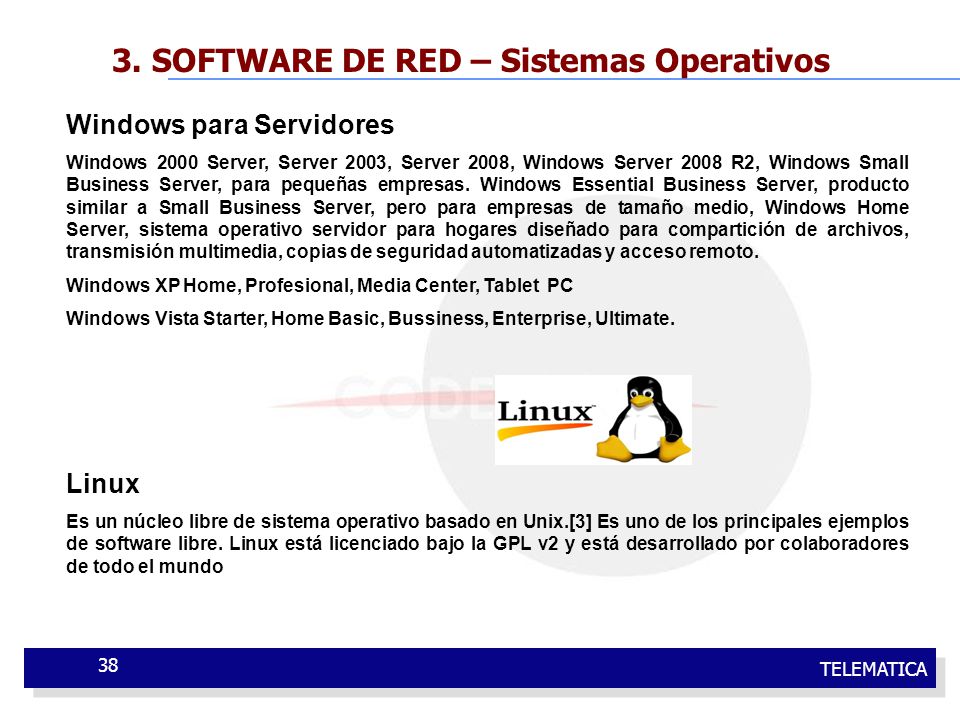

18/09/2001 3. SOFTWARE DE RED – Sistemas Operativos Windows para Servidores Windows 2000 Server, Server 2003, Server 2008, Windows Server 2008 R2, Windows Small Business Server, para pequeñas empresas. Windows Essential Business Server, producto similar a Small Business Server, pero para empresas de tamaño medio, Windows Home Server, sistema operativo servidor para hogares diseñado para compartición de archivos, transmisión multimedia, copias de seguridad automatizadas y acceso remoto. Windows XP Home, Profesional, Media Center, Tablet PC Windows Vista Starter, Home Basic, Bussiness, Enterprise, Ultimate. Linux Es un núcleo libre de sistema operativo basado en Unix.[3] Es uno de los principales ejemplos de software libre. Linux está licenciado bajo la GPL v2 y está desarrollado por colaboradores de todo el mundo CODENSA - MUCHO MÁS QUE ENERGÍA

39 TÍTULO DE LA PRESENTACIÓN

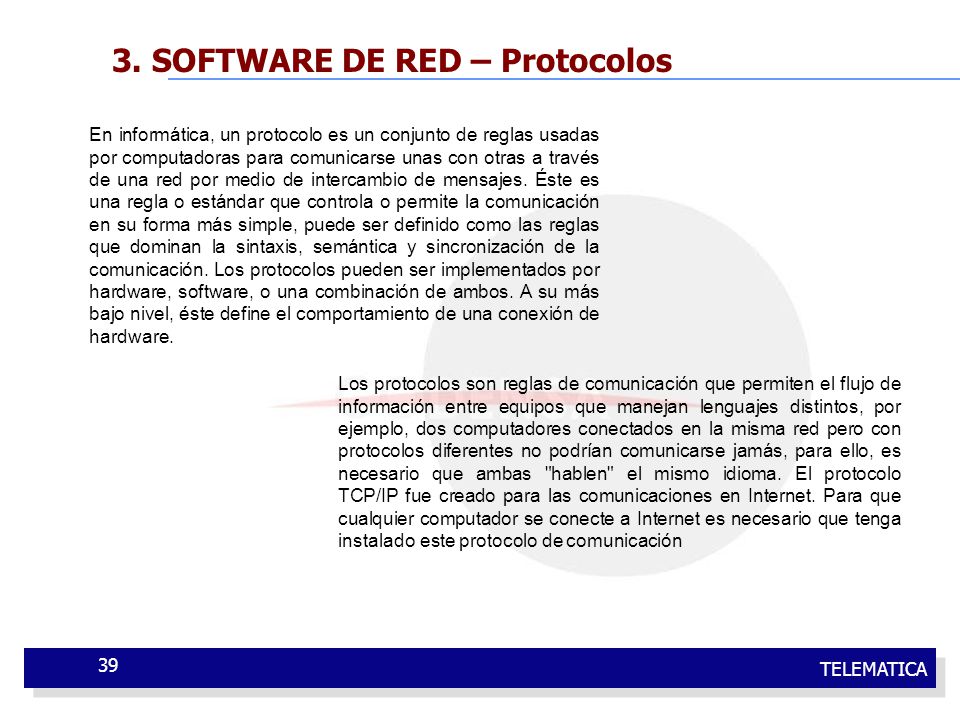

18/09/2001 3. SOFTWARE DE RED – Protocolos En informática, un protocolo es un conjunto de reglas usadas por computadoras para comunicarse unas con otras a través de una red por medio de intercambio de mensajes. Éste es una regla o estándar que controla o permite la comunicación en su forma más simple, puede ser definido como las reglas que dominan la sintaxis, semántica y sincronización de la comunicación. Los protocolos pueden ser implementados por hardware, software, o una combinación de ambos. A su más bajo nivel, éste define el comportamiento de una conexión de hardware. Los protocolos son reglas de comunicación que permiten el flujo de información entre equipos que manejan lenguajes distintos, por ejemplo, dos computadores conectados en la misma red pero con protocolos diferentes no podrían comunicarse jamás, para ello, es necesario que ambas "hablen" el mismo idioma. El protocolo TCP/IP fue creado para las comunicaciones en Internet. Para que cualquier computador se conecte a Internet es necesario que tenga instalado este protocolo de comunicación CODENSA - MUCHO MÁS QUE ENERGÍA

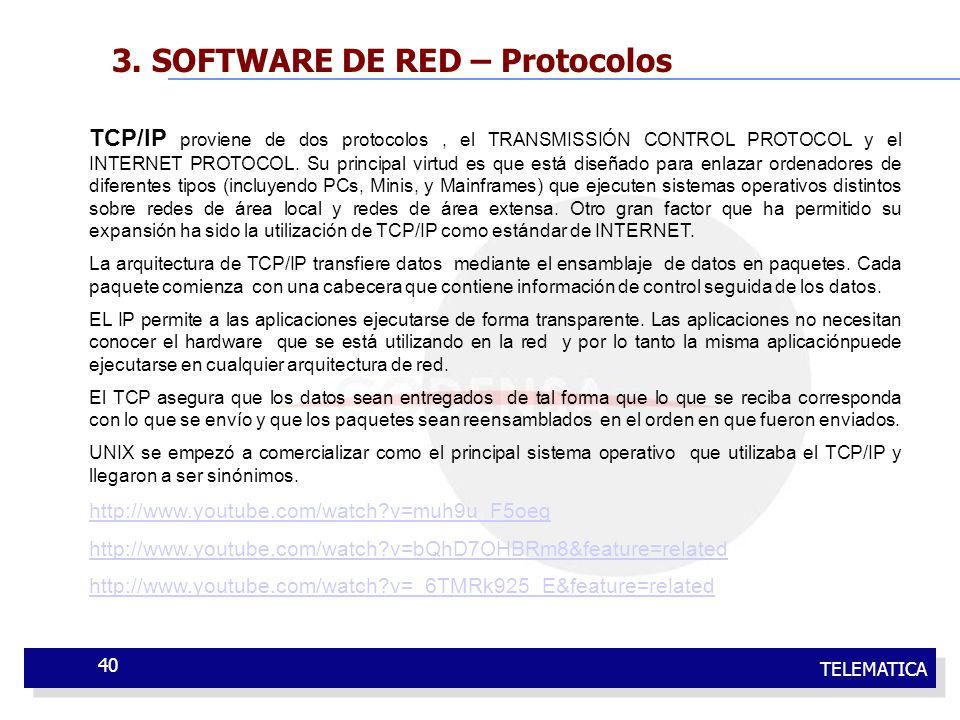

40 TÍTULO DE LA PRESENTACIÓN
18/09/2001 3. SOFTWARE DE RED – Protocolos TCP/IP proviene de dos protocolos , el TRANSMISSIÓN CONTROL PROTOCOL y el INTERNET PROTOCOL. Su principal virtud es que está diseñado para enlazar ordenadores de diferentes tipos (incluyendo PCs, Minis, y Mainframes) que ejecuten sistemas operativos distintos sobre redes de área local y redes de área extensa. Otro gran factor que ha permitido su expansión ha sido la utilización de TCP/IP como estándar de INTERNET. La arquitectura de TCP/IP transfiere datos mediante el ensamblaje de datos en paquetes. Cada paquete comienza con una cabecera que contiene información de control seguida de los datos. EL IP permite a las aplicaciones ejecutarse de forma transparente. Las aplicaciones no necesitan conocer el hardware que se está utilizando en la red y por lo tanto la misma aplicaciónpuede ejecutarse en cualquier arquitectura de red. El TCP asegura que los datos sean entregados de tal forma que lo que se reciba corresponda con lo que se envío y que los paquetes sean reensamblados en el orden en que fueron enviados. UNIX se empezó a comercializar como el principal sistema operativo que utilizaba el TCP/IP y llegaron a ser sinónimos. CODENSA - MUCHO MÁS QUE ENERGÍA

41 TÍTULO DE LA PRESENTACIÓN

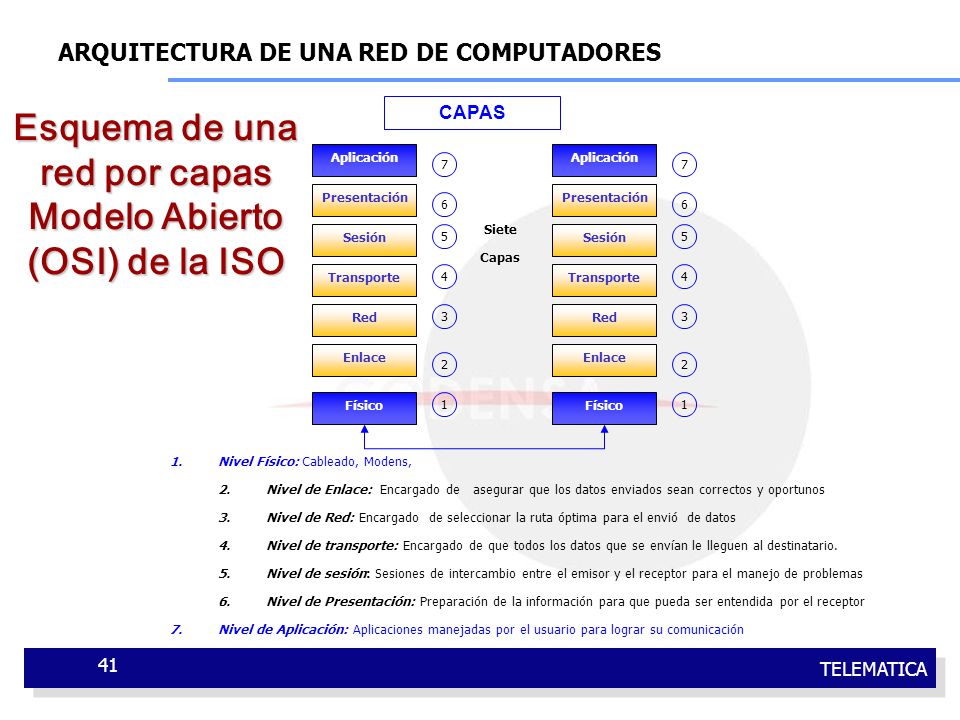

18/09/2001 ARQUITECTURA DE UNA RED DE COMPUTADORES CAPAS Esquema de una red por capas Modelo Abierto (OSI) de la ISO Aplicación Presentación Sesión Transporte Red Enlace Físico 7 6 5 4 3 2 1 Siete Capas Nivel Físico: Cableado, Modens, 2. Nivel de Enlace: Encargado de asegurar que los datos enviados sean correctos y oportunos 3. Nivel de Red: Encargado de seleccionar la ruta óptima para el envió de datos 4. Nivel de transporte: Encargado de que todos los datos que se envían le lleguen al destinatario. 5. Nivel de sesión: Sesiones de intercambio entre el emisor y el receptor para el manejo de problemas 6. Nivel de Presentación: Preparación de la información para que pueda ser entendida por el receptor 7. Nivel de Aplicación: Aplicaciones manejadas por el usuario para lograr su comunicación CODENSA - MUCHO MÁS QUE ENERGÍA

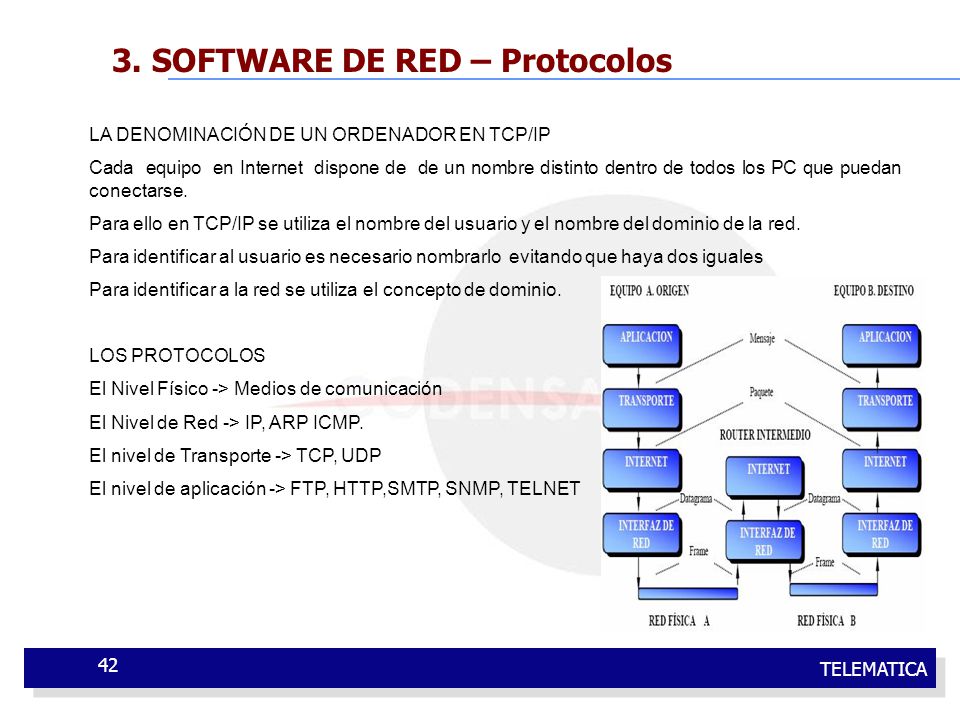

42 TÍTULO DE LA PRESENTACIÓN
18/09/2001 3. SOFTWARE DE RED – Protocolos LA DENOMINACIÓN DE UN ORDENADOR EN TCP/IP Cada equipo en Internet dispone de de un nombre distinto dentro de todos los PC que puedan conectarse. Para ello en TCP/IP se utiliza el nombre del usuario y el nombre del dominio de la red. Para identificar al usuario es necesario nombrarlo evitando que haya dos iguales Para identificar a la red se utiliza el concepto de dominio. LOS PROTOCOLOS El Nivel Físico -> Medios de comunicación El Nivel de Red -> IP, ARP ICMP. El nivel de Transporte -> TCP, UDP El nivel de aplicación -> FTP, HTTP,SMTP, SNMP, TELNET CODENSA - MUCHO MÁS QUE ENERGÍA

43 TÍTULO DE LA PRESENTACIÓN

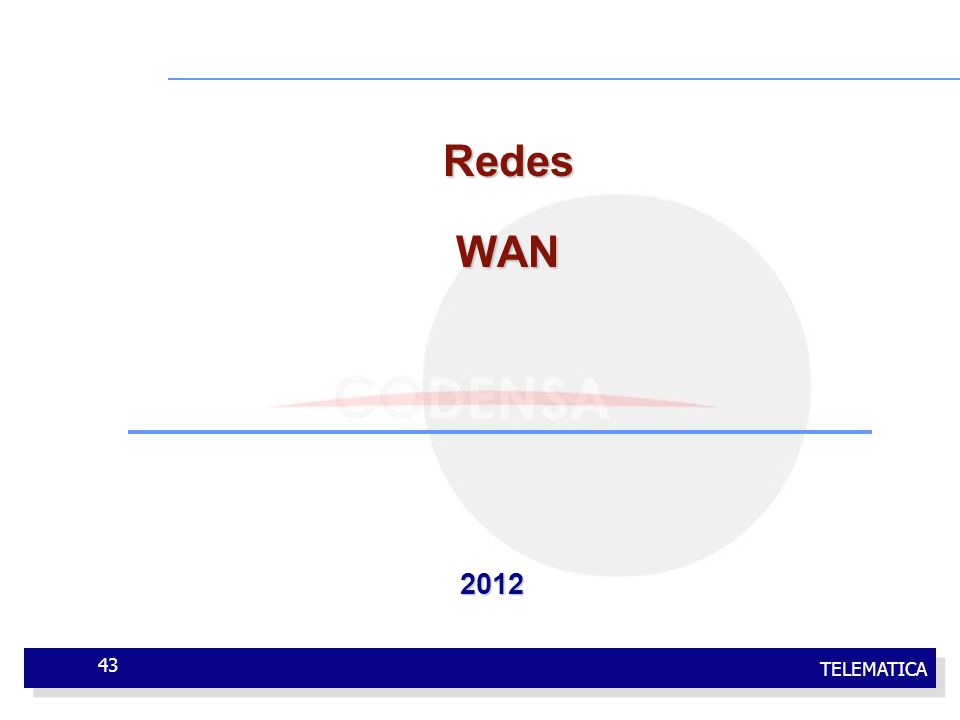

18/09/2001 Redes WAN 2012 CODENSA - MUCHO MÁS QUE ENERGÍA

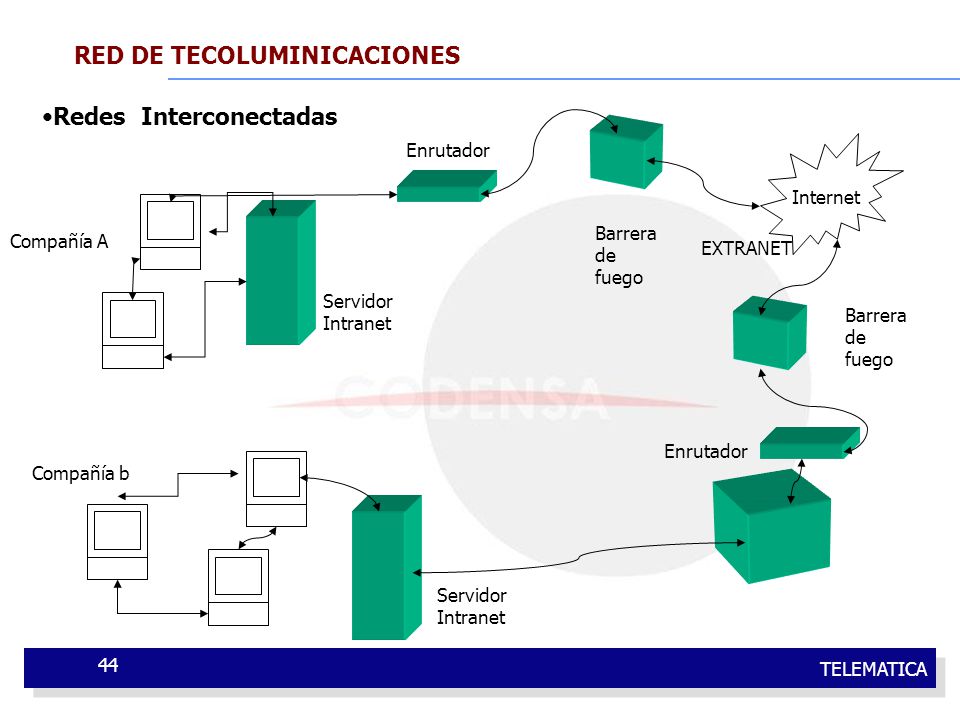

44 TÍTULO DE LA PRESENTACIÓN
18/09/2001 RED DE TECOLUMINICACIONES Redes Interconectadas Enrutador Internet Barrera de fuego Compañía A EXTRANET Servidor Intranet Barrera de fuego Enrutador Compañía b Servidor Intranet CODENSA - MUCHO MÁS QUE ENERGÍA

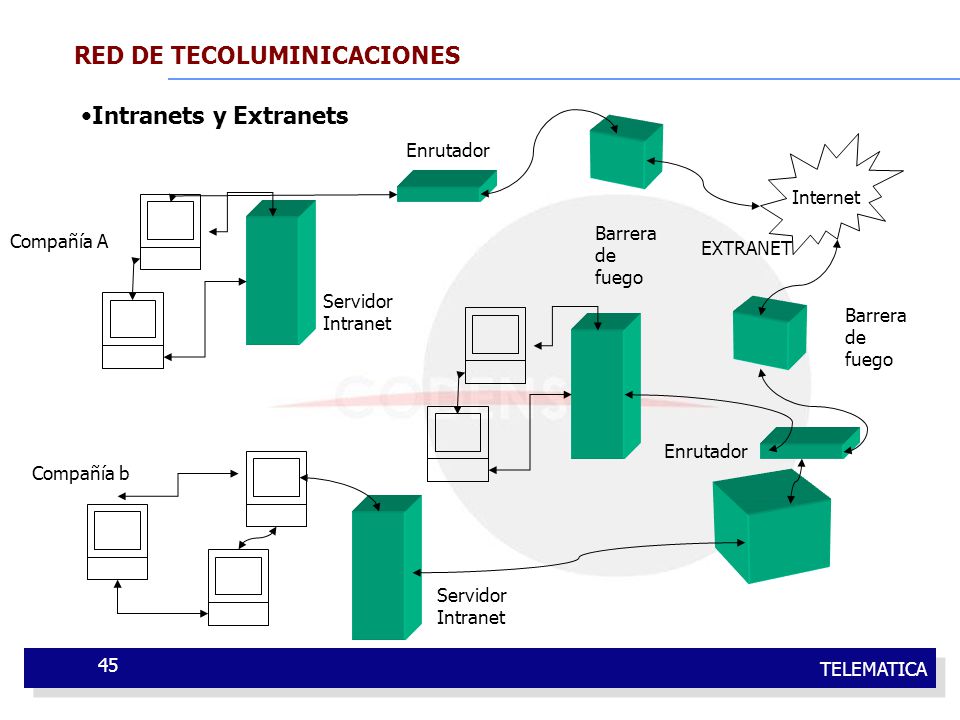

45 TÍTULO DE LA PRESENTACIÓN
18/09/2001 RED DE TECOLUMINICACIONES Intranets y Extranets Enrutador Internet Barrera de fuego Compañía A EXTRANET Servidor Intranet Barrera de fuego Enrutador Compañía b Servidor Intranet CODENSA - MUCHO MÁS QUE ENERGÍA

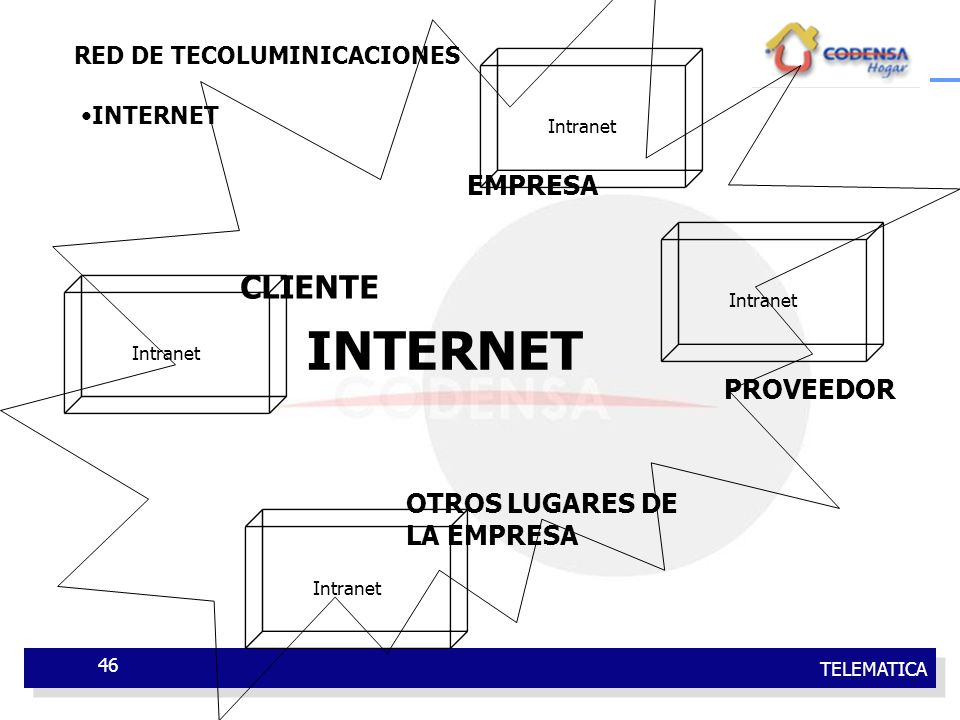

46 TÍTULO DE LA PRESENTACIÓN
INTERNET TÍTULO DE LA PRESENTACIÓN 18/09/2001 RED DE TECOLUMINICACIONES Intranet INTERNET EMPRESA Intranet CLIENTE Intranet PROVEEDOR OTROS LUGARES DE LA EMPRESA Intranet CODENSA - MUCHO MÁS QUE ENERGÍA

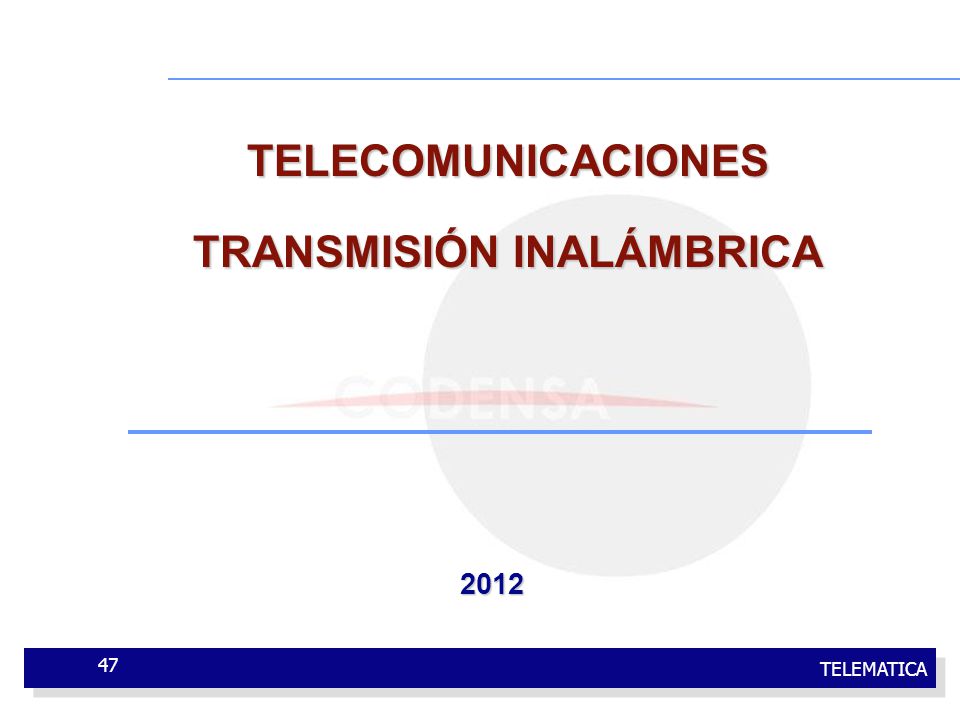

47 TÍTULO DE LA PRESENTACIÓN
18/09/2001 TELECOMUNICACIONES TRANSMISIÓN INALÁMBRICA 2012 CODENSA - MUCHO MÁS QUE ENERGÍA

48 TÍTULO DE LA PRESENTACIÓN
18/09/2001 RED DE TECOLUMINICACIONES MICROONDAS Son ondas electromagnéticas del extremo superior del espectro de radiofrecuencia (del orden de los Giga Hertz). Europa USA Redes de área Ancha (WAN-wide) África ASIA CODENSA - MUCHO MÁS QUE ENERGÍA

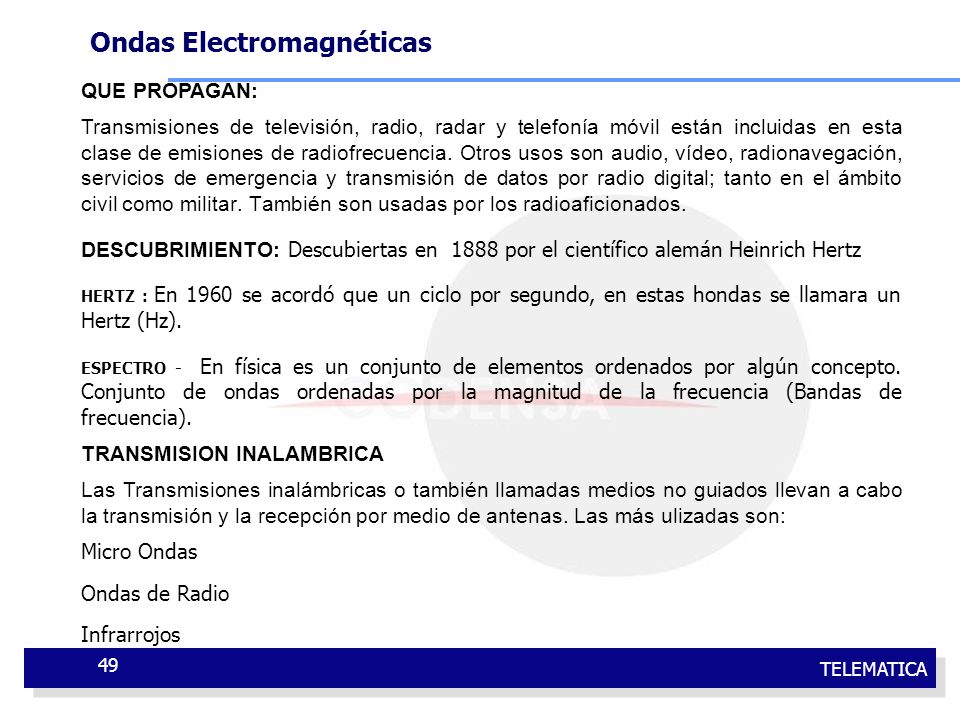

49 Ondas Electromagnéticas
QUE PROPAGAN: Transmisiones de televisión, radio, radar y telefonía móvil están incluidas en esta clase de emisiones de radiofrecuencia. Otros usos son audio, vídeo, radionavegación, servicios de emergencia y transmisión de datos por radio digital; tanto en el ámbito civil como militar. También son usadas por los radioaficionados. DESCUBRIMIENTO: Descubiertas en por el científico alemán Heinrich Hertz HERTZ : En 1960 se acordó que un ciclo por segundo, en estas hondas se llamara un Hertz (Hz). ESPECTRO - En física es un conjunto de elementos ordenados por algún concepto. Conjunto de ondas ordenadas por la magnitud de la frecuencia (Bandas de frecuencia). TRANSMISION INALAMBRICA Las Transmisiones inalámbricas o también llamadas medios no guiados llevan a cabo la transmisión y la recepción por medio de antenas. Las más ulizadas son: Micro Ondas Ondas de Radio Infrarrojos

50 TÍTULO DE LA PRESENTACIÓN

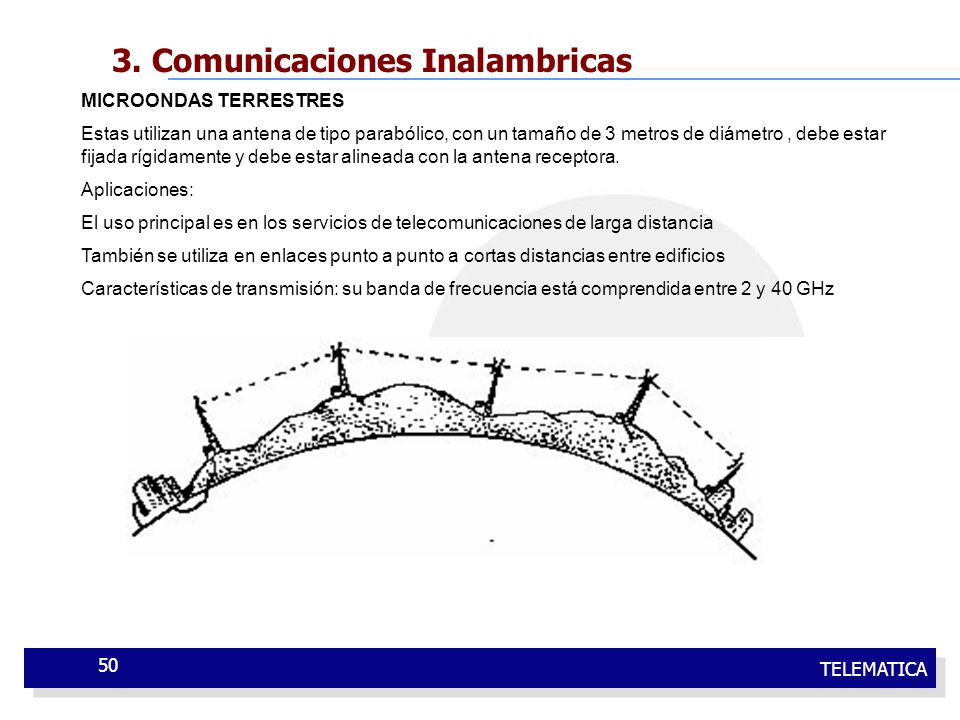

18/09/2001 3. Comunicaciones Inalambricas MICROONDAS TERRESTRES Estas utilizan una antena de tipo parabólico, con un tamaño de 3 metros de diámetro , debe estar fijada rígidamente y debe estar alineada con la antena receptora. Aplicaciones: El uso principal es en los servicios de telecomunicaciones de larga distancia También se utiliza en enlaces punto a punto a cortas distancias entre edificios Características de transmisión: su banda de frecuencia está comprendida entre 2 y 40 GHz CODENSA - MUCHO MÁS QUE ENERGÍA

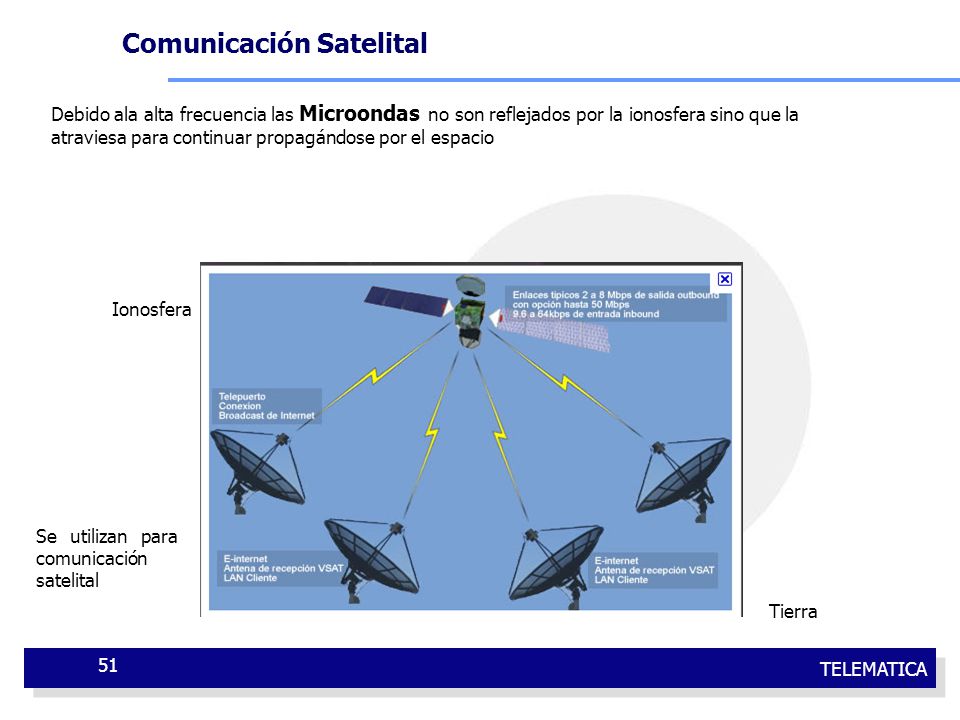

51 Comunicación Satelital
Debido ala alta frecuencia las Microondas no son reflejados por la ionosfera sino que la atraviesa para continuar propagándose por el espacio Ionosfera Se utilizan para comunicación satelital Tierra

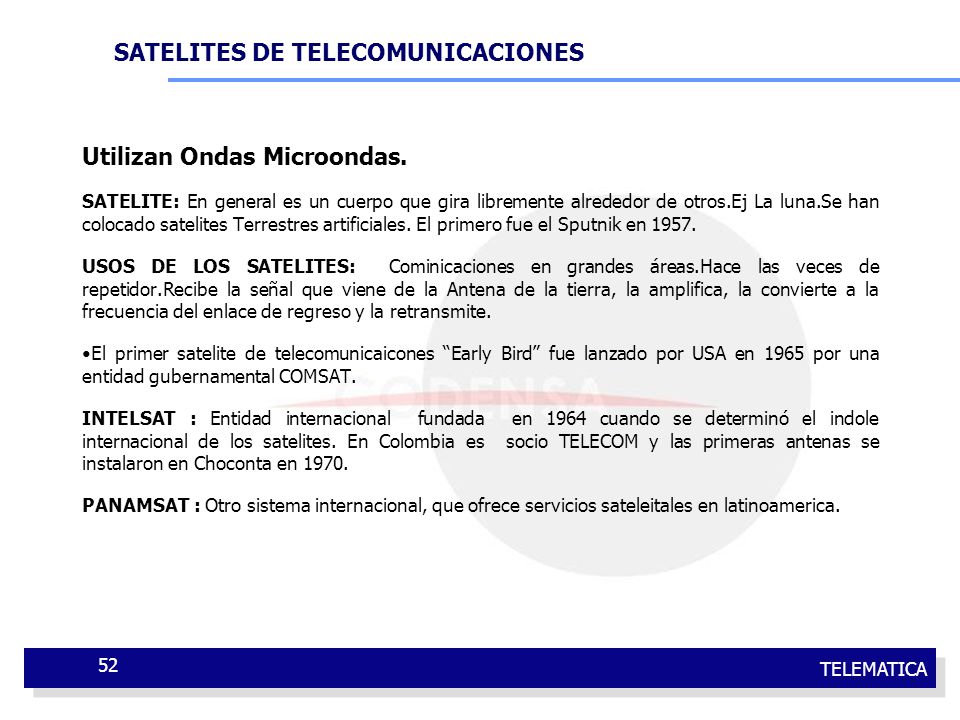

52 SATELITES DE TELECOMUNICACIONES
Utilizan Ondas Microondas. SATELITE: En general es un cuerpo que gira libremente alrededor de otros.Ej La luna.Se han colocado satelites Terrestres artificiales. El primero fue el Sputnik en 1957. USOS DE LOS SATELITES: Cominicaciones en grandes áreas.Hace las veces de repetidor.Recibe la señal que viene de la Antena de la tierra, la amplifica, la convierte a la frecuencia del enlace de regreso y la retransmite. El primer satelite de telecomunicaicones “Early Bird” fue lanzado por USA en 1965 por una entidad gubernamental COMSAT. INTELSAT : Entidad internacional fundada en 1964 cuando se determinó el indole internacional de los satelites. En Colombia es socio TELECOM y las primeras antenas se instalaron en Choconta en 1970. PANAMSAT : Otro sistema internacional, que ofrece servicios sateleitales en latinoamerica.

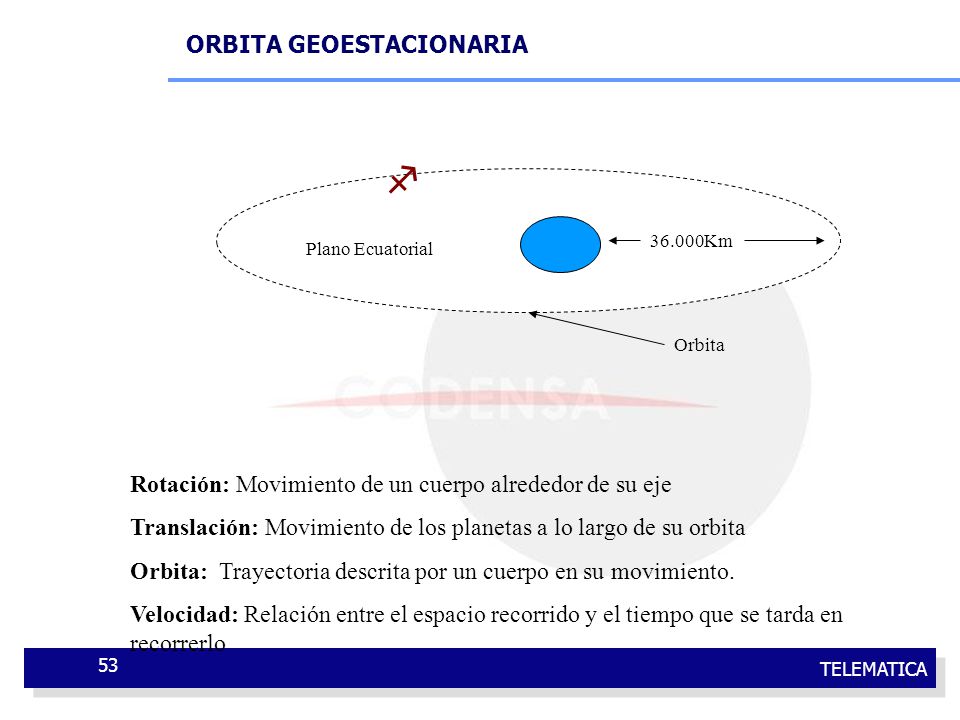

53 f ORBITA GEOESTACIONARIA
36.000Km Plano Ecuatorial Orbita Rotación: Movimiento de un cuerpo alrededor de su eje Translación: Movimiento de los planetas a lo largo de su orbita Orbita: Trayectoria descrita por un cuerpo en su movimiento. Velocidad: Relación entre el espacio recorrido y el tiempo que se tarda en recorrerlo

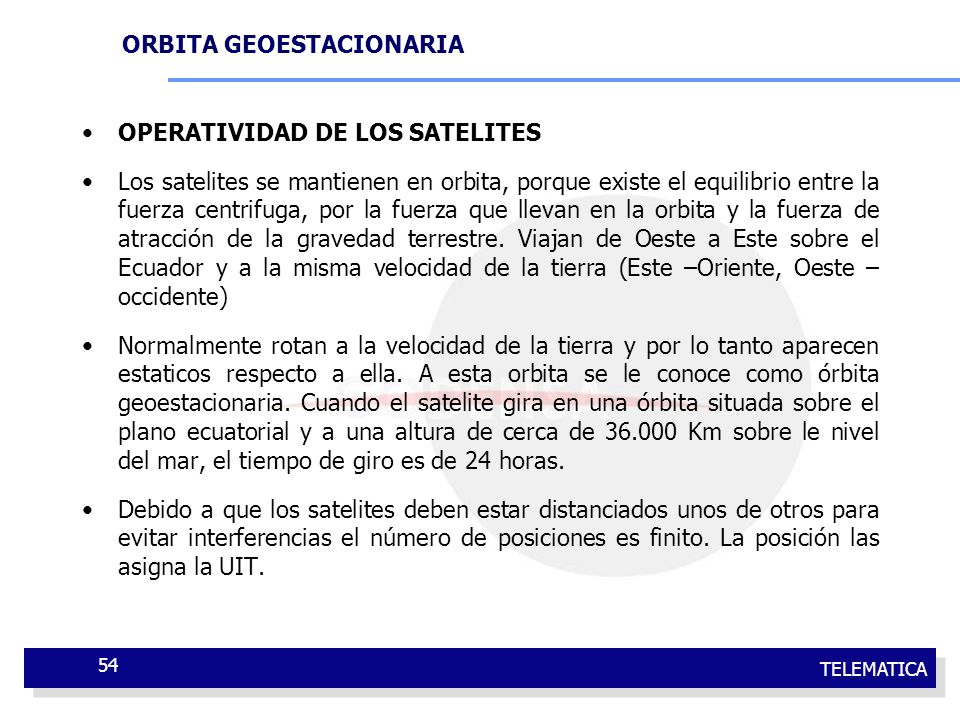

54 ORBITA GEOESTACIONARIA
OPERATIVIDAD DE LOS SATELITES Los satelites se mantienen en orbita, porque existe el equilibrio entre la fuerza centrifuga, por la fuerza que llevan en la orbita y la fuerza de atracción de la gravedad terrestre. Viajan de Oeste a Este sobre el Ecuador y a la misma velocidad de la tierra (Este –Oriente, Oeste – occidente) Normalmente rotan a la velocidad de la tierra y por lo tanto aparecen estaticos respecto a ella. A esta orbita se le conoce como órbita geoestacionaria. Cuando el satelite gira en una órbita situada sobre el plano ecuatorial y a una altura de cerca de Km sobre le nivel del mar, el tiempo de giro es de 24 horas. Debido a que los satelites deben estar distanciados unos de otros para evitar interferencias el número de posiciones es finito. La posición las asigna la UIT.

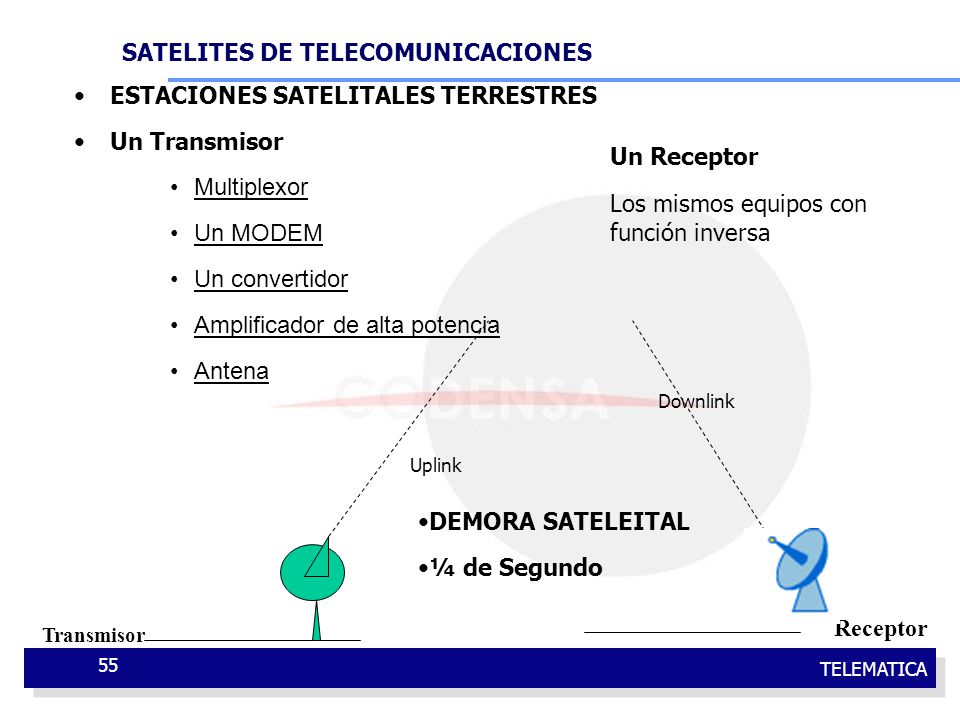

55 ESTACIONES SATELITALES TERRESTRES Un Transmisor Multiplexor Un MODEM
Un convertidor Amplificador de alta potencia Antena SATELITES DE TELECOMUNICACIONES Un Receptor Los mismos equipos con función inversa Downlink Uplink DEMORA SATELEITAL ¼ de Segundo Receptor Transmisor

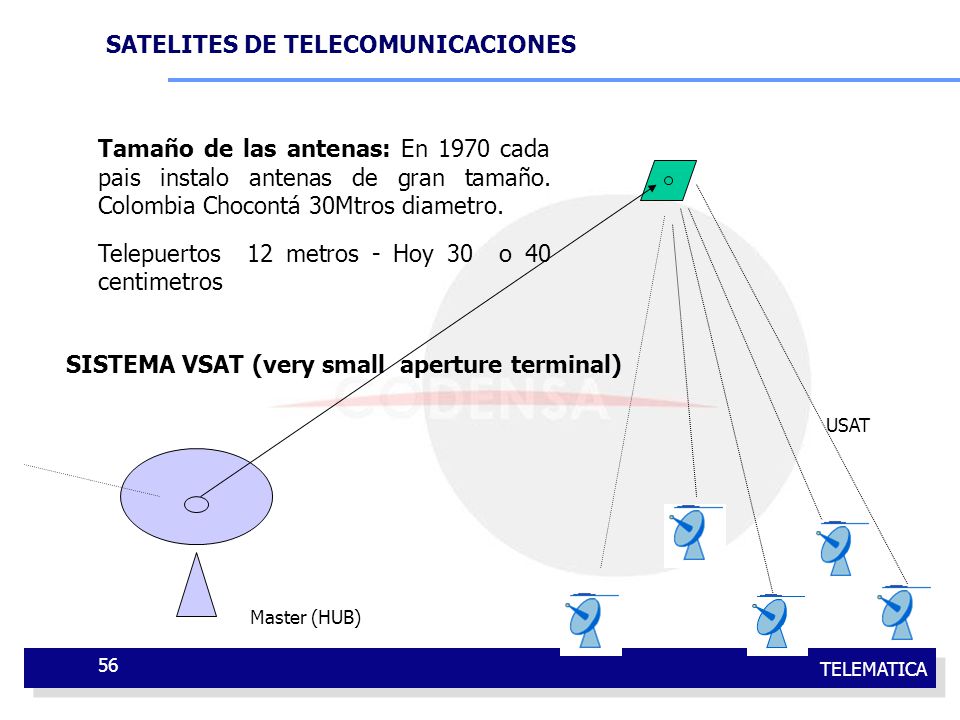

56 SATELITES DE TELECOMUNICACIONES
Tamaño de las antenas: En 1970 cada pais instalo antenas de gran tamaño. Colombia Chocontá 30Mtros diametro. Telepuertos 12 metros - Hoy 30 o 40 centimetros SISTEMA VSAT (very small aperture terminal) USAT Master (HUB)

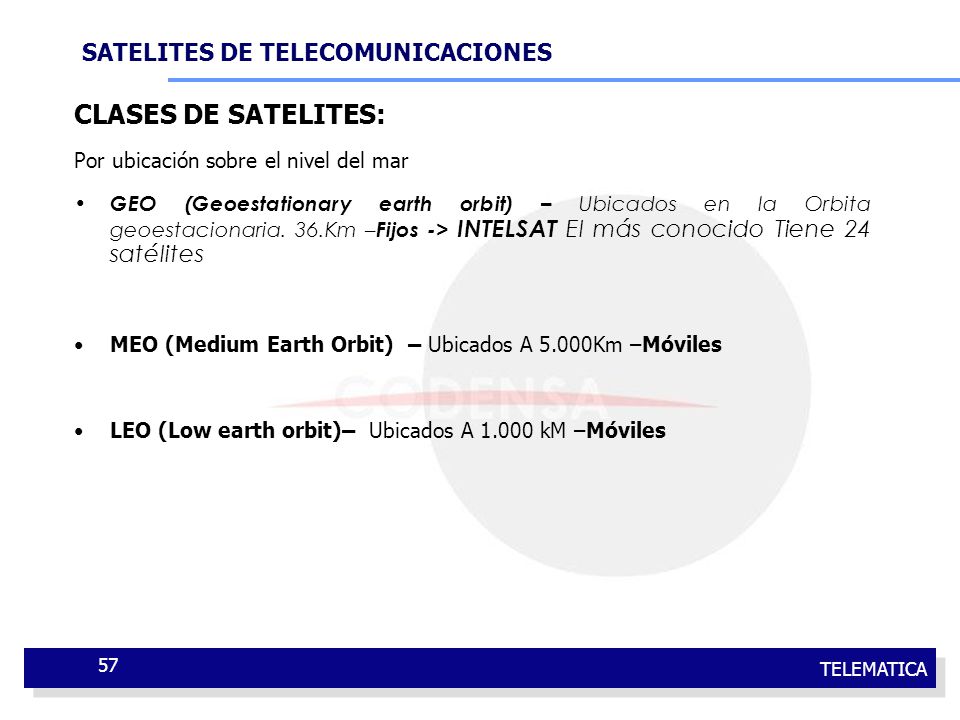

57 CLASES DE SATELITES: SATELITES DE TELECOMUNICACIONES
Por ubicación sobre el nivel del mar GEO (Geoestationary earth orbit) – Ubicados en la Orbita geoestacionaria. 36.Km –Fijos -> INTELSAT El más conocido Tiene 24 satélites MEO (Medium Earth Orbit) – Ubicados A 5.000Km –Móviles LEO (Low earth orbit)– Ubicados A kM –Móviles

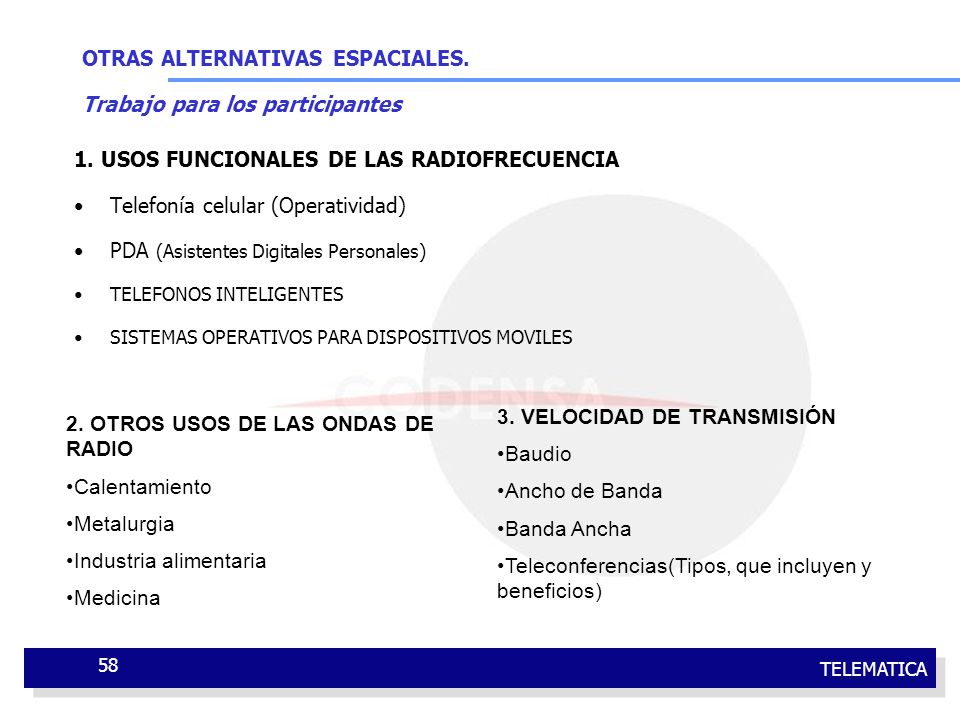

58 OTRAS ALTERNATIVAS ESPACIALES. Trabajo para los participantes
1. USOS FUNCIONALES DE LAS RADIOFRECUENCIA Telefonía celular (Operatividad) PDA (Asistentes Digitales Personales) TELEFONOS INTELIGENTES SISTEMAS OPERATIVOS PARA DISPOSITIVOS MOVILES 3. VELOCIDAD DE TRANSMISIÓN Baudio Ancho de Banda Banda Ancha Teleconferencias(Tipos, que incluyen y beneficios) 2. OTROS USOS DE LAS ONDAS DE RADIO Calentamiento Metalurgia Industria alimentaria Medicina

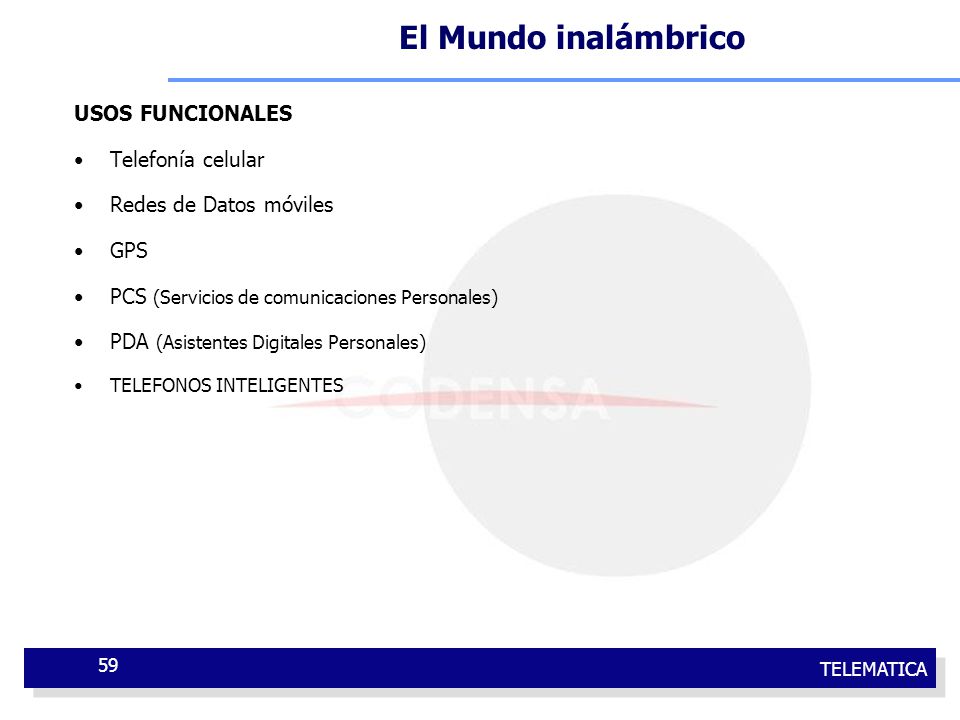

59 El Mundo inalámbrico USOS FUNCIONALES Telefonía celular
Redes de Datos móviles GPS PCS (Servicios de comunicaciones Personales) PDA (Asistentes Digitales Personales) TELEFONOS INTELIGENTES

60 TÍTULO DE LA PRESENTACIÓN

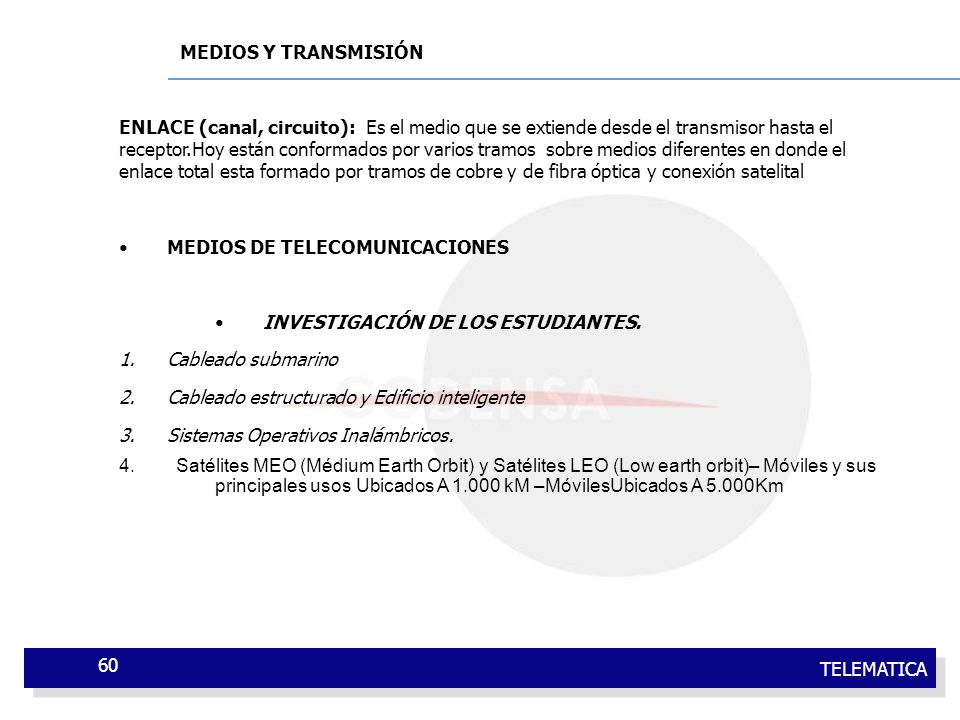

18/09/2001 MEDIOS Y TRANSMISIÓN ENLACE (canal, circuito): Es el medio que se extiende desde el transmisor hasta el receptor.Hoy están conformados por varios tramos sobre medios diferentes en donde el enlace total esta formado por tramos de cobre y de fibra óptica y conexión satelital MEDIOS DE TELECOMUNICACIONES INVESTIGACIÓN DE LOS ESTUDIANTES. Cableado submarino Cableado estructurado y Edificio inteligente Sistemas Operativos Inalámbricos. Satélites MEO (Médium Earth Orbit) y Satélites LEO (Low earth orbit)– Móviles y sus principales usos Ubicados A kM –MóvilesUbicados A 5.000Km CODENSA - MUCHO MÁS QUE ENERGÍA

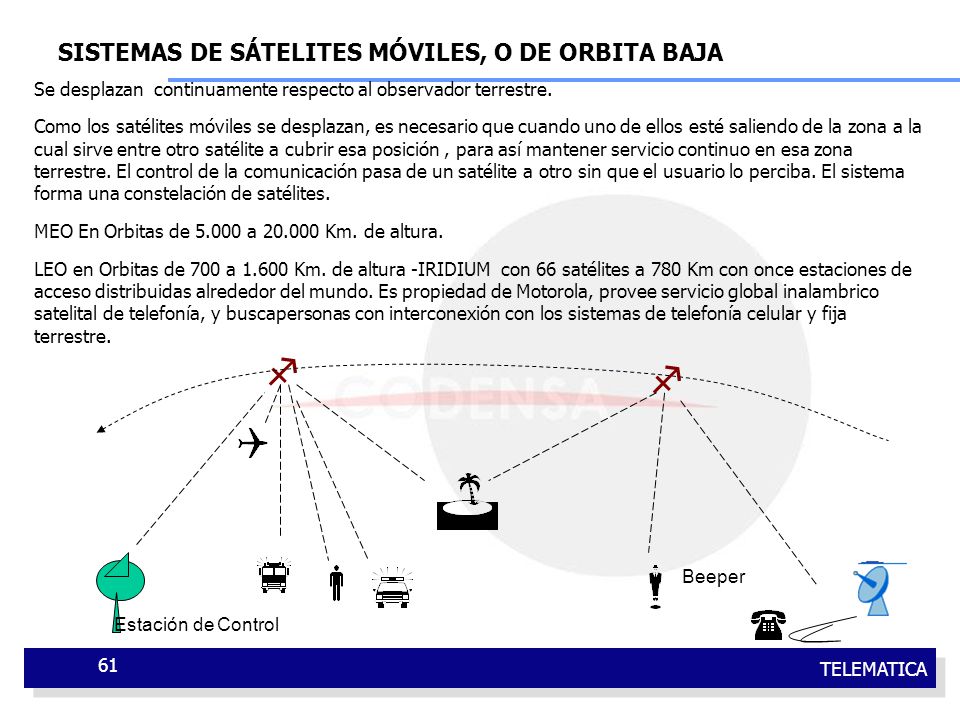

61 f f SISTEMAS DE SÁTELITES MÓVILES, O DE ORBITA BAJA
Se desplazan continuamente respecto al observador terrestre. Como los satélites móviles se desplazan, es necesario que cuando uno de ellos esté saliendo de la zona a la cual sirve entre otro satélite a cubrir esa posición , para así mantener servicio continuo en esa zona terrestre. El control de la comunicación pasa de un satélite a otro sin que el usuario lo perciba. El sistema forma una constelación de satélites. MEO En Orbitas de a Km. de altura. LEO en Orbitas de 700 a Km. de altura -IRIDIUM con 66 satélites a 780 Km con once estaciones de acceso distribuidas alrededor del mundo. Es propiedad de Motorola, provee servicio global inalambrico satelital de telefonía, y buscapersonas con interconexión con los sistemas de telefonía celular y fija terrestre. f f Beeper Estación de Control

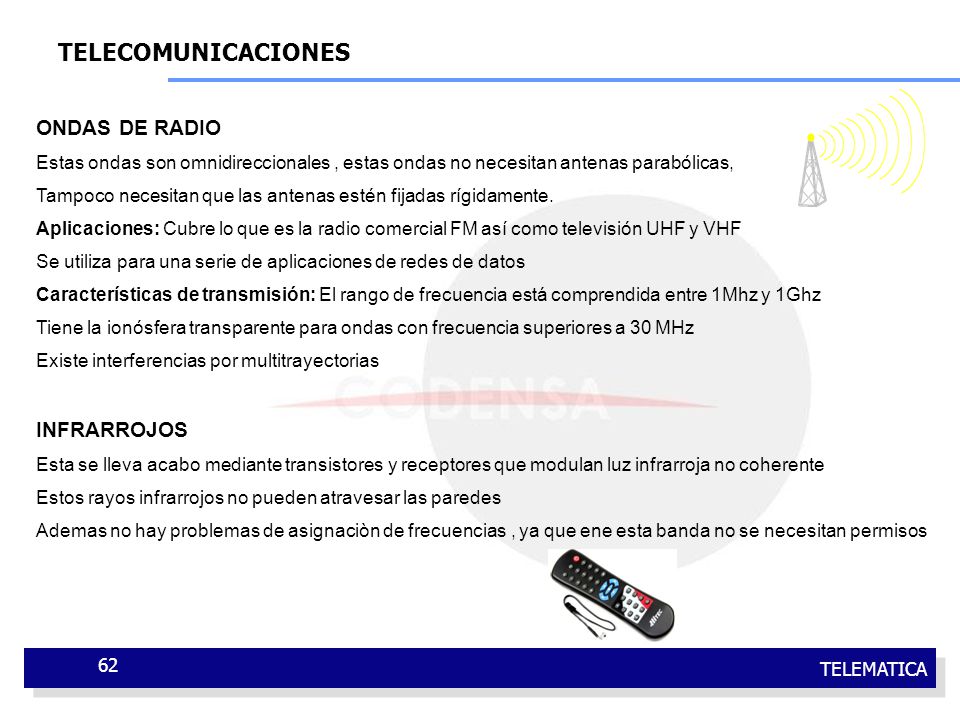

62 TELECOMUNICACIONES ONDAS DE RADIO INFRARROJOS
Estas ondas son omnidireccionales , estas ondas no necesitan antenas parabólicas, Tampoco necesitan que las antenas estén fijadas rígidamente. Aplicaciones: Cubre lo que es la radio comercial FM así como televisión UHF y VHF Se utiliza para una serie de aplicaciones de redes de datos Características de transmisión: El rango de frecuencia está comprendida entre 1Mhz y 1Ghz Tiene la ionósfera transparente para ondas con frecuencia superiores a 30 MHz Existe interferencias por multitrayectorias INFRARROJOS Esta se lleva acabo mediante transistores y receptores que modulan luz infrarroja no coherente Estos rayos infrarrojos no pueden atravesar las paredes Ademas no hay problemas de asignaciòn de frecuencias , ya que ene esta banda no se necesitan permisos

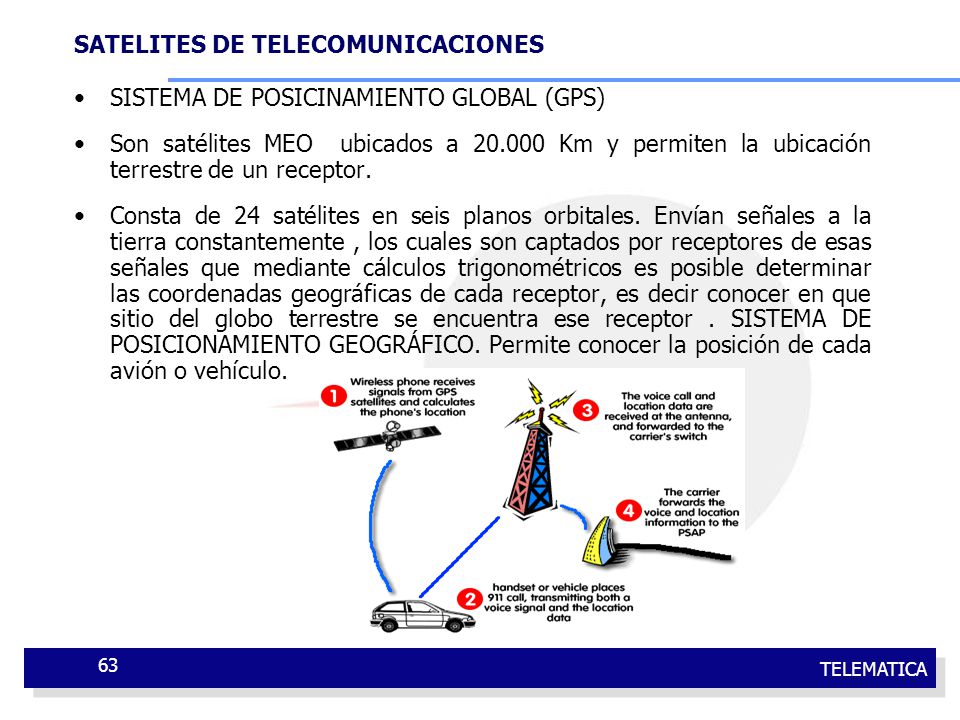

63 SATELITES DE TELECOMUNICACIONES
SISTEMA DE POSICINAMIENTO GLOBAL (GPS) Son satélites MEO ubicados a Km y permiten la ubicación terrestre de un receptor. Consta de 24 satélites en seis planos orbitales. Envían señales a la tierra constantemente , los cuales son captados por receptores de esas señales que mediante cálculos trigonométricos es posible determinar las coordenadas geográficas de cada receptor, es decir conocer en que sitio del globo terrestre se encuentra ese receptor . SISTEMA DE POSICIONAMIENTO GEOGRÁFICO. Permite conocer la posición de cada avión o vehículo.
