Agenda Arquitectura del SEIDA – Vision General Receptor – Estructura de los Archivos XML. – Formas de Transmisión (WebServices, Portafolio Web, Formulario.

Presentaciones similares


Presentación del tema: "Agenda Arquitectura del SEIDA – Vision General Receptor – Estructura de los Archivos XML. – Formas de Transmisión (WebServices, Portafolio Web, Formulario."— Transcripción de la presentación:

1

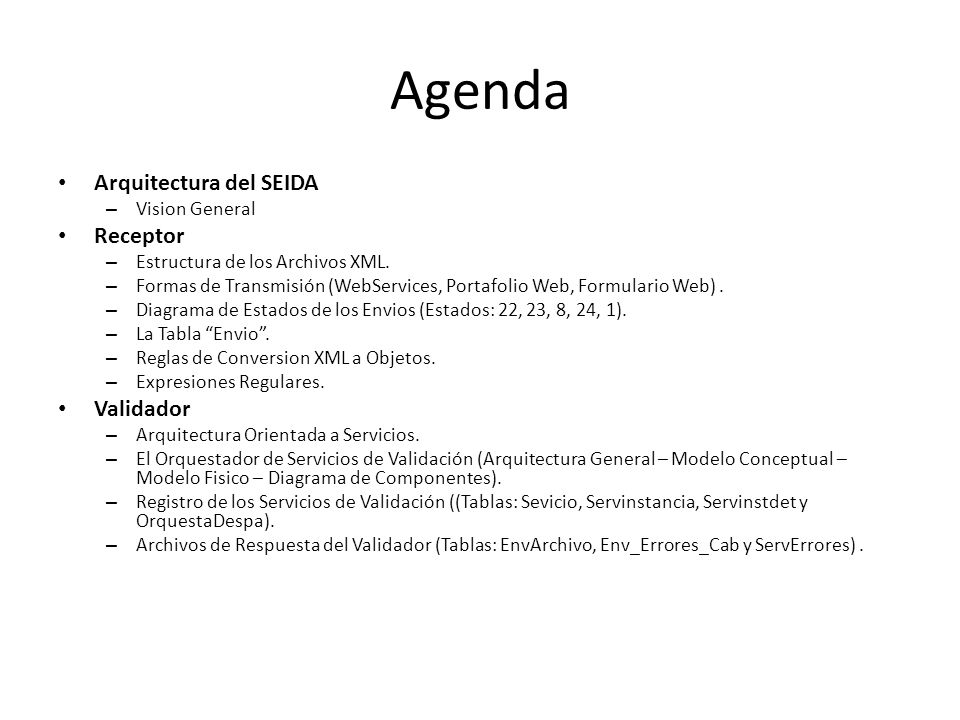

2 Agenda Arquitectura del SEIDA – Vision General Receptor – Estructura de los Archivos XML. – Formas de Transmisión (WebServices, Portafolio Web, Formulario Web). – Diagrama de Estados de los Envios (Estados: 22, 23, 8, 24, 1). – La Tabla Envio. – Reglas de Conversion XML a Objetos. – Expresiones Regulares. Validador – Arquitectura Orientada a Servicios. – El Orquestador de Servicios de Validación (Arquitectura General – Modelo Conceptual – Modelo Fisico – Diagrama de Componentes). – Registro de los Servicios de Validación ((Tablas: Sevicio, Servinstancia, Servinstdet y OrquestaDespa). – Archivos de Respuesta del Validador (Tablas: EnvArchivo, Env_Errores_Cab y ServErrores).

3 Agenda Mantenimiento de las Transacciones del SEIDA – Consulta del Log de Trazabilidad del SEIDA. – Identificando y Corrigiendo Errores. – Agregar o Modificar Nuevas Reglas de Conversión. – Agregar o Modificar Servicios de Validación. – Formas de Controlar Vigencia de los Servicios de Validación. – Registrando Codigos y Mensajes de Error – Pasando de Error a Warning y viceversa. – Como Incorporar nuevas transacciones electronicas.

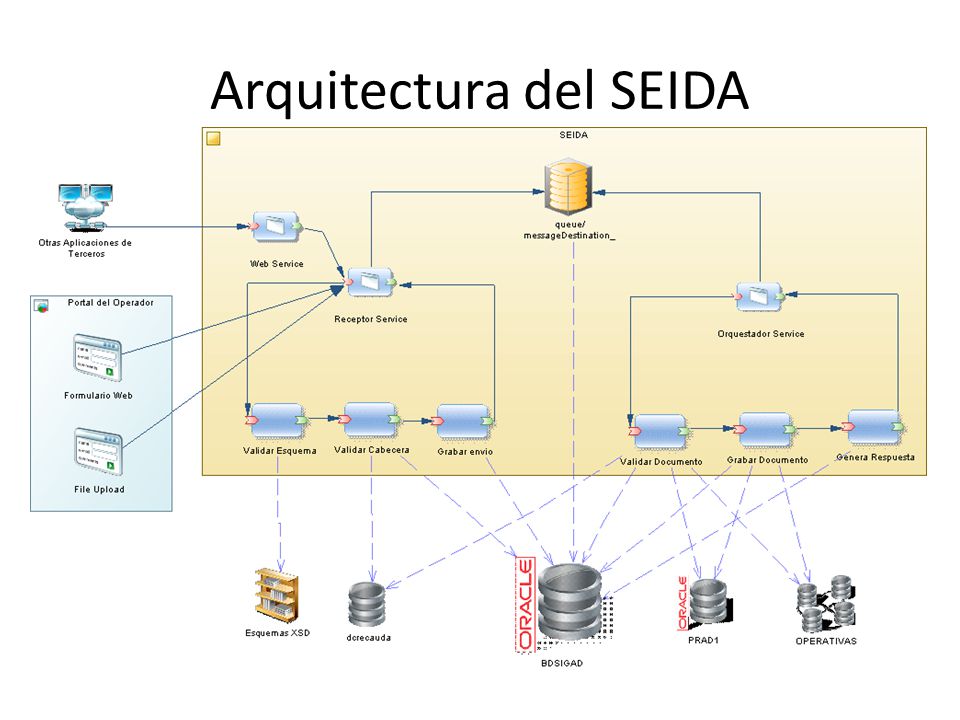

4 Arquitectura del SEIDA

5 Receptor

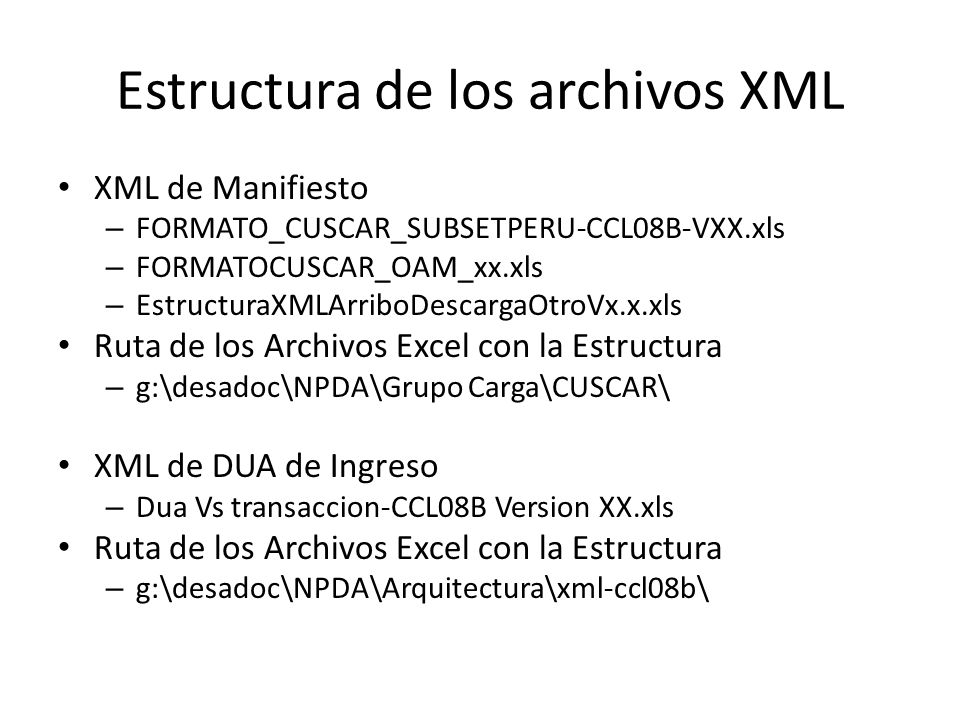

6 Estructura de los archivos XML XML de Manifiesto – FORMATO_CUSCAR_SUBSETPERU-CCL08B-VXX.xls – FORMATOCUSCAR_OAM_xx.xls – EstructuraXMLArriboDescargaOtroVx.x.xls Ruta de los Archivos Excel con la Estructura – g:\desadoc\NPDA\Grupo Carga\CUSCAR\ XML de DUA de Ingreso – Dua Vs transaccion-CCL08B Version XX.xls Ruta de los Archivos Excel con la Estructura – g:\desadoc\NPDA\Arquitectura\xml-ccl08b\

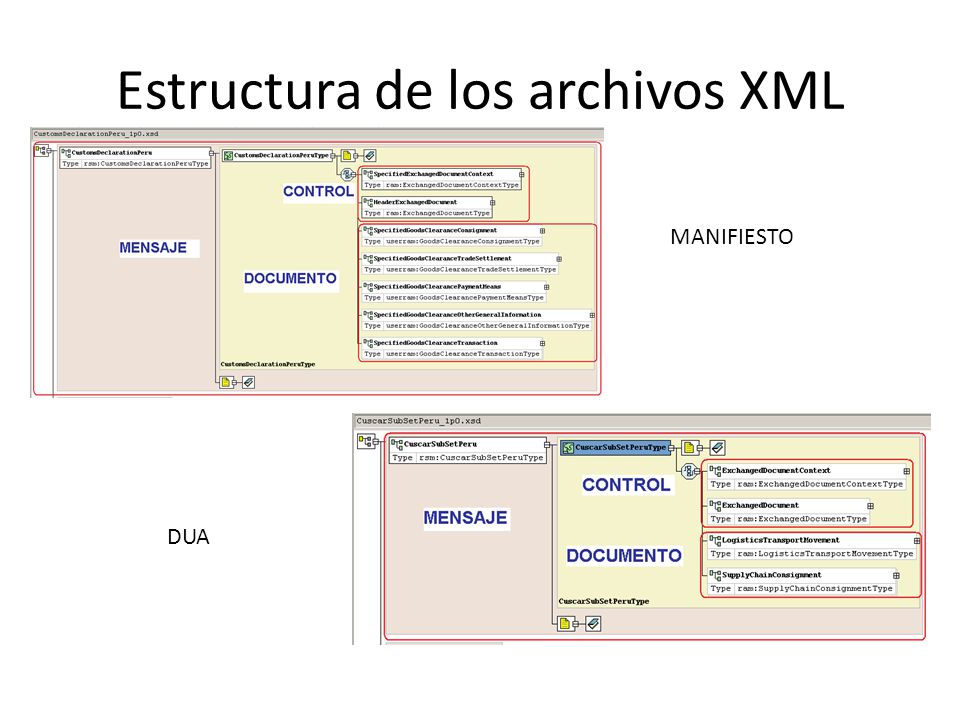

7 Estructura de los archivos XML MANIFIESTO DUA

8 Formas de Transmision Mediante WebService. Se envia el archivo XML comprimido en formato zip Autenticación Clave Sol Se requeria instalar un API, ya no es necesario Por el Portal del Operador - Subir Archivo. Se hace upload al archivo XML comprimido en formato zip Autenticación clave Sol por el Portal Solo se requiere conexión a Internet y acceso al Portal del Operador Por el Portal del Especialista y Operador – Registro Formulario Web Se registra los datos manualmente mediante un formulario Web Autenticación Usuario Clave Intranet por el Portal del Especialista. Autenticación Clave SOL portal del Operador.

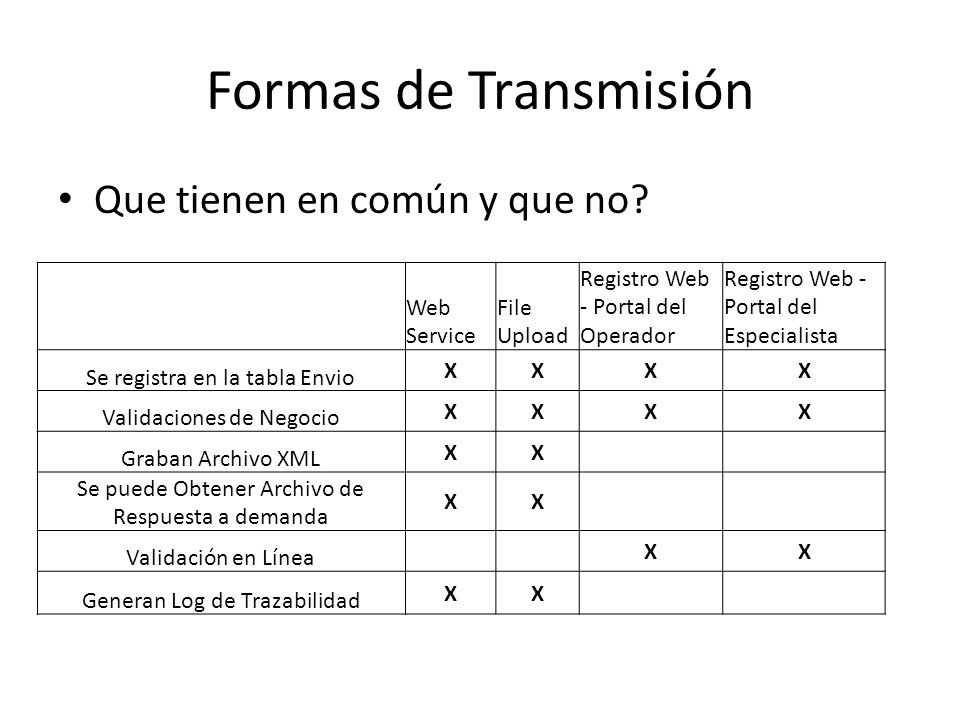

9 Formas de Transmisión Que tienen en común y que no? Web Service File Upload Registro Web - Portal del Operador Registro Web - Portal del Especialista Se registra en la tabla Envio XXXX Validaciones de Negocio XXXX Graban Archivo XML XX Se puede Obtener Archivo de Respuesta a demanda XX Validación en Línea XX Generan Log de Trazabilidad XX

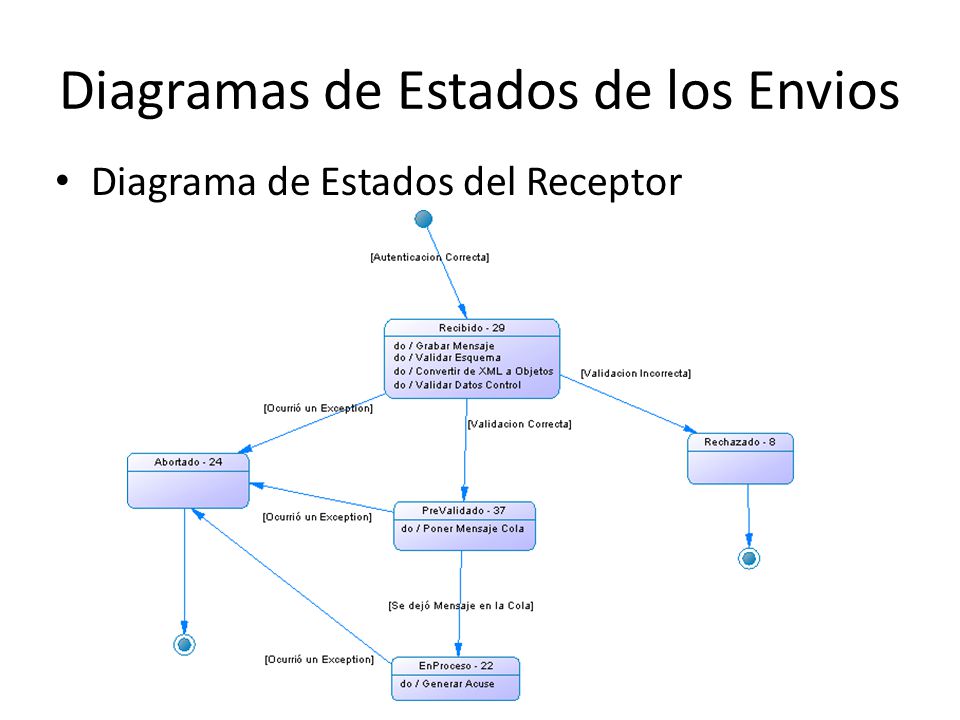

10 Diagramas de Estados de los Envios Diagrama de Estados del Receptor

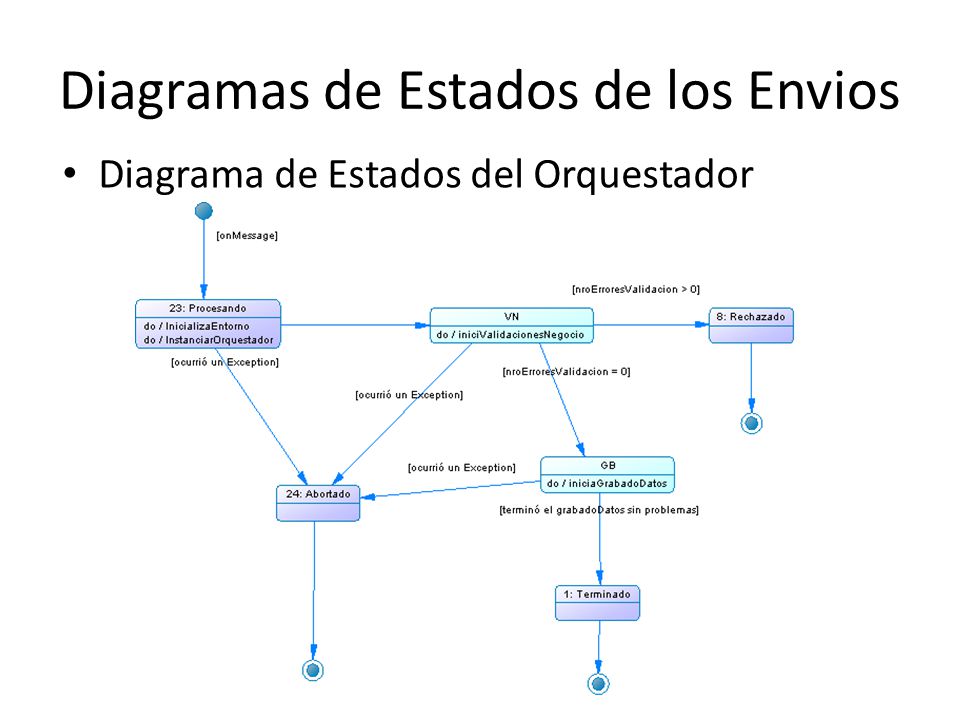

11 Diagramas de Estados de los Envios Diagrama de Estados del Orquestador

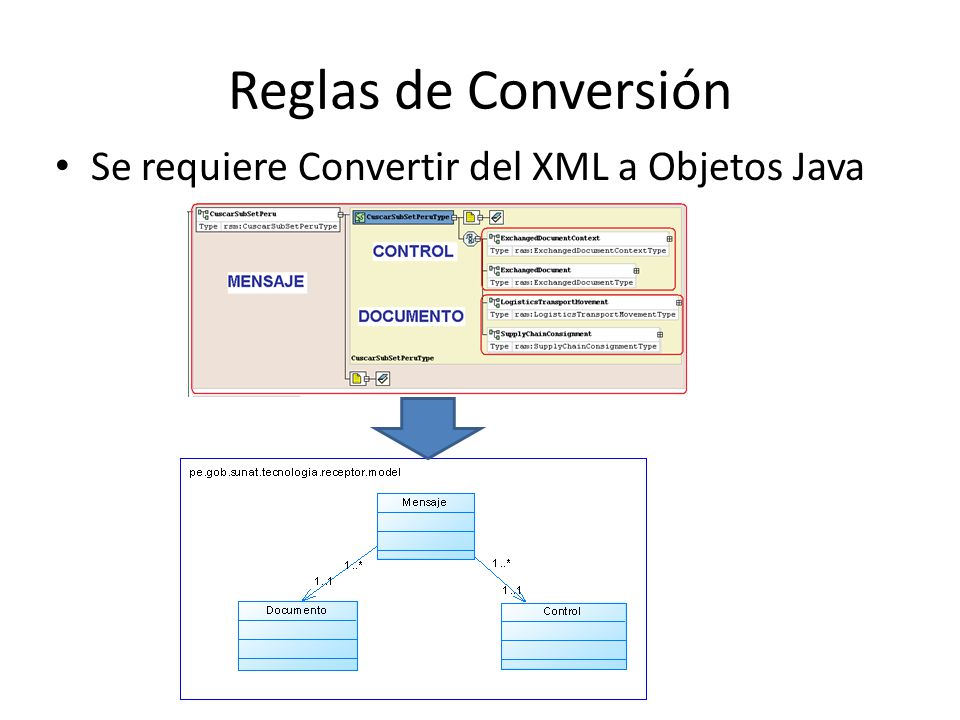

12 Reglas de Conversión Se requiere Convertir del XML a Objetos Java

13 Reglas de Conversión Se almacenan en la tabla regla_conversion por cada transacción. Permite registrar reglas de Mapeo de los Datos del XML a Clases Java utilizando la especificación Xpath v 2.0

14
