1 Física III para Ingenieros BAIN 054 Centro de Docencia de Ciencias Básicas para Ingeniería Unidad de Aprendizaje Carga Eléctrica y Campos Eléctricos

2 Recordatorio clase Anterior Carga Eléctrica Conductores, Aislantes y Cargas Inducidas Ley de Coulomb

3 1.1.4 Campo Eléctrico, Fuerza Eléctrica y Líneas de Campo El Campo eléctrico corresponde a líneas de fuerza eléctrica constante que se extienden hacia todas partes por el espacio

4 1.1.4 Campo Eléctrico, Fuerza Eléctrica y Líneas de Campo

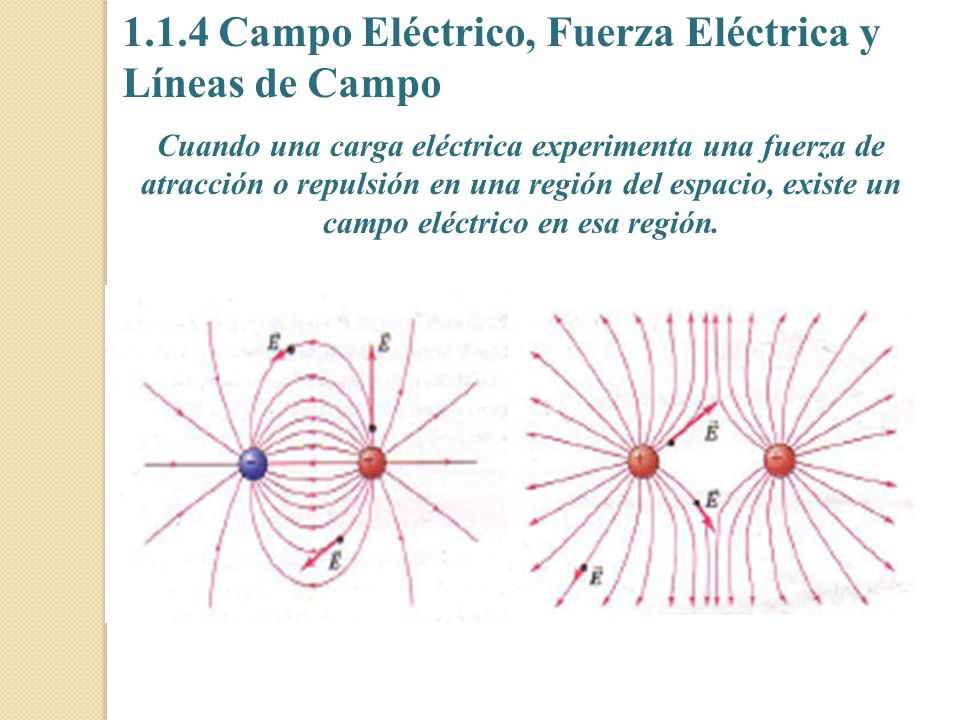

5 Cuando una carga eléctrica experimenta una fuerza de atracción o repulsión en una región del espacio, existe un campo eléctrico en esa región.

6 1.1.4 Campo Eléctrico, Fuerza Eléctrica y Líneas de Campo La fuerza eléctrica sobre un cuerpo con carga es ejercida por el campo eléctrico creado por otros cuerpos con carga.

7 1.1.4 Campo Eléctrico, Fuerza Eléctrica y Líneas de Campo

8

9

10

11 El Campo Eléctrico se define como la razón de la Fuerza eléctrica (que experimenta la carga de prueba) por unidad de carga de prueba (qo)que por definición es positiva. El Campo Eléctrico en una carga puntual Magnitud del Campo Eléctrico de una carga puntual

12 1.1.4 Campo Eléctrico, Fuerza Eléctrica y Líneas de Campo Ejemplo: Magnitud de un Campo eléctrico en una carga puntual ¿Cuál es la magnitud del campo eléctrico en un punto del campo a 2 m de una carga puntual q = 4 nC? (Rsp.: 9 N/C) Ejemplo: Vector de campo eléctrico de una carga puntual Una carga puntual q = -8 nC está situada en el origen. Encuentre el vector de campo eléctrico en el punto de campo (1.2,-1.6)m

13 1.1.4 Campo Eléctrico, Fuerza Eléctrica y Líneas de Campo Para determinar el campo eléctrico en un punto P, debido a la presencia de un conjunto discreto de cargas puntuales se utiliza el principio de superposición el cual consiste en la suma vectorial de los campos en el punto P, dado por

14 1.1.4 Campo Eléctrico, Fuerza Eléctrica y Líneas de Campo Ejemplo: Campo eléctrico debido a dos cargas puntuales En un sistema de coordenadas, una carga q1 = 7 uC está localizada en el origen, y una segunda carga q2 = -5 uC está sobre el eje de las X, a una distancia de 0.3 m del origen. Determine el valor del campo eléctrico en el punto P, cuyas coordenadas son (0,0.4)m
