1 CLUB PLASTIMODELISMO ANTOFAGASTA MUNICIONES DE TANQUES Expositor : Ricardo Lyons G

2 DEFINICIÓN Se entiende por munición como aquel elemento que utiliza la energía cinética generada por un cañon con el fin de bombardear un determinado lugar o agrupación de soldados, o de perforar un determinado vehículo o construcción y destruirlo Se entiende por munición como aquel elemento que utiliza la energía cinética generada por un cañon con el fin de bombardear un determinado lugar o agrupación de soldados, o de perforar un determinado vehículo o construcción y destruirlo

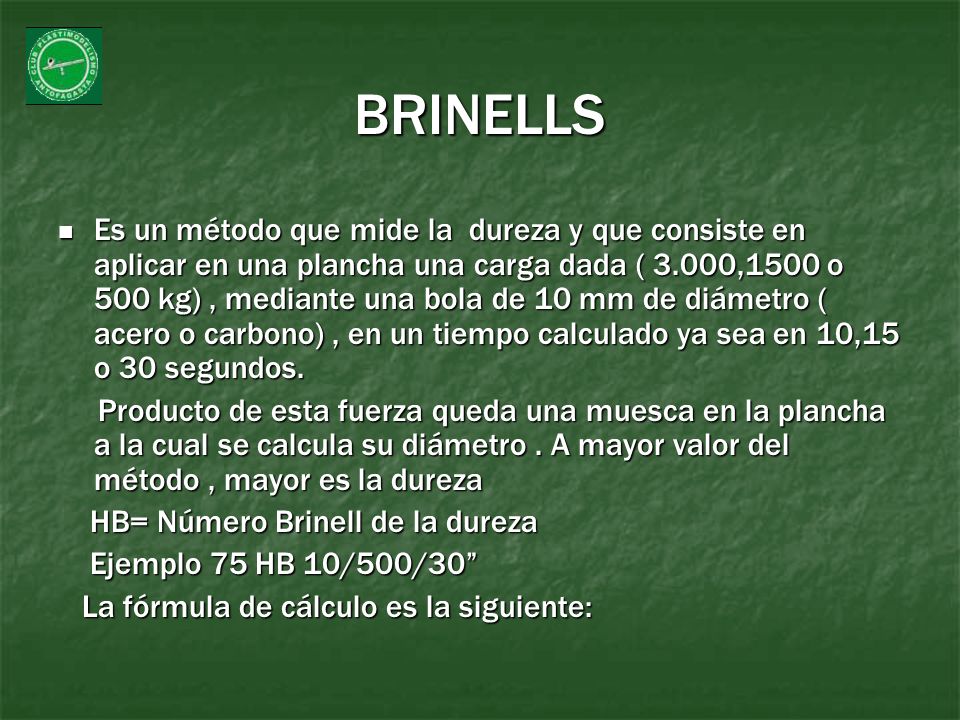

3 BRINELLS Es un método que mide la dureza y que consiste en aplicar en una plancha una carga dada ( 3.000,1500 o 500 kg), mediante una bola de 10 mm de diámetro ( acero o carbono), en un tiempo calculado ya sea en 10,15 o 30 segundos. Es un método que mide la dureza y que consiste en aplicar en una plancha una carga dada ( 3.000,1500 o 500 kg), mediante una bola de 10 mm de diámetro ( acero o carbono), en un tiempo calculado ya sea en 10,15 o 30 segundos. Producto de esta fuerza queda una muesca en la plancha a la cual se calcula su diámetro. A mayor valor del método, mayor es la dureza Producto de esta fuerza queda una muesca en la plancha a la cual se calcula su diámetro. A mayor valor del método, mayor es la dureza HB= Número Brinell de la dureza HB= Número Brinell de la dureza Ejemplo 75 HB 10/500/30 Ejemplo 75 HB 10/500/30 La fórmula de cálculo es la siguiente: La fórmula de cálculo es la siguiente:

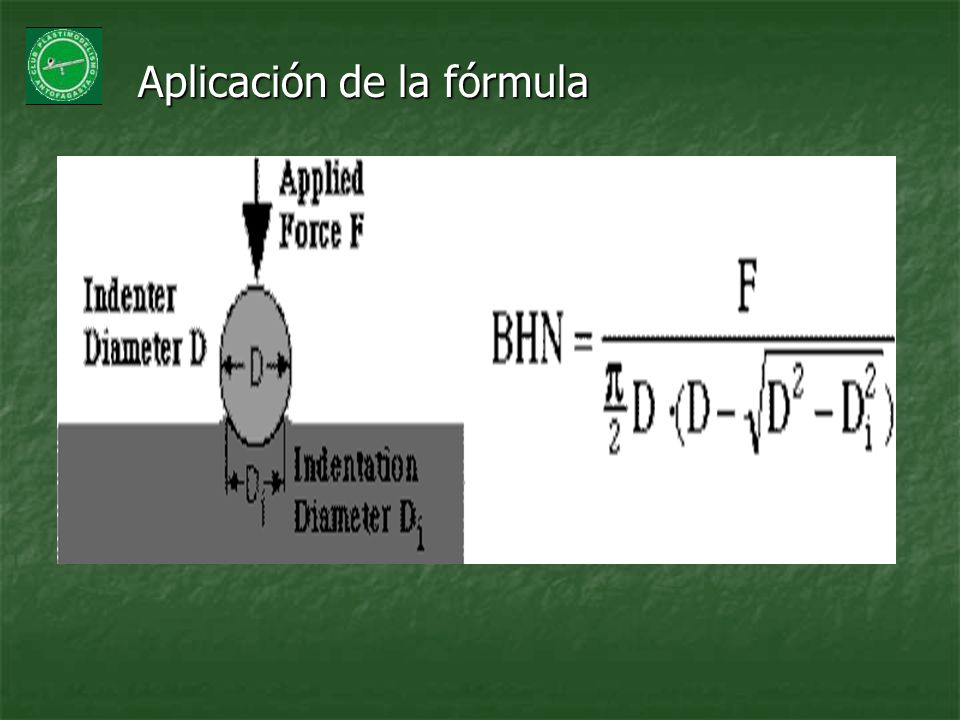

4 Aplicación de la fórmula Aplicación de la fórmula

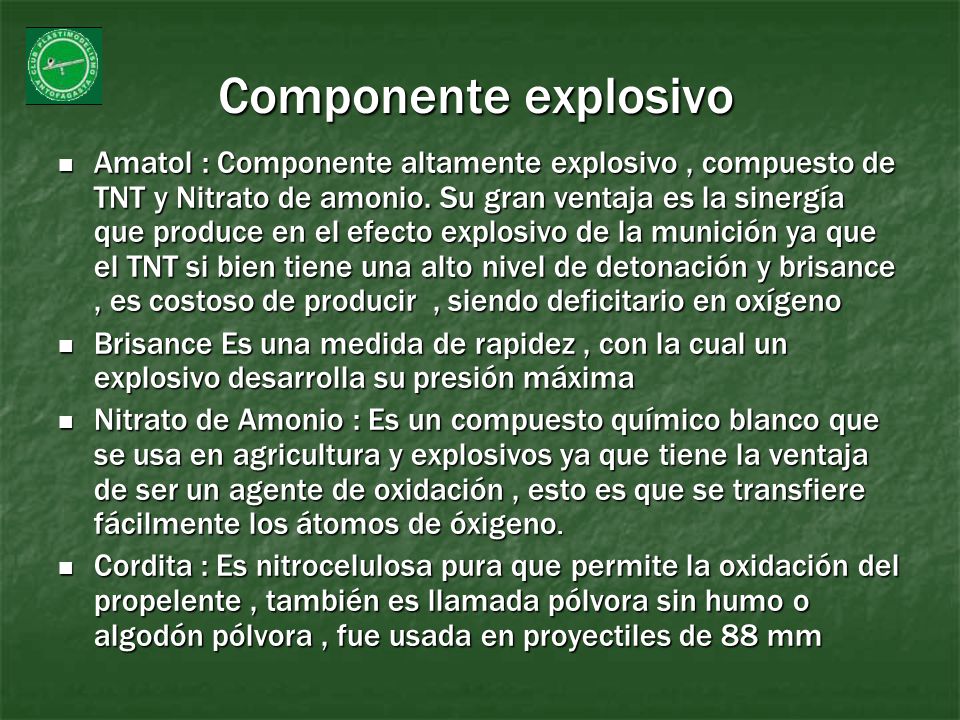

5 Componente explosivo Amatol : Componente altamente explosivo, compuesto de TNT y Nitrato de amonio. Su gran ventaja es la sinergía que produce en el efecto explosivo de la munición ya que el TNT si bien tiene una alto nivel de detonación y brisance, es costoso de producir, siendo deficitario en oxígeno Amatol : Componente altamente explosivo, compuesto de TNT y Nitrato de amonio. Su gran ventaja es la sinergía que produce en el efecto explosivo de la munición ya que el TNT si bien tiene una alto nivel de detonación y brisance, es costoso de producir, siendo deficitario en oxígeno Brisance Es una medida de rapidez, con la cual un explosivo desarrolla su presión máxima Brisance Es una medida de rapidez, con la cual un explosivo desarrolla su presión máxima Nitrato de Amonio : Es un compuesto químico blanco que se usa en agricultura y explosivos ya que tiene la ventaja de ser un agente de oxidación, esto es que se transfiere fácilmente los átomos de óxigeno. Nitrato de Amonio : Es un compuesto químico blanco que se usa en agricultura y explosivos ya que tiene la ventaja de ser un agente de oxidación, esto es que se transfiere fácilmente los átomos de óxigeno. Cordita : Es nitrocelulosa pura que permite la oxidación del propelente, también es llamada pólvora sin humo o algodón pólvora, fue usada en proyectiles de 88 mm Cordita : Es nitrocelulosa pura que permite la oxidación del propelente, también es llamada pólvora sin humo o algodón pólvora, fue usada en proyectiles de 88 mm

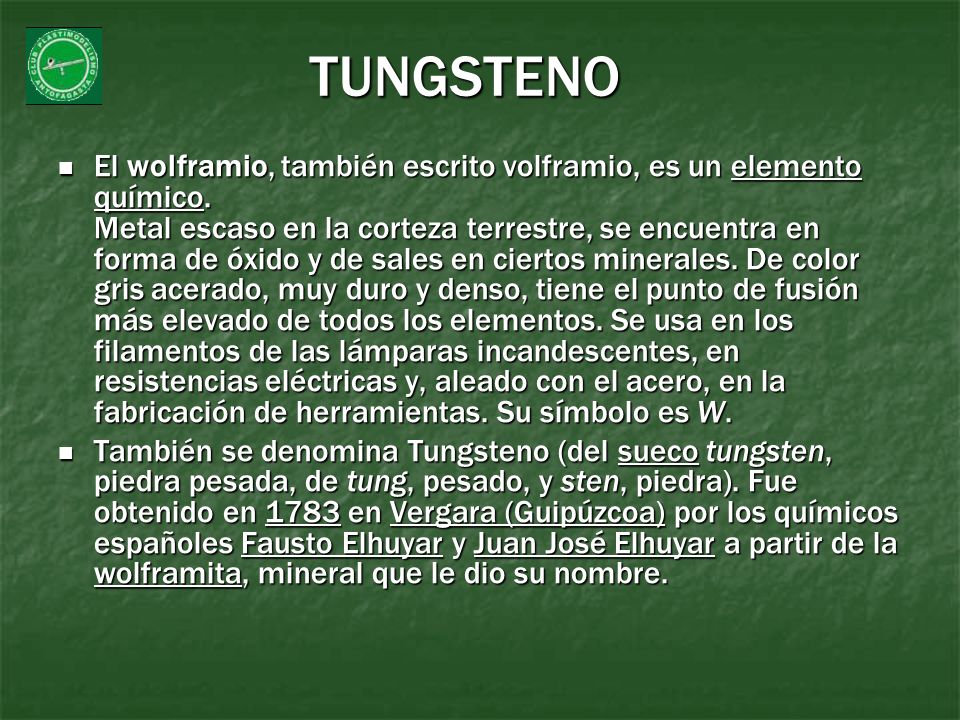

6 TUNGSTENO El wolframio, también escrito volframio, es un elemento químico. Metal escaso en la corteza terrestre, se encuentra en forma de óxido y de sales en ciertos minerales. De color gris acerado, muy duro y denso, tiene el punto de fusión más elevado de todos los elementos. Se usa en los filamentos de las lámparas incandescentes, en resistencias eléctricas y, aleado con el acero, en la fabricación de herramientas. Su símbolo es W. El wolframio, también escrito volframio, es un elemento químico. Metal escaso en la corteza terrestre, se encuentra en forma de óxido y de sales en ciertos minerales. De color gris acerado, muy duro y denso, tiene el punto de fusión más elevado de todos los elementos. Se usa en los filamentos de las lámparas incandescentes, en resistencias eléctricas y, aleado con el acero, en la fabricación de herramientas. Su símbolo es W.elemento químicoelemento químico También se denomina Tungsteno (del sueco tungsten, piedra pesada, de tung, pesado, y sten, piedra). Fue obtenido en 1783 en Vergara (Guipúzcoa) por los químicos españoles Fausto Elhuyar y Juan José Elhuyar a partir de la wolframita, mineral que le dio su nombre. También se denomina Tungsteno (del sueco tungsten, piedra pesada, de tung, pesado, y sten, piedra). Fue obtenido en 1783 en Vergara (Guipúzcoa) por los químicos españoles Fausto Elhuyar y Juan José Elhuyar a partir de la wolframita, mineral que le dio su nombre.sueco1783Vergara (Guipúzcoa)Fausto ElhuyarJuan José Elhuyar wolframitasueco1783Vergara (Guipúzcoa)Fausto ElhuyarJuan José Elhuyar wolframita

7 ENERGÍA CINÉTICA Es la energía que un objeto posee debido a su movimiento. La energía cinética depende de la masa y la velocidad del objeto según la ecuación E = (1/2)mv2 donde m es la masa del objeto y v2 la velocidad del mismo elevada al cuadrado. El valor de E también puede derivarse de la ecuación E = (ma)d donde a es la aceleración de la masa m y d es la distancia a lo largo de la cual se acelera. Es la energía que un objeto posee debido a su movimiento. La energía cinética depende de la masa y la velocidad del objeto según la ecuación E = (1/2)mv2 donde m es la masa del objeto y v2 la velocidad del mismo elevada al cuadrado. El valor de E también puede derivarse de la ecuación E = (ma)d donde a es la aceleración de la masa m y d es la distancia a lo largo de la cual se acelera.

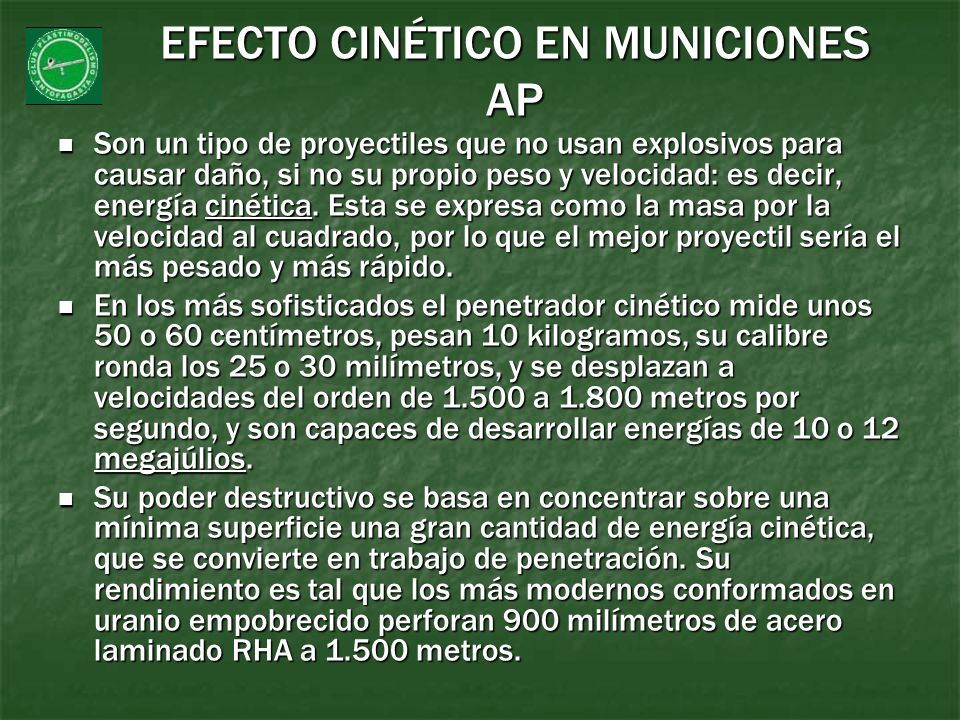

8 EFECTO CINÉTICO EN MUNICIONES AP Son un tipo de proyectiles que no usan explosivos para causar daño, si no su propio peso y velocidad: es decir, energía cinética. Esta se expresa como la masa por la velocidad al cuadrado, por lo que el mejor proyectil sería el más pesado y más rápido. Son un tipo de proyectiles que no usan explosivos para causar daño, si no su propio peso y velocidad: es decir, energía cinética. Esta se expresa como la masa por la velocidad al cuadrado, por lo que el mejor proyectil sería el más pesado y más rápido.cinética En los más sofisticados el penetrador cinético mide unos 50 o 60 centímetros, pesan 10 kilogramos, su calibre ronda los 25 o 30 milímetros, y se desplazan a velocidades del orden de a metros por segundo, y son capaces de desarrollar energías de 10 o 12 megajúlios. En los más sofisticados el penetrador cinético mide unos 50 o 60 centímetros, pesan 10 kilogramos, su calibre ronda los 25 o 30 milímetros, y se desplazan a velocidades del orden de a metros por segundo, y son capaces de desarrollar energías de 10 o 12 megajúlios. megajúlios Su poder destructivo se basa en concentrar sobre una mínima superficie una gran cantidad de energía cinética, que se convierte en trabajo de penetración. Su rendimiento es tal que los más modernos conformados en uranio empobrecido perforan 900 milímetros de acero laminado RHA a metros. Su poder destructivo se basa en concentrar sobre una mínima superficie una gran cantidad de energía cinética, que se convierte en trabajo de penetración. Su rendimiento es tal que los más modernos conformados en uranio empobrecido perforan 900 milímetros de acero laminado RHA a metros.

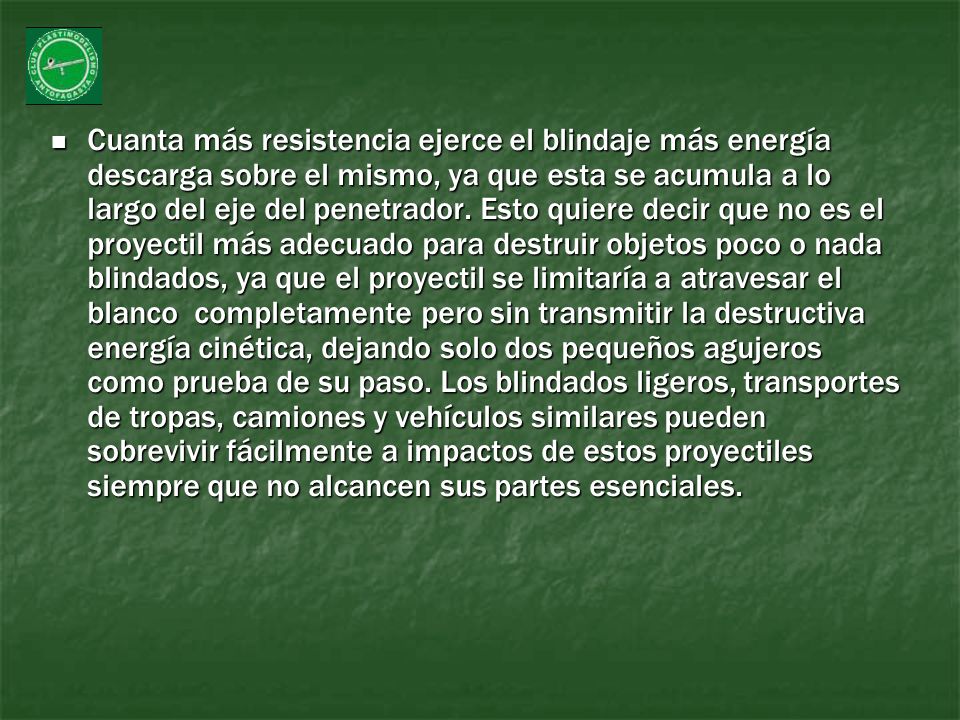

9 Cuanta más resistencia ejerce el blindaje más energía descarga sobre el mismo, ya que esta se acumula a lo largo del eje del penetrador. Esto quiere decir que no es el proyectil más adecuado para destruir objetos poco o nada blindados, ya que el proyectil se limitaría a atravesar el blanco completamente pero sin transmitir la destructiva energía cinética, dejando solo dos pequeños agujeros como prueba de su paso. Los blindados ligeros, transportes de tropas, camiones y vehículos similares pueden sobrevivir fácilmente a impactos de estos proyectiles siempre que no alcancen sus partes esenciales. Cuanta más resistencia ejerce el blindaje más energía descarga sobre el mismo, ya que esta se acumula a lo largo del eje del penetrador. Esto quiere decir que no es el proyectil más adecuado para destruir objetos poco o nada blindados, ya que el proyectil se limitaría a atravesar el blanco completamente pero sin transmitir la destructiva energía cinética, dejando solo dos pequeños agujeros como prueba de su paso. Los blindados ligeros, transportes de tropas, camiones y vehículos similares pueden sobrevivir fácilmente a impactos de estos proyectiles siempre que no alcancen sus partes esenciales.

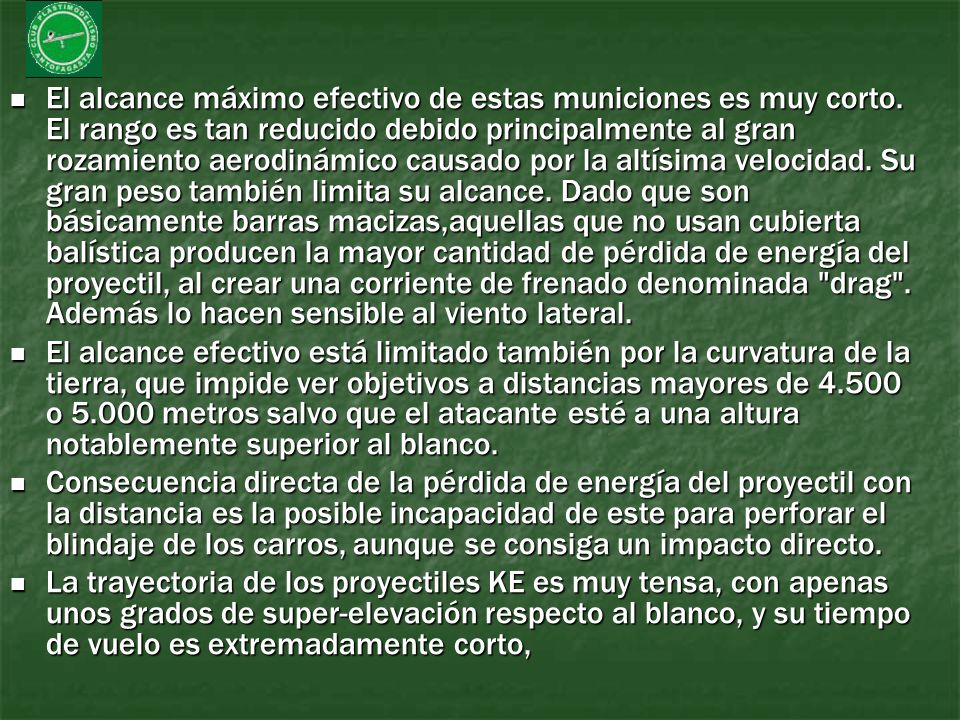

10 El alcance máximo efectivo de estas municiones es muy corto. El rango es tan reducido debido principalmente al gran rozamiento aerodinámico causado por la altísima velocidad. Su gran peso también limita su alcance. Dado que son básicamente barras macizas,aquellas que no usan cubierta balística producen la mayor cantidad de pérdida de energía del proyectil, al crear una corriente de frenado denominada "drag". Además lo hacen sensible al viento lateral. El alcance máximo efectivo de estas municiones es muy corto. El rango es tan reducido debido principalmente al gran rozamiento aerodinámico causado por la altísima velocidad. Su gran peso también limita su alcance. Dado que son básicamente barras macizas,aquellas que no usan cubierta balística producen la mayor cantidad de pérdida de energía del proyectil, al crear una corriente de frenado denominada "drag". Además lo hacen sensible al viento lateral. El alcance efectivo está limitado también por la curvatura de la tierra, que impide ver objetivos a distancias mayores de o metros salvo que el atacante esté a una altura notablemente superior al blanco. El alcance efectivo está limitado también por la curvatura de la tierra, que impide ver objetivos a distancias mayores de o metros salvo que el atacante esté a una altura notablemente superior al blanco. Consecuencia directa de la pérdida de energía del proyectil con la distancia es la posible incapacidad de este para perforar el blindaje de los carros, aunque se consiga un impacto directo. Consecuencia directa de la pérdida de energía del proyectil con la distancia es la posible incapacidad de este para perforar el blindaje de los carros, aunque se consiga un impacto directo. La trayectoria de los proyectiles KE es muy tensa, con apenas unos grados de super-elevación respecto al blanco, y su tiempo de vuelo es extremadamente corto, La trayectoria de los proyectiles KE es muy tensa, con apenas unos grados de super-elevación respecto al blanco, y su tiempo de vuelo es extremadamente corto,

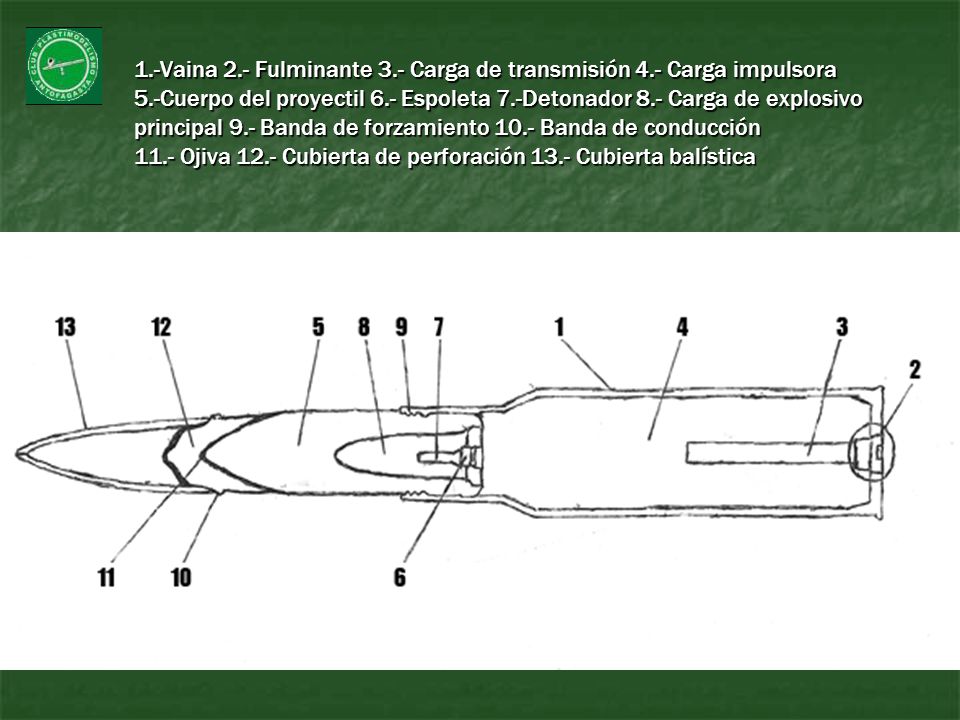

11 1.-Vaina 2.- Fulminante 3.- Carga de transmisión 4.- Carga impulsora 5.-Cuerpo del proyectil 6.- Espoleta 7.-Detonador 8.- Carga de explosivo principal 9.- Banda de forzamiento 10.- Banda de conducción 11.- Ojiva 12.- Cubierta de perforación 13.- Cubierta balística

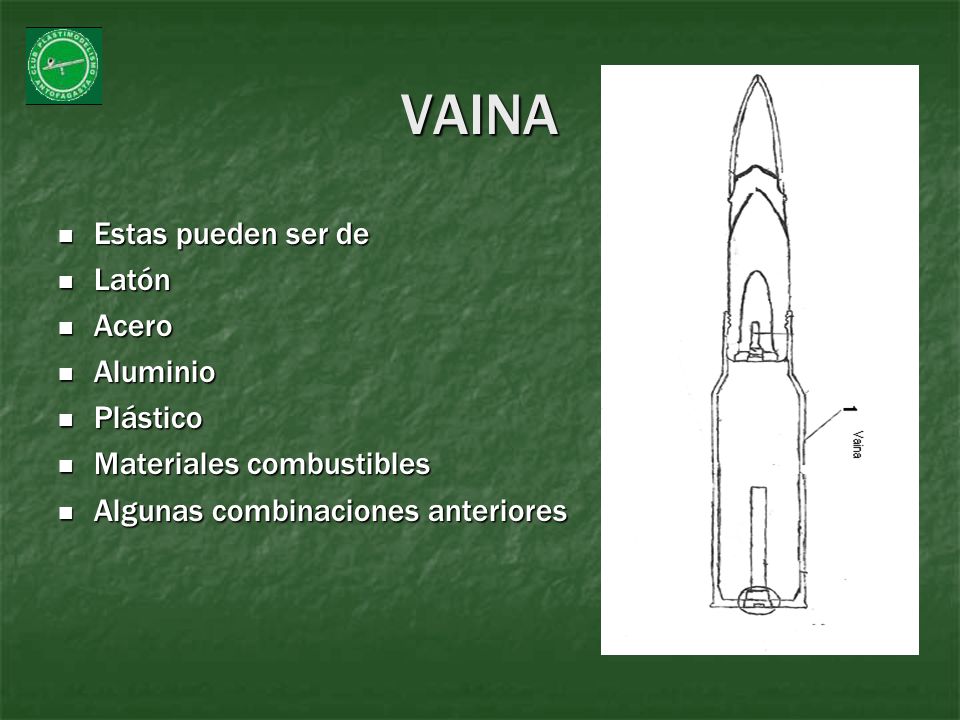

12 VAINA Estas pueden ser de Estas pueden ser de Latón Latón Acero Acero Aluminio Aluminio Plástico Plástico Materiales combustibles Materiales combustibles Algunas combinaciones anteriores Algunas combinaciones anteriores

13 FULMINANTE O INICIADOR Fabricado inicialmente de fulminato de mercurio Fabricado inicialmente de fulminato de mercurio Bastante sensible a fricción, calor o choque brusco Bastante sensible a fricción, calor o choque brusco

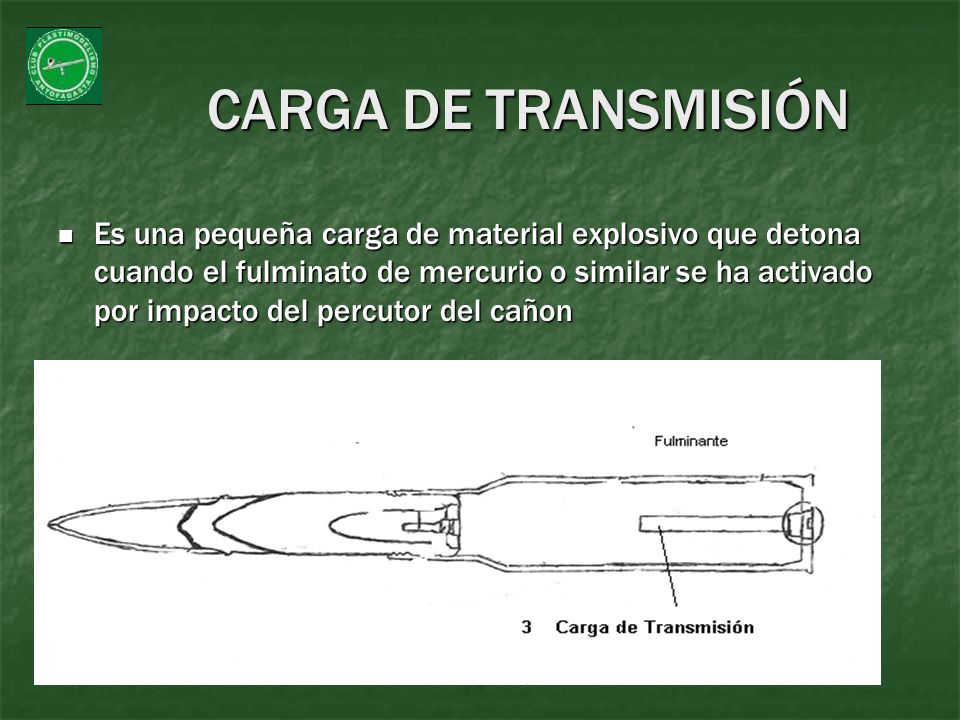

14 CARGA DE TRANSMISIÓN Es una pequeña carga de material explosivo que detona cuando el fulminato de mercurio o similar se ha activado por impacto del percutor del cañon Es una pequeña carga de material explosivo que detona cuando el fulminato de mercurio o similar se ha activado por impacto del percutor del cañon

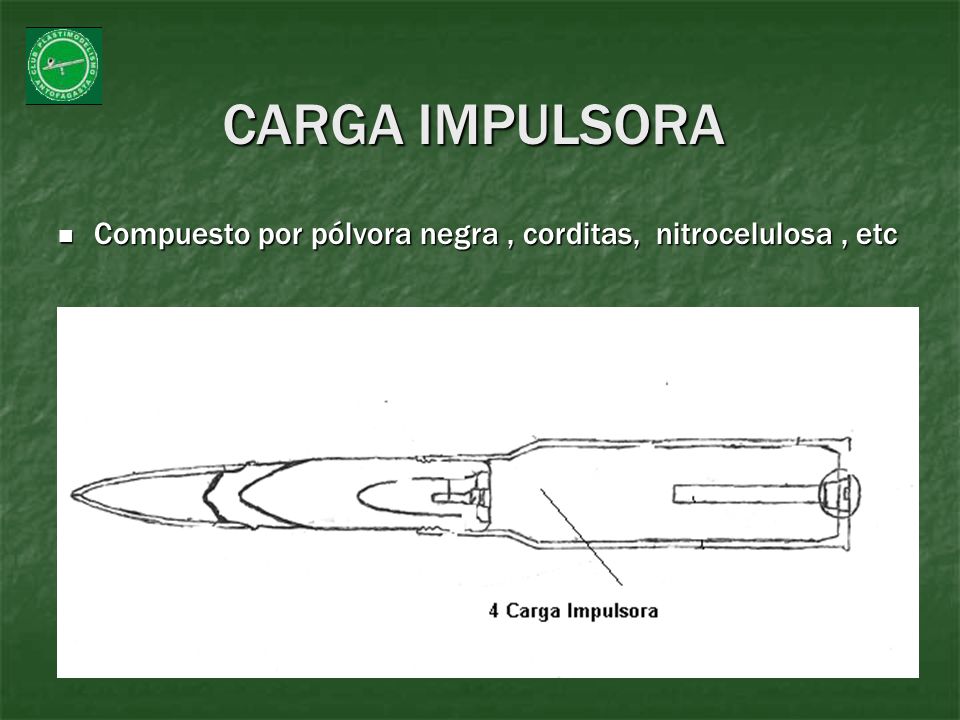

15 CARGA IMPULSORA Compuesto por pólvora negra, corditas, nitrocelulosa, etc Compuesto por pólvora negra, corditas, nitrocelulosa, etc

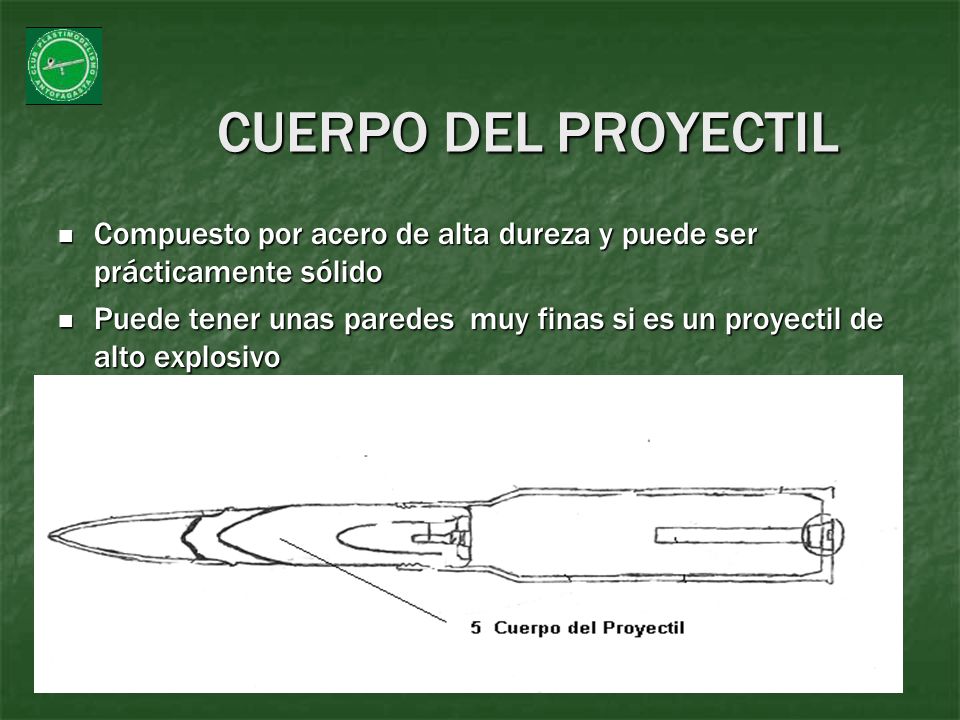

16 CUERPO DEL PROYECTIL Compuesto por acero de alta dureza y puede ser prácticamente sólido Compuesto por acero de alta dureza y puede ser prácticamente sólido Puede tener unas paredes muy finas si es un proyectil de alto explosivo Puede tener unas paredes muy finas si es un proyectil de alto explosivo

17 ESPOLETAS Sirve para provocar la detonación de la carga de un proyectil, en el momento que interesa Sirve para provocar la detonación de la carga de un proyectil, en el momento que interesa Espoleta de Percusión dos tipos Espoleta de Percusión dos tipos DE OJIVA : El retardo se encuentra en la punta, es casi nulo el efecto ( 0, 00x segundos ) DE OJIVA : El retardo se encuentra en la punta, es casi nulo el efecto ( 0, 00x segundos ) En proyectiles alemanes se designa Kopfzündung o KZ ) y un tipo común era el AZ 38 espoleta por impacto en cañon de 88 mm En proyectiles alemanes se designa Kopfzündung o KZ ) y un tipo común era el AZ 38 espoleta por impacto en cañon de 88 mm DE CULOTE : En la parte trasera, permite mayor retardo. Los alemanes lo llamaban Bondenzunder o Bd.z usado principalmente en proyectiles tipo AP. Ejemplo espoleta Bd.z 5127 cañon 88 mm DE CULOTE : En la parte trasera, permite mayor retardo. Los alemanes lo llamaban Bondenzunder o Bd.z usado principalmente en proyectiles tipo AP. Ejemplo espoleta Bd.z 5127 cañon 88 mm

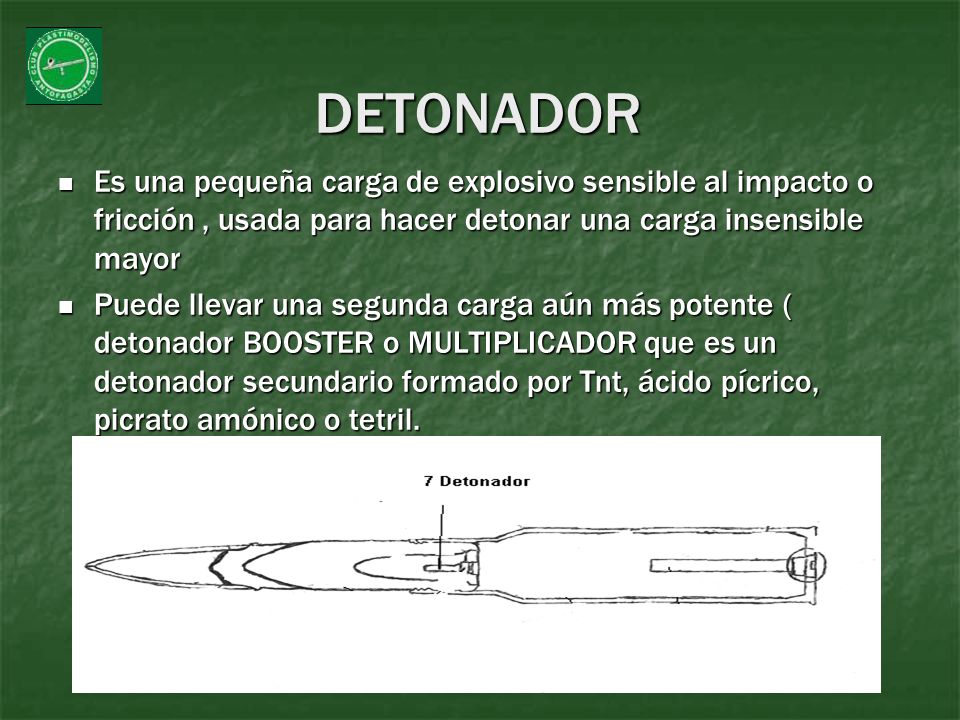

18 DETONADOR Es una pequeña carga de explosivo sensible al impacto o fricción, usada para hacer detonar una carga insensible mayor Es una pequeña carga de explosivo sensible al impacto o fricción, usada para hacer detonar una carga insensible mayor Puede llevar una segunda carga aún más potente ( detonador BOOSTER o MULTIPLICADOR que es un detonador secundario formado por Tnt, ácido pícrico, picrato amónico o tetril. Puede llevar una segunda carga aún más potente ( detonador BOOSTER o MULTIPLICADOR que es un detonador secundario formado por Tnt, ácido pícrico, picrato amónico o tetril.

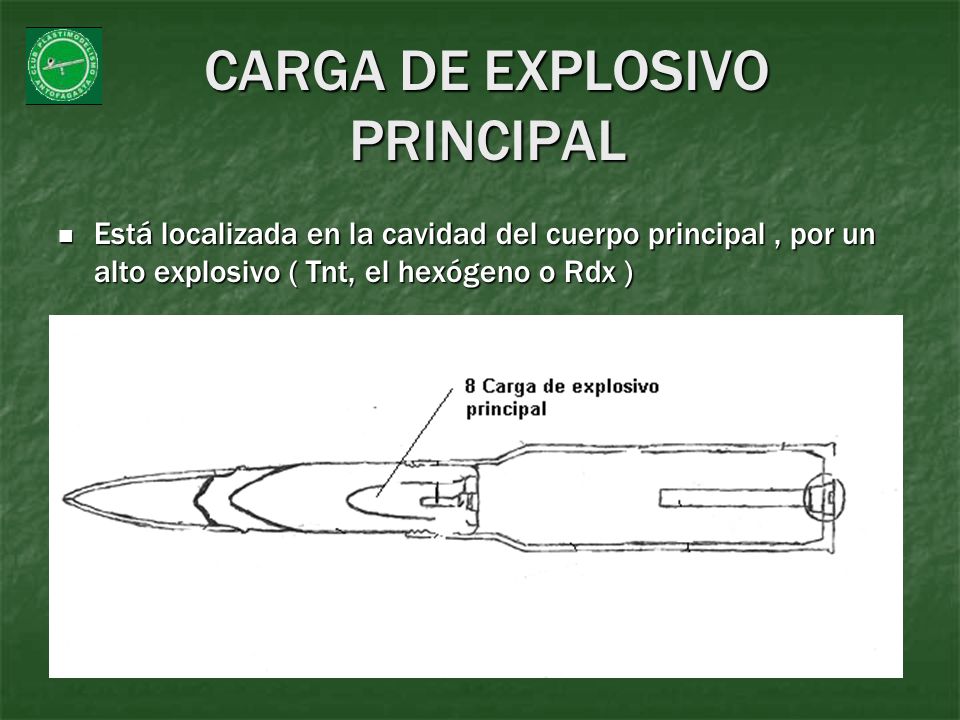

19 CARGA DE EXPLOSIVO PRINCIPAL Está localizada en la cavidad del cuerpo principal, por un alto explosivo ( Tnt, el hexógeno o Rdx ) Está localizada en la cavidad del cuerpo principal, por un alto explosivo ( Tnt, el hexógeno o Rdx )

20 BANDA DE FORZAMIENTO Permite: Evitar la salida de gases de propulsión antes de que el proyectil salga del tubo del cañon y por otro lado imprime un movimiento de giro de rotación a través del rayado del cañon, permitiéndo la estabilización hasta alcanzar el objetivo Permite: Evitar la salida de gases de propulsión antes de que el proyectil salga del tubo del cañon y por otro lado imprime un movimiento de giro de rotación a través del rayado del cañon, permitiéndo la estabilización hasta alcanzar el objetivo

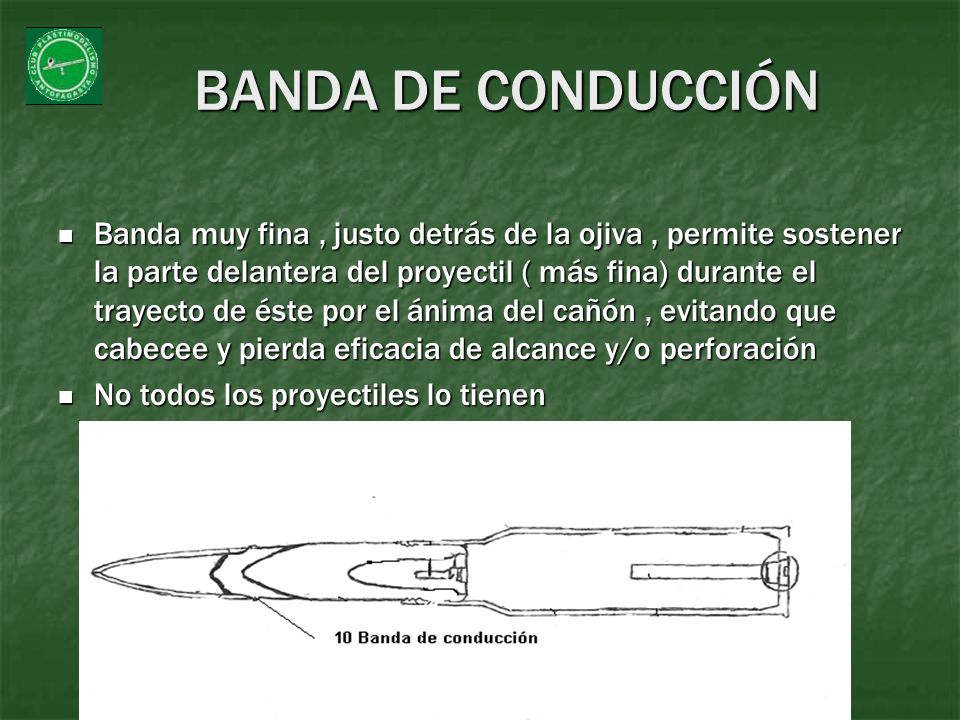

21 BANDA DE CONDUCCIÓN Banda muy fina, justo detrás de la ojiva, permite sostener la parte delantera del proyectil ( más fina) durante el trayecto de éste por el ánima del cañón, evitando que cabecee y pierda eficacia de alcance y/o perforación Banda muy fina, justo detrás de la ojiva, permite sostener la parte delantera del proyectil ( más fina) durante el trayecto de éste por el ánima del cañón, evitando que cabecee y pierda eficacia de alcance y/o perforación No todos los proyectiles lo tienen No todos los proyectiles lo tienen

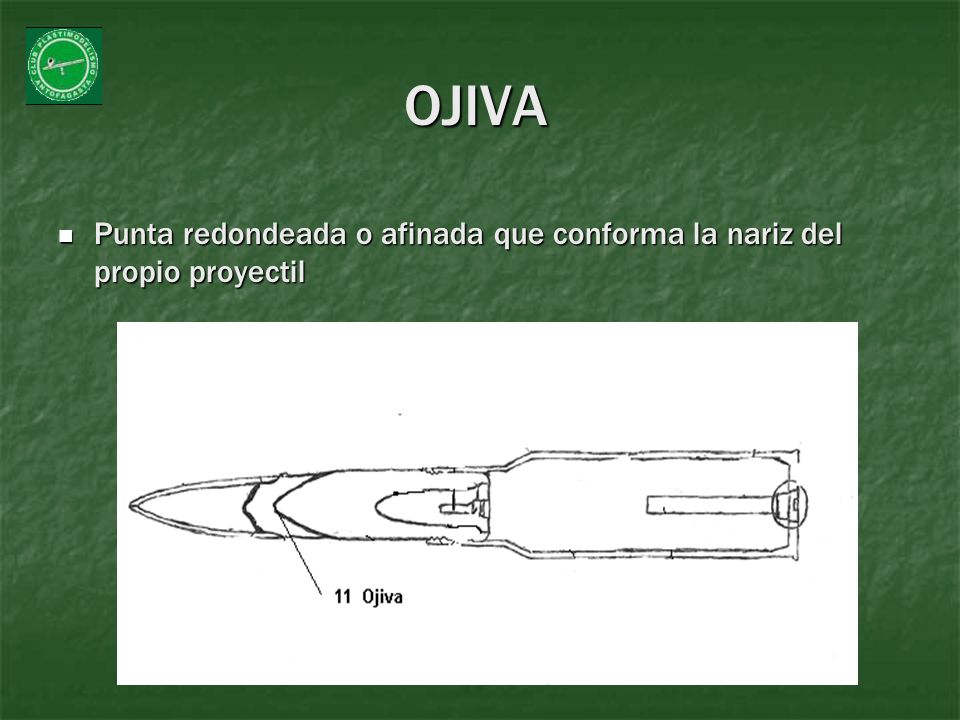

22 OJIVA Punta redondeada o afinada que conforma la nariz del propio proyectil Punta redondeada o afinada que conforma la nariz del propio proyectil

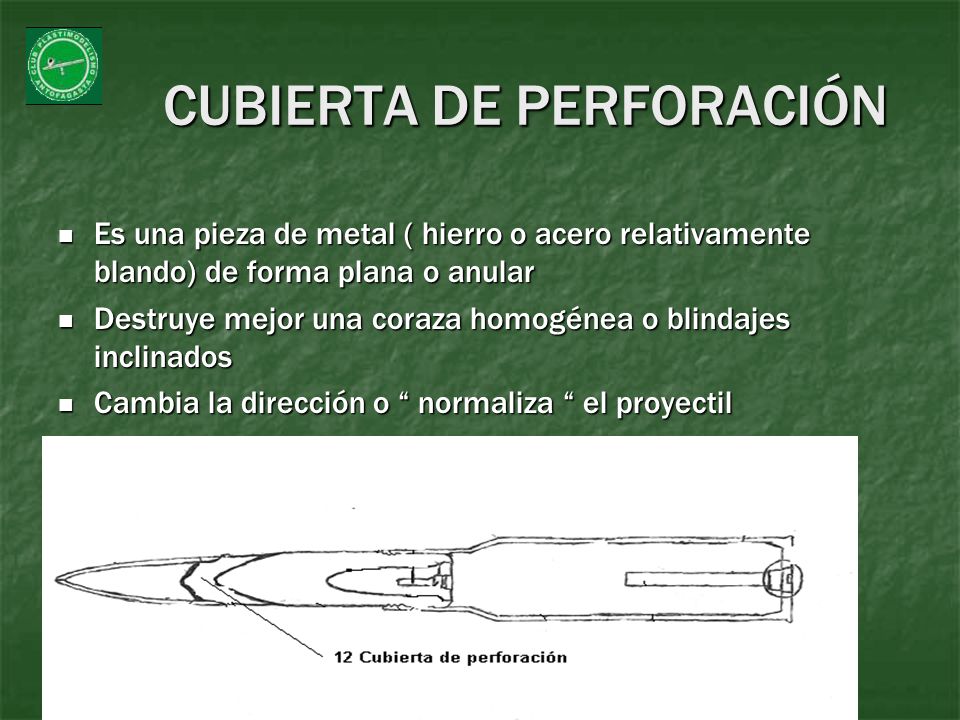

23 CUBIERTA DE PERFORACIÓN Es una pieza de metal ( hierro o acero relativamente blando) de forma plana o anular Es una pieza de metal ( hierro o acero relativamente blando) de forma plana o anular Destruye mejor una coraza homogénea o blindajes inclinados Destruye mejor una coraza homogénea o blindajes inclinados Cambia la dirección o normaliza el proyectil Cambia la dirección o normaliza el proyectil

24 CUBIERTA BALÍSTICA Es una pieza de metal aerodinámica Es una pieza de metal aerodinámica Es de material ligero y hueco ( aluminio frágil) Es de material ligero y hueco ( aluminio frágil) Mejora las cualidades balísticas Mejora las cualidades balísticas Mejora la distancia y las características de penetración Mejora la distancia y las características de penetración

25 TIPOS DE MUNICIONES

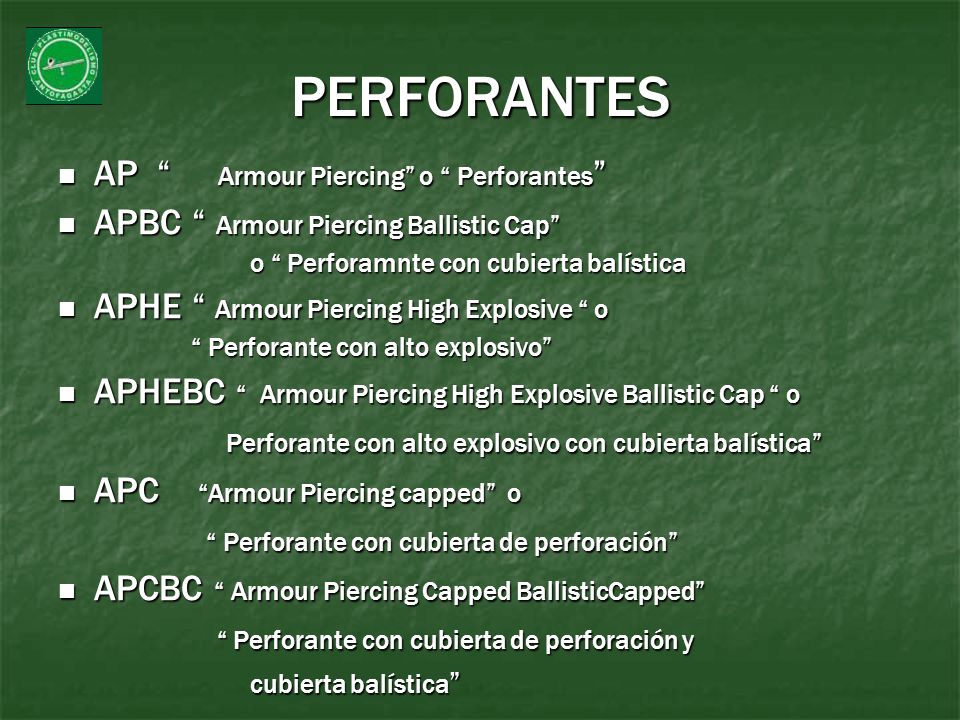

26 PERFORANTES AP Armour Piercing o Perforantes AP Armour Piercing o Perforantes APBC Armour Piercing Ballistic Cap APBC Armour Piercing Ballistic Cap o Perforamnte con cubierta balística APHE Armour Piercing High Explosive o APHE Armour Piercing High Explosive o Perforante con alto explosivo Perforante con alto explosivo APHEBC Armour Piercing High Explosive Ballistic Cap o APHEBC Armour Piercing High Explosive Ballistic Cap o Perforante con alto explosivo con cubierta balística Perforante con alto explosivo con cubierta balística APC Armour Piercing capped o APC Armour Piercing capped o Perforante con cubierta de perforación Perforante con cubierta de perforación APCBC Armour Piercing Capped BallisticCapped APCBC Armour Piercing Capped BallisticCapped Perforante con cubierta de perforación y Perforante con cubierta de perforación y cubierta balística cubierta balística

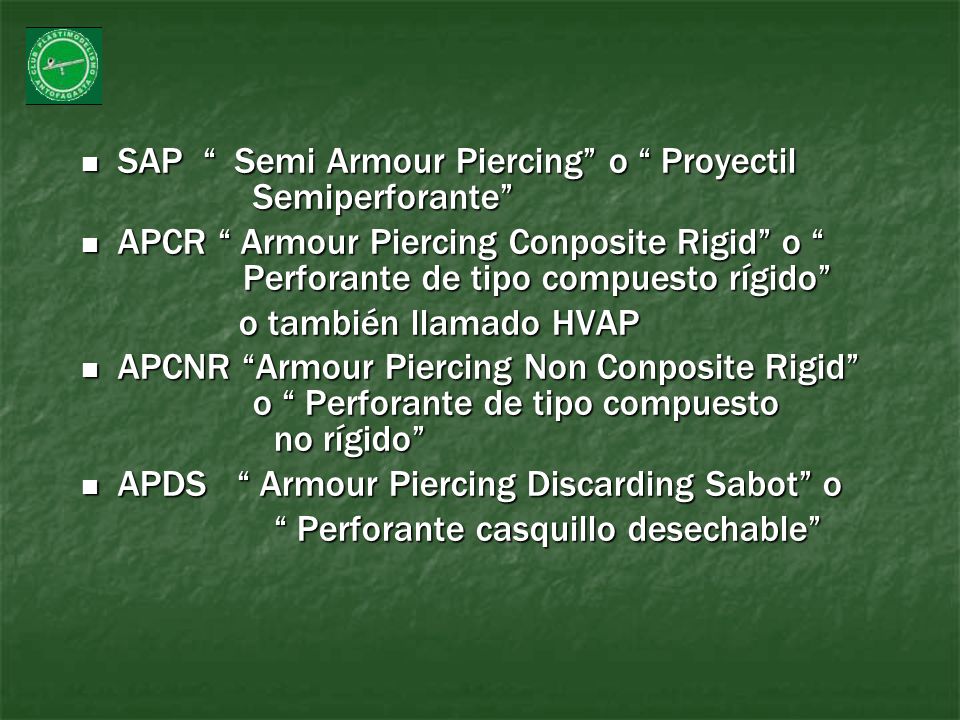

27 SAP Semi Armour Piercing o Proyectil Semiperforante SAP Semi Armour Piercing o Proyectil Semiperforante APCR Armour Piercing Conposite Rigid o Perforante de tipo compuesto rígido APCR Armour Piercing Conposite Rigid o Perforante de tipo compuesto rígido o también llamado HVAP o también llamado HVAP APCNR Armour Piercing Non Conposite Rigid o Perforante de tipo compuesto no rígido APCNR Armour Piercing Non Conposite Rigid o Perforante de tipo compuesto no rígido APDS Armour Piercing Discarding Sabot o APDS Armour Piercing Discarding Sabot o Perforante casquillo desechable Perforante casquillo desechable

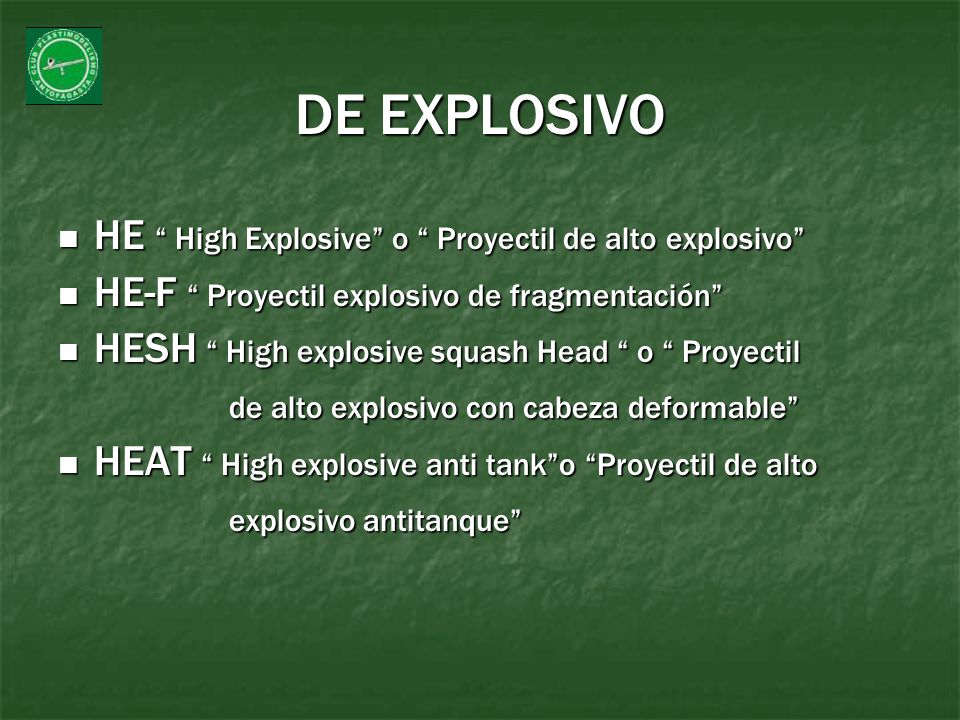

28 DE EXPLOSIVO HE High Explosive o Proyectil de alto explosivo HE High Explosive o Proyectil de alto explosivo HE-F Proyectil explosivo de fragmentación HE-F Proyectil explosivo de fragmentación HESH High explosive squash Head o Proyectil HESH High explosive squash Head o Proyectil de alto explosivo con cabeza deformable de alto explosivo con cabeza deformable HEAT High explosive anti tanko Proyectil de alto HEAT High explosive anti tanko Proyectil de alto explosivo antitanque explosivo antitanque

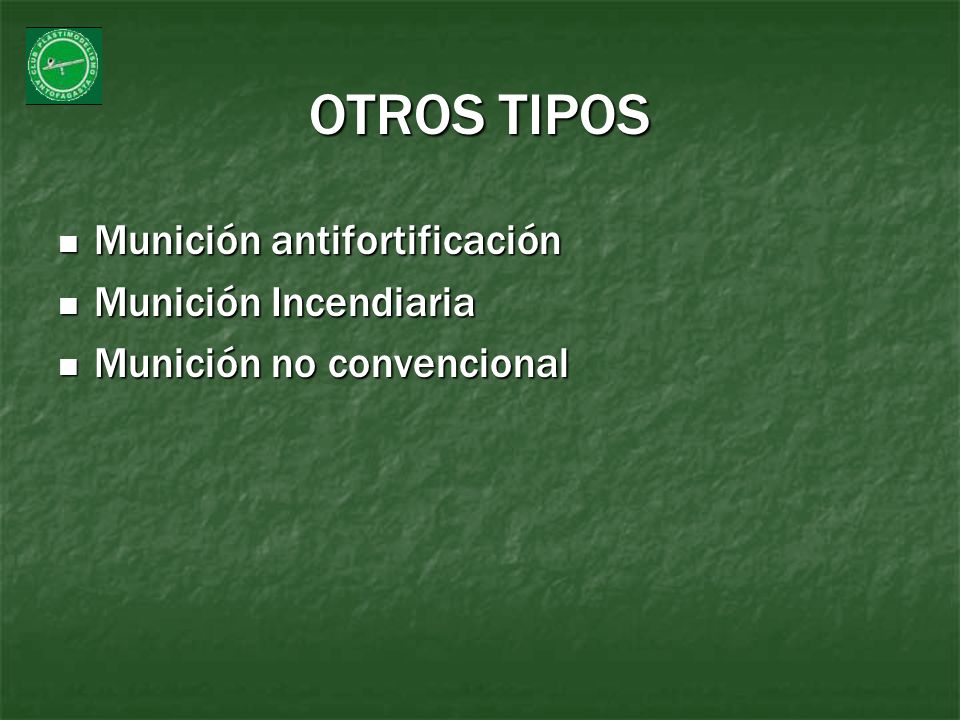

29 OTROS TIPOS Munición antifortificación Munición antifortificación Munición Incendiaria Munición Incendiaria Munición no convencional Munición no convencional

30 MUNICIONES PERFORANTES

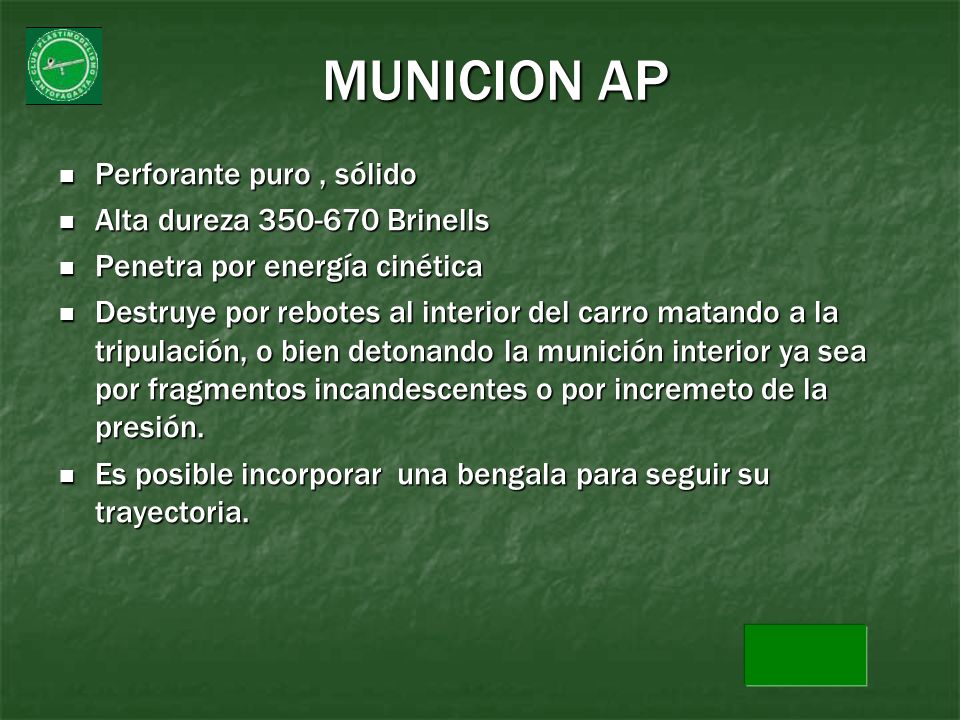

31 MUNICION AP Perforante puro, sólido Perforante puro, sólido Alta dureza Brinells Alta dureza Brinells Penetra por energía cinética Penetra por energía cinética Destruye por rebotes al interior del carro matando a la tripulación, o bien detonando la munición interior ya sea por fragmentos incandescentes o por incremeto de la presión. Destruye por rebotes al interior del carro matando a la tripulación, o bien detonando la munición interior ya sea por fragmentos incandescentes o por incremeto de la presión. Es posible incorporar una bengala para seguir su trayectoria. Es posible incorporar una bengala para seguir su trayectoria.

32 MUNICIÓN APBC Perforante puro, macizo Perforante puro, macizo Posee una cubierta balística aerodinámica Posee una cubierta balística aerodinámica Proyectil de alta dureza Brilles Proyectil de alta dureza Brilles La cubierta se desintegra con el impacto La cubierta se desintegra con el impacto Penetra mediante energía cinética Penetra mediante energía cinética Destruye como el AP Destruye como el AP

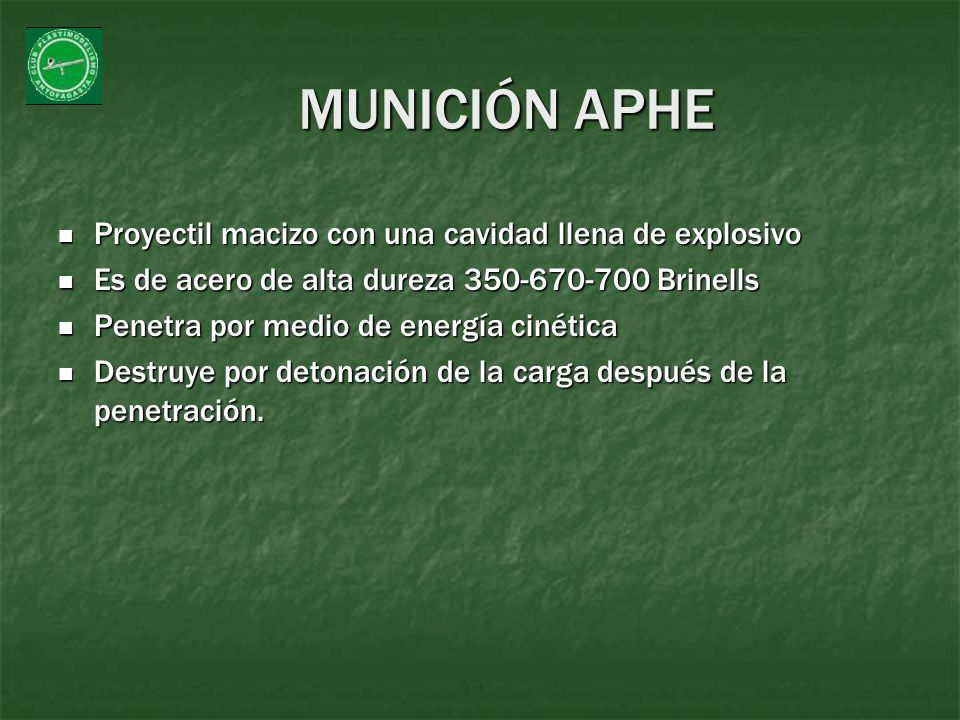

33 MUNICIÓN APHE Proyectil macizo con una cavidad llena de explosivo Proyectil macizo con una cavidad llena de explosivo Es de acero de alta dureza Brinells Es de acero de alta dureza Brinells Penetra por medio de energía cinética Penetra por medio de energía cinética Destruye por detonación de la carga después de la penetración. Destruye por detonación de la carga después de la penetración.

34 MUNICION APHEBC Proyectil macizo con una cavidad llena de explosivo Proyectil macizo con una cavidad llena de explosivo Es de acero de alta dureza Brinells Es de acero de alta dureza Brinells Penetra por medio de energía cinética Penetra por medio de energía cinética Destrutye por detonación de la carga después de la penetración. Destrutye por detonación de la carga después de la penetración. Posee cubierta balística Posee cubierta balística Mayor velocidad Mayor velocidad

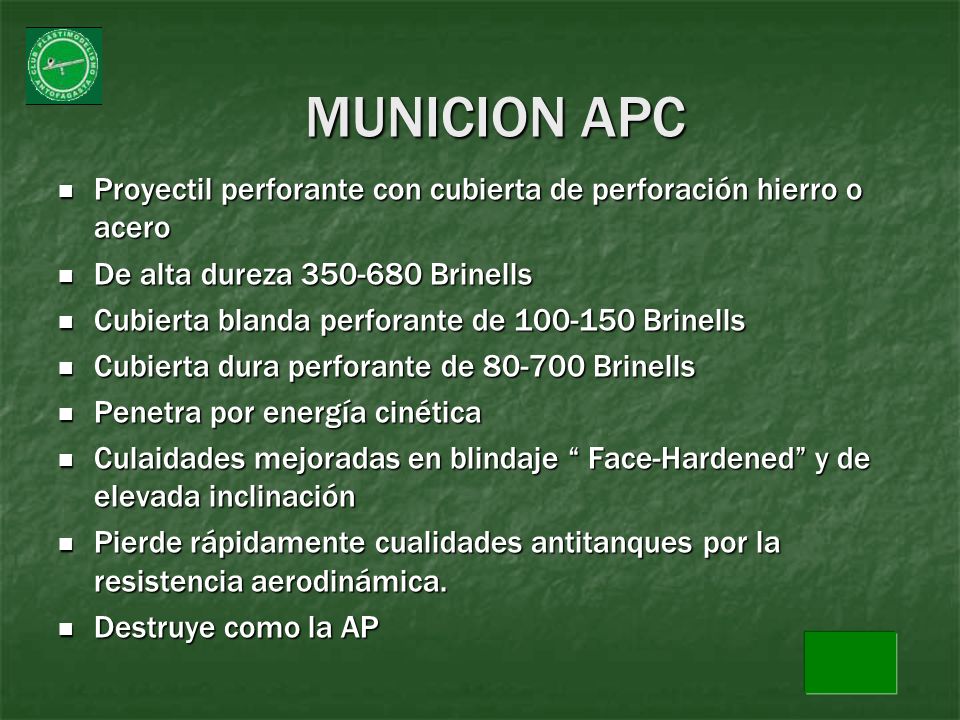

35 MUNICION APC Proyectil perforante con cubierta de perforación hierro o acero Proyectil perforante con cubierta de perforación hierro o acero De alta dureza Brinells De alta dureza Brinells Cubierta blanda perforante de Brinells Cubierta blanda perforante de Brinells Cubierta dura perforante de Brinells Cubierta dura perforante de Brinells Penetra por energía cinética Penetra por energía cinética Culaidades mejoradas en blindaje Face-Hardened y de elevada inclinación Culaidades mejoradas en blindaje Face-Hardened y de elevada inclinación Pierde rápidamente cualidades antitanques por la resistencia aerodinámica. Pierde rápidamente cualidades antitanques por la resistencia aerodinámica. Destruye como la AP Destruye como la AP

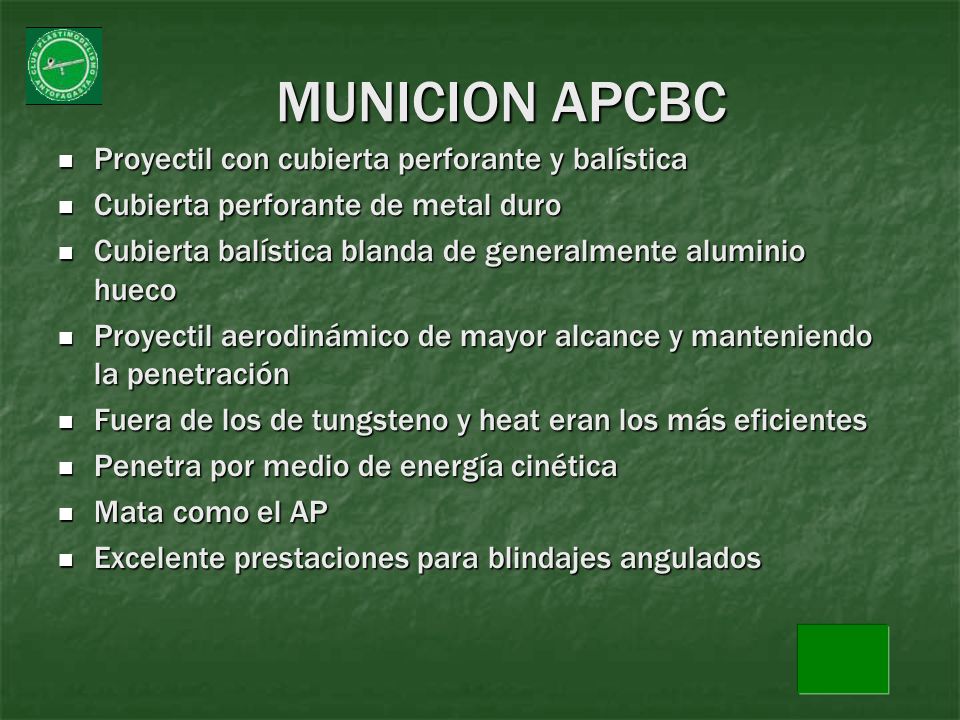

36 MUNICION APCBC Proyectil con cubierta perforante y balística Proyectil con cubierta perforante y balística Cubierta perforante de metal duro Cubierta perforante de metal duro Cubierta balística blanda de generalmente aluminio hueco Cubierta balística blanda de generalmente aluminio hueco Proyectil aerodinámico de mayor alcance y manteniendo la penetración Proyectil aerodinámico de mayor alcance y manteniendo la penetración Fuera de los de tungsteno y heat eran los más eficientes Fuera de los de tungsteno y heat eran los más eficientes Penetra por medio de energía cinética Penetra por medio de energía cinética Mata como el AP Mata como el AP Excelente prestaciones para blindajes angulados Excelente prestaciones para blindajes angulados

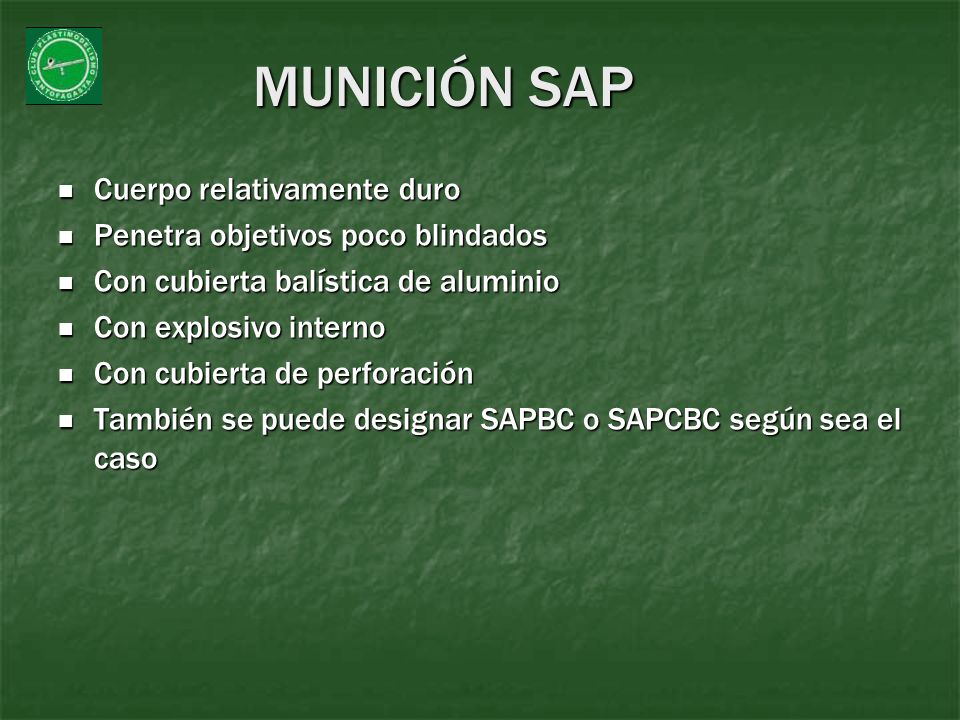

37 MUNICIÓN SAP Cuerpo relativamente duro Cuerpo relativamente duro Penetra objetivos poco blindados Penetra objetivos poco blindados Con cubierta balística de aluminio Con cubierta balística de aluminio Con explosivo interno Con explosivo interno Con cubierta de perforación Con cubierta de perforación También se puede designar SAPBC o SAPCBC según sea el caso También se puede designar SAPBC o SAPCBC según sea el caso

38 MUNICIÓN APCR O HVAP Perforante con núcleo de pequeño calibre duro y denso como tungsteno, carburo de tungsteno, acero de ultra dureza o uranio empobrecido, rodeado de un cuerpo ligero como aluminio Perforante con núcleo de pequeño calibre duro y denso como tungsteno, carburo de tungsteno, acero de ultra dureza o uranio empobrecido, rodeado de un cuerpo ligero como aluminio Penetra por energía cinética y gracias al núcleo que debido a su escaso diámetro genera un mayor estrés sobre la placa Penetra por energía cinética y gracias al núcleo que debido a su escaso diámetro genera un mayor estrés sobre la placa Obtiene mayor velocidad de salida Obtiene mayor velocidad de salida Destuye igual que AP Destuye igual que AP En caso de uranio se incendia por fricción de la placa, pero es ineficiente a partir de los 800 y 1000 mts por menor peso En caso de uranio se incendia por fricción de la placa, pero es ineficiente a partir de los 800 y 1000 mts por menor peso Alemania se llamó panzergranate 40 Alemania se llamó panzergranate 40

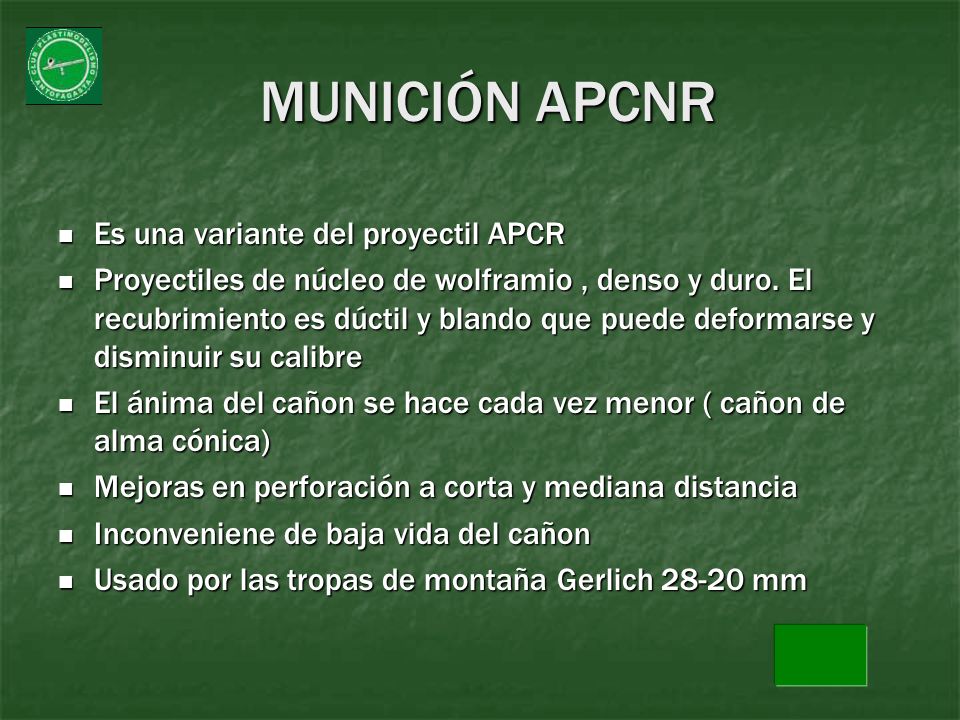

39 MUNICIÓN APCNR Es una variante del proyectil APCR Es una variante del proyectil APCR Proyectiles de núcleo de wolframio, denso y duro. El recubrimiento es dúctil y blando que puede deformarse y disminuir su calibre Proyectiles de núcleo de wolframio, denso y duro. El recubrimiento es dúctil y blando que puede deformarse y disminuir su calibre El ánima del cañon se hace cada vez menor ( cañon de alma cónica) El ánima del cañon se hace cada vez menor ( cañon de alma cónica) Mejoras en perforación a corta y mediana distancia Mejoras en perforación a corta y mediana distancia Inconveniene de baja vida del cañon Inconveniene de baja vida del cañon Usado por las tropas de montaña Gerlich mm Usado por las tropas de montaña Gerlich mm

40 MUNICION APDS Variante APCR Variante APCR Matan igual que AP Matan igual que AP Cubierta blanda que se desprende en vuelo, quedando solamente el núcleo penetrador subcalibrado Cubierta blanda que se desprende en vuelo, quedando solamente el núcleo penetrador subcalibrado Alta velocidad Alta velocidad Mayor penetración que AP debido a que el núcleo es de menor tamaño produciendo un mayor estres en la plancha Mayor penetración que AP debido a que el núcleo es de menor tamaño produciendo un mayor estres en la plancha Penetra por energía cinética Penetra por energía cinética Cubierta de aluminio, plástico o madera ( comienzo) Cubierta de aluminio, plástico o madera ( comienzo)

41 DE EXPLOSIVO HE

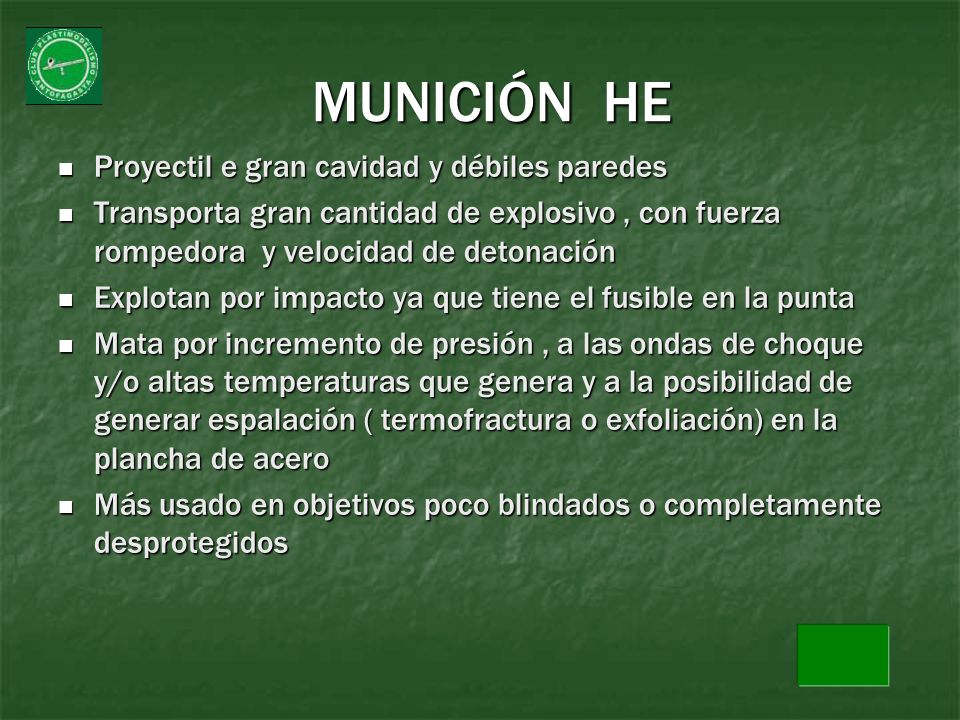

42 MUNICIÓN HE Proyectil e gran cavidad y débiles paredes Proyectil e gran cavidad y débiles paredes Transporta gran cantidad de explosivo, con fuerza rompedora y velocidad de detonación Transporta gran cantidad de explosivo, con fuerza rompedora y velocidad de detonación Explotan por impacto ya que tiene el fusible en la punta Explotan por impacto ya que tiene el fusible en la punta Mata por incremento de presión, a las ondas de choque y/o altas temperaturas que genera y a la posibilidad de generar espalación ( termofractura o exfoliación) en la plancha de acero Mata por incremento de presión, a las ondas de choque y/o altas temperaturas que genera y a la posibilidad de generar espalación ( termofractura o exfoliación) en la plancha de acero Más usado en objetivos poco blindados o completamente desprotegidos Más usado en objetivos poco blindados o completamente desprotegidos

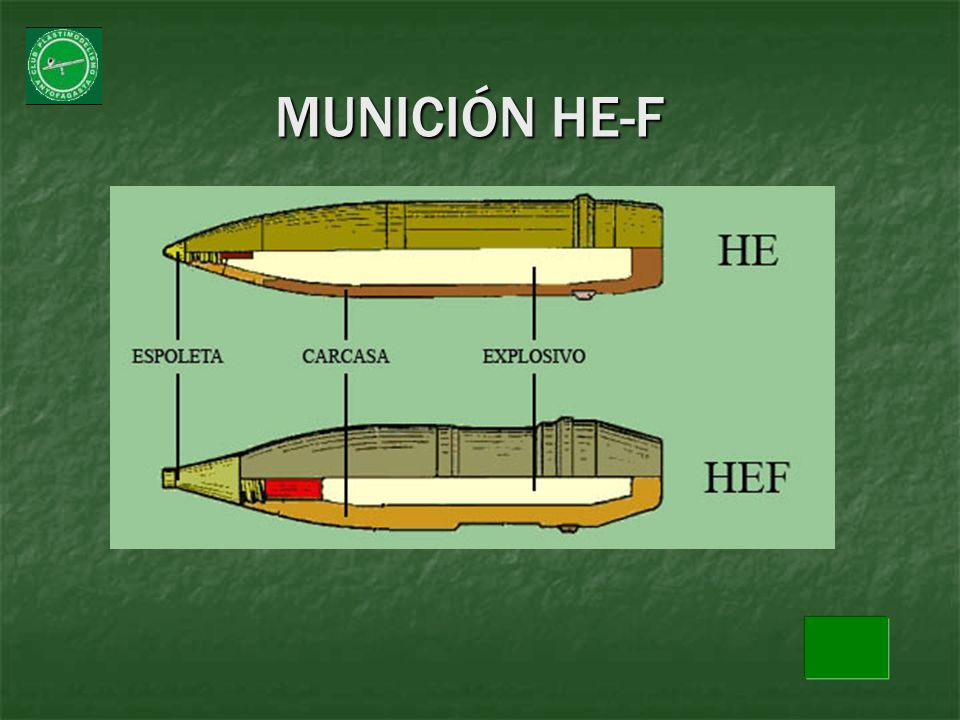

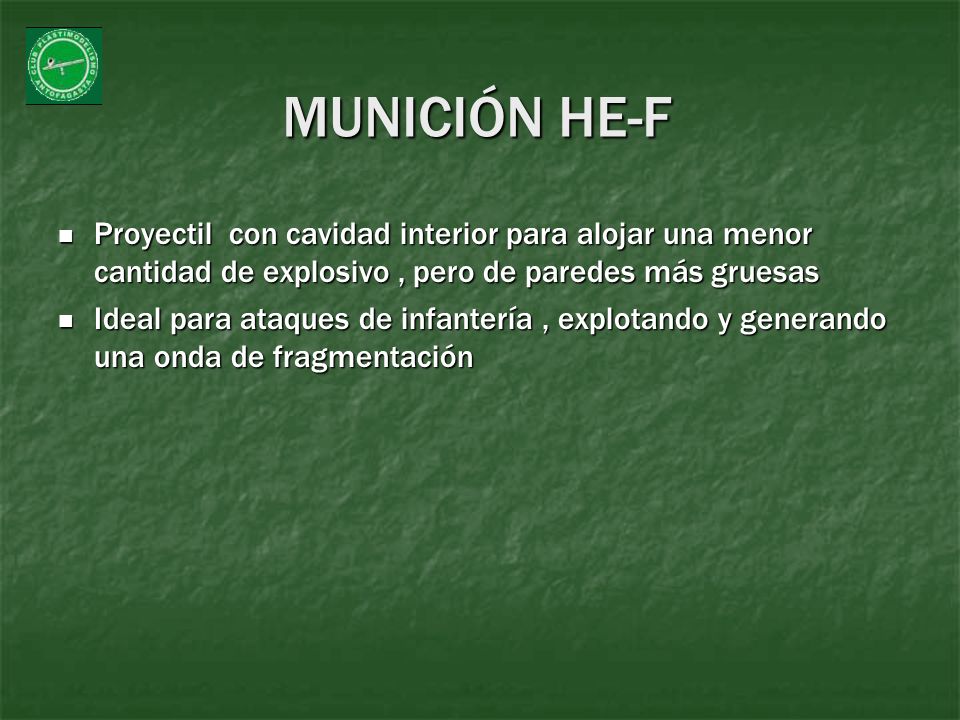

43 MUNICIÓN HE-F Proyectil con cavidad interior para alojar una menor cantidad de explosivo, pero de paredes más gruesas Proyectil con cavidad interior para alojar una menor cantidad de explosivo, pero de paredes más gruesas Ideal para ataques de infantería, explotando y generando una onda de fragmentación Ideal para ataques de infantería, explotando y generando una onda de fragmentación

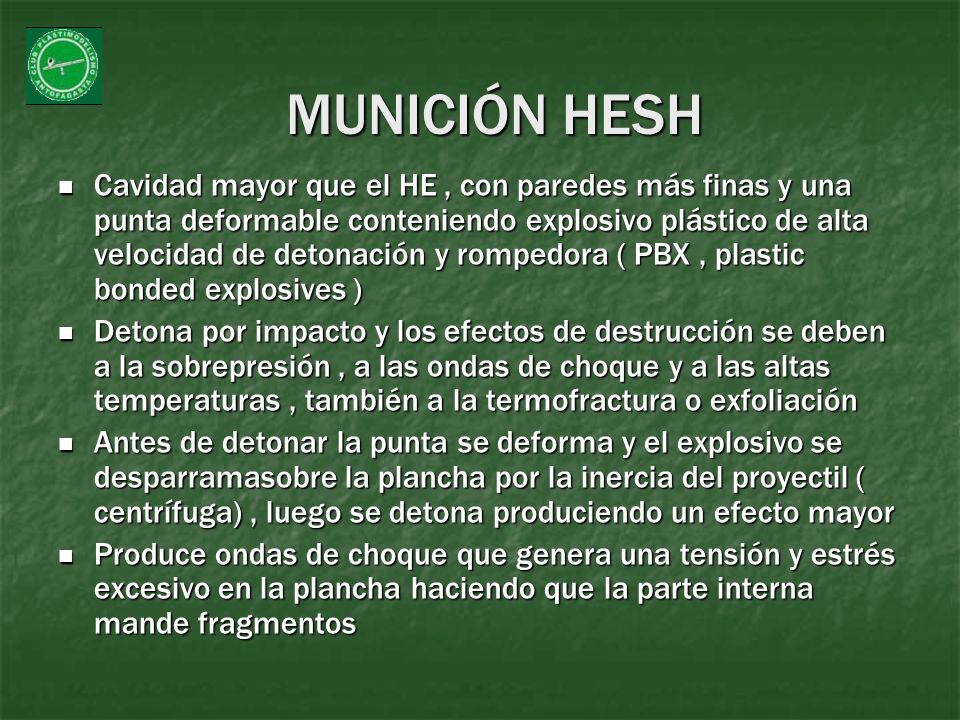

44 MUNICIÓN HESH Cavidad mayor que el HE, con paredes más finas y una punta deformable conteniendo explosivo plástico de alta velocidad de detonación y rompedora ( PBX, plastic bonded explosives ) Cavidad mayor que el HE, con paredes más finas y una punta deformable conteniendo explosivo plástico de alta velocidad de detonación y rompedora ( PBX, plastic bonded explosives ) Detona por impacto y los efectos de destrucción se deben a la sobrepresión, a las ondas de choque y a las altas temperaturas, también a la termofractura o exfoliación Detona por impacto y los efectos de destrucción se deben a la sobrepresión, a las ondas de choque y a las altas temperaturas, también a la termofractura o exfoliación Antes de detonar la punta se deforma y el explosivo se desparramasobre la plancha por la inercia del proyectil ( centrífuga), luego se detona produciendo un efecto mayor Antes de detonar la punta se deforma y el explosivo se desparramasobre la plancha por la inercia del proyectil ( centrífuga), luego se detona produciendo un efecto mayor Produce ondas de choque que genera una tensión y estrés excesivo en la plancha haciendo que la parte interna mande fragmentos Produce ondas de choque que genera una tensión y estrés excesivo en la plancha haciendo que la parte interna mande fragmentos

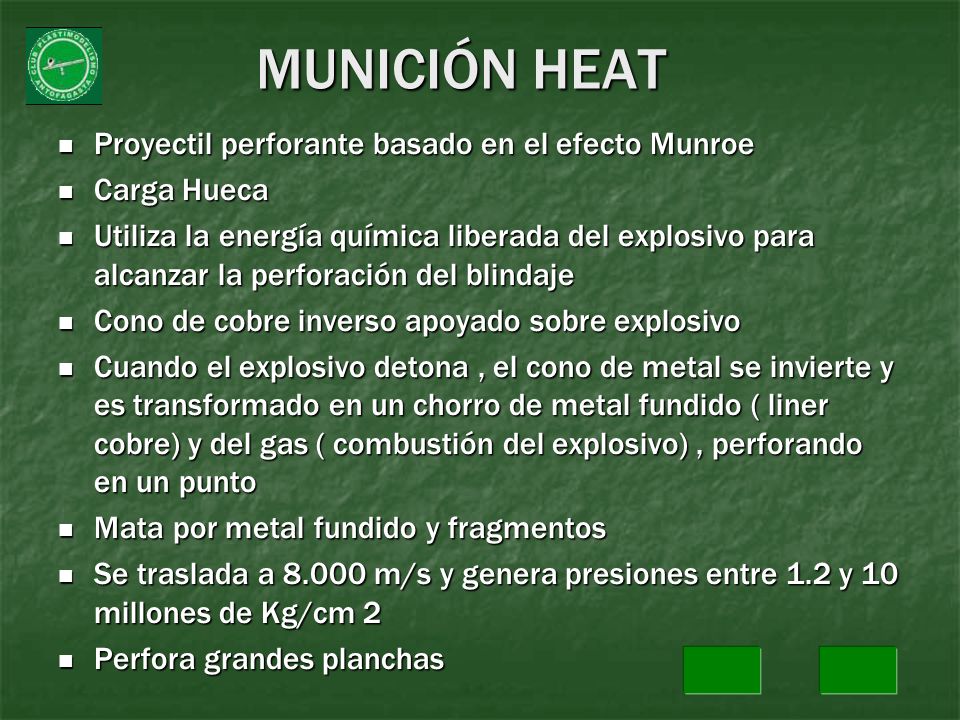

45 MUNICIÓN HEAT Proyectil perforante basado en el efecto Munroe Proyectil perforante basado en el efecto Munroe Carga Hueca Carga Hueca Utiliza la energía química liberada del explosivo para alcanzar la perforación del blindaje Utiliza la energía química liberada del explosivo para alcanzar la perforación del blindaje Cono de cobre inverso apoyado sobre explosivo Cono de cobre inverso apoyado sobre explosivo Cuando el explosivo detona, el cono de metal se invierte y es transformado en un chorro de metal fundido ( liner cobre) y del gas ( combustión del explosivo), perforando en un punto Cuando el explosivo detona, el cono de metal se invierte y es transformado en un chorro de metal fundido ( liner cobre) y del gas ( combustión del explosivo), perforando en un punto Mata por metal fundido y fragmentos Mata por metal fundido y fragmentos Se traslada a m/s y genera presiones entre 1.2 y 10 millones de Kg/cm 2 Se traslada a m/s y genera presiones entre 1.2 y 10 millones de Kg/cm 2 Perfora grandes planchas Perfora grandes planchas

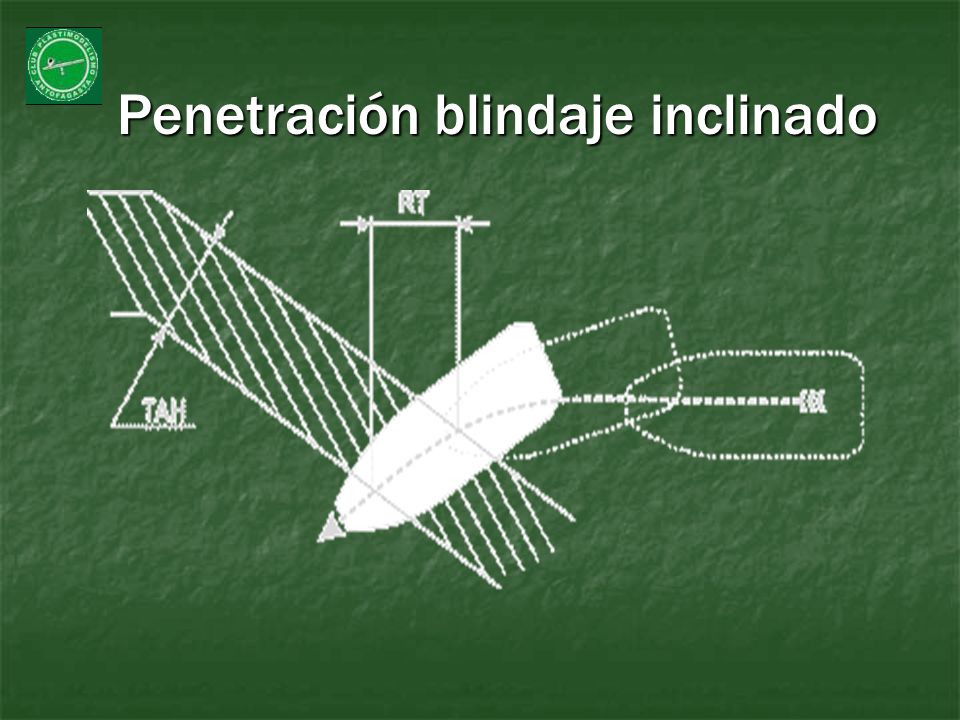

46 Penetración blindaje inclinado Penetración blindaje inclinado

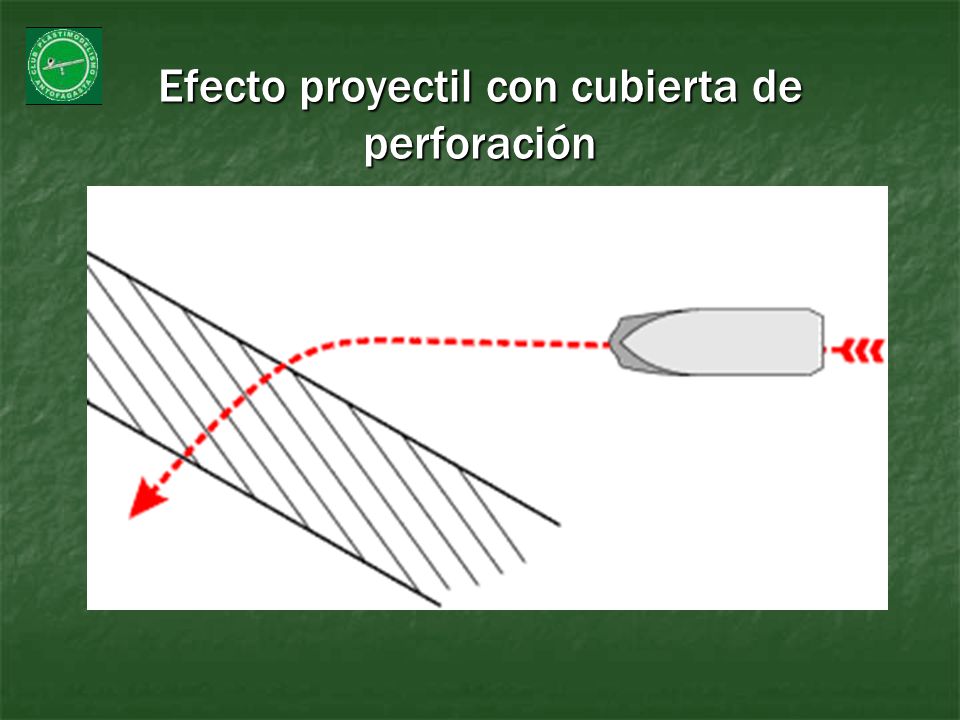

47 Efecto proyectil con cubierta de perforación

48 Proyectil necesario para atravesar una armadura

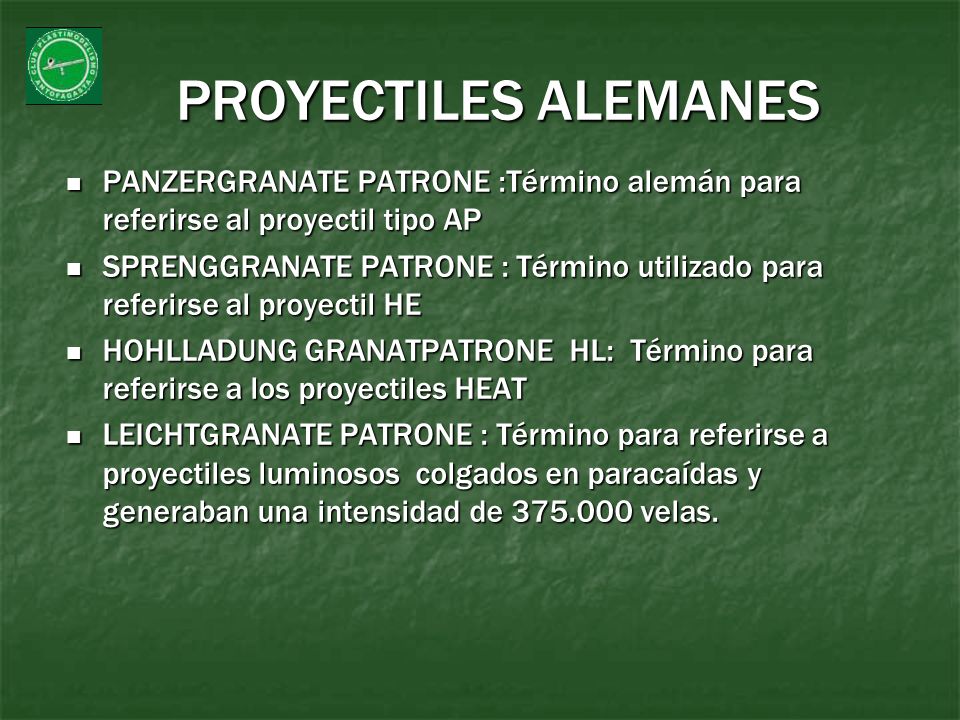

49 PROYECTILES ALEMANES PANZERGRANATE PATRONE :Término alemán para referirse al proyectil tipo AP PANZERGRANATE PATRONE :Término alemán para referirse al proyectil tipo AP SPRENGGRANATE PATRONE : Término utilizado para referirse al proyectil HE SPRENGGRANATE PATRONE : Término utilizado para referirse al proyectil HE HOHLLADUNG GRANATPATRONE HL: Término para referirse a los proyectiles HEAT HOHLLADUNG GRANATPATRONE HL: Término para referirse a los proyectiles HEAT LEICHTGRANATE PATRONE : Término para referirse a proyectiles luminosos colgados en paracaídas y generaban una intensidad de velas. LEICHTGRANATE PATRONE : Término para referirse a proyectiles luminosos colgados en paracaídas y generaban una intensidad de velas.

50 2.8cm schwere Panzerbüchse 41 Esta arma denominada como s PzB41 o schwere Panzerbüchse (rifle antitanque pesado) era un cañon en todos sus componentes, con excepcion del calibre del mismo. Fue la primera arma basada en el principio de "Gerlich" referente a la disminucion gradual del calibre del anima, con el fin de incrementar la velocidad y con ello la penetracion del proyectil. 2.8cm schwere Panzerbüchse 41 Esta arma denominada como s PzB41 o schwere Panzerbüchse (rifle antitanque pesado) era un cañon en todos sus componentes, con excepcion del calibre del mismo. Fue la primera arma basada en el principio de "Gerlich" referente a la disminucion gradual del calibre del anima, con el fin de incrementar la velocidad y con ello la penetracion del proyectil. MUNICION 2.8cm Pzgr Patr 41 peso del proyectil 131gr, peso total 630gr; era el proyectil antitanque standard y consistia en un corazon de tungsteno dentro de una carcaza de acero y punta en aleacion de magnesio, con esto se lograba que cuando el proyectil hiciera blanco, se produjera un luz de magnesio que indicaba al artillero el punto de impacto. La carga propelente estaba compuesta por Nz P P en 152gr. 2.8cm Sprgr Patr 41 peso del proyectil 85gr; peso completo 577gr, fusible AZ Era un proyectil HE, la carga estaba compuesta por PETN/wax con un peso de 5gr y estaba dotado con un fusible de percusion. La carga propelente eran 150gr de Nz P P. Su alcance máximo era de 800m. MUNICION 2.8cm Pzgr Patr 41 peso del proyectil 131gr, peso total 630gr; era el proyectil antitanque standard y consistia en un corazon de tungsteno dentro de una carcaza de acero y punta en aleacion de magnesio, con esto se lograba que cuando el proyectil hiciera blanco, se produjera un luz de magnesio que indicaba al artillero el punto de impacto. La carga propelente estaba compuesta por Nz P P en 152gr. 2.8cm Sprgr Patr 41 peso del proyectil 85gr; peso completo 577gr, fusible AZ Era un proyectil HE, la carga estaba compuesta por PETN/wax con un peso de 5gr y estaba dotado con un fusible de percusion. La carga propelente eran 150gr de Nz P P. Su alcance máximo era de 800m.

51

52

53 TIGRE I cañon Kwk 36 L/56 La cantidad de proyectiles era de 92 de los cuales: La cantidad de proyectiles era de 92 de los cuales: 46 deberían ser Pzgr 39 ( apcbc) 46 deberían ser Pzgr 39 ( apcbc) 46 deberían ser Sprgr HE 46 deberían ser Sprgr HE En algunos casos llevaban Pzgr. 40 subcalibrados con tungsteno para carros pesados rusos. Este no era tan letal como el Pzgr. 39 al no llevar carga En algunos casos llevaban Pzgr. 40 subcalibrados con tungsteno para carros pesados rusos. Este no era tan letal como el Pzgr. 39 al no llevar carga También podía llevar Gr. 39 HL carga hueca, no era letal como el Pzgr. 39 pero podía llevarse en lugar de los Sprgr, para vehículos acorazados o blancos no protegidos También podía llevar Gr. 39 HL carga hueca, no era letal como el Pzgr. 39 pero podía llevarse en lugar de los Sprgr, para vehículos acorazados o blancos no protegidos

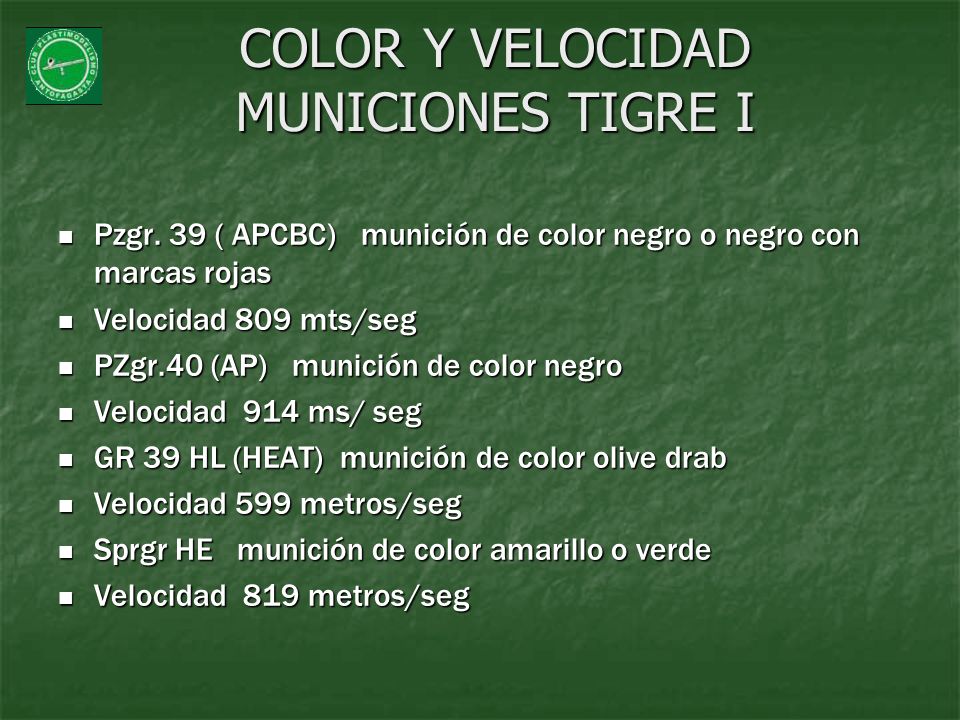

54 COLOR Y VELOCIDAD MUNICIONES TIGRE I Pzgr. 39 ( APCBC) munición de color negro o negro con marcas rojas Pzgr. 39 ( APCBC) munición de color negro o negro con marcas rojas Velocidad 809 mts/seg Velocidad 809 mts/seg PZgr.40 (AP) munición de color negro PZgr.40 (AP) munición de color negro Velocidad 914 ms/ seg Velocidad 914 ms/ seg GR 39 HL (HEAT) munición de color olive drab GR 39 HL (HEAT) munición de color olive drab Velocidad 599 metros/seg Velocidad 599 metros/seg Sprgr HE munición de color amarillo o verde Sprgr HE munición de color amarillo o verde Velocidad 819 metros/seg Velocidad 819 metros/seg

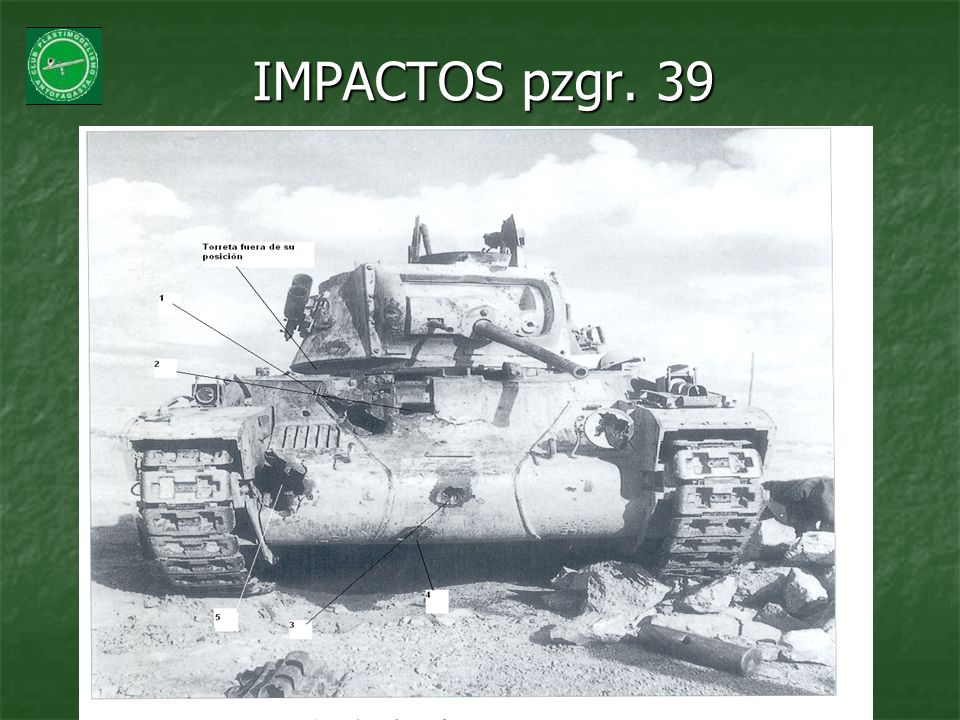

55 IMPACTOS pzgr. 39

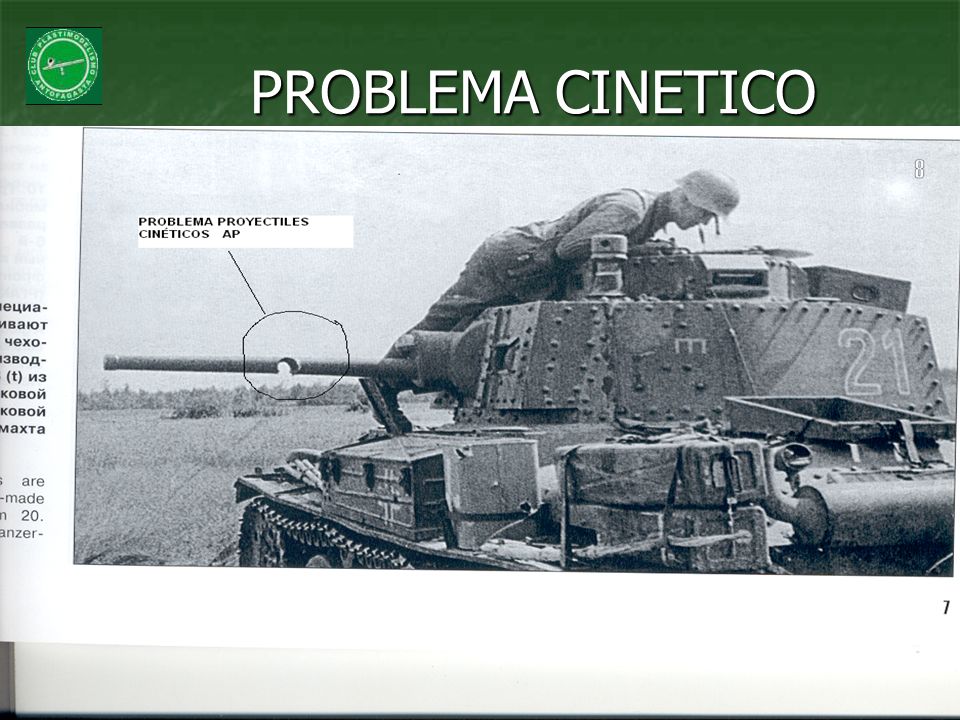

56 PROBLEMA CINETICO

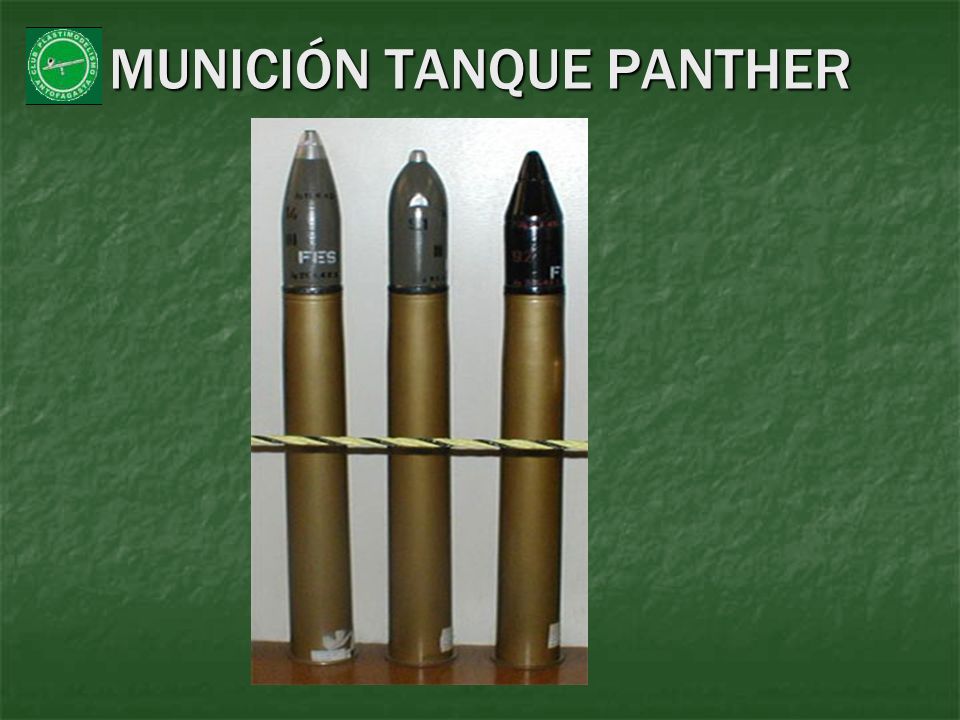

57 MUNICIÓN TANQUE PANTHER

58 MUNICIONES ALEMANAS 3.7cm (37x250mm) 5cm L/42 Pzgr 40 (50x289mm) 5cm L/60 (50x420mm) 7.5cm L/24 (75x243mm) 7.5cm L/43 and L/48 (75x495mm) 7.5cm L/70 (75x640mm) 8.8cm L/56 (88x571mm) 8.8cm L/71 (88x822mm) 3.7cm (37x250mm) 5cm L/42 Pzgr 40 (50x289mm) 5cm L/60 (50x420mm) 7.5cm L/24 (75x243mm) 7.5cm L/43 and L/48 (75x495mm) 7.5cm L/70 (75x640mm) 8.8cm L/56 (88x571mm) 8.8cm L/71 (88x822mm)

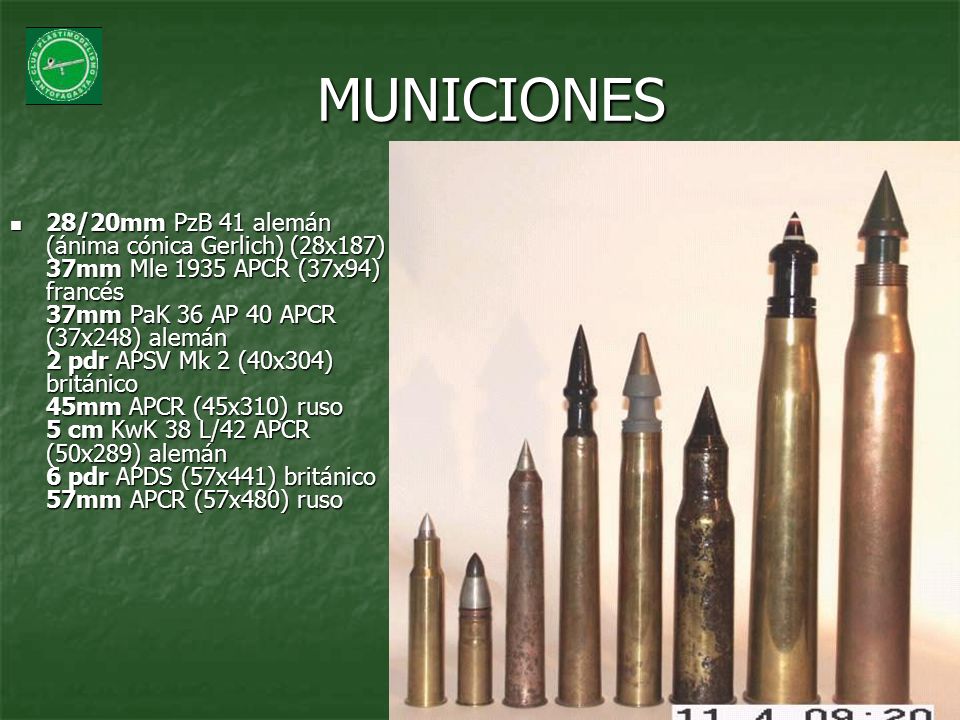

59 MUNICIONES 28/20mm PzB 41 alemán (ánima cónica Gerlich) (28x187) 37mm Mle 1935 APCR (37x94) francés 37mm PaK 36 AP 40 APCR (37x248) alemán 2 pdr APSV Mk 2 (40x304) británico 45mm APCR (45x310) ruso 5 cm KwK 38 L/42 APCR (50x289) alemán 6 pdr APDS (57x441) británico 57mm APCR (57x480) ruso 28/20mm PzB 41 alemán (ánima cónica Gerlich) (28x187) 37mm Mle 1935 APCR (37x94) francés 37mm PaK 36 AP 40 APCR (37x248) alemán 2 pdr APSV Mk 2 (40x304) británico 45mm APCR (45x310) ruso 5 cm KwK 38 L/42 APCR (50x289) alemán 6 pdr APDS (57x441) británico 57mm APCR (57x480) ruso

60 MUNICIONES PERFORANTES

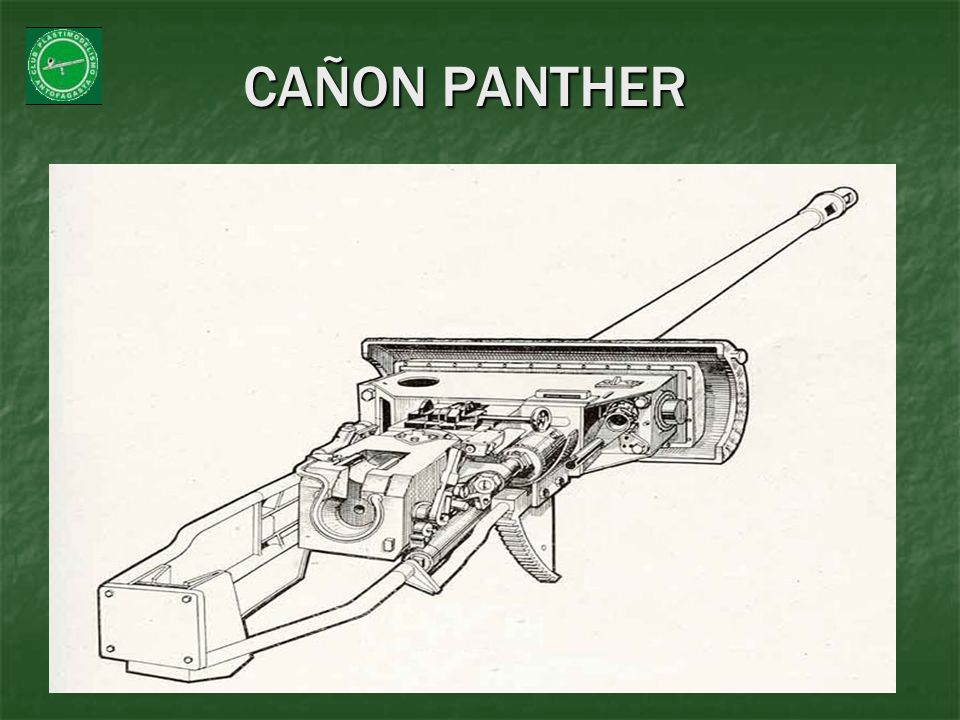

61 CAÑON PANTHER

62

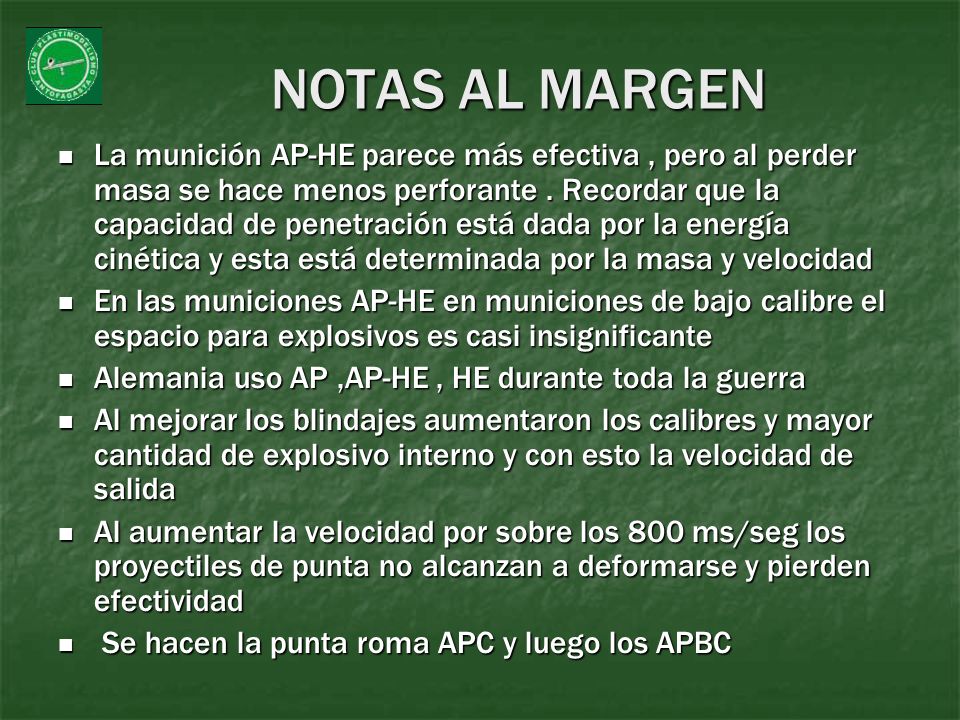

63 NOTAS AL MARGEN La munición AP-HE parece más efectiva, pero al perder masa se hace menos perforante. Recordar que la capacidad de penetración está dada por la energía cinética y esta está determinada por la masa y velocidad La munición AP-HE parece más efectiva, pero al perder masa se hace menos perforante. Recordar que la capacidad de penetración está dada por la energía cinética y esta está determinada por la masa y velocidad En las municiones AP-HE en municiones de bajo calibre el espacio para explosivos es casi insignificante En las municiones AP-HE en municiones de bajo calibre el espacio para explosivos es casi insignificante Alemania uso AP,AP-HE, HE durante toda la guerra Alemania uso AP,AP-HE, HE durante toda la guerra Al mejorar los blindajes aumentaron los calibres y mayor cantidad de explosivo interno y con esto la velocidad de salida Al mejorar los blindajes aumentaron los calibres y mayor cantidad de explosivo interno y con esto la velocidad de salida Al aumentar la velocidad por sobre los 800 ms/seg los proyectiles de punta no alcanzan a deformarse y pierden efectividad Al aumentar la velocidad por sobre los 800 ms/seg los proyectiles de punta no alcanzan a deformarse y pierden efectividad Se hacen la punta roma APC y luego los APBC Se hacen la punta roma APC y luego los APBC

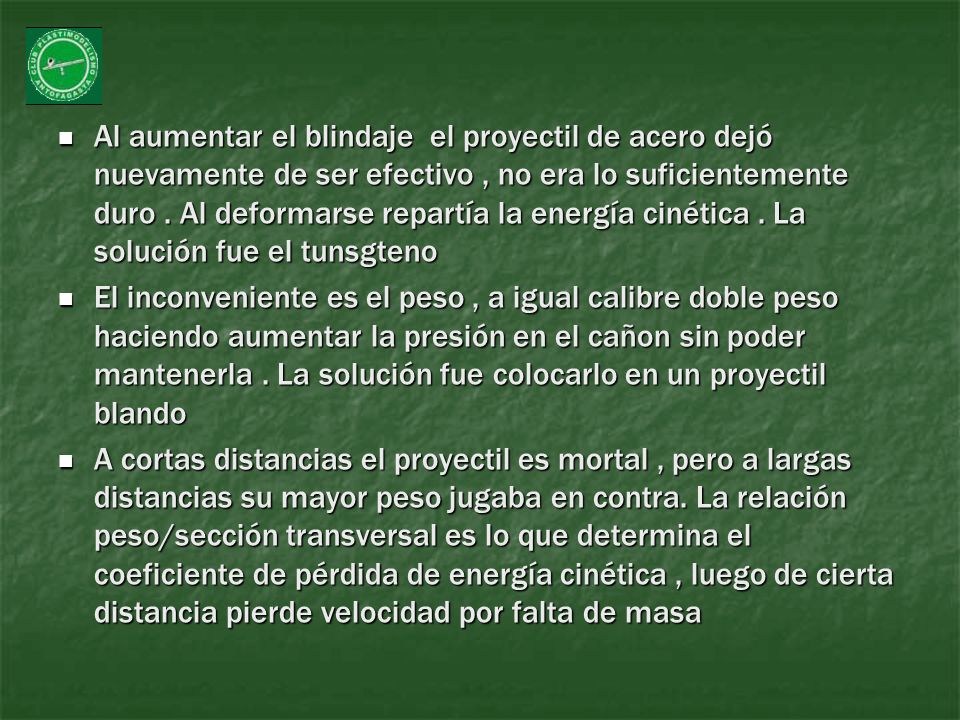

64 Al aumentar el blindaje el proyectil de acero dejó nuevamente de ser efectivo, no era lo suficientemente duro. Al deformarse repartía la energía cinética. La solución fue el tunsgteno Al aumentar el blindaje el proyectil de acero dejó nuevamente de ser efectivo, no era lo suficientemente duro. Al deformarse repartía la energía cinética. La solución fue el tunsgteno El inconveniente es el peso, a igual calibre doble peso haciendo aumentar la presión en el cañon sin poder mantenerla. La solución fue colocarlo en un proyectil blando El inconveniente es el peso, a igual calibre doble peso haciendo aumentar la presión en el cañon sin poder mantenerla. La solución fue colocarlo en un proyectil blando A cortas distancias el proyectil es mortal, pero a largas distancias su mayor peso jugaba en contra. La relación peso/sección transversal es lo que determina el coeficiente de pérdida de energía cinética, luego de cierta distancia pierde velocidad por falta de masa A cortas distancias el proyectil es mortal, pero a largas distancias su mayor peso jugaba en contra. La relación peso/sección transversal es lo que determina el coeficiente de pérdida de energía cinética, luego de cierta distancia pierde velocidad por falta de masa

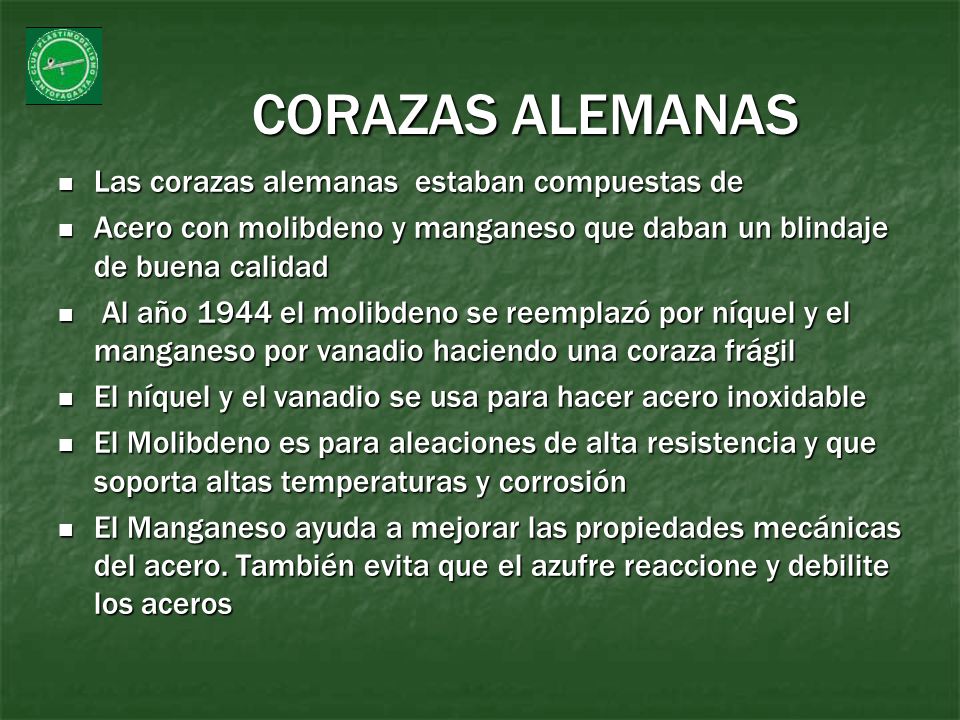

65 CORAZAS ALEMANAS Las corazas alemanas estaban compuestas de Las corazas alemanas estaban compuestas de Acero con molibdeno y manganeso que daban un blindaje de buena calidad Acero con molibdeno y manganeso que daban un blindaje de buena calidad Al año 1944 el molibdeno se reemplazó por níquel y el manganeso por vanadio haciendo una coraza frágil Al año 1944 el molibdeno se reemplazó por níquel y el manganeso por vanadio haciendo una coraza frágil El níquel y el vanadio se usa para hacer acero inoxidable El níquel y el vanadio se usa para hacer acero inoxidable El Molibdeno es para aleaciones de alta resistencia y que soporta altas temperaturas y corrosión El Molibdeno es para aleaciones de alta resistencia y que soporta altas temperaturas y corrosión El Manganeso ayuda a mejorar las propiedades mecánicas del acero. También evita que el azufre reaccione y debilite los aceros El Manganeso ayuda a mejorar las propiedades mecánicas del acero. También evita que el azufre reaccione y debilite los aceros

66 Antofagasta 19/05/2007 Antofagasta 19/05/2007 FIN FIN

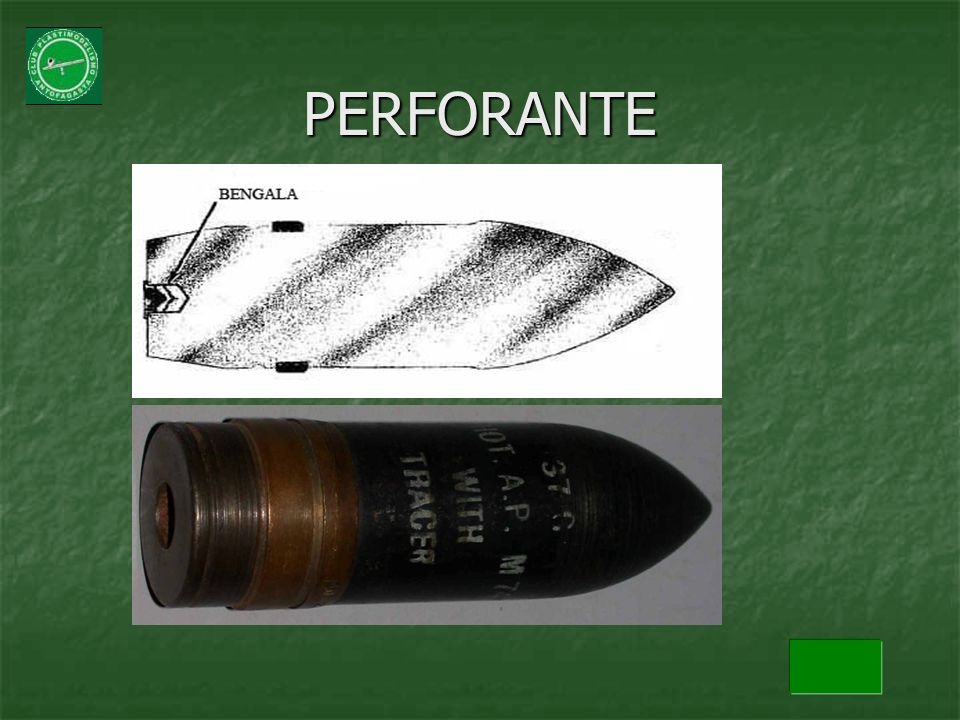

67 PERFORANTE

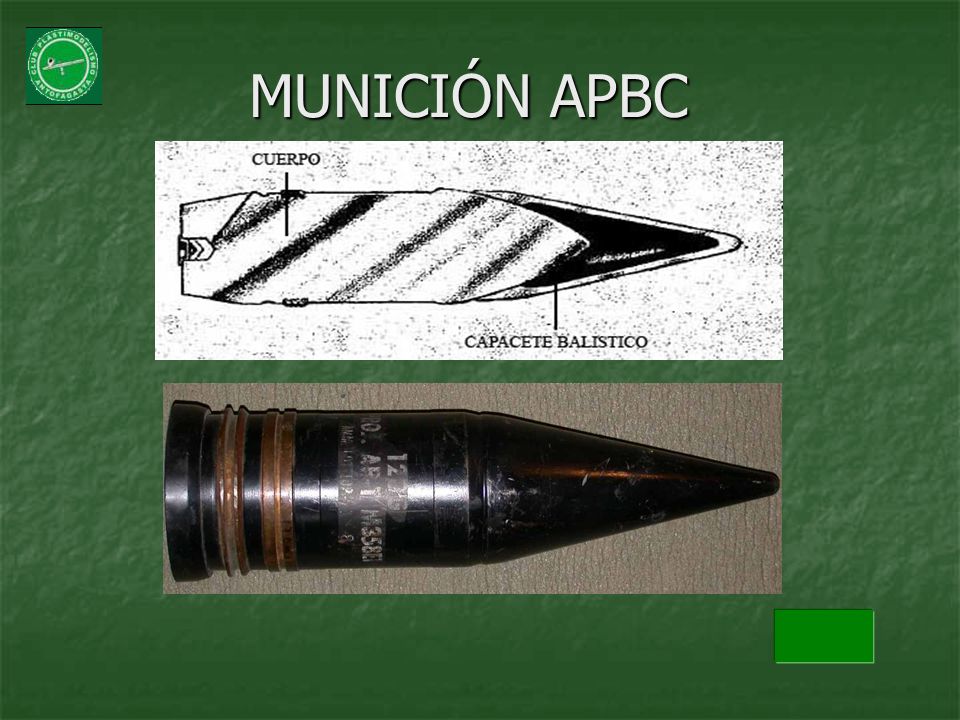

68 MUNICIÓN APBC

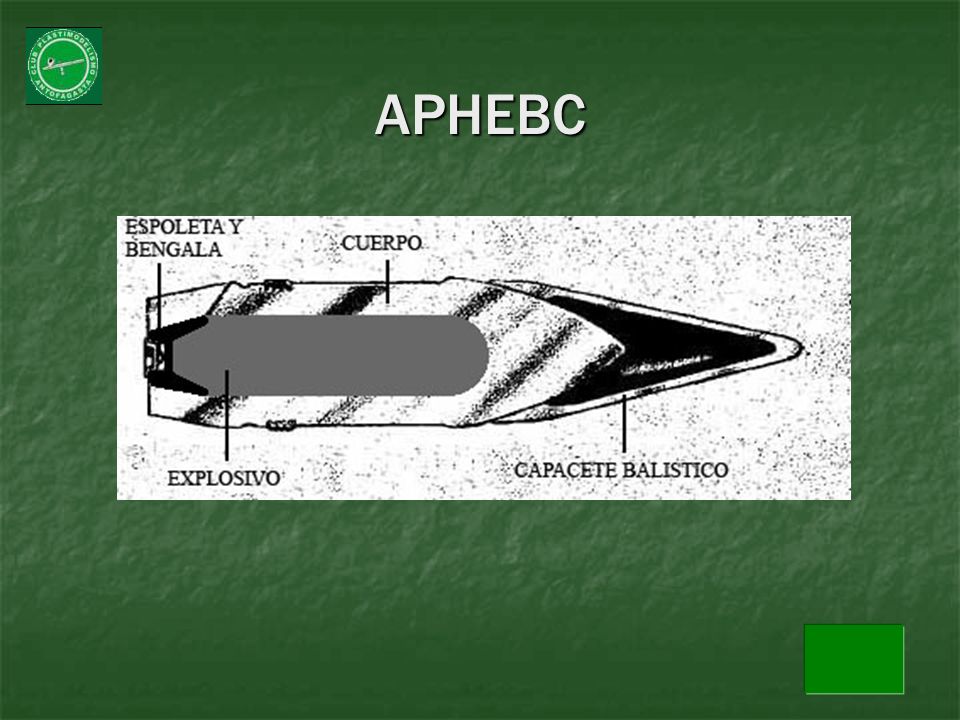

69 APHEBC

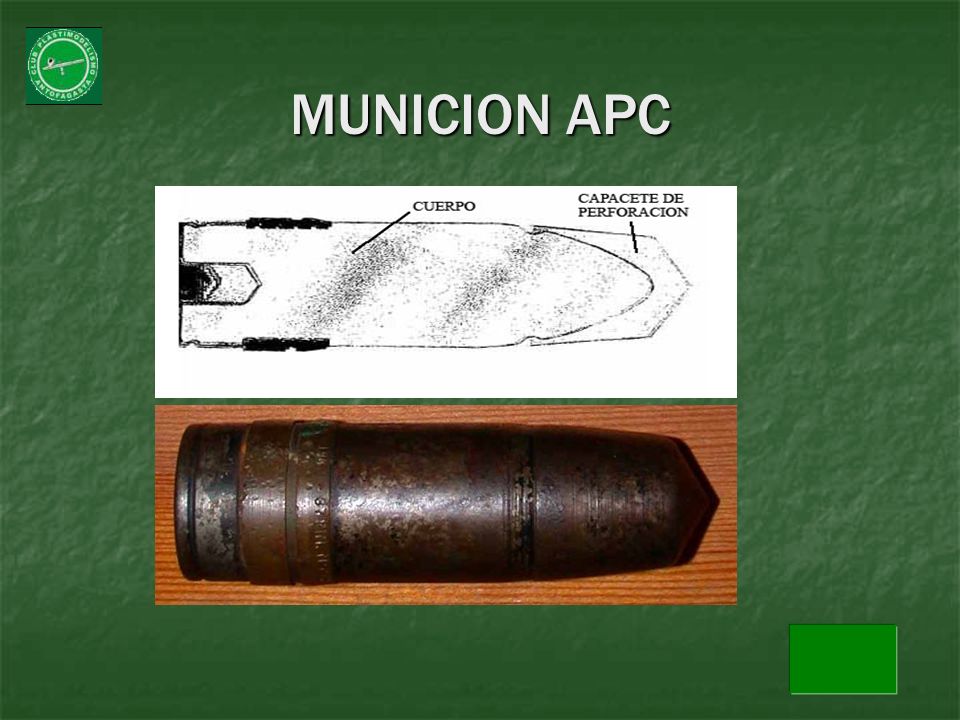

70 MUNICION APC

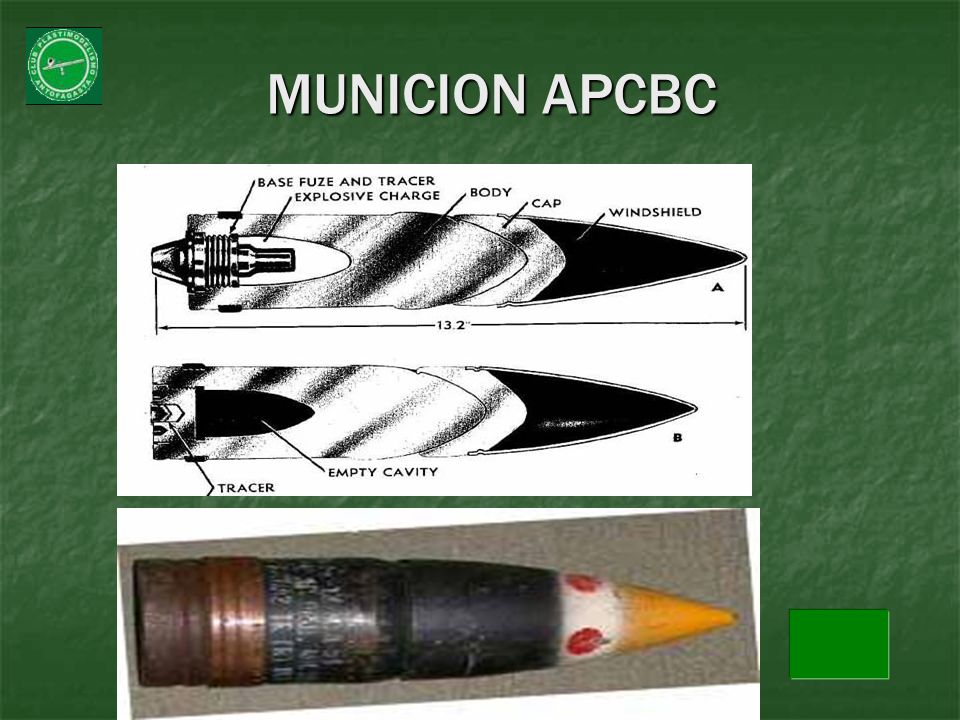

71 MUNICION APCBC

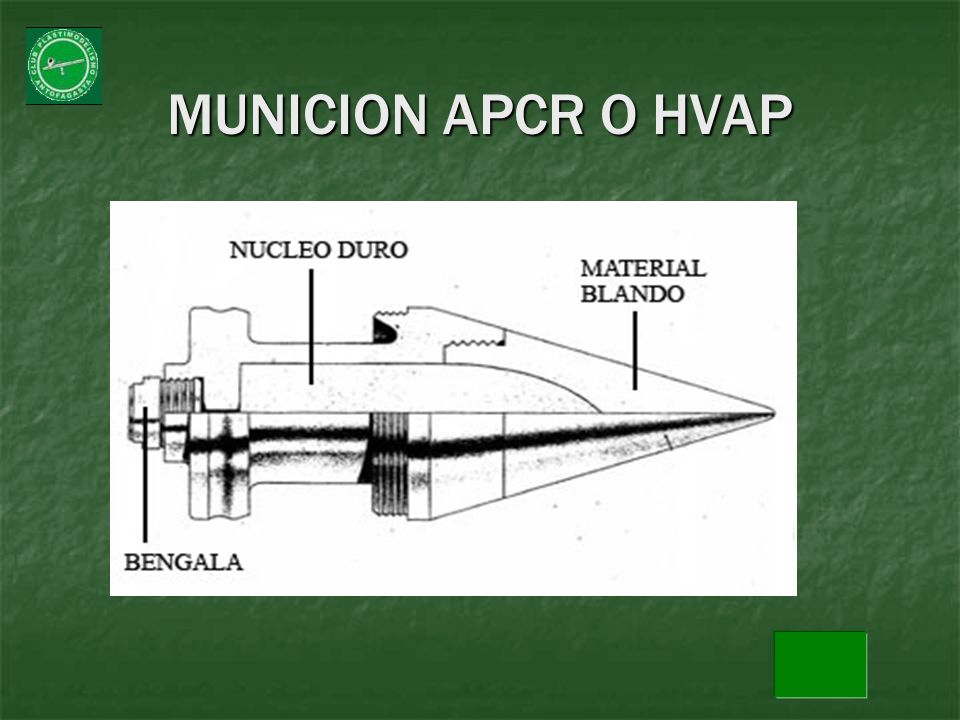

72 MUNICION APCR O HVAP

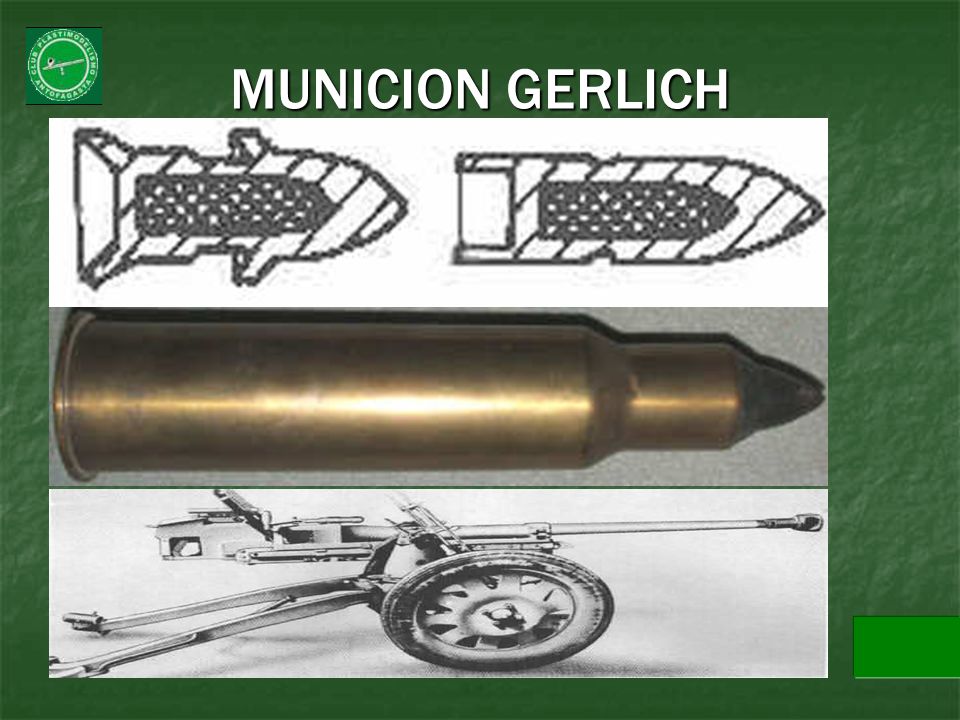

73 MUNICION GERLICH

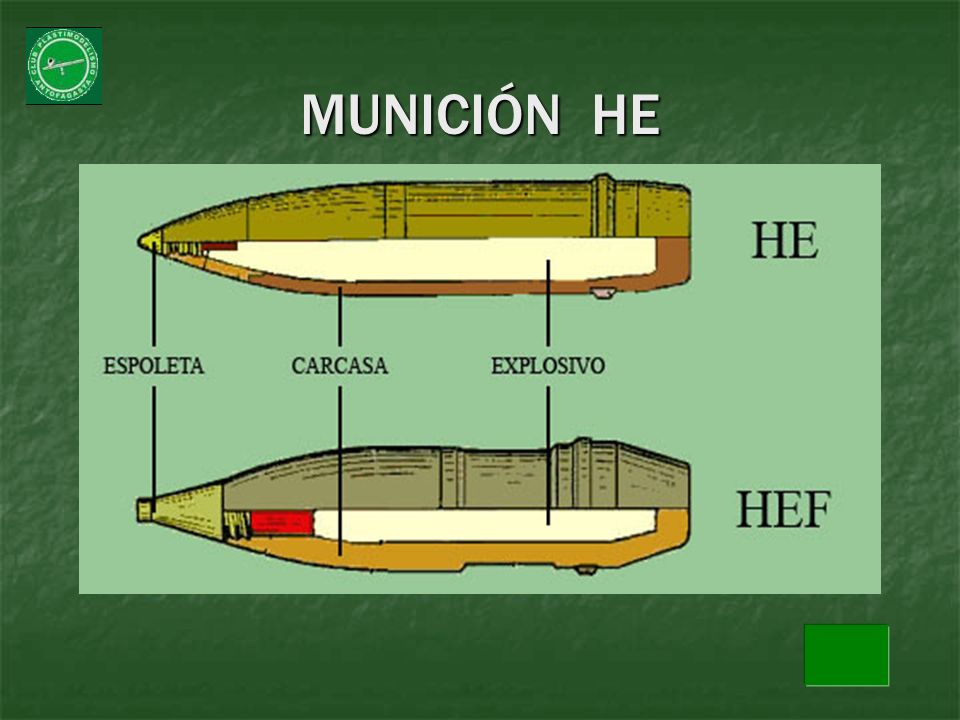

74 MUNICIÓN HE

75 MUNICIÓN HE-F

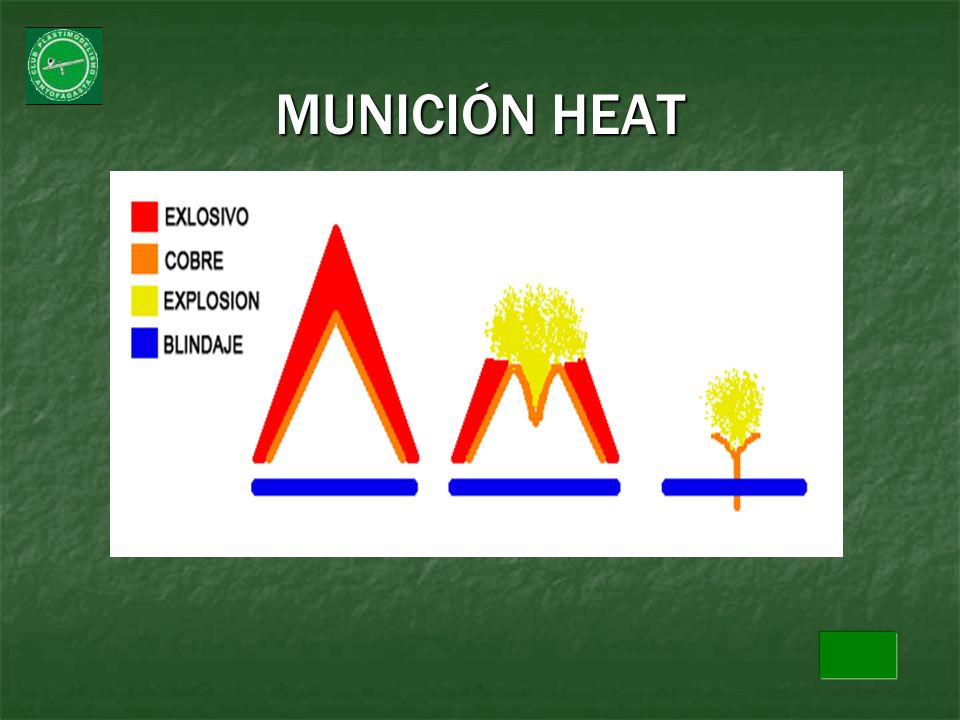

76 MUNICIÓN HEAT

77

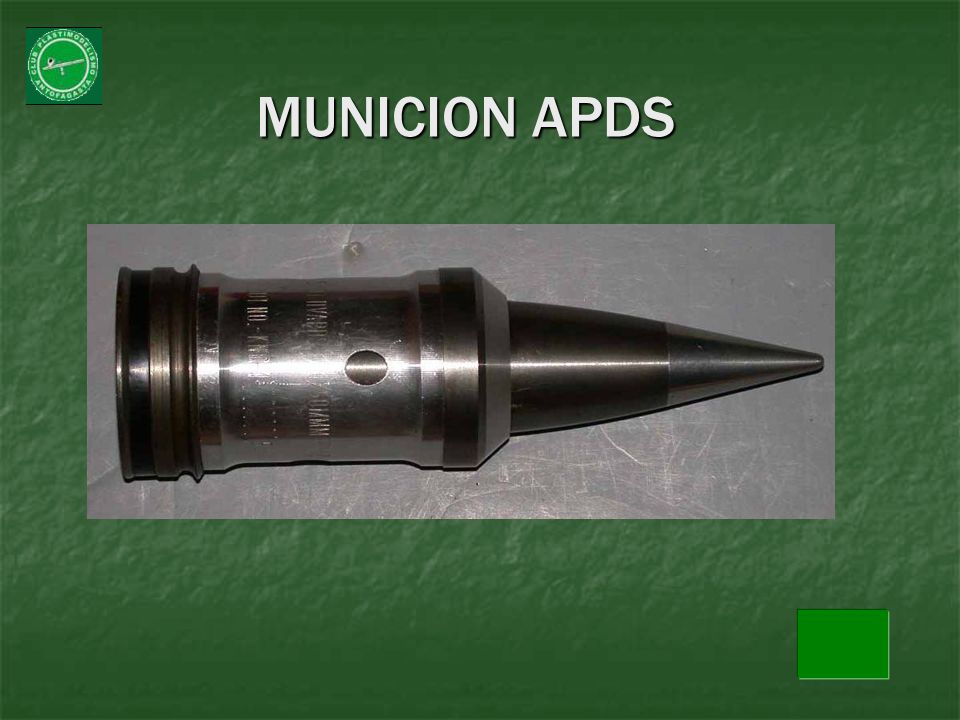

78 MUNICION APDS

79
