BLOQUE 4: LENTES ESFÉRICAS

Presentación del tema: "BLOQUE 4: LENTES ESFÉRICAS"— Transcripción de la presentación:

1 BLOQUE 4: LENTES ESFÉRICAS
 Tema 8.- Clasificación y uso de lentes esféricas. Tema 9.- Parámetros de lentes esféricas Tema 10.- Relación entre parámetros en lentes oftálmicas En este bloque trataremos los temas relacionados con las lentes oftálmicas esféricas, su clasificación, parámetros más significativos y relaciones entre ellos

2 Tema 8: Clasificación y uso de lentes esféricas.
Compensación de miopía con lentes divergentes Compensación de hipermetropía con lentes convergentes Compensación de presbicia con lentes convergentes Compensación de estrabismos con lentes prismáticas Objetivo. Relacionar los distintos tipos de lentes esféricas con las ametropías que compensan. El alumno establecerá paralelismos entre las lentes de la caja de pruebas y las lentes esféricas empleadas como compensadoras.

3 Compensación de miopía con lentes divergentes
Los rayos procedentes de un objeto lejano focalizan por delante de la mácula (a la izda.) en ausencia de acomodación. El PR de un ojo miope se sitúa a una distancia finita por delante del ojo. Para que se cumpla el principio de compensación,el plano focal imagen de la lente ha de coincidir con el PR. Recordemos el concepto de Punto Remoto: punto conjugado de la retina a través del sistema óptico del ojo en ausencia de acomodación. Si colocamos un objeto en PR, el ojo formará una imagen de él sobre la retina Ojo emétrope:La luz focaliza en la retina, PR está en infinito Ojo miope:La luz focaliza por delante de la retina (a la izquierda), PR está a distancia finita por delante del ojo Ojo hipermétrope:, la luz focaliza por detrás de la retina, PR está a distancia finita por detrás del ojo; es virtual. Y el concepto de Error refractivo: inversa de la distancia desde el plano principal objeto del ojo (sin acomodar) al punto remoto. Se mide en dioptrías R=1/H pR En un ojo miope: PR se situa a la izda del ojo, HpR es una distancia negativa, el error refractivo tb lo es En un ojo hipermetrope: PR está a la dcha del ojo,el error refractivo es positivo Y el concepto de compensación: Compensación: Modificación que se producen en el ojo desde un punto de vista óptico paraxial como consecuencia de la adaptación de una lente oftálmica Principio de compensación:Es la relación entre la potencia de la lente compensadora y la ametropia que se va a compensar. Para que una lente compense una ametropía, debe colocarse de forma que su foco imagen coincida con el punto remoto del ojo. El principio de compensación no especifica la potencia de la lente, sólo su colocación Una lente divergente, hará divergir a los rayos luminosos de forma que hará focalizar la luz en la retina PR

4 Compensación de hipermetropía con lentes convergentes
Los rayos procedentes de un objeto lejano focalizan a la derecha de la mácula en ausencia de acomodación. El PR de un ojo hipermétrope se sitúa a una distancia virtual por detrás del ojo. Para que se cumpla el principio de compensación,el plano focal imagen de la lente ha de coincidir con el PR. Ojo hipermétrope:, la luz focaliza por detrás de la retina, PR está a distancia finita por detrás del ojo; es virtual. En un ojo hipermetrope: PR está a la dcha del ojo,el error refractivo es positivo Una lente convergente, hace converger los rayos de luz que provienen del infinito, de forma que hará focalizar la luz en la retina. PR

5 Compensación de presbicia con lentes convergentes
Los rayos procedentes de un objeto próximo focalizan a la derecha de la mácula la incapacidad funcional del ojo para acomodar. El Ppróximo de un ojo hipermétrope se sitúa a una distancia virtual por detrás del ojo. Para que se cumpla el principio de compensación,el plano focal imagen de la lente ha de coincidir con el Pp. En este caso, la compensación de la presbicia ante la incapacidad de la acomodación para observar nítido un objeto próximo, se produce de forma idéntica a la corrección de la hipermetropía. Sólo que en esta ocasión será el punto próximo el conjugado de la retina. Así, para conseguir “trasladar”la focalización de los rayos (desde su posición detrás de la retina hasta esta), haremos que el plano focal imagen de la lente coincida con el Punto Próximo. La lente capaz de hacer converger a los rayos de luz para que estos focalicen en la retina es una lente convergente. PP

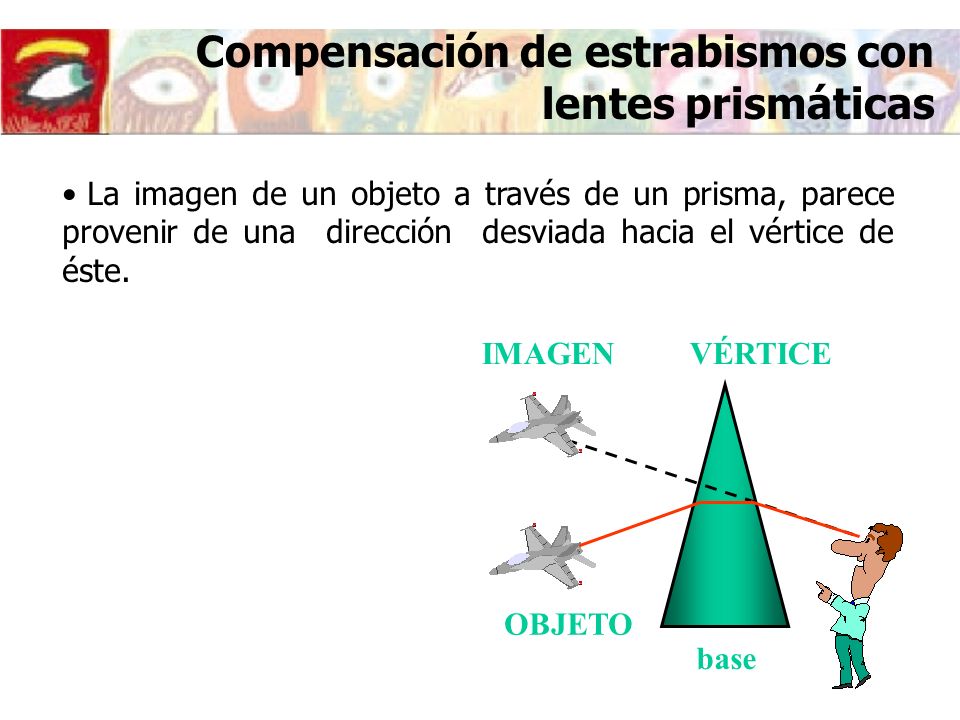

6 Compensación de estrabismos con lentes prismáticas
La imagen de un objeto a través de un prisma, parece provenir de una dirección desviada hacia el vértice de éste. IMAGEN VÉRTICE base OBJETO En las diapositivas anteriores hemos descrito como una lente esférica convergente o divergente puede asimilarse desde el punto de vista geométrico a dos prismas pegados por la base en el primer caso o por el vértice en el segundo. Así, según su comportamiento respecto a los cambios que el camino de la luz sufre a través de ellos (su correspondiente trazado de rayos), darán a la lente final unas u otras propiedades geométricas que permitirán compensar los defectos refractivos antes indicados. Además, un prisma puede ser utilizado por sí mismo en óptica oftálmica para la compensación de otro tipo de problemas relacionados con el camino de la luz: Un prisma acerca un rayo luminoso a la base del prisma. La imagen del objeto a parece en una dirección que parece desviada hacia el vértice. En una desviación, colocaremos el prisma de forma que la imagen caiga sobre la mácula
