Tema 4: Clasificación de las lentes oftálmicas según su geometría.

Presentación del tema: "Tema 4: Clasificación de las lentes oftálmicas según su geometría."— Transcripción de la presentación:

1 Tema 4: Clasificación de las lentes oftálmicas según su geometría.
Lentes monofocales y multifocales. Superficies cóncavas y convexas. Combinaciones de superficies en lentes monofocales. Combinaciones en lentes esféricas: Lente menisco, convergente y divergente. Combinaciones en lentes astigmáticas. Combinaciones en superficies en lentes multifocales. Objetivo. Dar a conocer los distintos tipos de lentes monofocales que se pueden construir combinando las geometrías presentadas en el tema 3, clasificándolas según su efecto y comentar los tipos más frecuentemente empleados.

2 Lentes monofocales y multifocales
LENTE MONOFOCAL: Una sola focal. Compensa defectos refractivos en visión próxima o bien en visión lejana. LENTE MULTIFOCAL: Varias focales. Compensa defectos refractivos en visión lejana y próxima con la misma lente. Haremos una primera diferenciación entre dos tipos de lentes desde el punto de vista de su diseño más que de su geometría: lentes monofocales y lentes multifocales (bifocales y progresivos). Con las primeras se compensan defectos visuales presentes en visión lejana o bien en visión cercana. Con las segundas se pueden compensar defectos visuales en condiciones de visión lejana y cercana con la misma lente y las estudiaremos en profundidad en el capítulo 16.

3 Superficies cóncavas y convexas
Superficie convexa (a) Superficie cóncava (b) En lentes correctoras, la cara convexa suele ser la anterior y la cóncava la posterior Se puede reconocer la forma de una superficie con un simple experimento: Llamaremos superficie convexa a aquella que colocándole una bola en su vértice, la bola siempre se desplaza hasta uno de los bordes de la superficie, por contraposición llamaremos a una superficie cóncava a aquella superficie tal que colocando una bola en su vértice, ésta no se desplaza, en ambos casos la superficie debe de colocarse en posición horizontal, tal y como se observa en la figura de la diapositiva

4 Combinación de superficies en lentes monofocales esféricas
EFECTO 1ª sup. 2ª sup. NOMBRE USO FORMA Divergente Plana Cóncava Plano cóncava Convexa Menisco negativo Corrección miopía Bicóncava Corrección de miopía fuerte Convergente Plano convexa Menisco positivo Corrección hipermetropía Biconvexa Las lentes empleadas como correctoras en el montaje de gafas son del tipo MENISCO, con geometría CONVEXO-CÓNCAVA. Se emplean para la corrección de MIOPÍA O HIPERMETROPÍA. En el caso de desear obtener una lente esférica, se dispone de múltiples combinaciones de geometrías superficiales, las más significativas de resumen en la tabla de la diapositiva En esta tabla hablamos de efectos convergentes para definir un aumento del tamaño de los objetos vistos a través de las lentes (lentes positivas) y de efectos divergentes cuando el tamaño de los objetos disminuye al ser observados a través de las lentes (lentes negativas). En la actualidad los laboratorios de lentes oftálmicas han optado por fabricar casi en su totalidad lentes convexo-cóncavas para cualquier potencia monofocal. A estas lentes se las denominan lentes MENISCO. Los MENISCOS CONVERGENTES serán aquellos donde la convexidad de la 1° superficie es mayor que la concavidad de la 2° superficie. Los MENISCOS DIVERGENTES serán aquellos donde la convexidad de la 1° superficie es menor que la concavidad de la 2° superficie. En la columna denominada “uso” se indica el empleo que se les da a las distintas lentes en el caso de emplearlas como lentes compensadores de ciertos defectos visuales y en la columna “forma” se indica, de una forma muy esquemática, la forma de una sección de la lente, de tal manera que se puede intuir la curvatura de cada una de sus superficies así como los distintos espesores de la lente.

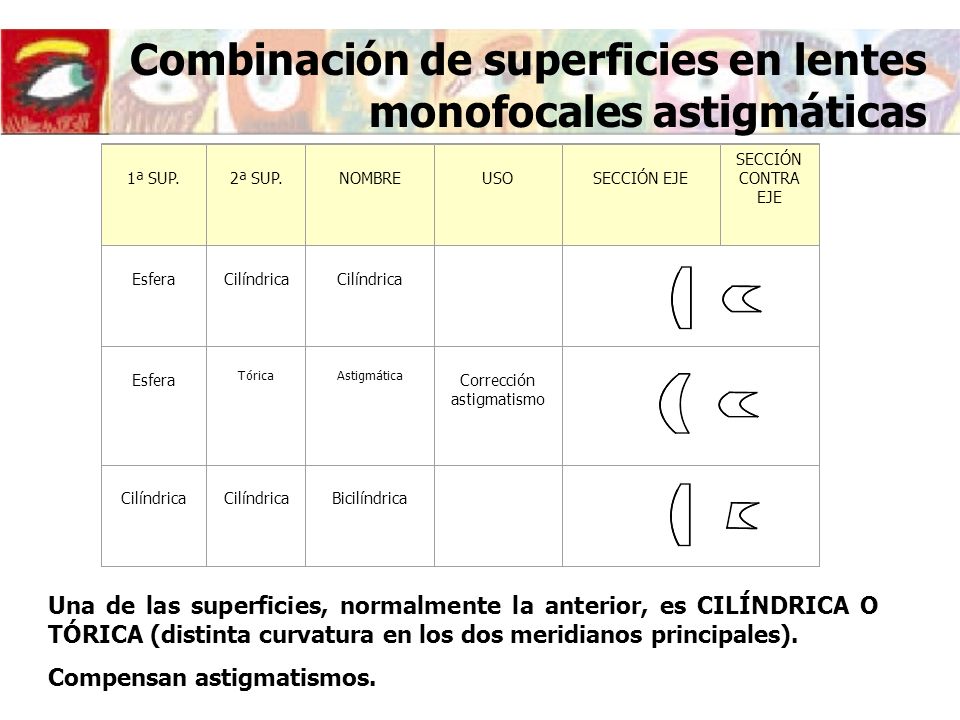

5 Combinación de superficies en lentes monofocales astigmáticas
1ª SUP. 2ª SUP. NOMBRE USO SECCIÓN EJE SECCIÓN CONTRA EJE Esfera Cilíndrica Tórica Astigmática Corrección astigmatismo Bicilíndrica En la tabla de esta diapositiva se representan las combinaciones de distintas geometrías superficiales que se presentan en las denominadas lentes astigmáticas. Se puede observar que en este tipo de lentes al menos una de las superficies debe de ser cilíndrica o tórica. Tal y como se comento en el tema 3, las superficies cilíndricas y tóricas se caracterizan por disponer radios de curvatura distintos en sus meridianos principales, por esta razón en la representación de la lente se presentan dos secciones en las direcciones de sus meridianos principales. El empleo de este tipo de lentes como lentes compensadoras se centra en la compensación del astigmatismo, y para ello se emplea una geometría esfero tórica. Una de las superficies, normalmente la anterior, es CILÍNDRICA O TÓRICA (distinta curvatura en los dos meridianos principales). Compensan astigmatismos.

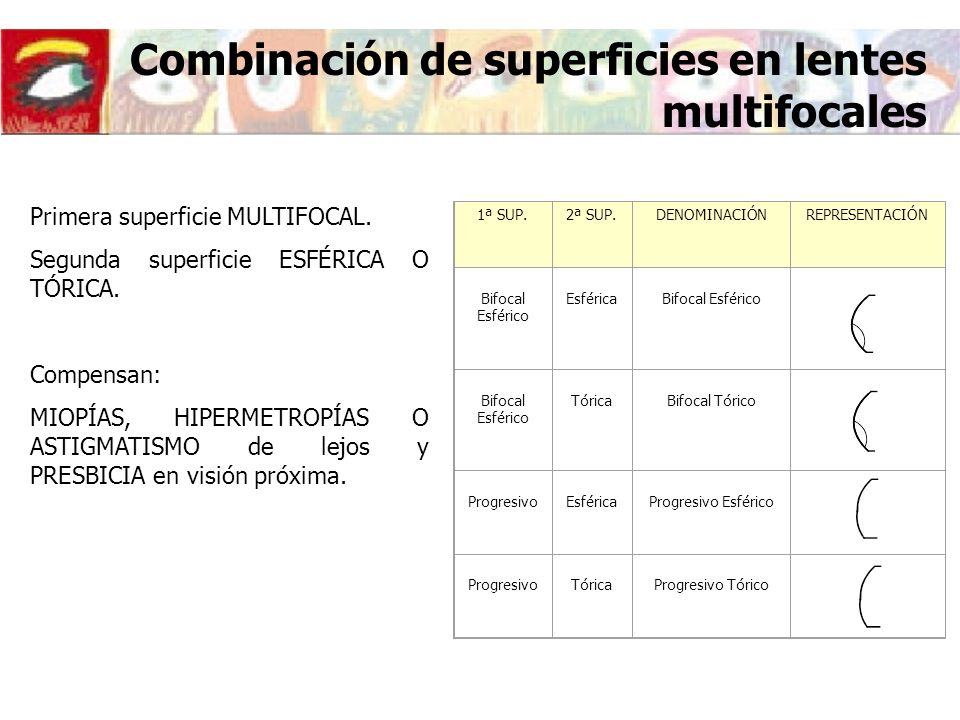

6 Combinación de superficies en lentes multifocales
Primera superficie MULTIFOCAL. Segunda superficie ESFÉRICA O TÓRICA. Compensan: MIOPÍAS, HIPERMETROPÍAS O ASTIGMATISMO de lejos y PRESBICIA en visión próxima. 1ª SUP. 2ª SUP. DENOMINACIÓN REPRESENTACIÓN Bifocal Esférico Esférica Bifocal Esférico Tórica Bifocal Tórico Progresivo Progresivo Esférico Progresivo Tórico En este tipo de lentes, se cumple que siempre la primera superficie es la multifocal y la segunda puede ser esférica o bien tórica. La utilización de este tipo de lentes como compensadoras de defectos visuales se centra en la compensación de hipermetropías o miopías en visión de lejos y de la presbicia, para estos casos se emplean lentes cuya segunda superficie es esférica y para el caso de tener que compensar también un astigmatismo, entonces se emplean lentes con una geometría tórica en su segunda superficie. En la columna “representación” se presentan, de una forma muy esquemática, los perfiles correspondientes a la primera superficie.
