3.3. Configuraciones de medida

Presentación del tema: "3.3. Configuraciones de medida"— Transcripción de la presentación:

1 3.3. Configuraciones de medida
Normal/45º 45º/Normal 45o

2 3.3. Configuraciones de medida
Difusa/Normal Normal/difusa

3 3.3. Configuraciones de medida
Transmitancia difusa Transmitancia total

4 Esquema general de un detector
4. Detectores de radiación Transformación Qe.m Qmedible Qproblema Qreferencia S Esquema general de un detector de radiación

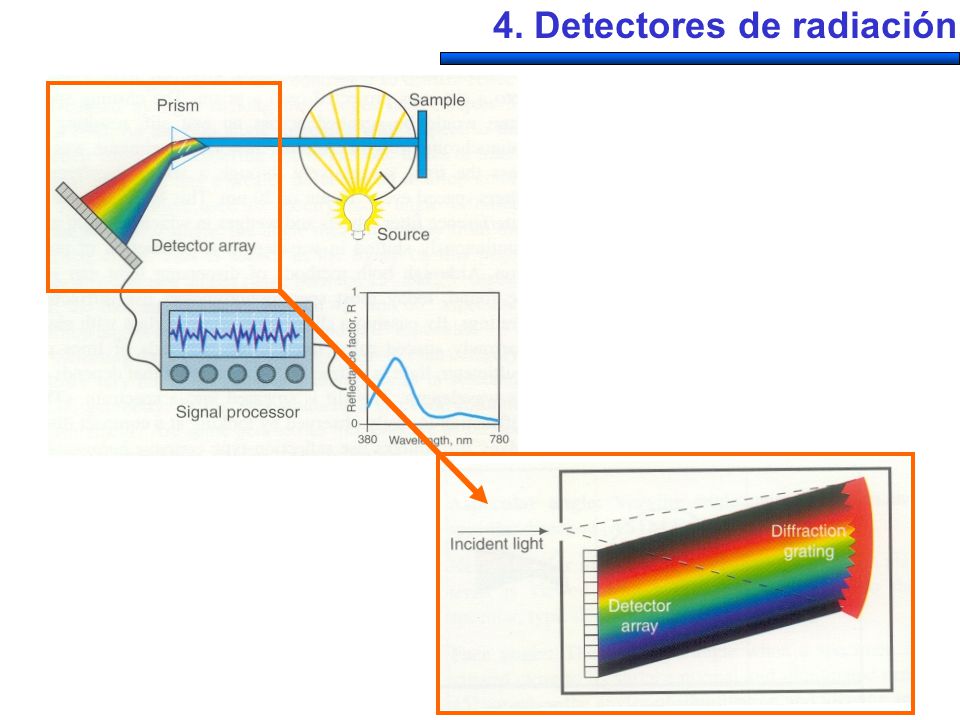

5 4. Detectores de radiación

6 4. Detectores de radiación

7 4. Detectores de radiación
Flujo incidente, P Señal eléctrica, S=RP R= responsividad

8 Respuesta de un detector de radiación
4. Detectores de radiación Respuesta de un detector de radiación

9 4.1 Tipos de detectores Detectores neutros Detectores selectivos

10 Efecto bolométrico: QemTR
4.1.1 Detectores neutros Bolómetro Efecto bolométrico: QemTR A i

11 Efecto Seebeck: QemTV
4.1.1 Detectores neutros Termopila Efecto Seebeck: QemTV A i V

12 4.1.2. Detectores selectivos
Detector neutro + filtro

13 Detectores fotoemisivos Efecto fotoeléctrico: Qeme-i
Detectores selectivos Detectores fotoemisivos Efecto fotoeléctrico: Qeme-i e- A i

14 Corriente de saturación
Detectores selectivos Corriente de saturación

15 Fotoconducción: Qeme-R=R(Qem)
Detectores selectivos Fotorresistencias Fotoconducción: Qeme-R=R(Qem) Efecto fotovoltaico: Qeme-V=V(Qem)

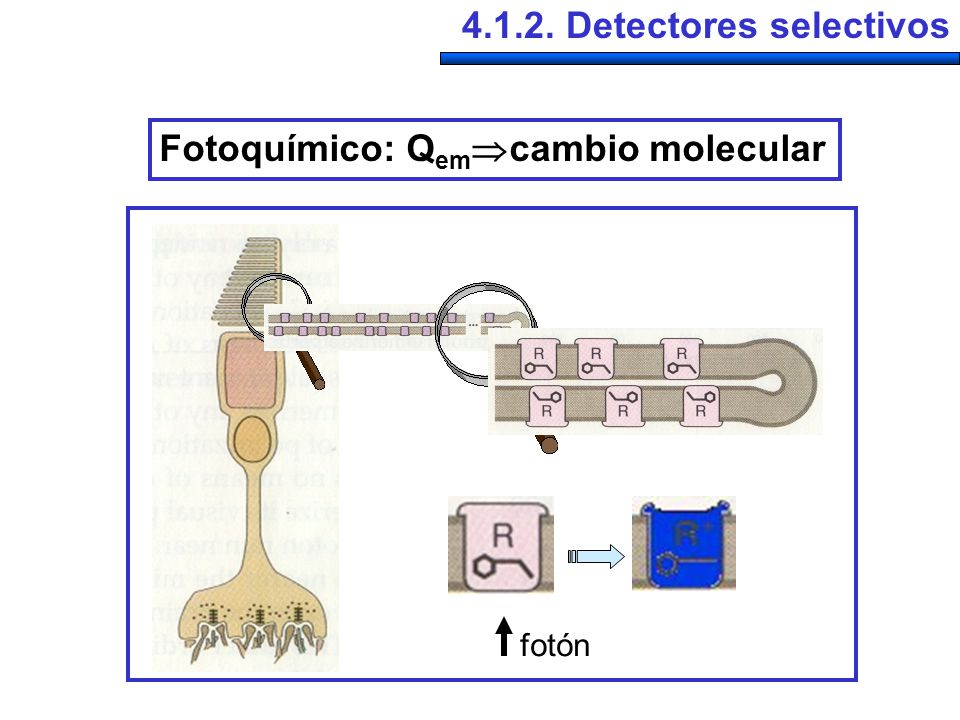

16 4.1.2. Detectores selectivos
Fotoquímico: Qemcambio molecular fotón

17 4.1.2. Detectores selectivos
Respuesta espectral normalizada de los tres tipos de conos de la retina humana
