1 Jornadas de Energías Renovables Área: Biogás Tratamiento de Residuo Okara en biodigestor experimental Autores: Lic. Daniel Valdes Ing. Ruth Rodrigues Ing. Ignacio Alegro Grupo Biogás Ingeniería Ambiental

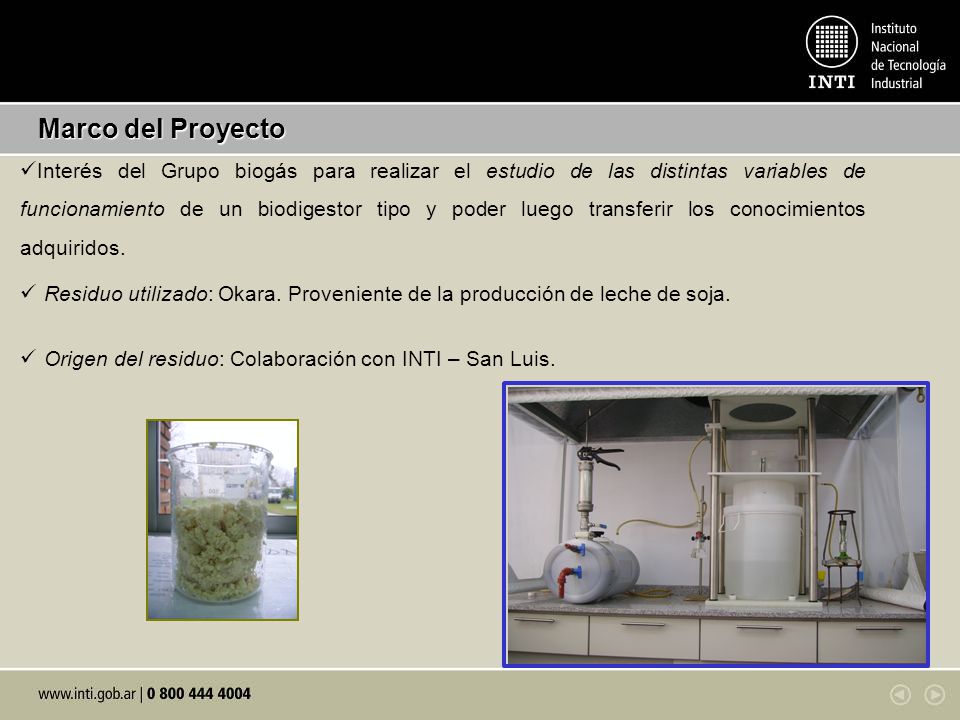

2 Interés del Grupo biogás para realizar el estudio de las distintas variables de funcionamiento de un biodigestor tipo y poder luego transferir los conocimientos adquiridos. Residuo utilizado: Okara. Proveniente de la producción de leche de soja. Origen del residuo: Colaboración con INTI – San Luis. Marco del Proyecto

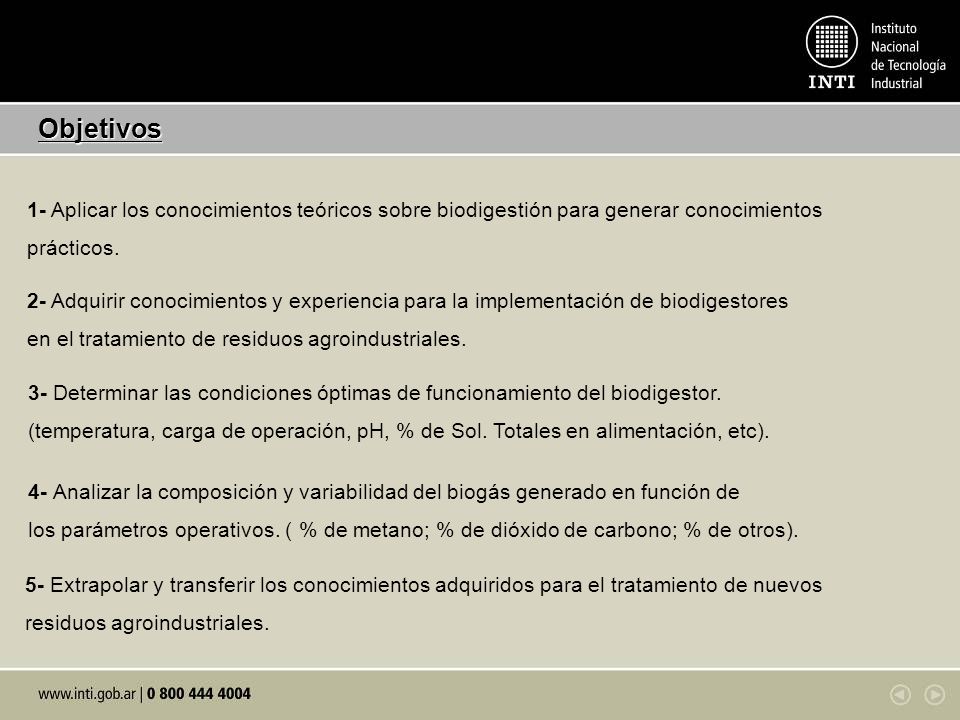

3 Objetivos 2- Adquirir conocimientos y experiencia para la implementación de biodigestores en el tratamiento de residuos agroindustriales. 3- Determinar las condiciones óptimas de funcionamiento del biodigestor. (temperatura, carga de operación, pH, % de Sol. Totales en alimentación, etc). 4- Analizar la composición y variabilidad del biogás generado en función de los parámetros operativos. ( % de metano; % de dióxido de carbono; % de otros). 5- Extrapolar y transferir los conocimientos adquiridos para el tratamiento de nuevos residuos agroindustriales. 1- Aplicar los conocimientos teóricos sobre biodigestión para generar conocimientos prácticos.

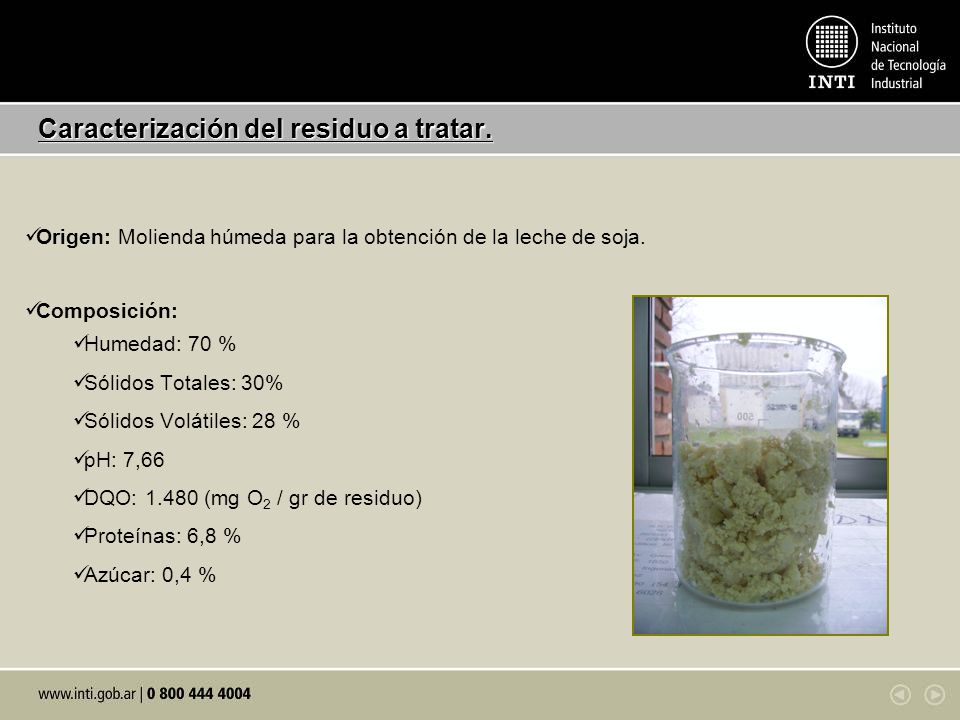

4 Caracterización del residuo a tratar. Origen: Molienda húmeda para la obtención de la leche de soja. Composición: Humedad: 70 % Sólidos Totales: 30% Sólidos Volátiles: 28 % pH: 7,66 DQO: (mg O 2 / gr de residuo) Proteínas: 6,8 % Azúcar: 0,4 %

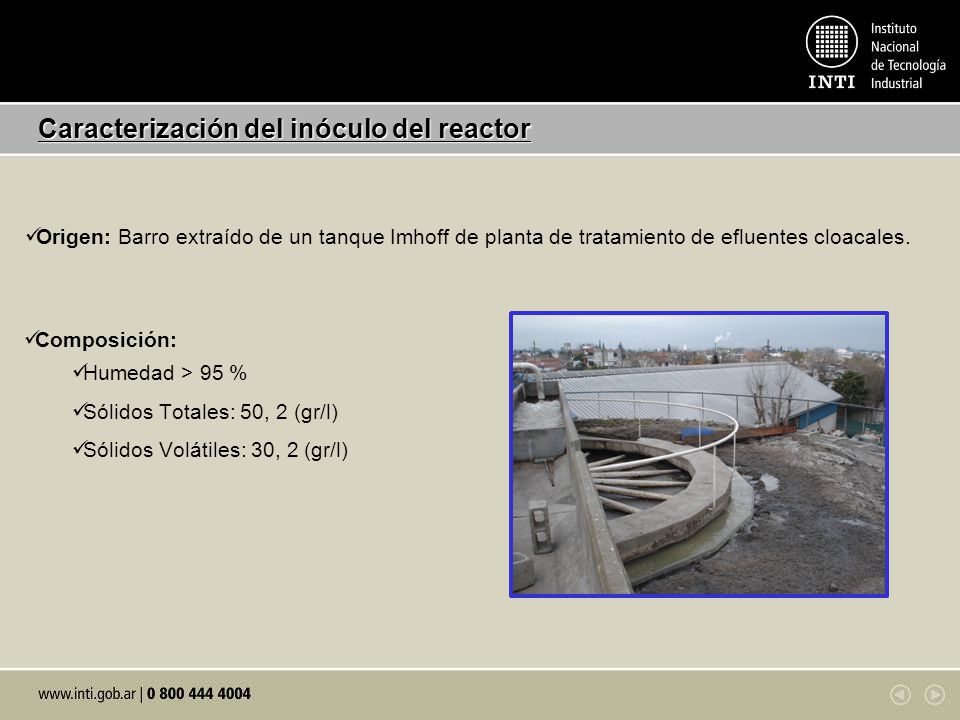

5 Sustratos de alimentación diaria al biodigestor:Calidad y cantidad del biogás producido: Caracterización del inóculo del reactor Origen: Barro extraído de un tanque Imhoff de planta de tratamiento de efluentes cloacales. Composición: Humedad > 95 % Sólidos Totales: 50, 2 (gr/l) Sólidos Volátiles: 30, 2 (gr/l)

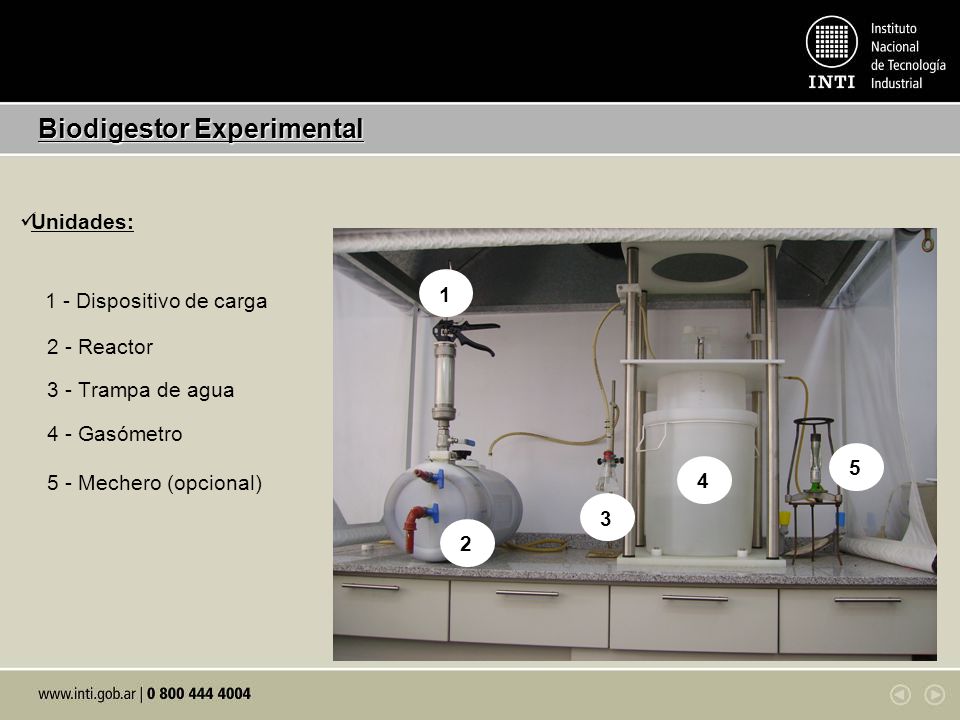

6 Sustratos de alimentación diaria al biodigestor:Calidad y cantidad del biogás producido: Biodigestor Experimental Unidades: Reactor Trampa de agua Gasómetro Mechero (opcional) Dispositivo de carga

7 Biodigestor Experimental Características: 1- Dispositivo de carga: Manipulación manual. Acero inoxidable. Para residuos semisólidos. 2- Reactor: Volumen útil: 30 l. Sistema de agitación manual. Dos niveles de purga de lodos. 3- Trampa de agua: Para evitar reflujo de gas. 4- Gasómetro: Volumen: 30 l. Termómetro incorporado. Sistema de sello hidráulico.

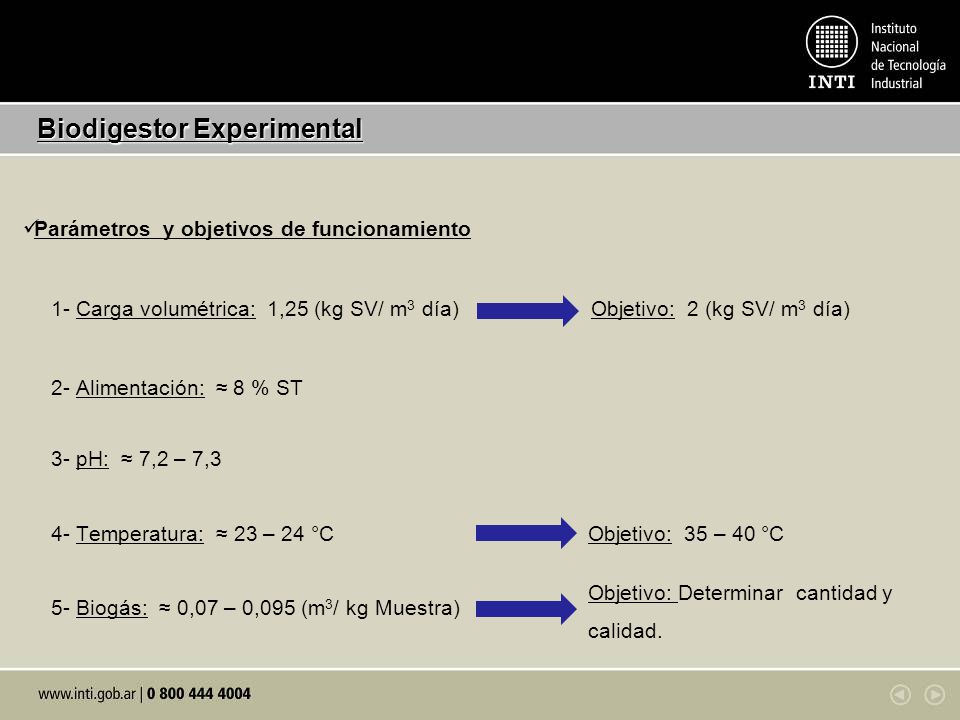

8 Parámetros y objetivos de funcionamiento Biodigestor Experimental 1- Carga volumétrica: 1,25 (kg SV/ m 3 día) 2- Alimentación: 8 % ST Objetivo: 2 (kg SV/ m 3 día) 5- Biogás: 0,07 – 0,095 (m 3 / kg Muestra) 3- pH: 7,2 – 7,3 4- Temperatura: 23 – 24 °C Objetivo: 35 – 40 °C Objetivo: Determinar cantidad y calidad.

9 Biodigestor Experimental Costos Unidad$ (pesos argentinos) Reactor. Volumen 33 l96,60 Agitador Manual Ac. Inox700,00 Gasómetro. Ac. Inox2.296,80 Manguera Marprene. Φ 8mm443,30 Termómetro industrial150,00 Accesorios100,00 Disp. de carga. Ac. Inox1.900,00 Total5.686,70

10 Av. Gral Paz 5445 B1650WAB San Martín Buenos Aires (5411) /300. int Gracias por su atención

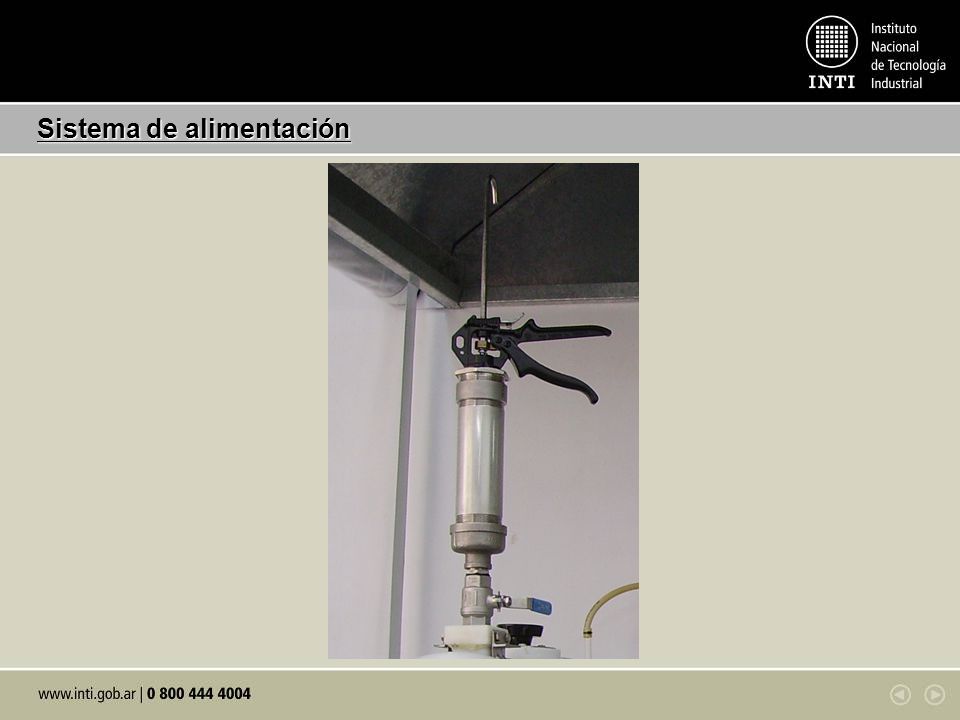

11 Sistema de alimentación

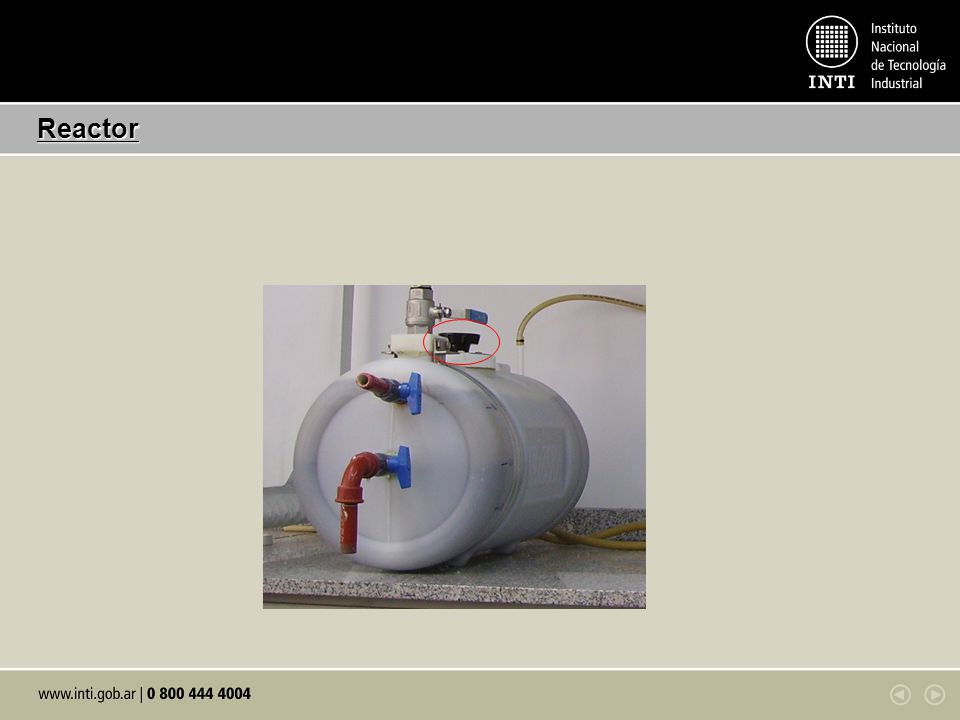

12 Reactor

13 Trampa de agua

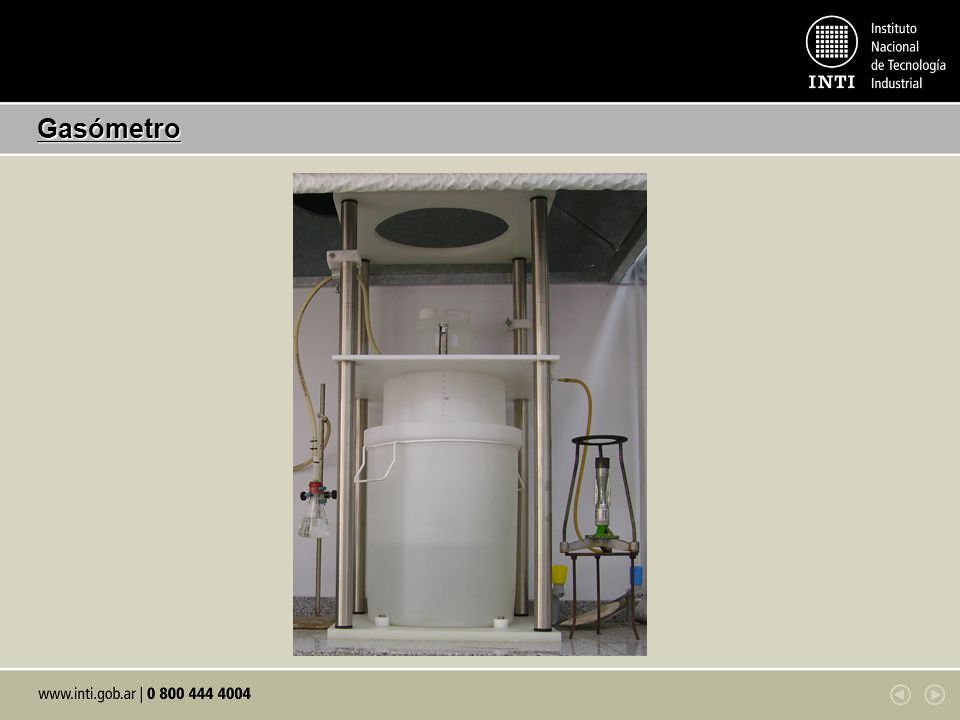

14 Gasómetro
