1 Aplicación de la Microscopía Electrónica de Barrido a la Investigación Criminalística
Dr. Fernando Galassi - Lic. Gisela Forlin Instituto de Ciencias Criminalísticas y Criminología Universidad Nacional del Nordeste

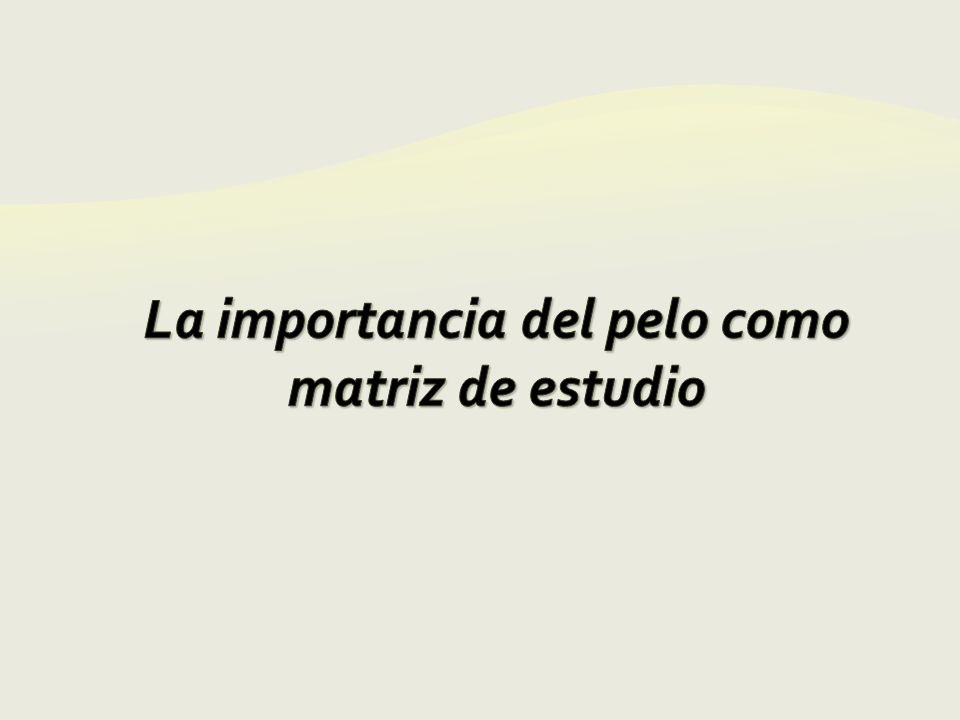

2 La importancia del pelo como matriz de estudio

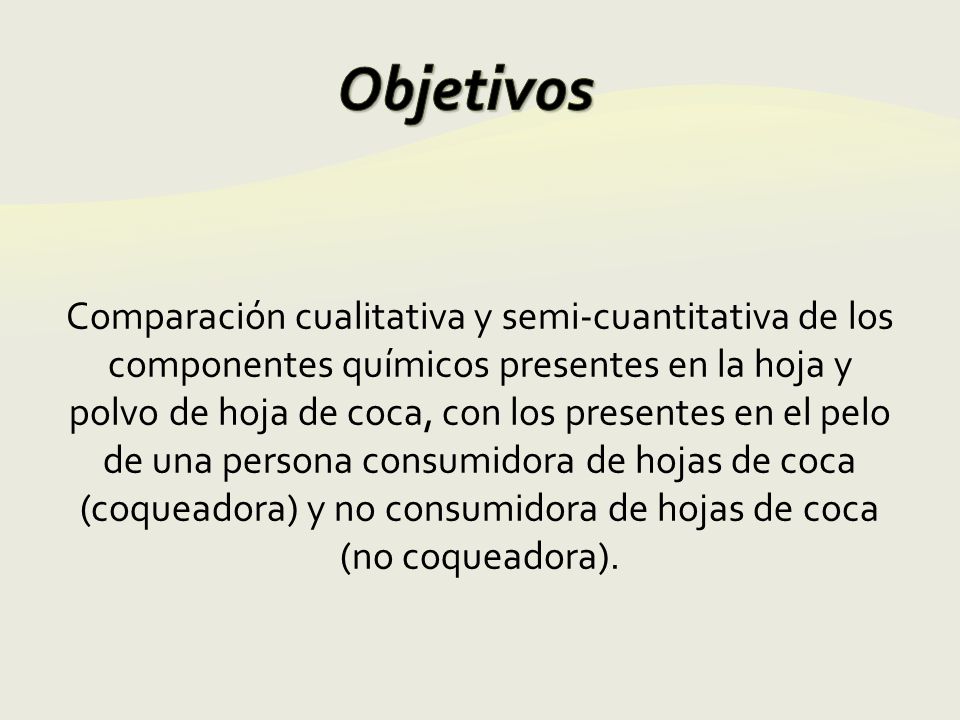

3 Objetivos Comparación cualitativa y semi-cuantitativa de los componentes químicos presentes en la hoja y polvo de hoja de coca, con los presentes en el pelo de una persona consumidora de hojas de coca (coqueadora) y no consumidora de hojas de coca (no coqueadora).

4 Materiales Hojas de coca (Eritroxilon Coca- Var. Coca)
Polvo de hojas de Coca. Pelos de personas consumidoras de hojas de coca de entre 18 y 25 años de edad (n: 10), residentes en el Altiplano Sudamericano. Pelos de personas no consumidoras de hojas de coca, no adictas.

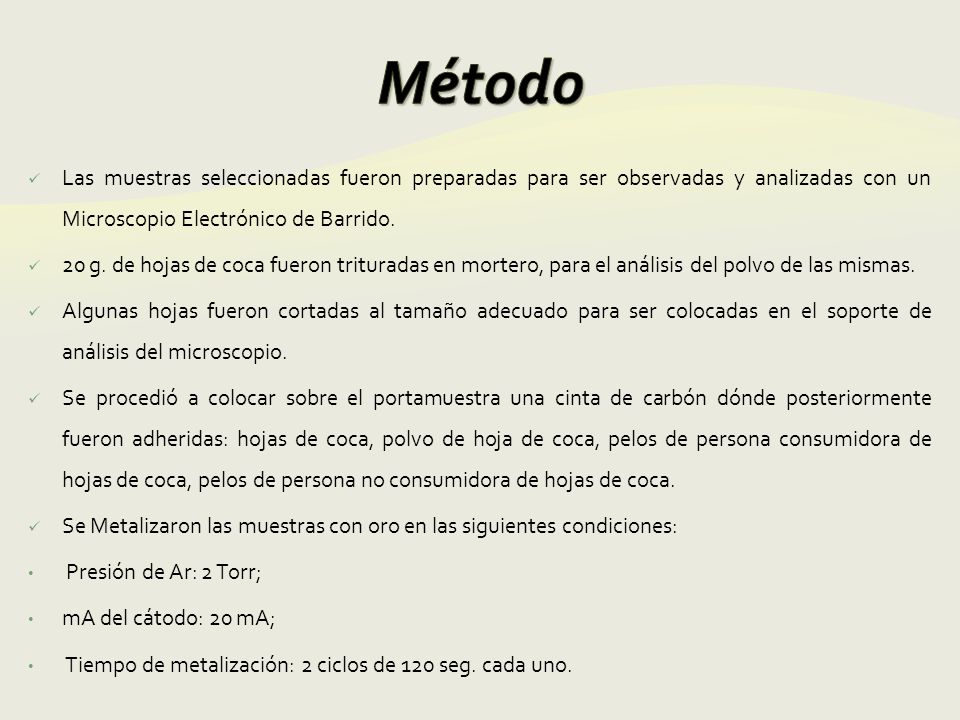

5 Método Las muestras seleccionadas fueron preparadas para ser observadas y analizadas con un Microscopio Electrónico de Barrido. 20 g. de hojas de coca fueron trituradas en mortero, para el análisis del polvo de las mismas. Algunas hojas fueron cortadas al tamaño adecuado para ser colocadas en el soporte de análisis del microscopio. Se procedió a colocar sobre el portamuestra una cinta de carbón dónde posteriormente fueron adheridas: hojas de coca, polvo de hoja de coca, pelos de persona consumidora de hojas de coca, pelos de persona no consumidora de hojas de coca. Se Metalizaron las muestras con oro en las siguientes condiciones: Presión de Ar: 2 Torr; mA del cátodo: 20 mA; Tiempo de metalización: 2 ciclos de 120 seg. cada uno.

6 Se hizo vacío. Se dejo entrar Ar. Se procedió a la observación en el MEB. Se tomaron las correspondientes microfotografías en las siguientes condiciones: Voltaje de excitación: 20 Kv. (2.5 veces la energía del borde de absorción del elemento más pesado, en este caso la Kβ del Fe era de 7.1) Se observaron los espectros de las diferentes muestras, para lo cual se utilizo una distancia de trabajo de 15 mm y un tiempo de medida de 200 seg., realizándose luego una semi-cuantificación de los elementos hallados.

7 Procedimiento

8 RESULTADOS HALLADOS EN LAS MUESTRAS DE HOJAS DE COCA

9 Morfología de la Hoja de coca. Vista lado reverso

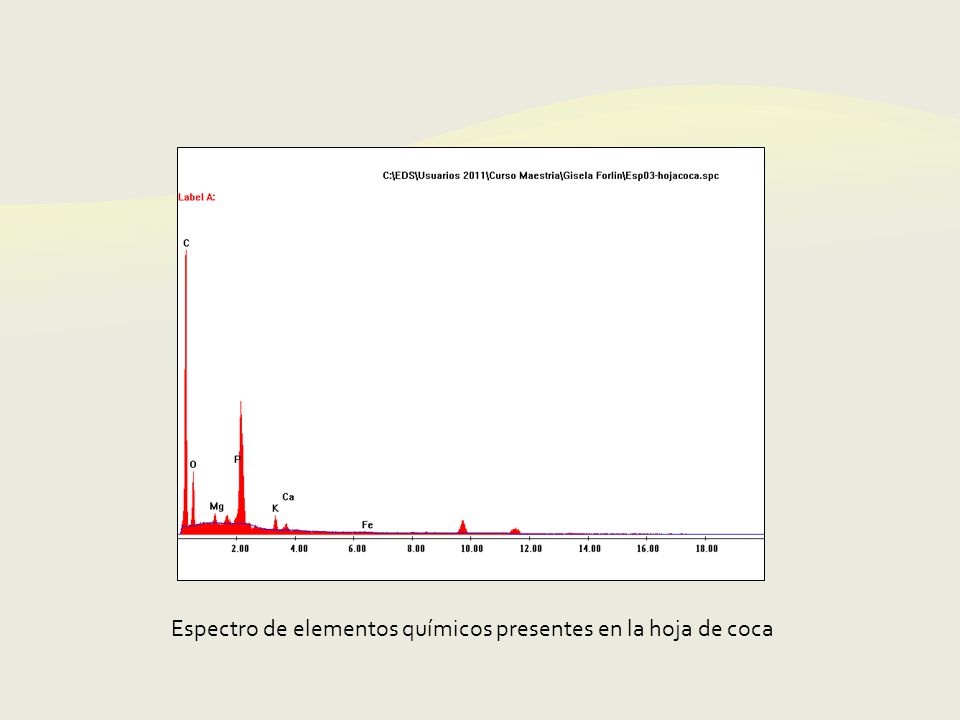

10 Espectro de elementos químicos presentes en la hoja de coca

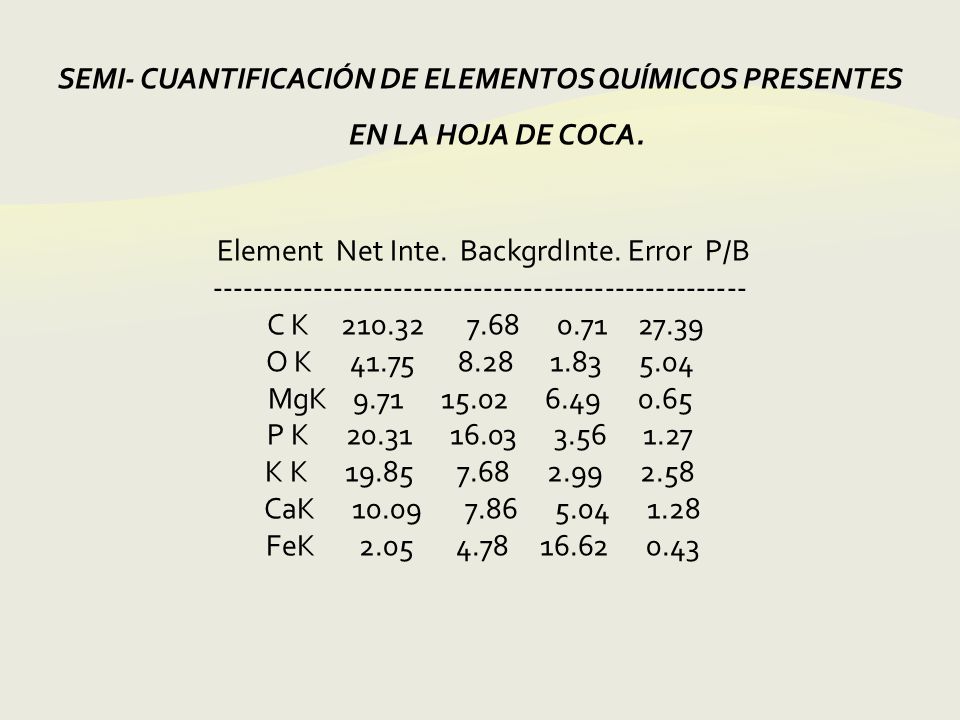

11 SEMI- CUANTIFICACIÓN DE ELEMENTOS QUÍMICOS PRESENTES EN LA HOJA DE COCA. Element Net Inte. BackgrdInte. Error P/B C K O K MgK P K K K CaK FeK

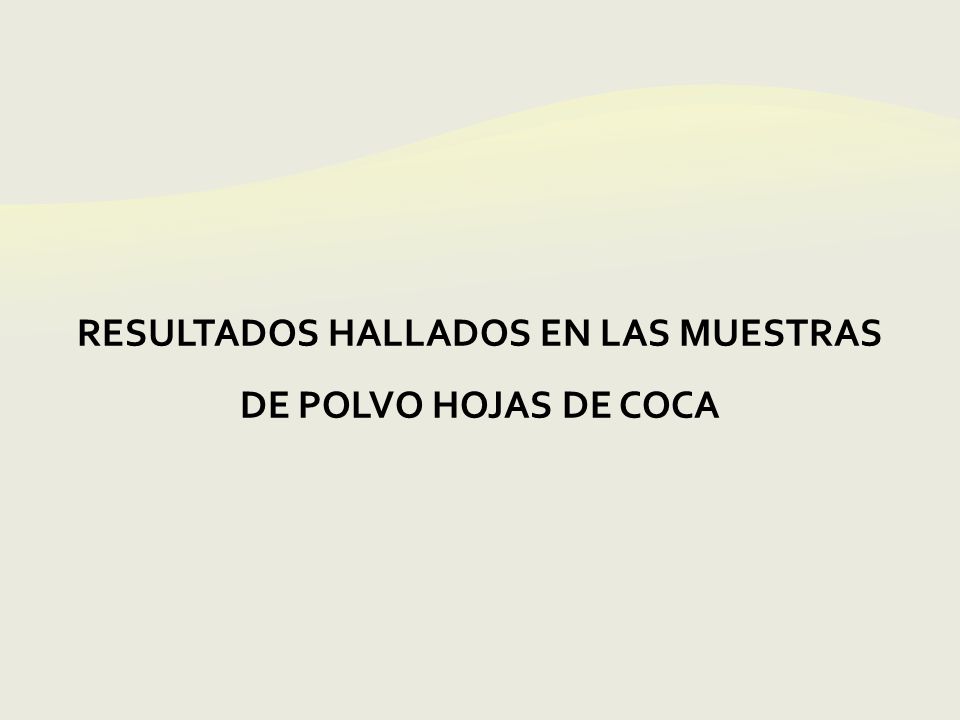

12 RESULTADOS HALLADOS EN LAS MUESTRAS DE POLVO HOJAS DE COCA

13 Morfología de polvo de hoja de coca.

14 Espectro de elementos químicos presentes en polvo de hoja de coca.

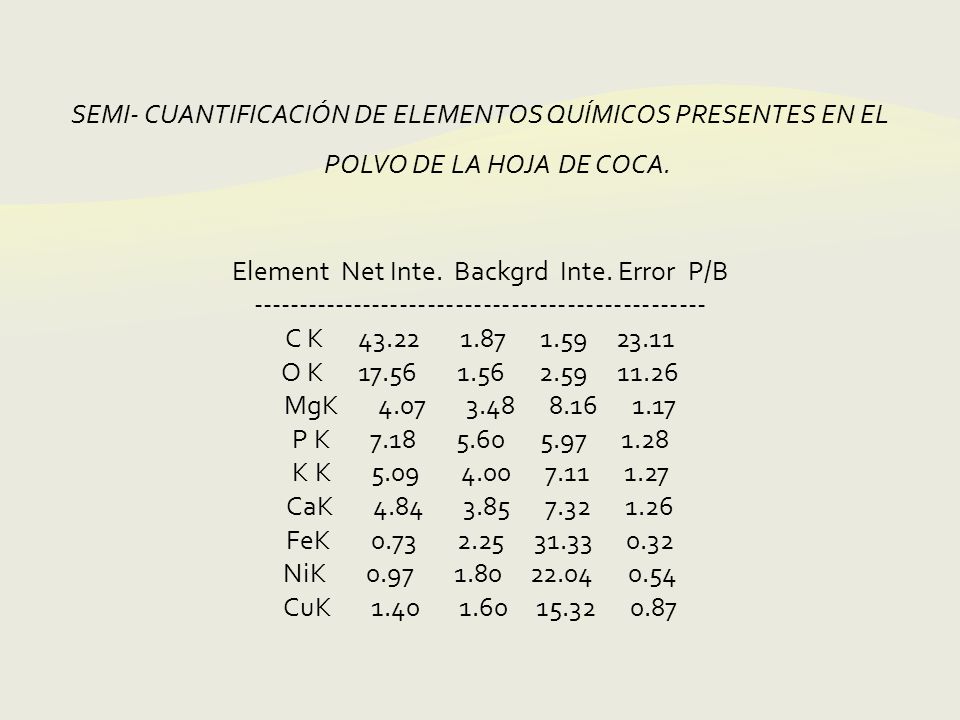

15 SEMI- CUANTIFICACIÓN DE ELEMENTOS QUÍMICOS PRESENTES EN EL POLVO DE LA HOJA DE COCA. Element Net Inte. Backgrd Inte. Error P/B C K O K MgK P K K K CaK FeK NiK CuK

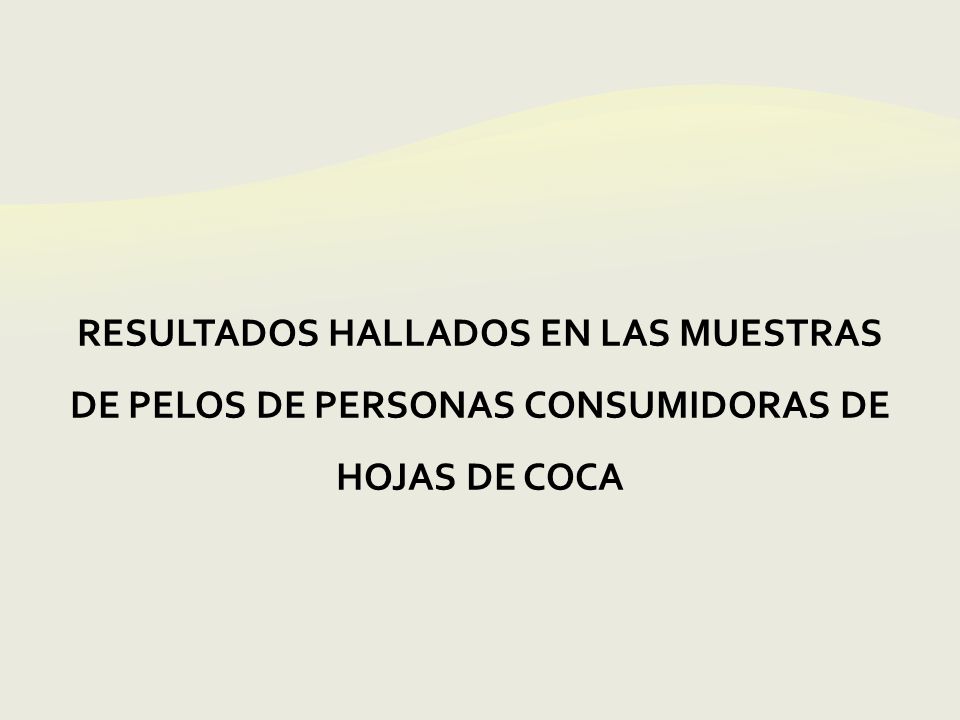

16 RESULTADOS HALLADOS EN LAS MUESTRAS DE PELOS DE PERSONAS CONSUMIDORAS DE HOJAS DE COCA

17 Morfología del pelo de una persona consumidora de hojas de coca.

18 Espectro de elementos químicos presentes en pelos de persona consumidora de hojas de coca.

19 Element Net Inte. Backgrd Inte. Error P/B
SEMI-CUANTIFICACIÓN DE ELEMENTOS QUÍMICOS PRESENTES EN PELOS DE PERSONAS CONSUMIDORAS DE HOJAS DE COCA. Element Net Inte. Backgrd Inte. Error P/B C K O K S K CaK FeK CuK

20 RESULTADOS HALLADOS EN LAS MUESTRAS DE PELOS DE PERSONAS NO CONSUMIDORAS DE HOJAS DE COCA

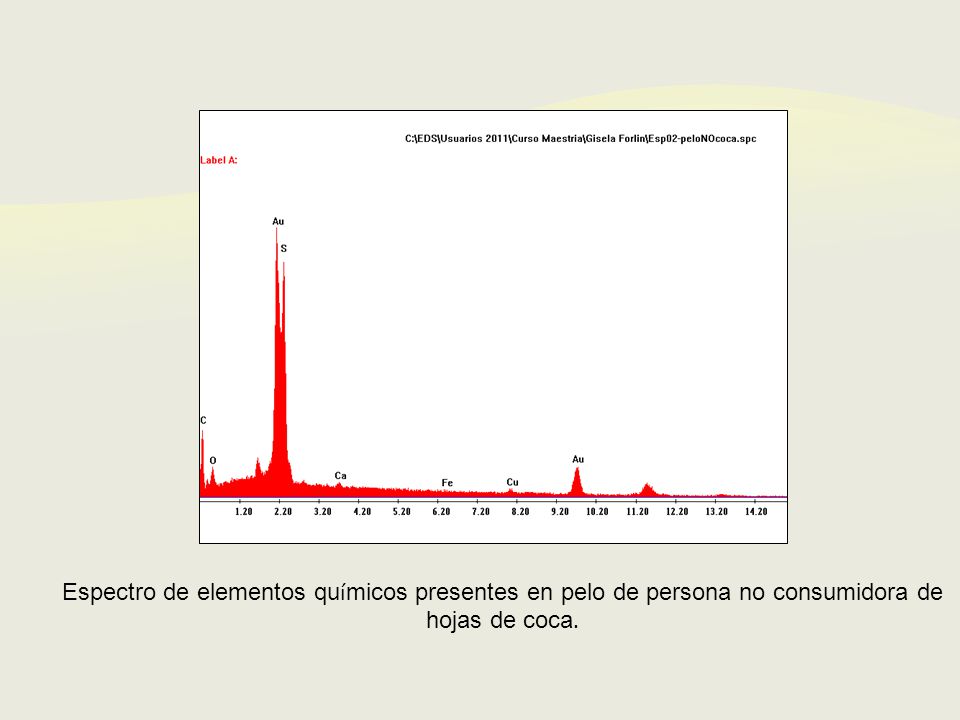

21 Espectro de elementos químicos presentes en pelo de persona no consumidora de hojas de coca.

22 Element Net Inte. Backgrd Inte. Error P/B

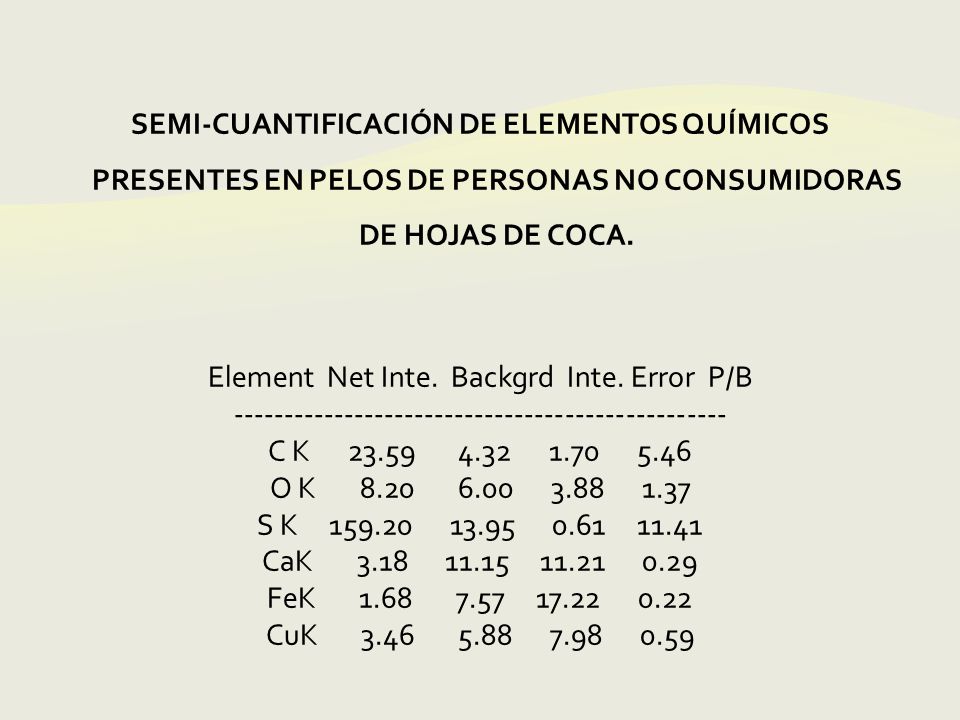

SEMI-CUANTIFICACIÓN DE ELEMENTOS QUÍMICOS PRESENTES EN PELOS DE PERSONAS NO CONSUMIDORAS DE HOJAS DE COCA. Element Net Inte. Backgrd Inte. Error P/B C K O K S K CaK FeK CuK

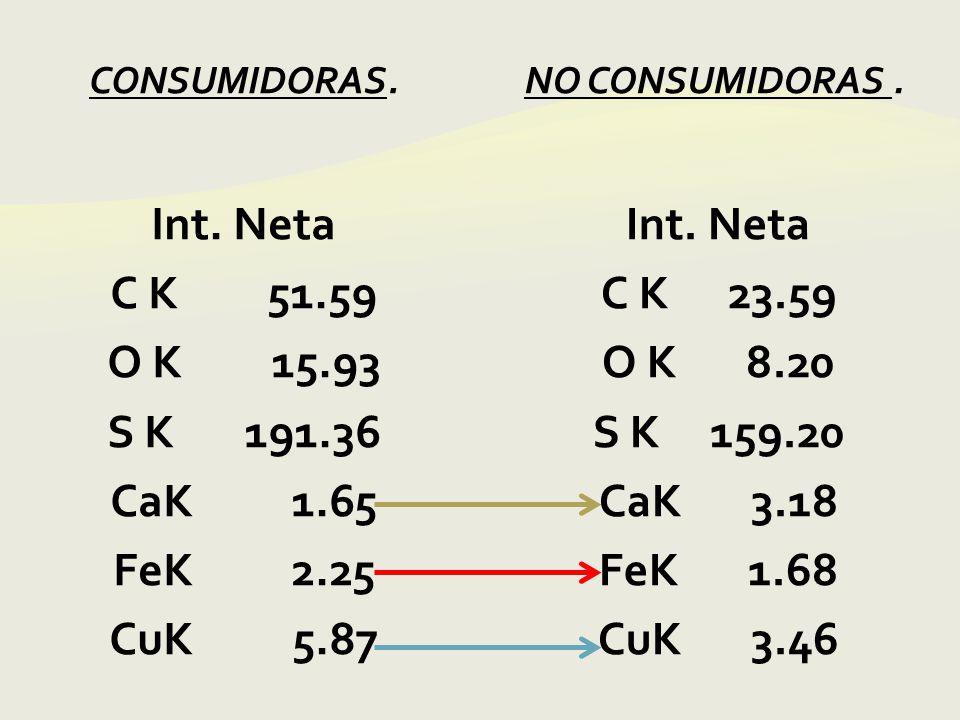

23 Int. Neta C K 51.59 O K 15.93 S K 191.36 CaK 1.65 FeK 2.25 CuK 5.87
CONSUMIDORAS. Int. Neta C K O K S K CaK FeK CuK NO CONSUMIDORAS .  Int. Neta C K O K S K CaK FeK CuK

24 Diferencias de intensidades netas en los elementos hallados.
Discusión Diferencias de intensidades netas en los elementos hallados. C es de 28.00 O de 7.73 S de 32.16 Fe de 0.57 Cu de 2.4

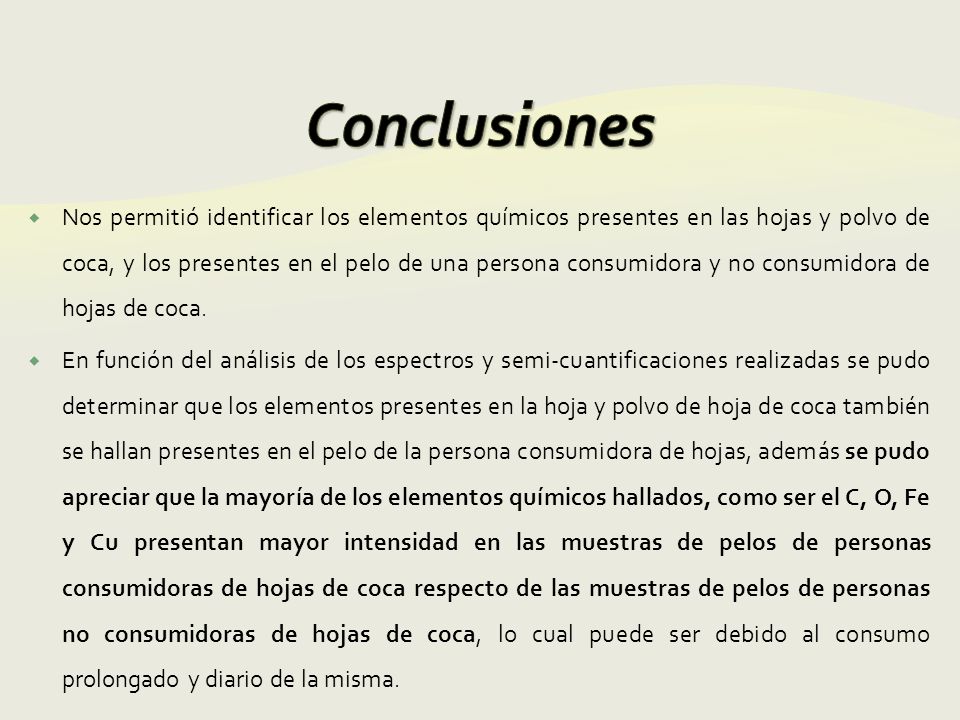

25 Conclusiones Nos permitió identificar los elementos químicos presentes en las hojas y polvo de coca, y los presentes en el pelo de una persona consumidora y no consumidora de hojas de coca. En función del análisis de los espectros y semi-cuantificaciones realizadas se pudo determinar que los elementos presentes en la hoja y polvo de hoja de coca también se hallan presentes en el pelo de la persona consumidora de hojas, además se pudo apreciar que la mayoría de los elementos químicos hallados, como ser el C, O, Fe y Cu presentan mayor intensidad en las muestras de pelos de personas consumidoras de hojas de coca respecto de las muestras de pelos de personas no consumidoras de hojas de coca, lo cual puede ser debido al consumo prolongado y diario de la misma.

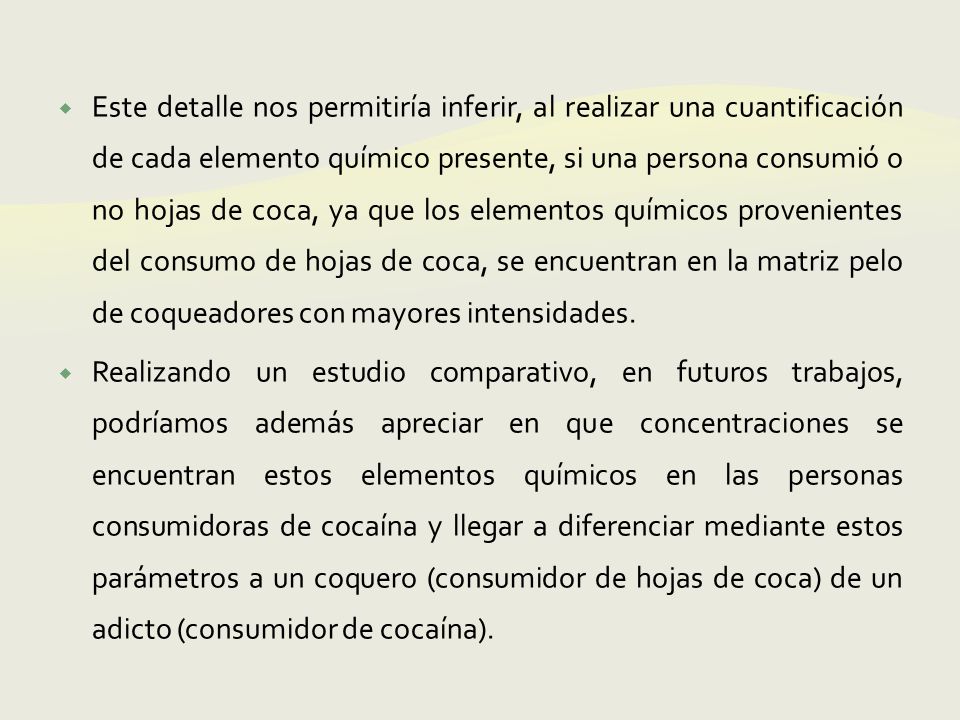

26 Este detalle nos permitiría inferir, al realizar una cuantificación de cada elemento químico presente, si una persona consumió o no hojas de coca, ya que los elementos químicos provenientes del consumo de hojas de coca, se encuentran en la matriz pelo de coqueadores con mayores intensidades. Realizando un estudio comparativo, en futuros trabajos, podríamos además apreciar en que concentraciones se encuentran estos elementos químicos en las personas consumidoras de cocaína y llegar a diferenciar mediante estos parámetros a un coquero (consumidor de hojas de coca) de un adicto (consumidor de cocaína).
