Presentación del tema: "Instructor Enrique Ruiz Atilano. NOMBRE DEL CURSO: COMPORTAMIENTO DEL FUEGO: PREVENCION Y COMBATE DE INCENDIOS. OBJETIVO GENERAL: Al término del curso."— Transcripción de la presentación:

1 Instructor Enrique Ruiz Atilano

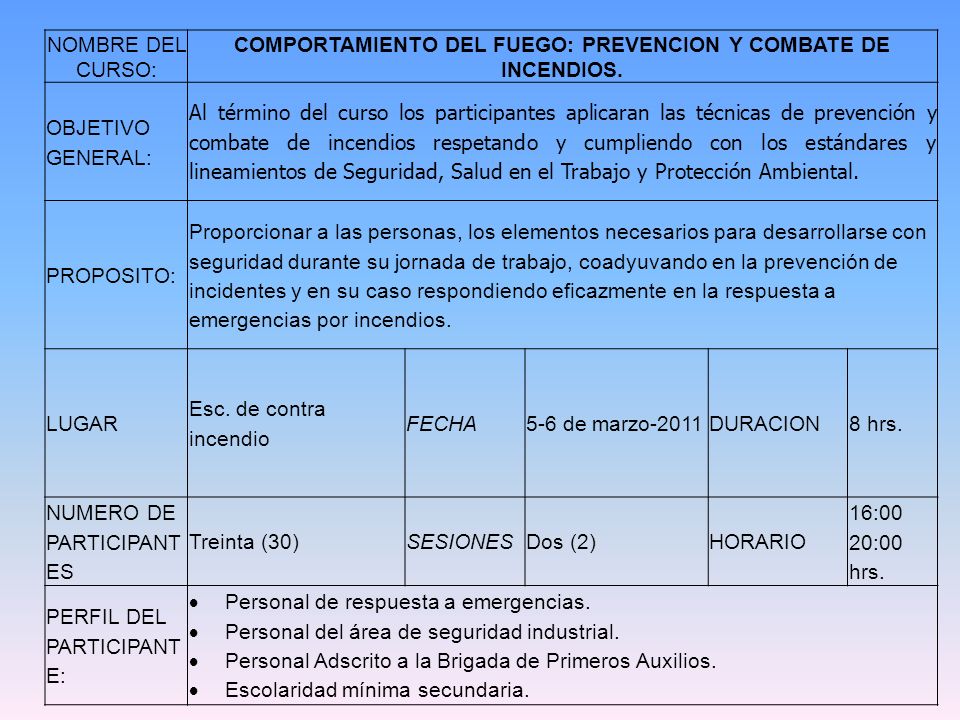

2 NOMBRE DEL CURSO: COMPORTAMIENTO DEL FUEGO: PREVENCION Y COMBATE DE INCENDIOS. OBJETIVO GENERAL: Al término del curso los participantes aplicaran las técnicas de prevención y combate de incendios respetando y cumpliendo con los estándares y lineamientos de Seguridad, Salud en el Trabajo y Protección Ambiental. PROPOSITO: Proporcionar a las personas, los elementos necesarios para desarrollarse con seguridad durante su jornada de trabajo, coadyuvando en la prevención de incidentes y en su caso respondiendo eficazmente en la respuesta a emergencias por incendios. LUGAR Esc. de contra incendio FECHA5-6 de marzo-2011DURACION8 hrs. NUMERO DE PARTICIPANT ES Treinta (30)SESIONESDos (2)HORARIO 16:00 20:00 hrs. PERFIL DEL PARTICIPANT E: Personal de respuesta a emergencias. Personal del área de seguridad industrial. Personal Adscrito a la Brigada de Primeros Auxilios. Escolaridad mínima secundaria.

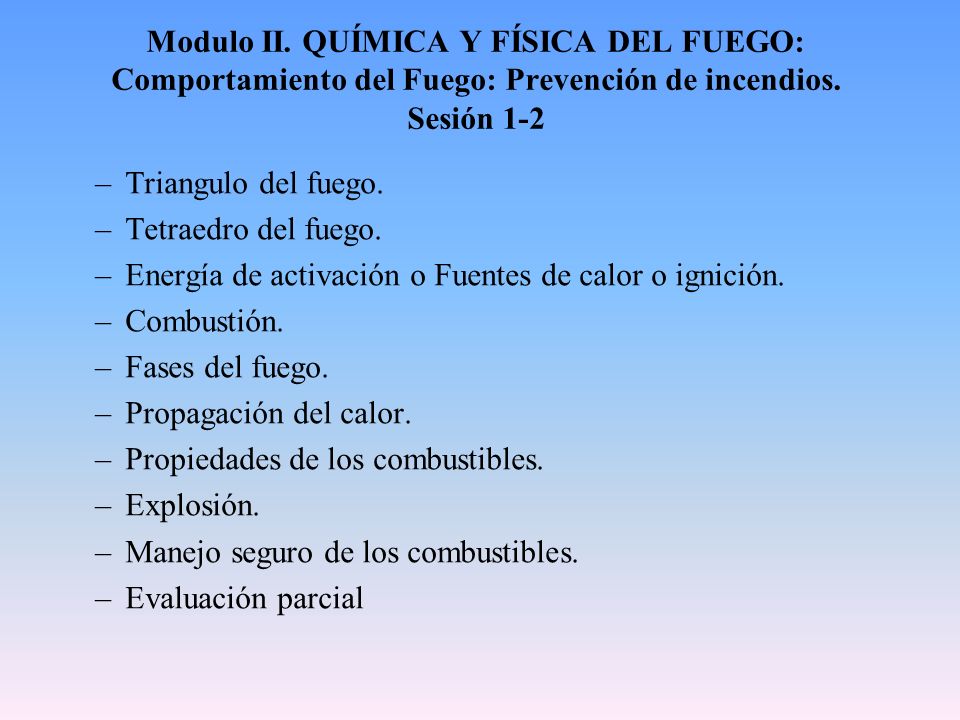

3 Modulo II. QUÍMICA Y FÍSICA DEL FUEGO: Comportamiento del Fuego: Prevención de incendios. Sesión 1-2 –Triangulo del fuego. –Tetraedro del fuego. –Energía de activación o Fuentes de calor o ignición. –Combustión. –Fases del fuego. –Propagación del calor. –Propiedades de los combustibles. –Explosión. –Manejo seguro de los combustibles. –Evaluación parcial

4 OBJETIVOS DE APRENDIZAJE Los participantes conocerán las causas que dan origen al fuego y así prevenir un incendio cumpliendo con los requerimientos del puesto.

5 Modulo III: QUÍMICA Y FÍSICA DEL FUEGO: Comportamiento del Fuego: Combate de Incendios. Sesión 1-2 –Clasificación de incendios. –Técnicas de combate. –Etapas especificas en el combate de incendios. –Peligros en el combate de incendio. –Evaluación final

6 OBJETIVOS DE APRENDIZAJE Los participantes comprenderán los aspectos necesarios para controlar un incendio cumpliendo con los requerimientos del puesto.

7 Expectativas

8 Contrato

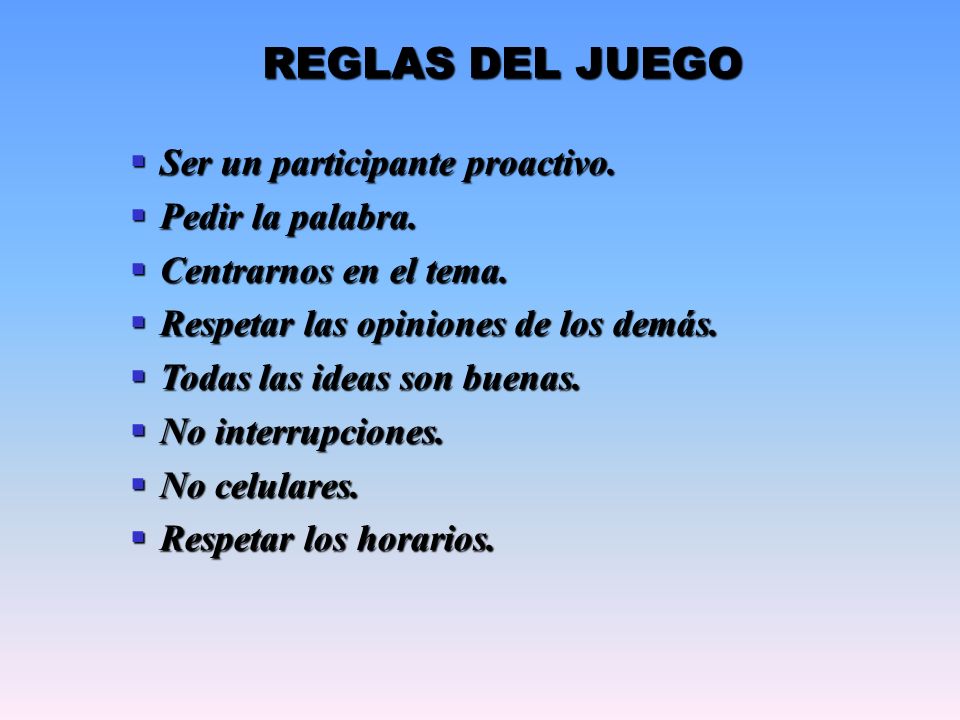

9 REGLAS DEL JUEGO Ser un participante proactivo. Ser un participante proactivo. Pedir la palabra. Pedir la palabra. Centrarnos en el tema. Centrarnos en el tema. Respetar las opiniones de los demás. Respetar las opiniones de los demás. Todas las ideas son buenas. Todas las ideas son buenas. No interrupciones. No interrupciones. No celulares. No celulares. Respetar los horarios. Respetar los horarios.

10 Evaluación diagnostica

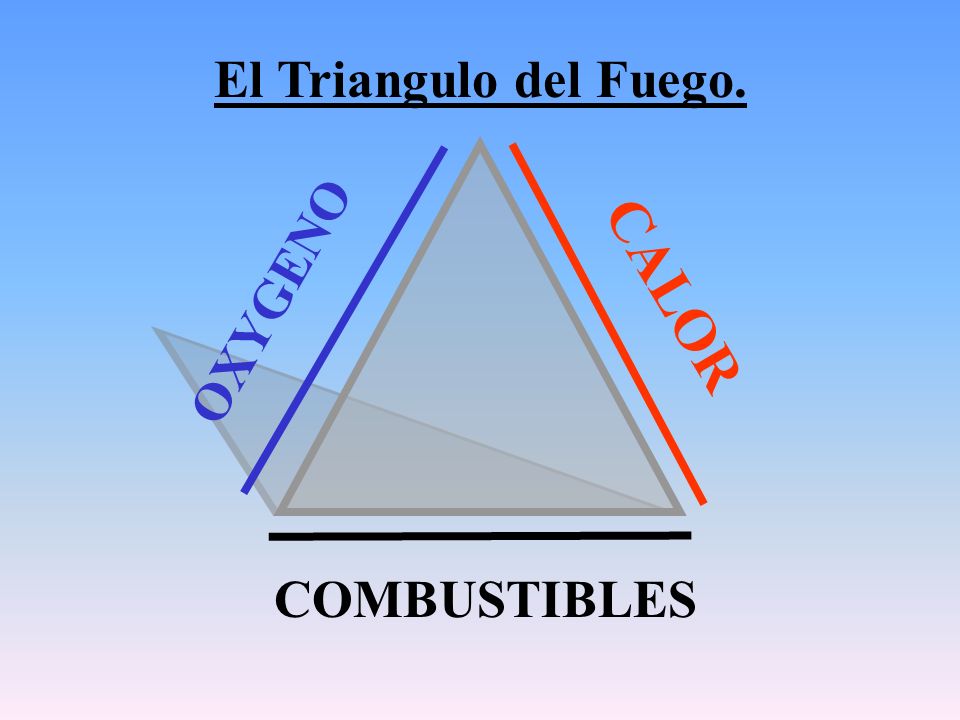

11 CALOR OXYGENO COMBUSTIBLES El Triangulo del Fuego.

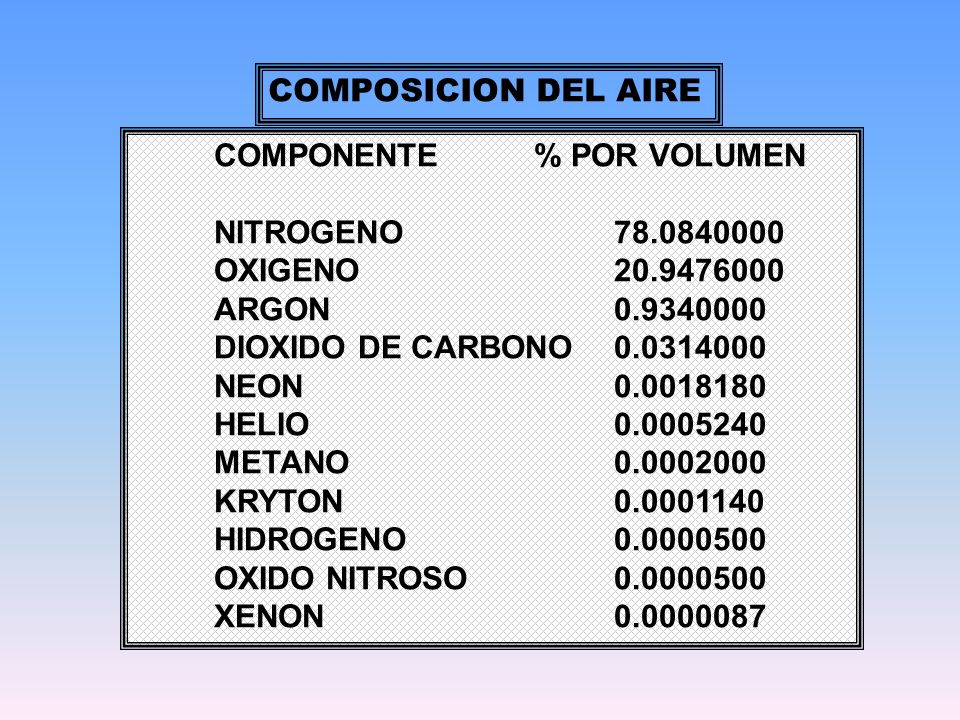

12 COMPONENTE% POR VOLUMEN NITROGENO OXIGENO ARGON DIOXIDO DE CARBONO NEON HELIO METANO KRYTON HIDROGENO OXIDO NITROSO XENON COMPOSICION DEL AIRE

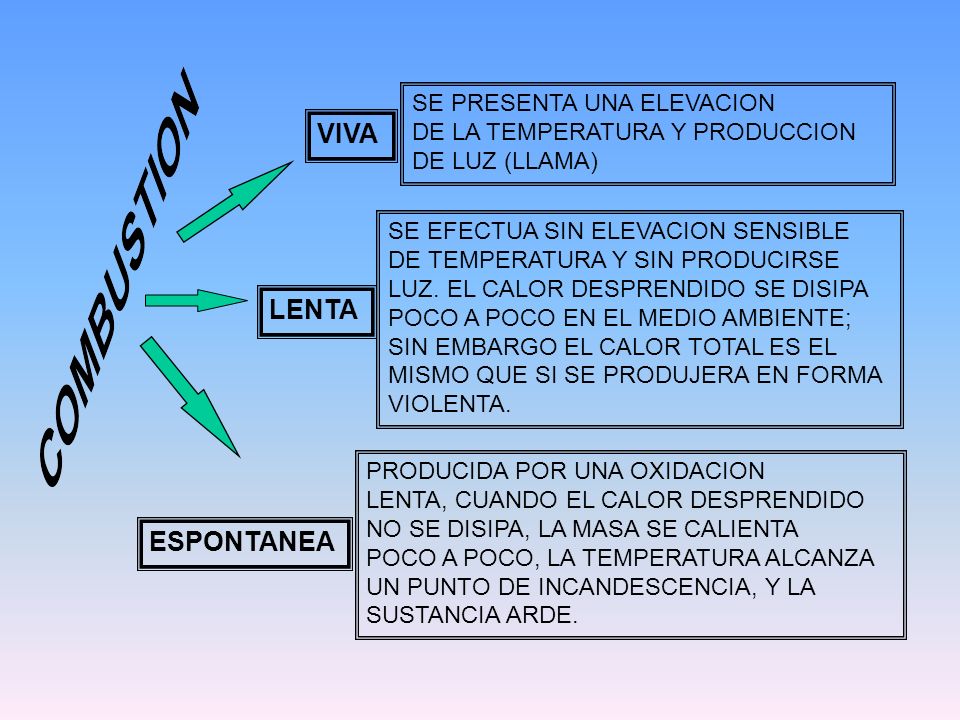

13 SE PRESENTA UNA ELEVACION DE LA TEMPERATURA Y PRODUCCION DE LUZ (LLAMA) SE EFECTUA SIN ELEVACION SENSIBLE DE TEMPERATURA Y SIN PRODUCIRSE LUZ. EL CALOR DESPRENDIDO SE DISIPA POCO A POCO EN EL MEDIO AMBIENTE; SIN EMBARGO EL CALOR TOTAL ES EL MISMO QUE SI SE PRODUJERA EN FORMA VIOLENTA. PRODUCIDA POR UNA OXIDACION LENTA, CUANDO EL CALOR DESPRENDIDO NO SE DISIPA, LA MASA SE CALIENTA POCO A POCO, LA TEMPERATURA ALCANZA UN PUNTO DE INCANDESCENCIA, Y LA SUSTANCIA ARDE. LENTA ESPONTANEA VIVA

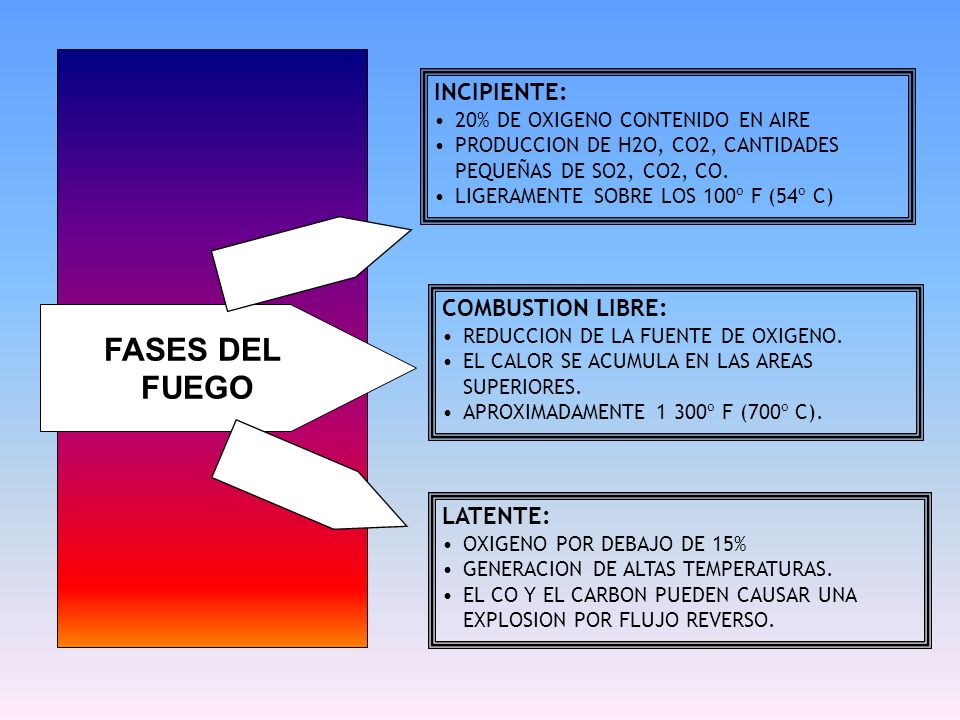

14 FASES DEL FUEGO INCIPIENTE: 20% DE OXIGENO CONTENIDO EN AIRE PRODUCCION DE H2O, CO2, CANTIDADES PEQUEÑAS DE SO2, CO2, CO. LIGERAMENTE SOBRE LOS 100º F (54º C) COMBUSTION LIBRE: REDUCCION DE LA FUENTE DE OXIGENO. EL CALOR SE ACUMULA EN LAS AREAS SUPERIORES. APROXIMADAMENTE 1 300º F (700º C). LATENTE: OXIGENO POR DEBAJO DE 15% GENERACION DE ALTAS TEMPERATURAS. EL CO Y EL CARBON PUEDEN CAUSAR UNA EXPLOSION POR FLUJO REVERSO.

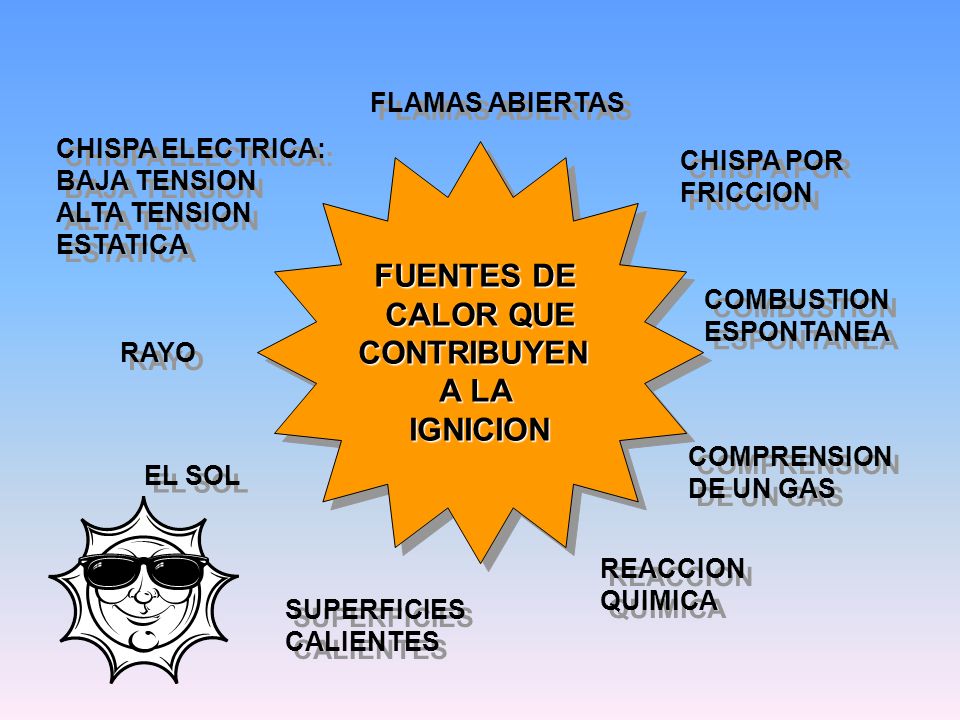

15 FUENTES DE CALOR QUE CONTRIBUYEN A LA IGNICION CHISPA ELECTRICA: BAJA TENSION ALTA TENSION ESTATICA CHISPA ELECTRICA: BAJA TENSION ALTA TENSION ESTATICA FLAMAS ABIERTAS SUPERFICIES CALIENTES SUPERFICIES CALIENTES RAYO REACCION QUIMICA REACCION QUIMICA COMPRENSION DE UN GAS COMPRENSION DE UN GAS COMBUSTION ESPONTANEA COMBUSTION ESPONTANEA CHISPA POR FRICCION CHISPA POR FRICCION EL SOL

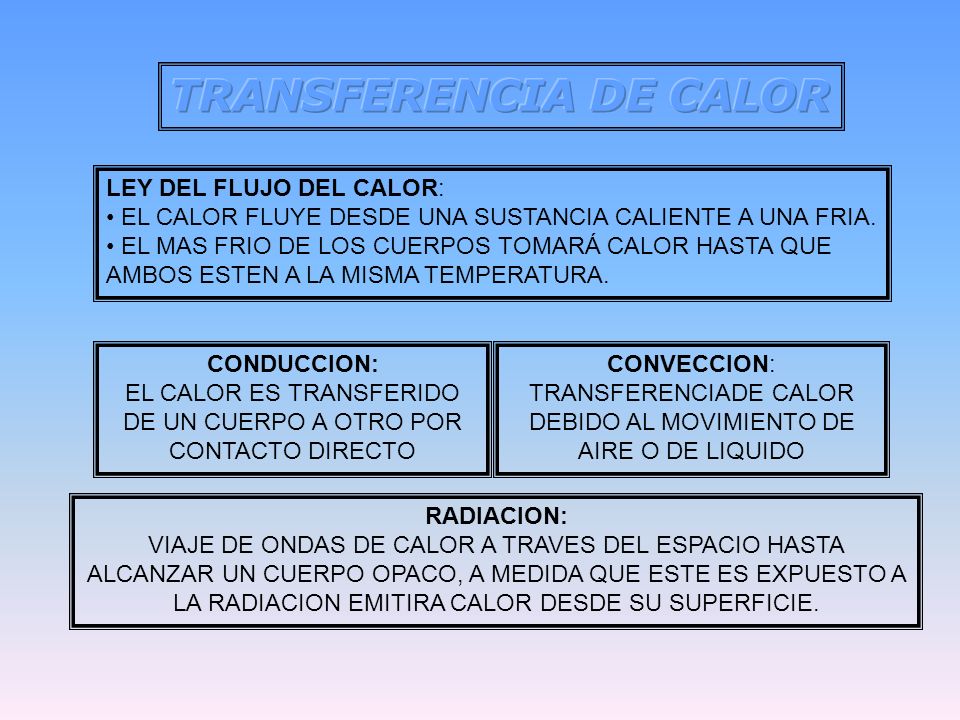

16 LEY DEL FLUJO DEL CALOR: EL CALOR FLUYE DESDE UNA SUSTANCIA CALIENTE A UNA FRIA. EL MAS FRIO DE LOS CUERPOS TOMARÁ CALOR HASTA QUE AMBOS ESTEN A LA MISMA TEMPERATURA. CONDUCCION: EL CALOR ES TRANSFERIDO DE UN CUERPO A OTRO POR CONTACTO DIRECTO CONVECCION: TRANSFERENCIADE CALOR DEBIDO AL MOVIMIENTO DE AIRE O DE LIQUIDO RADIACION: VIAJE DE ONDAS DE CALOR A TRAVES DEL ESPACIO HASTA ALCANZAR UN CUERPO OPACO, A MEDIDA QUE ESTE ES EXPUESTO A LA RADIACION EMITIRA CALOR DESDE SU SUPERFICIE.

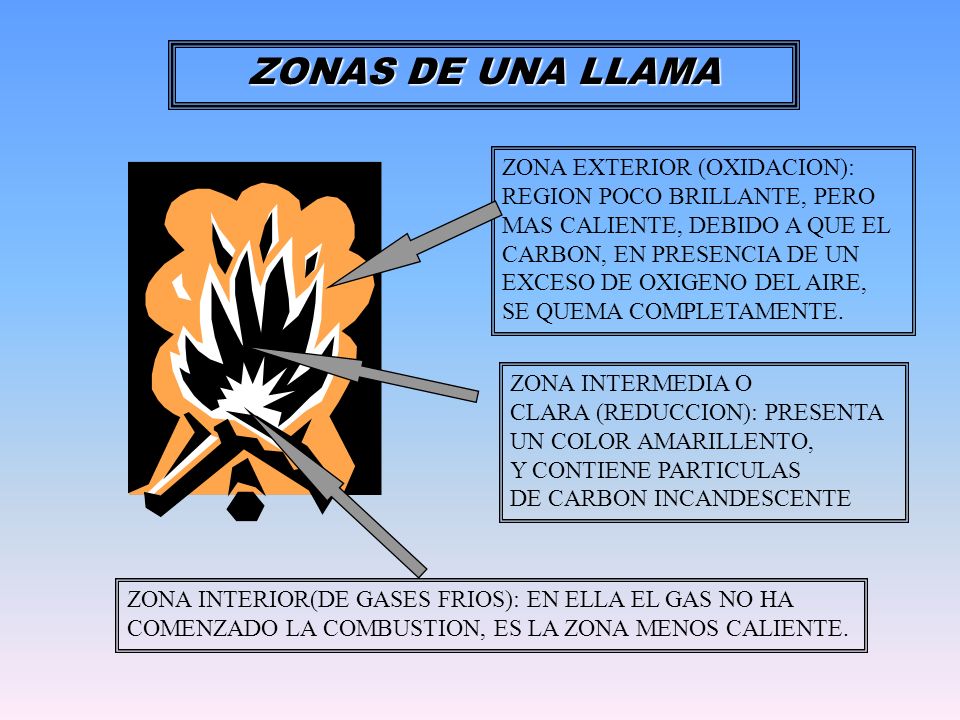

17 ZONA EXTERIOR (OXIDACION): REGION POCO BRILLANTE, PERO MAS CALIENTE, DEBIDO A QUE EL CARBON, EN PRESENCIA DE UN EXCESO DE OXIGENO DEL AIRE, SE QUEMA COMPLETAMENTE. ZONA INTERIOR(DE GASES FRIOS): EN ELLA EL GAS NO HA COMENZADO LA COMBUSTION, ES LA ZONA MENOS CALIENTE. ZONA INTERMEDIA O CLARA (REDUCCION): PRESENTA UN COLOR AMARILLENTO, Y CONTIENE PARTICULAS DE CARBON INCANDESCENTE ZONAS DE UNA LLAMA

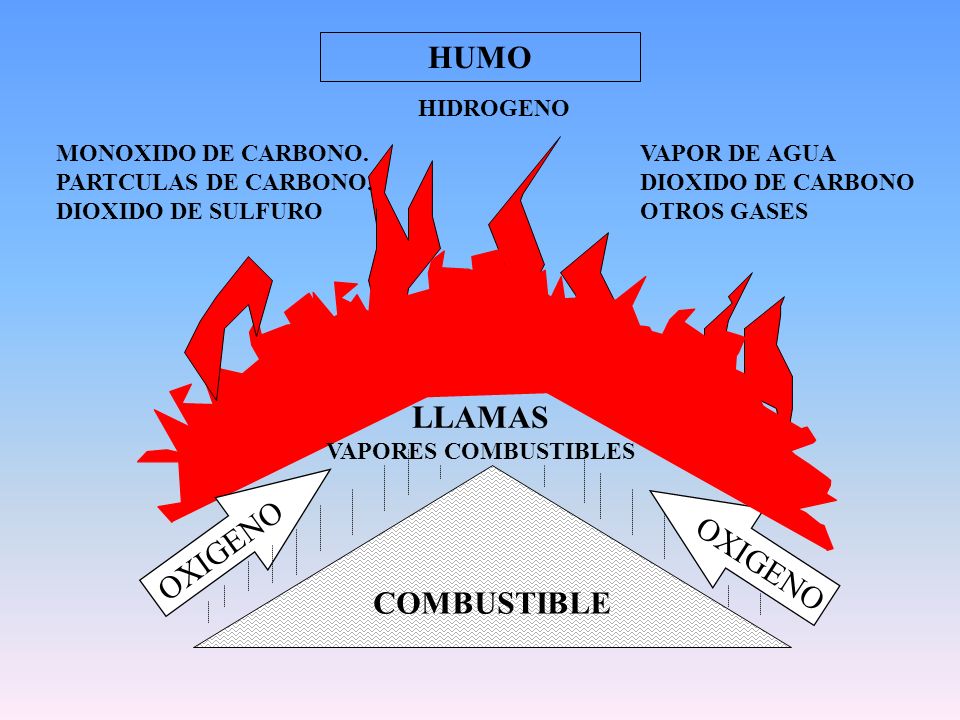

18 HIDROGENO MONOXIDO DE CARBONO. PARTCULAS DE CARBONO. DIOXIDO DE SULFURO VAPOR DE AGUA DIOXIDO DE CARBONO OTROS GASES OXIGENO COMBUSTIBLE HUMO LLAMAS VAPORES COMBUSTIBLES

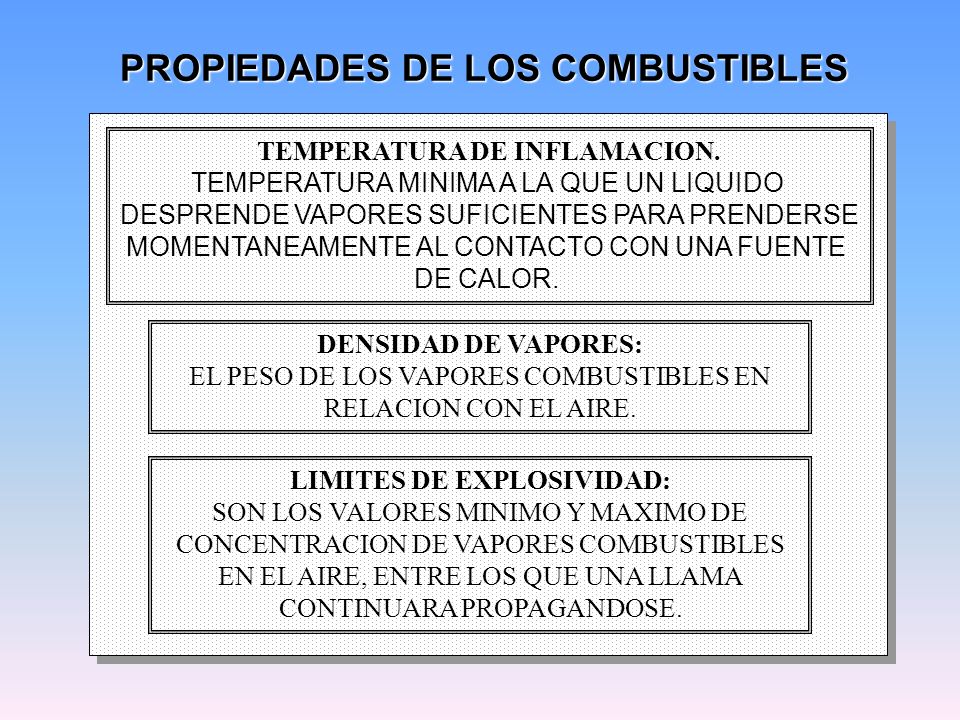

19 PROPIEDADES DE LOS COMBUSTIBLES TEMPERATURA DE INFLAMACION. TEMPERATURA MINIMA A LA QUE UN LIQUIDO DESPRENDE VAPORES SUFICIENTES PARA PRENDERSE MOMENTANEAMENTE AL CONTACTO CON UNA FUENTE DE CALOR. DENSIDAD DE VAPORES: EL PESO DE LOS VAPORES COMBUSTIBLES EN RELACION CON EL AIRE. LIMITES DE EXPLOSIVIDAD: SON LOS VALORES MINIMO Y MAXIMO DE CONCENTRACION DE VAPORES COMBUSTIBLES EN EL AIRE, ENTRE LOS QUE UNA LLAMA CONTINUARA PROPAGANDOSE.

20 GASOLINA - 45 ACETALDEHIDO-27 PROPANOGAS HIDROGENO GAS ACETILENO GAS PROPANO GAS BUTANO GAS BENCENO -16 TOLUENO 4.44 XILENO KEROSINA45 DIESEL65 EJEMPLOS DE TEMPERATURAS DE INFLAMACION

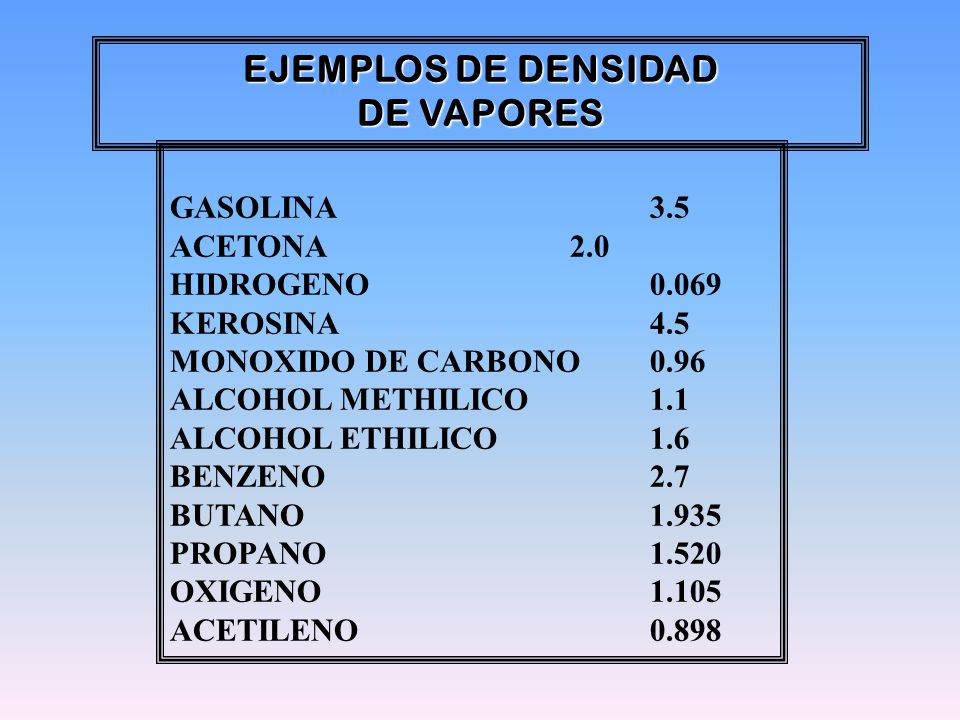

21 GASOLINA 3.5 ACETONA2.0 HIDROGENO KEROSINA4.5 MONOXIDO DE CARBONO0.96 ALCOHOL METHILICO1.1 ALCOHOL ETHILICO1.6 BENZENO2.7 BUTANO1.935 PROPANO1.520 OXIGENO1.105 ACETILENO0.898 EJEMPLOS DE DENSIDAD DE VAPORES

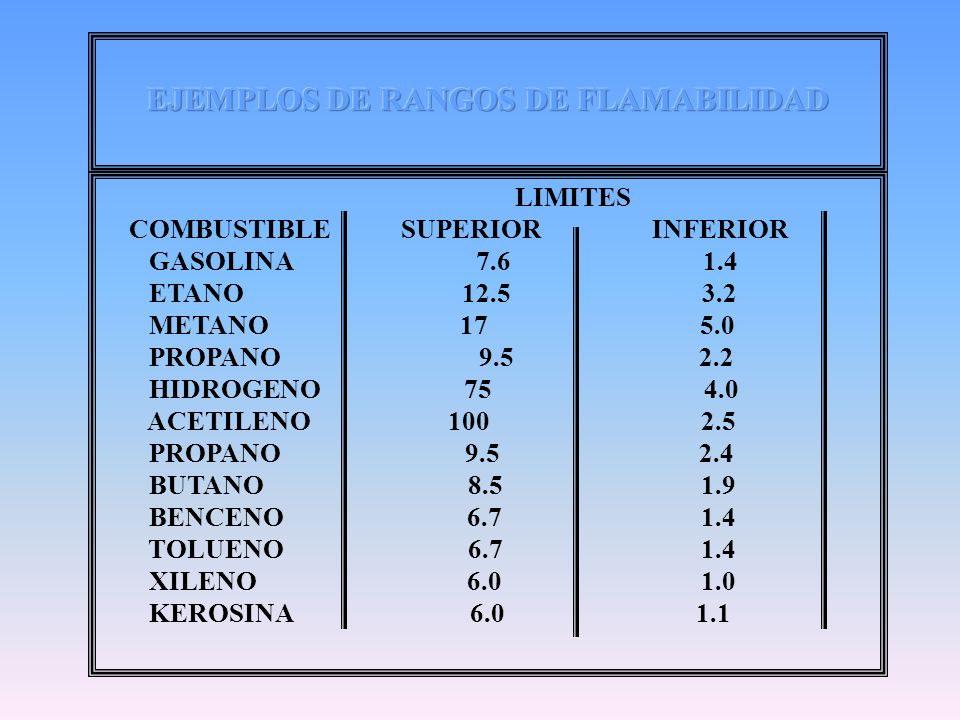

22 LIMITES COMBUSTIBLE SUPERIOR INFERIOR GASOLINA ETANO METANO PROPANO HIDROGENO ACETILENO PROPANO BUTANO BENCENO TOLUENO XILENO KEROSINA

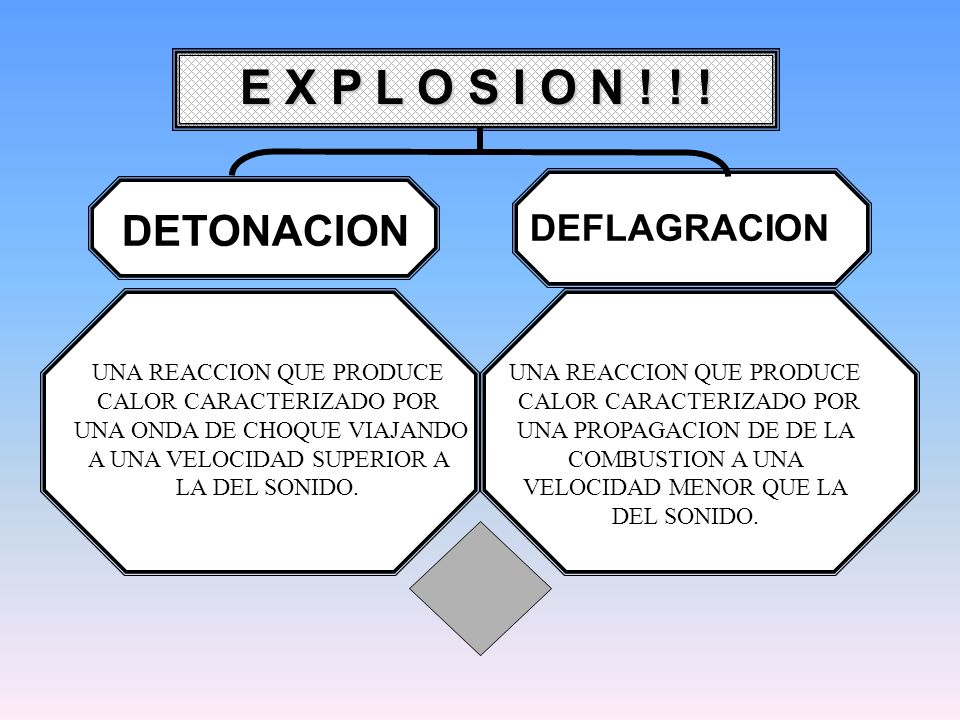

23 E X P L O S I O N ! ! ! DETONACION DEFLAGRACION UNA REACCION QUE PRODUCE CALOR CARACTERIZADO POR UNA ONDA DE CHOQUE VIAJANDO A UNA VELOCIDAD SUPERIOR A LA DEL SONIDO. UNA REACCION QUE PRODUCE CALOR CARACTERIZADO POR UNA PROPAGACION DE DE LA COMBUSTION A UNA VELOCIDAD MENOR QUE LA DEL SONIDO.

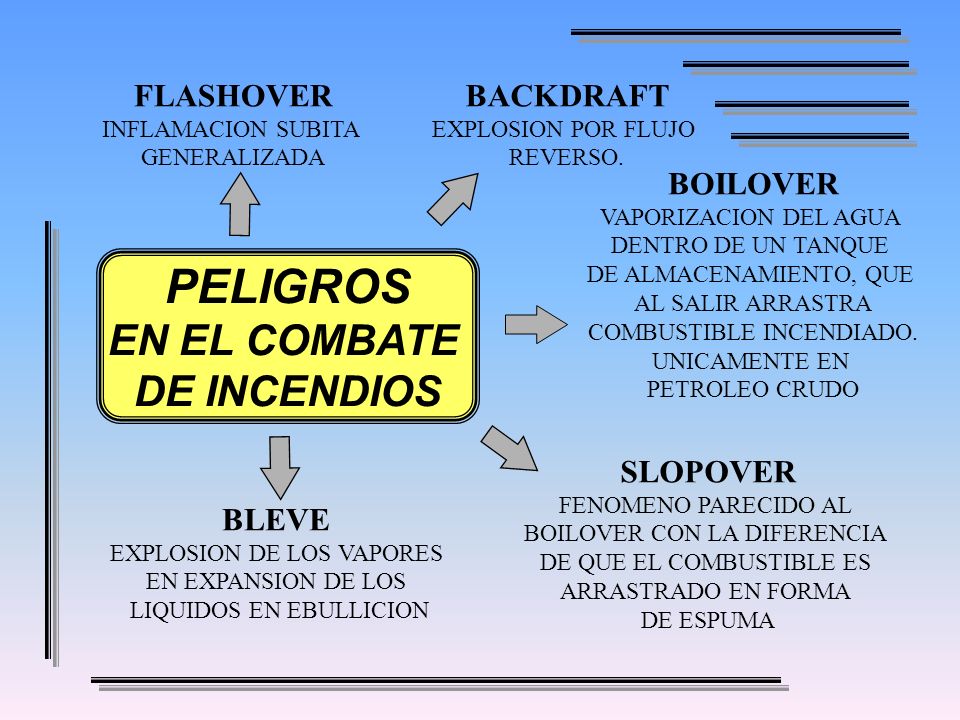

24 BOILOVER VAPORIZACION DEL AGUA DENTRO DE UN TANQUE DE ALMACENAMIENTO, QUE AL SALIR ARRASTRA COMBUSTIBLE INCENDIADO. UNICAMENTE EN PETROLEO CRUDO SLOPOVER FENOMENO PARECIDO AL BOILOVER CON LA DIFERENCIA DE QUE EL COMBUSTIBLE ES ARRASTRADO EN FORMA DE ESPUMA BLEVE EXPLOSION DE LOS VAPORES EN EXPANSION DE LOS LIQUIDOS EN EBULLICION BACKDRAFT EXPLOSION POR FLUJO REVERSO. FLASHOVER INFLAMACION SUBITA GENERALIZADA PELIGROS EN EL COMBATE DE INCENDIOS

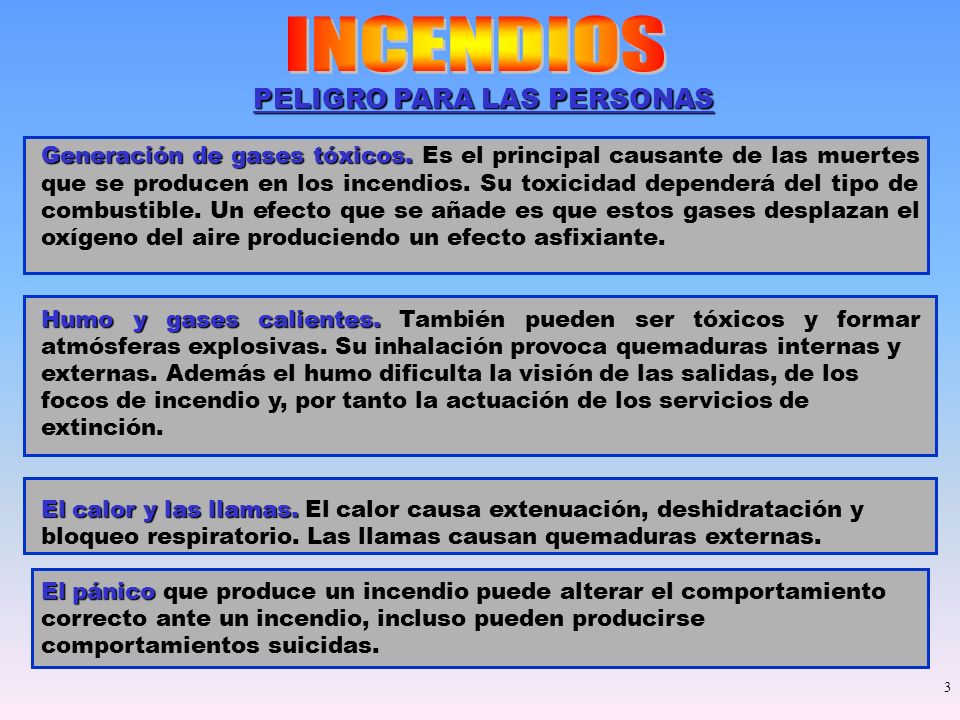

25 PELIGRO PARA LAS PERSONAS PELIGRO PARA LAS PERSONAS Generación de gases tóxicos. Generación de gases tóxicos. Es el principal causante de las muertes que se producen en los incendios. Su toxicidad dependerá del tipo de combustible. Un efecto que se añade es que estos gases desplazan el oxígeno del aire produciendo un efecto asfixiante. Humo y gases calientes. Humo y gases calientes. También pueden ser tóxicos y formar atmósferas explosivas. Su inhalación provoca quemaduras internas y externas. Además el humo dificulta la visión de las salidas, de los focos de incendio y, por tanto la actuación de los servicios de extinción. El calor y las llamas. El calor y las llamas. El calor causa extenuación, deshidratación y bloqueo respiratorio. Las llamas causan quemaduras externas. El pánico El pánico que produce un incendio puede alterar el comportamiento correcto ante un incendio, incluso pueden producirse comportamientos suicidas. 3

26 Evaluación parcial

27 CLASES DE FUEGO CLASE A: MADERA, PAPEL, TELA, ETC. CLASE B: LIQUIDOS Y GASES INFLAMABLES LIQUIDOS Y GASES INFLAMABLES O COMBUSTIBLES. CLASE C: INVOLUCRA EQUIPO ELECTRICO ENERGIZADO. CLASE A: MADERA, PAPEL, TELA, ETC. CLASE B: LIQUIDOS Y GASES INFLAMABLES LIQUIDOS Y GASES INFLAMABLES O COMBUSTIBLES. CLASE C: INVOLUCRA EQUIPO ELECTRICO ENERGIZADO.

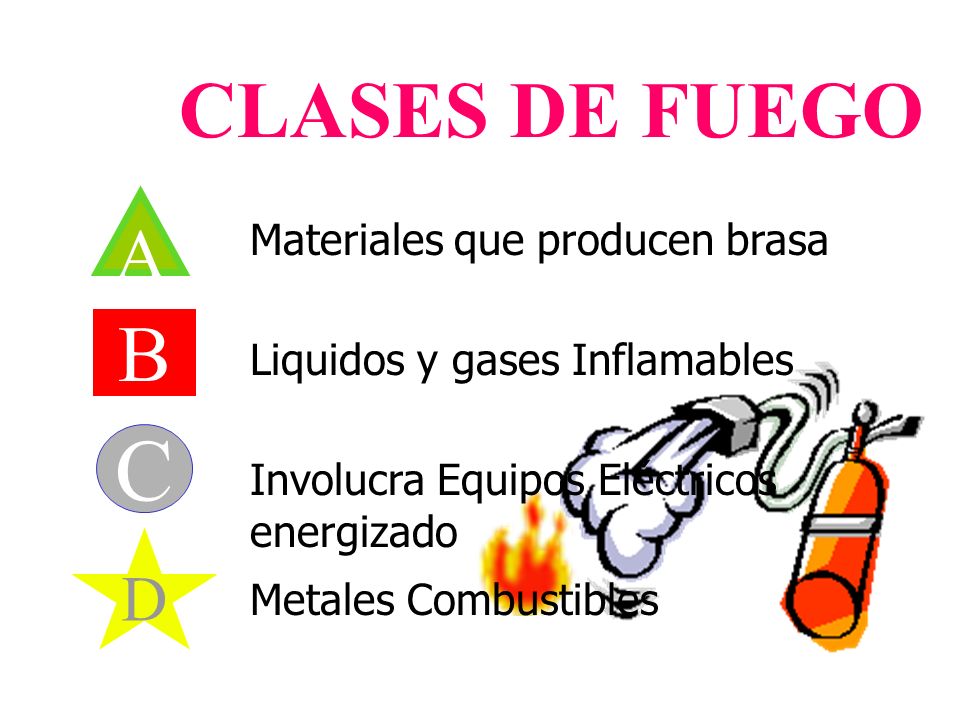

28 CLASES DE FUEGO A B C D Materiales que producen brasa Liquidos y gases Inflamables Involucra Equipos Eléctricos energizado Metales Combustibles

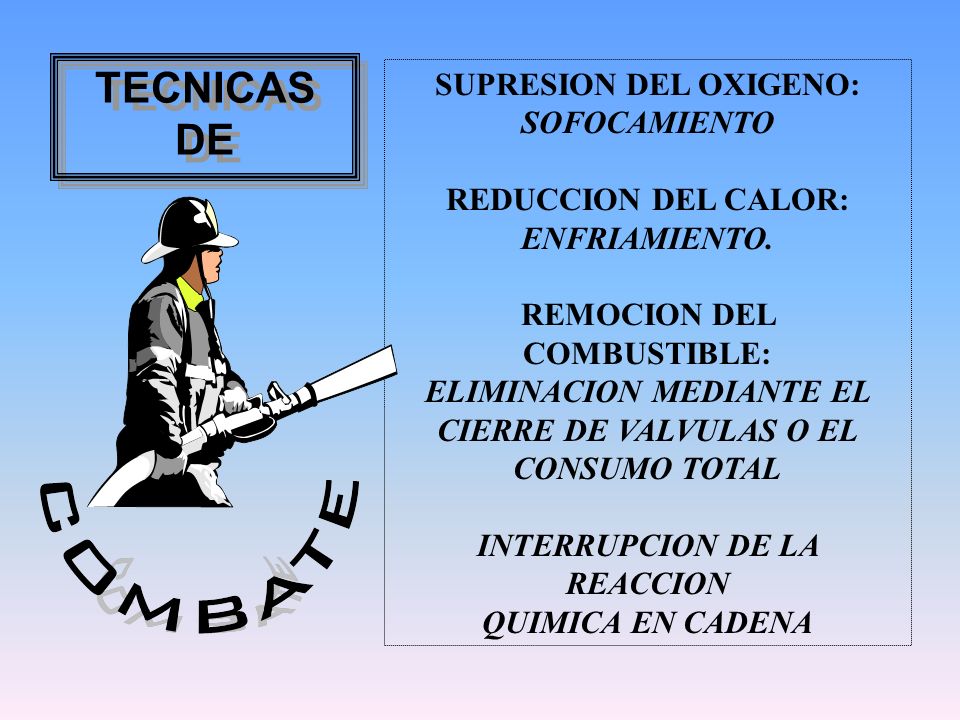

29 TECNICAS DE SUPRESION DEL OXIGENO: SOFOCAMIENTO REDUCCION DEL CALOR: ENFRIAMIENTO. REMOCION DEL COMBUSTIBLE: ELIMINACION MEDIANTE EL CIERRE DE VALVULAS O EL CONSUMO TOTAL INTERRUPCION DE LA REACCION QUIMICA EN CADENA

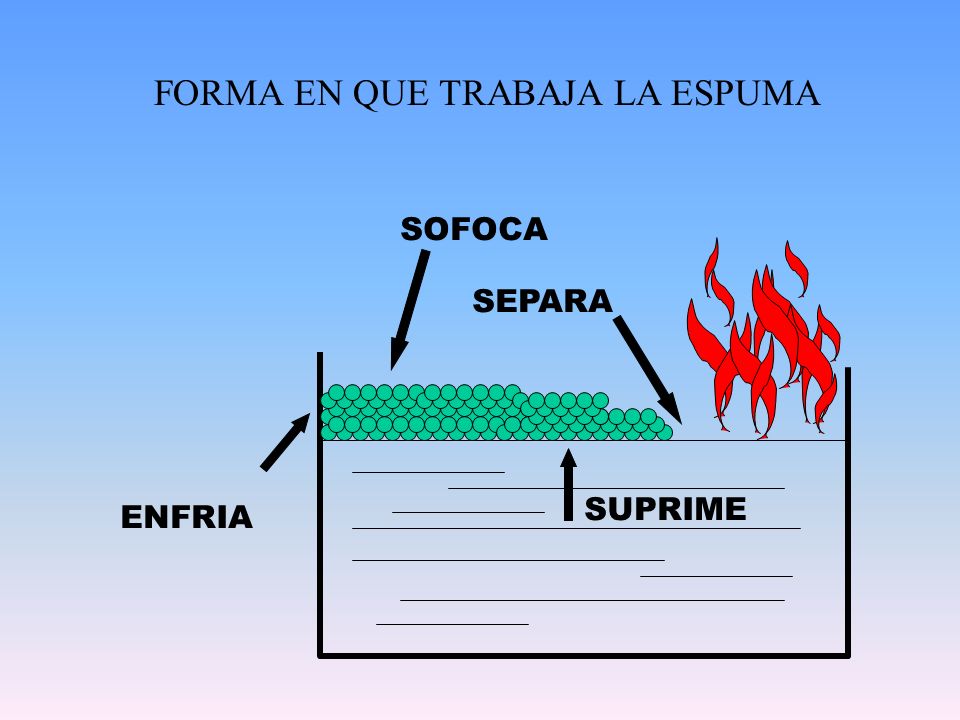

30 SUPRIME SEPARA SOFOCA ENFRIA FORMA EN QUE TRABAJA LA ESPUMA

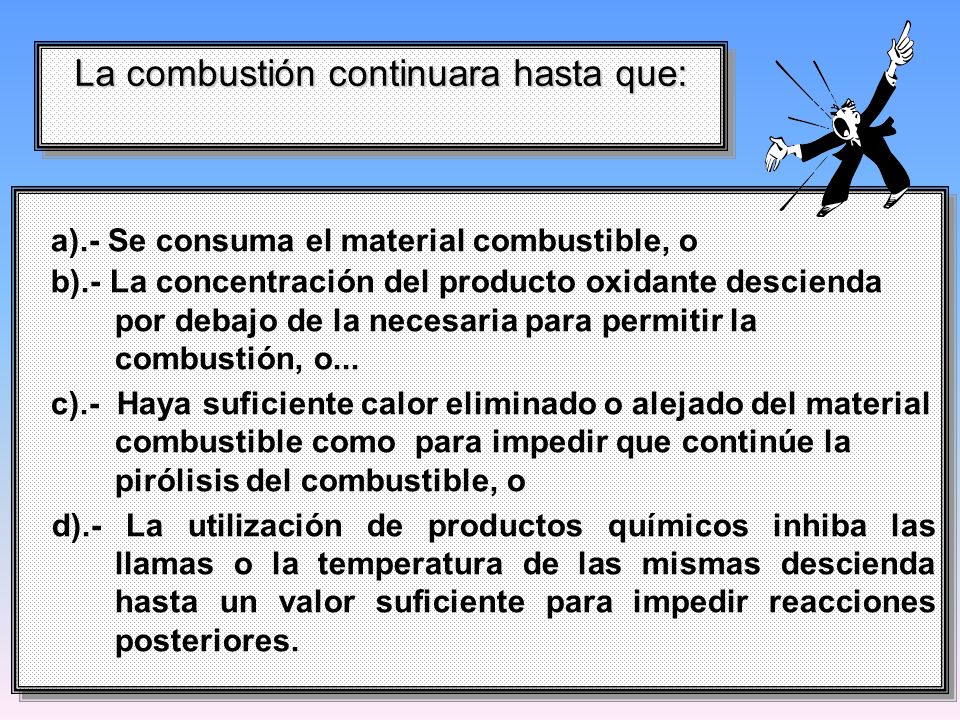

31 a).- Se consuma el material combustible, o b).- La concentración del producto oxidante descienda por debajo de la necesaria para permitir la combustión, o... c).- Haya suficiente calor eliminado o alejado del material combustible como para impedir que continúe la pirólisis del combustible, o d).- La utilización de productos químicos inhiba las llamas o la temperatura de las mismas descienda hasta un valor suficiente para impedir reacciones posteriores. a).- Se consuma el material combustible, o b).- La concentración del producto oxidante descienda por debajo de la necesaria para permitir la combustión, o... c).- Haya suficiente calor eliminado o alejado del material combustible como para impedir que continúe la pirólisis del combustible, o d).- La utilización de productos químicos inhiba las llamas o la temperatura de las mismas descienda hasta un valor suficiente para impedir reacciones posteriores. La combustión continuara hasta que:

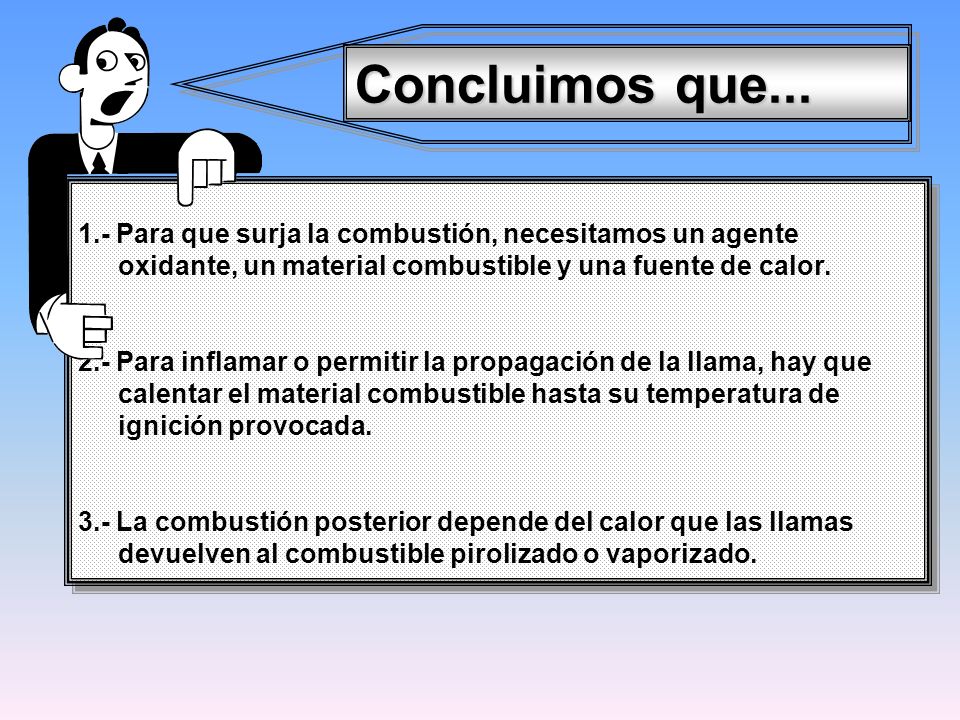

32 1.- Para que surja la combustión, necesitamos un agente oxidante, un material combustible y una fuente de calor. 2.- Para inflamar o permitir la propagación de la llama, hay que calentar el material combustible hasta su temperatura de ignición provocada. 3.- La combustión posterior depende del calor que las llamas devuelven al combustible pirolizado o vaporizado. 1.- Para que surja la combustión, necesitamos un agente oxidante, un material combustible y una fuente de calor. 2.- Para inflamar o permitir la propagación de la llama, hay que calentar el material combustible hasta su temperatura de ignición provocada. 3.- La combustión posterior depende del calor que las llamas devuelven al combustible pirolizado o vaporizado. Concluimos que...

33 Evaluación final

34 "LA SEGURIDAD, ES "LA SEGURIDAD, ESRESPONSABILIDAD DE TODOS" "LA SEGURIDAD, ES "LA SEGURIDAD, ESRESPONSABILIDAD DE TODOS" "La seguridad, "La seguridad, comienza en nuestro hogar "La seguridad, "La seguridad, comienza en nuestro hogar

35 Por su atención… GRACIAS!!! ENRIQUE RUIZ ATILANO cirecap.blogspot.com
