1 COMITÉ DE ESTUDIOS DE INSTALACIONES ELÉCTRICAS EN ATMÓSFERAS EXPLOSIVAS

2 Técnicas de prevención para atmósferas gaseosas potencialmente explosivas

3 Combustión 3 un combustible, un comburente y una fuente de energía. Reacción de oxidación En la que simultáneamente Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

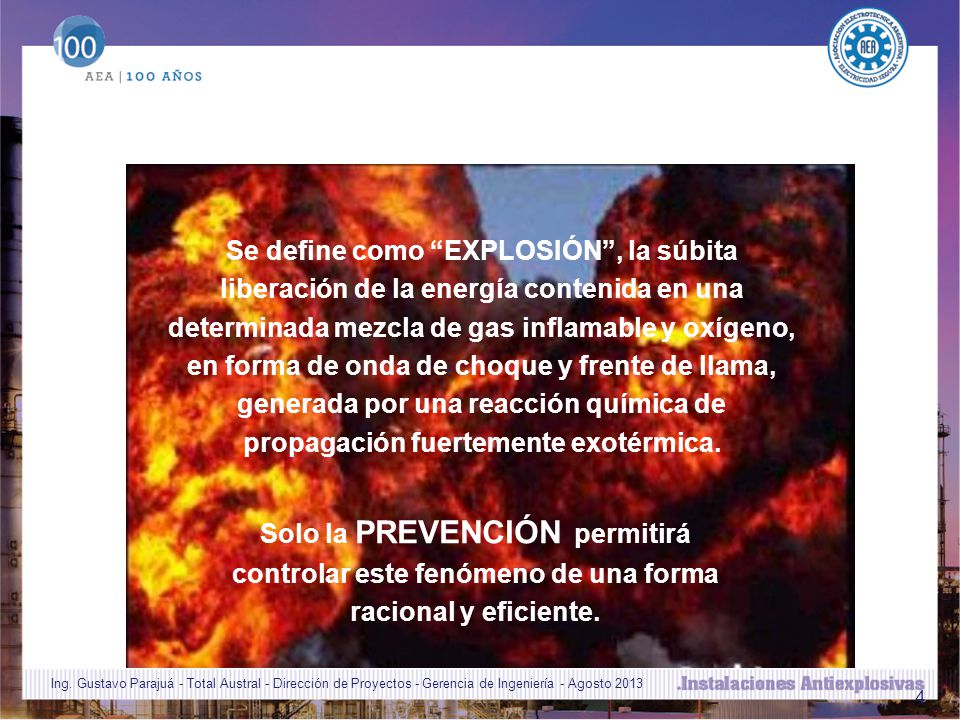

4 4 Solo la PREVENCIÓN permitirá controlar este fenómeno de una forma racional y eficiente. Se define como EXPLOSIÓN, la súbita liberación de la energía contenida en una determinada mezcla de gas inflamable y oxígeno, en forma de onda de choque y frente de llama, generada por una reacción química de propagación fuertemente exotérmica. Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

5 5 Atmósfera explosiva Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

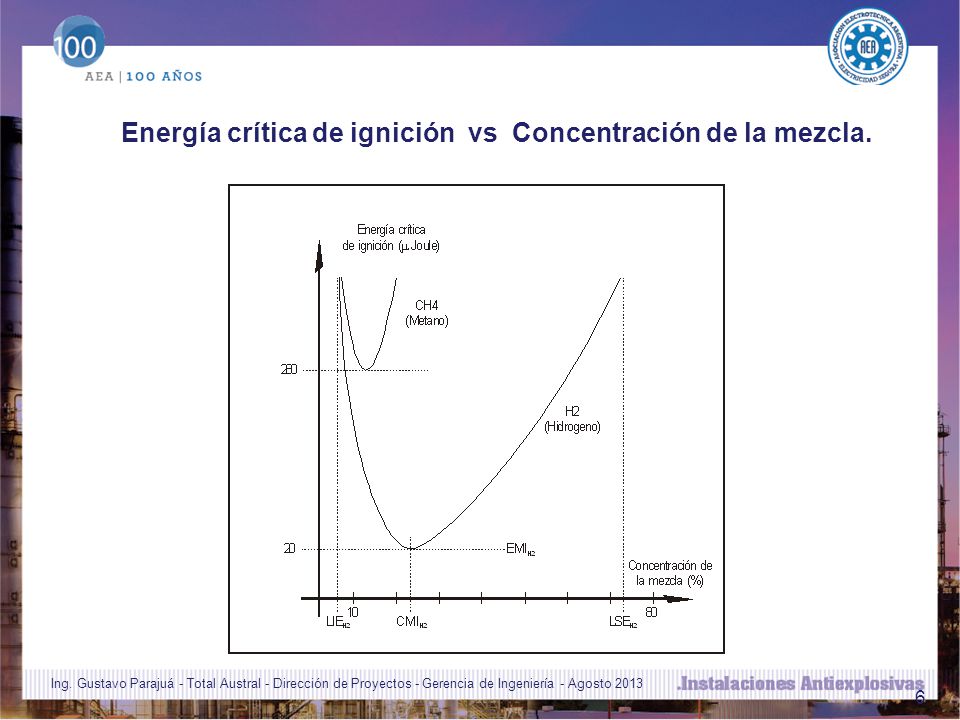

6 6 Energía crítica de ignición vs Concentración de la mezcla. Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

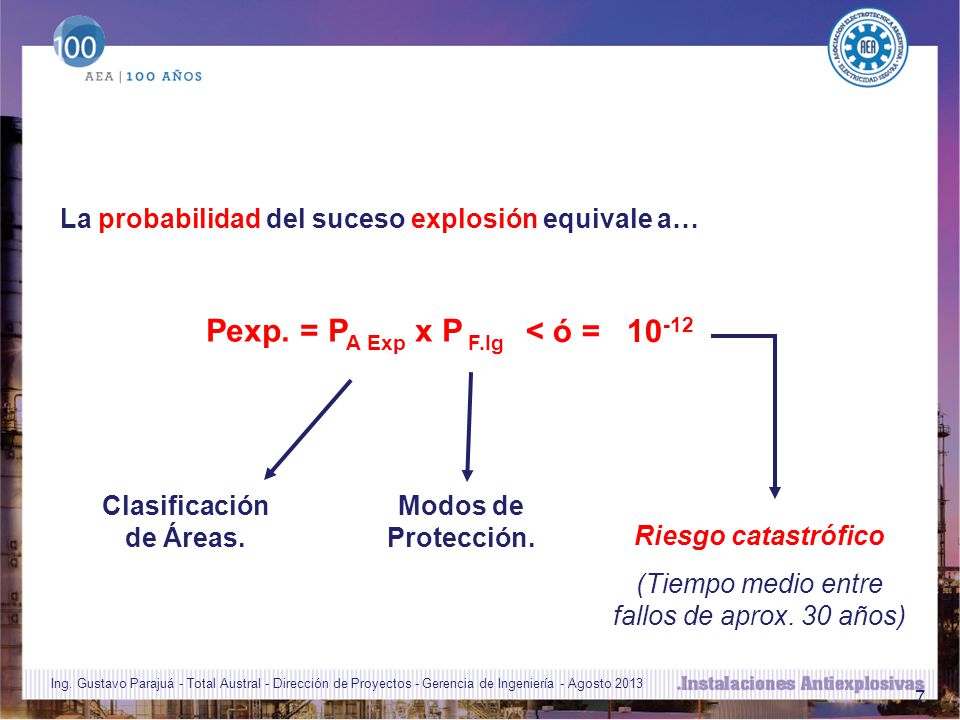

7 7 La probabilidad del suceso explosión equivale a… Pexp. = P A Exp x P F.Ig < ó = Riesgo catastrófico (Tiempo medio entre fallos de aprox. 30 años) Clasificación de Áreas. Modos de Protección. Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

8 8 Probabilidad del suceso explosión. Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

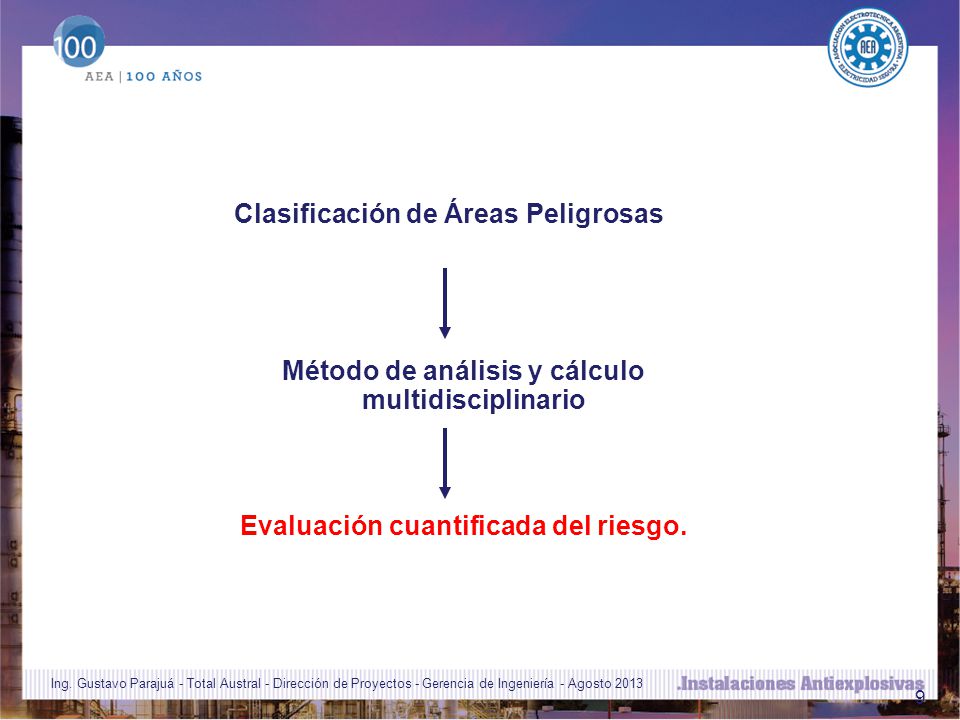

9 9 Clasificación de Áreas Peligrosas Método de análisis y cálculo multidisciplinario Evaluación cuantificada del riesgo. Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

10 10 1er criterio de clasificación de los locales o emplazamientos: CLASES = f(sustancia presente) Clase I: GASES o VAPORES inflamables. Clase II: POLVOS combustibles. Clase III: FIBRAS (mater. volátiles fácilmente inflamables) Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

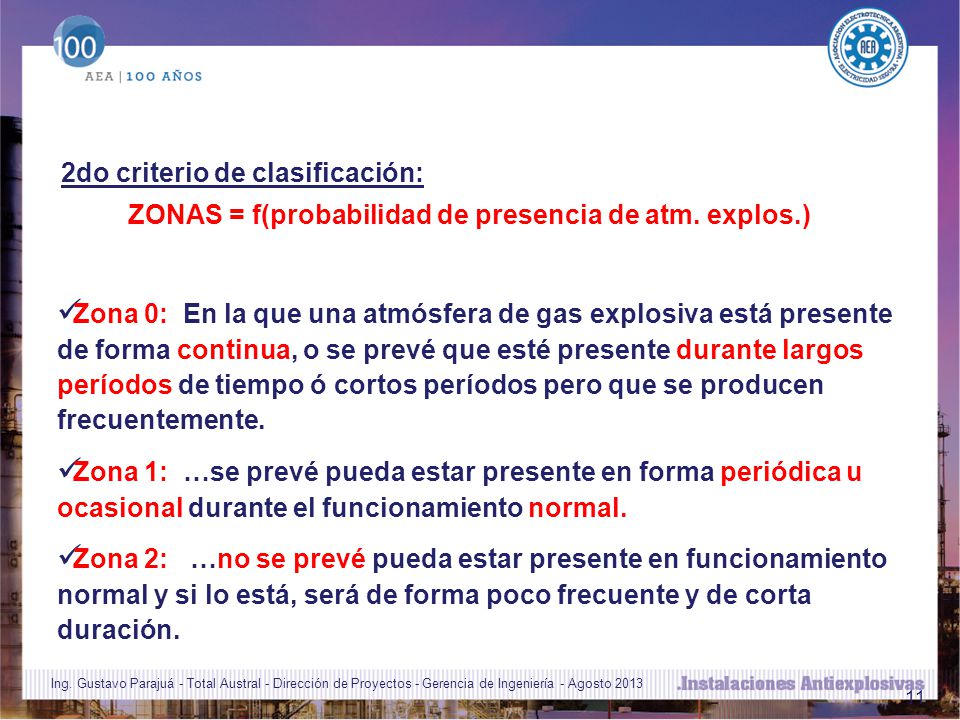

11 11 2do criterio de clasificación: ZONAS = f(probabilidad de presencia de atm. explos.) Zona 0: En la que una atmósfera de gas explosiva está presente de forma continua, o se prevé que esté presente durante largos períodos de tiempo ó cortos períodos pero que se producen frecuentemente. Zona 1: …se prevé pueda estar presente en forma periódica u ocasional durante el funcionamiento normal. Zona 2: …no se prevé pueda estar presente en funcionamiento normal y si lo está, será de forma poco frecuente y de corta duración. Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

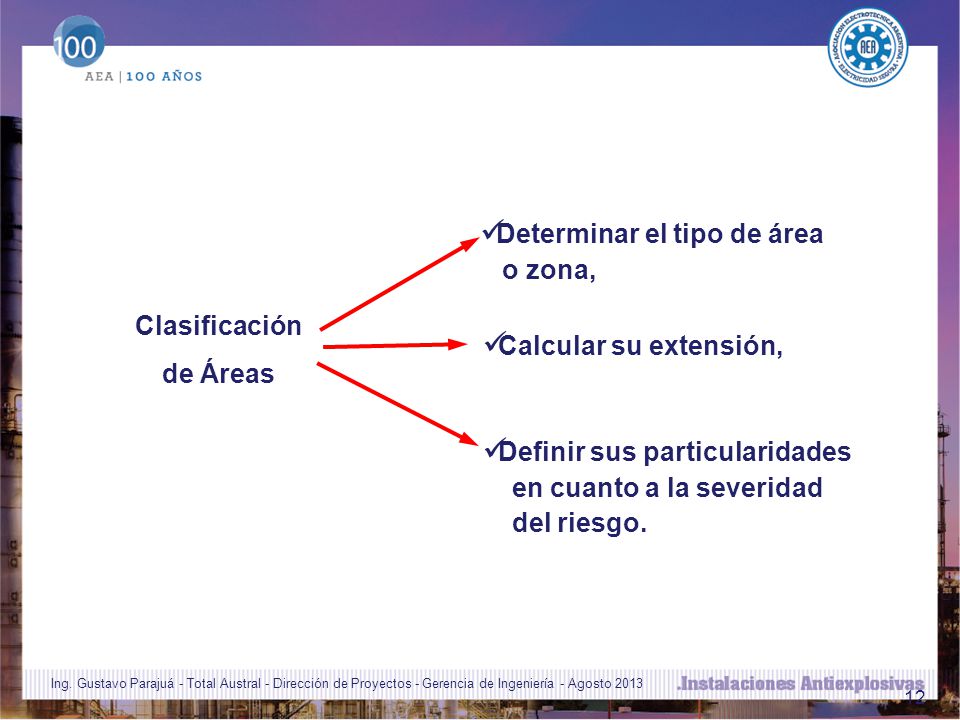

12 12 Clasificación de Áreas Determinar el tipo de área o zona, Calcular su extensión, Definir sus particularidades en cuanto a la severidad del riesgo. Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

13 13 Se definen los Modos de Protección como: de los materiales y equipos eléctricos, de forma tal que sean seguros y aptos para su utilización en una atmósfera explosiva específica. el control una serie de reglas constructivas y requisitos técnicos, de aplicación en el diseño, la producción y Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

14 14 La ignición de una atmósfera explosiva puede originarse por la acción de 4 tipos fundamentales de fuentes de energía: Arcos eléctricos. Cuerpos a alta temperatura. Chispas de origen mecánico. Chispas de origen electrostático. Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

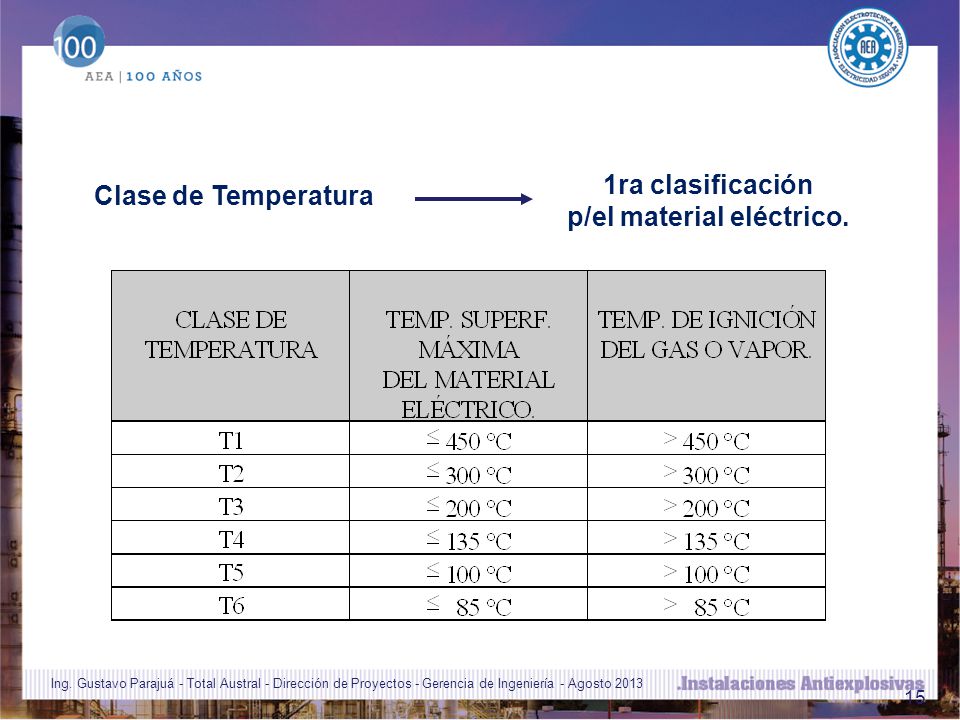

15 15 1ra clasificación p/el material eléctrico. Clase de Temperatura Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

16 16 1. Confinar la eventual explosión controlando sus efectos. Las técnicas de los Modos de Protección: 2. Separa la atmósfera explosiva del aporte energético 3. Reducir la energía ó impedir su aporte en forma de chispa, arco o calentamiento. Envolvente Antideflagrante Ex "d" Inmersión en aceite Ex "o" Encapsulado Ex "m" Relleno pulverulento Ex "q" Sobrepresión interna Ex "p" (gas de protección) Seguridad aumentada Ex "e" Seguridad intrínseca Ex "i" Antichispa Ex "n" Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

17 17 Relación Zona / Modo de Protección Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

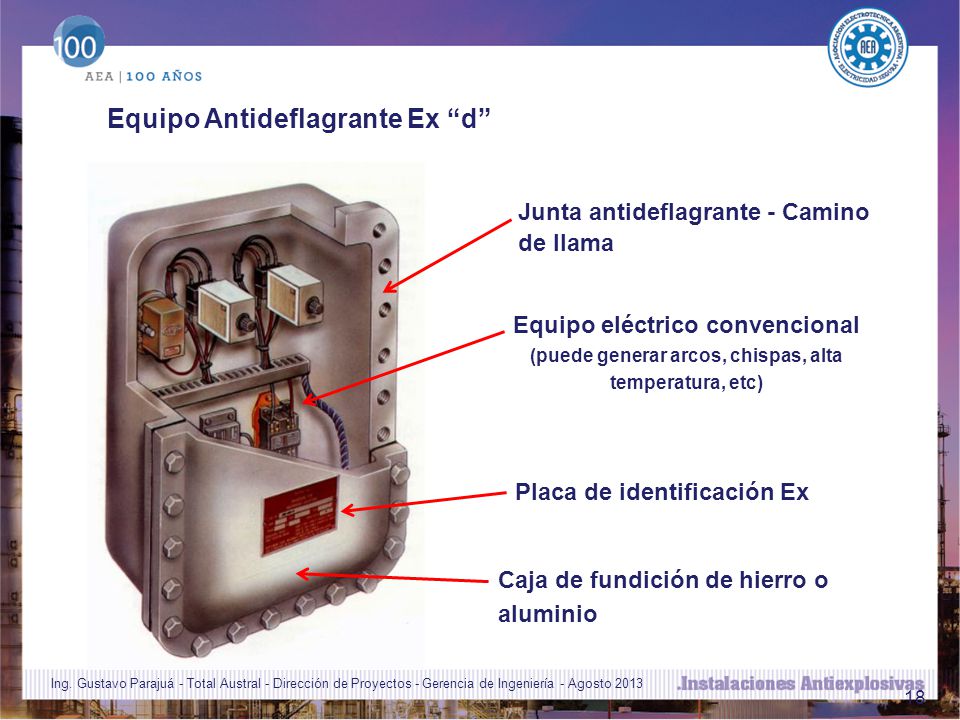

18 18 Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013 Equipo Antideflagrante Ex d Junta antideflagrante - Camino de llama Equipo eléctrico convencional (puede generar arcos, chispas, alta temperatura, etc) Placa de identificación Ex Caja de fundición de hierro o aluminio

19 19 Junta antideflagrante Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

20 20 Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013 Clasificación de las Envolventes Antideflagrantes. Grupo II A:IEMS > 0.9 mm ( propano ). Grupo II B:IEMS > 0.5 mm y < 0.9 mm ( etileno ). Grupo II C:IEMS > 0.35 mm y < 0.5 mm ( hidrógeno ). Según estudios experimentales: para cada gas, existe una determinada longitud de junta y un determinado intersticio

21 21 Finalmente la selección del material eléctrico se realizará, cumplimentando simultáneamente: Su Modo de Protección debe ser adecuado a la Zona (según hoja anterior). Su Clase de Temperatura, o máxima temperatura superficial, Grupo de Gases (p/los casos "d" e "i"). Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

22 22 Certificado y marcado del equipo Ex. Certificación Aprobación por parte de un laboratorio independiente autorizado. Marcado Permite un adecuado uso, instalación y mantenimiento del equipo certificado. Ing. Gustavo Parajuá - Total Austral - Dirección de Proyectos - Gerencia de Ingeniería - Agosto 2013

23
