1.5 Algoritmos, Pseudocódigo y Diagramas de Flujo El algoritmo es una secuencia ordenada, cronológica y limitada de pasos que llevan a la solución de un.

Presentaciones similares


Presentación del tema: "1.5 Algoritmos, Pseudocódigo y Diagramas de Flujo El algoritmo es una secuencia ordenada, cronológica y limitada de pasos que llevan a la solución de un."— Transcripción de la presentación:

1 1.5 Algoritmos, Pseudocódigo y Diagramas de Flujo El algoritmo es una secuencia ordenada, cronológica y limitada de pasos que llevan a la solución de un problema o a la ejecución de una tarea.

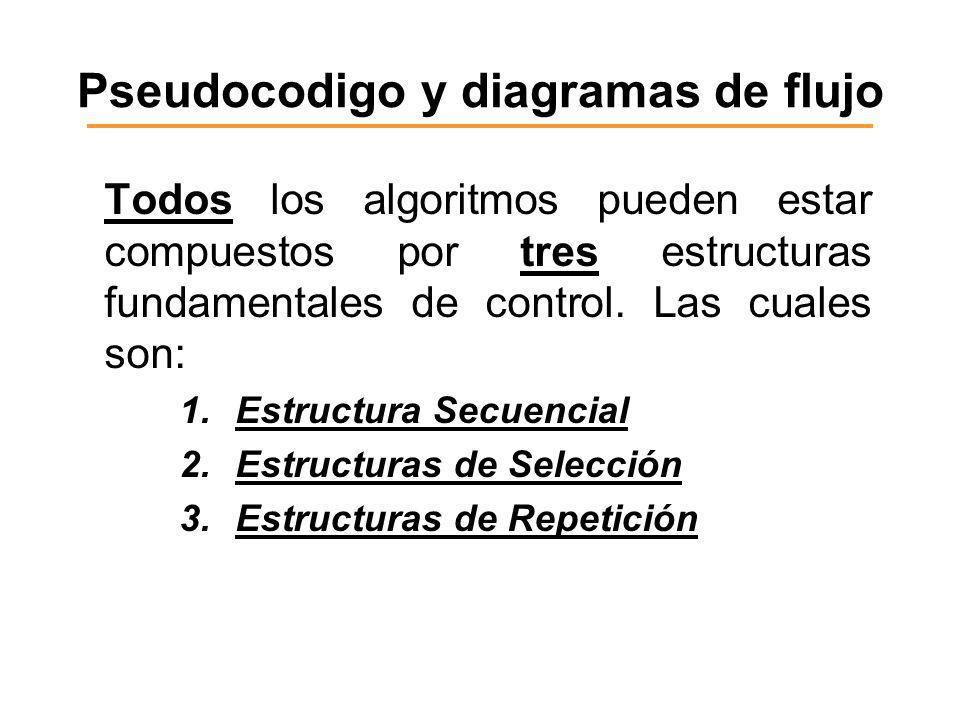

2 Pseudocodigo y diagramas de flujo Todos los algoritmos pueden estar compuestos por tres estructuras fundamentales de control. Las cuales son: 1.Estructura Secuencial 2.Estructuras de Selección 3.Estructuras de Repetición

3 Pseudocodigo y diagramas de flujo Estructuras de Repetición (1): while (condicion) Tarea Tarea N end while Representación en pseudocódigo Representación en Diagrama de Flujo Condicion ?.... Tarea 1 Tarea N verdadero falso Ciclo de preprueba

4 Pseudocodigo y diagramas de flujo Estructuras de Repetición (2): do Tarea x if (condicion) Tarea Tarea N else exit end if end do Representación en pseudocódigo Representación en Diagrama de Flujo Condicion ?.... Tarea 1 Tarea N verdadero falso Ciclo de prueba intermedia Tarea x

5 Pseudocodigo y diagramas de flujo Estructuras de Repetición (3): do Tarea Tarea N while (condicion) Representación en pseudocódigo Representación en Diagrama de Flujo Condicion ?.... Tarea 1 Tarea N verdadero falso Ciclo de postprueba

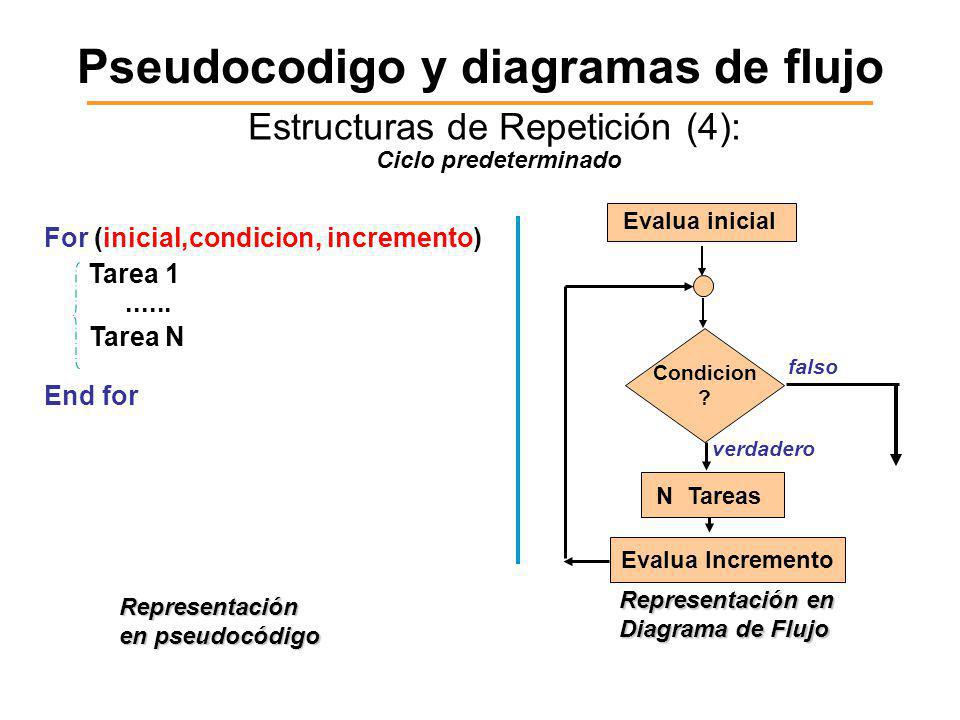

6 Pseudocodigo y diagramas de flujo Estructuras de Repetición (4): For (inicial,condicion, incremento) Tarea Tarea N End for Representación en pseudocódigo Representación en Diagrama de Flujo Condicion ? Evalua inicial N Tareas verdadero falso Ciclo predeterminado Evalua Incremento
