1 Protocolos de Capa 3 Protocolos Tipos de Protocolos
Conjunto de reglas Descripción formal de formatos de mensaje Se denomina protocolo a un conjunto de normas y/o procedimientos para la transmisión de datos Tipos de Protocolos Protocolos Enrutables Protocolos De Enrutamiento Carlos Vega

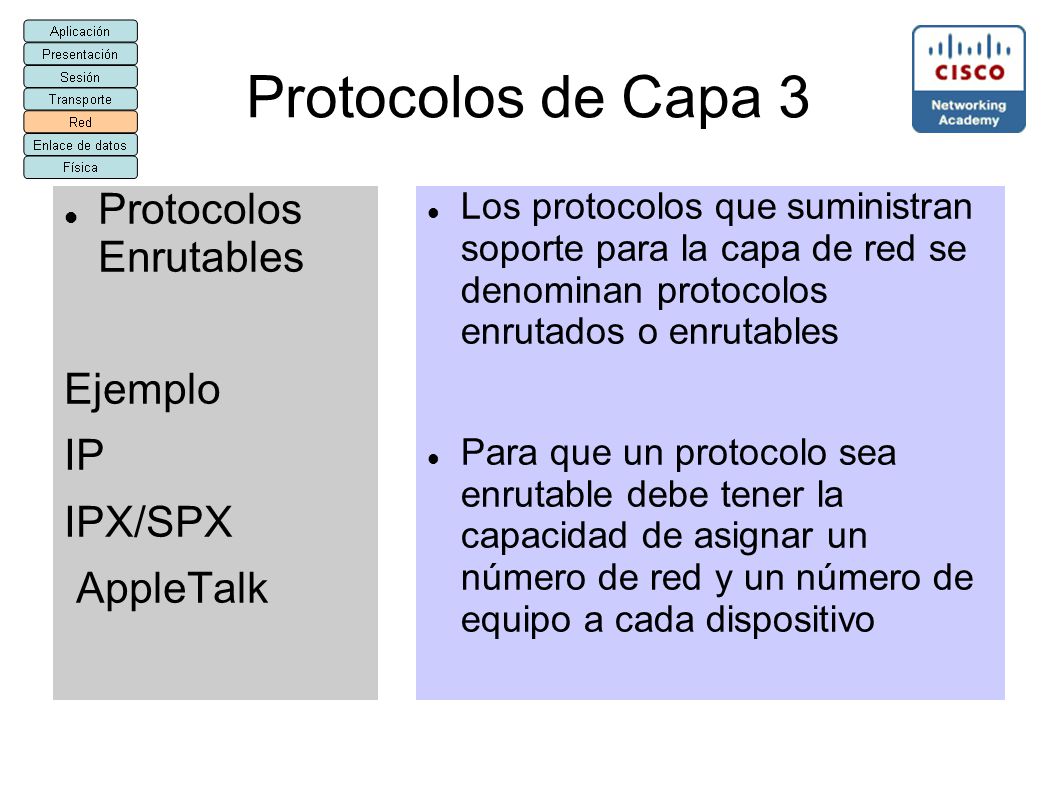

2 Protocolos de Capa 3 Protocolos Enrutables Ejemplo IP IPX/SPX
AppleTalk Los protocolos que suministran soporte para la capa de red se denominan protocolos enrutados o enrutables Para que un protocolo sea enrutable debe tener la capacidad de asignar un número de red y un número de equipo a cada dispositivo

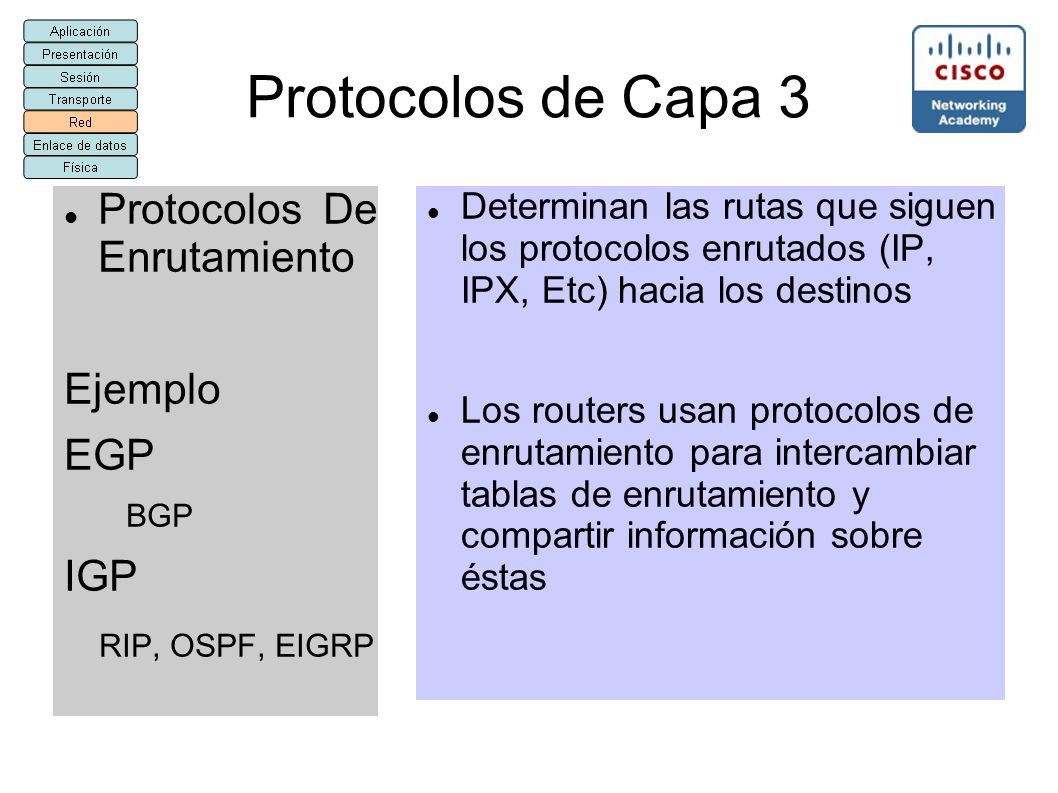

3 Protocolos de Capa 3 Protocolos De Enrutamiento Ejemplo EGP IGP
BGP IGP RIP, OSPF, EIGRP Determinan las rutas que siguen los protocolos enrutados (IP, IPX, Etc) hacia los destinos Los routers usan protocolos de enrutamiento para intercambiar tablas de enrutamiento y compartir información sobre éstas

4 Protocolos de Capa 3 EGP Protocolos De Enrutamiento Ejemplo IGP
BGP IGP RIP, OSPF, EIGRP A dos routers que intercambian información de ruteo se les llama vecinos exteriores, si pertenecen a dos sistemas autónomos diferentes (EGP), y vecinos interiores si pertenecen al mismo sistema autónomo(IGP). El protocolo que emplea vecinos exteriores para difundir la información de accesibilidad a otros sistemas autónomos se le conoce como Protocolo de pasarela Exterior (EGP). Un protocolo de rutado exterior está diseñado para el uso entre dos redes bajo el control de dos organizaciones diferentes.

5 Protocolos de Capa 3 IGP Protocolos De Enrutamiento Ejemplo EGP
BGP IGP RIP, OSPF, EIGRP Interior Gateway Protocol (IGP, protocolo de pasarela interno) hace referencia a los protocolos usados dentro de un sistema autónomo. IGP es un protocolo que genera tablas de enrutamiento dentro de un sistema autónomo Sistema Autónomo En Internet, un Sistema Autónomo (Autonomous System, AS) es un conjunto de redes y dispositivos router IP que se encuentran administrados por una sola entidad

6 Protocolos de Capa 3 IGP Protocolos De Enrutamiento RIP
RIP son las siglas de Routing Information Protocol (Protocolo de información de encaminamiento). Es un protocolo de pasarela interior o IGP (Internal Gateway Protocol) utilizado por los routers (enrutadores), aunque también pueden actuar en equipos, para intercambiar información acerca de redes IP.

7 Protocolos de Capa 3 IGP Protocolos De Enrutamiento RIP
Algo de historia El origen del RIP fue el protocolo de Xerox. Una version posterior, fue conocida como routed , distribuida con Berkeley Standard Distribution (BSD) Unix en 1982. RIP evoluciono como un protocolo de enrutamiento de Internet, y otros protocolos propietarios utilizan versiones modificadas de RIP. El protocolo Apple Talk Routing Table Maintenance Protocol (RTMP) y el Banyan VINES Routing Table Protocol (RTP).

8 Protocolos de Capa 3 IGP Protocolos De Enrutamiento RIP Versiones RIP
RIPv1:No soporta subredes ni CIDR. Tampoco incluye ningún mecanismo de autentificación de los mensajes. RFC RIPv2: Soporta subredes, CIDR y VLSM. Soporta autenticación utilizando uno de los siguientes mecanismos: autentificación mediante contraseña, autentificación mediante contraseña codificada mediante MD5 (desarrollado por Ronald Rivest). RFC RIPng: RIP para IPv6. RFC 2080.

9 Protocolos de Capa 3 IGP Protocolos De Enrutamiento RIP
Funcionamiento RIP Funcionamiento RIP RIP utiliza UDP para enviar sus mensajes y el puerto bien conocido 520. RIP calcula el camino más corto hacia la red de destino usando el algoritmo del vector de distancias. La distancia o métrica está determinada por el número de saltos de router hasta alcanzar la red de destino. RIP tiene una distancia administrativa de 120 (la distancia administrativa indica el grado de confiabilidad de un protocolo de enrutamiento, por ejemplo EIGRP tiene una distancia administrativa de 90, lo cual indica que a menor valor mejor es el protocolo utilizado)

10 Protocolos de Capa 3 IGP Protocolos De Enrutamiento RIP
Funcionamiento RIP Funcionamiento RIP RIP utiliza UDP para enviar sus mensajes y el puerto bien conocido 520. RIP calcula el camino más corto hacia la red de destino usando el algoritmo del vector de distancias. La distancia o métrica está determinada por el número de saltos de router hasta alcanzar la red de destino. RIP tiene una distancia administrativa de 120 (la distancia administrativa indica el grado de confiabilidad de un protocolo de enrutamiento, por ejemplo EIGRP tiene una distancia administrativa de 90, lo cual indica que a menor valor mejor es el protocolo utilizado)

11 Protocolos de Capa 3 IGP Protocolos De Enrutamiento RIP
Funcionamiento RIP RIP no es capaz de detectar rutas circulares, por lo que necesita limitar el tamaño de la red a 15 saltos. Cuando la métrica de un destino alcanza el valor de 16, se considera como infinito y el destino es eliminado de la tabla (inalcanzable). Las rutas tienen un tiempo de vida de 180 segundos. Si pasado este tiempo, no se han recibido mensajes que confirmen que esa ruta está activa, se borra. Estos 180 segundos, corresponden a 6 intercambios de información. Cada 30 seg se intercambia las tablas R

12 Protocolos de Capa 3 IGP Protocolos De Enrutamiento RIP
Petición: Enviados por algún enrutador recientemente iniciado que solicita información de los enrutadores vecinos. Respuesta: mensajes con la actualización de las tablas de enrutamiento. Existen tres tipos: Mensajes ordinarios: Se envían cada 30 segundos. Mensajes enviados como respuesta a mensajes de petición. Mensajes enviados cuando cambia algún costo de la ruta. Sólo se envían las rutas que han cambiado . Protocolos De Enrutamiento IGP RIP Tipos de mensajes RIP

13 Protocolos de Capa 3 IGP Protocolos De Enrutamiento RIP
Petición: Enviados por algún enrutador recientemente iniciado que solicita información de los enrutadores vecinos. Respuesta: mensajes con la actualización de las tablas de enrutamiento. Existen tres tipos: Mensajes ordinarios: Se envían cada 30 segundos. Mensajes enviados como respuesta a mensajes de petición. Mensajes enviados cuando cambia algún costo de la ruta. Sólo se envían las rutas que han cambiado . Protocolos De Enrutamiento IGP RIP Tipos de mensajes RIP

14 Protocolos de Capa 3 IGP Protocolos De Enrutamiento RIP Estructura
Rip V1 Izquierda Rip V2 Derecha Ocupa 20 Byte, 160 Bits, 5 lineas de 32 bits Total estructura 508 Byte, UDP max 512 Byte

15 Descripción de los campos
Protocolos de Capa 3 Protocolos De Enrutamiento IGP RIP Descripción de los campos COMMAND Si el valor es igual a 1 es una peticion, si 2 es una respuesta VERSION Si el valor es 1 Rip V1 si es 2 RIP V2 ADDRESS FAMILY Si es igual 2 significa que se esta utilizando IP IP ADDRESS Direccion IP de la red declarada MASK SUBNET (RIP V2) Mascara de la subred declarada

16 Descripción de los campos
Protocolos de Capa 3 Protocolos De Enrutamiento IGP RIP Descripción de los campos HOP COUNT METRIC Contiene el numero de Router (saltos) que debe atraversar para llegar a la red AUTHENTICATION TYPE Define como se han de usar los restantes 16 bytes (Hacer ref al campo Authentication Data). Los únicos tipos definidos son 0, indicando ninguna autentificación, y 2 indicando que el campo contiene datos de password. AUTHENTICATION DATA l password es de 16 bytes, texto ASCII plano, alineado a la izquierda y rellenado con caracteres nulos ASCII (X'00').

17 Descripción de los campos
Protocolos de Capa 3 Protocolos De Enrutamiento IGP RIP Descripción de los campos ROUTER TAG Es un campo dirigido a la comunicación de información acerca del origen de la información de encaminamiento. Está diseñado para la interoperabilidad entre RIP y otros protocolos de encaminamiento. Las implementaciones de RIP-2 deben conservarlo, aunque RIP-2 no especifica como se debe usar. NEXT HOP Especifica la dirección IP del siguiente salto

18 Protocolos de Capa 3 Protocolos De Enrutamiento IGP RIP V2 CIDR VLSM
Resumen RIP V2 CIDR VLSM Permite autenticacion, texto plano o MD5 Utiliza etiquetas de rutas externas Incluye dirección IP del router de siguiente salto Envía las actualizaciones por medio de multidifusion RIP v1 Envía las actualizaciones por medio de difusiones No contempla los puntos 2,3,4,5 de RIP V2

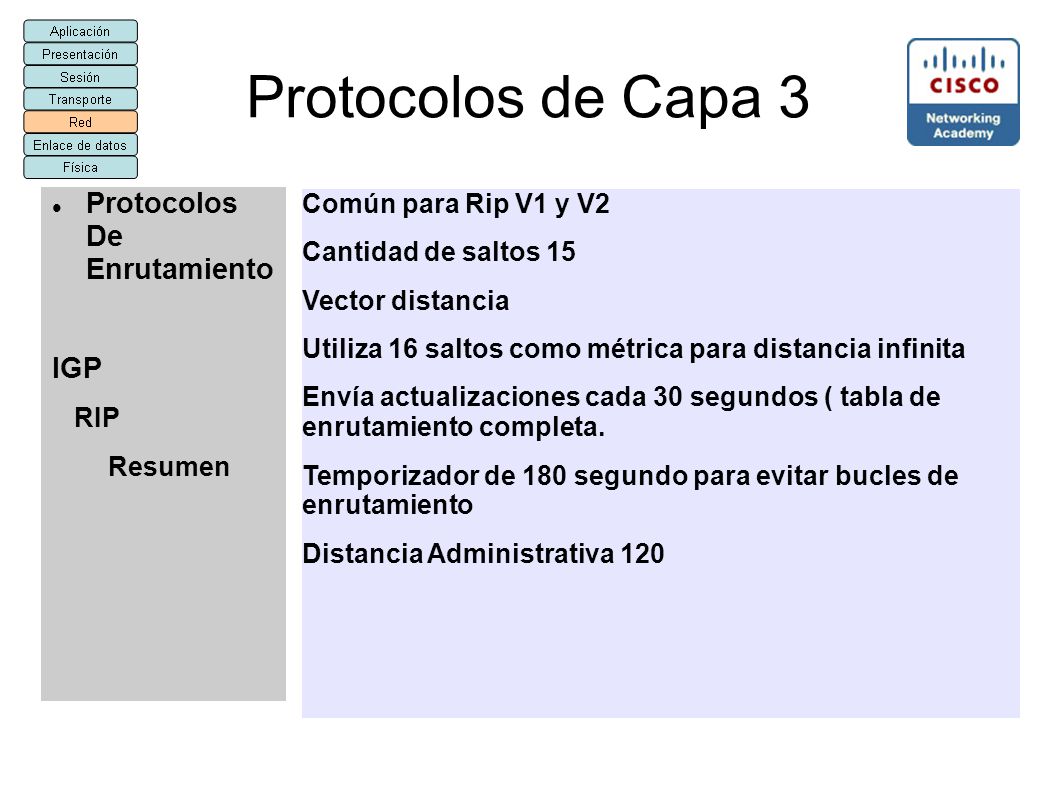

19 Protocolos de Capa 3 Protocolos De Enrutamiento IGP
RIP Resumen Común para Rip V1 y V2 Cantidad de saltos 15 Vector distancia Utiliza 16 saltos como métrica para distancia infinita Envía actualizaciones cada 30 segundos ( tabla de enrutamiento completa. Temporizador de 180 segundo para evitar bucles de enrutamiento Distancia Administrativa 120

20 Protocolos de Capa 3 Protocolos De Enrutamiento IGP
RIP Comandos Router(config)#Router Rip Router(config-router)#version 2 Router(config-router)#network (A.B.C.D) ;dirección de las redes directamente conectadas AVANZADOS Router(config-router)#distance <1-255> ;define la distancia administrativa Router(config-router)#passive-interface <Interface>; coloca en estado pasivo la interface para que envié actualizaciones, solo recibe Router(config-router)#auto-summary ; activa el resumen de rutas para las publicaciones

21 Protocolos de Capa 3 Protocolos De Enrutamiento IGP
RIP Comandos Comprobación de RIP Router#show ip protocols ;muestra información del protocolo de enrutamiento configurado Router#show ip routen ;muestra inf de la tabla de enrutamiento
