Reemplazo de Niple en descarga de Amina de Torre Contactora V-3010

Presentación del tema: "Reemplazo de Niple en descarga de Amina de Torre Contactora V-3010"— Transcripción de la presentación:

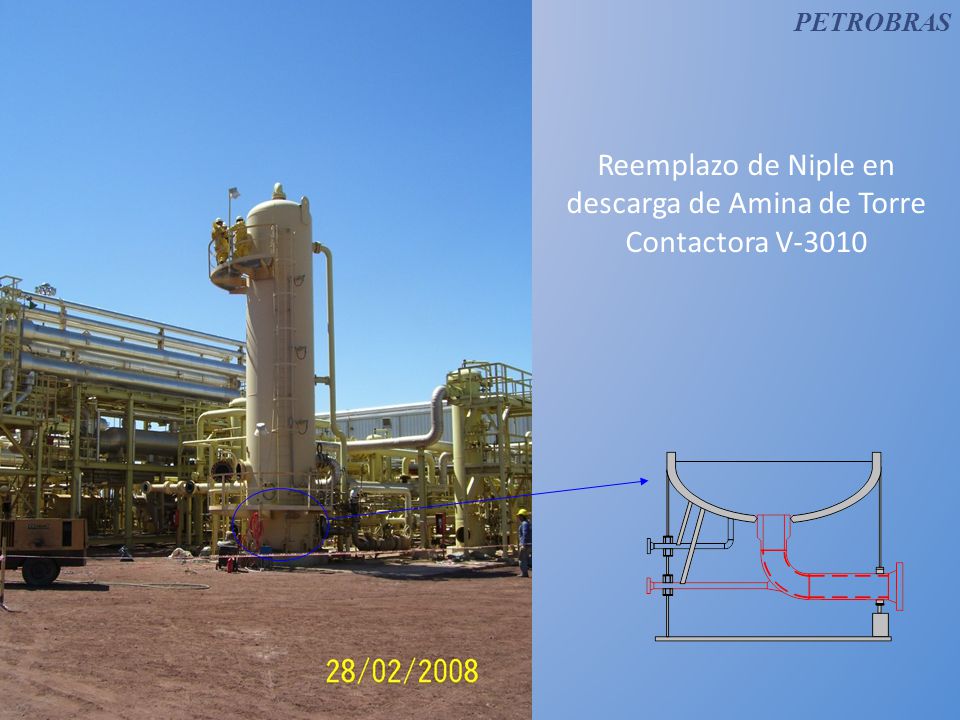

1 Reemplazo de Niple en descarga de Amina de Torre Contactora V-3010
PETROBRAS Reemplazo de Niple en descarga de Amina de Torre Contactora V-3010

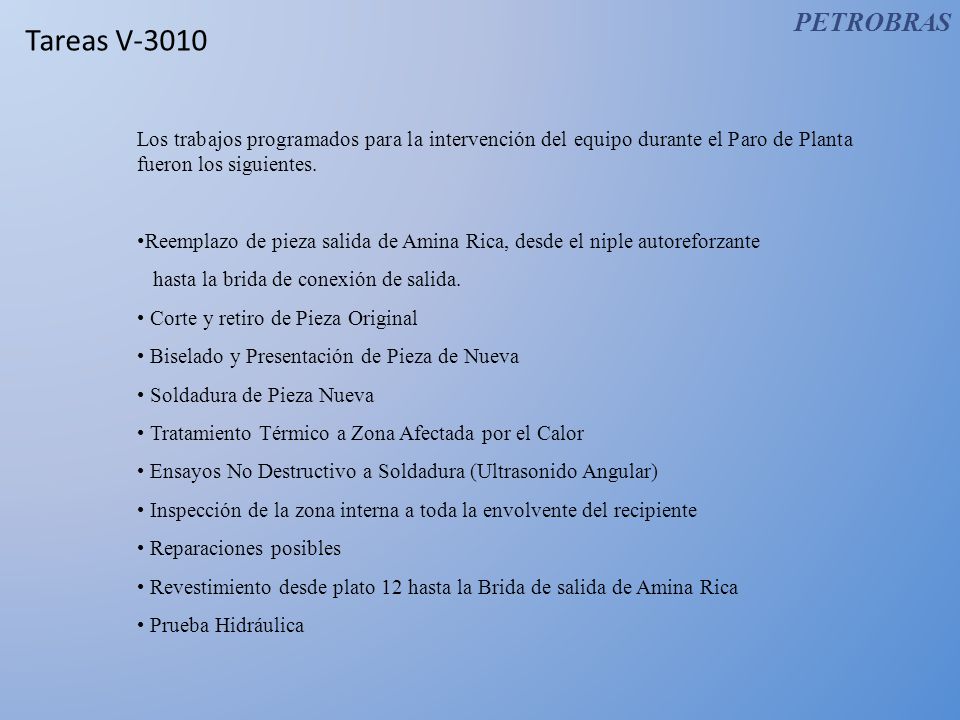

2 PETROBRAS Tareas V-3010 Los trabajos programados para la intervención del equipo durante el Paro de Planta fueron los siguientes. Reemplazo de pieza salida de Amina Rica, desde el niple autoreforzante hasta la brida de conexión de salida. Corte y retiro de Pieza Original Biselado y Presentación de Pieza de Nueva Soldadura de Pieza Nueva Tratamiento Térmico a Zona Afectada por el Calor Ensayos No Destructivo a Soldadura (Ultrasonido Angular) Inspección de la zona interna a toda la envolvente del recipiente Reparaciones posibles Revestimiento desde plato 12 hasta la Brida de salida de Amina Rica Prueba Hidráulica

3

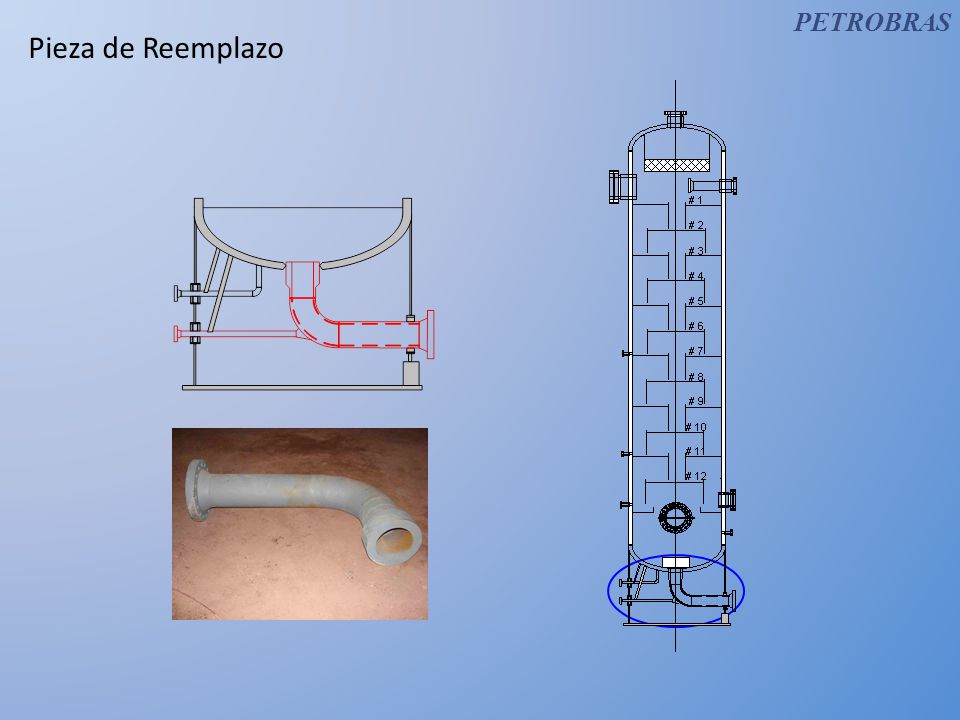

4 PETROBRAS Pieza de Reemplazo

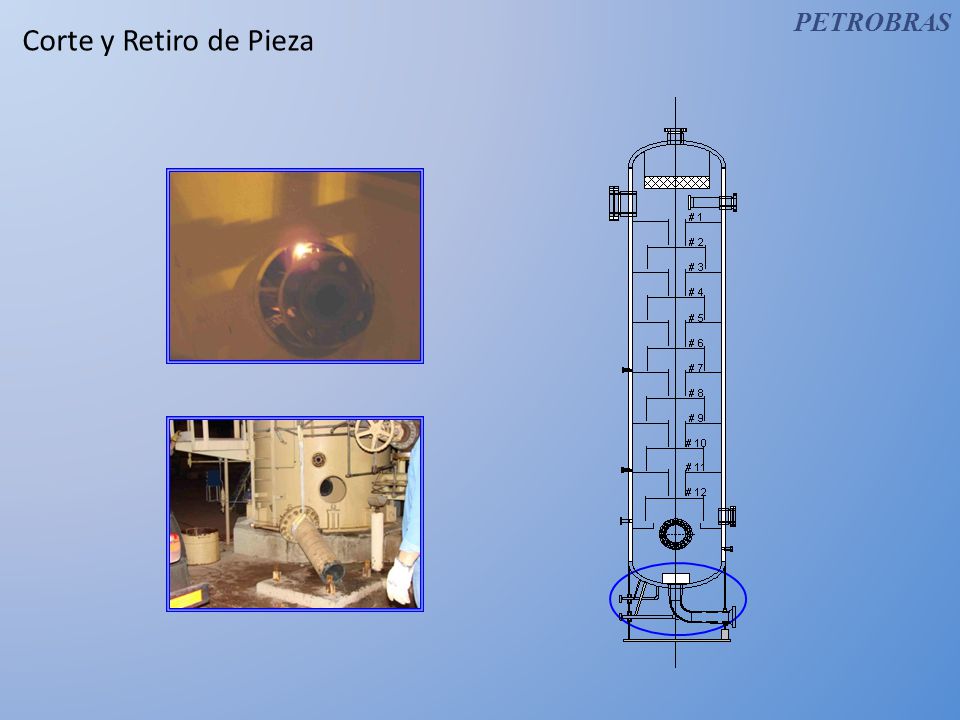

5 Corte y Retiro de Pieza PETROBRAS
La desvinculación de la pieza afectada por corrosión se realizo mediante corte con Oxicorte por Acetileno. Para ello se corto el drenaje de fondo de 2” desde el interior de la pollera, luego se realizo un corte entre niple de 10” y codo para poder sacar la pieza en dos tramos. Por ultimo se corto el niple autoreforzante desde el interior del recipiente.

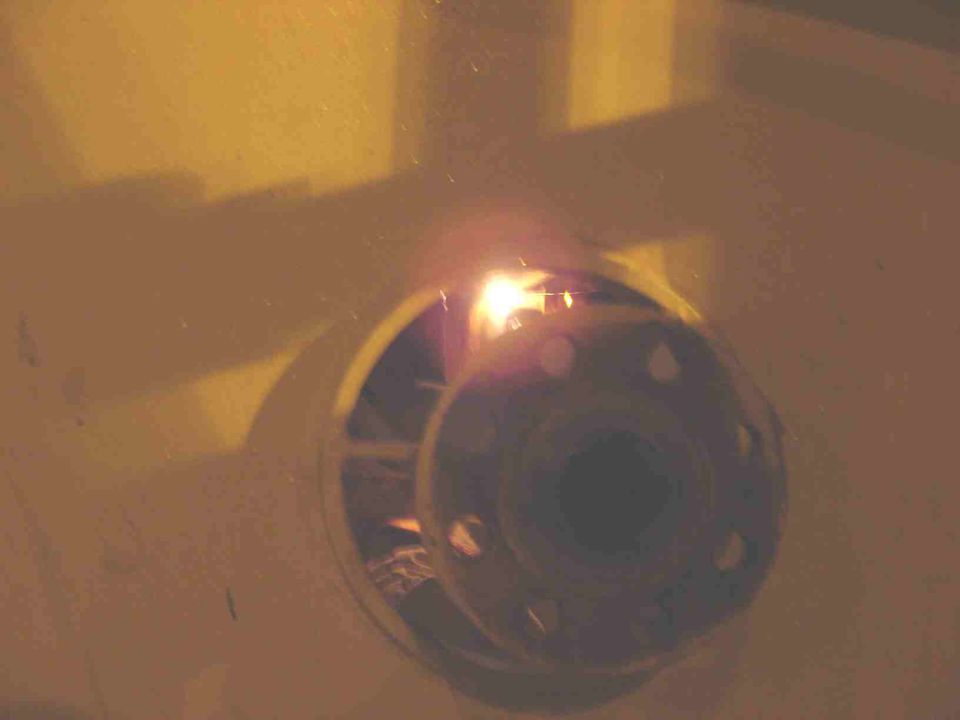

6 Corte y Retiro de Pieza F1

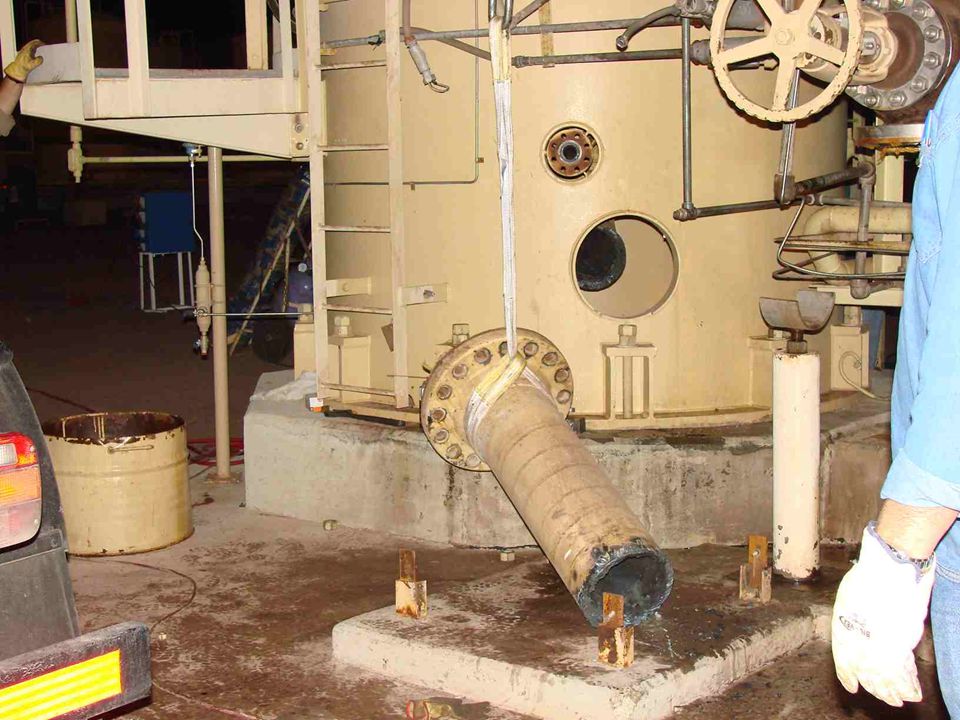

7 Corte y Retiro de Pieza F2

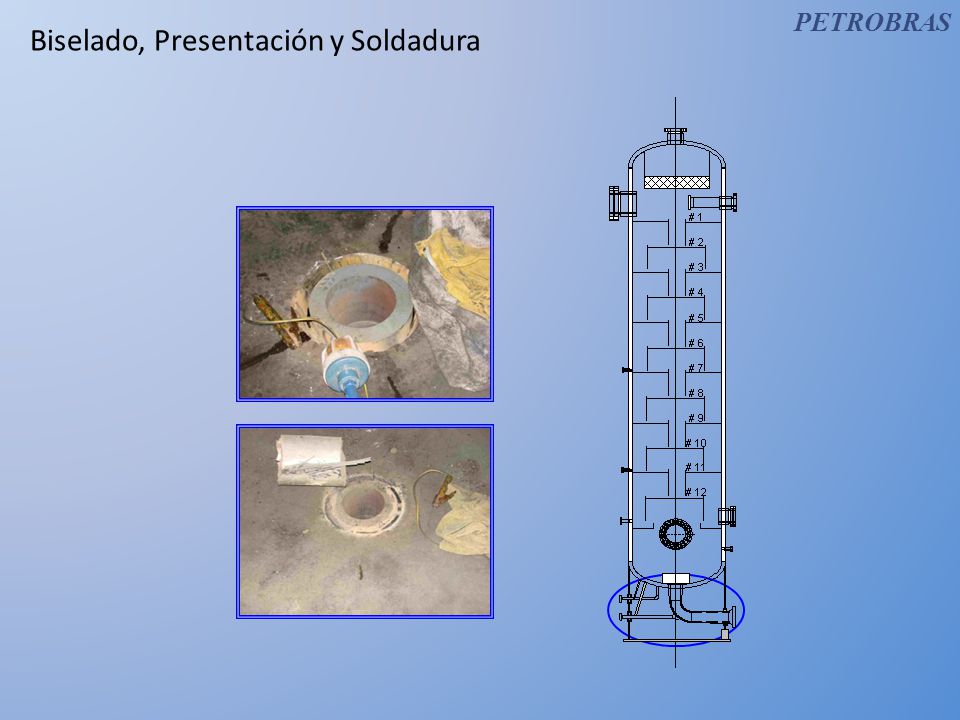

8 Biselado, Presentación y Soldadura
PETROBRAS Biselado, Presentación y Soldadura Luego de retirada la pieza original se coloco en posición la pieza nueva y se vinculo a cañería existente, presentando la pieza en su estado final. Se realizo el biselado de la pieza y envolvente y se procedió a realizar soldadura Raíz, luego de terminada la raíz, se realizo END mediante Partículas Magnéticas, el resultado de la misma fue Satisfactorio sin evidenciarse defectos. Luego se procedió a realizar los distintos cordones de relleno hasta terminar costura.

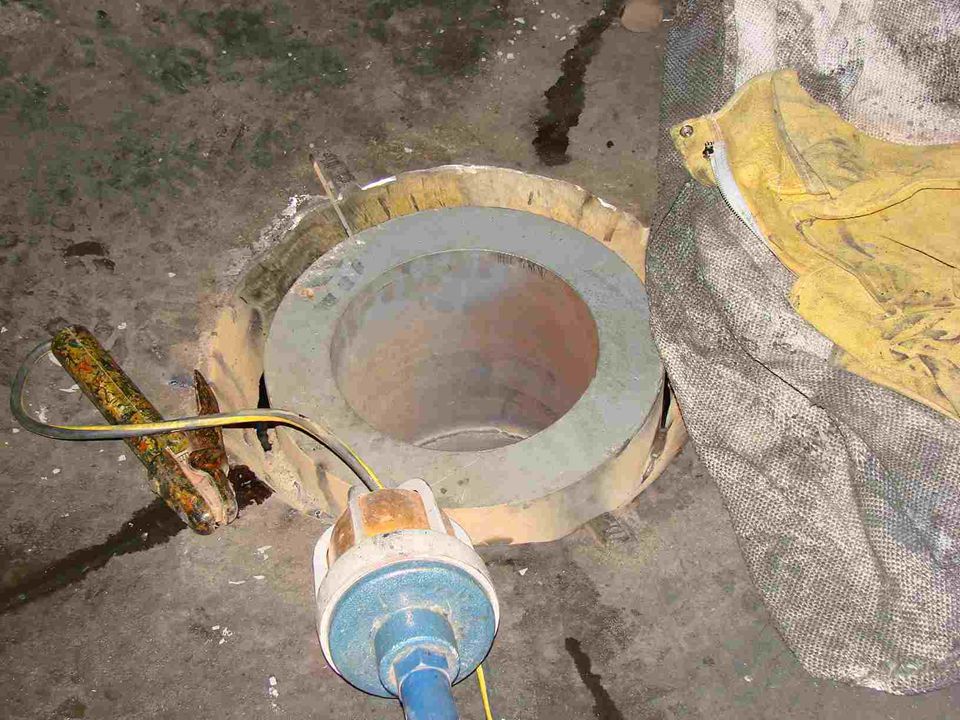

9 Biselado, Presentación y Soldadura F1

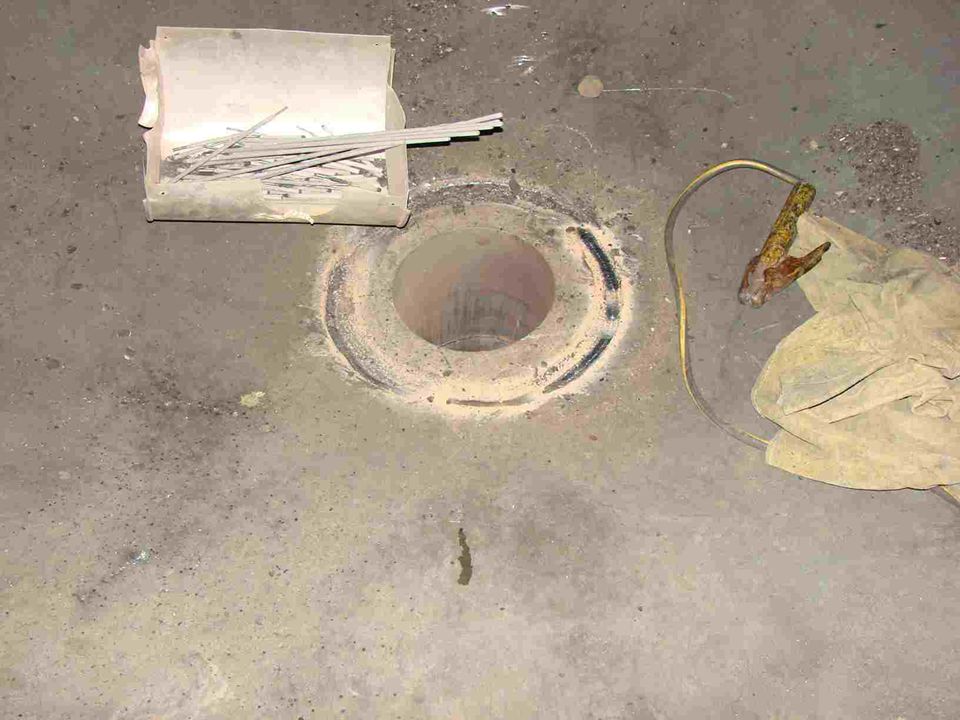

10 Biselado, Presentación y Soldadura F2

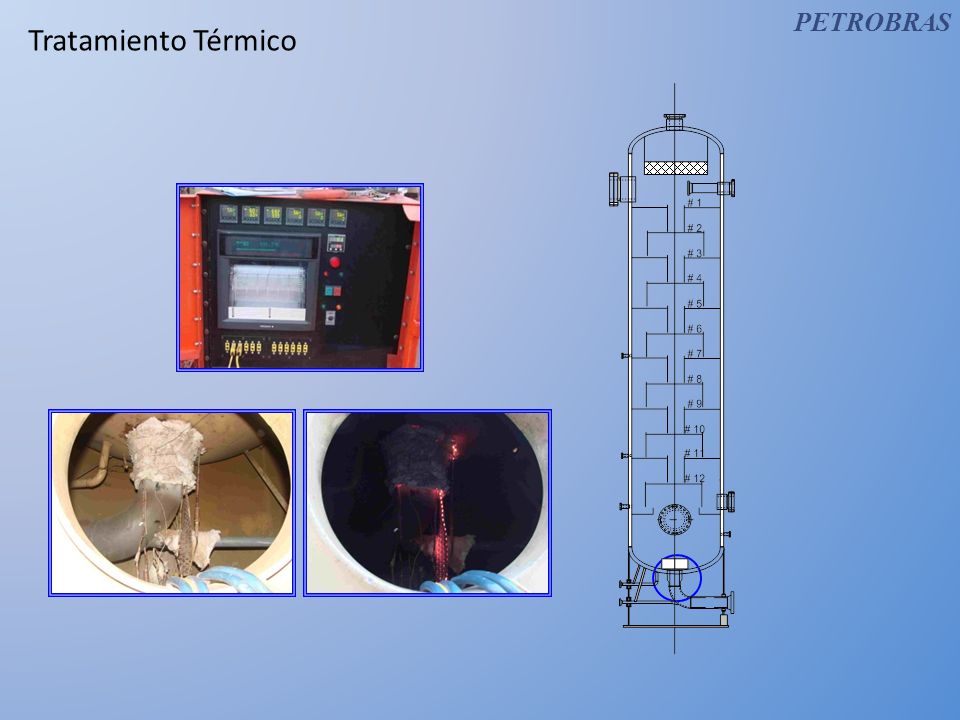

11 Tratamiento Térmico PETROBRAS
Luego de finalizada la etapa de Soldadura se realizo Tratamiento Térmico a la zona afectada por el calor. La Curva de Calentamiento fue la siguiente: T amb. – 300 °C: °C/Hora 300 °C – 594 °C: °C/Hora 594 °C Cte: Horas 15 minutos 594 °C – 300 °C: °C/Hora 300 °C – T amb: Libre

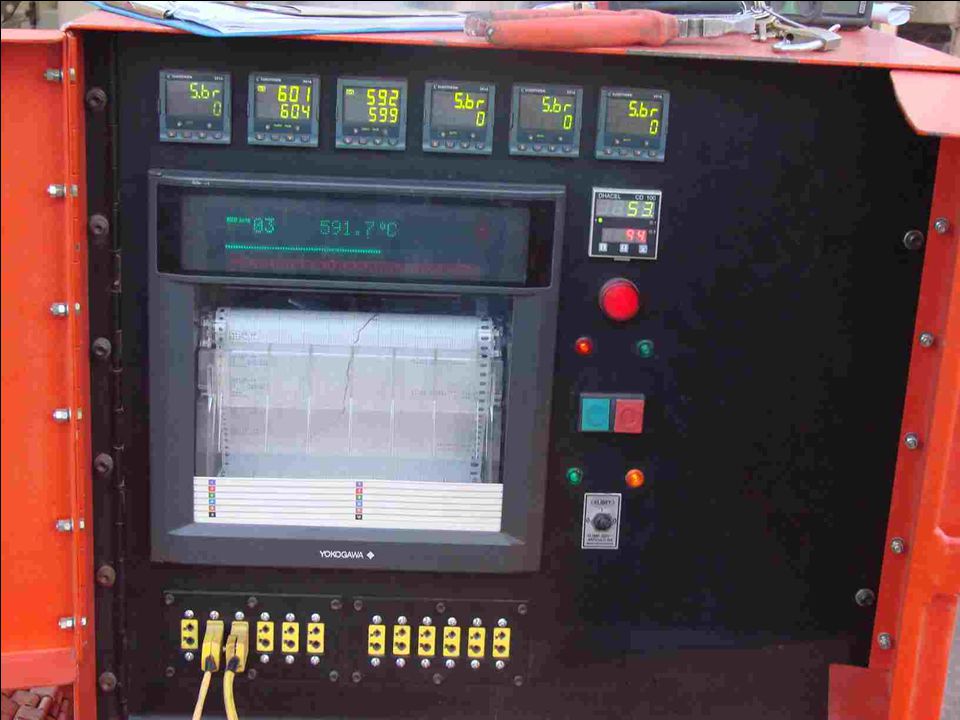

12 TT F1

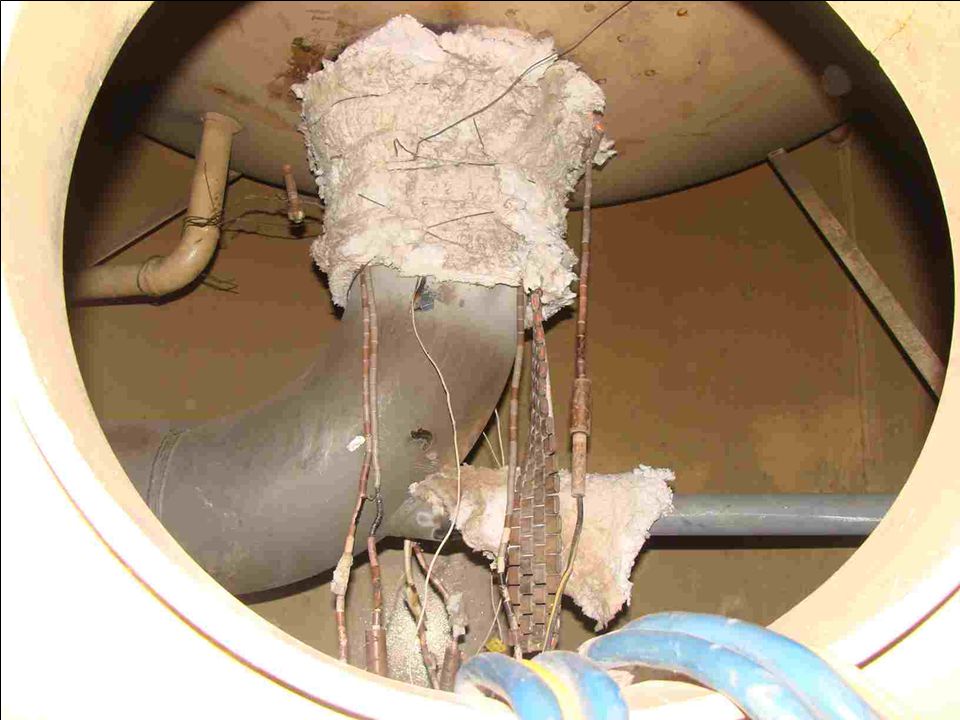

13 TT F2

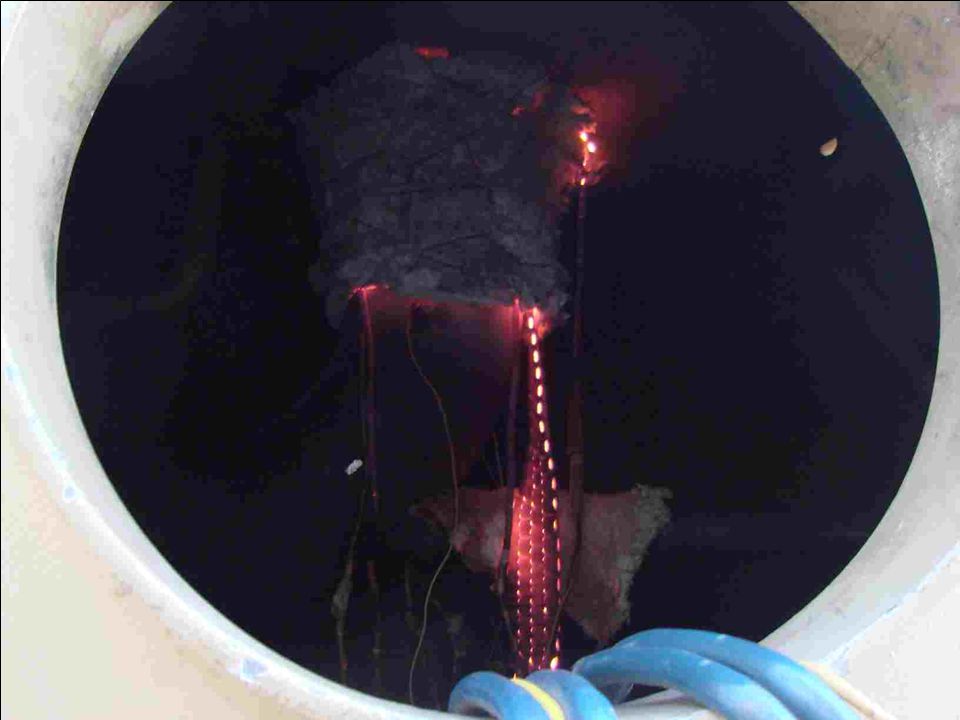

14 TT F3
