1 Aplicaciones de Data Mining en ciencia y tecnología Bioinformática
Marcelo A. Soria Maestria en Data Mining. DC-FCEN

2 Algunas preguntas … ¿Qúe es la bioinformática?
¿Cuáles son los campos de aplicación? ¿Bioinformática o Biología Computacional? Marcelo A. Soria Maestria en Data Mining. DC-FCEN

3 Bioinformática Data mining
La recolección organización y análisis de grandes cantidades de datos biológicos El uso de computadoras para resolver problemas infomacionales en biología Data mining El proceso de analizar datos para identificar patrones o relaciones El análisis de grandes cantidades de datos para extraer información Las dos disciplinas comparten técnicas y procedimientos Marcelo A. Soria Maestria en Data Mining. DC-FCEN

4 Una introducción a la biología (¡En una hora y algo!). Parte 1
Los sistemas biológicos se distinguen de otros sistemas por ciertas características claves: Interacción con el medio ambiente y con otros sistemas biológicos Autoreproducción Para sobrevivir, desarrollarse y dejar descendencia un ser vivo debe llevar a cabo un número enorme de reacciones químicas coordinadas Marcelo A. Soria Maestria en Data Mining. DC-FCEN

5 El dogma central de la biología molecular
El ADN es el principal material genético en la mayoría de los seres vivos. Mantiene la información genética que se requiere para crear un ser vivo idéntico a aquel del que proviene. Contiene la información para todas las proteínas que un organismo necesita. El ARN es una molécula mediadora, transmite la información del ADN hasta la maquinaria que sintetiza nuevas proteínas Replicación ADN ADN Transcripción Transcripción reversa ARN Traducción proteinas Marcelo A. Soria Maestria en Data Mining. DC-FCEN

6 La estructura de los ácidos nucleicos
Esquema del ADN El ADN (ácido desoxirribonucleíco) y el ARN (ácido ribonucleíco) son polímeros de nucleótidos monofosfato. En el ADN la cadena es doble y en el ARN simple grupo fosfato pentosa base ADN: A,T,C,G ARN: A,U,C,G Un ejemplo de nucleótido La información contenida en los ácidos nucleicos está contenida en la secuencia de bases de una cadena Marcelo A. Soria Maestria en Data Mining. DC-FCEN

7 La estructura de los ácidos nucleicos
Adenina Guanina Citocina Timina Uracilo Las bases de cadenas opuestas en el ADN están apareadas de una forma específica: A con T y C con G: A C T G C C G T A A T C G C C T T G A T G A C G G C A T T A G C G G A A C T Cadena directa Reverso complemento Esta estructura facilita la copia del ADN Imagen de Wikipedia Marcelo A. Soria Maestria en Data Mining. DC-FCEN

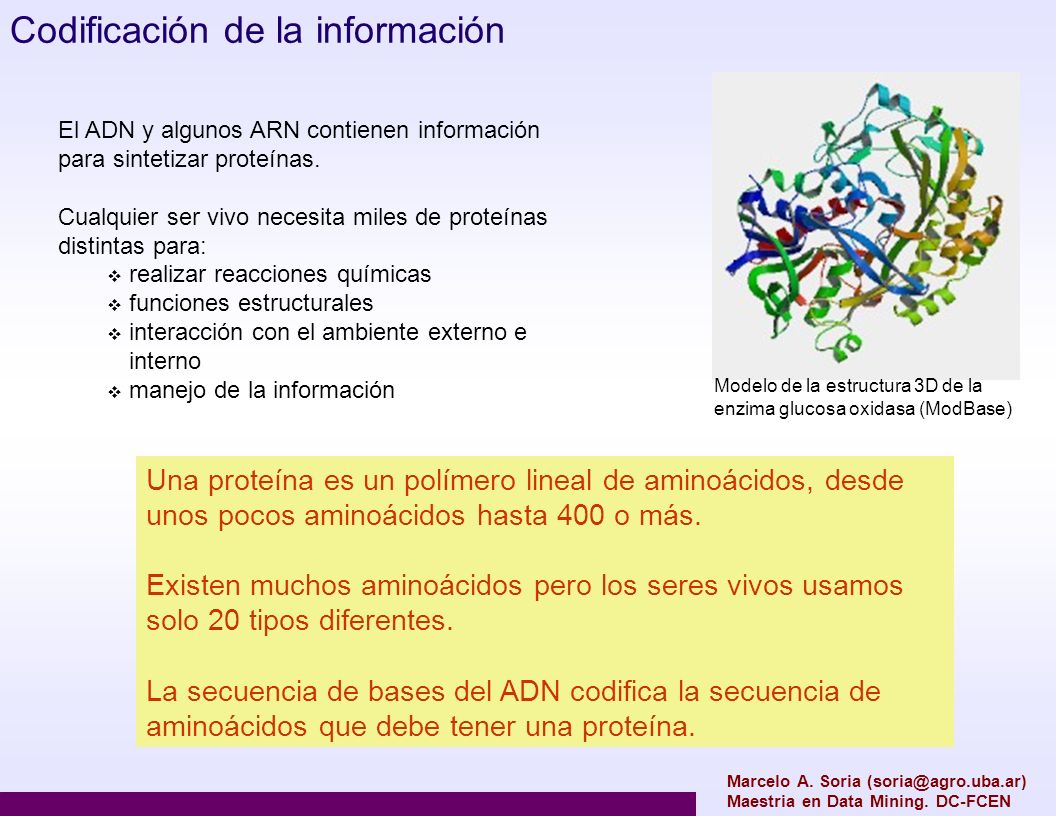

8 Codificación de la información
El ADN y algunos ARN contienen información para sintetizar proteínas. Cualquier ser vivo necesita miles de proteínas distintas para: realizar reacciones químicas funciones estructurales interacción con el ambiente externo e interno manejo de la información Modelo de la estructura 3D de la enzima glucosa oxidasa (ModBase) Una proteína es un polímero lineal de aminoácidos, desde unos pocos aminoácidos hasta 400 o más. Existen muchos aminoácidos pero los seres vivos usamos solo 20 tipos diferentes. La secuencia de bases del ADN codifica la secuencia de aminoácidos que debe tener una proteína. Marcelo A. Soria Maestria en Data Mining. DC-FCEN

9 Hidrofóbico; aromatico Glicina Gly G Glutamato Glu E Glutamina Gln Q
Aminoácido Código 3 letras Código 1 letra Propiedades Alanina Ala A Hidrofóbico Arginina Arg R Con carga positiva Asparragina Asn N Neutro; hidrofílico Aspartato Asp D Con carga negativa Cisteina Cys C Neutro Fenilalanina Phe F Hidrofóbico; aromatico Glicina Gly G Glutamato Glu E Glutamina Gln Q Histidina His H Con carga positiva; aromatico Isoleucina Ile I Leucina Leu L Lisina Lys K Metionina Met M Prolina Pro P Serina Ser S Tirosina Tyr Y Treonina Thr T Triptofano Trp W Valina Val V Marcelo A. Soria Maestria en Data Mining. DC-FCEN

10 El código genético En un gen que codifica para proteinas, cada grupo de tres nucleótidos codifica para un aminoácido diferente o es una señal de STOP. Ejemplo UUU UUA AUU AUU Phe Leu Ile Ile Marcelo A. Soria Maestria en Data Mining. DC-FCEN

11 Información y función en sistemas biológicos
43 -1 palabras codifican los nombres de 20 aminoácidos mRNA palabras de tres letras (codones) proteinas ADN alfabeto de 4 letras estable transmisible distintos tipos de mensajes reguladoras estructurales enzimas signos de puntuación rRNA, tRNA basura Marcelo A. Soria Maestria en Data Mining. DC-FCEN

12 Una de las tareas más importantes y frecuentes de los bioinformáticos es analizar secuencias y realizar comparaciones entre secuencias de ADN y proteínas Marcelo A. Soria Maestria en Data Mining. DC-FCEN

13 Comparación de secuencias
¿Por qué nos interesa comparar secuencias de ADN o proteínas de distintos orígenes? ¿Cómo se pueden alinear secuencias? Marcelo A. Soria Maestria en Data Mining. DC-FCEN

14 Alineamiento de secuencias
Dos tipos de alineamientos Alineamiento global (algoritmo de Needleman-Wunsch) Alineamiento local (algoritmo Smith-Waterman) Ejemplo: alinear las palabras “pantalón” y “andado” Marcelo A. Soria Maestria en Data Mining. DC-FCEN

15 Alineamiento global Palabra 1 pantalon coincidencias -an.a.o-
Ejemplo: alinear las palabras “pantalon” (sin acento) y “andado” Palabra pantalon coincidencias -an.a.o- Palabra andado- En este alineamiento vemos los eventos que pueden ocurrir al alinear palabras, consideradas como secuencias de letras: Coincidencia o “match”: las dos letras son iguales No coincidencia o “mismatch”: las letras no coinciden Hueco o “gap”: para aumentar la cantidad de matches se agregan espacios, al final, al principio o en el medio Y ahora el ejemplo en detalle… Marcelo A. Soria Maestria en Data Mining. DC-FCEN

16 Alineamiento global Armamos una tabla con las palabras y la distancia desde el origen p a n t l o -1 -2 -3 -4 -5 -6 -7 -8 d

17 Alineamiento global Después calculamos los valores para cada celda p a
p a n t l o -1 -2 -3 -4 -5 -6 -7 -8  -1 d Valores predefinidos: Cálculo del valor de la celda: match = +1 mismatch = -1 gap = -1 gap + celda superior, gap + celda izquierda, match/mismatch + celda diagonal max La flecha indica donde queda el máximo seleccionado. Es importante marcarlo porque a veces dos celdas pueden ser máximos, y hay que ser consistentes en la selección, gap o diagonal Marcelo A. Soria Maestria en Data Mining. DC-FCEN

18 Alineamiento global .. completamos la tabla … p a n t l o -1 -2 -3 -4
p a n t l o -1 -2 -3 -4 -5 -6 -7 -8  -1 0  1 d  -3  1 -2   0 Marcelo A. Soria Maestria en Data Mining. DC-FCEN

19 !! Alineamiento global Palabra 1 pantalon Palabra 2 -andado-
… Y reconstruimos el camino que maximiza la suma de celdas de atrás para adelante empezando por la última p a n t l o -1 -2 -3 -4 -5 -6 -7 -8  -1 0  1 d  -3  1 -2   0 Las flechas horizontales y verticales representan gaps y las diagonales matches o mismatches Palabra pantalon Palabra andado- !! Marcelo A. Soria Maestria en Data Mining. DC-FCEN

20 Alineamiento local Los bordes de la matriz se inicializan en cero.
El valor de la celda nunca puede ser menor que cero, y no se agregan punteros a menos que el valor sea mayor que cero. El alineamiento comienza desde el valor más alto y termina en cero p a n t l o 1 2 d Marcelo A. Soria Maestria en Data Mining. DC-FCEN

21 Alineamiento global versus local
El alineamiento global busca exhaustivamente todo el espacio de búsqueda, introduciendo gaps donde no puede encontrar un apareamiento adecuado. El alineamiento local busca sólo en regiones donde hay un apareamiento significativo. Es más efectivo cuando se analizan regiones que incluyen sectores con muy poca similitud. El método de alineamiento más usado, Blast, es un método de alineamiento local Modificaciones Variaciones en la penalización de los gaps: iniciar un gap es más “caro” que extenderlo Alineamiento por bandas: variante para reducir la memoria, puede dar alineamientos sub óptimos En el caso de alineamientos locales, restringir las búsquedas a zonas con scores mayores que cero: Blast Marcelo A. Soria Maestria en Data Mining. DC-FCEN

22 En nuestros ejemplos anteriores habíamos alineado palabras.
Nosotros tenemos que alinear nucleótidos en una secuencia de ADN o aminoácidos en una proteína. Los aminoácidos tienen una particularidad, algunos de ellos tienen estructuras químicas similares. Si por mutación un aminoácido es reemplazado por uno estructuralmente similar, es probable que no haya un efecto muy drástico sobre la proteína. Marcelo A. Soria Maestria en Data Mining. DC-FCEN

23 Similitudes entre aminoácidos
alifáticos I L V M F Y S C A G W H R K D E Q N T hidrofóbicos aromáticos con grupos -OH hidrofílicos pequeños cargados postivos Se realizaron alineamientos entre grupos de proteínas y se determinan las frecuencias de ocurrencia simultánea de todos los pares de aminoácidos negativos con grupos –NH2 S*ij = log(qij/pipj) Marcelo A. Soria Maestria en Data Mining. DC-FCEN

24 Matriz Blosum62, una matriz de scoring
P A G N D E Q H R K M I L V F Y W 9 -1 -3 -4 -2 4 1 7 6 2 5 8 3 11 A partir de los S*ij se calculan los valores de la matriz multiplicando por una constante y redondeando para que queden números enteros (scores crudos). S*ij .λ= Sij Marcelo A. Soria Maestria en Data Mining. DC-FCEN

25 Calculando el valor exacto de λ
Resolvemos esta ecuación para determinar λ Necesitamos calcular λ para estimar el valor E de cada alineamiento. Los programas calculan λ por nosotros (por suerte…) Marcelo A. Soria Maestria en Data Mining. DC-FCEN

26 Alineamiento + cálculo de score
Ya habíamos visto como construir alineamientos, ahora necesitamos asignarle un score. C S T T A D W A A N T C T T T A D W A E N T Suma de los scores individuales (score crudo) = 54 Ahora necesitamos asignarle un valor de E (algo parecido a un test estadístico)… Marcelo A. Soria Maestria en Data Mining. DC-FCEN

27 Cálculo del E de un alineamiento
Una alternativa es calcular E a partir del score normalizado (el que aparece en unidades de bits en la salida del BLAST): E: número de alineamientos esperados al azar, dados… k: una constante m: número de letras en la consulta n: número de letras (nucleótidos / aminoácidos) en la base de datos λS*: score del alineamiento Marcelo A. Soria Maestria en Data Mining. DC-FCEN

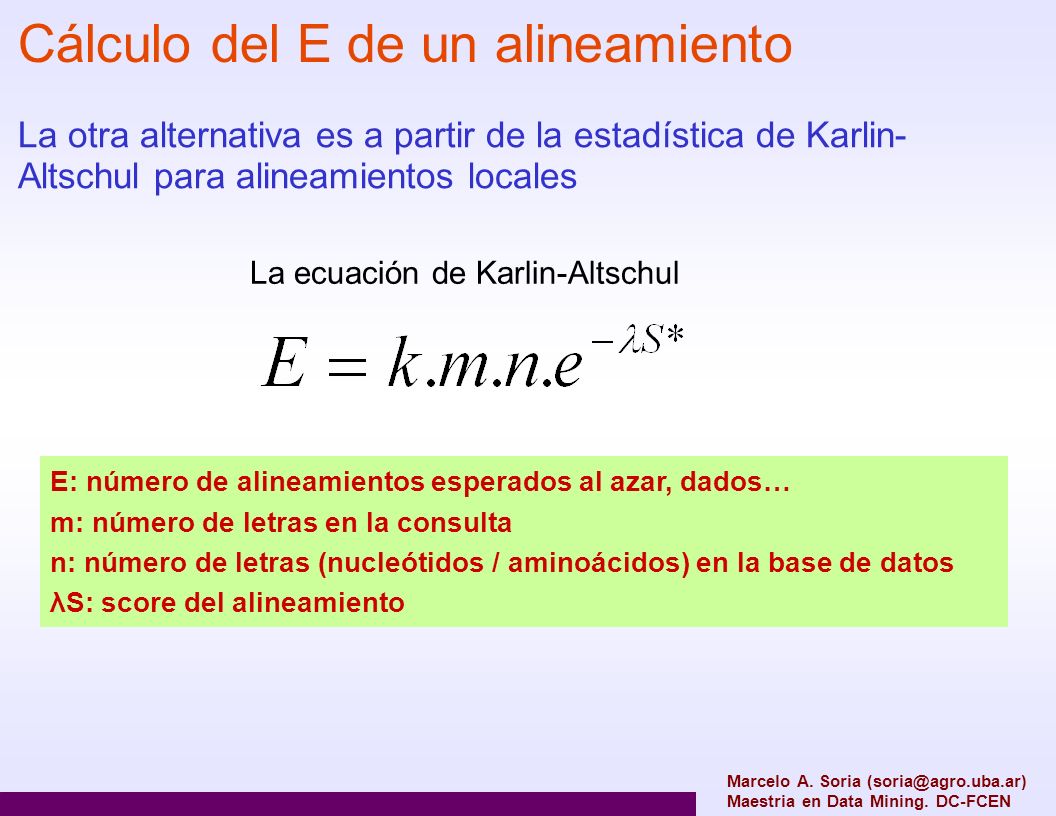

28 Cálculo del E de un alineamiento
La otra alternativa es a partir de la estadística de Karlin-Altschul para alineamientos locales La ecuación de Karlin-Altschul E: número de alineamientos esperados al azar, dados… m: número de letras en la consulta n: número de letras (nucleótidos / aminoácidos) en la base de datos λS: score del alineamiento Marcelo A. Soria Maestria en Data Mining. DC-FCEN

29 Presencia de gaps Permitir gaps en los alineamientos, equivale a bajar los valores de la matriz de scoring. Cuanto más “barato” sea introducir gaps, mayor será la pérdida de información. Para compensar existen valores ajustados empíricamente de k y λ Correcciones para la matriz BLOSUM62 Abrir un gap Extender un gap λ k H * prohíbido 0.318 0.134 0.40 11 2 0.297 0.082 0.27 10 0.291 0.075 0.23 7 0.239 0.027 0.10 Los gaps tienen un sentido biológico, no es conveniente prohibirlos. La práctica más usada es usar una penalidad alta por crearlos y una menor por extenderlos. (*) H: entropía, una medida del contenido de información de la matriz de scoring Marcelo A. Soria Maestria en Data Mining. DC-FCEN

30 Corrección por largo La ecuación de Karlin-Altschul considera un espacio de búsqueda igual a m x n. pero los extremos de las secuencias no pueden ser explorados efectivamente. Se puede calcular el largo mínimo de una secuencia que puede producir un E significativo: l Con l se pueden calcular los valores efectivos de m y n ndb: número de secuencias en la base de datos Marcelo A. Soria Maestria en Data Mining. DC-FCEN

31 Corrección por largo A medida que el número de secuencias en las bases de datos de secuencias aumentan, es cada vez más fácil encontrar valores de l mayores que m, o sea, m’ negativos. Para remediar esto, si m’ < 1/k, entonces m’ = 1/k Marcelo A. Soria Maestria en Data Mining. DC-FCEN

32 Cálculo del E de un alineamiento
Nuestra secuencia consulta (A) puede alinearse a una secuencia de la base de datos (B) en regiones: A B hsp hsp Decimos que B se alinea con dos HSP (High-scoring Segment Pair) Marcelo A. Soria Maestria en Data Mining. DC-FCEN

33 Cálculo del score para un grupo de HSPs
Cuando queremos calcular el score y el E de una secuencia con varios con varios HSP no podemos simplemente sumar los HSP individuales… Marcelo A. Soria Maestria en Data Mining. DC-FCEN

34 Cálculo del score para un grupo de HSPs
…existen varias posibilidades, dependiendo del tipo de Blast que estemos usando: 1 r: número de HSPs g: largo del gap 2 3 Score suma no-ordenado Score suma ordenado de a pares, “premia” HSPs colineales Score modificado de 2, lo usa BLASTX , premia si los gaps son cortos, es menos sensible al tamaño de la base dedatos, aunque da scores mayores cuanto mayor es el espacio de búsqueda. Marcelo A. Soria Maestria en Data Mining. DC-FCEN

35 BLAST por fin !! Marcelo A. Soria (soria@agro.uba.ar)
Maestria en Data Mining. DC-FCEN

36 Ya sabemos como alinear secuencias localmente
Tambien sabemos cómo asignarles una expectativa a los HSP (E) Ahora necesitamos un algoritmo que nos permita buscar secuencias similares a nuestra consulta en una base de datos que puede tener millones de registros en un tiempo razonable (1-2 minutos) Marcelo A. Soria Maestria en Data Mining. DC-FCEN

37 Secuencia 2 Secuencia 1 Un alineamiento entre dos secuencias
alineamientos con un gap Secuencia 2 alineamientos (HSPs) Secuencia 1 El objetivo de Blast es encontrar cada uno de los HSP significativos, para todas las secuencias similares Marcelo A. Soria Maestria en Data Mining. DC-FCEN

38 ANFCG ANF NFC FCG Pasos de Blast: Siembra Extensión Evaluación Siembra
Uno de los supuestos de Blast es que si dos secuencias tienen homología, tiene que haber “palabras” en común. En la terminología de Blast llamamos palabra a grupos contíguos de aminoácidos o nucleótidos Por ejemplo, si definimos palabras de tres letras, la secuencia de aminoácidos ANCFG tiene 3 palabras: ANFCG ANF NFC FCG Marcelo A. Soria Maestria en Data Mining. DC-FCEN

39 Una palabra común no significa una palabra idéntica.
Cuando Blast compara dos secuencias, primero busca la ubicación de todas las palabras comunes (word hits). Los word hits son las “semillas” a partir de donde se extienden los alineamientos. Una palabra común no significa una palabra idéntica. Recordemos que a veces un aminoácido puede reemplazar a otro sin afectar demasiado la proteína (matrices BLOSUM y PAM). Lo que se utiliza para calcular si una secuencia se puede considerar word hit, es determinar el “vecindario” de la secuencia. Marcelo A. Soria Maestria en Data Mining. DC-FCEN

40 Ejemplo: ¿Un score de 18 es significativo? ¿Y el de 11?
secuencia 1 DVHGTANCFG secuencia 2 HVHGTANCFG 1 Consideremos una palabra de tres letras (W = 3) Usamos la matriz BLOSUM62 Si las dos secuencias comenzaran con DVH, el score sería: = 18 Pero tenemos que comparar DVH con HVH: = 11 2 3 4 ¿Un score de 18 es significativo? ¿Y el de 11? ¿Cómo se decide? Marcelo A. Soria Maestria en Data Mining. DC-FCEN

41 Se fija un valor umbral conocido como T (threshold)
Se fija un valor umbral conocido como T (threshold). La determinación es empírica y depende que queremos priorizar, velocidad o búsqueda. W también se puede variar. Dependiendo de la implementación de Blast se puede variar uno o los dos. PREGUNTAS ¿Qué efecto tendrá un W más grande o más chico? ¿Qúe ocurre con T? Algunas mejoras: Algoritmos de “dos golpes” Enmascaramiento de secuencias Marcelo A. Soria Maestria en Data Mining. DC-FCEN

42 Secuencia 2 Secuencia 1 Extensión
El segundo paso, la extensión, intenta prolongar los alineamientos a partir de las semillas del paso anterior Marcelo A. Soria Maestria en Data Mining. DC-FCEN

43 Ejemplo: DVHGTANCFGQQHRL HVHGTANCFGQKQCG DVHGTANCFGQQH HVHGTANCFGQKQ 1
Vamos a extender hacia la derecha DVHGTANCFGQQHRL HVHGTANCFGQKQCG scores Parte alineada con semillas scores acumulados 2 Cuando el score cae por debajo de un umbral (X) se detiene la extensión: DVHGTANCFGQQH HVHGTANCFGQKQ La elección de X tiene poco efecto sobre el rendimiento del programa comparado con W y T Marcelo A. Soria Maestria en Data Mining. DC-FCEN

44 Finalmente se calcula el valor E del conjunto
Evaluación En este paso se determina cuáles de los alineamientos parciales obtenidos son significativos, es decir, pueden ser considerados un HSP. También se determinan la secuencia de HSPs y se resuelven las posibles superposiciones Finalmente se calcula el valor E del conjunto Marcelo A. Soria Maestria en Data Mining. DC-FCEN

45 Modificación de parámetros en NCBI-BLAST
La implementación web del NCBI permite cambiar solo algunos de los parámetros que vimos Umbral para E W Selección de la matriz de scoring Costo de los gaps Ajuste fino del scoring Filtrar regiones de baja complejidad Filtrar solo en el paso el paso de siembra Filtrar secuencias en minúsculas Marcelo A. Soria Maestria en Data Mining. DC-FCEN

46 La salida de BLAST documentada
Esta tabla que aparece al final de cualquier análisis BLAST registra nuestras opciones, las características principales de la base de datos y muestra secuencias y algunos estadísticos

47 Query_id, identificador de la secuencia consulta
La salida tabulada de BLAST. Nombres de campos Query_id, identificador de la secuencia consulta Subject_id, identificador del hit que devuelva Blast identity, porcentaje de posiciones (nucleótidos o aminoácidos idénticos) identity, porcentaje de posiciones positivas (sólo para aminoácidos) alignment_length, largo del alineamiento mismatches, número de no-coincidencias gap_openings, cantidad de gaps que incluye el alineamiento q_start, comienzo del alineamiento en las coordenadas de la consulta q_end, fin del alineamiento en las coordenadas de la consulta s_start, comienzo del alineamiento en las coordenadas del hit s_end, comienzo del alineamiento en las coordenadas del hit e_value, valor E del alineamiento bit_score. valor del score en bits, esto es, en logaritmo base 2

48 La familia de programas Blast
Base de datos Consulta BLASTN nucleótido BLASTP proteína BLASTX nucleótido traducido a proteína TBLASTN TBLASTX Estos son los básicos, después hay derivaciones para usos más específicos Marcelo A. Soria Maestria en Data Mining. DC-FCEN
