1 Radios Digitales Para las Empresas, Hoy

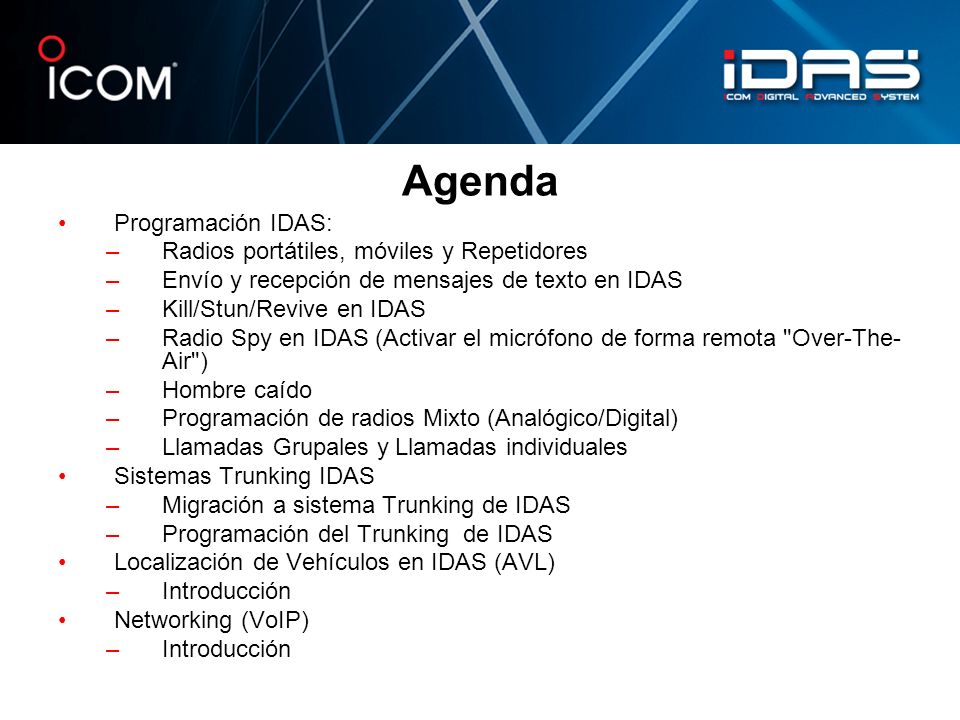

2 Agenda Programación IDAS: –Radios portátiles, móviles y Repetidores –Envío y recepción de mensajes de texto en IDAS –Kill/Stun/Revive en IDAS –Radio Spy en IDAS (Activar el micrófono de forma remota "Over-The- Air") –Hombre caído –Programación de radios Mixto (Analógico/Digital) –Llamadas Grupales y Llamadas individuales Sistemas Trunking IDAS –Migración a sistema Trunking de IDAS –Programación del Trunking de IDAS Localización de Vehículos en IDAS (AVL) –Introducción Networking (VoIP) –Introducción

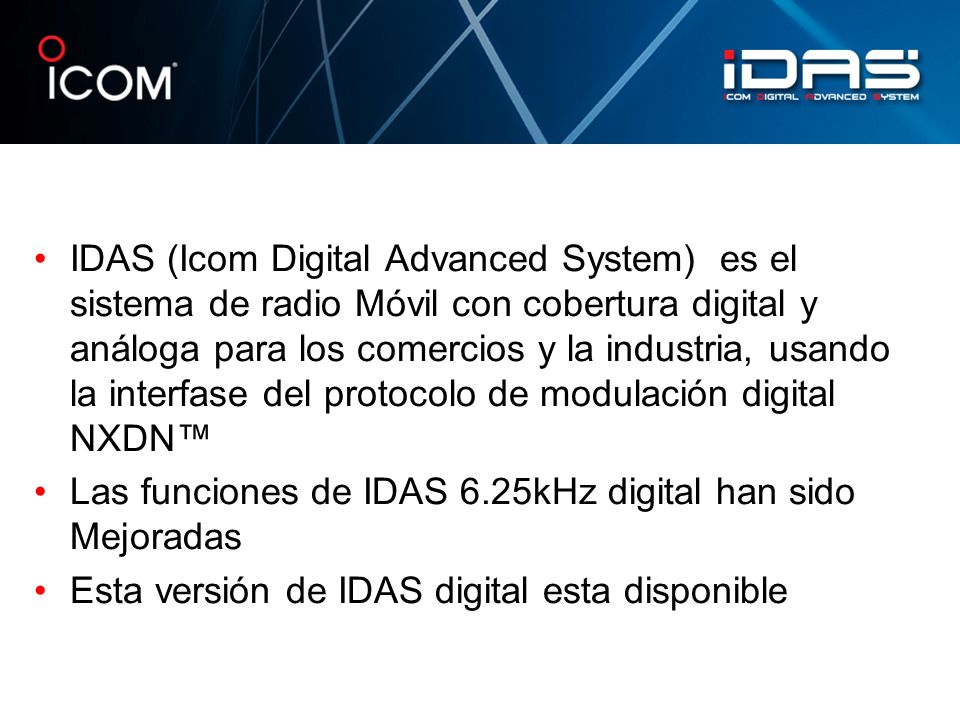

3 IDAS (Icom Digital Advanced System) es el sistema de radio Móvil con cobertura digital y análoga para los comercios y la industria, usando la interfase del protocolo de modulación digital NXDN Las funciones de IDAS 6.25kHz digital han sido Mejoradas Esta versión de IDAS digital esta disponible

4 6.25kHz Digital System

5 Reporte y Orden de la FCC Marzo 3, 2007 La FCC... insta encarecidamente a los propietarios de licencias a considerar migrar directamente a la tecnología de 6.25 Khz. en lugar de adoptar la tecnología de 12.5 Khz. y luego migrar a la tecnología de 6,25 Khz." "La FCC reiteró, sin embargo, que rápidamente se establecerá un cronograma para la transición a la tecnología de 6,25 Khz. de banda estrecha, una vez que la tecnología sea suficientemente madura y haya suficiente equipo para hacer pruebas.." El aplazamiento de la implementación permitirá a los fabricantes a desarrollar y probar equipos una vez las normas de 6,25 Khz. hayan sido completadas en un futuro próximo."

6 Mejora de la transferencia de información de voz en la distancia total –Demostró un mejor rendimiento en condiciones de multi- ruta. –La falta de ruido ambiental y ruido blanco white noise reduce la fatiga del operador Características De Sistemas Digitales –Digital provee una mejor integración a las funciones de señalización que análogo –Digital provee nuevas funciones no disponible en análogo –Data de control a Compatibilidad con GPS NEMA Latitud y Longitud etc. Telemetría limitada Los Principales 3 Beneficios de IDAS

7 Características Digitales –Uso de los 6.25 Khz. para data Significativamente mejor eficiencia del espectro –En VHF, 6.25kHz elimina la separación geográfica en canales con un centro de 7.5 khz –Espacio cada 7.5 Khz. –En UHF, espacio cada 6.25 Khz. Los Principales 3 Beneficios de IDAS ( continuación)

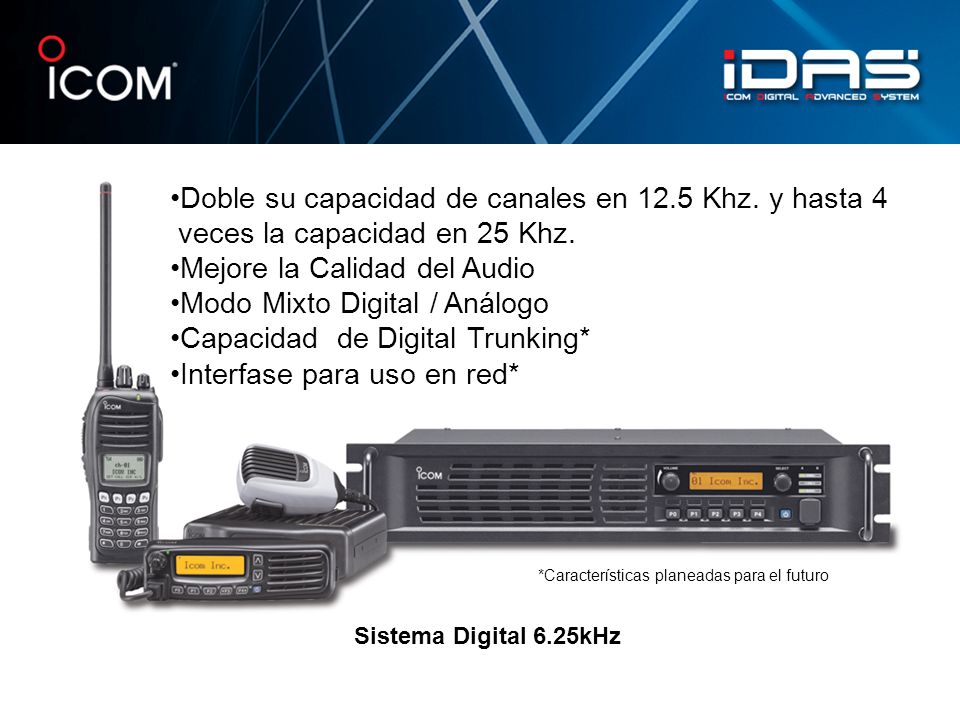

8 *Características planeadas para el futuro Doble su capacidad de canales en 12.5 Khz. y hasta 4 veces la capacidad en 25 Khz. Mejore la Calidad del Audio Modo Mixto Digital / Análogo Capacidad de Digital Trunking* Interfase para uso en red* Sistema Digital 6.25kHz

9 Su portátil multi-modo 6.25 digital, 12, & 25kHz F3161 & F5061 usan el mismo software Mas funciones Compatible con MDC 1200 Amplificador BTL (audio alta y claro) LTR ® Incorporado 512 Canales Explorador de canales (Scan) avanzado Serie IC-F3161D

10 Su portátil multi-modo 6.25 digital, 12, & 25kHz F3161 & F5061 usan el mismo software Mas funciones Compatible con MDC 1200 Opción de cabezal remoto Amplificador BTL (audio alta y claro) LTR ® Incorporado 512 Canales Explorador de canales (Scan) avanzado Ideal for Business & industry Serie IC-F5061D

11 Su repetidor multi-modo 6.25, 12, & 25kHz, en un chasis Compacto, perfil de altura de 2U Hasta dos módulos de RF en una unidad Futura opción de conexión a LAN o Internet vía Ethernet Futura opción de Digital trunking Serie IC-FR5000

12 Example of one possible system configuration Sistema Trunking Digital de 6.25kHz

13 Características Retenidas 512 Canales Pantalla Dot Matrix Los botones [PO] a [P3] son programables en la pantalla Gran Amplificador de audio BTL Cumple con normas militares Mil Spec C, D, & E Codificación DTMF, Llamada Selectiva, ANI y Desactivación/Activación Remota Compensador de audio (compander) Batería 2000mAh Li-ion 8 botones programables por el ususario 5W UHF & 5W VHF

14 Mejoras al Sistema Digital Operación mixta análogo/digital Hasta 64 códigos RAN (Radio Access Number) para el silenciamiento digital Reporte de la posición vía GPS con las llamadas de voz Encripcion Digital usando una llave de 15 bits Los radios F3161 & F5061pueden ser usados con el repetidor FR5000 en digital y análogo

15 Adelantos del modo Digital Envío de texto usando Short Data Messages (12 caracteres preprogramados, o editable vía el teclado) Mensaje de estado / solicitud Llamadas de emergencia y alerta Desactivación y Activación de radio vía aire Llamadas Selectivas, de grupo y a todos Llamadas de alerta, supervisión y Monitoreo Remoto

16 Mejor Audio y Distancia IDAS tiene mejor información sobre la distancia total.

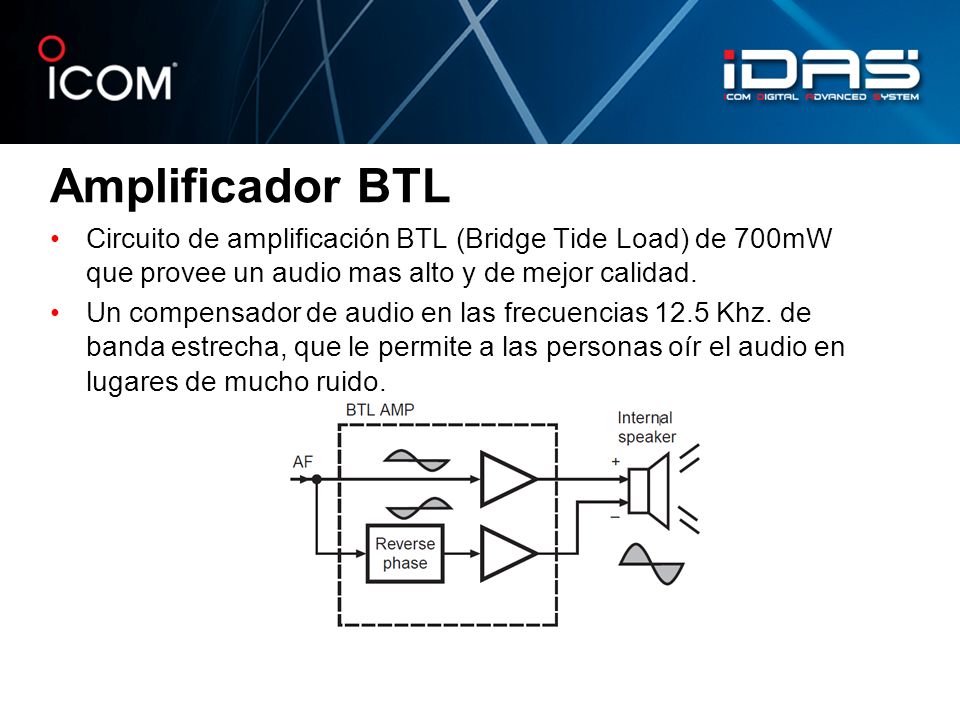

17 Amplificador BTL Circuito de amplificación BTL (Bridge Tide Load) de 700mW que provee un audio mas alto y de mejor calidad. Un compensador de audio en las frecuencias 12.5 Khz. de banda estrecha, que le permite a las personas oír el audio en lugares de mucho ruido.

18 Modo Mixto Digital/Análogo El radio IDAS puede recibir señales análogas y digitales en un mismo canal.

19 Capacidad de Canales El sistema IDAS dobla la capacidad actual asignada a canales de 12.5 khz.

20 Capacidad de Canales

21 Función Trabajador Solitario La función de Trabajador Solitario protege la seguridad de personas que tienen que trabajar solos en lugares de alto peligro. Cuando el radio no es operado por un tiempo pre determinado una señal de emergencia es generada automáticamente. El periodo de no operación puede ser programado entre 1 minuto a 255 minutos.

22 Nuevos Modos de Explorar Canales (SCAN) Las Características son totalmente programables, con una mayor flexibilidad de programación por canal.

23 Programación y Funcionamiento del Radio Llamada Select Call Llamada Talkgroup Select Call Enviar Status and Poll Status Messages Enviar Short Data Message Enviar Call Alert Enviar Radio Check Enviar Stun Enviar Revive Monitorear otro Radio

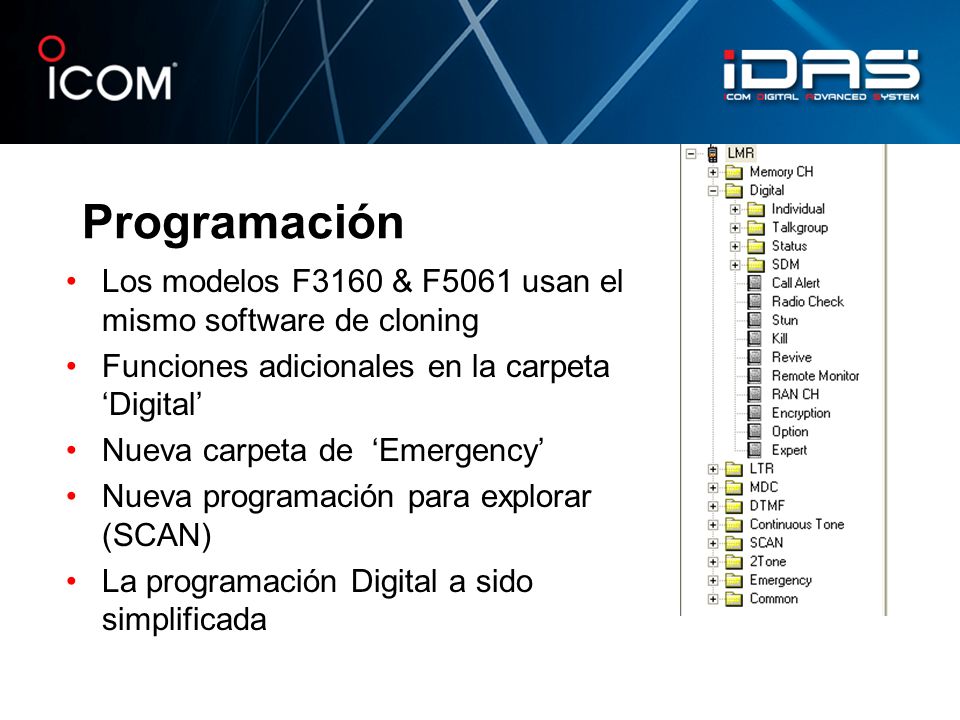

24 Programación Los modelos F3160 & F5061 usan el mismo software de cloning Funciones adicionales en la carpeta Digital Nueva carpeta de Emergency Nueva programación para explorar (SCAN) La programación Digital a sido simplificada

25 Canales de Memoria CH Type – Seleccione Digital Unit ID – Entre el ID apropiado para este radio y que apunta a la lista de radios Talkgroup ID – Entre el talkgroup de cada canal Squelch Type – Seleccione RAN si desea que el silenciador abra cuando la frecuencia y el código coincidan

26 ID Individual ID – Entre los IDs individualmente. Esta es una tabla de aliases usada por cada ID en el sistema y usa el ID entrado en Unit IDs en Memory Channel ID Name – Entre el ID. Este será el ID que aparecerá en la pantalla durante la recepción en Selective Calls.

27 Configuración de Identificación Individual Registro de llamadas – Seleccione Enable

28 Configuración de Identificación Individual En Unit ID Display on Receive seleccione ON para que la identificación del radio aparezca cuando una llamada es recibida En Reset Timer entre el numero de segundos que pasaran antes de regresar al modo de Llamada de Grupo

29 Demostración de llamada selectiva Para hacer una llamada selectiva individual 1.Pulse y mantenga pulsada la tecla Digital. La Pantalla mostrara brevemente INDIVIDUAL o TALKGROUP. 2.Si la opción es TALKGROUP, pulse y mantenga pulsada y seleccione INDIVIDUAL. 3.Pulse la tecla Digital nuevamente para ver el listado de usuarios. 4.Recorra por las opciones usando las teclas Up/Down, y presione el PTT.

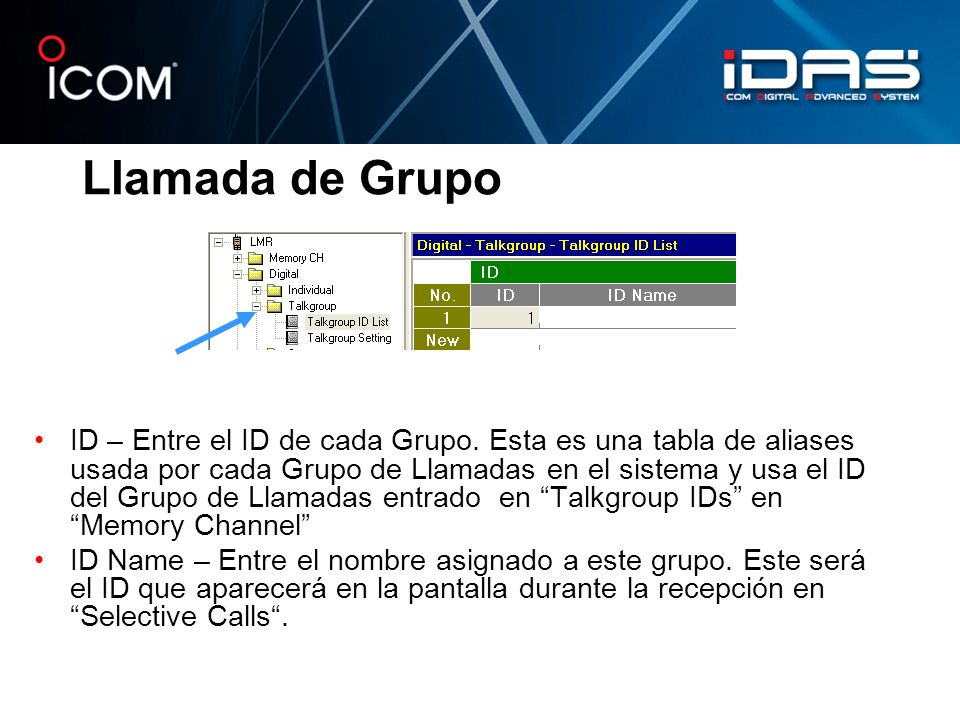

30 Llamada de Grupo ID – Entre el ID de cada Grupo. Esta es una tabla de aliases usada por cada Grupo de Llamadas en el sistema y usa el ID del Grupo de Llamadas entrado en Talkgroup IDs en Memory Channel ID Name – Entre el nombre asignado a este grupo. Este será el ID que aparecerá en la pantalla durante la recepción en Selective Calls.

31 Configuración de Llamadas de Grupo Block Decode Enable. Se le ofrecen dos opciones enable o Inhibit. Si selecciona inhibit solo los TalkGroups programados en Talk Group ID List son decodificados. Si selecciona Enable los numeros asignados en Block Decode (Min) y (Max) son decodificados

32 Configuración de Llamadas de Grupo En Talkgroup Display on Receive seleccione ON para que la identificación del Llamado de Grupo aparezca cuando una llamada es recibida En Reset Timer entre el numero de segundos que pasaran antes de regresar al modo de Llamado de Grupo

33 Demostración de llamada selectiva a Llamadas de Grupo Para hacer una llamada selectiva a un Grupo 1.Si la opción es INDIVIDUAL, pulse la tecla y mantenga pulsada y seleccione TALKGROUP. 2.Pulse la tecla Digital nuevamente para ver el listado de los Grupos. 3.Recorra por las opciones usando las teclas Up/Down, y presione el PTT.

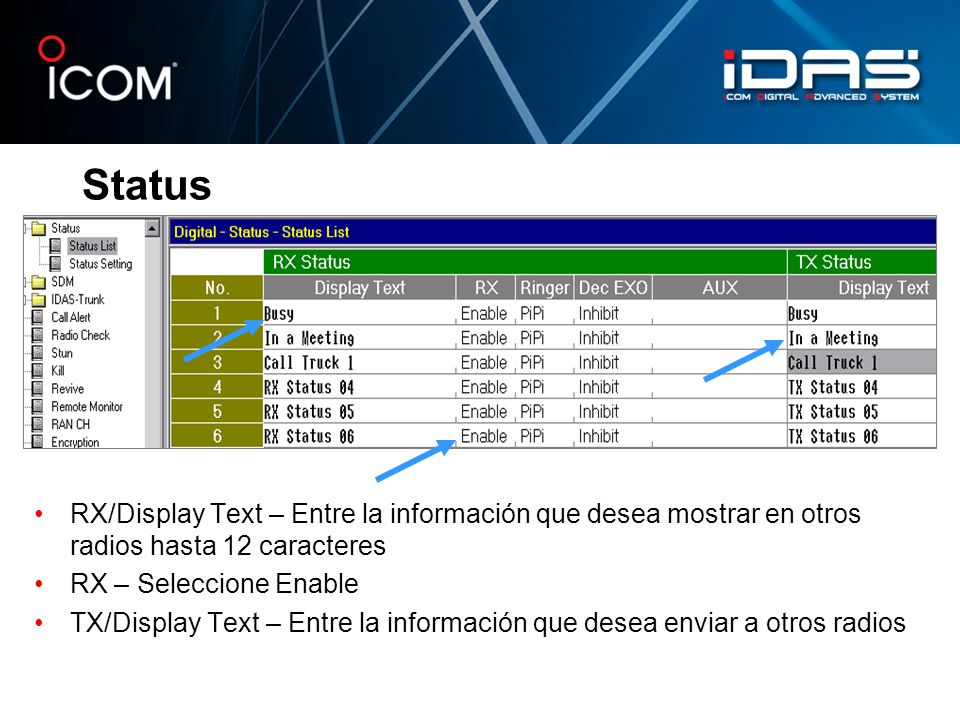

34 Status RX/Display Text – Entre la información que desea mostrar en otros radios hasta 12 caracteres RX – Seleccione Enable TX/Display Text – Entre la información que desea enviar a otros radios

35 Configuración de Status Allow Poll – Seleccione Enable si desea que otros radios lean el estado de su radio Poll TX – Seleccione Enable si desea usted averiguar el estado de otros radios

36 Demostración de Status Para enviar un mensaje de status 1.Pulse y mantenga pulsada la tecla Digital. La Pantalla mostrara brevemente INDIVIDUAL o TALKGROUP. 2.Si desea cambiar entre INDIVIDUAL o TALKGROUP, pulse y mantenga pulsada nuevamente hasta que su selección aparezca. Pulse la tecla Digital nuevamente y seleccione el canal deseado usando [UP/Down]. 3.Pulse la tecla Digital nuevamente y seleccione la opción de Status usando [UP/Down]. Pulse nuevamente y seleccione el status que desea transmitir usando [UP/Down]. 4.Pulse el PTT. Su Status será transmitido al grupo o radio seleccionado y aparecerá en la pantalla de ese radio.

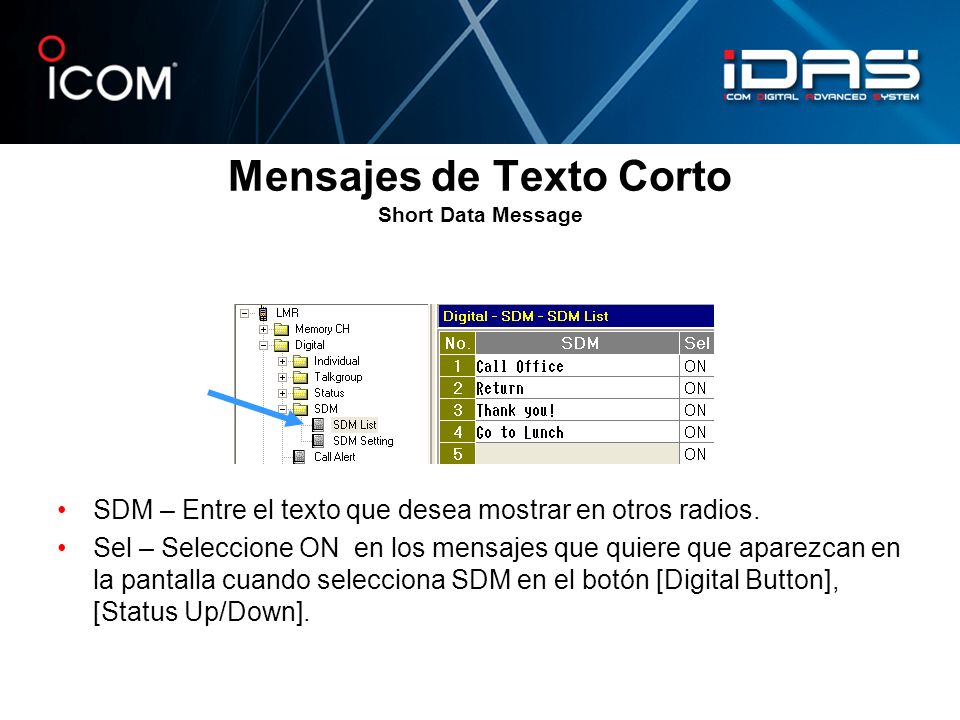

37 Mensajes de Texto Corto Short Data Message SDM – Entre el texto que desea mostrar en otros radios. Sel – Seleccione ON en los mensajes que quiere que aparezcan en la pantalla cuando selecciona SDM en el botón [Digital Button], [Status Up/Down].

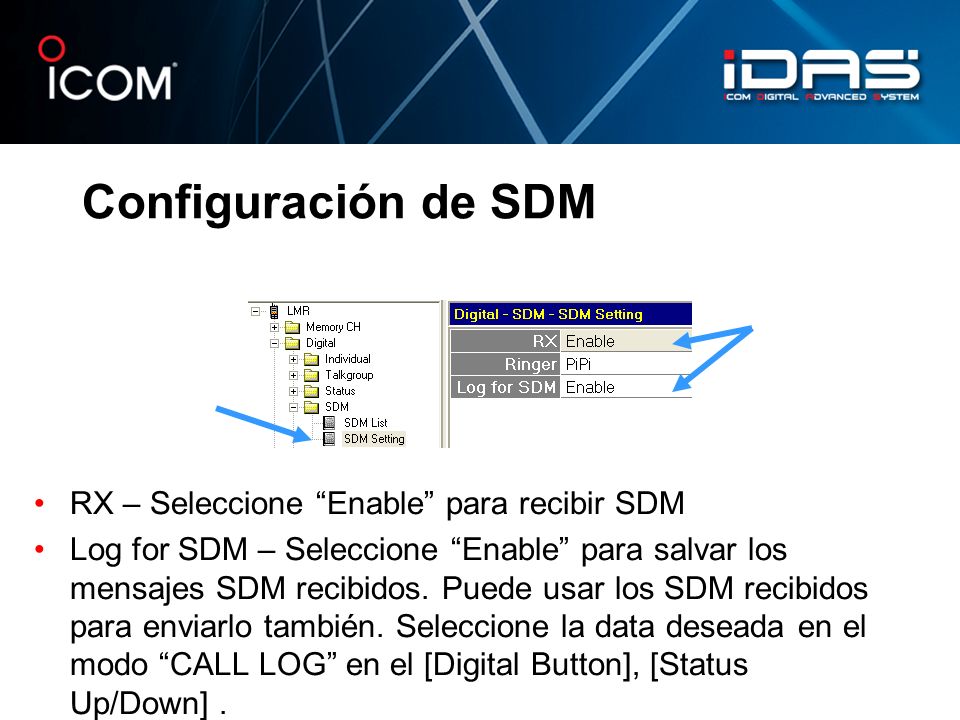

38 Configuración de SDM RX – Seleccione Enable para recibir SDM Log for SDM – Seleccione Enable para salvar los mensajes SDM recibidos. Puede usar los SDM recibidos para enviarlo también. Seleccione la data deseada en el modo CALL LOG en el [Digital Button], [Status Up/Down].

39 Demostración de SDM Para enviar un mensaje de SDM 1.Pulse y mantenga pulsada la tecla Digital. La Pantalla mostrara brevemente INDIVIDUAL o TALKGROUP. 2.Si desea cambiar entre INDIVIDUAL o TALKGROUP, pulse y mantenga pulsada nuevamente hasta que su selección aparezca. Pulse la tecla Digital nuevamente y seleccione el canal deseado usando [UP/Down]. 3.Pulse la tecla Digital nuevamente y seleccione la opción de MSG usando [UP/Down]. Pulse nuevamente rápidamente y seleccione el mensaje que desea transmitir usando [UP/Down]. 4.Pulse el PTT. Su mensaje será transmitido al grupo o radio seleccionado y aparecerá en la pantalla de ese radio.

40 Llamada de Alerta Call Alert RX – Seleccione Enable para poder recibir Call Alert TX – Seleccione Enable para poder transmitir a Call Alert Log for Call Alert – Seleccione Enablesi desea grabar el registro (log) de todas las llamadas de alerta recibidas

41 Demostración de Call Alert Para enviar un mensaje de SDM 1.Pulse y mantenga pulsada la tecla Digital. La Pantalla mostrara brevemente INDIVIDUAL o TALKGROUP. 2.Si desea cambiar entre INDIVIDUAL o TALKGROUP, pulse y mantenga pulsada nuevamente hasta que su selección aparezca. 3.Pulse la tecla Digital nuevamente y seleccione la opción de CALALERTusando [UP/Down]. 4.Pulse la tecla Digital rápidamente para volver al listado de ID y haga su selección usando los botones [UP/Down] 5.Pulse el PTT. Su mensaje CALL ALERT será transmitido al grupo o radio seleccionado CALLALERT y el ID de su radio aparecerá en la pantalla de ese radio. Su radio mostrara CA OK si fue exitoso o CA FAIL si falló.

42 Supervisión Remota de Radio Radio Check RX – Seleccione Enable para poder recibir un Radio Check TX – Seleccione Enable para poder transmitir un Radio Check

43 Demostración de Radio Check Para enviar un mensaje de Radio Check 1.Pulse y mantenga pulsada la tecla Digital. La Pantalla mostrara brevemente INDIVIDUAL o TALKGROUP. 2.Si desea cambiar entre INDIVIDUAL o TALKGROUP, pulse y mantenga pulsada nuevamente hasta que su selección aparezca. 3.Pulse la tecla Digital nuevamente y seleccione la opción de RADIOCHECKusando [UP/Down] 4.Pulse la tecla Digital rápidamente para volver al listado de ID y haga su selección usando los botones [UP/Down] 5.Pulse el PTT. Su radio mostrara CHK ACK si fue exitoso o CHK FAIL si falló.

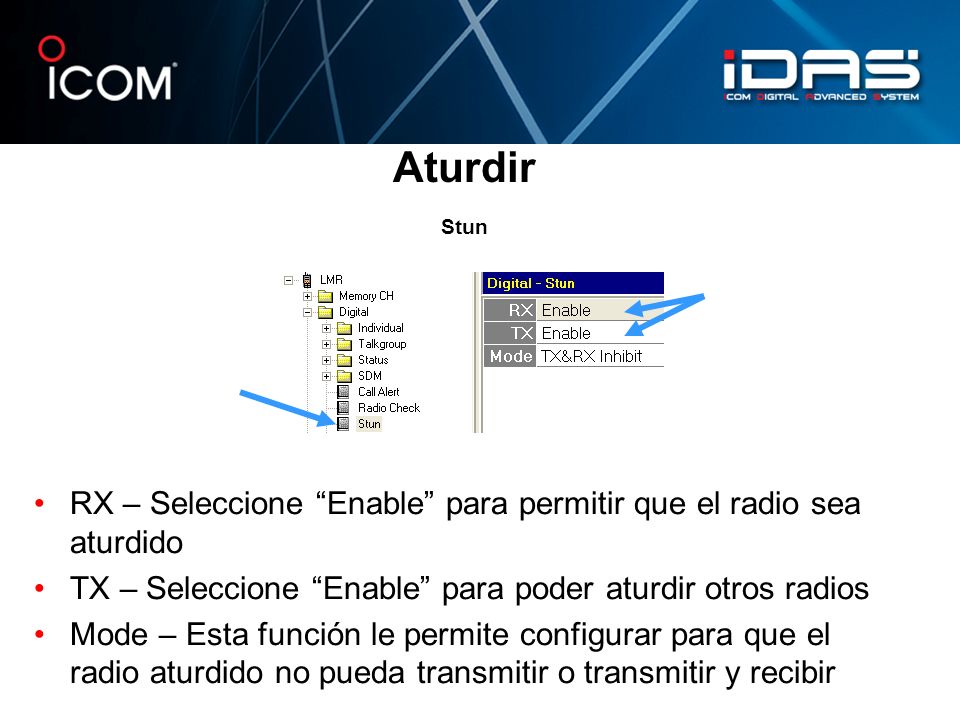

44 Aturdir Stun RX – Seleccione Enable para permitir que el radio sea aturdido TX – Seleccione Enable para poder aturdir otros radios Mode – Esta función le permite configurar para que el radio aturdido no pueda transmitir o transmitir y recibir

45 Demostración de Stun Para enviar un mensaje de Stun 1.Pulse y mantenga pulsada la tecla Digital. La Pantalla mostrara brevemente INDIVIDUAL o TALKGROUP. 2.Si desea cambiar entre INDIVIDUAL o TALKGROUP, pulse y mantenga pulsada nuevamente hasta que su selección aparezca. 3.Pulse la tecla Digital nuevamente y seleccione la opción de STUNusando [UP/Down] 4.Pulse la tecla Digital rápidamente para volver al listado de ID y haga su selección usando los botones [UP/Down] 5.Pulse el PTT. Su radio mostrara STN TX y luego STN ACK si fue exitoso o STN FAIL si falló.

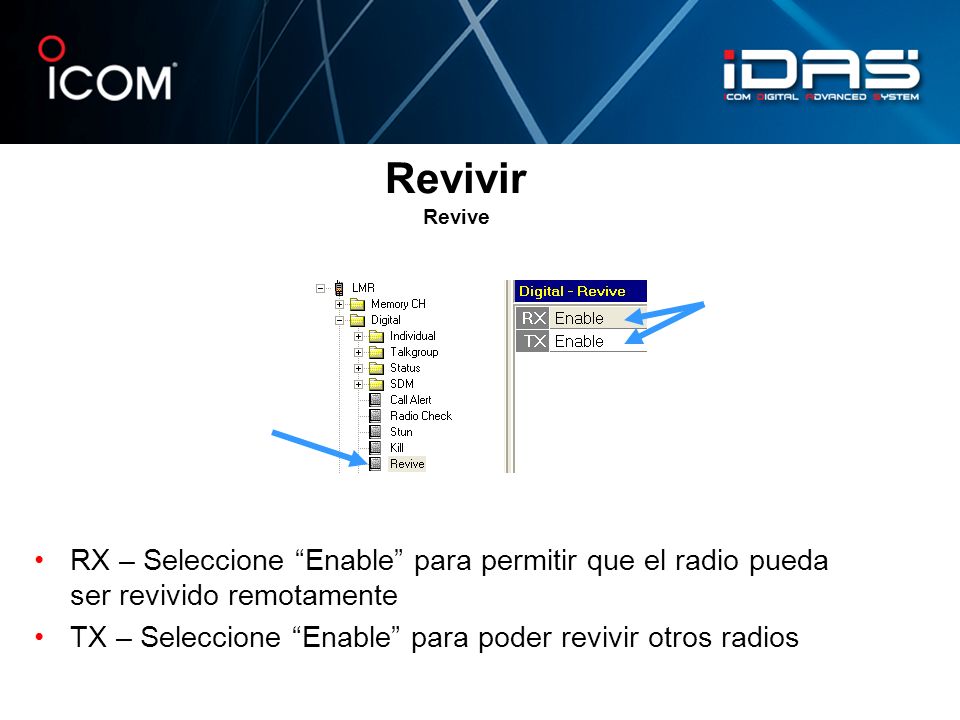

46 Revivir Revive RX – Seleccione Enable para permitir que el radio pueda ser revivido remotamente TX – Seleccione Enable para poder revivir otros radios

47 Demostración de Revive Para enviar un mensaje de Revive 1.Pulse y mantenga pulsada la tecla Digital. La Pantalla mostrara brevemente INDIVIDUAL o TALKGROUP. 2.Si desea cambiar entre INDIVIDUAL o TALKGROUP, pulse y mantenga pulsada nuevamente hasta que su selección aparezca. 3.Pulse la tecla Digital nuevamente y seleccione la opción de REVIVEusando [UP/Down] 4.Pulse la tecla Digital rápidamente para volver al listado de ID y haga su selección usando los botones [UP/Down] 5.Pulse el PTT. Su radio mostrara REV TX y luego REV ACK si fue exitoso o REV FAIL si falló.

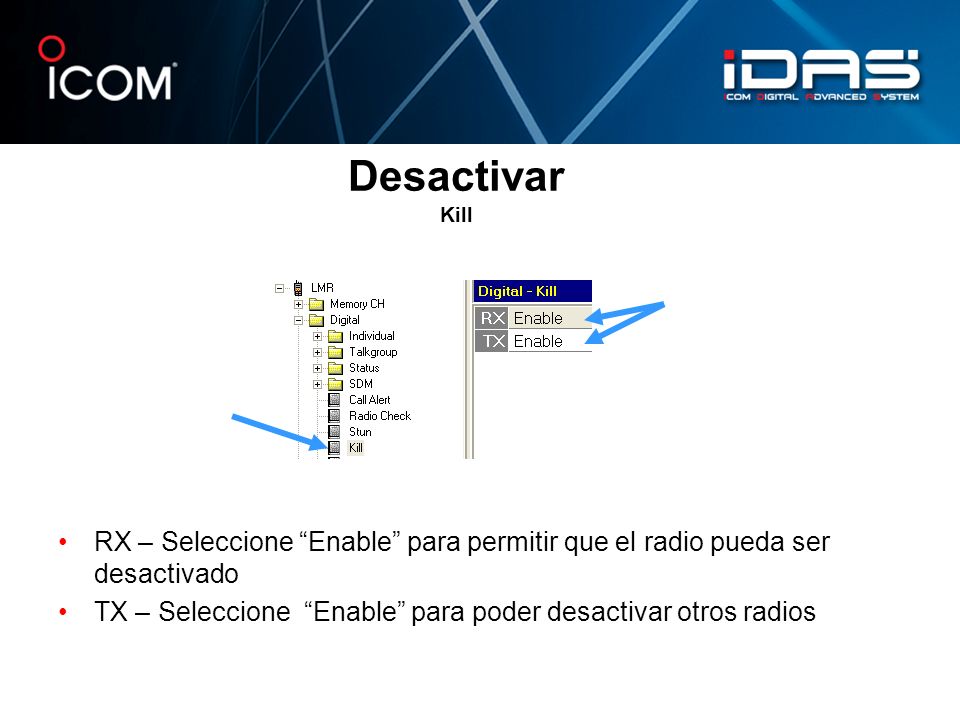

48 Desactivar Kill RX – Seleccione Enable para permitir que el radio pueda ser desactivado TX – Seleccione Enable para poder desactivar otros radios

49 Demostración de Kill Para enviar un mensaje de Kill 1.Pulse y mantenga pulsada la tecla Digital. La Pantalla mostrara brevemente INDIVIDUAL o TALKGROUP. 2.Si desea cambiar entre INDIVIDUAL o TALKGROUP, pulse y mantenga pulsada nuevamente hasta que su selección aparezca. 3.Pulse la tecla Digital nuevamente y seleccione la opción de KILLusando [UP/Down] 4.Pulse la tecla Digital rápidamente para volver al listado de ID y haga su selección usando los botones [UP/Down] 5.Pulse el PTT. Su radio mostrara KIL TX y luego KIL ACK si fue exitoso o KIL FAIL si falló.

50 Monitoreo Remote Remote Monitor RX – Seleccione Enable para permitir que su radio pueda ser monitoreado TX – Seleccione Enable para poder monitorear otros radios TX Timer(Sec) – Entre la cantidad de tiempo que desea monitorear

51 Demostración de Remote Monitor Para enviar un mensaje de Remote Monitor 1.Pulse y mantenga pulsada la tecla Digital. La Pantalla mostrara brevemente INDIVIDUAL o TALKGROUP. 2.Si desea cambiar entre INDIVIDUAL o TALKGROUP, pulse y mantenga pulsada nuevamente hasta que su selección aparezca. 3.Pulse la tecla Digital nuevamente y seleccione la opción de REM MONusando [UP/Down] 4.Pulse la tecla Digital rápidamente para volver al listado de ID y haga su selección usando los botones [UP/Down] 5.Pulse el PTT. Su radio mostrara REM TX y luego REM ACK si fue exitoso o REM FAIL si falló. El LED verde en su radio permanecerá encendido mientras haya audio en el radio siendo monitoreado.

52 Ventana de Opciones Option Window Send Data – Seleccione el tipo de data que va a ser transmitido simultáneamente con las transmisiones de audio a individuos o Llamadas de Grupo Talkgroup Display on RX – Seleccione ON si desea que el radio que recibe su señal muestre el ID del grupo de el transmisor Unit ID Display on RX – Seleccione ON si desea que el radio que recibe su señal muestre el ID del radio que esta transmitiendo Log – Seleccione Enable para guardar el registro de la llamada recibida

53 Trabajador Solitario Lone Worker Lone Worker ON (Min) – Entre el tiempo requerido para comenzar la opción de Trabajador Solitario, la opción es entre 0 y 255 min. Reminder (Sec) – Entre el tiempo requerido para comenzar la opción de transmisión de emergencia, la opción es entre 0 y 255 min. PTT Delay (Sec) – Entre el período de tiempo para retardar la transmisión después de oprimir el [PTT], durante la cuenta regresiva de emisión del pitido 0 a 25,5 seg.

54 Teclas y Pantalla Key & Display Status Up – Presione para seleccionar SDM with [CH Up / Down]. Scan B – Presione para comenzar o terminar la exploración (scan). Presione y sostenga para seleccionar la lista para explorar con [CH Up / Down]. Zone – Presione para seleccionar la zona con [CH Up / Down]. Emergency – para enviar una señal de emergencia. User Set Mode – Esta tecla le permite al usuario hacer cambios a la programación del radio. Digital Button – Presione para seleccionar aplicaciones digitales, Status / Messages, & target radio ID.

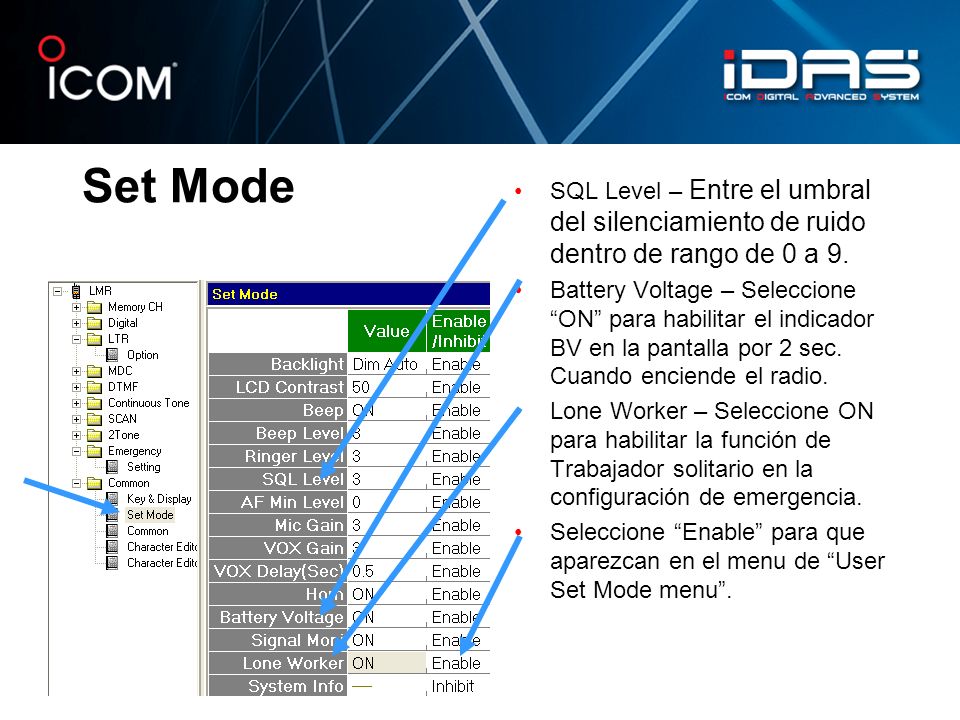

55 Set Mode SQL Level – Entre el umbral del silenciamiento de ruido dentro de rango de 0 a 9. Battery Voltage – Seleccione ON para habilitar el indicador BV en la pantalla por 2 sec. Cuando enciende el radio. Lone Worker – Seleccione ON para habilitar la función de Trabajador solitario en la configuración de emergencia. Seleccione Enable para que aparezcan en el menu de User Set Mode menu.

56 Preguntas y Respuestas ¡Gracias!
