1 RAFAEL RAMIREZ

2 El segmento de Barra soporta las cargas verticales mostradas. a) Determine las componentes de reacción en la articulación esférica A y la tensión en los cables de soporte BC y BD. b) Diseñe el eje (diámetro) bajo carga estática si N=2 c) Dibujar diagramas de cortante y flector Nota: Asumir un material.

3 Hagamos diagrama de cuerpo libre: Calculemos las tensiones T BD y T BC Hallemos los vectores de dirección y entonces las tensiones son:

4 Ax 4 KN 3 KN Ay A Y X Plano X-Y 2 m 1 m 1,5m 1 m Az Ax Z X B B 1 m A N N Plano X-Z Y A N B Z Ay Az 7 KN 1 m Plano Y-Z O punto O

5 Del Plano X-Y aplicando las condiciones de equilibrio tenemos: -Ay*(1m) + Ax*(1m) - 3KN*(3m) – 4KN*(4,5m) = 0 -Ay + Ax = 9KNm + 18 KNm -Ay + Ax = 27 KNm (1) Por condiciones de simetría TBD = TBC 2*(2/3 Tbd) + Ay – 3KN - 4KN = 0 Ay = 7KN – 4/3 Tbd (2) Ax – 1/3Tbd – 1/3 Tbc = 0 Ax = 2/3 Tbd (3) y Tbd = 3/2 Ax (4) Reemplazando (4) en (2) Ay = 7KN – 4/3*(3/2Ax) Ay = 7KN – 2Ax Ordenando Ay + 2Ax = 7KN (5), sumamos (1) y (5) Ay + 2Ax = 7KN - Ay + Ax = 27 KN ________________ 3Ax = 34 KN Ax = 34/3 KN Ax = 11,33 KN

6 Reemplazamos Ax = 11,33 KN en (1) - Ay + Ax = 27 KNm - Ay + 11,33 KN = 27 KNm Ay = -15,66 KN Haciendo en el plano Z-X tenemos que Az = 0 Las reacciones en A son: Ax = 11,33 KN, Ay = -15,66 KN, Az = 0 La reacción en A es : Hallemos los valores de las tensiones Tbd Y Tbc: De Ec (4) Tbd = 3/2 Ax y Ax = 11,33 KN Tbd = Tbc = 17 KN

7 Mo – 3KN(1,5m) – 4KN(3M) = 0 Mo = 16,5 KN Cortante Max = 7 KN Momento Max en O-N = 16,5 KNm Calculemos los diagramas de cortantes y momentos : La barra se puede considerar como una viga compuesta, consideremos el segmento O-N

8 Descomponiendo todas las fuerzas que actúan sobre A-O en sus componentes a lo largo de los ejes X´ - Y´ y rotando Ө = 45° con respecto a X-Y Calculemos los diagramas de cortantes y momentos del tramo O - A : Ay= -15,67 KN Y X O A 22,67 KN 11,34KN 1 m Ax= 11,33 KN ө = 45° Ro = 7 KN B 1 m 1,5m 2 m Mo = 16,5 KNm Y´ X´ Ay= -15,67 KN ө = 45° Ay-y´ ө A Ay-y´= 11 KN Ax= 11,33 KN ө A Ax-y´ Ax-y´ = 8 KN 11,34KN B ө My´ My´= 8 KN 22,67 KN ө Ny´ Ny´= 16 KN B O Ro = 7 KN Roy´ ө Roy´= 5 KN

9 M A = 0 Cortante Max = 19,09 KN Momento Max en O-N = -26,92 KNm Calculemos los diagramas de cortantes y momentos : La barra se puede considerar como una viga compuesta, consideremos el segmento A-O

10 El sistema mostrado tiene como objeto la elevación cargas por medio de un motor eléctrico, dos poleas y un tambor de elevación, colocado en un eje. Determinar: a) Potencia necesaria del motor en Hp. b) Diagramas de carga, flexión y torsión. c) Diseñar el diámetro del eje analizando efectos de torsión y flexión por separados. Nota: Asumir un material y un factor de seguridad N= 2

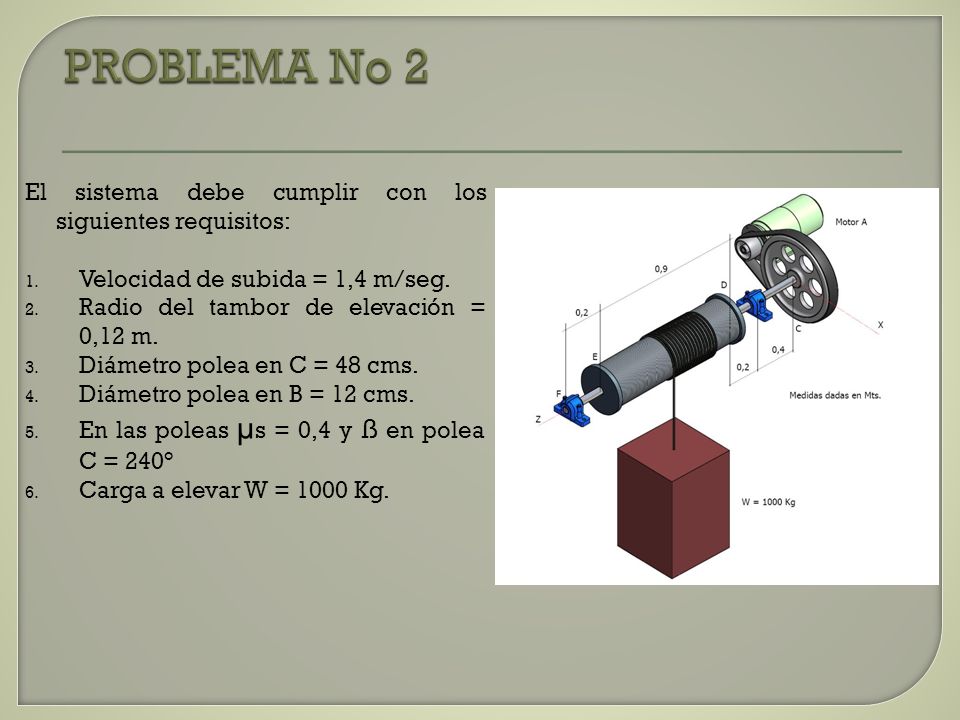

11 El sistema debe cumplir con los siguientes requisitos: 1. Velocidad de subida = 1,4 m/seg. 2. Radio del tambor de elevación = 0,12 m. 3. Diámetro polea en C = 48 cms. 4. Diámetro polea en B = 12 cms. 5. En las poleas µ s = 0,4 y ß en polea C = 240° 6. Carga a elevar W = 1000 Kg.

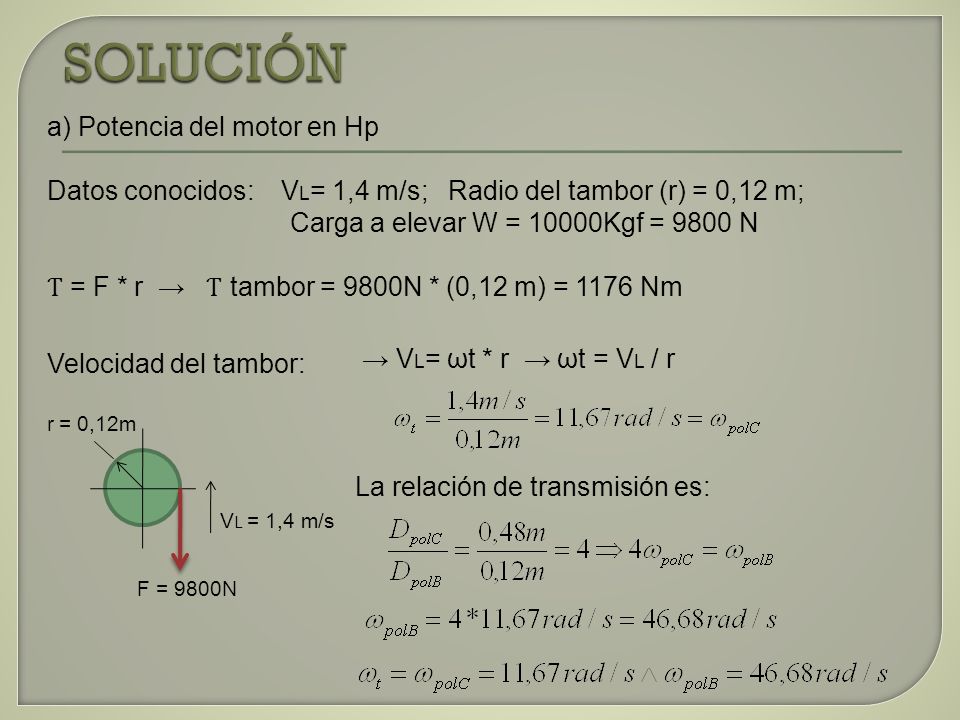

12 a) Potencia del motor en Hp Datos conocidos: V L = 1,4 m/s; Radio del tambor (r) = 0,12 m; Carga a elevar W = 10000Kgf = 9800 N Ƭ = F * r Ƭ tambor = 9800N * (0,12 m) = 1176 Nm Velocidad del tambor: F = 9800N V L = 1,4 m/s r = 0,12m V L = ωt * r ωt = V L / r La relación de transmisión es:

13 a) Potencia del motor en Hp Del tambor conocemos : Ƭ t = 1176 Nm; VL= 1,4 m/s Haciendo análisis de la polea C También sabemos que: μ s = 0,40 y ϐ = 240° = 4,19 rad reemp. (1) ec. En (2) ec. r = 0,24m Ƭ c = Ƭ t = 1176 Nm T2 *(0,24m) – T1*(0,24m) = 1176 Nm (T2 – T1)* 0,24m = 1176 Nm T2 = T1 (1) ec. 60° T1 T2 Ƭ t =1176 Nm C (2) ec. T 1 = 1129 N y T 2 = 6029 N

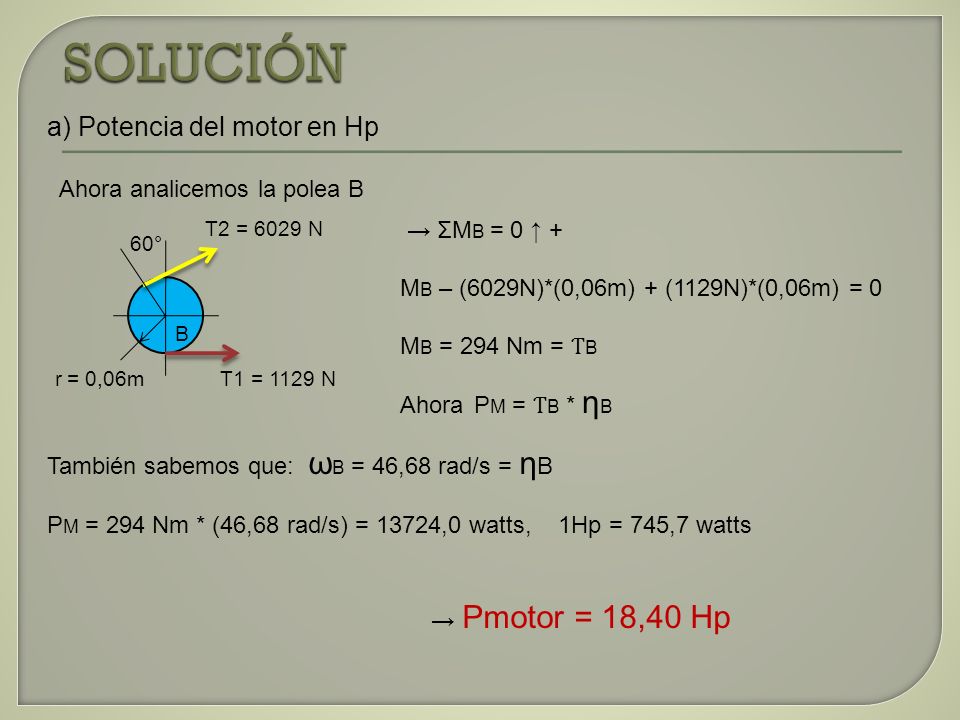

14 a) Potencia del motor en Hp Ahora analicemos la polea B También sabemos que: ω B = 46,68 rad/s = η B P M = 294 Nm * (46,68 rad/s) = 13724,0 watts, 1Hp = 745,7 watts Pmotor = 18,40 Hp r = 0,06m ΣM B = 0 + M B – (6029N)*(0,06m) + (1129N)*(0,06m) = 0 M B = 294 Nm = Ƭ B Ahora P M = Ƭ B * η B 60° T1 = 1129 N T2 = 6029 N B

15 b) Diagramas de Carga, Flexión y Torsión Calculemos todas las reacciones : 1. Tambor 2. Polea C F = 9800N r = 0,12m Ey Ey = 9800 N ; Ex = 0 ; Ez = 0 ΣM o = 0 + M E = 9800N*(0,12 m) M E = 1176 Nm MEME 60° = Ө Ө T2x T2y T2=6029N T1=1129N C Cx Cy r = 0,24m M Rc = M E = 1176 Nm T2x = T2*cos60°= 3014,5 N T2y = T2*sen60°= 5221,3N ΣFy = 0 + Cy – T2y = 0 Cy = T2y Cy = 5221,3 N ΣFx = 0 + Cx – T2x – T1 = 0 Cx = T2x + T1 = 3014,5 N N Cx = 4143,5 N

16 ΣFx = 0 + Cx + Dx +Ex + Fx = ,5 + Dx + Fx = 0 Dx + Fx = ,5 N (1) ΣFy = 0 + Cy + Dy – Ey + Fy = ,3N + Dy – 9800N + Fy = 0 Dy + Fy = 4578,7 N (2) b) Hagamos DCL del eje

17 ΣM F = N*(0,65m) + Dy*(1,3m) ,3 N*(1,7m) = Nm + Dy*(1,3m) ,21 Nm = 0 Dy = -1927,85 N Reemplazando Dy en (2) -1927,85 N + Fy = 4578,7 N Fy = 1927,85 N ,7 N Fy = 6506,55 N Plano Y - Z F ED C 0,65 0,40 Fy EyDyCy

18 ΣM F = 0 + Cx = 4143,52N -4143,52N*(1,7m) - Dx*(1,3m) = 0 Dx = -5418,45 N Reemplazando Dy en (1) -5418,45 N + Fx = ,52 N Fx = 5418,45 N ,52 N Fx = 1274,93 N Plano X - Z X 1,3 0,4 Fx DXDX Cx F C

19 Diagramas de Cortantes y Momentos

20 Sección Crítica: se encuentra en el punto E M = 4229,4 Nm V = 6506,52 N V = 1275 N M = 828,66 Nm MRMR M E = 1176 Nm X Y

21 Análisis para: a) Momentos My= 4229,4 Nm M = 828,66 Nm MRMR X Y M R = 4309,81 Nm b) Cortantes Vy= 6506,52 N Vx = 1275 N VRVR X Y V R = 6630,27 N

22 Análisis para: a) Torsión X Y M E = 1176 Nm Calculemos el esfuerzo flector equivalente: Calculemos el esfuerzo Torsor equivalente:

23 Calculemos ahora el esfuerzo de Diseño: Consideremos un acero Aisi 4140 con Sy =590 Mpa y un factor de diseño N= 2 Usando solver de Excel nos da un valor de r = 0,0267 m 27 mm Así el diámetro del eje será: Ф = 54 mm
