Tarjetas de Sonido Creative lanza al mercado el kit Game Blaster, que proporcionaba sonido a unos cuantos juegos de PC. Unos meses después Creative anunció

Presentaciones similares


Presentación del tema: "Tarjetas de Sonido Creative lanza al mercado el kit Game Blaster, que proporcionaba sonido a unos cuantos juegos de PC. Unos meses después Creative anunció"— Transcripción de la presentación:

1 Tarjetas de Sonido Creative lanza al mercado el kit Game Blaster, que proporcionaba sonido a unos cuantos juegos de PC. Unos meses después Creative anunció la tarjeta de sonido Sound Blaster que incluía una entrada para micrófono, una para parlantes y una para la interfaz MIDI. Hoy en día hay 2 tipos de placas de sonido, las onboard y las tarjetas de expansión PCI o ISA

2 Procesadores Intel

3 Tecnologia Hyper-Threading Intel brinda el avance de la tecnología Hyper-Threading a la plataforma computacional de escritorio. Esta nueva tecnología, junto con la microarquitectura Intel® NetBurst existente, está diseñada para proporcionar un desempeño superior aun en las aplicaciones y entornos más exigentes. El nombre de marca del procesador Pentium 4 refleja la tecnología y el desempeño innovador y combina las nuevas funciones innovadoras con la calidad Intel comprobada. La tecnología Hyper-Threading permite que un procesador físico ejecute de forma simultánea dos flujos de códigos separados (llamados subprocesos), aumentando de esa manera el uso del procesador y proporcionando una velocidad mayor de transmisión junto con un desempeño mejorado. De manera arquitectónica, el procesador Pentium 4 compatible con la tecnología Hyper-Threading consiste de dos procesadores lógicos (consulte la ilustración 1), cada uno de los cuales tiene su propio estado arquitectónico. El estado arquitectónico que se duplica en cada procesador lógico incluye los registros de datos, los registros de segmentos, los registros de control, los registros de depuración, y la mayoría de los MSR o registros específicos de modelo. Cada procesador lógico también tiene su propio controlador avanzado de interrupción programable o APIC. Después del arranque y la inicialización, cada procesador lógico puede ser detenido, interrumpido o dirigido para ejecutar un subproceso específico, independiente del otro procesador lógico en el núcleo del procesador Pentium 4.

4 Ilustración 1. Comparación de un procesador Pentium® 4 compatible con la tecnología Hyper-Threading con un sistema con un procesador doble tradicional

5 A diferencia de la configuración de un procesador doble tradicional (DP) que utiliza dos procesadores físicos separados (consulte la ilustración 1), los procesadores lógicos en un procesador Pentium 4 compatible con la tecnología Hyper-Threading comparten los recursos de ejecución del núcleo del procesador (consulte la ilustración 2), los cuales incluyen el motor de ejecución, los cachés, la interfaz del bus del sistema y el firmware. La tecnología Hyper-Threading está diseñada para mejorar el desempeño de los procesadores Pentium 4 incrementando el uso de los recursos de ejecución disponibles en la microarquitectura Intel® NetBurst y aprovechando la natural característica de subprocesos múltiples de los sistemas operativos contemporáneos

6 Ilustración 2. Recursos duplicados y compartidos de la microarquitectura Intel® NetBurst para procesadores Pentium® 4 compatibles con la tecnología Hyper-Threading

7 La mayoría de los sistemas operativos contemporáneos (incluso Microsoft* Windows* XP y Linux distribuyen su carga de trabajo entre procesos y subprocesos que pueden ser programados y distribuidos independientemente para ejecutarse en dos o más procesadores. La misma distribución de carga de trabajo se puede encontrar en muchas de las aplicaciones de subprocesos múltiples. La tecnología Hyper-Threading aprovecha el paralelismo de proceso y subproceso que se encuentra en los sistemas operativos contemporáneos y en las aplicaciones de subprocesos múltiples permitiendo que los subprocesos se ejecuten en procesadores lógicos separados. Las instrucciones de ambos subprocesos son distribuidas simultáneamente para ser ejecutadas por un procesador Pentium 4 utilizando la programación fuera de secuencia de las instrucciones para mantener ocupadas tantas unidades de ejecución como sean posibles durante cada ciclo del reloj. Los ambientes multitarea también se pueden beneficiar de la tecnología Hyper-Threading. Para un procesador, las aplicaciones simultáneas pueden parecerse a las cargas de trabajo de una aplicación de subprocesos múltiples, ya que cada programa emite un subproceso independiente para que sea ejecutado. La tecnología Hyper- Threading proporciona un aumento en la eficacia de procesamiento, la cual se transmite al usuario del equipo en la forma de una mejor receptividad y desempeño inmediato cuando se ejecutan aplicaciones simultáneas.

8 Para entender cómo la tecnología Hyper-Threading mejora el uso de los recursos, la ilustración 3 muestra un ejemplo que compara un sistema con un procesador único (SP) tradicional (Ilustración 3A), un sistema con un procesador doble (DP) tradicional (Ilustración 3B) y un sistema equipado con un procesador Pentium 4 compatible con la tecnología Hyper-Threading (Ilustración 3C). El sistema SP contiene un procesador superescalar que puede ejecutar hasta tres instrucciones por ciclo y permite que un solo subproceso ("Subproceso 1", que se muestra en color naranja) sea ejecutado en este procesador único (o físico). El sistema DP contiene dos procesadores superescalares que pueden cada uno ejecutar hasta tres instrucciones por ciclo y permite que dos subprocesos por separado se ejecuten en cada procesador (físico) ("Subproceso 1" y "Subproceso 2", se muestran respectivamente en color naranja y azul). Como se muestran en la ilustración 3A y 3B, cada caja dentro de cada procesador representa una unidad de ejecución. Cada conjunto de tres cajas horizontales dentro de cada procesador muestra cómo las tres unidades de ejecución están siendo utilizadas durante un ciclo de reloj específico. Si la caja es blanca, esa unidad de ejecución está inactiva durante un ciclo del reloj específico (por ejemplo, si una caja es blanca durante un ciclo del reloj, entonces un 1/3 de los recursos están inactivos y 2/3 de los recursos están siendo utilizados durante ese ciclo del reloj).

9 Los conjuntos verticales indican el uso de las tres unidades de ejecución a través del tiempo (durante los ciclos del reloj múltiples). Mientras más cajas blancas existan, menos eficaz será el uso de los recursos de ejecución. A veces todos los recursos de ejecución dentro de un procesador están siendo utilizados, y a veces existen recursos inactivos que están esperando debido a los fallos del caché, a las predicciones erradas de ramas, o a las dependencias de instrucciones por cada subproceso. La ilustración 3C muestra el resultado de un sistema equipado con el procesador Pentium 4 compatible con la tecnología Hyper-Threading. Esta configuración permite que el procesador Pentium 4 compatible con la tecnología Hyper-Threading ejecute de forma simultánea dos subprocesos separados ("Subproceso 1" y "Subproceso 2", se muestran respectivamente en color naranja y azul), un subproceso para cada procesador lógico.

10 El procesador Pentium 4 compatible con la la tecnología Hyper-Threading está utilizando las unidades de ejecución con más frecuencia y reduciendo el tiempo de inactividad del procesador. Se puede aumentar considerablemente el uso de recursos en el procesador Pentium 4 compatible con la tecnología Hyper- Threading dependiendo de cómo esté diseñada cada aplicación para utilizar los subprocesos y los recursos con el procesador. Por ejemplo, si una aplicación tiene subprocesos múltiples de tal manera que diferentes subprocesos pueden utilizar diferentes recursos en paralelo (tales como programar trabajos de cómputos intensivos de números enteros en un procesador lógico mientras ejecuta cómputos de coma flotante en otro), entonces, la velocidad de transmisión del procesador puede aumentar considerablemente. Los procesadores Pentium 4 compatibles con la tecnología Hyper-Threading aumentan la velocidad de transmisión del proceso de instrucciones y pueden aprovechar los recursos del procesador que de otra manera estarían inactivos, lo que mejora el desempeño tanto en las aplicaciones de subprocesos múltiples como en los ambientes multitareas.

11 Ilustración 3. Comparación de la ejecución en un sistema con un procesador único tradicional, en un sistema con un procesador doble tradicional y en un sistema equipado con el procesador Pentium® 4 compatible con la tecnología Hyper-Threading

12 Requisitos de los componentes de la plataforma La habilitación de la tecnología Hyper-Threading en un sistema equipado con el procesador Pentium 4 requiere todos los siguientes componentes de plataforma: Procesador Intel® Pentium® 4 compatible con la tecnología Hyper-Threading Una motherboard compatible con la tecnología Hyper-Threading Un sistema operativo que incluye la optimización para la tecnología Hyper- Threading Los requisitos anteriores se refieren específicamente a la integración de sistemas equipados con el procesador Pentium 4 compatibles con la tecnología Hyper-Threading. Nota: Antes de ensamblar un sistema basado en el procesador Pentium 4, consulte el manual de la motherboard, el manual del procesador en caja y la Descripción de la integración para los sistemas basados en el procesador Pentium 4 en formato de 478 pines o la Descripción de la integración para los sistemas basados en el procesador Pentium 4 en formato de recubrimiento 775 (la información siguiente está diseñada para ser un complemento de estos documentos).

13 Selección del procesador Los procesadores Pentium 4 que admiten la tecnología Hyper-Threading también admiten el bus de sistema de 533 MHz y 800 MHz (no todos los procesadores con bus de sistema de 533 MHz admiten la tecnología HT). Selección de la motherboard Las motherboards que se utilizan con los procesadores Pentium 4 que admiten la tecnología Hyper-Threading deben utilizar un chipset que admita la microarquitectura Intel NetBurst y la tecnología Hyper-Threading. La tabla 1 muestra una lista de los chipsets Intel® que admiten la microarquitectura Intel NetBurst y la tecnología Hyper-Threading. Nota: Asegúrese de que está utilizando una motherboard que admite la velocidad del bus de sistema especificada para el bus de sistema del procesador. Si no utiliza una motherboard adecuada podría ejecutar el procesador fuera de la especificación, lo cual anularía la garantía del procesador. Consulte con el fabricante de la motherboard acerca de la compatibilidad de ésta. Tabla 1. Chipsets Intel® compatibles con la tecnología Hyper-Threading

14 Las motherboards deben cumplir con las especificaciones eléctricas y mecánicas del procesador Pentium 4 como se indica en la hoja de datos. Además, el procesador Pentium 4 en formato de 478 pines debe ser utilizado en una motherboard con un zócalo micro-PGA (mPGA478B) de 478 pines. Es importante que se verifique que el modelo y la revisión de la motherboard admitan la velocidad del procesador Pentium 4 que se está utilizando. Es posible que se necesite una actualización del BIOS con el fin de que se reconozca y se inicialice correctamente la versión más reciente del procesador Pentium 4. Además, el BIOS debe incorporar procedimientos o mejorías para habilitar la capacidad de subprocesos múltiples para los procesadores Pentium 4 compatibles con la tecnología Hyper-Threading. Se podría requerir también una actualización del BIOS para asegurar la compatibilidad con la tecnología Hyper- Threading. Compatibilidad con sistemas operativos Equipos con sistemas operativos de Microsoft* Windows* Los siguientes sistemas operativos de escritorio incluyen optimizaciones para la tecnología Hyper-Threading y pueden llevar el nuevo logotipo del procesador Intel® Pentium® 4 con la tecnología Hyper-Threading: Microsoft* Windows* XP Professional Edition Microsoft* Windows* XP Home Edition

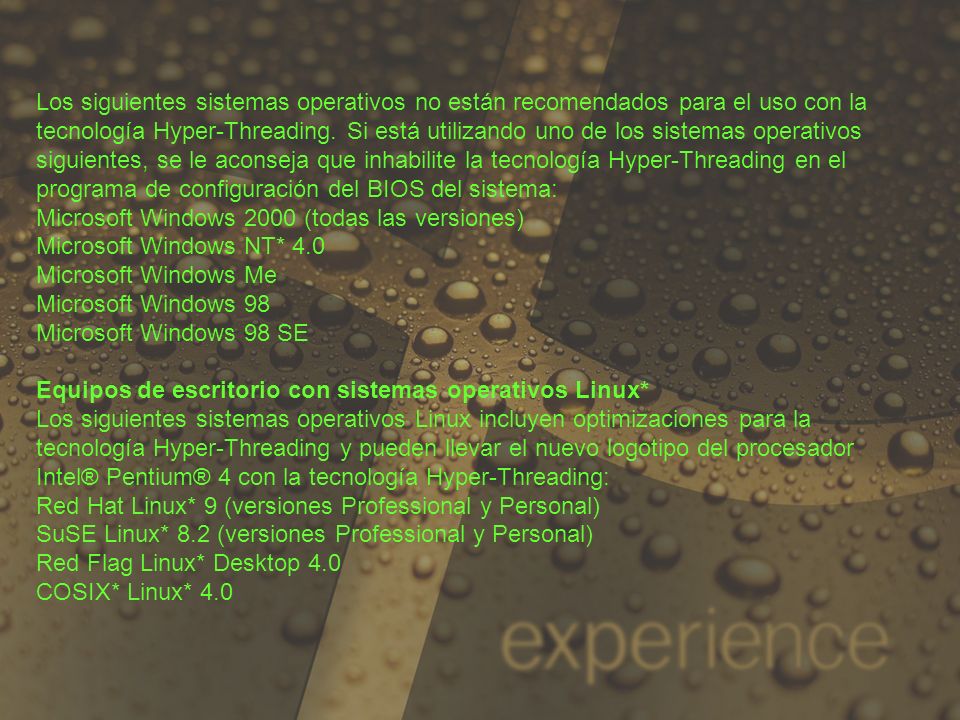

15 Los siguientes sistemas operativos no están recomendados para el uso con la tecnología Hyper-Threading. Si está utilizando uno de los sistemas operativos siguientes, se le aconseja que inhabilite la tecnología Hyper-Threading en el programa de configuración del BIOS del sistema: Microsoft Windows 2000 (todas las versiones) Microsoft Windows NT* 4.0 Microsoft Windows Me Microsoft Windows 98 Microsoft Windows 98 SE Equipos de escritorio con sistemas operativos Linux* Los siguientes sistemas operativos Linux incluyen optimizaciones para la tecnología Hyper-Threading y pueden llevar el nuevo logotipo del procesador Intel® Pentium® 4 con la tecnología Hyper-Threading: Red Hat Linux* 9 (versiones Professional y Personal) SuSE Linux* 8.2 (versiones Professional y Personal) Red Flag Linux* Desktop 4.0 COSIX* Linux* 4.0

16 Tenga en cuenta que a pesar de que otros sistemas operativos Linux podrían tener activada la tecnología HT, únicamente las distribuciones anteriores pueden, en estos momentos, llevar el logotipo del procesador Intel Pentium 4 con la tecnología Hyper-Threading. Si va a comprar un equipo de escritorio con un sistema operativo Linux diferente, consulte con el proveedor del equipo para determinar si éste incluye los componentes de sistema necesarios para utilizar la tecnología Hyper-Threading y para tener habilitada dicha tecnología. Configuración e integración de la tecnología Hyper-Threading Cuando integre un sistema equipado con el procesador Pentium 4 compatible con la tecnología Hyper-Threading, es importante asegurarse de que se cumplan todos los requisitos de los componentes de plataforma. Intel recomienda la siguiente secuencia de integración para habilitar de manera eficaz la tecnología Hyper-Threading: Habilite la tecnología Hyper-Threading en las configuraciones del BIOS Instale el sistema operativo Instale el Service Pack o parche más reciente Instale la utilidad de instalación INF Intel Instale los controladores más recientes

17 El orden de instalación recomendado es para asegurar la compatibilidad, funcionalidad y desempeño óptimo para los sistemas equipados con el procesador Pentium 4 compatibles con la tecnología Hyper-Threading. Habilite la tecnología Hyper-Threading en las configuraciones del BIOS Asegúrese de verificar la configuración predeterminada del BIOS antes de instalar el sistema operativo. Para su motherboard específica, asegúrese de que el conmutador para habilitar o inhabilitar la tecnología Hyper-Threading en las configuraciones del BIOS esté configurado adecuadamente para que la tecnología Hyper-Threading sea compatible. Si el BIOS no admite la tecnología Hyper- Threading y se instala un procesador Pentium 4 compatible con la tecnología Hyper-Threading en la motherboard, el conmutador para habilitar o inhabilitar la tecnología Hyper-Threading podría no estar presente. Asegúrese de que esté instalado el BIOS más reciente y que sea compatible con la tecnología Hyper- Threading. Luego, introduzca las configuraciones del BIOS y configure el conmutador para activar la función de la tecnología Hyper-Threading. Para las Desktop Boards Intel® que admiten la tecnología Hyper-Threading ésta se habilitará de manera predeterminada en las configuraciones del BIOS. Para comprobar que la tecnología Hyper-Threading está habilitada para las Desktop Boards Intel, entre a las configuraciones del BIOS y seleccione "Habilitar" bajo la selección de la tecnología Hyper-Threading (Consulte la ilustración 4).

18 Si el BIOS admite la tecnología Hyper-Threading y se instala un procesador Pentium 4 de 2,80 GHz (o inferior) sin la tecnología Hyper-Threading en una Desktop Board Intel, el conmutador de la tecnología Hyper-Threading estará en gris e inhabilitada de manera predeterminada. Ilustración 4. Habilitación de la tecnología Hyper- Threading en las configuracion es del BIOS para las Desktop Boards Intel®

19 Instale el sistema operativo Instale el sistema operativo. Instale el Service Pack o parche más reciente Intel recomienda el uso del Service Pack 1 (SP1) con Windows* XP Home o XP Professional. Siempre es recomendable que se utilice la versión más reciente del sistema operativo. Además, Microsoft ha incorporado varias funciones en SP1 para Windows XP para solucionar los problemas de aplicaciones comunes y mejorar la compatibilidad con entornos MP, lo que incluye la tecnología Hyper- Threading. El Service Pack 1 de Windows XP está disponible en el sitio Web: Instale la utilidad de instalación INF Intel Al igual que todos los chipsets Intel nuevos, existen varios recursos en los chipsets Intel que no son reconocidos automáticamente por algunos sistemas operativos de Microsoft Windows. Es muy importante que se instale la utilidad INF para poder optimizar el desempeño de la plataforma con los sistemas equipados con el procesador Intel Pentium 4 que utilizan Microsoft Windows XP. Además, es muy importante que se instale primero la utilidad INF antes de instalar otros controladores.

20 Instale los controladores más recientes Los controladores actualizados podrían incluir correcciones y/u optimizaciones de compatibilidad con la tecnología Hyper-Threading. Descargue e instale los controladores más recientes del sitio Web del proveedor. Verificación de la tecnología Hyper-Threading en Windows* XP Determine si la tecnología Hyper-Threading está habilitada en Windows XP mirando el historial de gráfico del Administrador de tareas de la CPU o el Administrador de dispositivos. Verificación de la tecnología Hyper-Threading utilizando el administrador de tareas de Windows XP Se habilita la tecnología Hyper-Threading si se encuentran dos historiales de gráficos de uso de la CPU dentro del administrador de tareas de Windows XP. Si se muestra únicamente un gráfico de la CPU y la tecnología Hyper- Threading está habilitada en las configuraciones del BIOS, entonces, asegúrese de que el Service Pack 1 (o superior) de Microsoft Windows XP esté correctamente instalado. Se mostrará únicamente un historial de gráfico de la CPU en el administrador de tarea si la tecnología de Hyper-Threading está inhabilitada en las configuraciones del BIOS.

21 Siga estos pasos para verificar que la tecnología Hyper-Threading está habilitada en el administrador de tareas de Windows XP: Haga clic con el botón derecho en la barra de herramientas Haga clic en Administrador de tareas Haga clic en la ficha de Desempeño Ilustración 5. Verificación de la tecnología Hyper-Threading en el administrador de tareas de Windows* XP

22 Verificación de la tecnología Hyper-Threading en el administrador de tareas de Windows* XP Se habilita la tecnología de Hyper-Threading si hay dos procesadores listados en el administrador de tareas de Windows XP. Únicamente se instalará un controlador del procesador si se inhabilita la tecnología Hyper-Threading en las configuraciones del BIOS. Nota: Es muy importante que se instale la utilidad INF más reciente para poder optimizar el desempeño de la plataforma en los sistemas equipados con el procesador Intel Pentium 4 que utilizan Microsoft Windows XP. Siga estos pasos para verificar que la tecnología Hyper-Threading está habilitada en el administrador de dispositivos de Windows XP: Haga clic en Menú de Inicio Haga clic en Panel de control Haga doble clic en Sistema Haga clic en la ficha de Hardware Haga clic en Administrador de dispositivos Haga doble clic en Procesadores

23 Ilustración 6. Verificación de la tecnología Hyper-Threading en el administrador de dispositivos de Windows* XP

24 Consideraciones sobre el software El software existente desarrollado para los procesadores Intel se ejecutará en los procesadores Pentium 4 compatibles con la tecnología Hyper-Threading. A pesar de que las aplicaciones existentes se ejecutarán correctamente en el procesador Pentium 4 compatible con la tecnología Hyper-Threading, algunas aplicaciones podrían requerir simples modificaciones de código las cuales se recomiendan para obtener el beneficio óptimo de la tecnología Hyper- Threading. Los integradores de sistemas deben verificar que el software que han seleccionado es la versión más reciente y que contiene optimizaciones para los procesadores Pentium 4 compatibles con la tecnología Hyper- Threading. Las aplicaciones optimizadas con el código de subprocesos múltiples mostrarán mayores beneficios de desempeño en los sistemas equipados con los procesadores Pentium 4 compatibles con la tecnología Hyper-Threading. Además, el procesador Pentium 4 compatible con la tecnología Hyper- Threading también ofrecerá mejorías de desempeño en los ambientes multitareas (ejecución de aplicaciones simultáneas). La tecnología Hyper- Threading puede mejorar el ambiente multitareas reduciendo el tiempo de respuesta y ejecutando programas simultáneos de manera más eficiente.
