1 CONFINAMIENTO Y REFORESTACIÓN DE LOS JALES MINERALES ALREDEDOR DE LA LAGUNA LA ZACATECANA PROYECTO DESARROLLO INSTITUCIONAL PARA LA GESTIÓN DE SITIOS.

Presentaciones similares


Presentación del tema: "1 CONFINAMIENTO Y REFORESTACIÓN DE LOS JALES MINERALES ALREDEDOR DE LA LAGUNA LA ZACATECANA PROYECTO DESARROLLO INSTITUCIONAL PARA LA GESTIÓN DE SITIOS."— Transcripción de la presentación:

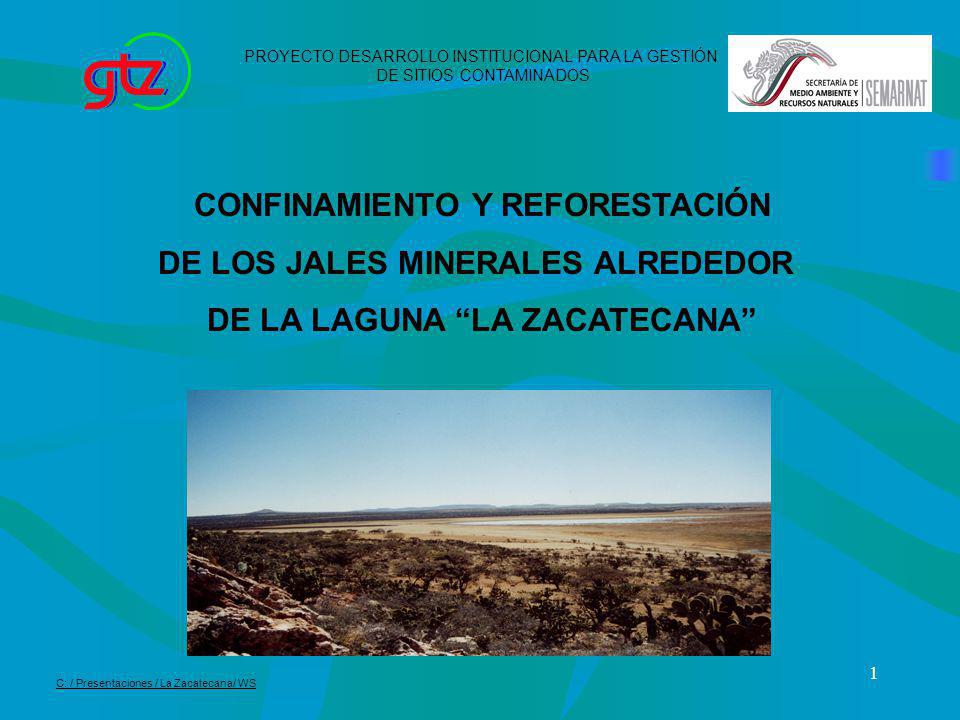

1 1 CONFINAMIENTO Y REFORESTACIÓN DE LOS JALES MINERALES ALREDEDOR DE LA LAGUNA LA ZACATECANA PROYECTO DESARROLLO INSTITUCIONAL PARA LA GESTIÓN DE SITIOS CONTAMINADOS C: / Presentaciones / La Zacatecana/ WS

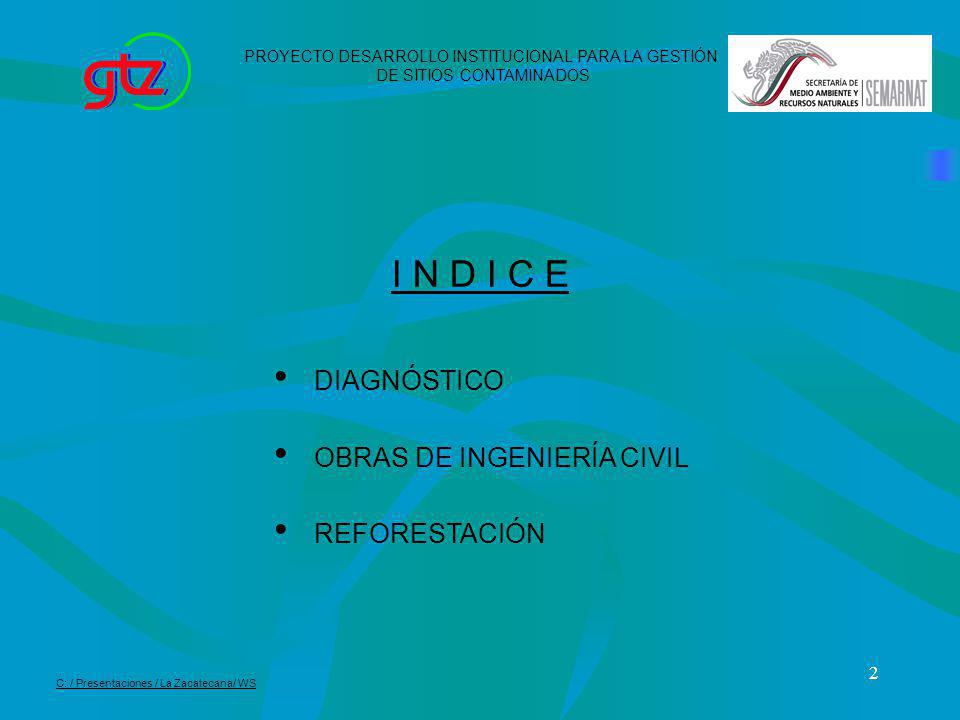

2 2 DIAGNÓSTICO OBRAS DE INGENIERÍA CIVIL REFORESTACIÓN I N D I C E PROYECTO DESARROLLO INSTITUCIONAL PARA LA GESTIÓN DE SITIOS CONTAMINADOS C: / Presentaciones / La Zacatecana/ WS

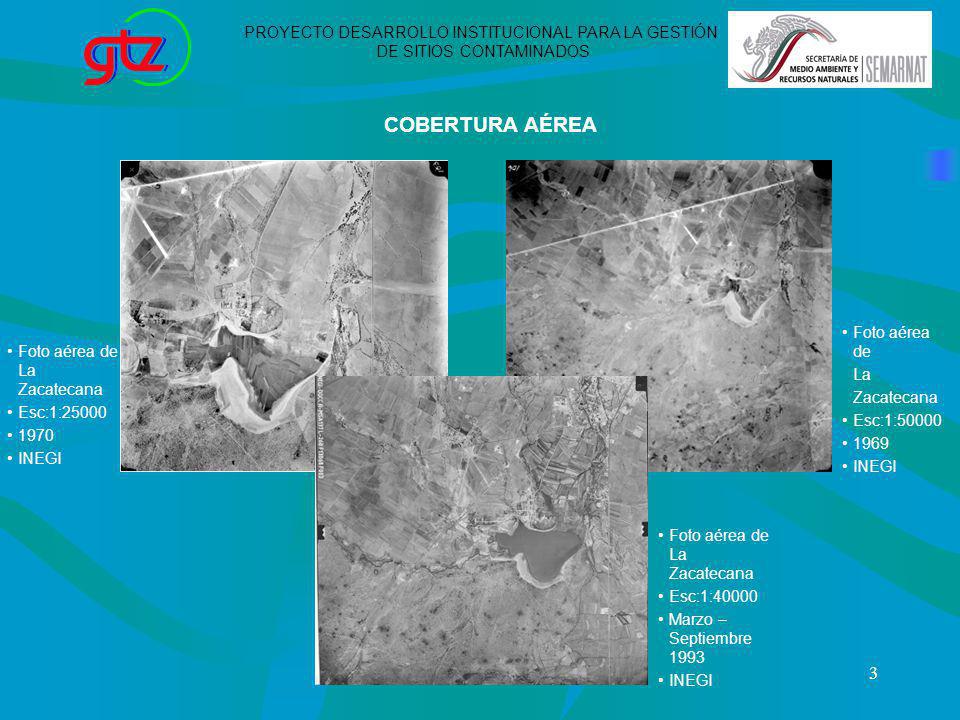

3 3 PROYECTO DESARROLLO INSTITUCIONAL PARA LA GESTIÓN DE SITIOS CONTAMINADOS COBERTURA AÉREA Foto aérea de La Zacatecana Esc:1: INEGI Foto aérea de La Zacatecana Esc:1: INEGI Foto aérea de La Zacatecana Esc:1:40000 Marzo – Septiembre 1993 INEGI

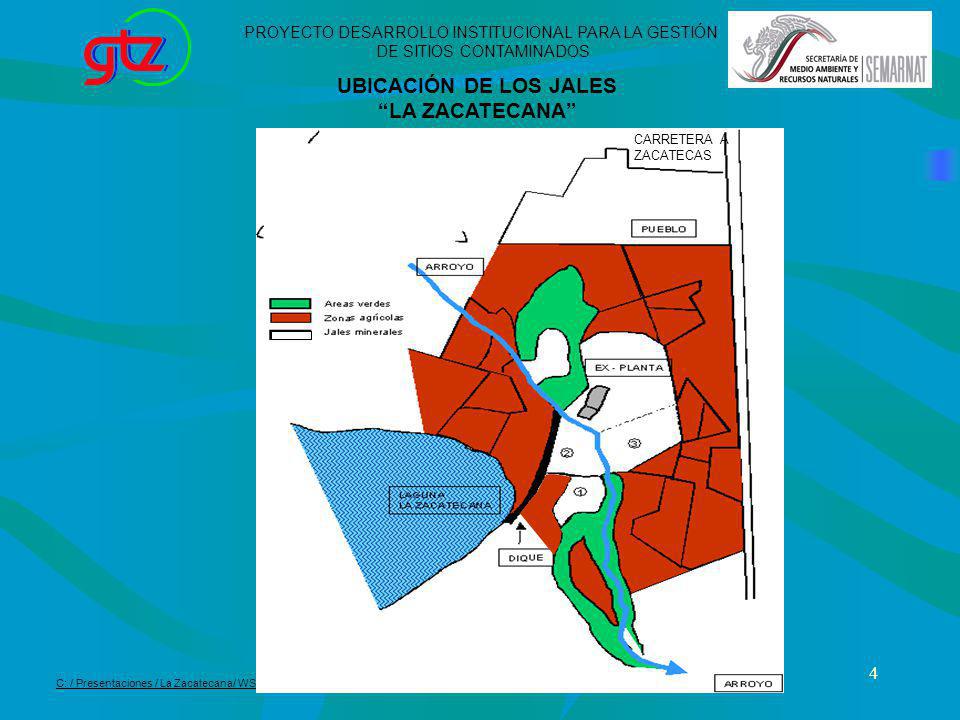

4 4 UBICACIÓN DE LOS JALES LA ZACATECANA PROYECTO DESARROLLO INSTITUCIONAL PARA LA GESTIÓN DE SITIOS CONTAMINADOS C: / Presentaciones / La Zacatecana/ WS N CARRETERA A ZACATECAS

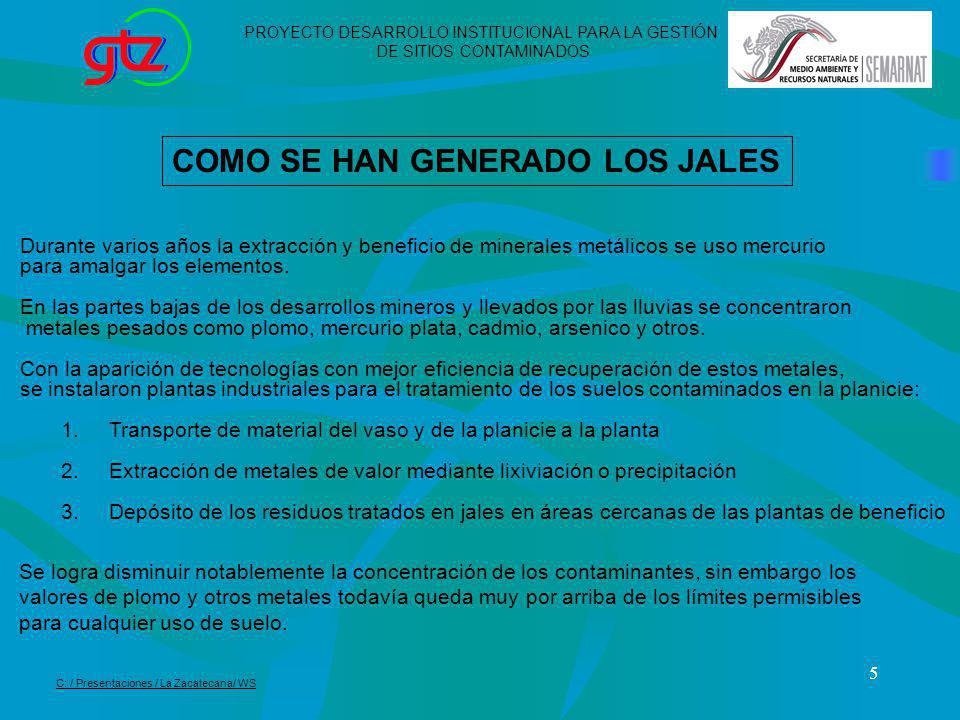

5 5 COMO SE HAN GENERADO LOS JALES Durante varios años la extracción y beneficio de minerales metálicos se uso mercurio para amalgar los elementos. En las partes bajas de los desarrollos mineros y llevados por las lluvias se concentraron metales pesados como plomo, mercurio plata, cadmio, arsenico y otros. Con la aparición de tecnologías con mejor eficiencia de recuperación de estos metales, se instalaron plantas industriales para el tratamiento de los suelos contaminados en la planicie: 1.Transporte de material del vaso y de la planicie a la planta 2.Extracción de metales de valor mediante lixiviación o precipitación 3.Depósito de los residuos tratados en jales en áreas cercanas de las plantas de beneficio Se logra disminuir notablemente la concentración de los contaminantes, sin embargo los valores de plomo y otros metales todavía queda muy por arriba de los límites permisibles para cualquier uso de suelo. PROYECTO DESARROLLO INSTITUCIONAL PARA LA GESTIÓN DE SITIOS CONTAMINADOS C: / Presentaciones / La Zacatecana/ WS

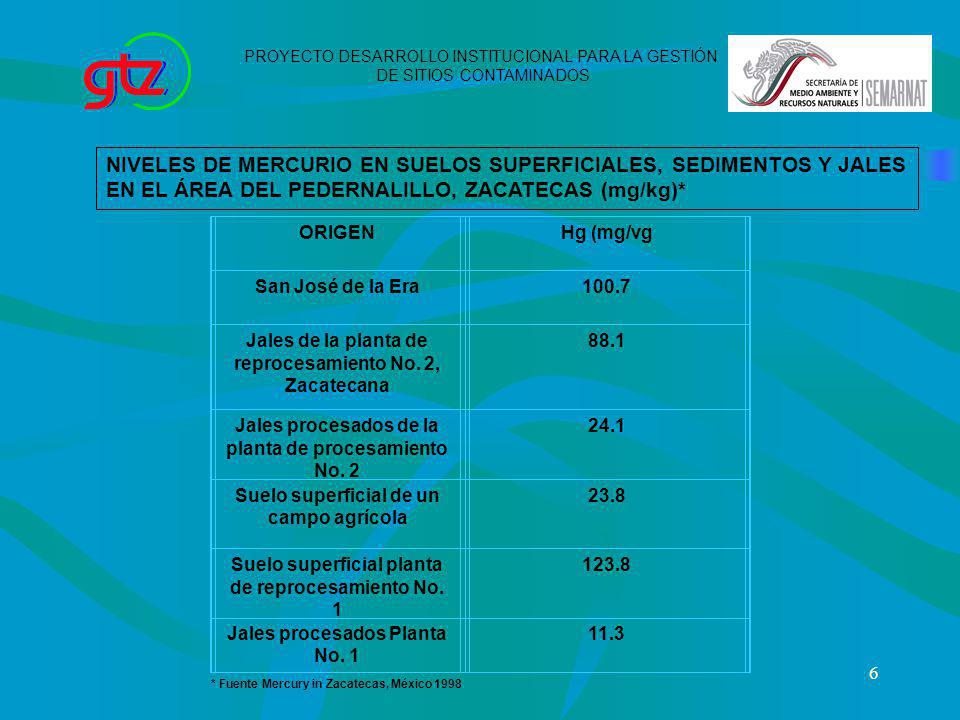

6 6 NIVELES DE MERCURIO EN SUELOS SUPERFICIALES, SEDIMENTOS Y JALES EN EL ÁREA DEL PEDERNALILLO, ZACATECAS (mg/kg)* ORIGENHg (mg/vg San José de la Era100.7 Jales de la planta de reprocesamiento No. 2, Zacatecana 88.1 Jales procesados de la planta de procesamiento No Suelo superficial de un campo agrícola 23.8 Suelo superficial planta de reprocesamiento No Jales procesados Planta No * Fuente Mercury in Zacatecas, México 1998 PROYECTO DESARROLLO INSTITUCIONAL PARA LA GESTIÓN DE SITIOS CONTAMINADOS

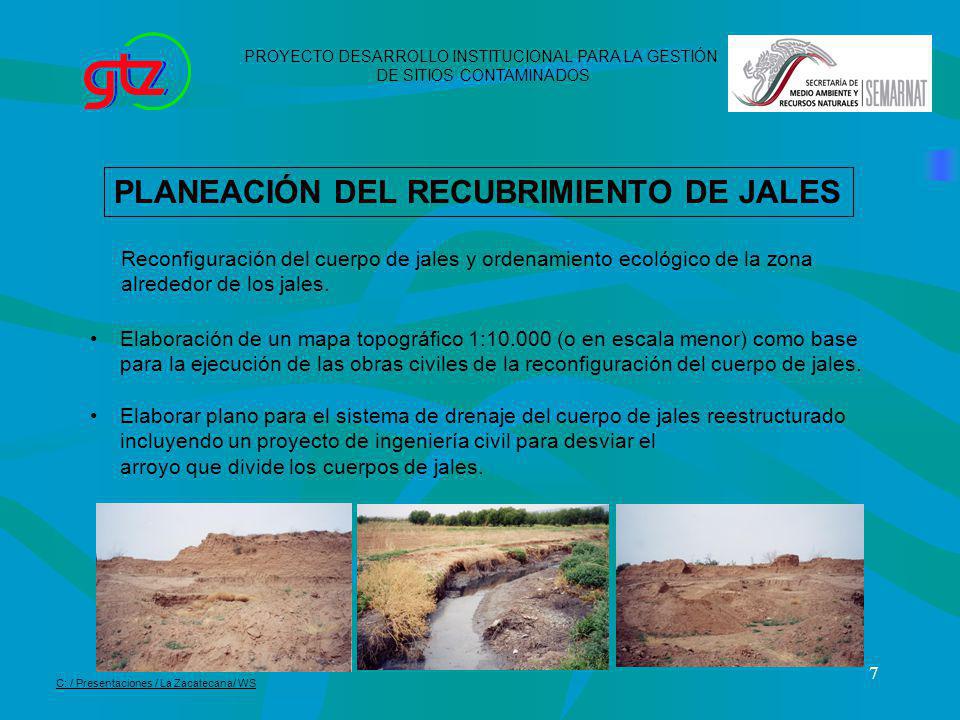

7 7 PLANEACIÓN DEL RECUBRIMIENTO DE JALES Reconfiguración del cuerpo de jales y ordenamiento ecológico de la zona alrededor de los jales. Elaboración de un mapa topográfico 1: (o en escala menor) como base para la ejecución de las obras civiles de la reconfiguración del cuerpo de jales. Elaborar plano para el sistema de drenaje del cuerpo de jales reestructurado incluyendo un proyecto de ingeniería civil para desviar el arroyo que divide los cuerpos de jales. PROYECTO DESARROLLO INSTITUCIONAL PARA LA GESTIÓN DE SITIOS CONTAMINADOS C: / Presentaciones / La Zacatecana/ WS

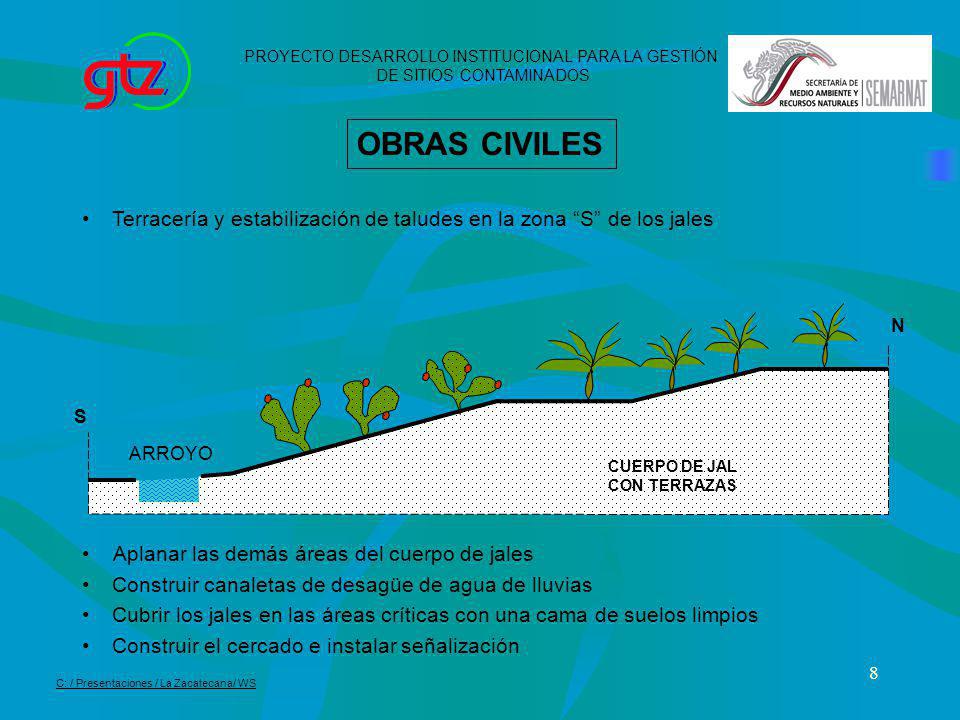

8 8 OBRAS CIVILES Terracería y estabilización de taludes en la zona S de los jales Aplanar las demás áreas del cuerpo de jales Construir canaletas de desagüe de agua de lluvias Cubrir los jales en las áreas críticas con una cama de suelos limpios Construir el cercado e instalar señalización PROYECTO DESARROLLO INSTITUCIONAL PARA LA GESTIÓN DE SITIOS CONTAMINADOS C: / Presentaciones / La Zacatecana/ WS CUERPO DE JAL CON TERRAZAS S N ARROYO

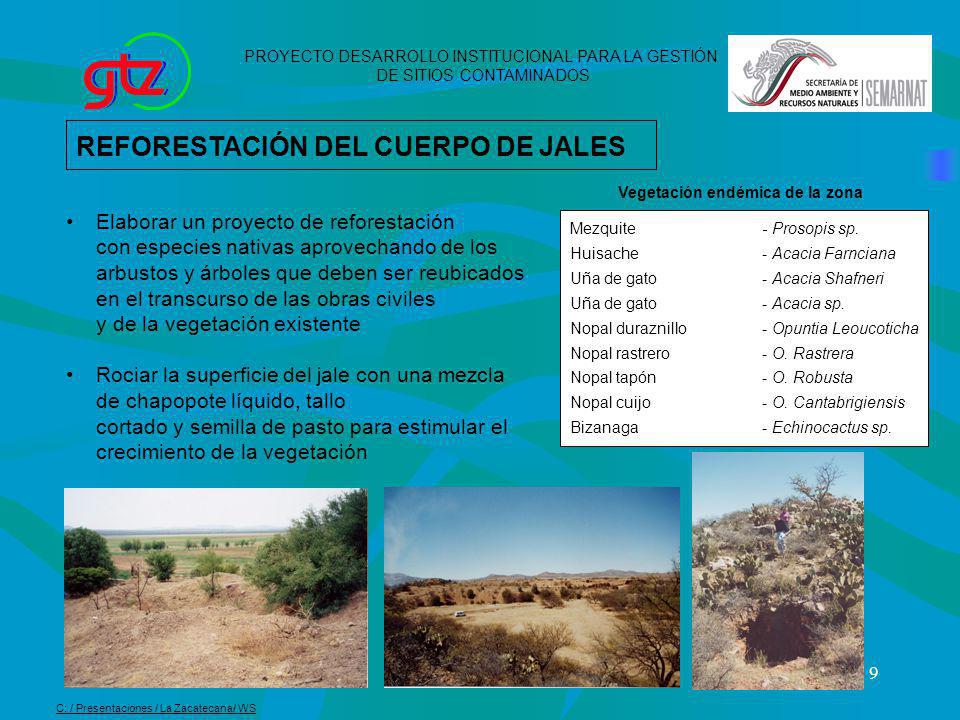

9 9 REFORESTACIÓN DEL CUERPO DE JALES Elaborar un proyecto de reforestación con especies nativas aprovechando de los arbustos y árboles que deben ser reubicados en el transcurso de las obras civiles y de la vegetación existente Rociar la superficie del jale con una mezcla de chapopote líquido, tallo cortado y semilla de pasto para estimular el crecimiento de la vegetación PROYECTO DESARROLLO INSTITUCIONAL PARA LA GESTIÓN DE SITIOS CONTAMINADOS C: / Presentaciones / La Zacatecana/ WS Mezquite- Prosopis sp. Huisache- Acacia Farnciana Uña de gato- Acacia Shafneri Uña de gato- Acacia sp. Nopal duraznillo- Opuntia Leoucoticha Nopal rastrero- O. Rastrera Nopal tapón- O. Robusta Nopal cuijo- O. Cantabrigiensis Bizanaga- Echinocactus sp. Vegetación endémica de la zona

10 10 CREACIÓN DE UN PARQUE RECREATIVO Limpieza del sitio de los residuos sólidos y de la basura existente Saneamiento del río, incluyendo las riberas del mismo, aguas abajo de la presa Siembra de vegetación endémica Letreros con información ecológica del sitio y del desarrollo de los trabajos de recuperación. Construcción de un área recreativa PROYECTO DESARROLLO INSTITUCIONAL PARA LA GESTIÓN DE SITIOS CONTAMINADOS C: / Presentaciones / La Zacatecana/ WS
