Presentación del tema: "Electrodos para registros superficiales Electrodos de placa metálica. Electrodos de placa metálica. Electrodos de succión. Electrodos de succión. Electrodos."— Transcripción de la presentación:

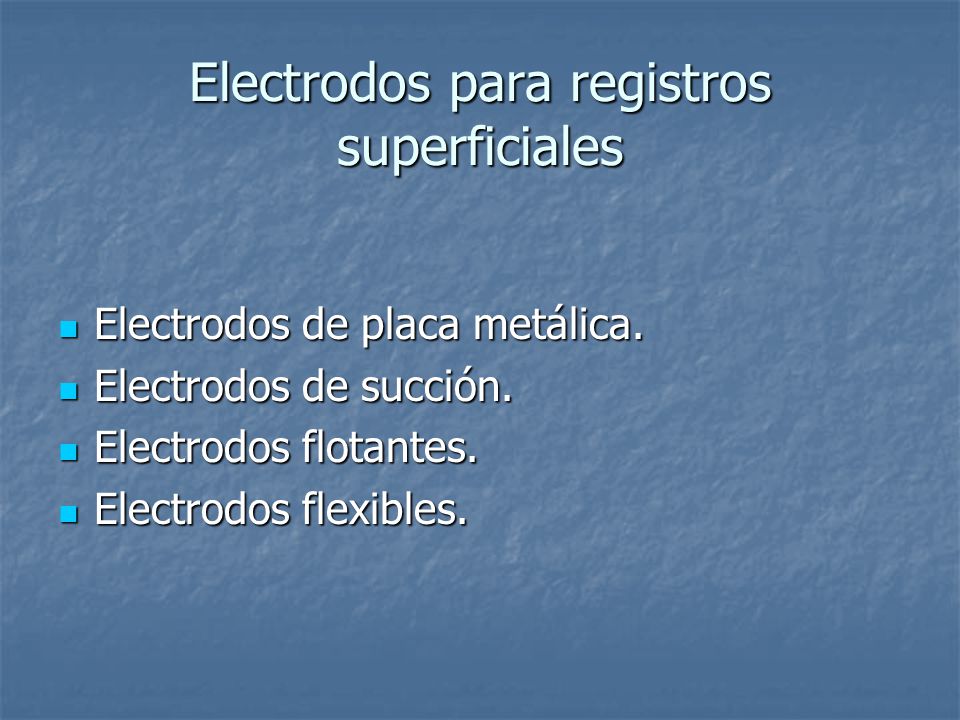

1 Electrodos para registros superficiales Electrodos de placa metálica. Electrodos de placa metálica. Electrodos de succión. Electrodos de succión. Electrodos flotantes. Electrodos flotantes. Electrodos flexibles. Electrodos flexibles.

2 Electrodos de placa metálica Placa semicilíndrica: empleado en extremidades Placa semicilíndrica: empleado en extremidades

3 Electrodos de placa metálica Disco metálico: empleado en el pecho para monitorizar largo tiempo Disco metálico: empleado en el pecho para monitorizar largo tiempo

4 Electrodos de placa metálica Desechables: Tiene disco y gel incorporado Desechables: Tiene disco y gel incorporado

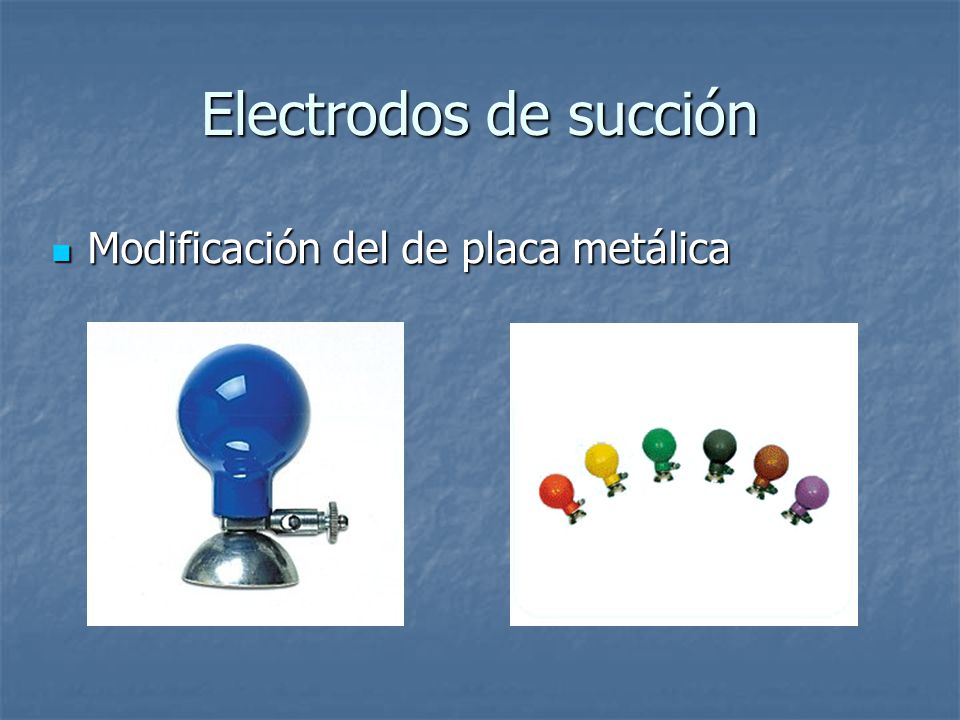

5 Electrodos de succión Modificación del de placa metálica Modificación del de placa metálica

6 Electrodos flotantes Mejoran el artefacto por movimiento Mejoran el artefacto por movimiento Double-sided Adhesive-tape ring Insulating package Metal disk Electrolyte gel in recess (a)(b) Snap coated with Ag-AgCl External snap Plastic cup Tack Plastic disk Foam pad Capillary loops Dead cellular material Germinating layer Gel-coated sponge

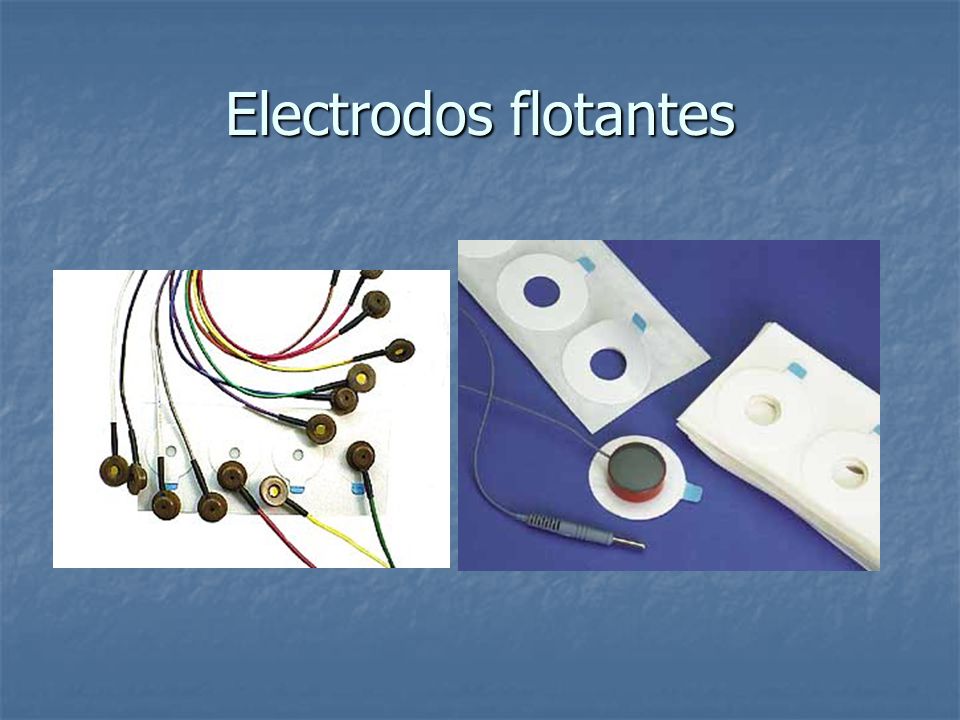

7 Electrodos flotantes

8 Electrodos flexibles Se ajustan a la estructura corporal Se ajustan a la estructura corporal

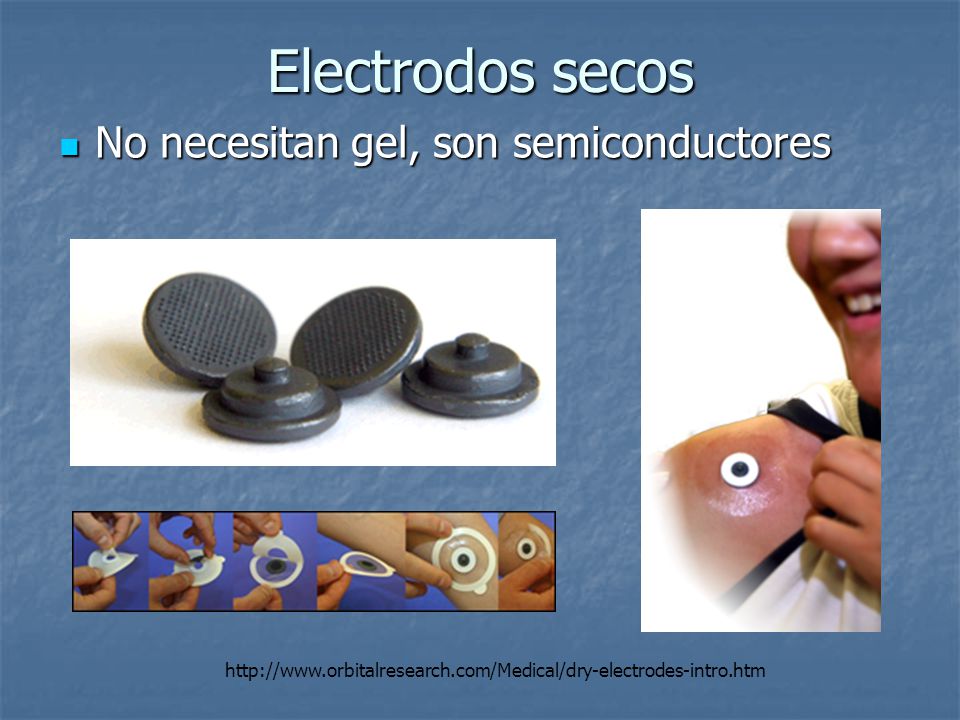

9 Electrodos secos No necesitan gel, son semiconductores No necesitan gel, son semiconductores

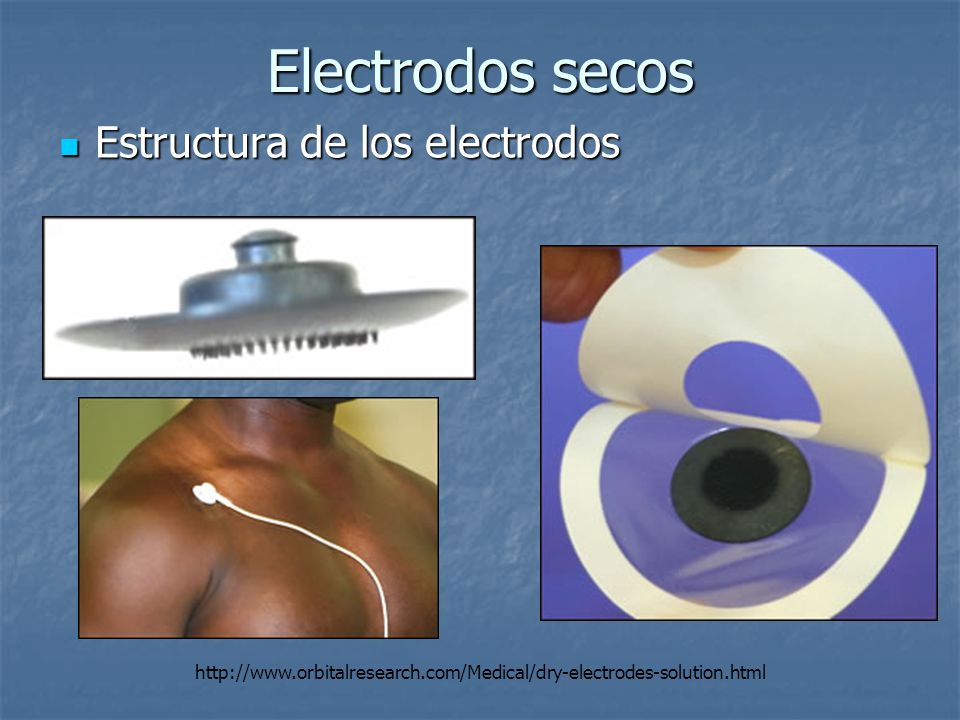

10 Electrodos secos Estructura de los electrodos Estructura de los electrodos

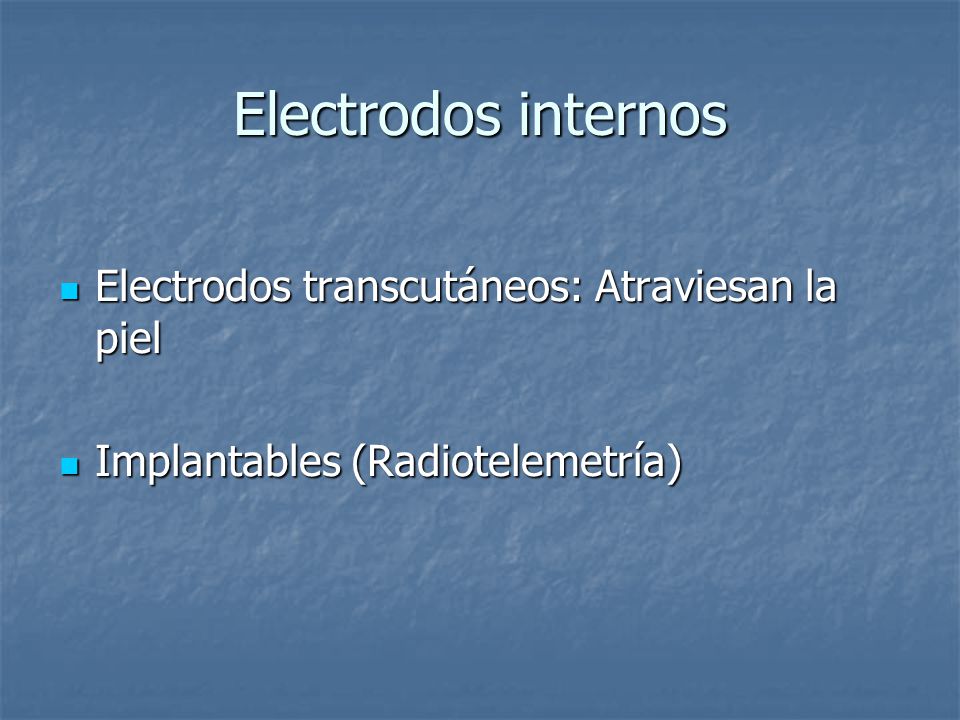

11 Electrodos internos Electrodos transcutáneos: Atraviesan la piel Electrodos transcutáneos: Atraviesan la piel Implantables (Radiotelemetría) Implantables (Radiotelemetría)

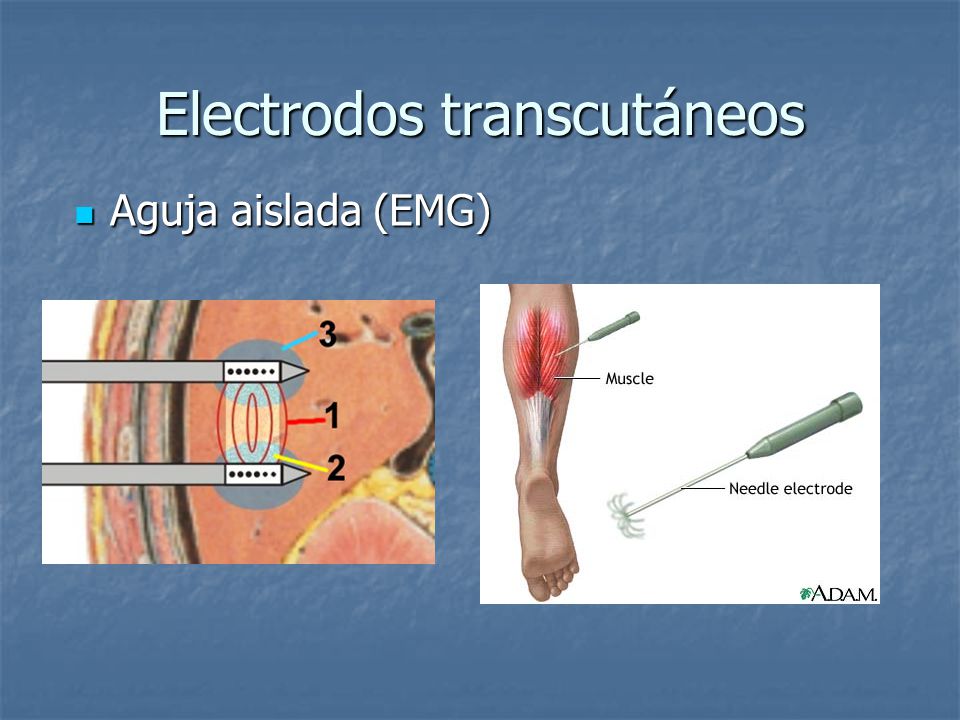

12 Electrodos transcutáneos Aguja aislada (EMG) Aguja aislada (EMG)

13 Electrodos transcutáneos Aguja coaxial (ECG cirugía) Aguja coaxial (ECG cirugía)

14 Electrodos transcutáneos Aguja coaxial bipolar Aguja coaxial bipolar

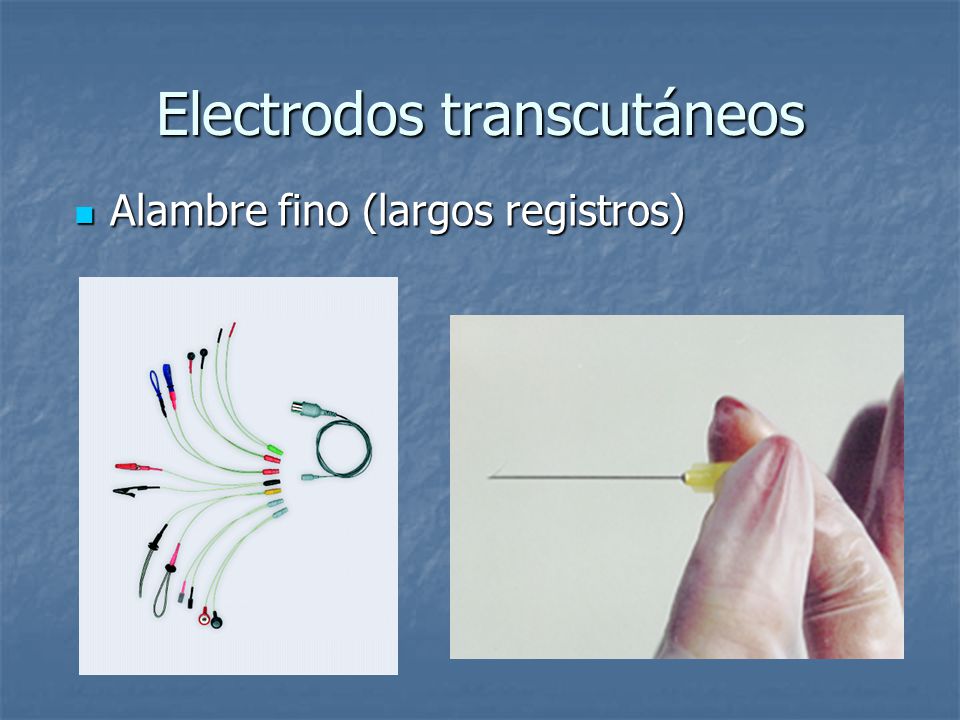

15 Electrodos transcutáneos Alambre fino (largos registros) Alambre fino (largos registros)

16 Electrodos transcutáneos Electrodos trancutáneos de monitoreo fetal Electrodos trancutáneos de monitoreo fetal

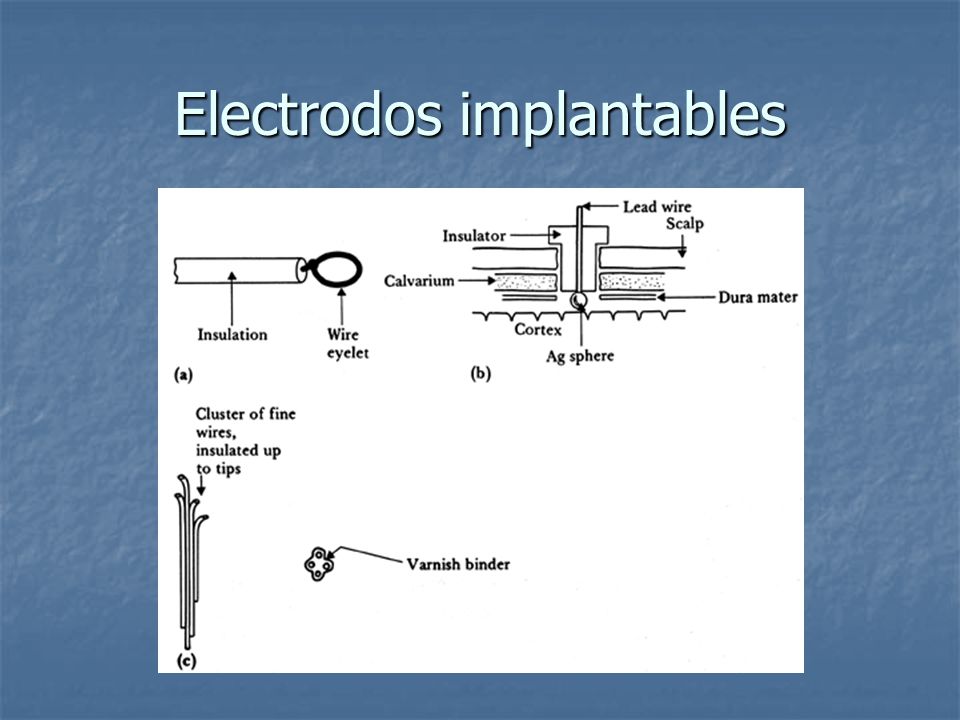

17 Electrodos implantables

18 Arreglos de electrodos Ag/AgCl electrodes Base Insulated leads (a) Contacts Insulated leads (b) Base Ag/AgCl electrodes (c) Tines Base Exposed tip

19 Microelectrodos Principio Principio

20 Microelectrodos Microelectrodo metálico Microelectrodo metálico

21 Microelectrodos Microelectrodo metálicos soportados Microelectrodo metálicos soportados

22 Microelectrodos Electrodos de micropipeta Electrodos de micropipeta

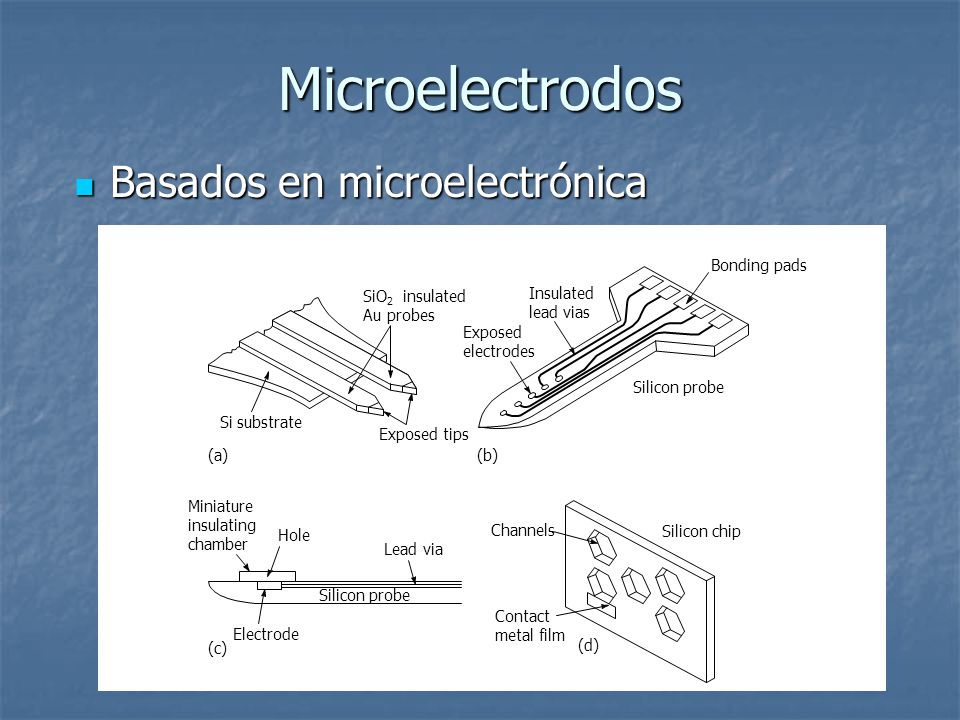

23 Microelectrodos Basados en microelectrónica Basados en microelectrónica Bonding pads Si substrate Exposed tips Lead via Channels Electrode Silicon probe Silicon chip Miniature insulating chamber Contact metal film Hole SiO 2 insulated Au probes Silicon probe Exposed electrodes Insulated lead vias (b) (d) (a) (c)

24 Propiedades eléctricas de los microelectrodos Microelectrodos de metal Microelectrodos de metal Metal rod Tissue fluid Membrane potential N C B (a) N = Nucleus C = Cytoplasm A Reference electrode Insulation CdCd Cell membrane B (b) A R mb R ma E mb E ma E mp RiRi ReRe C mb C ma C di C d2 RsRs CwCw E mp Membrane and action potential C ma R ma C d + C w E ma - E mb E 0 A (c) B

25 Propiedades eléctricas de los microelectrodos Microelectrodos de metal Microelectrodos de metal Rma: Resistencia metal-electrolito Cma: Capacitancia metal-electrolito Ema: Potencial metal-electrolito Emb: Potencial electrolito-referencia Cd: Capacitancia distribuida Cw: Capacitancia alambres y conectores

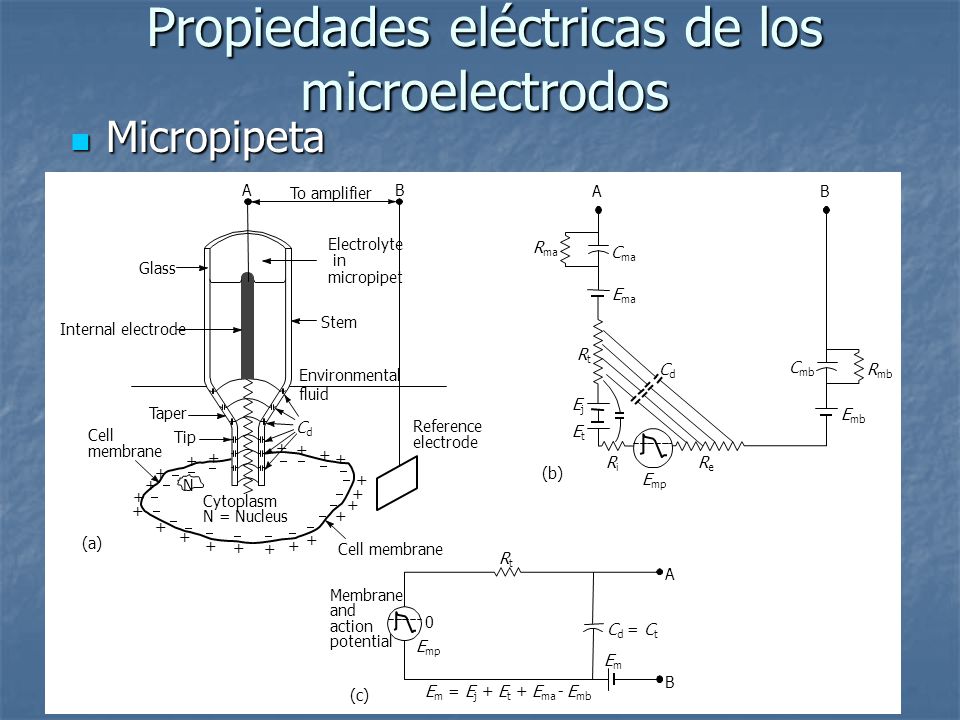

26 Propiedades eléctricas de los microelectrodos Micropipeta Micropipeta Cell membrane Tip Taper Internal electrode Glass AB To amplifier Electrolyte in micropipet Stem (a) Reference electrode Cell membrane Cytoplasm N = Nucleus N Environmental fluid CdCd E ma R ma RtRt RiRi ReRe (b) E mp E mb R mb C mb EjEj EtEt C ma CdCd AB RtRt EmEm A B Membrane and action potential (c) E mp E m = E j + E t + E ma - E mb C d = C t 0

27 Propiedades eléctricas de los microelectrodos Micropipeta Micropipeta Rt: Resistencia electrolito mango Cd: Capacitancia distribuida Ej: potencial de juntura líquida Et: potencial de punta Ema, Emb: Potencial definidos como antes

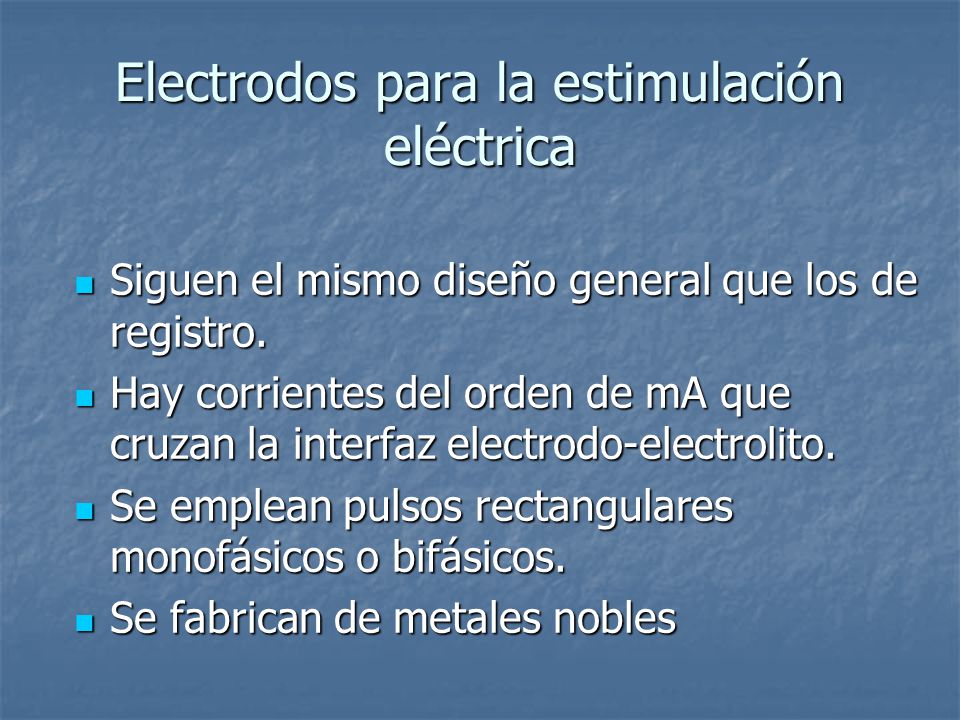

28 Electrodos para la estimulación eléctrica Siguen el mismo diseño general que los de registro. Siguen el mismo diseño general que los de registro. Hay corrientes del orden de mA que cruzan la interfaz electrodo-electrolito. Hay corrientes del orden de mA que cruzan la interfaz electrodo-electrolito. Se emplean pulsos rectangulares monofásicos o bifásicos. Se emplean pulsos rectangulares monofásicos o bifásicos. Se fabrican de metales nobles Se fabrican de metales nobles

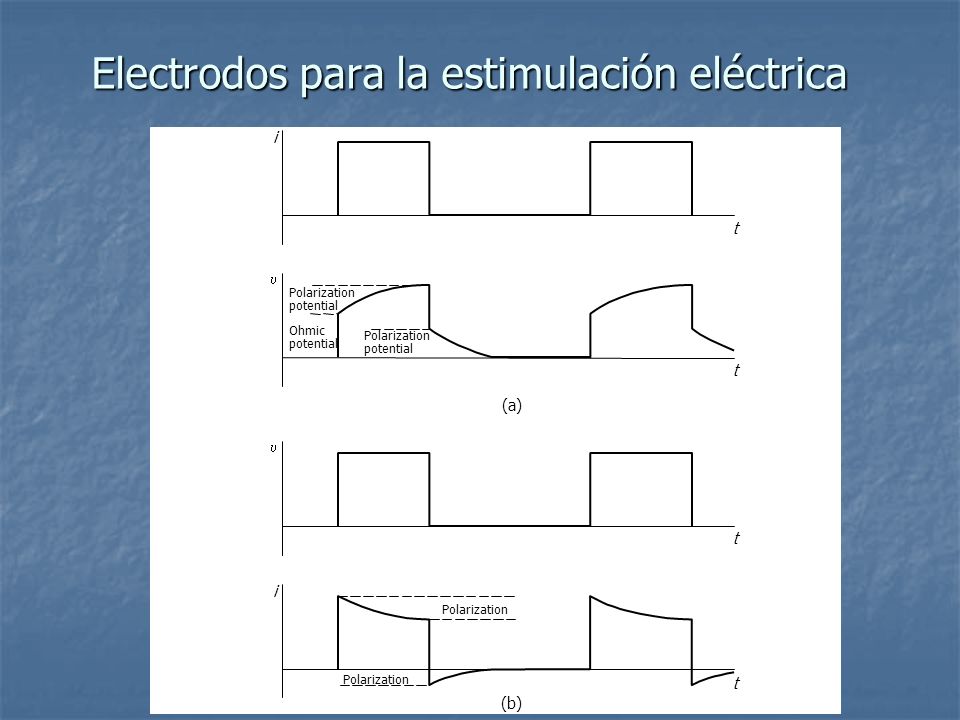

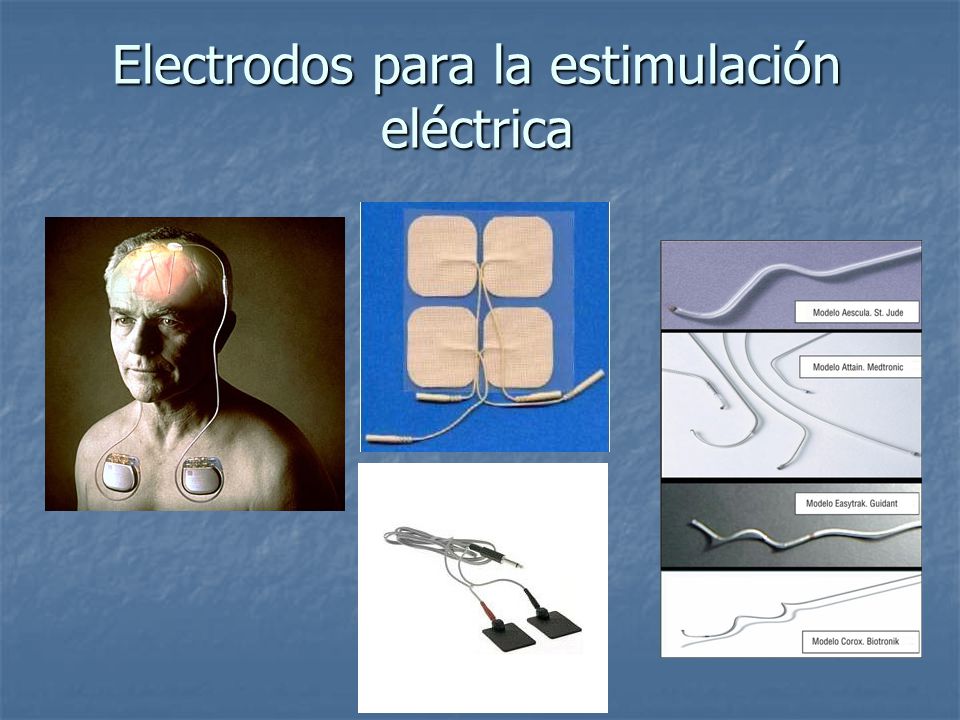

29 Electrodos para la estimulación eléctrica

30 (a) Polarization potential Polarization i i t t t t Ohmic potential (b) Polarization potential

31 Aspectos prácticos en el trabajo con electrodos Construir algunas partes del electrodo y el alambre del mismo material. Construir algunas partes del electrodo y el alambre del mismo material. Si se suelda hacerlo con soldadura del mismo material. Si se suelda hacerlo con soldadura del mismo material. Si se utilizan medidas diferenciales hacerlo con electrodos del mismo material. Si se utilizan medidas diferenciales hacerlo con electrodos del mismo material.

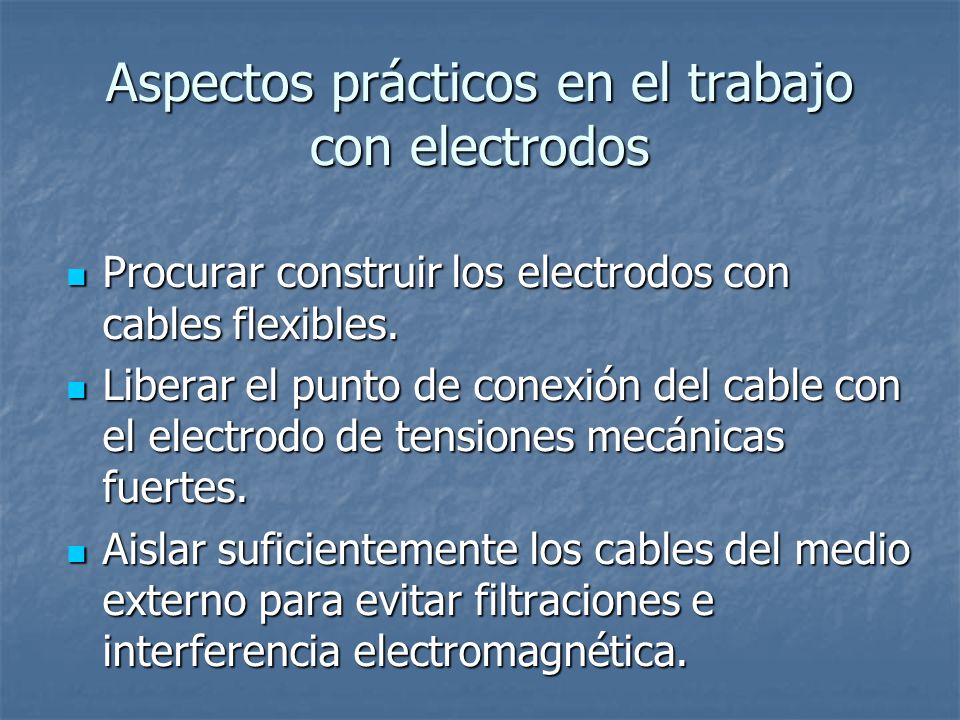

32 Aspectos prácticos en el trabajo con electrodos Procurar construir los electrodos con cables flexibles. Procurar construir los electrodos con cables flexibles. Liberar el punto de conexión del cable con el electrodo de tensiones mecánicas fuertes. Liberar el punto de conexión del cable con el electrodo de tensiones mecánicas fuertes. Aislar suficientemente los cables del medio externo para evitar filtraciones e interferencia electromagnética. Aislar suficientemente los cables del medio externo para evitar filtraciones e interferencia electromagnética.
