1 2003 HYPACK MAX Training Seminar1 77 – Digitizing Chart Data to DGW Format El programa del MAPA se usa para digitalizar la información del mapa náutica para permitirle que ser desplegado y plotearlo en HYPLOT MAX Nota: Para ejecutar este programa, usted debe tener una librería de digitalizadora de Windows® (WINTAB32.DLL) instaló para su tabla digitalizadora. Estas librerias son específicos para cada tabal y no son distribuído como una parte de HYPACK®.MAx

2 2003 HYPACK MAX Training Seminar2 77 – Running the Chart Program Open the CHART program by selecting UTILITIES- DIGITIZING-CHART. ejecutando el Programa del Mapa Abra el programa del MAPA seleccionando el UTILIDAD- DIGITALIZAR-MAPA.

3 2003 HYPACK MAX Training Seminar3 77 – Register Your Chart. Select CHART– REGISTER. Enter the X-Y coordinates for the lower left corner and upper right corner of your chart. el registro Su Mapa. El MAPA- REGISTRO selecto. Entre en las coordenadas de X-Y para la más bajo esquina izquierda y la esquina del derecho superior de su mapa.

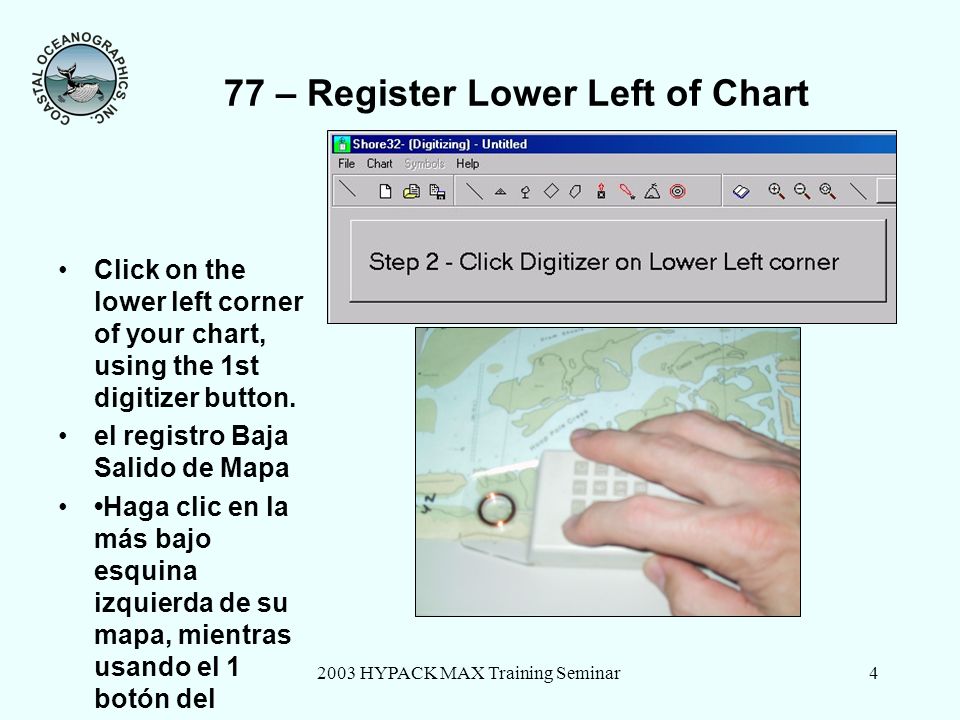

4 2003 HYPACK MAX Training Seminar4 77 – Register Lower Left of Chart Click on the lower left corner of your chart, using the 1st digitizer button. el registro Baja Salido de Mapa Haga clic en la más bajo esquina izquierda de su mapa, mientras usando el 1 botón del digitizer

5 2003 HYPACK MAX Training Seminar5 77 – Register Upper Right of Chart Click on the upper right corner of your chart, using the 1st digitizer button. Your chart is now registered. el registro el Derecho Superior de Mapa Haga clic en la esquina correcta superior de su mapa, mientras usando el 1 botón del digitizer. Su mapa es ahora registrado.

6 2003 HYPACK MAX Training Seminar6 77 – Digitizing Chart Features Select the item you wish to digitize by –selecting SYMBOLS –clicking on the icon on the taskbar and then selecting the item from a graphical list. –digitalizando los Rasgos del Mapa –Seleccione el artículo que usted desea digitalizar por –- seleccionando los SÍMBOLOS –- haciendo clic en el icono en el taskbar y seleccionando el artículo entonces de una lista gráfica <<< SYMBOLS Menu Symbol Icons >>>

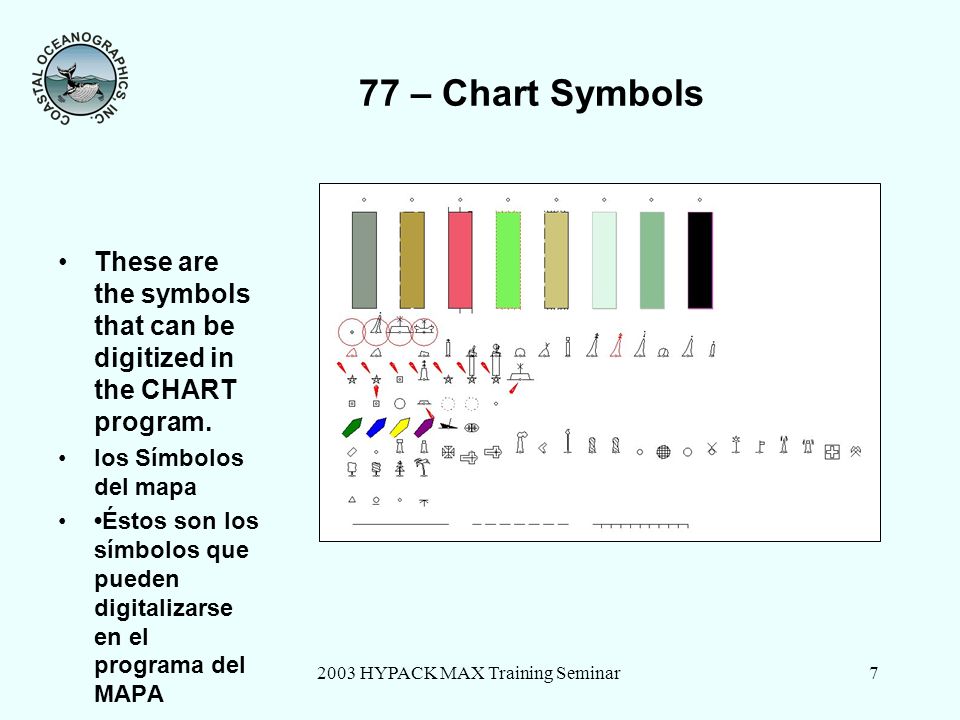

7 2003 HYPACK MAX Training Seminar7 77 – Chart Symbols These are the symbols that can be digitized in the CHART program. los Símbolos del mapa Éstos son los símbolos que pueden digitalizarse en el programa del MAPA

8 2003 HYPACK MAX Training Seminar8 77 – Digitizing the Chart Features Digitize each location where this feature appears. Click the 1st digitizer button at each location you wish to digitize. The CHART program screen will update as you digitize items. digitalizando los Rasgos del Mapa Digitalice cada situación dónde este rasgo aparece. Haga clic que los 1 digitizer abrochan a cada situación que usted desea digitalizar. La pantalla de programa de MAPA pondrá al día como usted digitalice los artículos.

9 2003 HYPACK MAX Training Seminar9 77 – Save Chart File Select FILE – SAVE and name your file. File will be saved with *.DGW extension. DGW file can be loaded into Hypack® Max as a background file, which can also be used in Survey, Hyplot, etc. excepto el Archivo del Mapa El ARCHIVO selecto - AHORRE y nombre su archivo. El archivo se ahorrará con *. la extensión de DGW. DGW archivan puede cargarse en Hypack® Max como un archivo del fondo que también puede usarse en el Estudio Hyplot, etc.,
