1
ENSAMBLE Y CONFIGURACION DE PC´S DE ESCRITORIO
REPASO GENERAL COMPONENTES DEL HARDWARE
2
TIPOS DE COMPONENTES DEL HARDWARE A INTEGRAR
TARJETA MADRE La tarjeta madre es el componente principal de un computador personal. Es el componente que integra a todos los demás. TIPOS DE COMPONENTES DEL HARDWARE A INTEGRAR
3
Su función es la de integrar los demás componentes de la PC, como son el procesador, memoria, discos duros, unidades de almacenamiento ópticas (CD- ROMS y DVD-ROMS), unidades de almacenamiento flexible (Floppys de 3 ½), además de proporcionar (en el caso de las tarjetas madres con dispositivos integrados) entradas/salidas de audio, salida de video, puertos USB, puerto de red Ethernet (conector RJ-45), MODEM telefónico (conector RJ- 11), puerto Firewire (conector IEEE 1394), puerto serial, puerto paralelo, puerto para dispositivos de juego (joystick y controles) además de los conectores PS/2 para el teclado y el ratón. TARJETA MADRE
4
Además, la tarjeta madre proporciona capacidades de expansión a nuestra PC, a través de los conectores PCI, AGP y PCI Express, que nos permiten agregar componentes para dar nuevas funcionalidades al equipo, por ejemplo, agregar mas puertos USB usando una tarjeta controladora USB que conectarémos en un puerto PCI libre, o agregar una tarjeta de red inalámbrica. TARJETA MADRE
5
TARJETA MADRE
6
CONECTORES INTERNOS
7
En este slot se conecta el procesador, y sobre el procesador se conecta el dispersor y el abanico que se encargan de enfriar el procesador y mantenerlo a una temperatura operacional adecuada. Hay que tener en cuenta que hay diferentes tipos de slots y tu tarjeta madre esta diseñada para soportar ciertos tipos de procesadores, de modo que no cualquier procesador le queda a tu tarjeta madre, el tipo de slot y los procesadores que soporta puedes averiguarlo en el manual de tu tarjeta. 1. Slot del procesador
8
Es el conector para agregar discos duros y/o unidades ópticas a nuestro equipo, hay dos conectores: uno para el canal primario y otro para el canal secundario, cada canal soporta dos unidades IDE por medio de un cable plano con 3 conectores, uno se conecta en la tarjeta madre y dos para 2 dispositivos IDE, uno es denominado Master (Maestro) que se conecta en el extremo del cable y el otro es denominado Slave (Esclavo), que se conecta en el conector del medio, todos los dispositivos IDE tienen jumpers de configuración, donde se define si la unidad será Master o Slave, de modo que hay que tener en cuenta la posición del jumper del dispositivo así como el lugar del cable en que lo conectaremos. 2. Conectores IDE
9
Dependiendo del modelo de nuestra tarjeta madre variara la cantidad de slots para memoria que tendrá, que pueden ser 2 o hasta 4 slots. Hay varios detalles a tener en cuenta al momento de agregar memoria a nuestro equipo, uno es checar que tipo de memoria soporta (DDR, DDR2, etc.) así como la velocidad de la misma (va en relación con la velocidad del bus del procesador), además de la cantidad máxima de memoria que soporta nuestra tarjeta madre (puedes checar todos estos datos en los manuales de las motherboards). 3. Slots de memoria
10

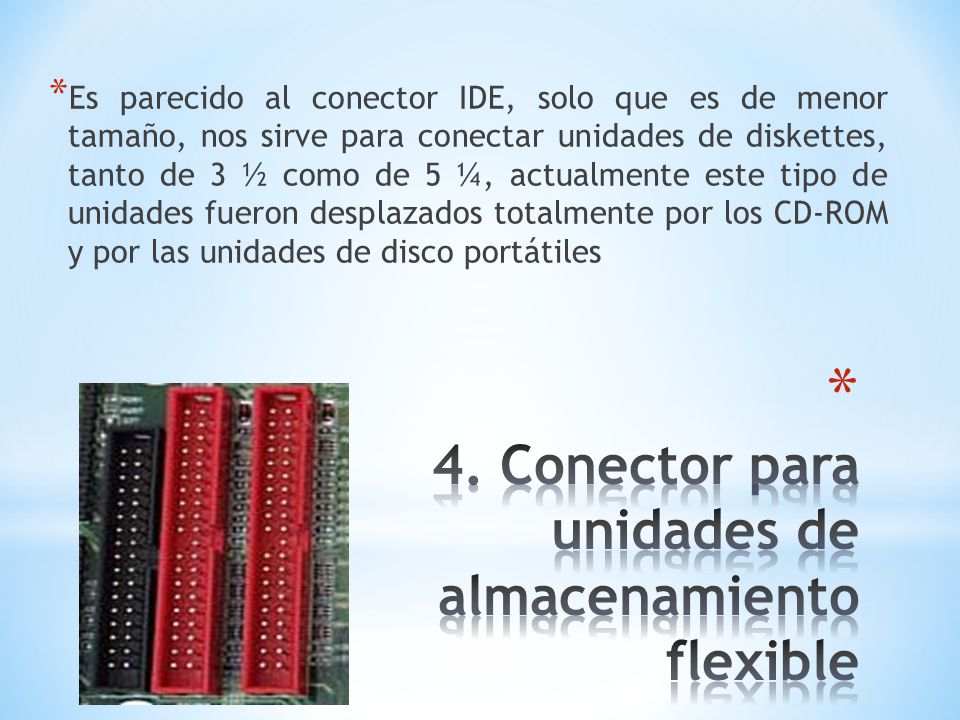

4. Conector para unidades de almacenamiento flexible
Es parecido al conector IDE, solo que es de menor tamaño, nos sirve para conectar unidades de diskettes, tanto de 3 ½ como de 5 ¼, actualmente este tipo de unidades fueron desplazados totalmente por los CD-ROM y por las unidades de disco portátiles 4. Conector para unidades de almacenamiento flexible
11
5. Conector para fuente de poder
Nos sirve para conectar la Fuente de Poder, que es la encargada de alimentar eléctricamente los CD- ROMS, Floppy’s y Discos Duros así como de regular el voltaje para que pueda ser usado por la tarjeta madre y esta alimentar los slots PCI, AGP, USB, Procesador, Abanicos, Memoria, etc. 5. Conector para fuente de poder
12
Son slots de expansión que nos sirven para agregar funcionalidades nuevas a nuestro equipo, como son: tarjetas de red inalámbricas, más puertos USB, conectores para unidades Serial ATA, entre otras. Solo es necesario abrir nuestro equipo, instalar físicamente la tarjeta, prender nuestro equipo e instalar los drivers y software necesarios para el funcionamiento de la tarjeta. 6. Slots PCI
13
Es un conector exclusivo para agregar tarjetas de video dedicadas, funciona a mayor velocidad que los conectores PCI, fue creado para evitar los cuellos de botella que ocurrían antes al conectar tarjetas de video a los slots PCI, ya que con el paso del tiempo, las tarjetas graficas comenzaron a aumentar la velocidad a la que trabajaban y el PCI comenzó a ser insuficiente, de modo que se creo este conector dedicado única y exclusivamente para añadir tarjetas de video. 7. Slot AGP
14
El chipset es el corazón de la motherboard, controla los canales IDE, el canal PCI, el canal AGP, además controla la coordinación memoria-cpu, en resumen, es el encargado de coordinar todos los componentes de la motherboard. 8. Chipset
15
9. Procesador grafico (puede o no tenerlo)
Si tu tarjeta madre tiene video integrado (es decir que no tiene una tarjeta de video dedicada conectada a un slot PCI, AGP o PCI Express) veras en tu motherboard un dispersor de calor pequeño y en algunos caso un abanico, debajo esta un procesador que se encarga de manejar los gráficos de la computadora. 9. Procesador grafico (puede o no tenerlo)
16
10. Conector Serial ATA o SATA (puede o no tenerlo)
Es un conector para los discos duros de tipo Serial, los discos duros tradicionales son Paralelos (ya hablamos que se conectan dos dispositivos por canal IDE). Este tipo de discos duros son mucho más rápidos que los PATA, entre muchos otros beneficios. 10. Conector Serial ATA o SATA (puede o no tenerlo)
17
11. Slot PCI Express (puede o no tenerlo)
Es la evolución del slot PCI, aunque actualmente se utiliza solo para tarjetas graficas de gama alta y no para otros dispositivos como el slot PCI. Lógicamente, la velocidad de bus de este conector es mayor que la del PCI y que la del AGP. Dependiendo de la velocidad del conector (1x, 4x, 8x, 16x) varía el tamaño del mismo. 11. Slot PCI Express (puede o no tenerlo)
18
Es una pequeña pila que se encarga de mantener energizada la memoria del CMOS, la cual guarda la configuración de nuestro equipo, fecha y hora. 12. Batería del CMOS
19
Todos los conectores y slots mencionados anteriormente se encuentran dentro del gabinete, los conectores que a continuación se encuentran en la parte trasera del gabinete y algunas tarjetas madres podrán tener o no tener algunos de ellos:
20
Conectores externos CONECTORES EXTERNOS
21
CONECTORES 1. Conector para Mouse y teclado (PS/2)
Nos sirven para conectar el Mouse y el Teclado, los conectores son idénticos de modo que podemos conectar erróneamente nuestros dispositivos, afortunadamente están coloreados, el violeta es para conectar el teclado y el verde es para conectar el ratón. 2. Puerto serial (Puede o no tenerlo) Antes de la existencia de los puertos PS/2, el puerto serial nos servia para conectar ratones y otros dispositivos (lectores de código de barras, scanners, modems, etc.), actualmente, la mayoría de las tarjetas madres nuevas no traen este puerto.
22
CONECTORES 3. Conector para monitor (D-SUB de 15 pines)
Si tu tarjeta madre trae video integrado traerá este conector, sino, el conector vendrá en la tarjeta de video, pero a fin de cuentas toda computadora lo tiene, y se puede identificar por el color azul. Nos sirve para conectar el monitor a nuestra PC. 4. Puerto paralelo Principalmente se usa para conectar impresoras a nuestro equipo, aunque hay otros dispositivos que se pueden conectar ahí. En la actualidad la mayoría de las impresoras se conectan por USB, pero impresoras matriciales aun utilizan este conector. Lo podemos identificar por su color rosa.
23
5. Puertos USB Son conectores para conectar toda clase de dispositivos a nuestra PC como: Discos Duros externos, memorias USB, cámaras web, Mouse, teclados, etc. Sus siglas significan Universal Serial Bus (Bus Serial Universal) y con universal se refiere a que cualquier cosa se puede conectar ahí, además tiene la caracteristica de que lo que conectes es reconocido de inmediato por la computadora (el famoso Plug and Play), aunque en ocasiones requerirás de drivers. 6. Conector Ethernet (RJ-45) Es el conector de red, nos sirve para conectar el MODEM para tener servicio de Internet, o para formar parte de una red casera o de un equipo de trabajo, que a su vez pueden o no darnos servicio de Internet.
24
CONECTORES 7. Conectores de audio
Proporcionan salida de audio (para conectar las bocinas), entrada de audio (para poder grabar audio en tu computadora y conector para el micrófono (para hacer karaoke con tus amigos :P). Están identificados por colores siendo el color rosa para la entrada del micrófono, el verde para la salida de audio (bocinas) y azul para la entrada de audio. CONECTORES
25

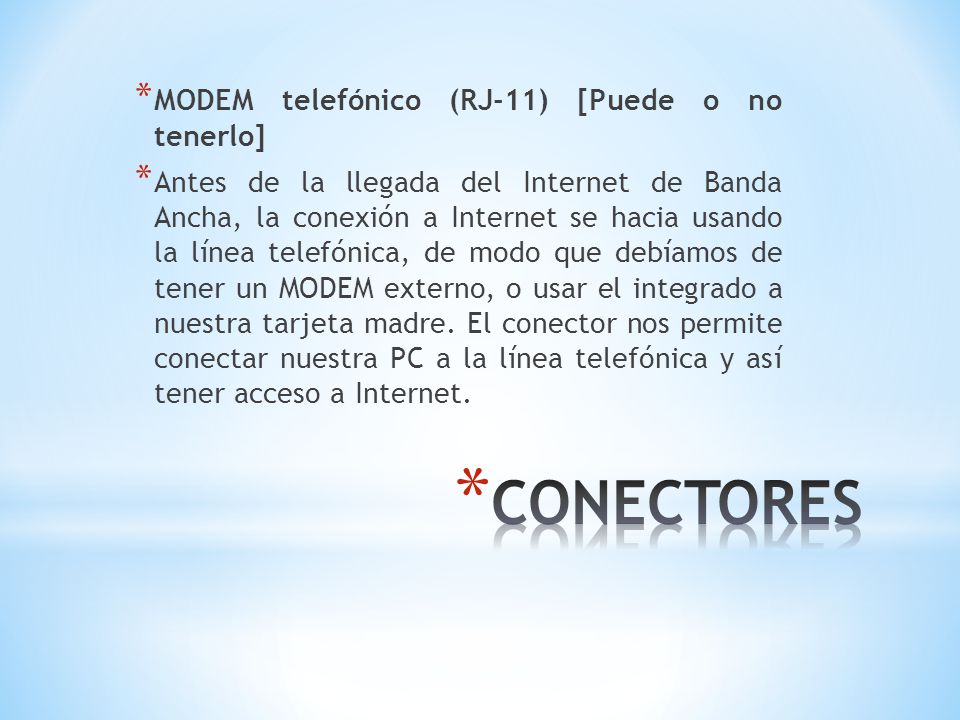

CONECTORES MODEM telefónico (RJ-11) [Puede o no tenerlo]
Antes de la llegada del Internet de Banda Ancha, la conexión a Internet se hacia usando la línea telefónica, de modo que debíamos de tener un MODEM externo, o usar el integrado a nuestra tarjeta madre. El conector nos permite conectar nuestra PC a la línea telefónica y así tener acceso a Internet. CONECTORES
![CONECTORES MODEM telefónico (RJ-11) [Puede o no tenerlo]](http://slideplayer.es/slide/3296781/11/images/25/CONECTORES+MODEM+telef%C3%B3nico+%28RJ-11%29+%5BPuede+o+no+tenerlo%5D.jpg "Antes de la llegada del Internet de Banda Ancha, la conexión a Internet se hacia usando la línea telefónica, de modo que debíamos de tener un MODEM externo, o usar el integrado a nuestra tarjeta madre. El conector nos permite conectar nuestra PC a la línea telefónica y así tener acceso a Internet. CONECTORES.")
26
CONECTORES Conector IEEE 1394 o Firewire (Puede o no tenerlo)
Es un conector de alta velocidad, se usa principalmente para conectar cámaras de video y transferir video de alta calidad. CONECTORES
27
COMO ENSAMBLAR (ARMAR UNA PC) DESDE CERO
28

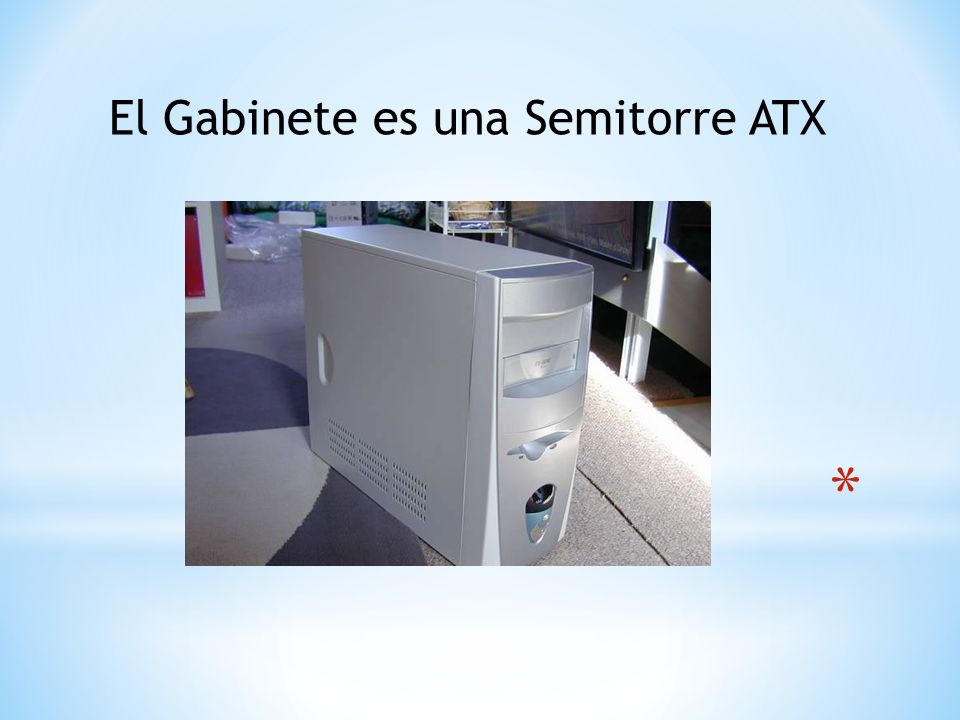

El Gabinete es una Semitorre ATX
29
Dos Tornillos sujetan cada tapa lateral que deberemos sacar con un Destornillador .
30
Quitamos los Tornillos de un Lado.
31
Deslizamos poco mas de un Centímetro la Tapa hacia atras
32
Y la separamos de la Caja.
33
Hacemos lo mismo con la otra tapa, quitamos los dos tornillos.
34
Deslizamos la otra Tapa tambien hacia atras.
35
Y la separamos tambien. Guardamos las dos tapas para volver a colocarlas despues
36
Ya podemos ver el interior de la caja, que incluye...
37
...Los cables de interruptores, LEDS, altavoz, etc...
38
...La fuente de poder de 300W y un ventilador adicional de la caja.
39
Montaje de la Motherboard
Ahora, despues de tocar la caja, para ponernos al mismo potencial, agarramos la Motherboard por los bordes, sin tocar ninguna pieza ni parte metalica
40
...Y al colocarlo dentro de la caja, podremos ver los puntos de sujecion donde sujetar la Motherboard.
41
Vemos que hay que quitar las chapitas metalicas...
42
De la parte de atras, que tapan algunas salidas
...De la parte de atras, que tapan algunas salidas. Volvemos a tocar el chasis, sacamos la placa...
43
Y empujando un poco con el dedo, con cuidado de no cortarnos, separamos las chapas...
44
...Que despues ceden facilmente con un destornillador...
45
...Por detras, continuamos levantando las chapitas, con cuidado de no cortarnos...
46
...Y dando movimiento oscilante al alicate, se separan...
47
...Las tapas circulares pequeñas, se quitan igual...
48
...Y para quitar las tapas de las placas, apalancamos...
49
...Con un destornillador...
50
...Y moviendo con la mano hacia arriba y hacia abajo, se separan...
51
...Hasta haber sido extraidas todas.
52

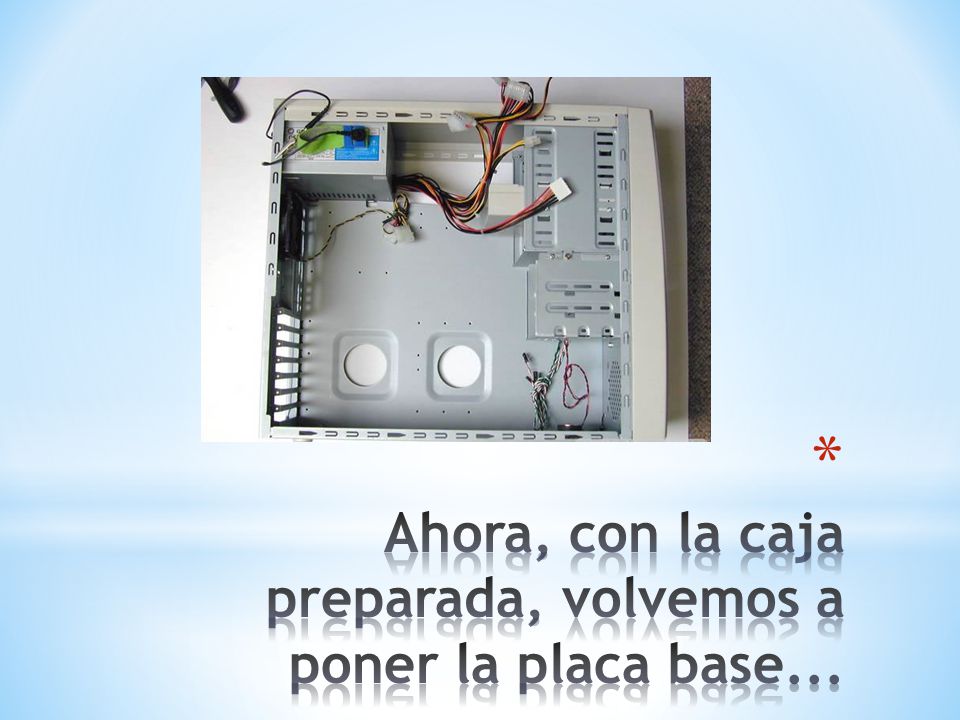

Ahora, con la caja preparada, volvemos a poner la placa base...
53
...Localizamos los 6 puntos de sujecion a la caja (agujeros rodeados de una corona esmaltada)
54

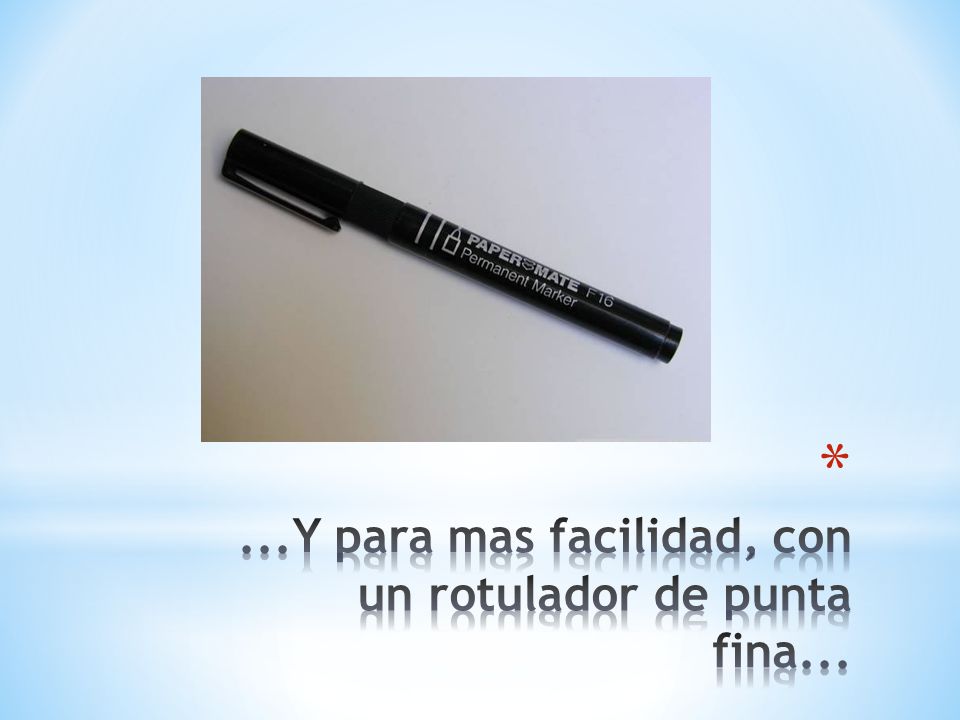

...Y para mas facilidad, con un rotulador de punta fina...
55
...Marcamos 6 puntitos en la caja a travez de cada uno...
56
...De los 6 agujeros de sujecion (la flecha señala un punto marcado), sacamos de nuevo la placa Madre...
57
...Pintamos en cada punto una flecha negra, y montamos seis separadores como estos...
58
...Poniendolos a mano, y haciendo...
59
...El apriete final con alicates o llave.
60
Podes ver los seis separadores y las flechas negras marcadas anteriormente.
61
para evitar el traslado de la corriente est�tica al estar instalando las partes de la PC.**
Ahora, nos ponemos la pulsera antiest�tica, unida la pinza al chasis (si no, hay que tocar la caja frecuentemente mientras hacemos el montaje de la PC).
62
Localizamos agujeros de la placa base que no van atornillados, pero para dar rigidez al montaje conviene instalar apoyos...
63

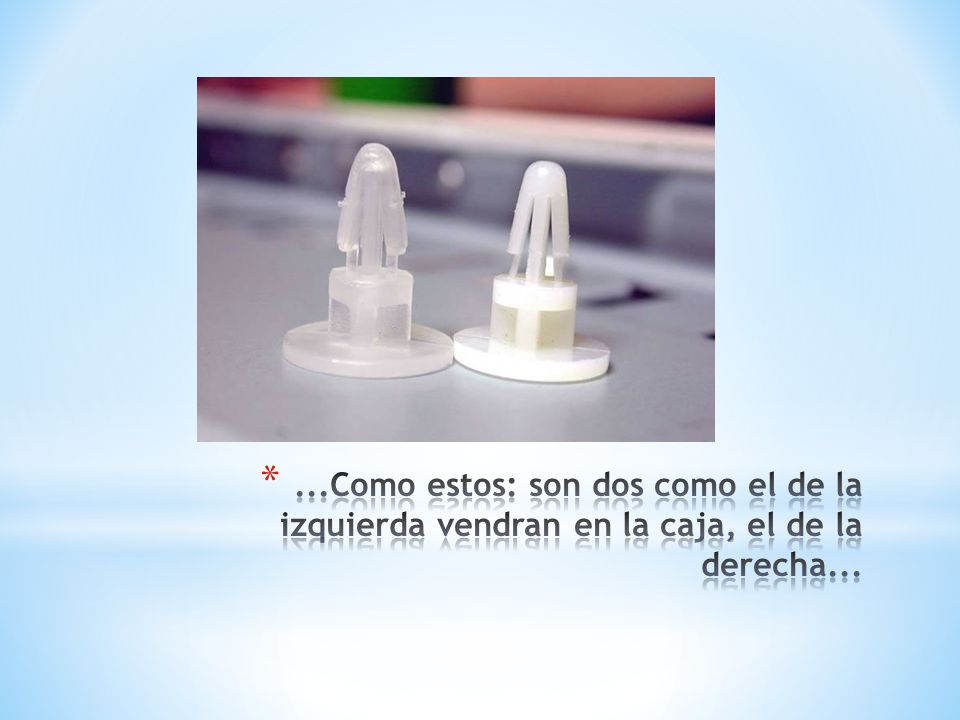

...Como estos: son dos como el de la izquierda vendran en la caja, el de la derecha...
64
...Es una modificacion a partir de antiguos anclajes como este...
65
...Cortando el saliente inferior del anclaje con una cuchilla o cutter de mango grande.
66
Instalo dos soportes en las esquinas de la placa base que no...
67

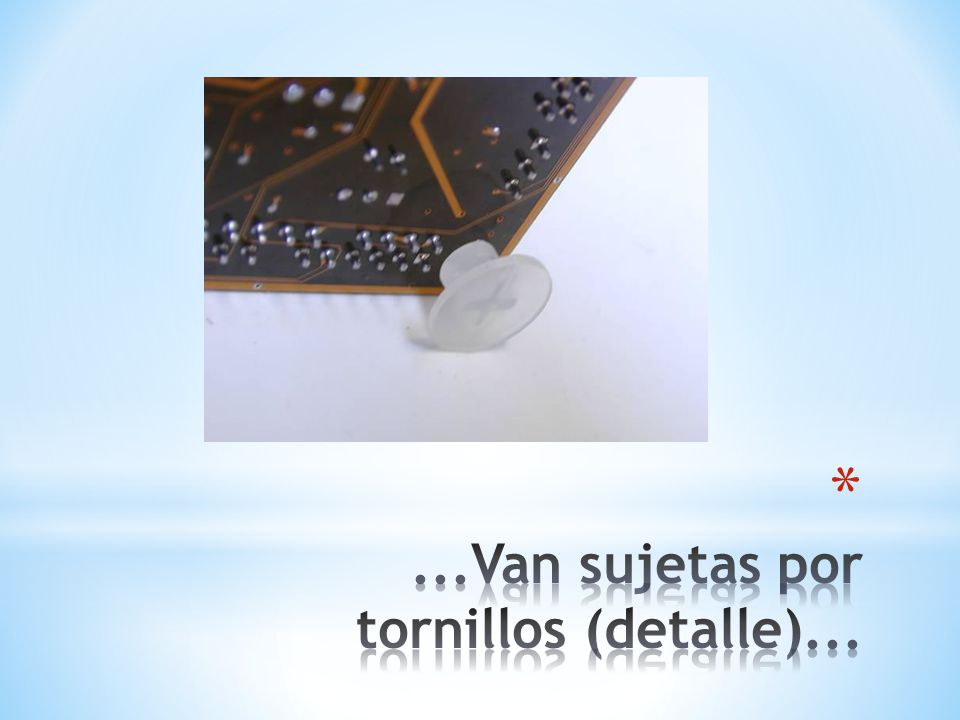

...Van sujetas por tornillos (detalle)...
68
...Y los otros 4 en los 4 agujeros que la Motherboard...
69
...Tiene alrededor de la CPU, que serviran para la mejor instalacion de un disipador...
70
...Con tornillos, pero como nuestro disipador viene preparado para montar con brida...
71
...Aprovechamos para dar rigidez a la placa base bajo la CPU, para que al apretar el clip...
72
...En el montaje del disipador, la Motherboard sufra menos.
73
Agujero de montaje de la Motherboard (vista inferior).
74
Ahora si vamos a montar la Motherboard...
75
Las conexiones de USB, puertos serie, joystick, etc
...Las conexiones de USB, puertos serie, joystick, etc. Encajan perfectamente...
76
...Y los 6 agujeros de montaje de la placa base estan perfectamente alineados con los separadores (foto de uno de ellos).
77
De una cajita de piezas de PC que conservo, agarrn 6 arandelas que no estaban incluidas entre las partes de la caja ATX...
78
...Y las pongo en 6 Tornillos como este...
79

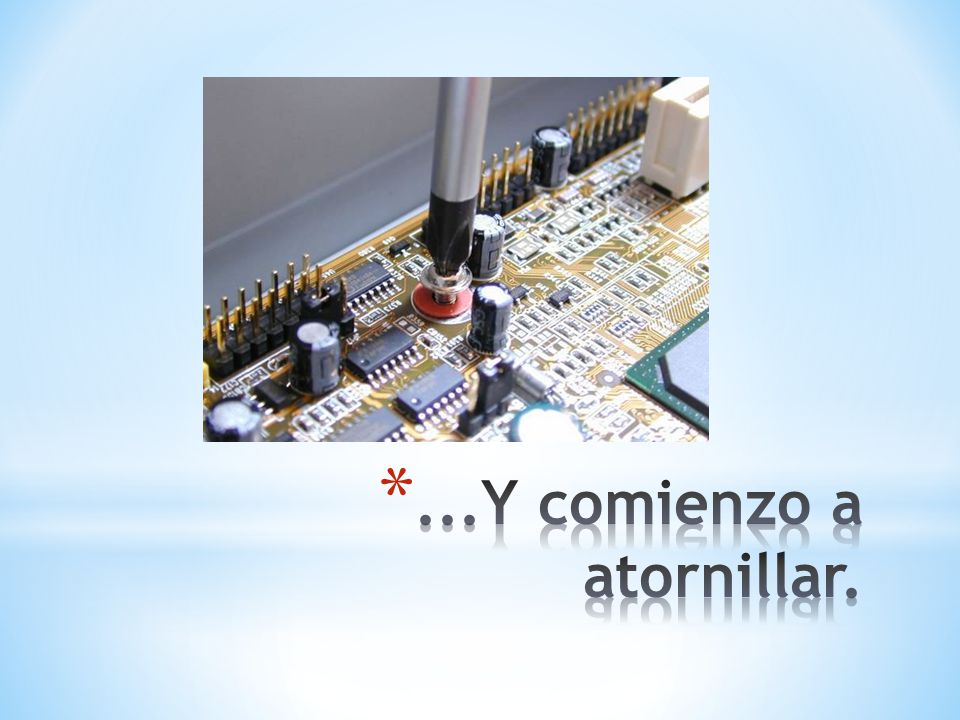

...Y comienzo a atornillar.
80
Tornillo de montaje de la Motherboard (son 6 en total).
81
Montaje mecanico de la Motherboard sobre el gabinete ATX acabado.
82
Montaje del Modem en el Slot PCI Ahora voy a montar un Modem en el Slot PCI de la Motherboard...
83
...Para asegurarme mas de que todo encaja perfectamente; enchufo el modem...
84
...En la ranura PCI, aprieto la conexion al tope...
85
...Y veo que no tengo que realizar ningun ajuste mecanico.
86
Atornillo y el montaje del modem ha acabado
Atornillo y el montaje del modem ha acabado. Nuestro armado de la PC va despacio, pero seguro.
87
Montaje del Disipador/Cooler del Procesador
88
Componentes del Cooler y Disipador.
89
Fan Cooler o Cooler del Microprocesador o Ventilador.
90
Zona de contacto de Cobre del Radiador con respecto al Procesador.
91
Radiador visto por debajo, con la Zona de Contacto de Cobre y la parte Articulada del clip.
92
Ya al conocer las partes, procedemos a su instalacion
Ya al conocer las partes, procedemos a su instalacion. Colocamos el separador del Radiador...
93
...Con respecto al Cooler que se coloca arriba del separador...
94
Y fijamos todo con 4 Tornillos de Ensamblaje de Cooler
...Y fijamos todo con 4 Tornillos de Ensamblaje de Cooler... (vista de uno de los tornillos)
95
...Estos se encuentran ya en su posici�n...
96
...Y se procede a atornillarlos hasta que queden fijos.
97
Zocalo del CPU, orificio donde van insertados tanto el Procesador como la estructura Disipador/Cooler...
98
Probamos el disipador sobre el Zocalo del CPU, sin instalarlo.
99
Clip (vista de la parte no articulada), la cual esta enganchada al Zocalo.
100
Clip (vista de la parte articulada).
101
En este punto, hay que considerar la Fuerza que necesitaremos
102
para Enganchar la parte articulada del clip en el zocalo del CPU, pudiendo ser necesario el uso de las dos manos, facilitandose mas sin quitar tension al clip...
103
...Luego de verificado su correcto encaje, procedemos a desmontar el disipador del Zocalo del CPU.
104
Montaje del Microprocesador Antes de aplicar el compuesto termico debemos limpiar la base con alcohol
105
...Limpiar cualquier posible resto de suciedad, incluso no visible, y dejar la zona lo mas limpia y pulida posible.
106
Ahora agarramos el Microprocesador, y despues de limpiarlo...
107
...Me dispongo a dar la pasta termica (es un compuesto de plata el cual funciona como conductor del calor entre el Procesador y el Disipador)...
108
...Aplicando bastante menos de una gota
109
...con la ayuda de un destornillador limpio de relojero, sin arrasar, la unto sobre el chip, dejando sin cubrir el centro...
110
...Libero la palanquita de retencion del zocalo del CPU...
111
...La levanto
112

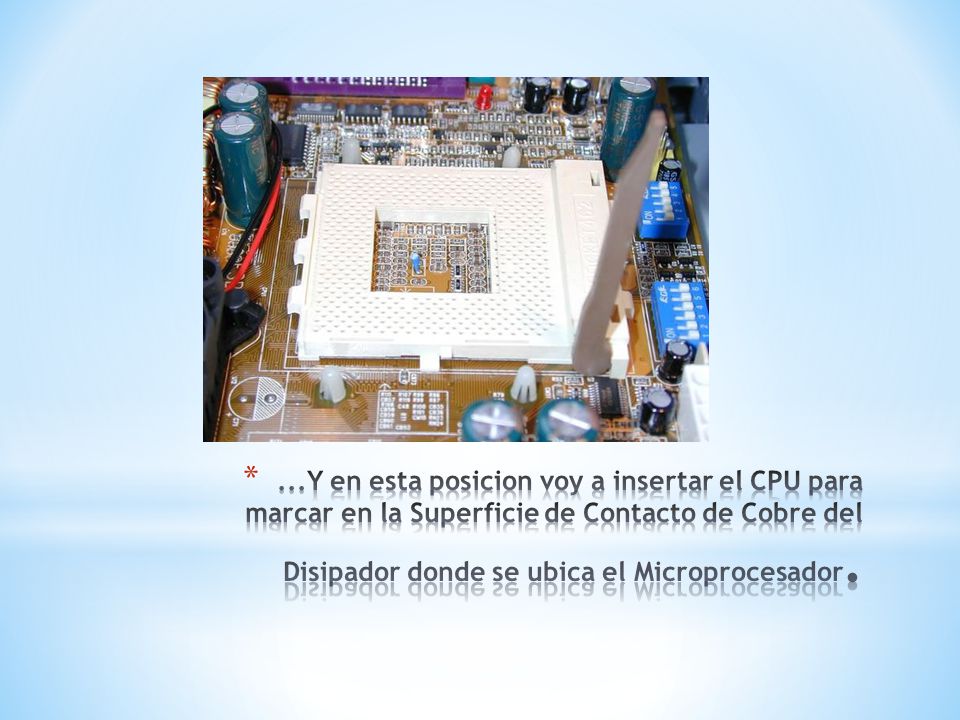

...Y en esta posicion voy a insertar el CPU para marcar en la Superficie de Contacto de Cobre del Disipador donde se ubica el Microprocesador.
113
tambien podemos ubicar en la imagen un triagulito dorado en una de las esquinas del Procesador, al igual que en el Zocalo del CPU debe de haber uno. En pocas palabras el Triangulo del CPU debe cuadrar con el del Zocalo, indicando mas la posicion correcta de encaje (se aplica tanto para procesadores AMD como Intel).** Hay dos esquinas del Microprocesador en las que faltan dos pines que se corresponden...
115
...Con dos agujeros que faltan en el Zocalo del CPU: quedando bien enchufado...
116
...Posiciono el disipador del CPU antes de la instalacion definitiva para marcarlo por abajo...
117
...Desmonto el Microprocesador...
118
...Y observamos el lugar en que la pasta disipadora de calor ha marcado la Superficie Conductora de Cobre del Disipador...
119
...A pesar de que hemos hecho poca presion, se ha esparcido mucho...
120
...Con un papel que no deshilache o mejor un trapo muy limpio refriego la pasta termica del Microprocesador...
121
...Con el fin de meterla por los bordes de las letras de la serigrafia (las letras son un obstaculo para el buen contacto termico, pero si las lijo perdera la garantia).
122
Ahora, con una pequeña gota de grasa disipadora...
123
Amplio el tamaño del cuadrado marcado en el cooler 2-3 mm
...Amplio el tamaño del cuadrado marcado en el cooler 2-3 mm. (el fabricante recomienda frotar tambien esta parte)...
124
...Para compensar el maximo error posible de posicionamiento en la marca que hemos hecho...
125
...Hemos procedido a aplicar muy poca cantidad de grasa disipadora de calor (se ve el cobre)...
126
...Y ahora, con la hoja desmontada y limpia de una cuchilla de mango grande (eliminada toda la grasa de la cuchilla)...
127
...o cutter, igualamos la capa de pasta termica con pasadas cruzadas.
128
Resultado final de la aplicacion de Pasta Termica en un Disipador.
129
Hacemos lo mismo sobre la superficie del chip del Microprocesador
Hacemos lo mismo sobre la superficie del chip del Microprocesador. No hemos tocado nada con los dedos. (No hacer fuerza con el Cutter sobre el Microprocesador, sino simplemente peinar la grasa disipadora).
130
Aqui esta el resultado final de la colocacion de la Pasta Termica sobre el Microprocesador
131
Ahora procedemos a instalar o montar el Microprocesador en el Zocalo definitivamente.
132
Posteriormente se acopla la estructura Disipador/Cooler y se conecta el cable de corriente del Cooler a la Motherboard.
133
Definitivamente deberá quedar así
134
Montaje del Conector ATX (20-pins) y Jumper LED's
Ahora enchufamos la fuente de alimentacion ATX Montaje del Conector ATX (20-pins) y Jumper LED's
