LUZ VERDE PARA UN SEMAFORO EN ESTA PRESENTACION, APRENDERAS A CABLEAR LA PRIMERA ETAPA PARA LA LUZ VERDE DE UN SEMAFORO, MISMA QUE PERMANECERA ENCENDIDA.

Presentaciones similares


Presentación del tema: "LUZ VERDE PARA UN SEMAFORO EN ESTA PRESENTACION, APRENDERAS A CABLEAR LA PRIMERA ETAPA PARA LA LUZ VERDE DE UN SEMAFORO, MISMA QUE PERMANECERA ENCENDIDA."— Transcripción de la presentación:

1 LUZ VERDE PARA UN SEMAFORO EN ESTA PRESENTACION, APRENDERAS A CABLEAR LA PRIMERA ETAPA PARA LA LUZ VERDE DE UN SEMAFORO, MISMA QUE PERMANECERA ENCENDIDA DURANTE 5 PULSOS (DE 0001 A 0101) Y SE APAGARA LOS DIEZ PULSOS RESTANTES.

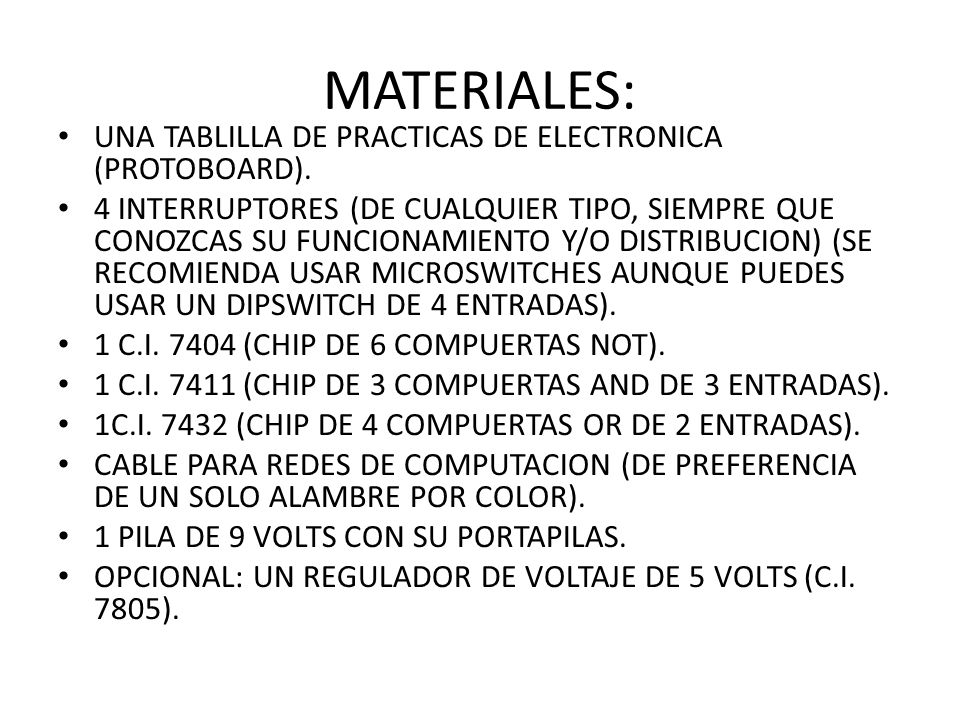

2 MATERIALES: UNA TABLILLA DE PRACTICAS DE ELECTRONICA (PROTOBOARD). 4 INTERRUPTORES (DE CUALQUIER TIPO, SIEMPRE QUE CONOZCAS SU FUNCIONAMIENTO Y/O DISTRIBUCION) (SE RECOMIENDA USAR MICROSWITCHES AUNQUE PUEDES USAR UN DIPSWITCH DE 4 ENTRADAS). 1 C.I (CHIP DE 6 COMPUERTAS NOT). 1 C.I (CHIP DE 3 COMPUERTAS AND DE 3 ENTRADAS). 1C.I (CHIP DE 4 COMPUERTAS OR DE 2 ENTRADAS). CABLE PARA REDES DE COMPUTACION (DE PREFERENCIA DE UN SOLO ALAMBRE POR COLOR). 1 PILA DE 9 VOLTS CON SU PORTAPILAS. OPCIONAL: UN REGULADOR DE VOLTAJE DE 5 VOLTS (C.I. 7805).

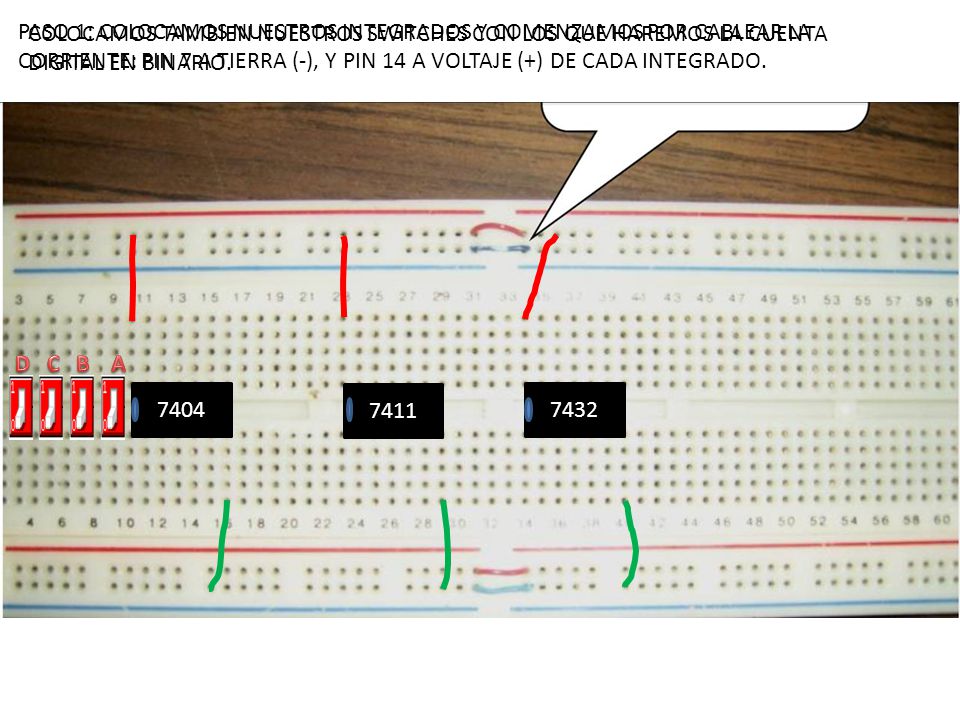

3 PASO 1: COLOCAMOS NUESTROS INTEGRADOS Y COMENZAMOS POR CABLEAR LA CORRIENTE: PIN 7 A TIERRA (-), Y PIN 14 A VOLTAJE (+) DE CADA INTEGRADO COLOCAMOS TAMBIEN NUESTROS SWITCHES CON LOS QUE HAREMOS LA CUENTA DIGITAL EN BINARIO.

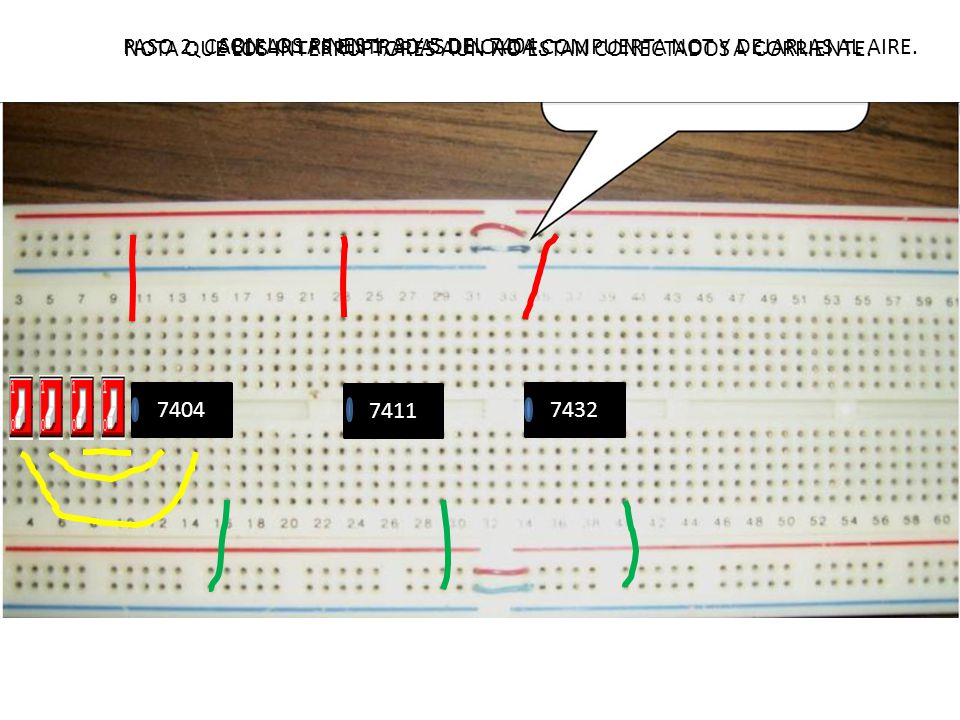

4 PASO 2: CABLEAR LAS ENTRADAS DE CADA COMPUERTA NOT Y DEJARLAS AL AIRE SON LOS PINES 1, 3 Y 5 DEL NOTA QUE LOS INTERRUPTORES AUN NO ESTAN CONECTADOS A CORRIENTE.

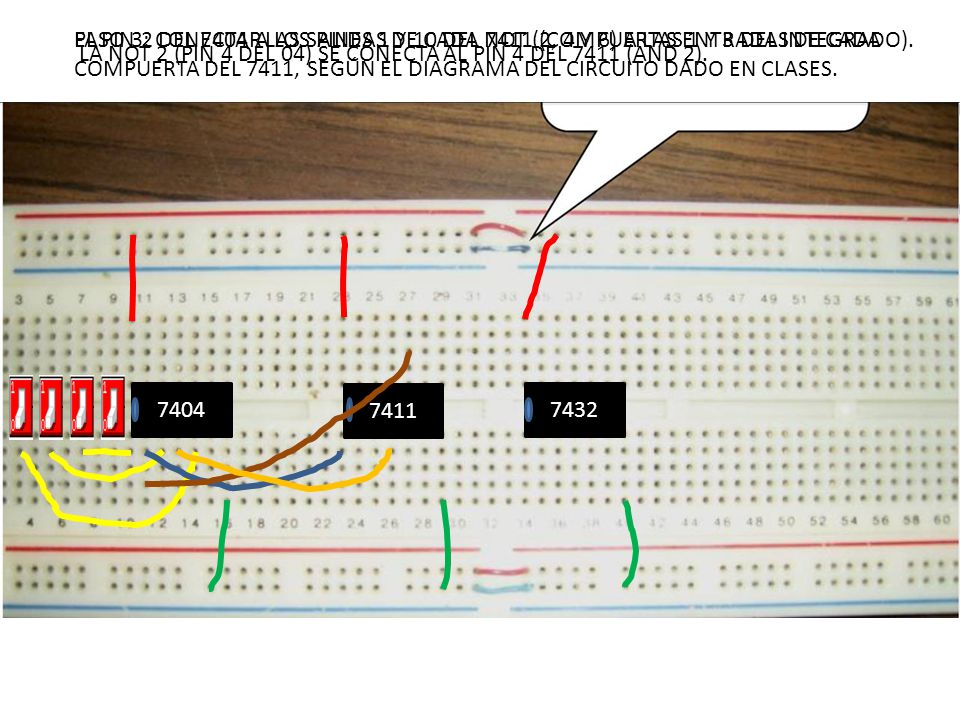

5 PASO 3: CONECTAR LAS SALIDAS DE CADA NOT (2, 4 Y 6) A LAS ENTRADAS DE CADA COMPUERTA DEL 7411, SEGÚN EL DIAGRAMA DEL CIRCUITO DADO EN CLASES. EL PIN 2 DEL 7404 A LOS PINES 1 Y 10 DEL 7411 (COMPUERTAS 1 Y 3 DEL INTEGRADO). LA NOT 2 (PIN 4 DEL 04) SE CONECTA AL PIN 4 DEL 7411 (AND 2).

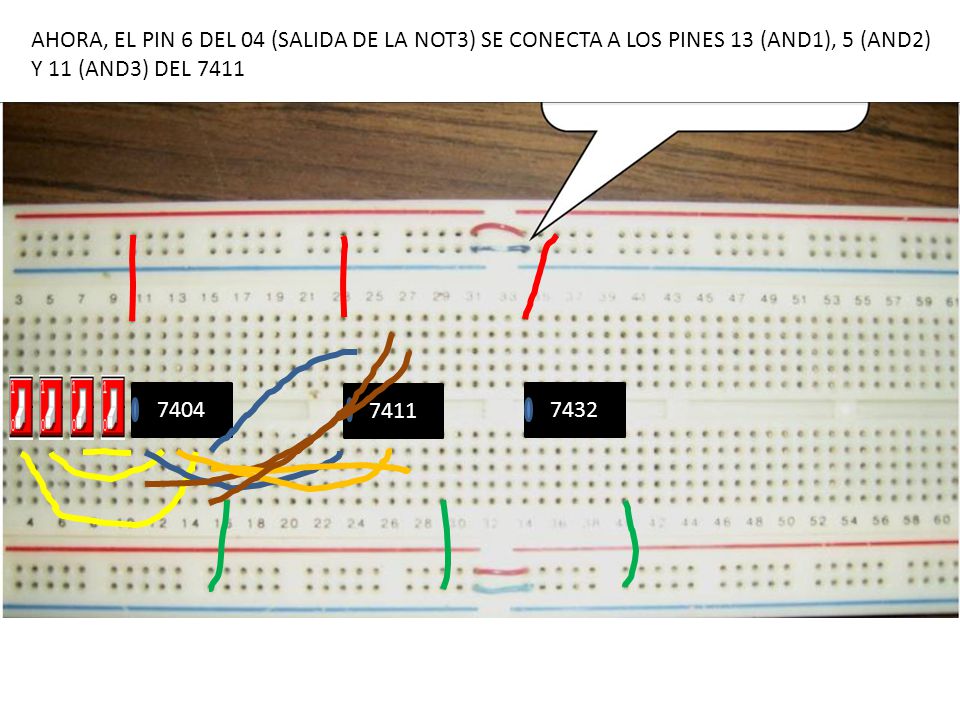

6 AHORA, EL PIN 6 DEL 04 (SALIDA DE LA NOT3) SE CONECTA A LOS PINES 13 (AND1), 5 (AND2) Y 11 (AND3) DEL 7411

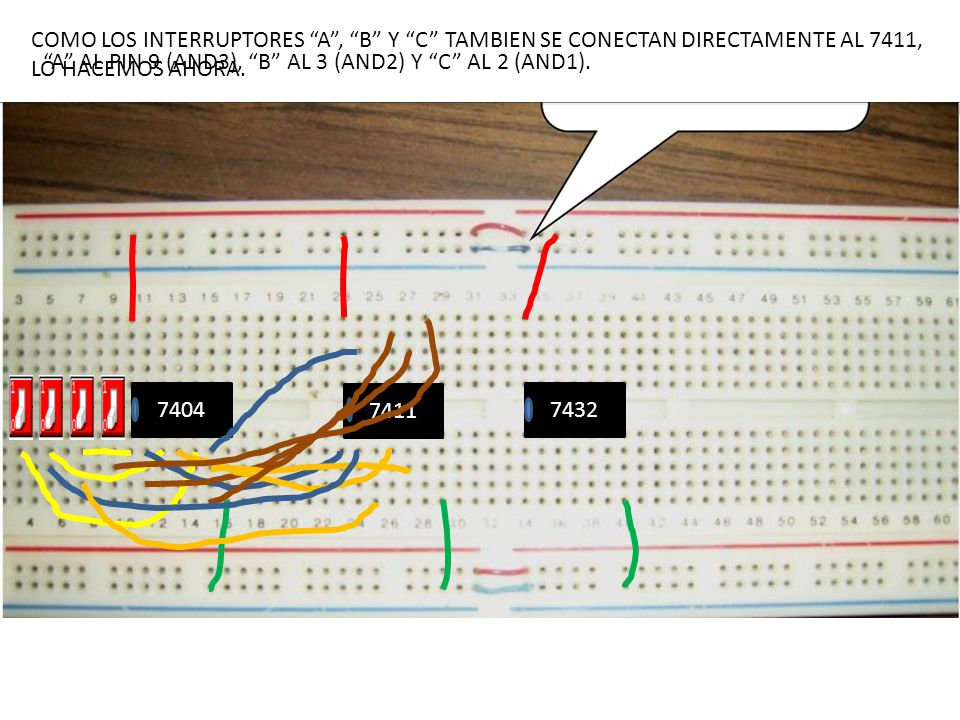

7 COMO LOS INTERRUPTORES A, B Y C TAMBIEN SE CONECTAN DIRECTAMENTE AL 7411, LO HACEMOS AHORA. A AL PIN 9 (AND3), B AL 3 (AND2) Y C AL 2 (AND1).

8 NOTA QUE LOS PINES 6, 8 Y 12 DEL 7411 AUN NO SE HAN CONECTADO. ESTOS SON LAS SALIDAS DE LAS COMPUERTAS AND (AND2, AND3 Y AND1, RESPECTIVAMENTE).

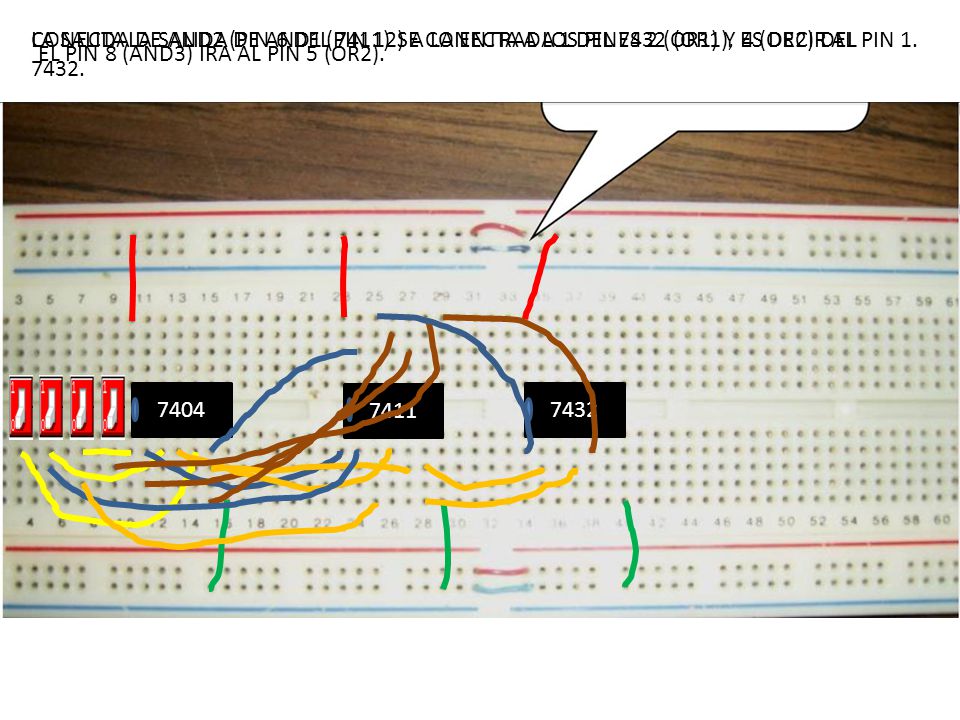

9 CONECTA LA SALIDA DE AND1 (PIN 12) A LA ENTRADA 1 DEL 7432 (OR1), ES DECIR AL PIN 1.LA SALIDA DE AND2 (PIN 6 DEL 7411) SE CONECTA A LOS PINES 2 (OR1) Y 4 (OR2) DEL EL PIN 8 (AND3) IRA AL PIN 5 (OR2).

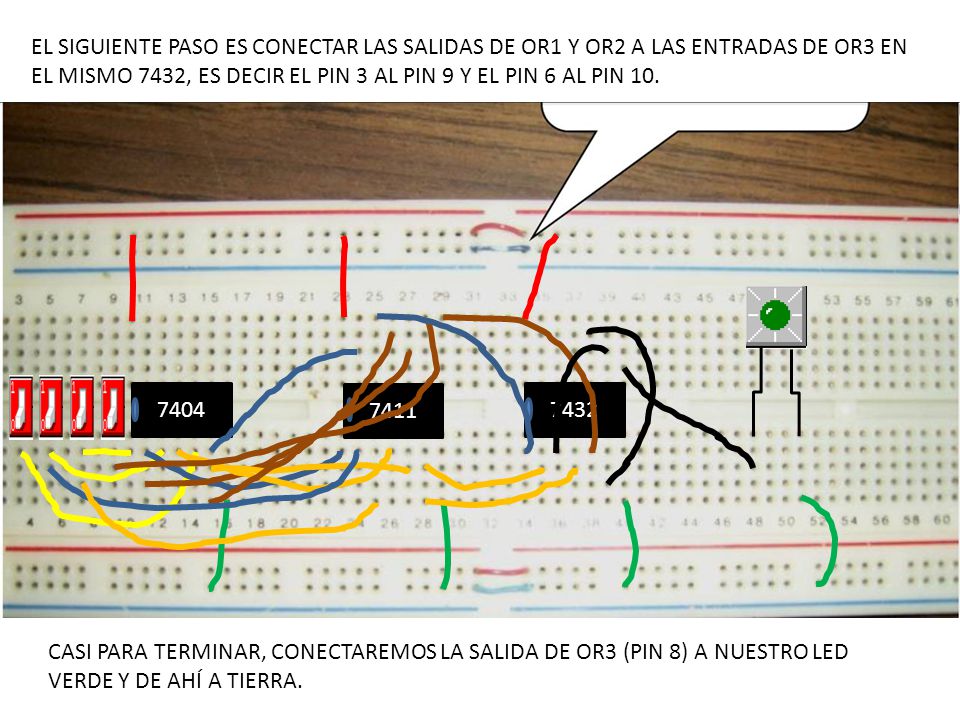

10 EL SIGUIENTE PASO ES CONECTAR LAS SALIDAS DE OR1 Y OR2 A LAS ENTRADAS DE OR3 EN EL MISMO 7432, ES DECIR EL PIN 3 AL PIN 9 Y EL PIN 6 AL PIN 10. CASI PARA TERMINAR, CONECTAREMOS LA SALIDA DE OR3 (PIN 8) A NUESTRO LED VERDE Y DE AHÍ A TIERRA.

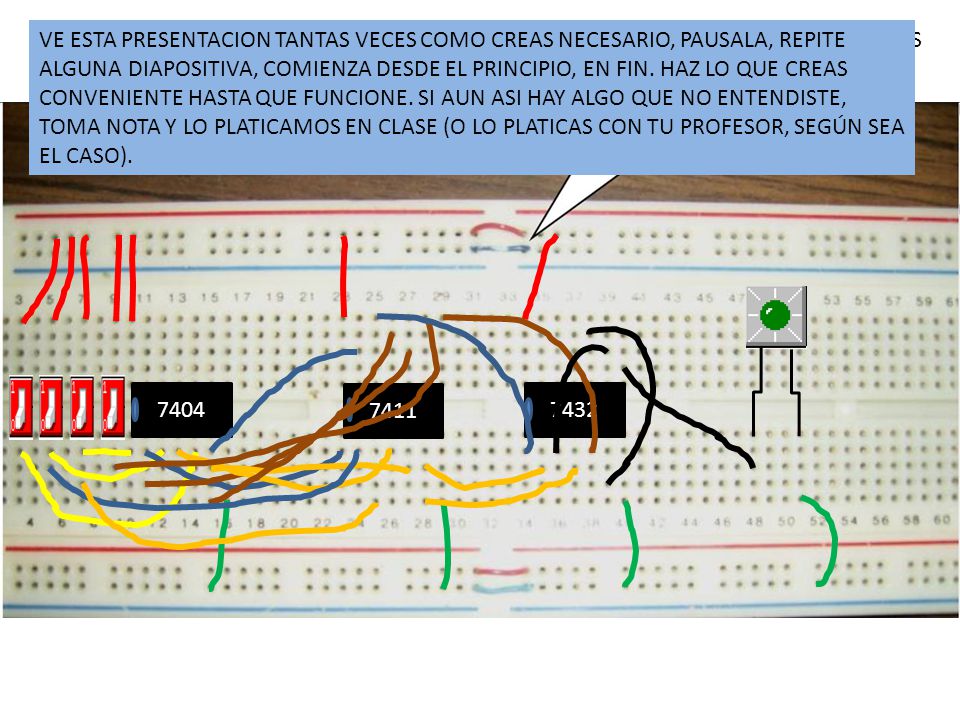

11 POR ULTIMO, CONECTAMOS LOS INTERRUPTORES A LA CORRIENTE Y LUEGO ENERGIZAMOS NUESTRO PROTOBOARD CON LA PILA Y COMPROBAMOS. VE ESTA PRESENTACION TANTAS VECES COMO CREAS NECESARIO, PAUSALA, REPITE ALGUNA DIAPOSITIVA, COMIENZA DESDE EL PRINCIPIO, EN FIN. HAZ LO QUE CREAS CONVENIENTE HASTA QUE FUNCIONE. SI AUN ASI HAY ALGO QUE NO ENTENDISTE, TOMA NOTA Y LO PLATICAMOS EN CLASE (O LO PLATICAS CON TU PROFESOR, SEGÚN SEA EL CASO).
