Contaje de Cartas por Visión Artificial

Presentación del tema: "Contaje de Cartas por Visión Artificial"— Transcripción de la presentación:

1 Contaje de Cartas por Visión Artificial
Jornadas de Innovación y Buenas Prácticas en FP i + FP Madrid marzo 2011 Contaje de Cartas por Visión Artificial PROFESOR: Eduardo Echalecu IES SAN JUAN – DONIBANE PAMPLONA

2 Curso Visión Artificial IES San Juan - Donibane

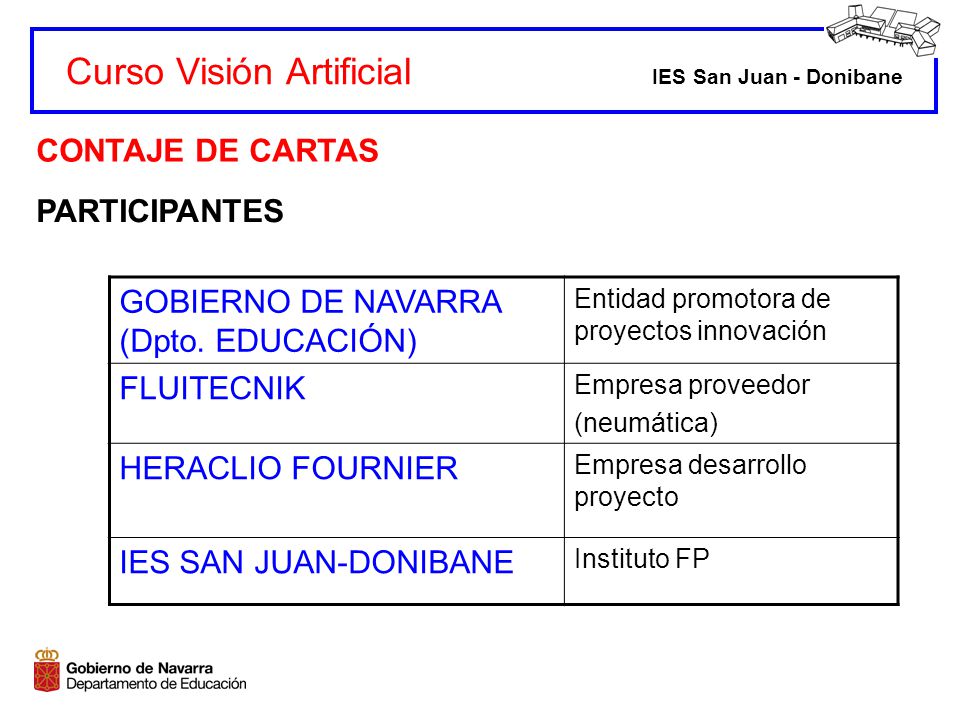

CONTAJE DE CARTAS PARTICIPANTES GOBIERNO DE NAVARRA (Dpto. EDUCACIÓN) Entidad promotora de proyectos innovación FLUITECNIK Empresa proveedor (neumática) HERACLIO FOURNIER Empresa desarrollo proyecto IES SAN JUAN-DONIBANE Instituto FP

3 Curso Visión Artificial IES San Juan - Donibane

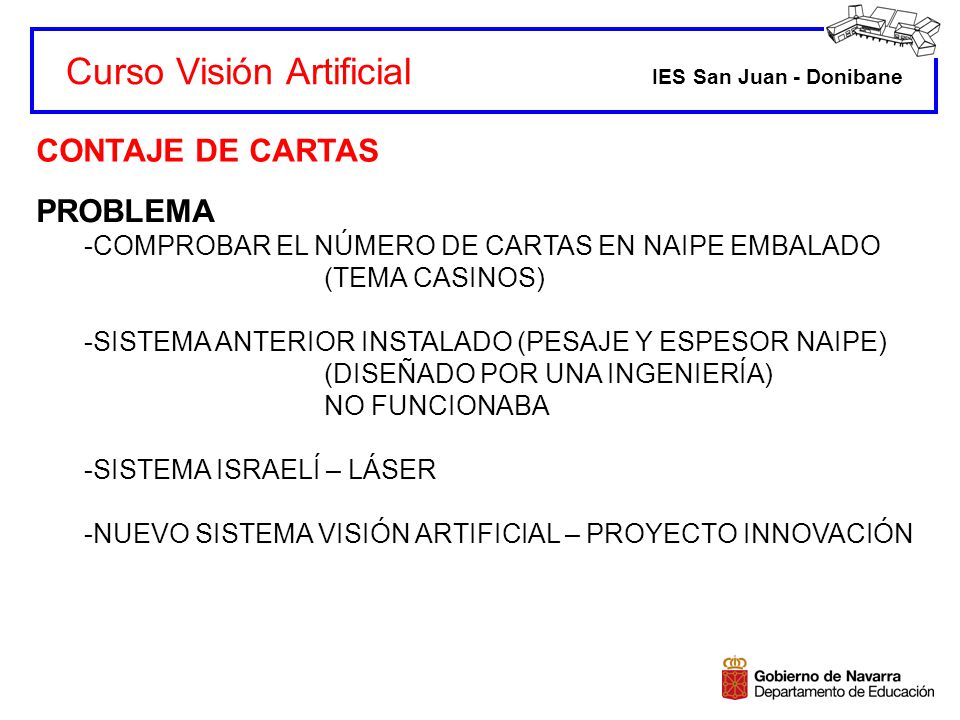

CONTAJE DE CARTAS PROBLEMA COMPROBAR EL NÚMERO DE CARTAS EN NAIPE EMBALADO (TEMA CASINOS) SISTEMA ANTERIOR INSTALADO (PESAJE Y ESPESOR NAIPE) (DISEÑADO POR UNA INGENIERÍA) NO FUNCIONABA SISTEMA ISRAELÍ – LÁSER NUEVO SISTEMA VISIÓN ARTIFICIAL – PROYECTO INNOVACIÓN

4 Curso Visión Artificial IES San Juan - Donibane

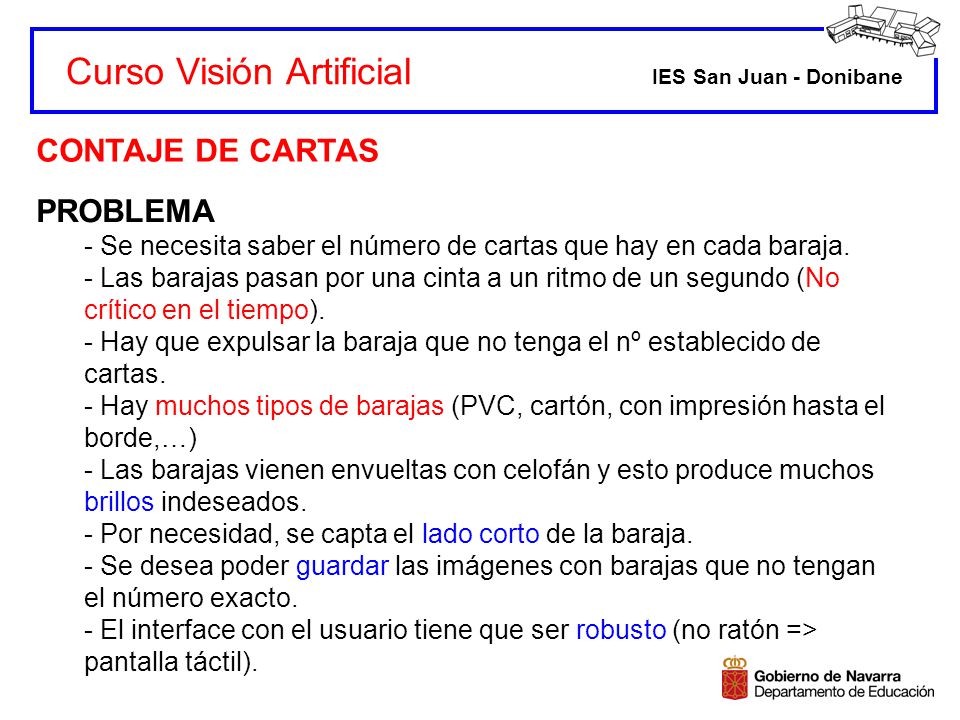

CONTAJE DE CARTAS PROBLEMA Se necesita saber el número de cartas que hay en cada baraja. Las barajas pasan por una cinta a un ritmo de un segundo (No crítico en el tiempo). Hay que expulsar la baraja que no tenga el nº establecido de cartas. Hay muchos tipos de barajas (PVC, cartón, con impresión hasta el borde,…) Las barajas vienen envueltas con celofán y esto produce muchos brillos indeseados. Por necesidad, se capta el lado corto de la baraja. Se desea poder guardar las imágenes con barajas que no tengan el número exacto. El interface con el usuario tiene que ser robusto (no ratón => pantalla táctil).

5 Curso Visión Artificial IES San Juan - Donibane

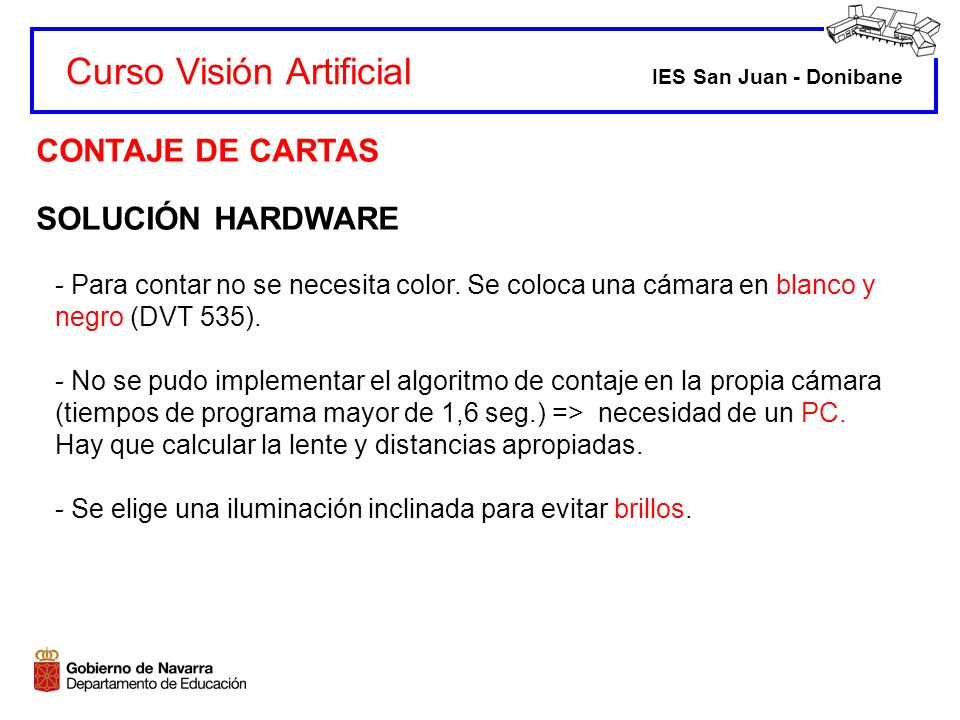

CONTAJE DE CARTAS SOLUCIÓN HARDWARE Para contar no se necesita color. Se coloca una cámara en blanco y negro (DVT 535). No se pudo implementar el algoritmo de contaje en la propia cámara (tiempos de programa mayor de 1,6 seg.) => necesidad de un PC. Hay que calcular la lente y distancias apropiadas. - Se elige una iluminación inclinada para evitar brillos.

6 Curso Visión Artificial IES San Juan - Donibane

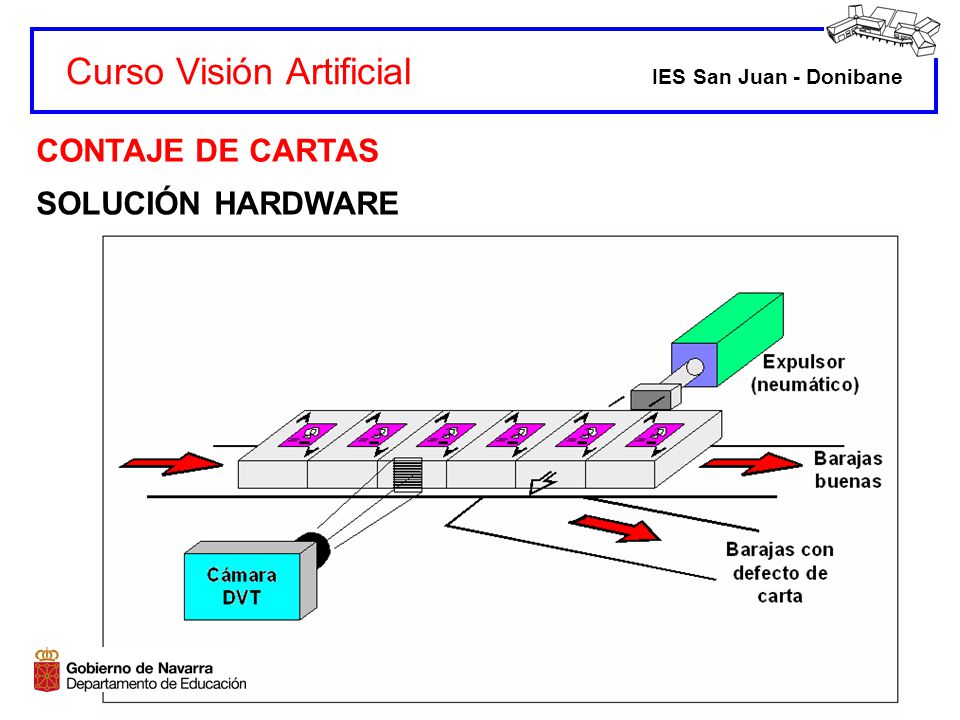

CONTAJE DE CARTAS SOLUCIÓN HARDWARE

7 Curso Visión Artificial IES San Juan - Donibane

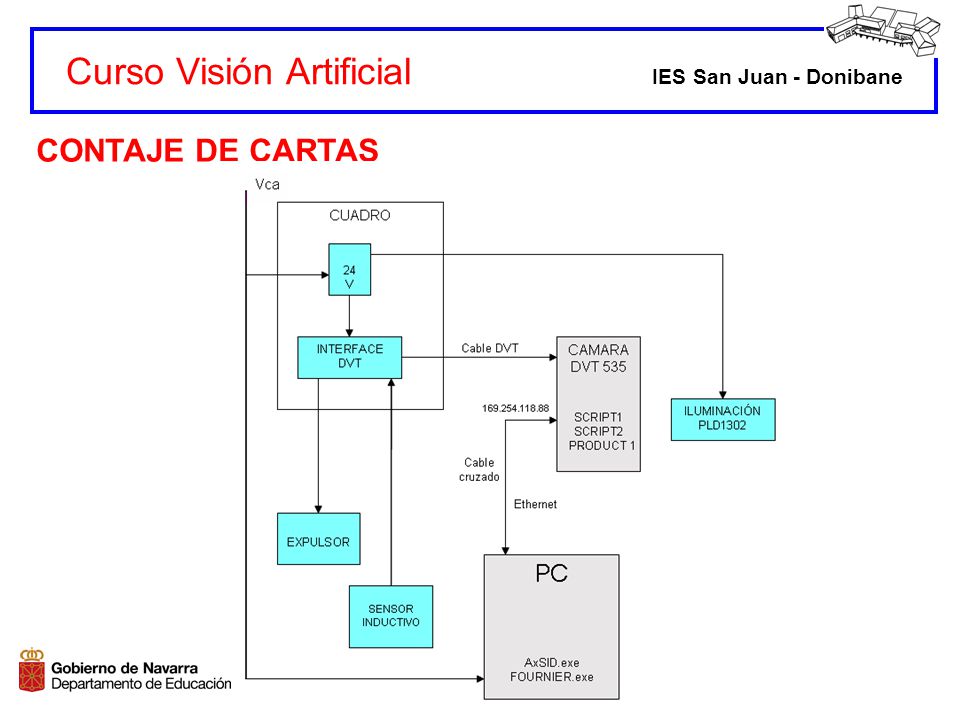

CONTAJE DE CARTAS

8 Curso Visión Artificial IES San Juan - Donibane

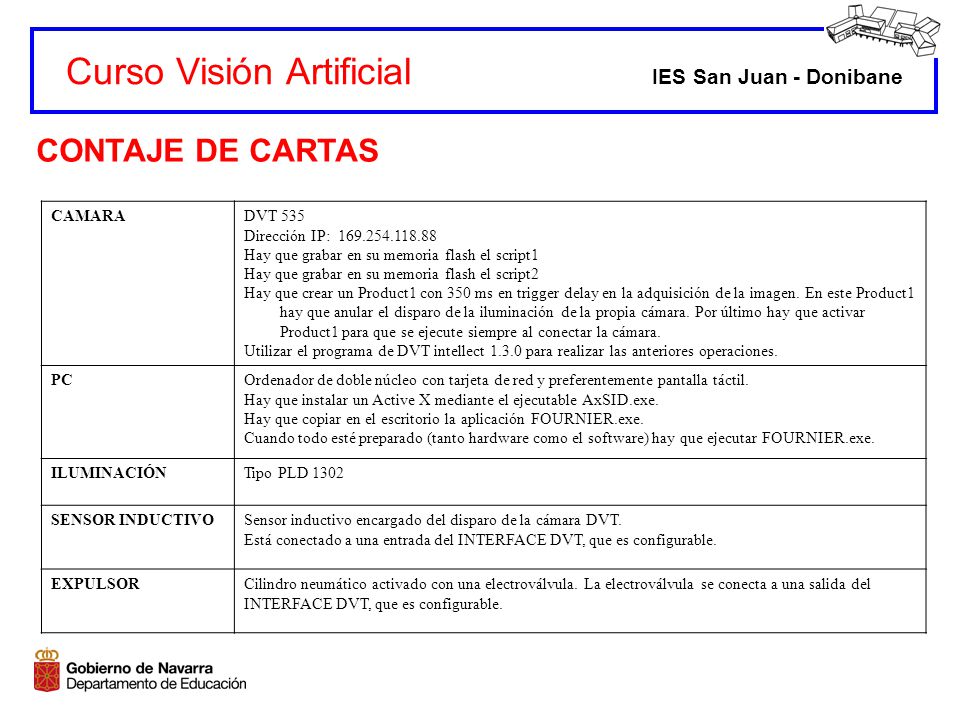

CONTAJE DE CARTAS CAMARA DVT 535 Dirección IP: Hay que grabar en su memoria flash el script1 Hay que grabar en su memoria flash el script2 Hay que crear un Product1 con 350 ms en trigger delay en la adquisición de la imagen. En este Product1 hay que anular el disparo de la iluminación de la propia cámara. Por último hay que activar Product1 para que se ejecute siempre al conectar la cámara. Utilizar el programa de DVT intellect para realizar las anteriores operaciones. PC Ordenador de doble núcleo con tarjeta de red y preferentemente pantalla táctil. Hay que instalar un Active X mediante el ejecutable AxSID.exe. Hay que copiar en el escritorio la aplicación FOURNIER.exe. Cuando todo esté preparado (tanto hardware como el software) hay que ejecutar FOURNIER.exe. ILUMINACIÓN Tipo PLD 1302 SENSOR INDUCTIVO Sensor inductivo encargado del disparo de la cámara DVT. Está conectado a una entrada del INTERFACE DVT, que es configurable. EXPULSOR Cilindro neumático activado con una electroválvula. La electroválvula se conecta a una salida del INTERFACE DVT, que es configurable.

9 Curso Visión Artificial IES San Juan - Donibane

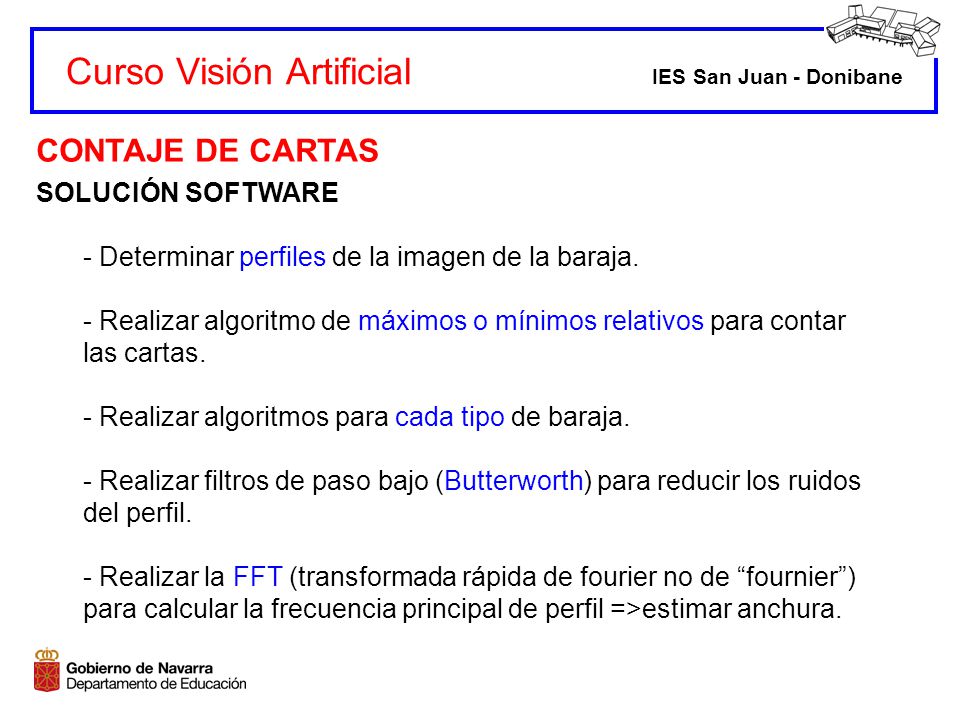

CONTAJE DE CARTAS SOLUCIÓN SOFTWARE - Determinar perfiles de la imagen de la baraja. - Realizar algoritmo de máximos o mínimos relativos para contar las cartas. - Realizar algoritmos para cada tipo de baraja. - Realizar filtros de paso bajo (Butterworth) para reducir los ruidos del perfil. - Realizar la FFT (transformada rápida de fourier no de “fournier”) para calcular la frecuencia principal de perfil =>estimar anchura.

10 Curso Visión Artificial IES San Juan - Donibane

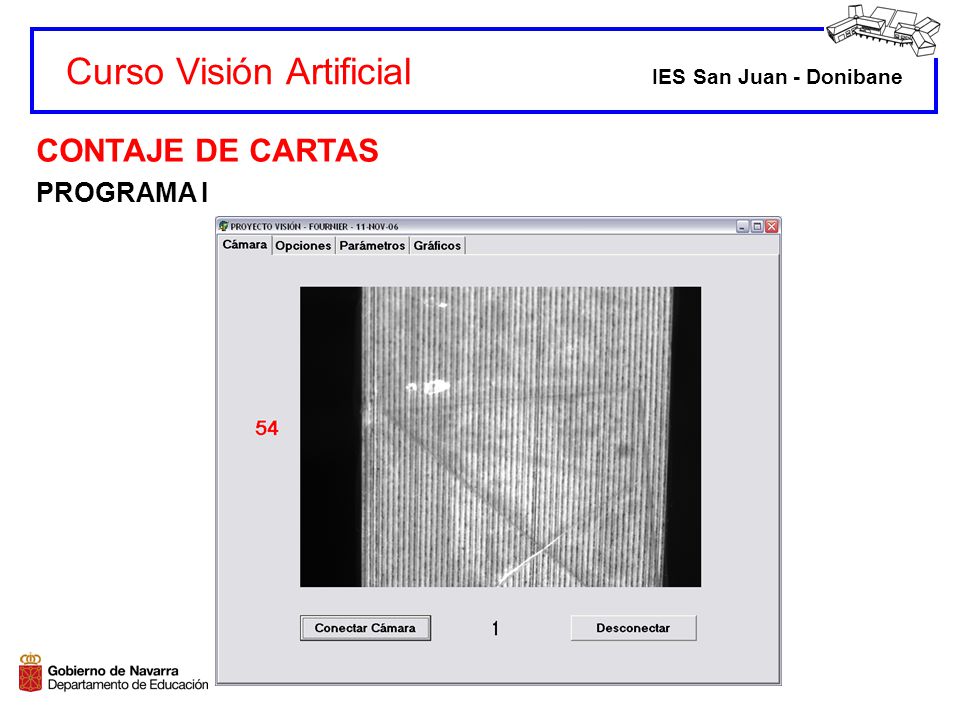

CONTAJE DE CARTAS PROGRAMA I

11 Curso Visión Artificial IES San Juan - Donibane

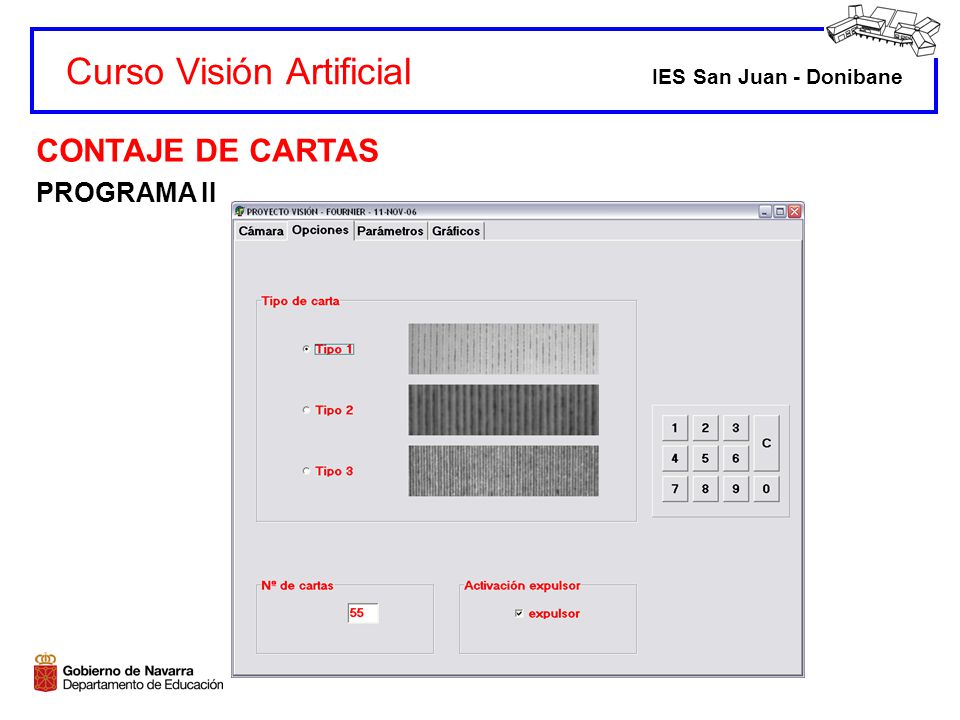

CONTAJE DE CARTAS PROGRAMA II

12 Curso Visión Artificial IES San Juan - Donibane
CONTAJE DE CARTAS PROGRAMA III

13 Curso Visión Artificial IES San Juan - Donibane

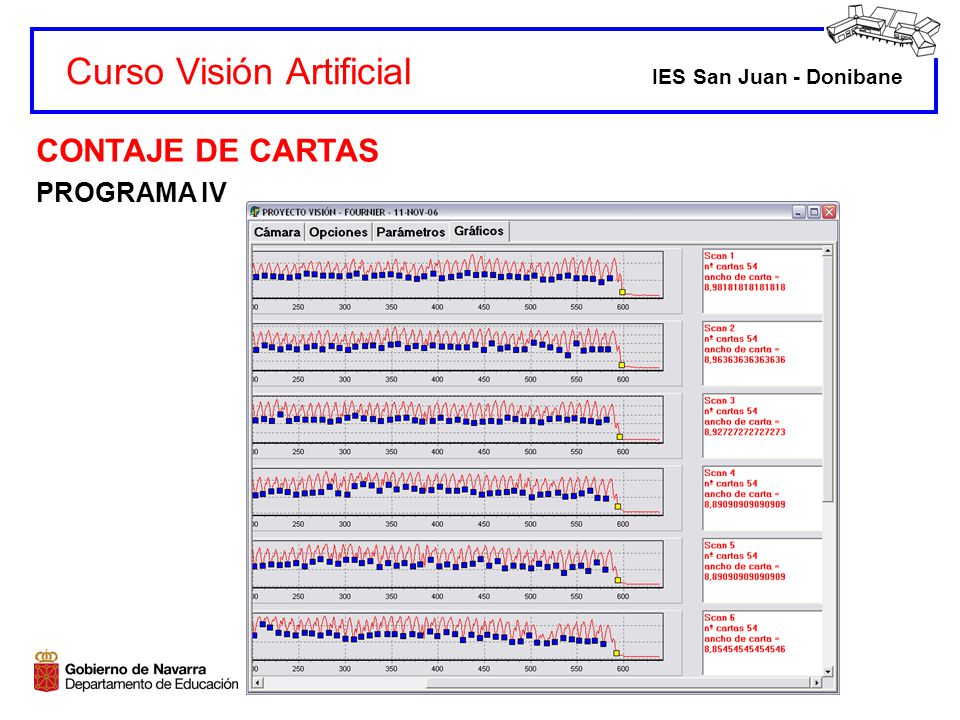

CONTAJE DE CARTAS PROGRAMA IV

14 Curso Visión Artificial IES San Juan - Donibane

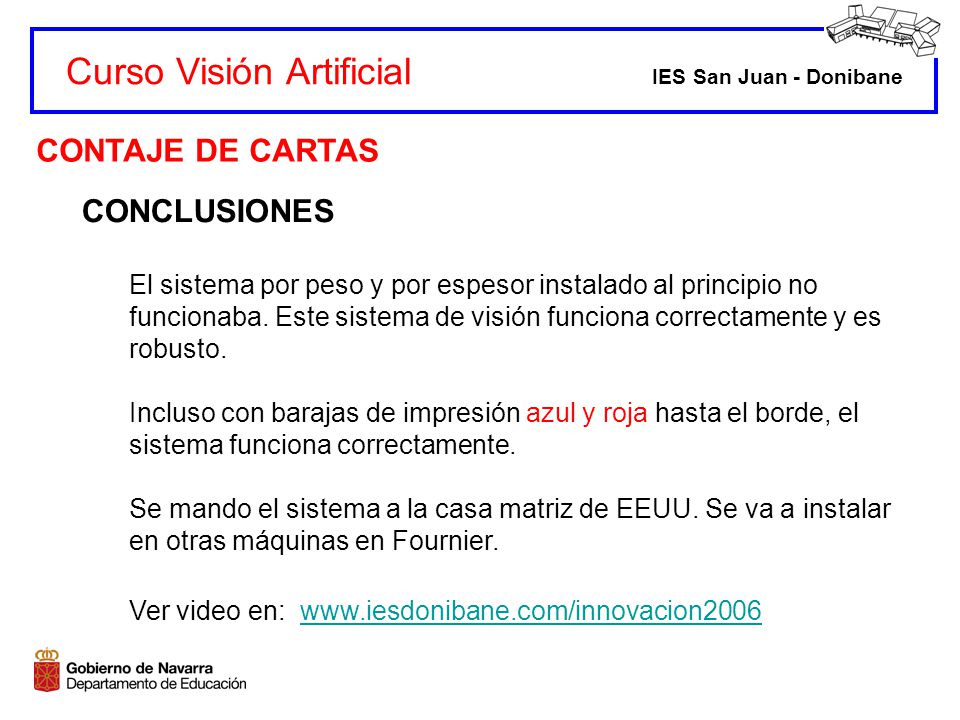

CONTAJE DE CARTAS CONCLUSIONES El sistema por peso y por espesor instalado al principio no funcionaba. Este sistema de visión funciona correctamente y es robusto. Incluso con barajas de impresión azul y roja hasta el borde, el sistema funciona correctamente. Se mando el sistema a la casa matriz de EEUU. Se va a instalar en otras máquinas en Fournier. Ver video en:

15 Curso Visión Artificial IES San Juan - Donibane

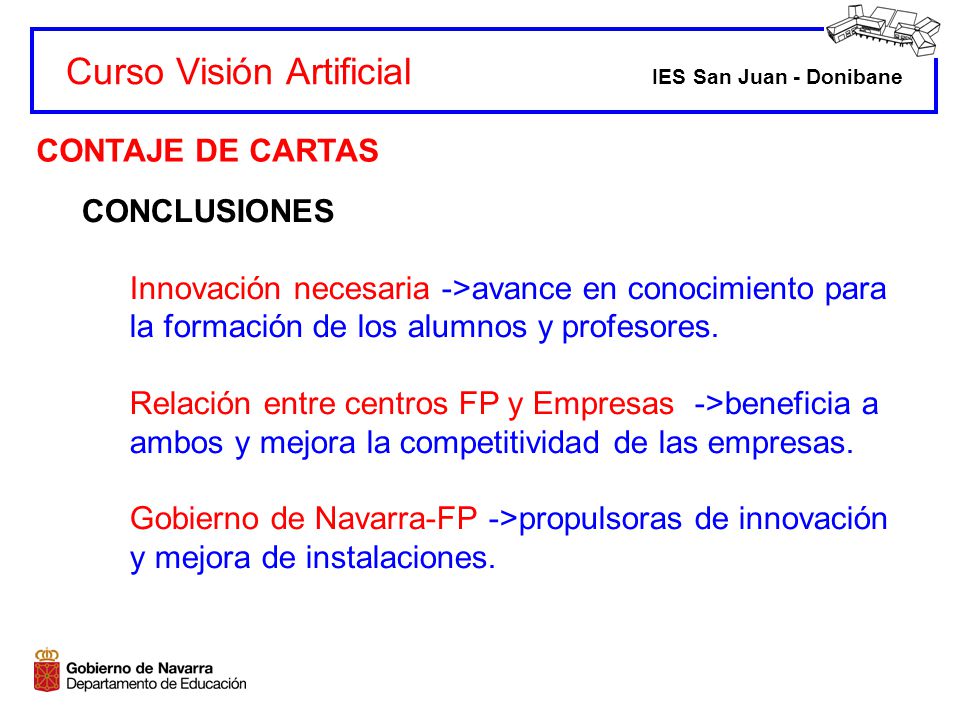

CONTAJE DE CARTAS CONCLUSIONES Innovación necesaria ->avance en conocimiento para la formación de los alumnos y profesores. Relación entre centros FP y Empresas ->beneficia a ambos y mejora la competitividad de las empresas. Gobierno de Navarra-FP ->propulsoras de innovación y mejora de instalaciones.
