Presentación del tema: "Proyecto Vehículo 2012 Bateria y cargador de bateria."— Transcripción de la presentación:

1 Proyecto Vehículo 2012 Bateria y cargador de bateria

2 Batería de ciclo profundo Las baterías de ciclo profundo, son bateria normales, que a diferencia de otras, que están diseñadas para ser descargadas en casi en su totalidad de forma regular.

3 Ventajas de las baterías de ciclo profundo Tensión constante No hay una gran corriente de arranque Permiten entre un 80% y 90% de descarga Su estructura de placas y separadores es mas gruesa

4 Bateria del proyecto Información Técnica Voltaje nominal : 12V Numero de celdas:6 Capacidad nominal: 33Ah Resistencia interna: 10m Material: Plomo-Acido

5 Formas de carga Lenta: Se carga completa en un tiempo largo, aplicándole a la batería una corriente mínima. Rápida: Se carga completa en poco tiempo, aplicándole a la batería una gran corriente.

6 Ventajas de la carga lenta En este proyecto hemos elegido utilizar la carga lenta por las siguientes razones: Mayor vida útil de la batería Menor temperatura Menor corriente en la bateria

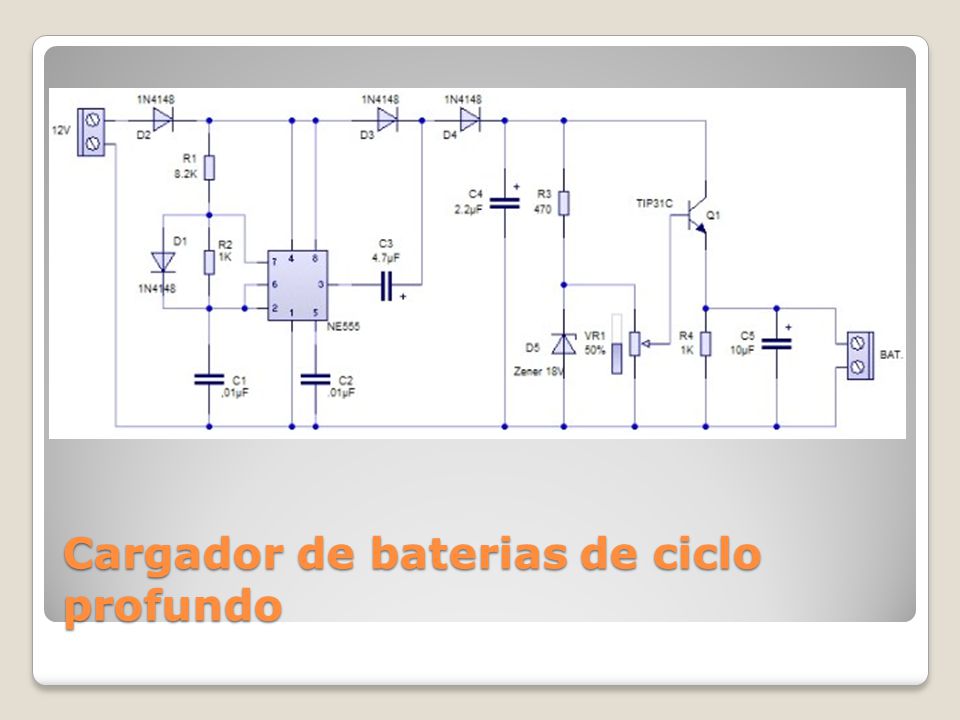

7 Cargador de baterias de ciclo profundo

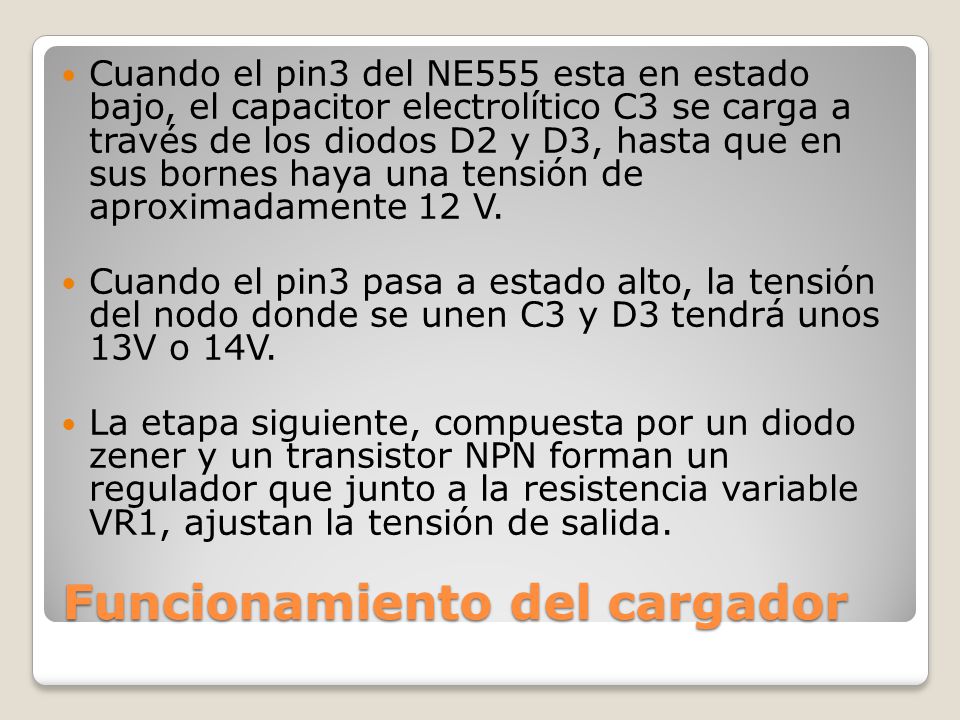

8 Funcionamiento del cargador Cuando el pin3 del NE555 esta en estado bajo, el capacitor electrolítico C3 se carga a través de los diodos D2 y D3, hasta que en sus bornes haya una tensión de aproximadamente 12 V. Cuando el pin3 pasa a estado alto, la tensión del nodo donde se unen C3 y D3 tendrá unos 13V o 14V. La etapa siguiente, compuesta por un diodo zener y un transistor NPN forman un regulador que junto a la resistencia variable VR1, ajustan la tensión de salida.

9 Alumnos: Christian Spadari Leandro Bottinelli Profesor: Edgardo Vazquez Divisiones: 6° 2° y 6° 4°
