Arquitectura de las Redes Actuales

Presentación del tema: "Arquitectura de las Redes Actuales"— Transcripción de la presentación:

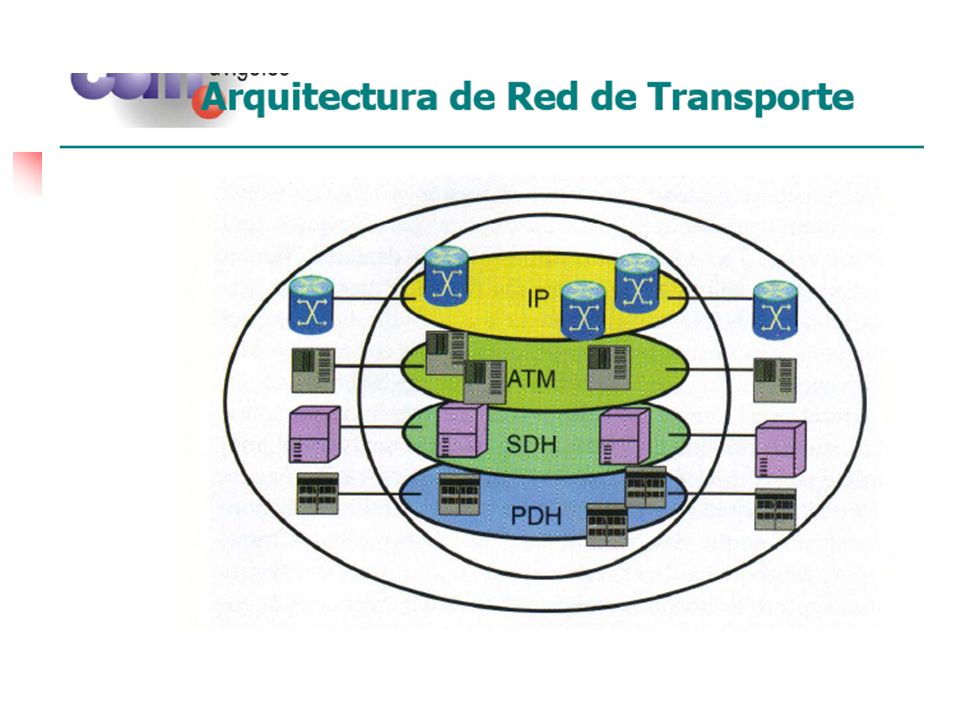

1

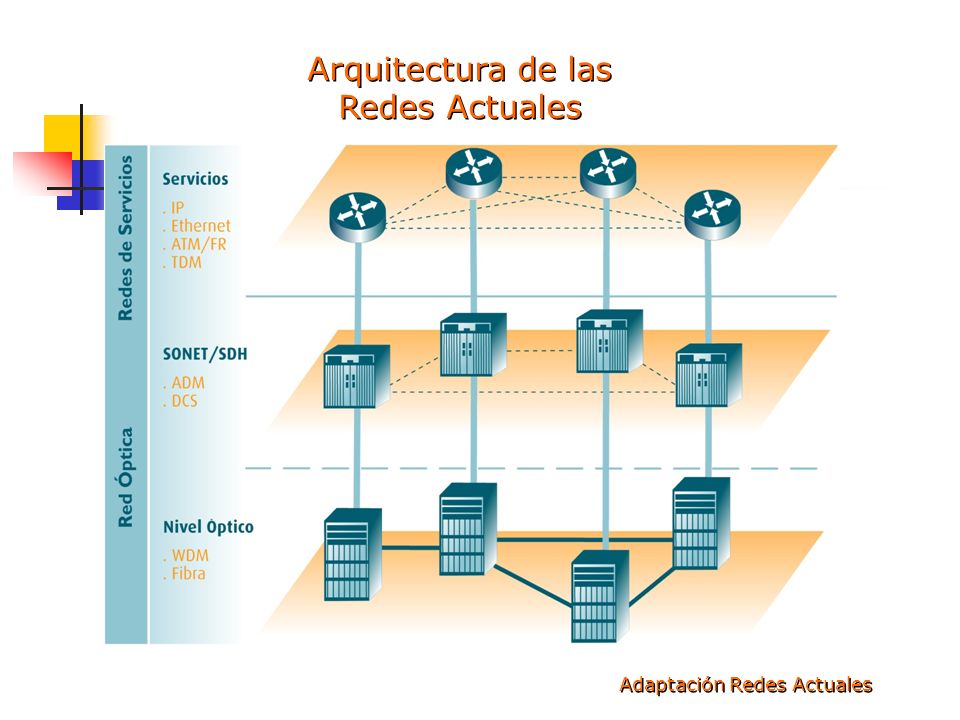

2 Arquitectura de las Redes Actuales
Adaptación Redes Actuales

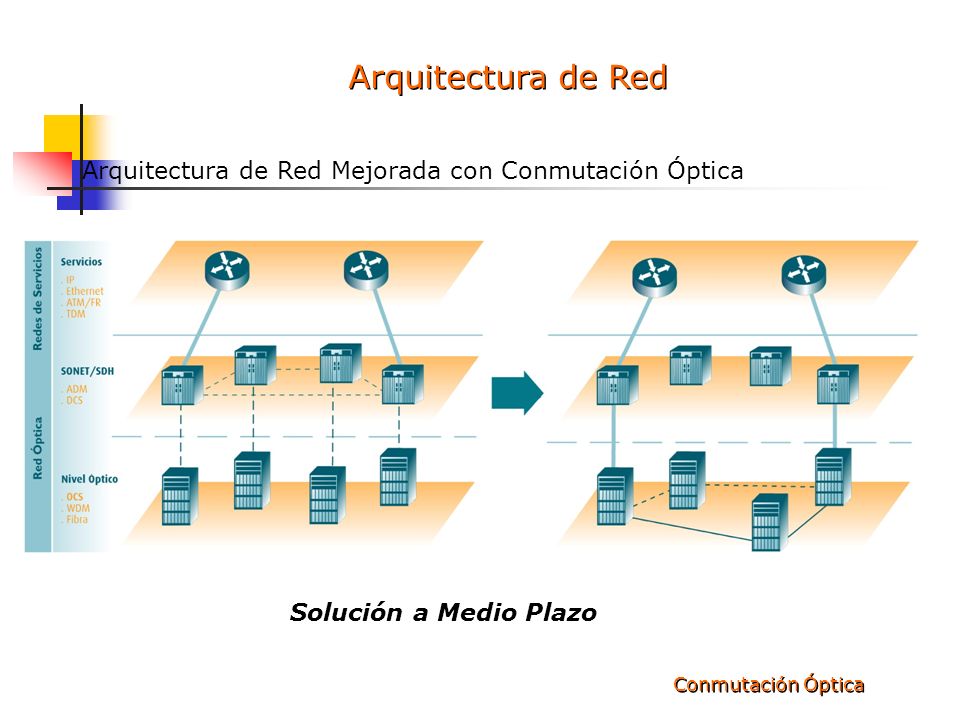

3 Arquitectura de Red Arquitectura de Red Mejorada con Conmutación Óptica Solución a Medio Plazo Conmutación Óptica

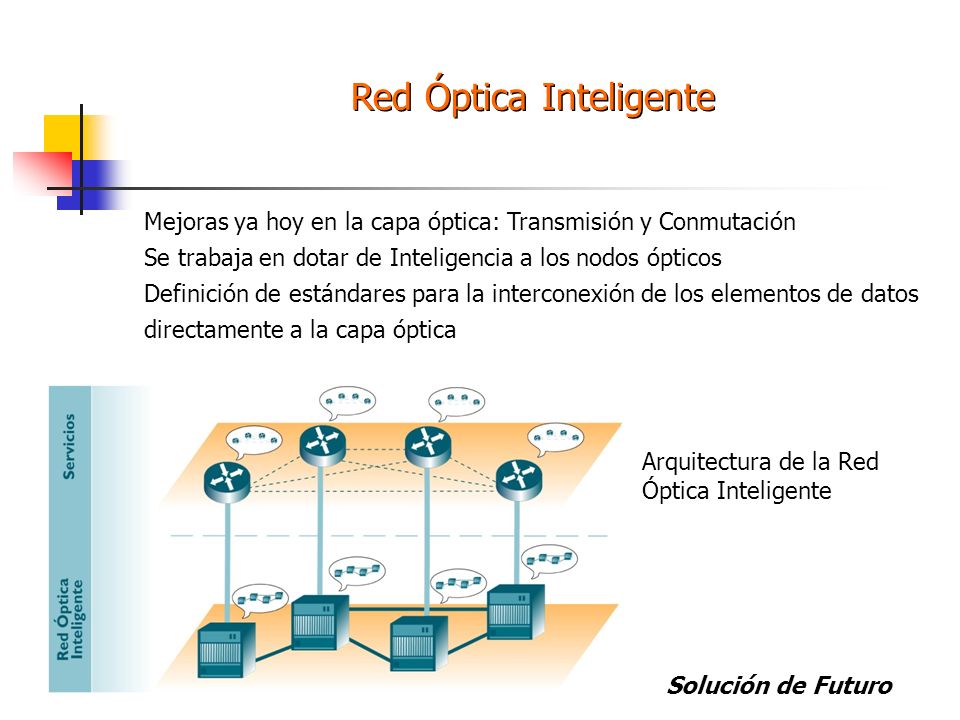

4 Red Óptica Inteligente
Mejoras ya hoy en la capa óptica: Transmisión y Conmutación Se trabaja en dotar de Inteligencia a los nodos ópticos Definición de estándares para la interconexión de los elementos de datos directamente a la capa óptica Arquitectura de la Red Óptica Inteligente Solución de Futuro

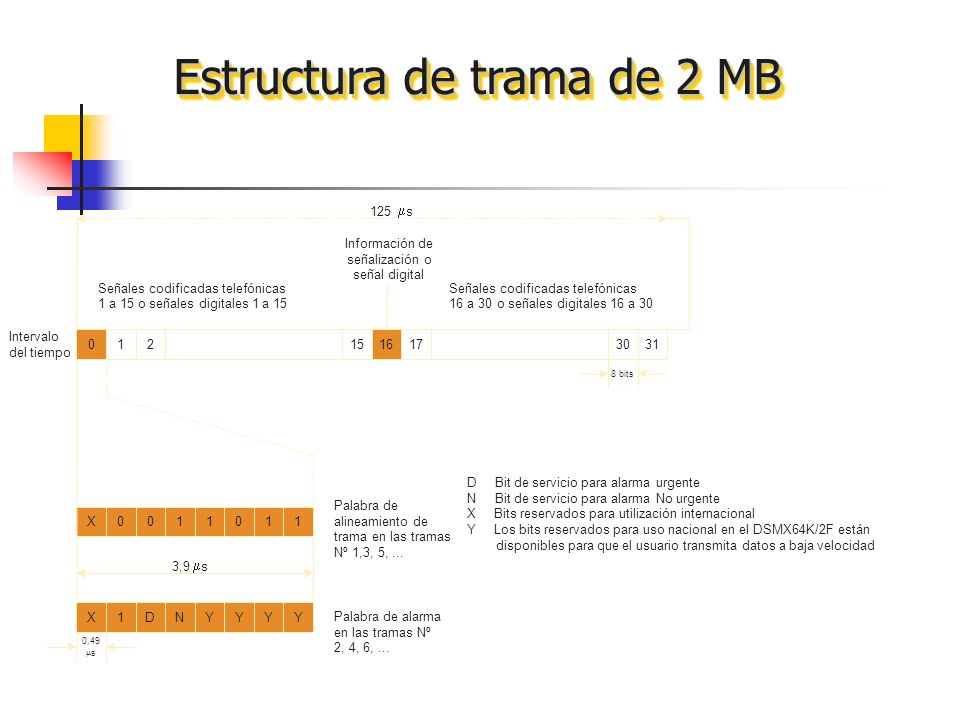

5 Estructura de trama de 2 MB
1 2 15 16 17 31 X 8 bits D Bit de servicio para alarma urgente N Bit de servicio para alarma No urgente X Bits reservados para utilización internacional Y Los bits reservados para uso nacional en el DSMX64K/2F están disponibles para que el usuario transmita datos a baja velocidad 30 D N Y 0,49 m s Señales codificadas telefónicas 1 a 15 o señales digitales 1 a 15 16 a 30 o señales digitales 16 a 30 Información de señalización o señal digital Intervalo del tiempo Palabra de alineamiento de trama en las tramas Nº 1,3, 5, ... Palabra de alarma en las tramas Nº 2, 4, 6, ... 125 3,9

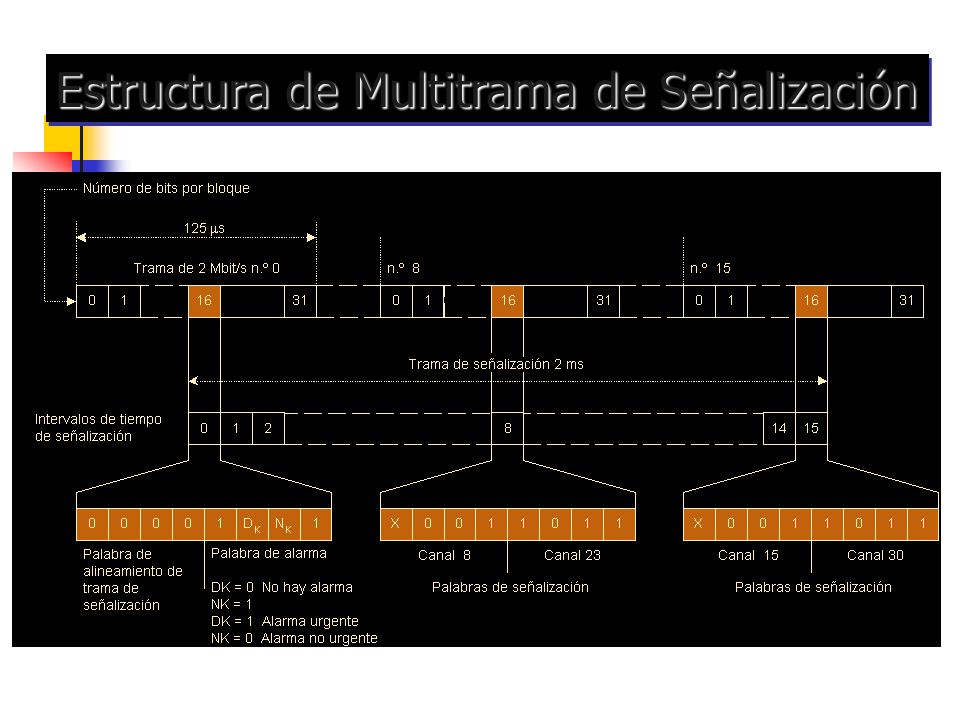

6 Estructura de Multitrama de Señalización

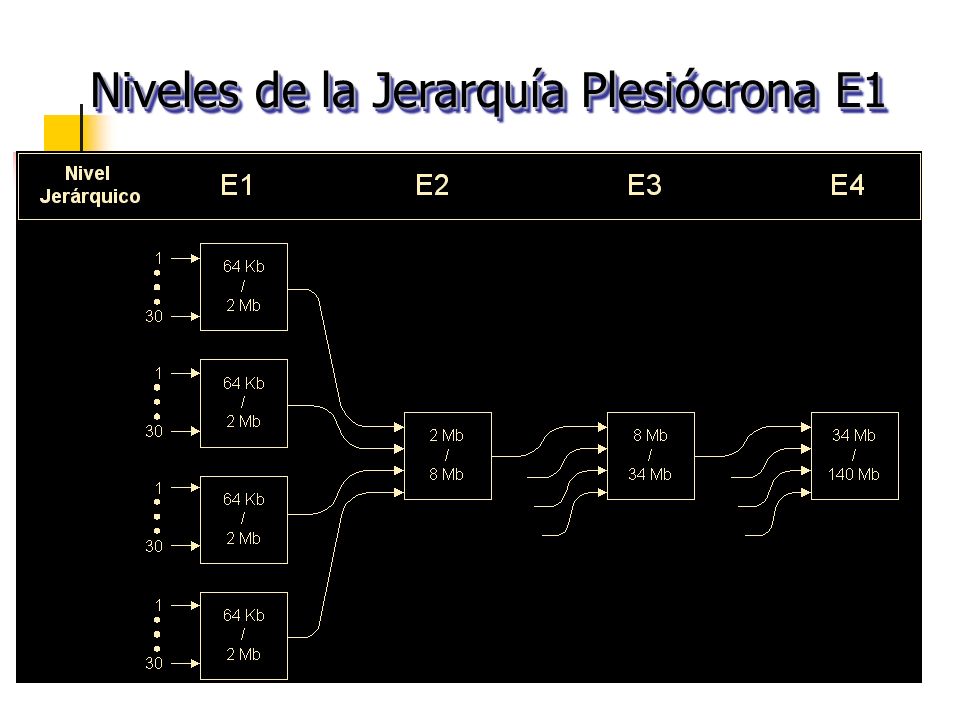

7 Niveles de la Jerarquía Plesiócrona E1

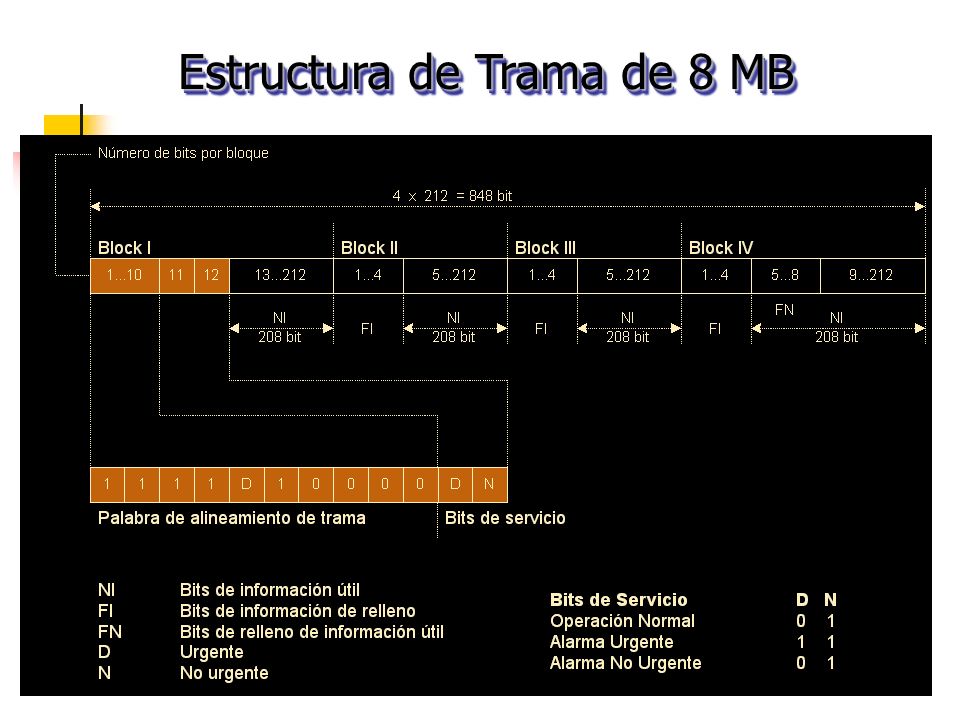

8 Estructura de Trama de 8 MB

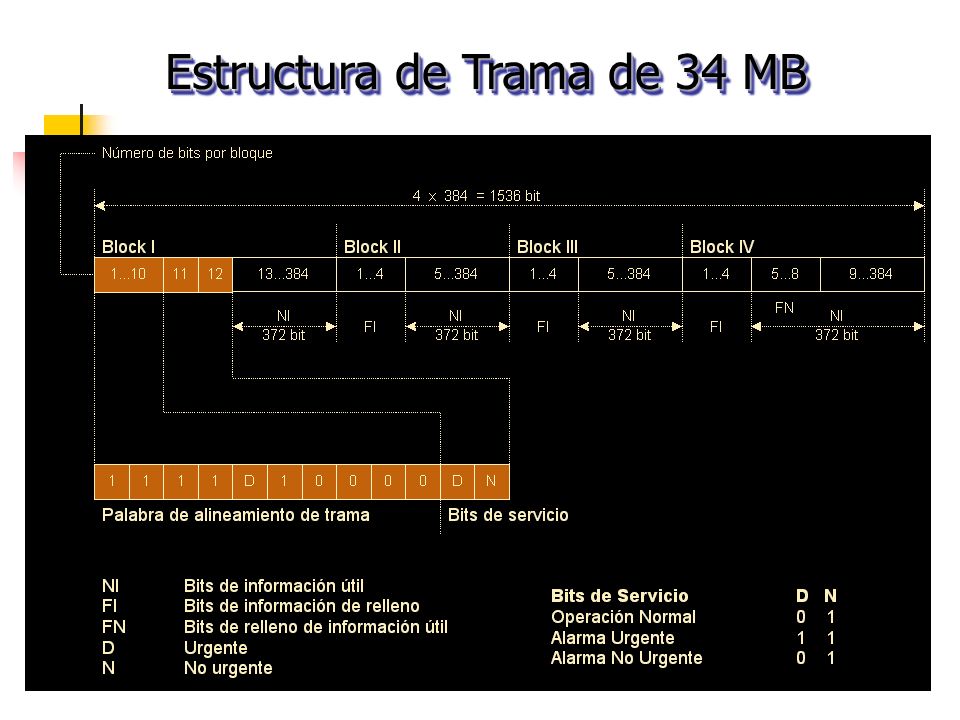

9 Estructura de Trama de 34 MB

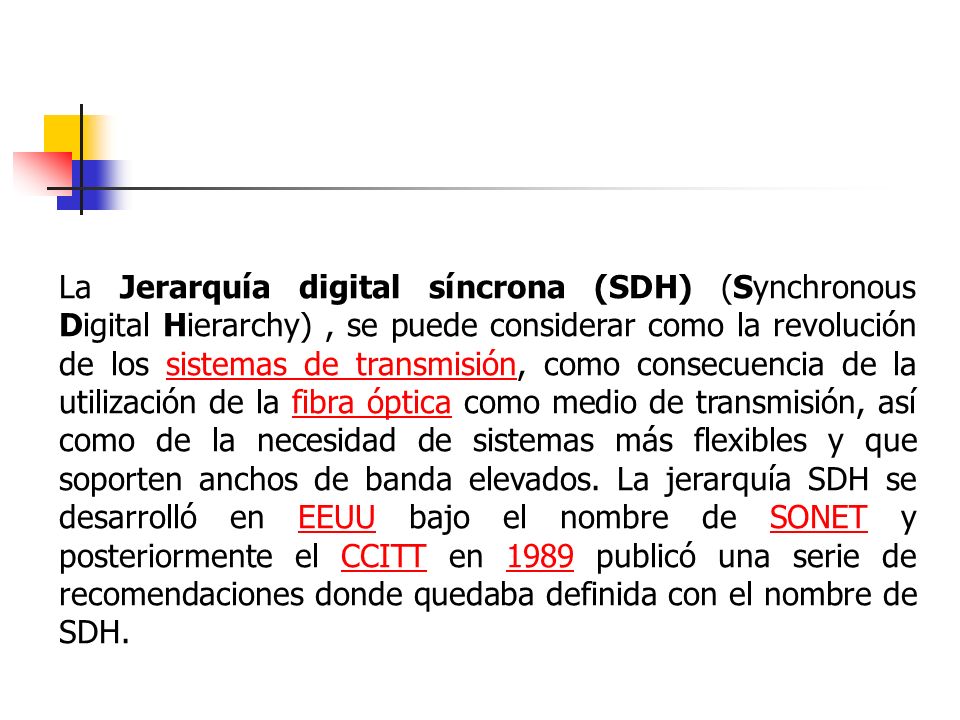

10 La Jerarquía digital síncrona (SDH) (Synchronous Digital Hierarchy) , se puede considerar como la revolución de los sistemas de transmisión, como consecuencia de la utilización de la fibra óptica como medio de transmisión, así como de la necesidad de sistemas más flexibles y que soporten anchos de banda elevados. La jerarquía SDH se desarrolló en EEUU bajo el nombre de SONET y posteriormente el CCITT en 1989 publicó una serie de recomendaciones donde quedaba definida con el nombre de SDH.

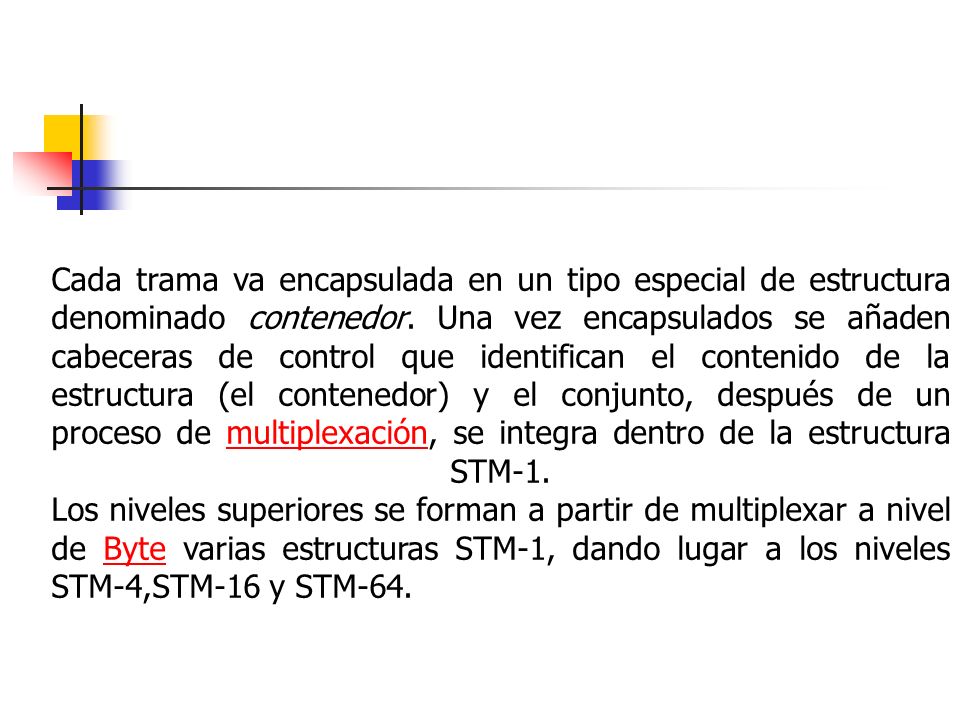

11 Cada trama va encapsulada en un tipo especial de estructura denominado contenedor. Una vez encapsulados se añaden cabeceras de control que identifican el contenido de la estructura (el contenedor) y el conjunto, después de un proceso de multiplexación, se integra dentro de la estructura STM-1. Los niveles superiores se forman a partir de multiplexar a nivel de Byte varias estructuras STM-1, dando lugar a los niveles STM-4,STM-16 y STM-64.

12

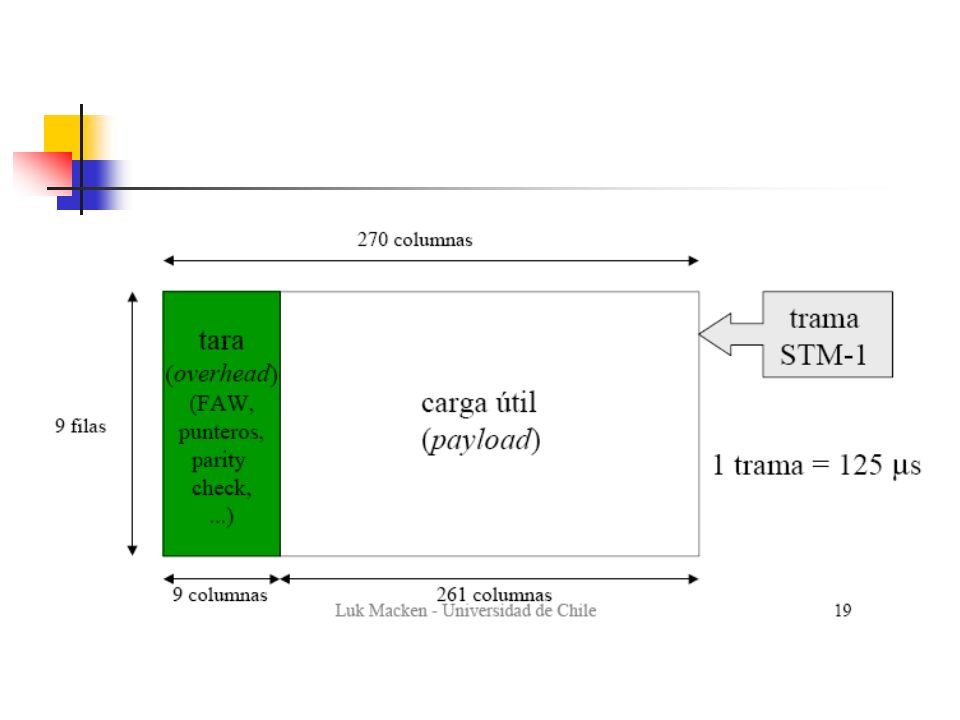

13

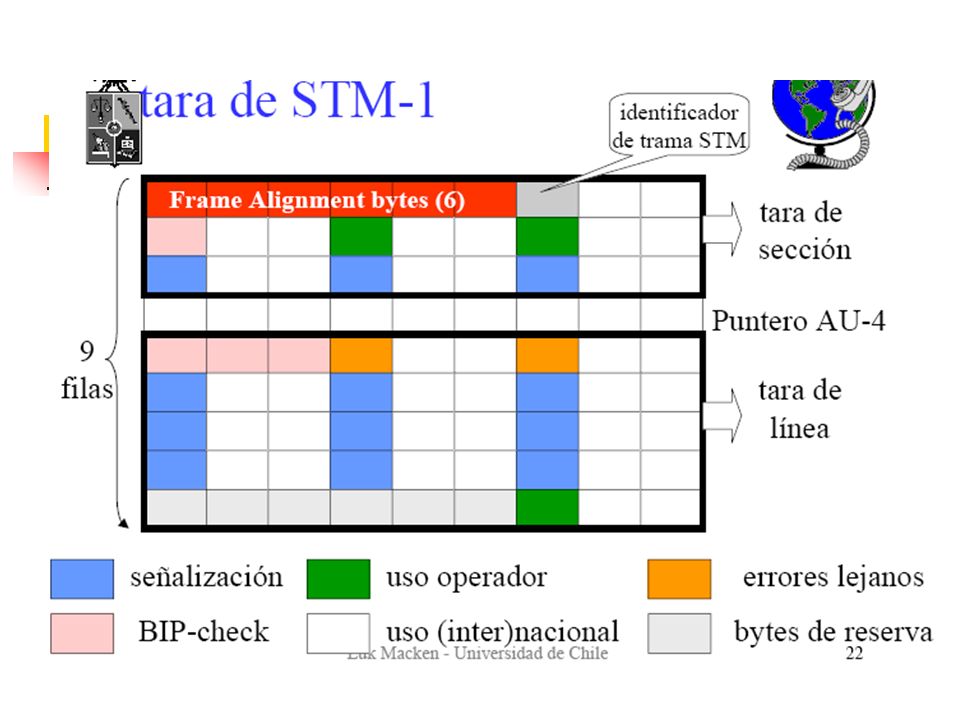

14

15

16

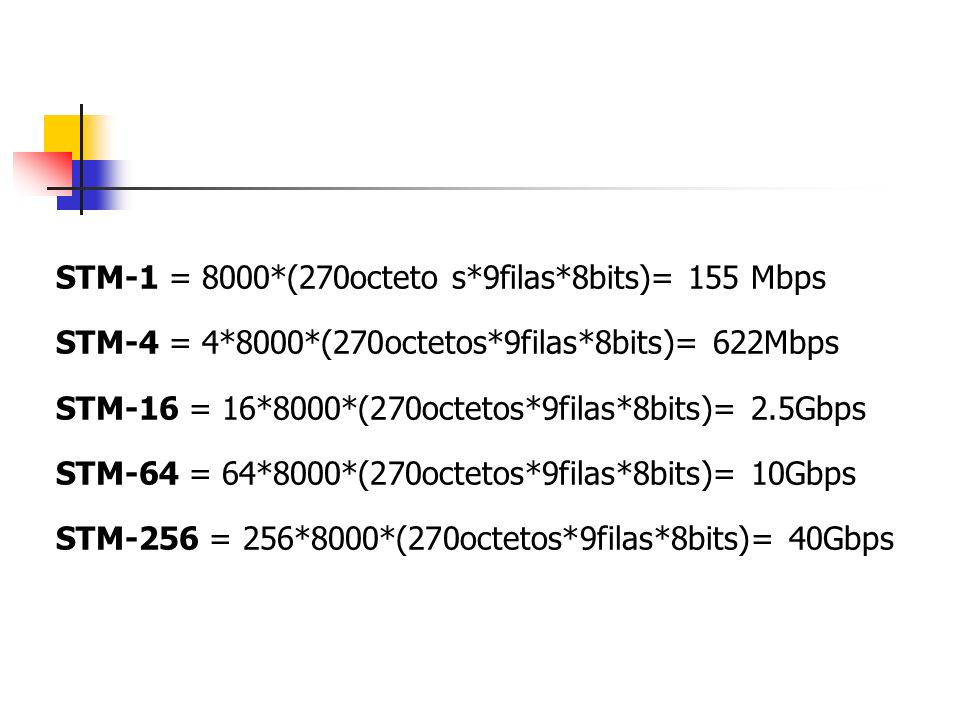

17 STM-1 = 8000. (270octeto s. 9filas. 8bits)= 155 Mbps STM-4 = 4. 8000
STM-1 = 8000*(270octeto s*9filas*8bits)= 155 Mbps STM-4 = 4*8000*(270octetos*9filas*8bits)= 622Mbps STM-16 = 16*8000*(270octetos*9filas*8bits)= 2.5Gbps STM-64 = 64*8000*(270octetos*9filas*8bits)= 10Gbps STM-256 = 256*8000*(270octetos*9filas*8bits)= 40Gbps

18

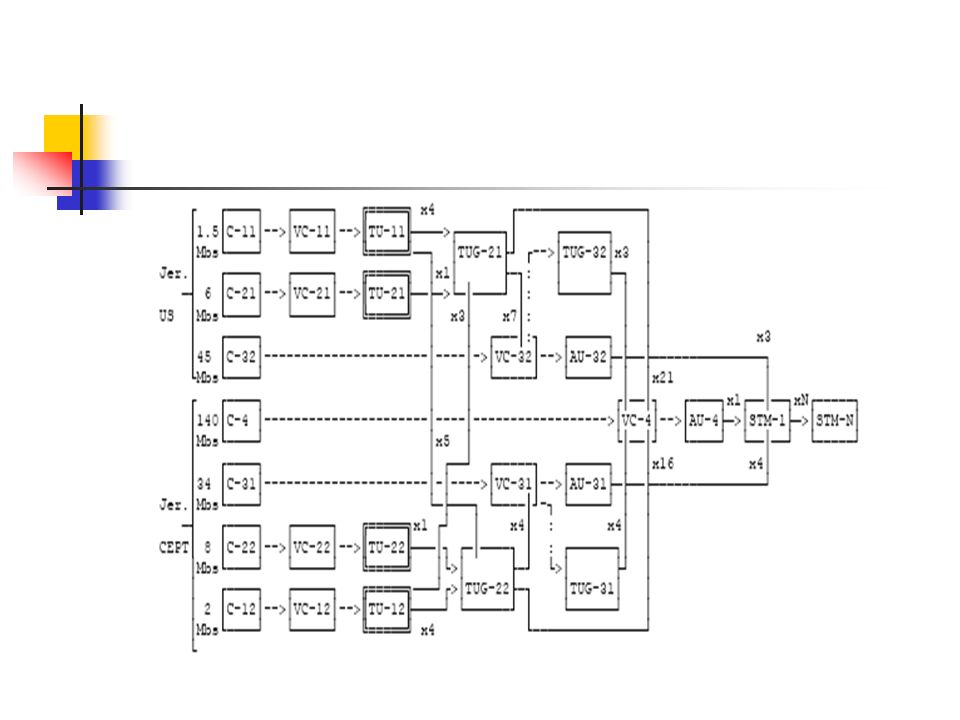

19

20

21

22

23

24

25

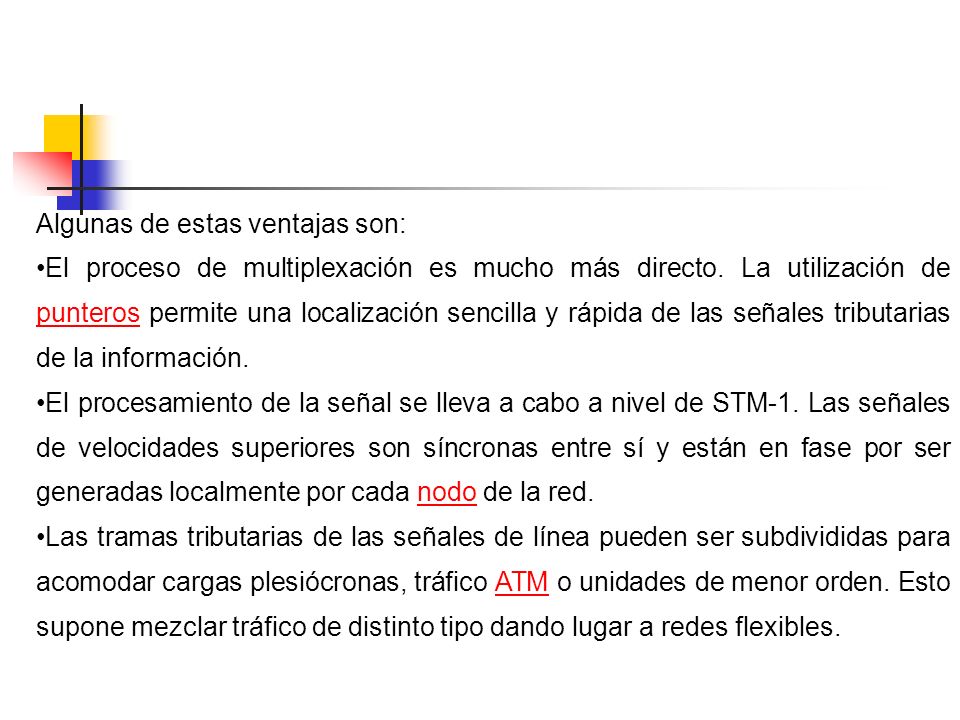

26 Algunas de estas ventajas son:
El proceso de multiplexación es mucho más directo. La utilización de punteros permite una localización sencilla y rápida de las señales tributarias de la información. El procesamiento de la señal se lleva a cabo a nivel de STM-1. Las señales de velocidades superiores son síncronas entre sí y están en fase por ser generadas localmente por cada nodo de la red. Las tramas tributarias de las señales de línea pueden ser subdivididas para acomodar cargas plesiócronas, tráfico ATM o unidades de menor orden. Esto supone mezclar tráfico de distinto tipo dando lugar a redes flexibles.

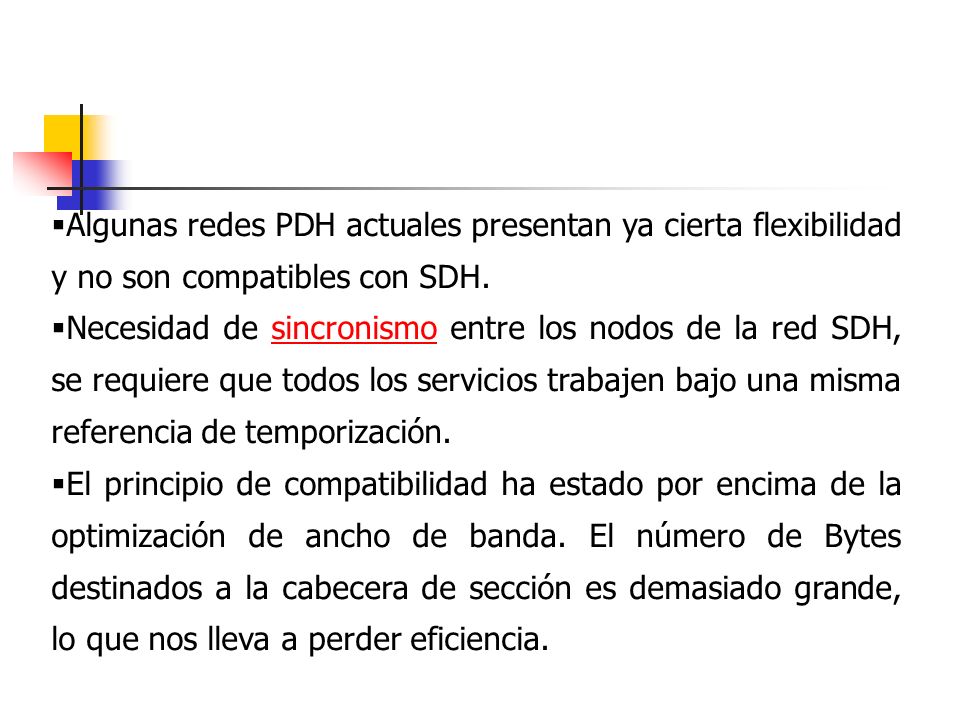

27 Algunas redes PDH actuales presentan ya cierta flexibilidad y no son compatibles con SDH.
Necesidad de sincronismo entre los nodos de la red SDH, se requiere que todos los servicios trabajen bajo una misma referencia de temporización. El principio de compatibilidad ha estado por encima de la optimización de ancho de banda. El número de Bytes destinados a la cabecera de sección es demasiado grande, lo que nos lleva a perder eficiencia.

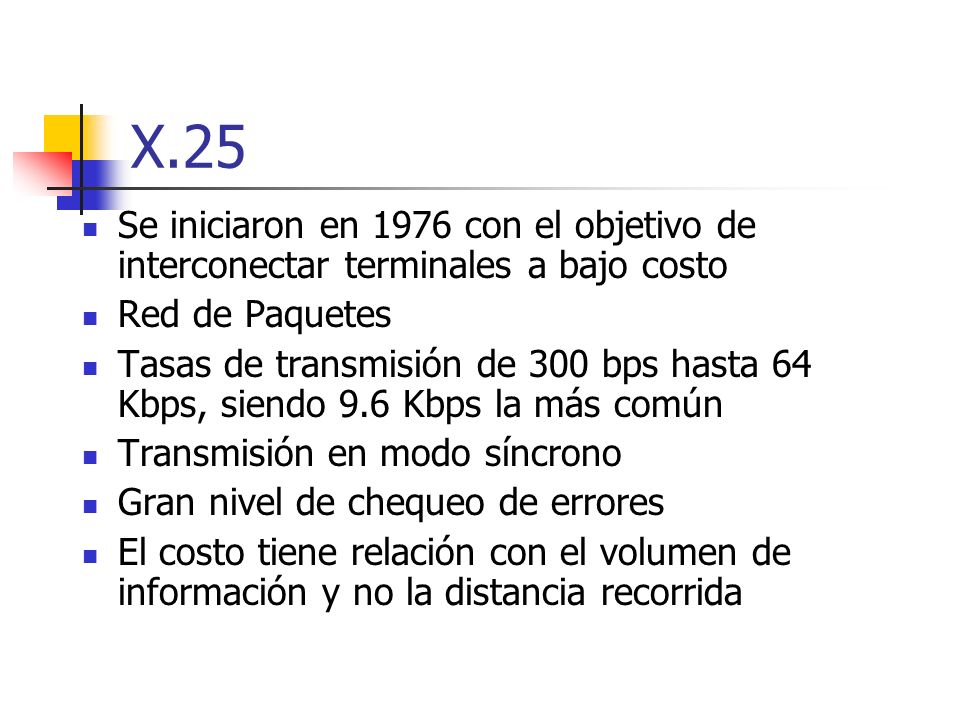

28 X.25 Se iniciaron en 1976 con el objetivo de interconectar terminales a bajo costo Red de Paquetes Tasas de transmisión de 300 bps hasta 64 Kbps, siendo 9.6 Kbps la más común Transmisión en modo síncrono Gran nivel de chequeo de errores El costo tiene relación con el volumen de información y no la distancia recorrida

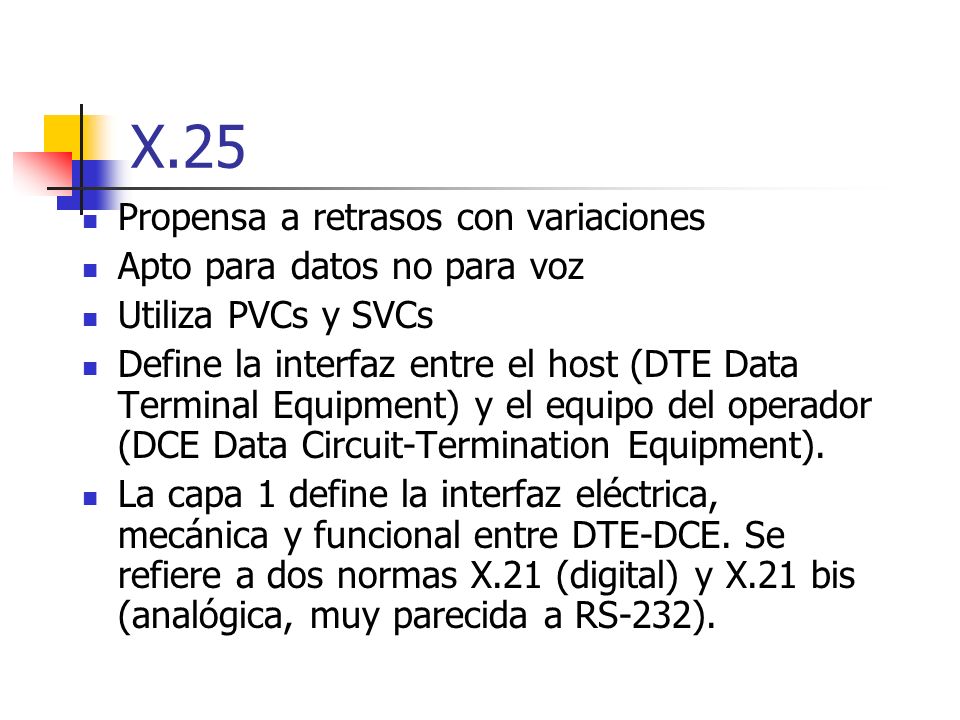

29 X.25 Propensa a retrasos con variaciones Apto para datos no para voz
Utiliza PVCs y SVCs Define la interfaz entre el host (DTE Data Terminal Equipment) y el equipo del operador (DCE Data Circuit-Termination Equipment). La capa 1 define la interfaz eléctrica, mecánica y funcional entre DTE-DCE. Se refiere a dos normas X.21 (digital) y X.21 bis (analógica, muy parecida a RS-232).

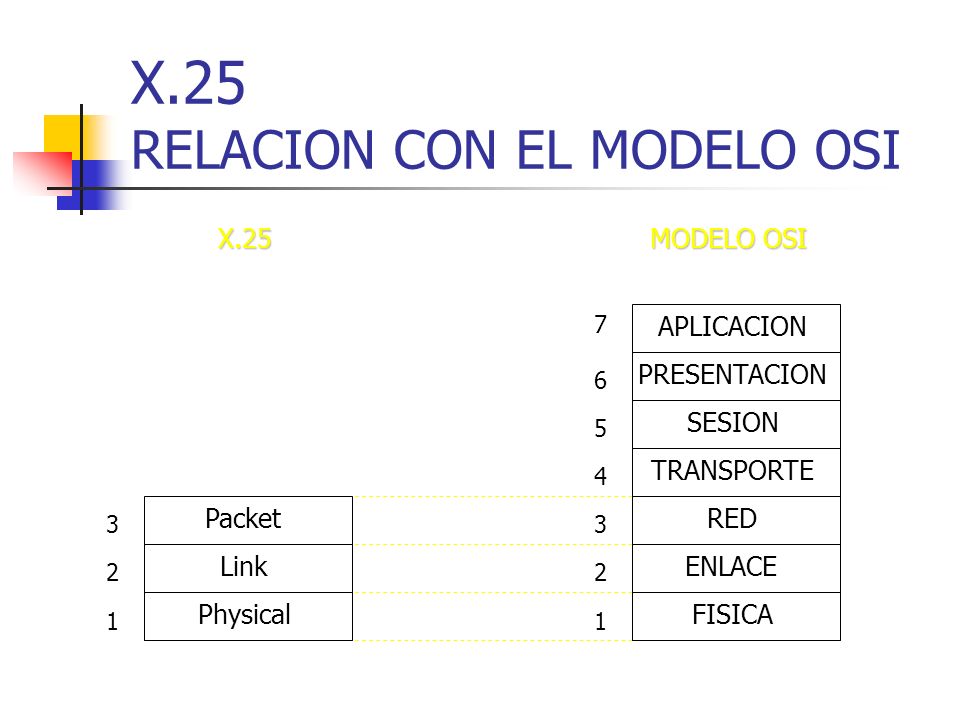

30 X.25 RELACION CON EL MODELO OSI
7 APLICACION PRESENTACION 6 SESION 5 TRANSPORTE 4 Packet RED 3 3 Link ENLACE 2 2 Physical FISICA 1 1

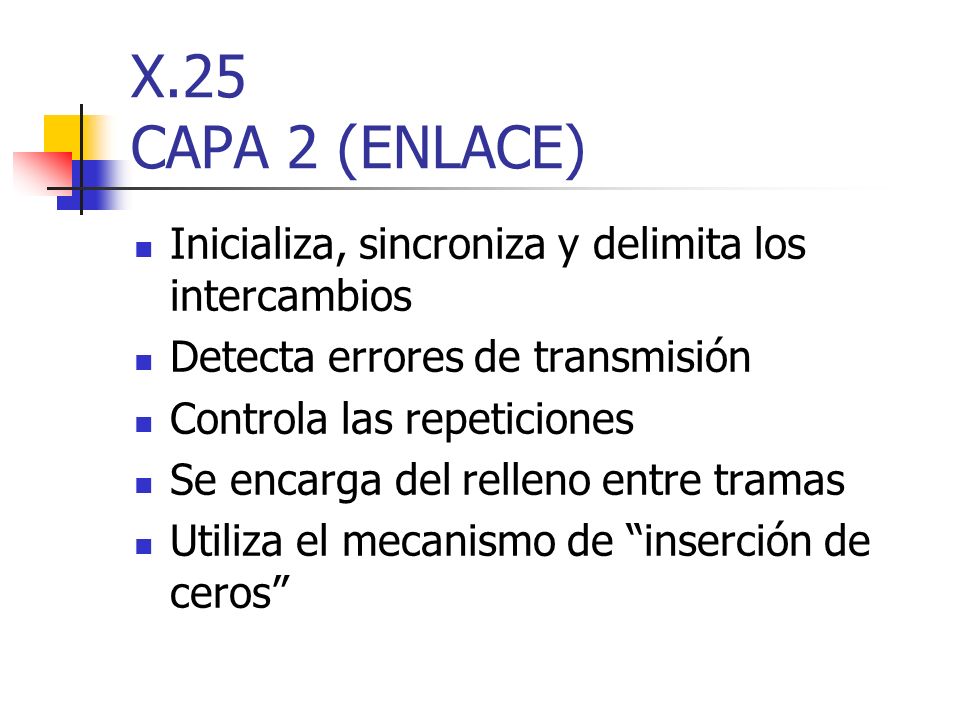

31 X.25 CAPA 2 (ENLACE) Inicializa, sincroniza y delimita los intercambios Detecta errores de transmisión Controla las repeticiones Se encarga del relleno entre tramas Utiliza el mecanismo de “inserción de ceros”

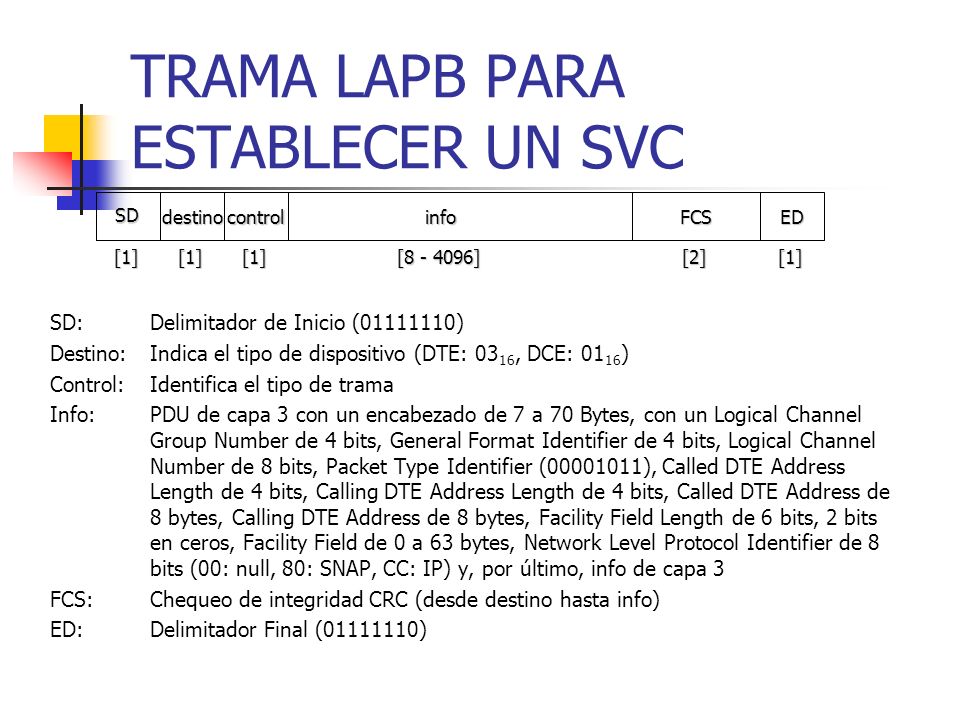

32 TRAMA LAPB PARA ESTABLECER UN SVC
SD destino control info FCS ED [1] [2] [ ] SD: Delimitador de Inicio ( ) Destino: Indica el tipo de dispositivo (DTE: 0316, DCE: 0116) Control: Identifica el tipo de trama Info: PDU de capa 3 con un encabezado de 7 a 70 Bytes, con un Logical Channel Group Number de 4 bits, General Format Identifier de 4 bits, Logical Channel Number de 8 bits, Packet Type Identifier ( ), Called DTE Address Length de 4 bits, Calling DTE Address Length de 4 bits, Called DTE Address de 8 bytes, Calling DTE Address de 8 bytes, Facility Field Length de 6 bits, 2 bits en ceros, Facility Field de 0 a 63 bytes, Network Level Protocol Identifier de 8 bits (00: null, 80: SNAP, CC: IP) y, por último, info de capa 3 FCS: Chequeo de integridad CRC (desde destino hasta info) ED: Delimitador Final ( )

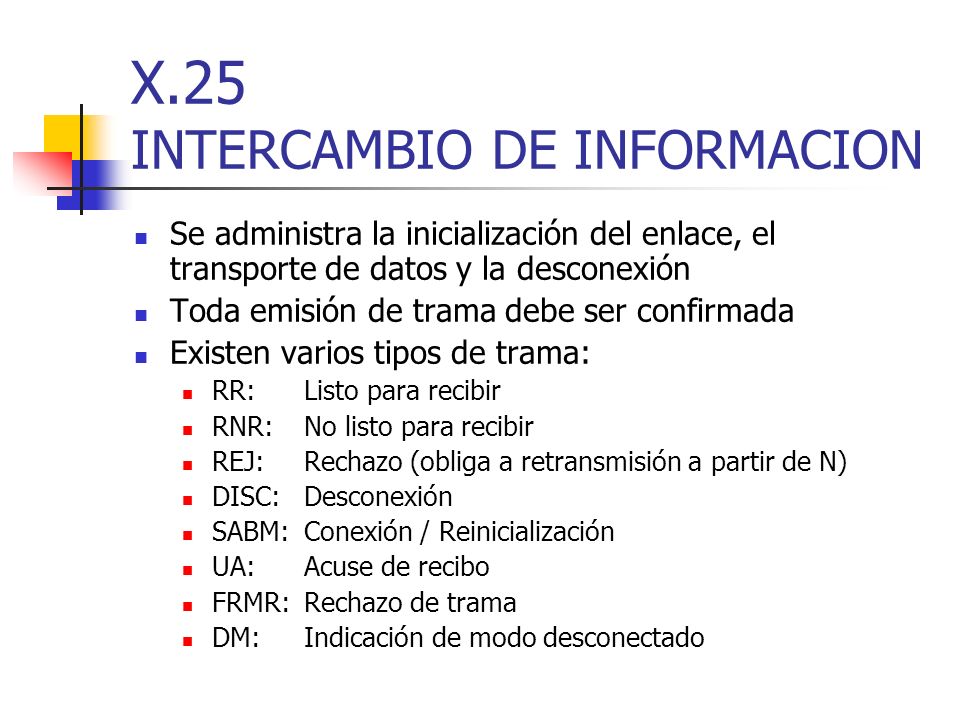

33 X.25 INTERCAMBIO DE INFORMACION
Se administra la inicialización del enlace, el transporte de datos y la desconexión Toda emisión de trama debe ser confirmada Existen varios tipos de trama: RR: Listo para recibir RNR: No listo para recibir REJ: Rechazo (obliga a retransmisión a partir de N) DISC: Desconexión SABM: Conexión / Reinicialización UA: Acuse de recibo FRMR: Rechazo de trama DM: Indicación de modo desconectado

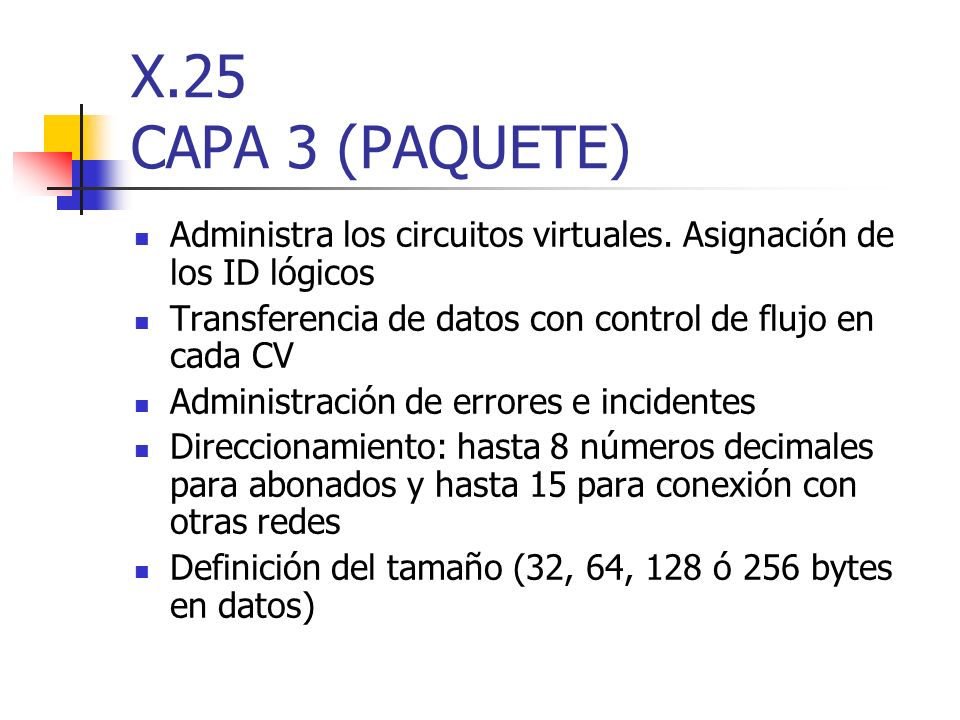

34 X.25 CAPA 3 (PAQUETE) Administra los circuitos virtuales. Asignación de los ID lógicos Transferencia de datos con control de flujo en cada CV Administración de errores e incidentes Direccionamiento: hasta 8 números decimales para abonados y hasta 15 para conexión con otras redes Definición del tamaño (32, 64, 128 ó 256 bytes en datos)

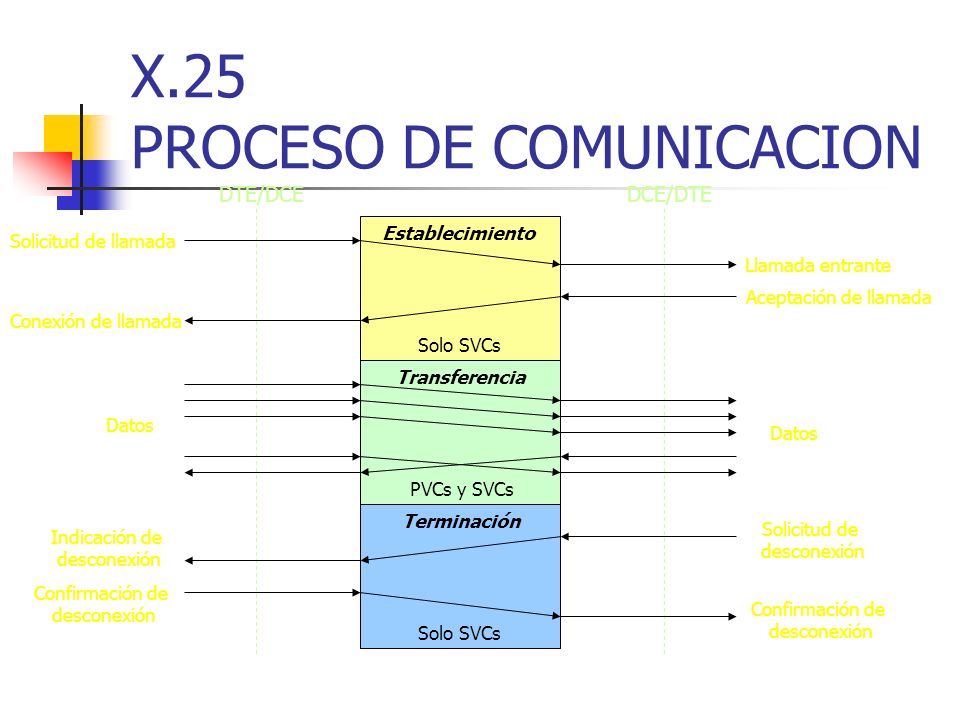

35 X.25 PROCESO DE COMUNICACION
DTE/DCE DCE/DTE Establecimiento Solicitud de llamada Llamada entrante Aceptación de llamada Conexión de llamada Solo SVCs Transferencia Datos PVCs y SVCs Terminación Solicitud de desconexión Indicación de Confirmación de desconexión Solo SVCs

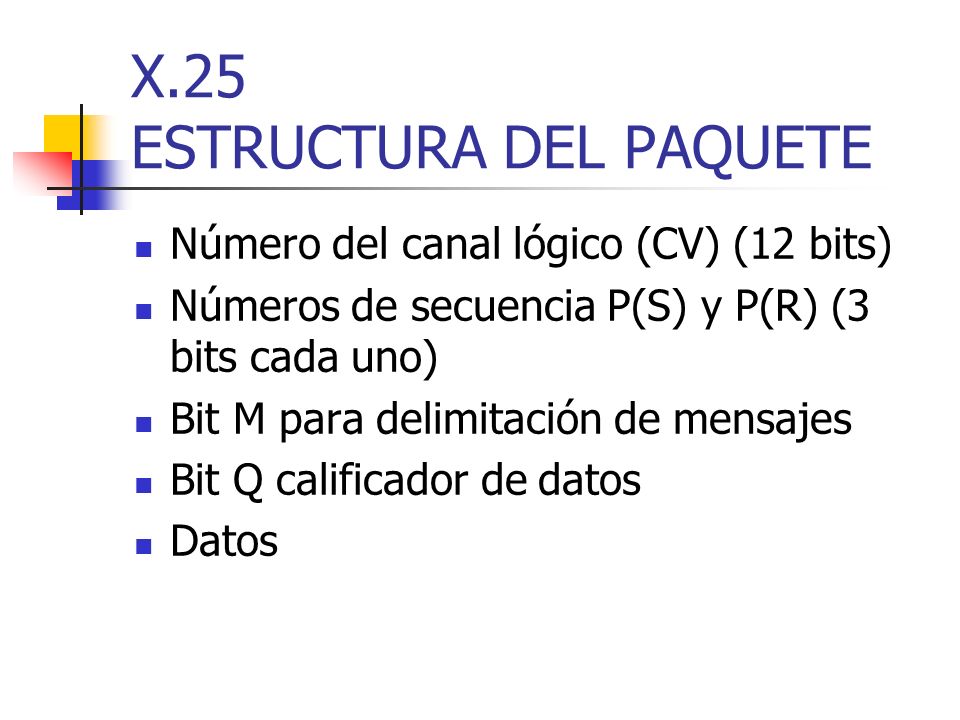

36 X.25 ESTRUCTURA DEL PAQUETE
Número del canal lógico (CV) (12 bits) Números de secuencia P(S) y P(R) (3 bits cada uno) Bit M para delimitación de mensajes Bit Q calificador de datos Datos

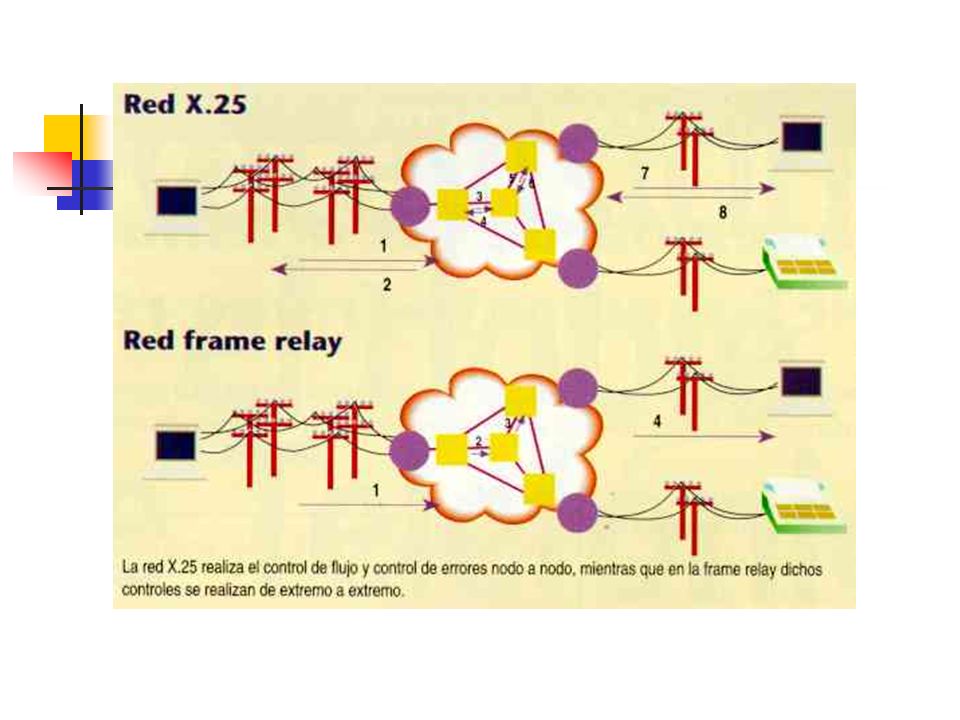

37

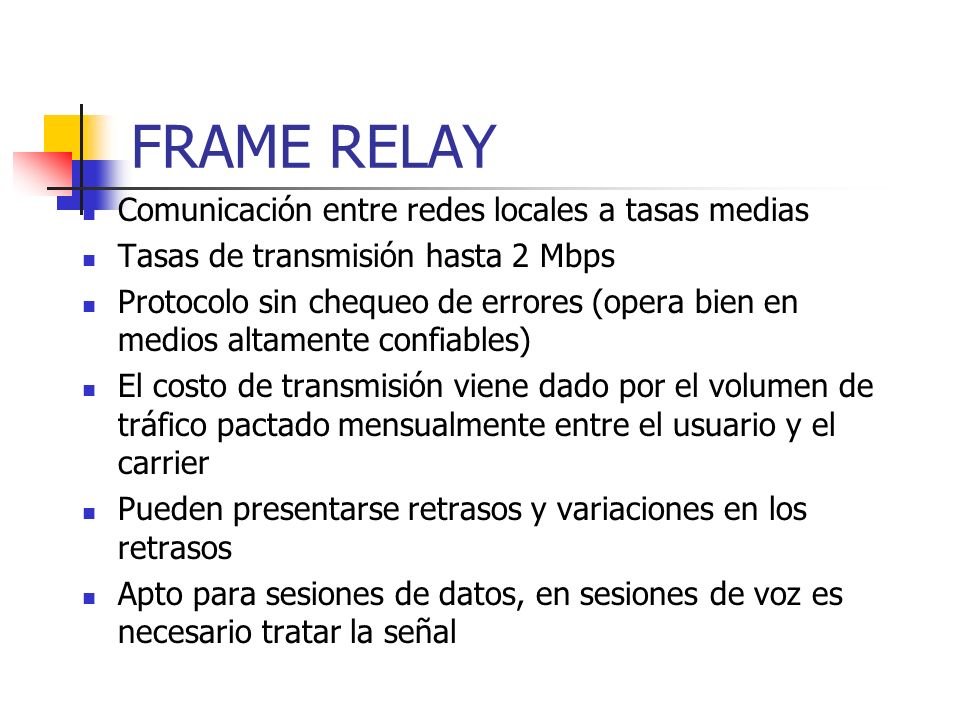

38 FRAME RELAY Comunicación entre redes locales a tasas medias
Tasas de transmisión hasta 2 Mbps Protocolo sin chequeo de errores (opera bien en medios altamente confiables) El costo de transmisión viene dado por el volumen de tráfico pactado mensualmente entre el usuario y el carrier Pueden presentarse retrasos y variaciones en los retrasos Apto para sesiones de datos, en sesiones de voz es necesario tratar la señal

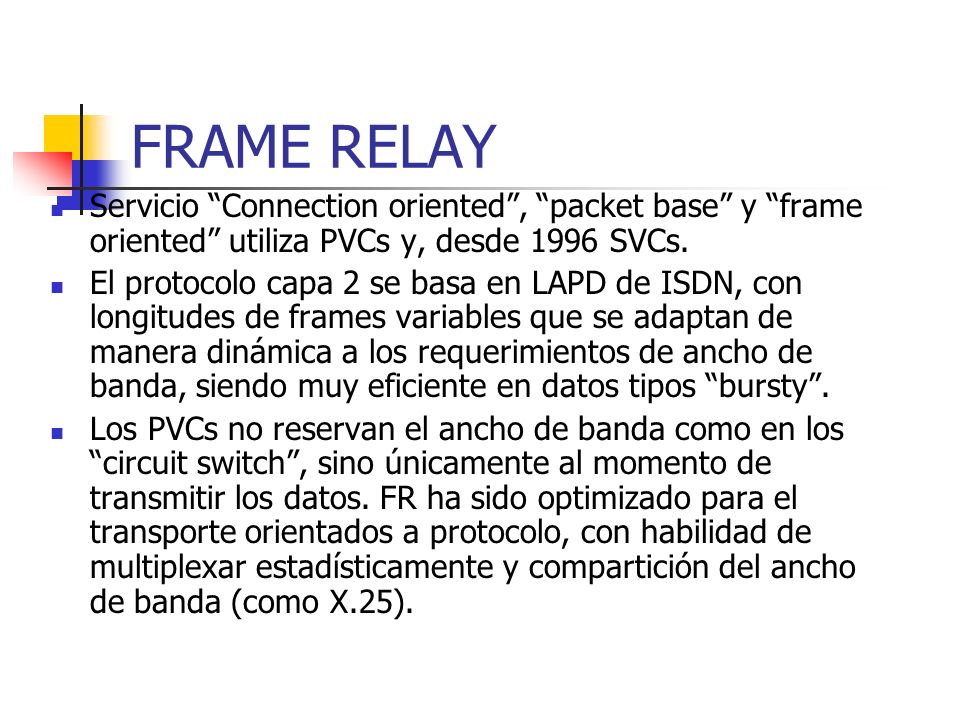

39 FRAME RELAY Servicio “Connection oriented”, “packet base” y “frame oriented” utiliza PVCs y, desde 1996 SVCs. El protocolo capa 2 se basa en LAPD de ISDN, con longitudes de frames variables que se adaptan de manera dinámica a los requerimientos de ancho de banda, siendo muy eficiente en datos tipos “bursty”. Los PVCs no reservan el ancho de banda como en los “circuit switch”, sino únicamente al momento de transmitir los datos. FR ha sido optimizado para el transporte orientados a protocolo, con habilidad de multiplexar estadísticamente y compartición del ancho de banda (como X.25).

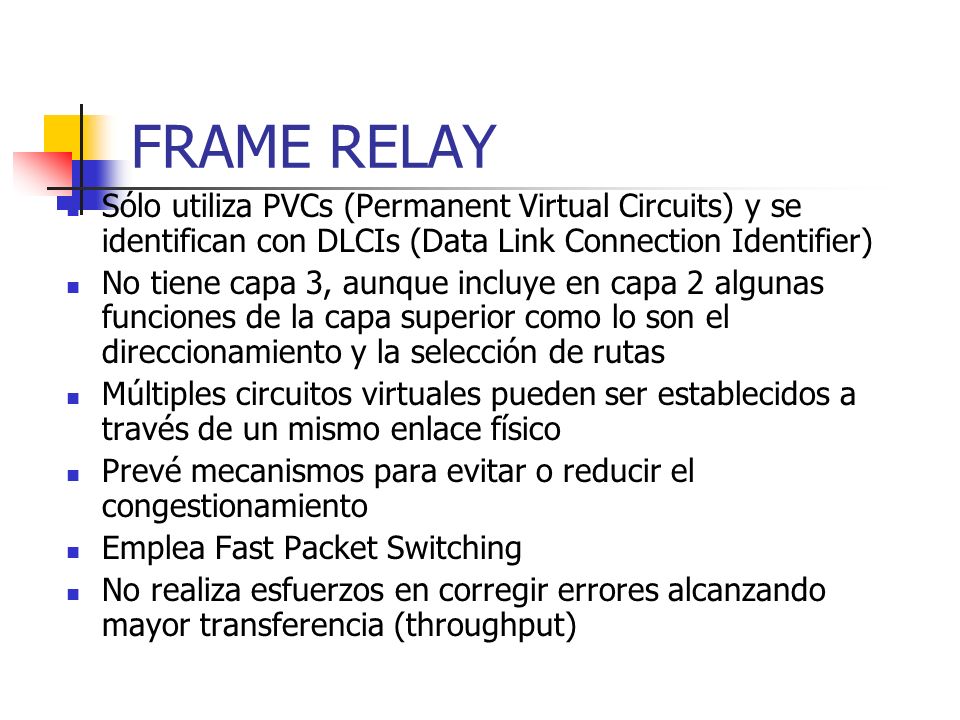

40 FRAME RELAY Sólo utiliza PVCs (Permanent Virtual Circuits) y se identifican con DLCIs (Data Link Connection Identifier) No tiene capa 3, aunque incluye en capa 2 algunas funciones de la capa superior como lo son el direccionamiento y la selección de rutas Múltiples circuitos virtuales pueden ser establecidos a través de un mismo enlace físico Prevé mecanismos para evitar o reducir el congestionamiento Emplea Fast Packet Switching No realiza esfuerzos en corregir errores alcanzando mayor transferencia (throughput)

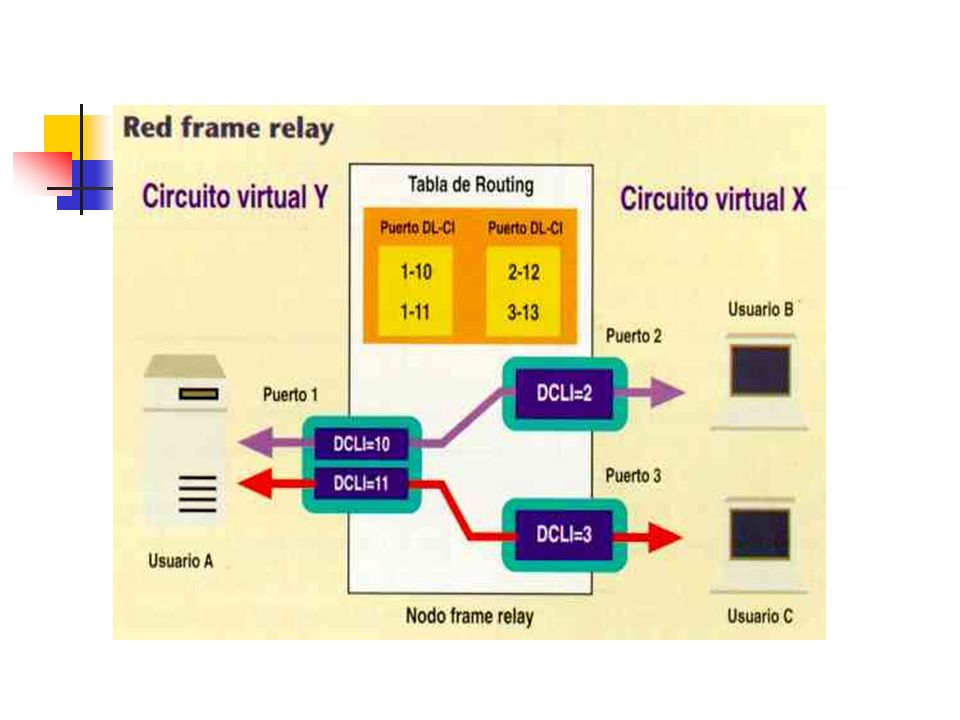

41

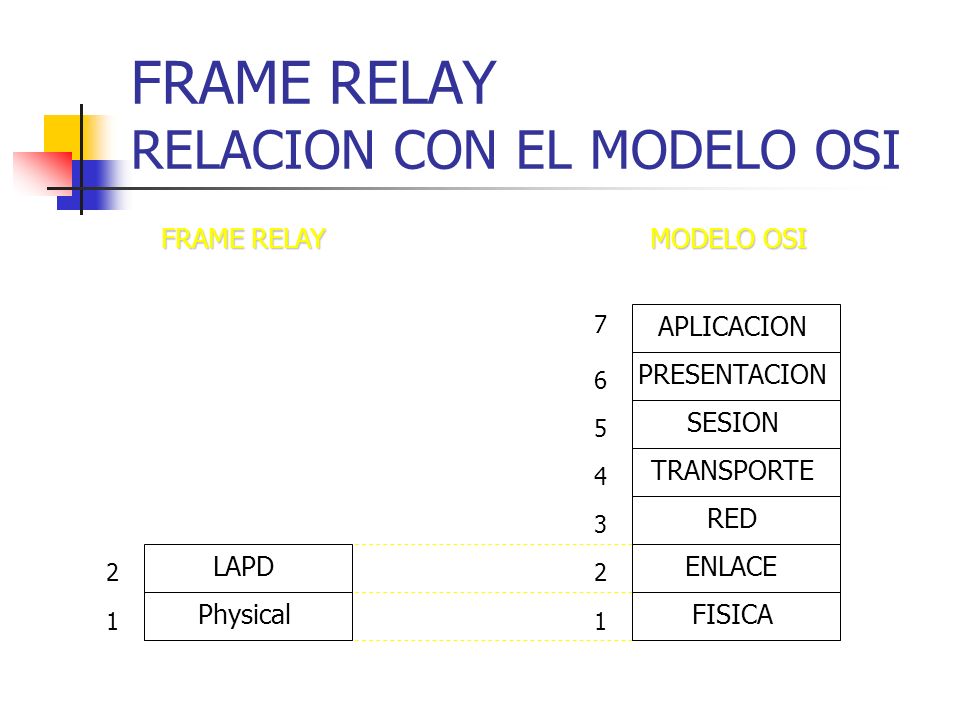

42 FRAME RELAY RELACION CON EL MODELO OSI
APLICACION PRESENTACION RED ENLACE TRANSPORTE SESION FISICA 7 4 6 2 3 5 1 LAPD Physical MODELO OSI FRAME RELAY

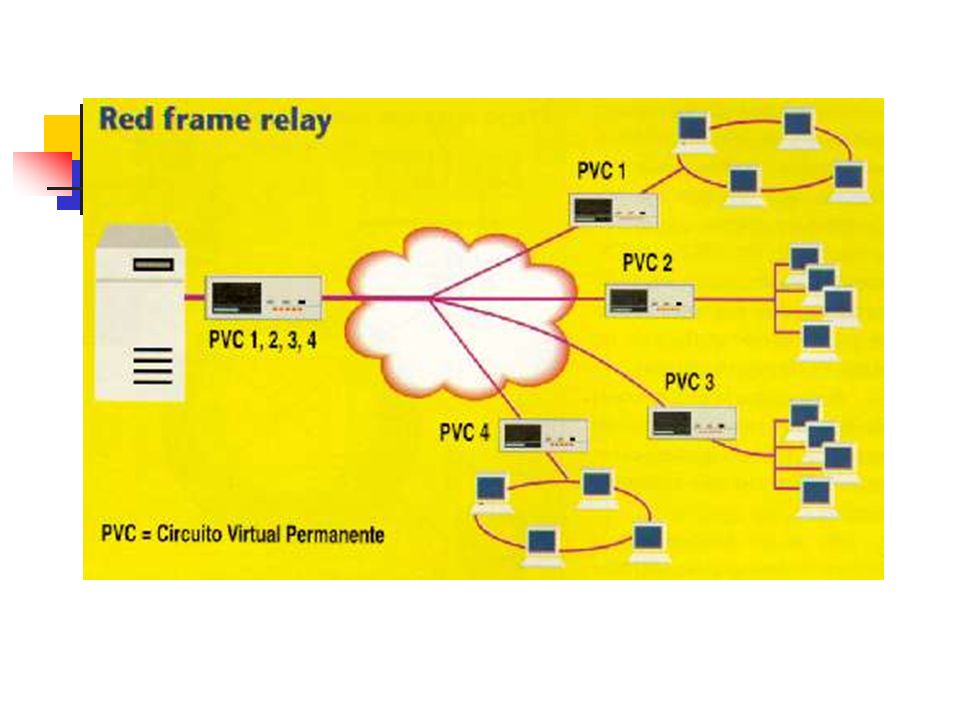

43

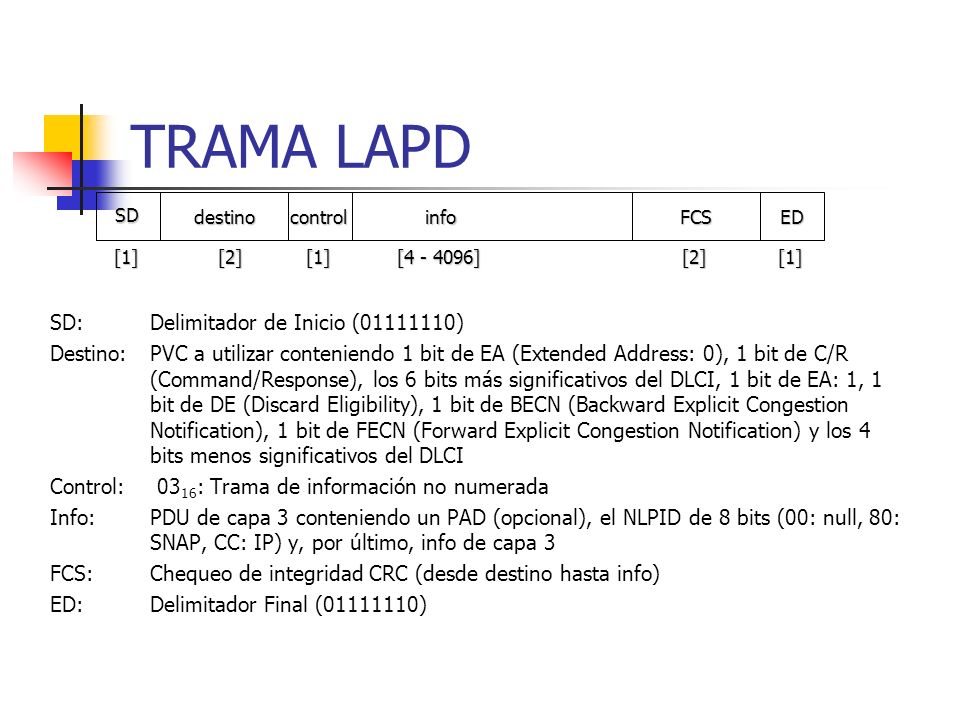

44 TRAMA LAPD SD: Delimitador de Inicio (01111110)
destino control info FCS ED [1] [2] [1] [ ] [2] [1] SD: Delimitador de Inicio ( ) Destino: PVC a utilizar conteniendo 1 bit de EA (Extended Address: 0), 1 bit de C/R (Command/Response), los 6 bits más significativos del DLCI, 1 bit de EA: 1, 1 bit de DE (Discard Eligibility), 1 bit de BECN (Backward Explicit Congestion Notification), 1 bit de FECN (Forward Explicit Congestion Notification) y los 4 bits menos significativos del DLCI Control: 0316: Trama de información no numerada Info: PDU de capa 3 conteniendo un PAD (opcional), el NLPID de 8 bits (00: null, 80: SNAP, CC: IP) y, por último, info de capa 3 FCS: Chequeo de integridad CRC (desde destino hasta info) ED: Delimitador Final ( )

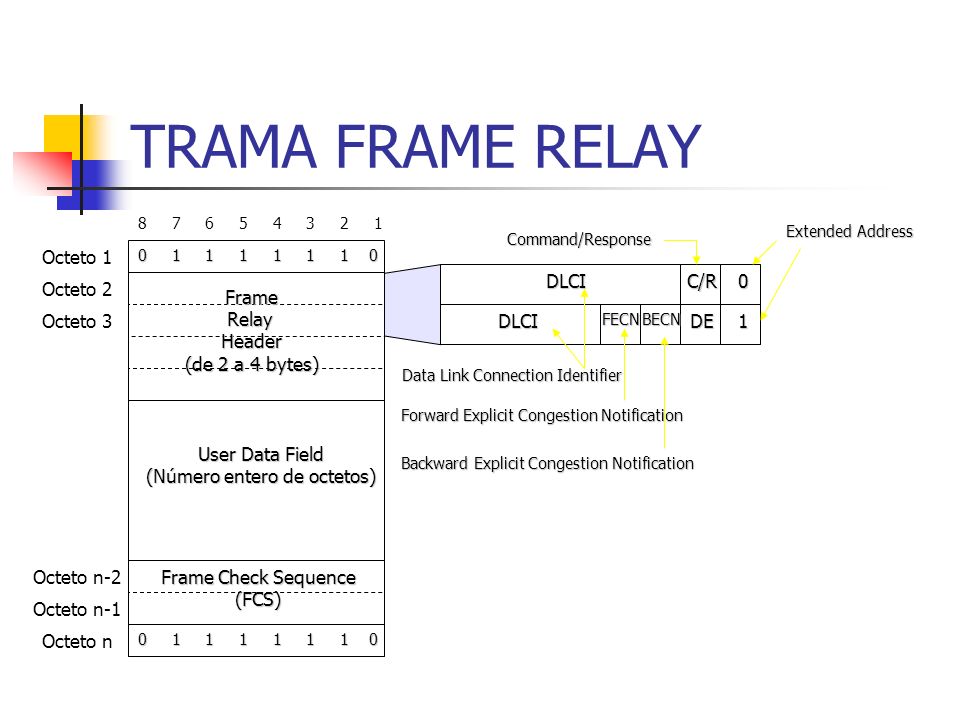

45 TRAMA FRAME RELAY Octeto 1 DLCI C/R Octeto 2 Frame Relay Header
Extended Address Command/Response Octeto 1 DLCI C/R Octeto 2 Frame Relay Header (de 2 a 4 bytes) Octeto 3 DLCI FECN BECN DE 1 Data Link Connection Identifier Forward Explicit Congestion Notification User Data Field (Número entero de octetos) Backward Explicit Congestion Notification Octeto n-2 Frame Check Sequence (FCS) Octeto n-1 Octeto n

46

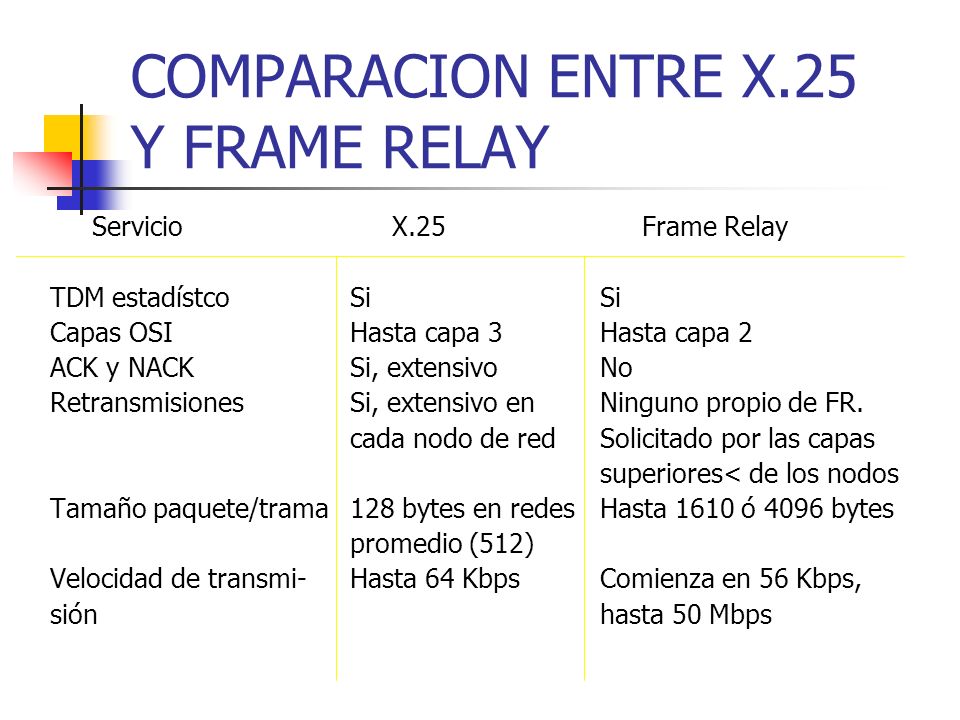

47 COMPARACION ENTRE X.25 Y FRAME RELAY
Servicio X Frame Relay TDM estadístco Si Si Capas OSI Hasta capa 3 Hasta capa 2 ACK y NACK Si, extensivo No Retransmisiones Si, extensivo en Ninguno propio de FR. cada nodo de red Solicitado por las capas superiores< de los nodos Tamaño paquete/trama 128 bytes en redes Hasta 1610 ó 4096 bytes promedio (512) Velocidad de transmi- Hasta 64 Kbps Comienza en 56 Kbps, sión hasta 50 Mbps

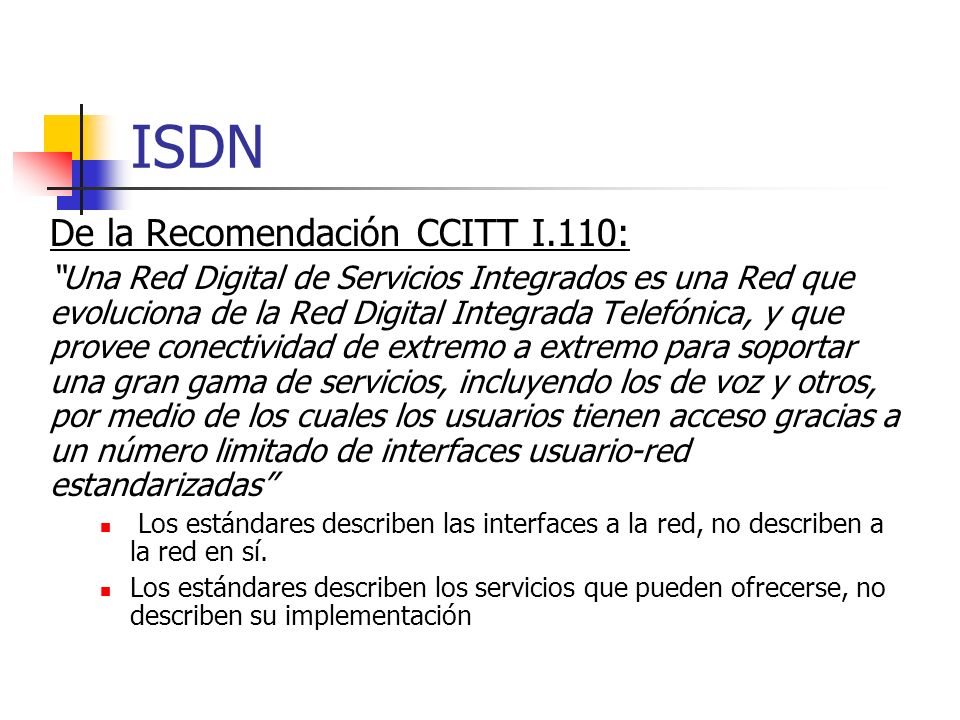

48 ISDN De la Recomendación CCITT I.110:
“Una Red Digital de Servicios Integrados es una Red que evoluciona de la Red Digital Integrada Telefónica, y que provee conectividad de extremo a extremo para soportar una gran gama de servicios, incluyendo los de voz y otros, por medio de los cuales los usuarios tienen acceso gracias a un número limitado de interfaces usuario-red estandarizadas” Los estándares describen las interfaces a la red, no describen a la red en sí. Los estándares describen los servicios que pueden ofrecerse, no describen su implementación

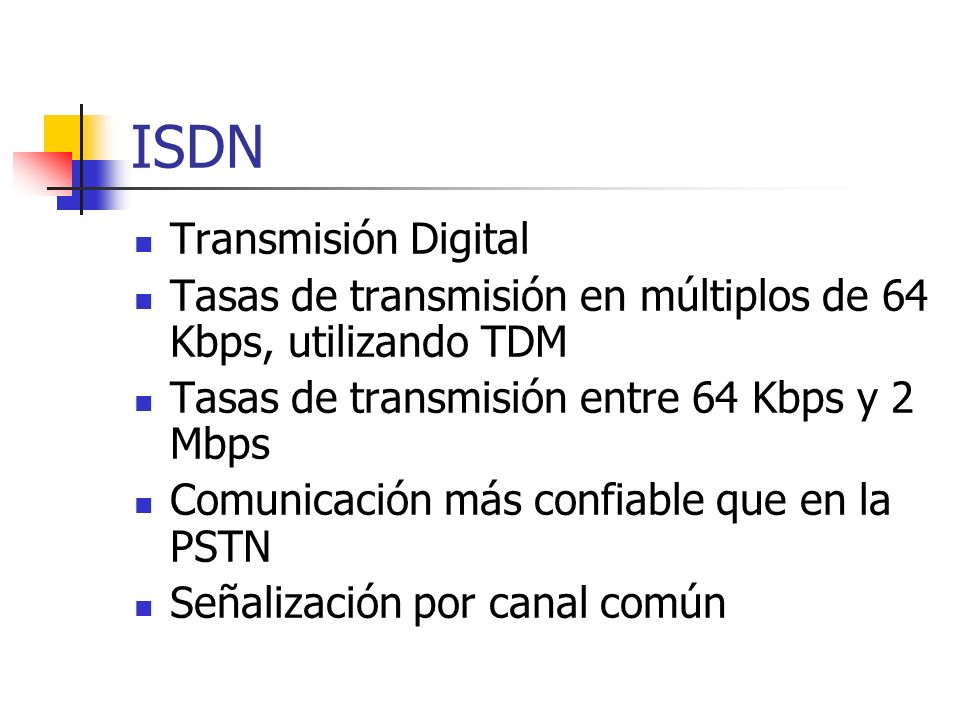

49 ISDN Transmisión Digital
Tasas de transmisión en múltiplos de 64 Kbps, utilizando TDM Tasas de transmisión entre 64 Kbps y 2 Mbps Comunicación más confiable que en la PSTN Señalización por canal común

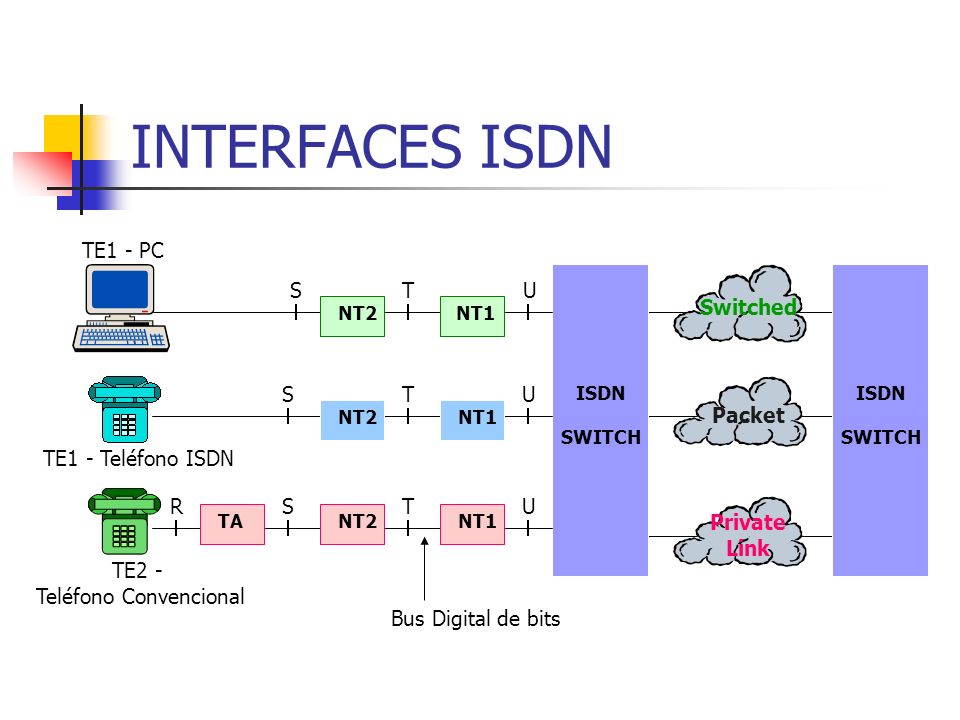

50 Teléfono Convencional
INTERFACES ISDN TE1 - PC Switched S T U NT2 NT1 S T U ISDN SWITCH Packet ISDN SWITCH NT2 NT1 TE1 - Teléfono ISDN R S T U Private Link TA NT2 NT1 TE2 - Teléfono Convencional Bus Digital de bits

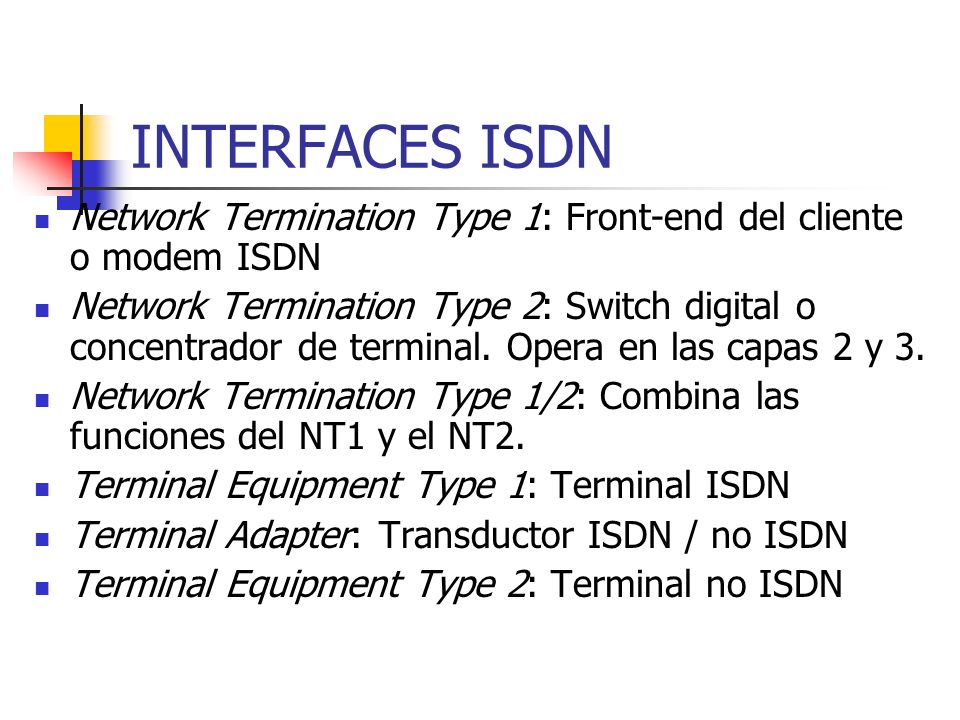

51 INTERFACES ISDN Network Termination Type 1: Front-end del cliente o modem ISDN Network Termination Type 2: Switch digital o concentrador de terminal. Opera en las capas 2 y 3. Network Termination Type 1/2: Combina las funciones del NT1 y el NT2. Terminal Equipment Type 1: Terminal ISDN Terminal Adapter: Transductor ISDN / no ISDN Terminal Equipment Type 2: Terminal no ISDN

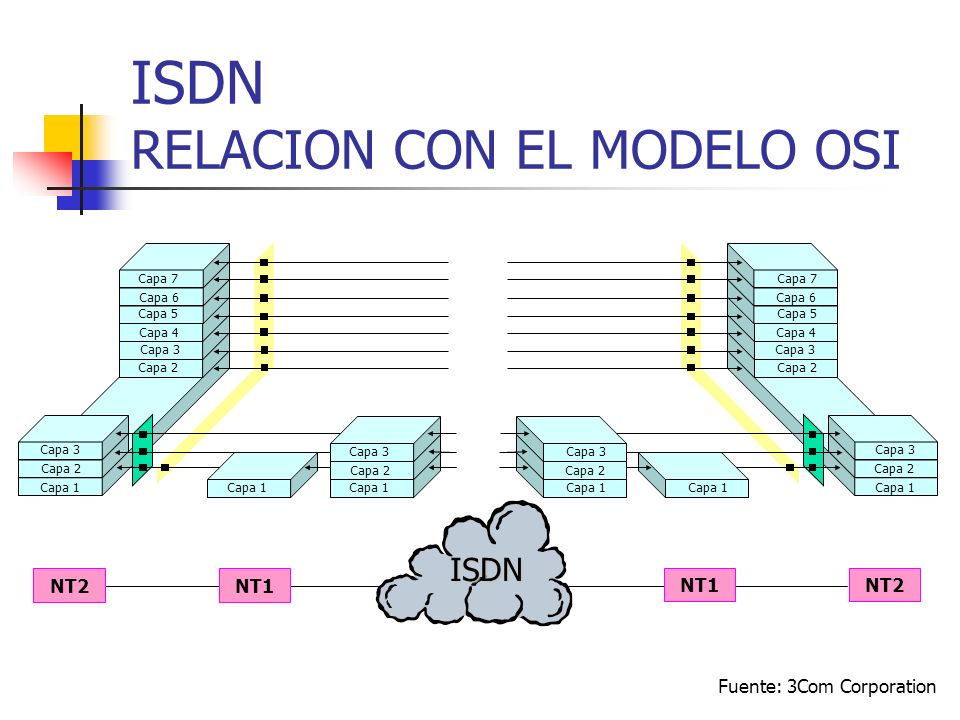

52 ISDN RELACION CON EL MODELO OSI
Capa 1 Capa 2 Capa 3 Capa 4 Capa 5 Capa 6 Capa 7 Capa 1 Capa 2 Capa 3 Capa 4 Capa 5 Capa 6 Capa 7 ISDN NT2 NT1 NT1 NT2 Fuente: 3Com Corporation

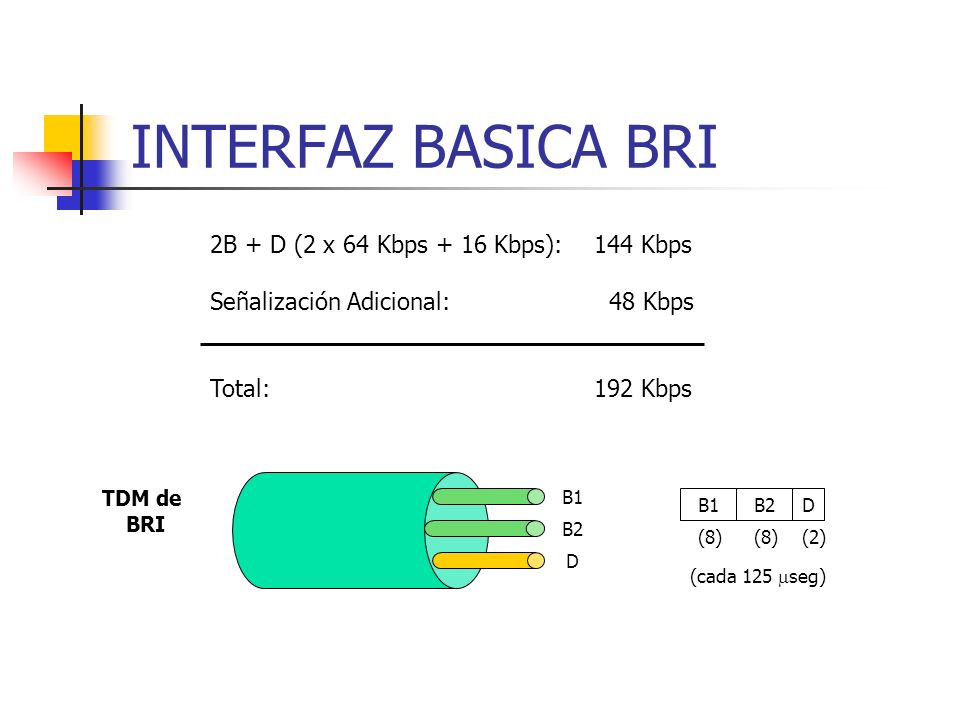

53 INTERFAZ BASICA BRI 2B + D (2 x 64 Kbps + 16 Kbps): 144 Kbps
Señalización Adicional: Kbps Total: Kbps TDM de BRI B1 B1 B2 D (8) (2) (cada 125 mseg) B2 D

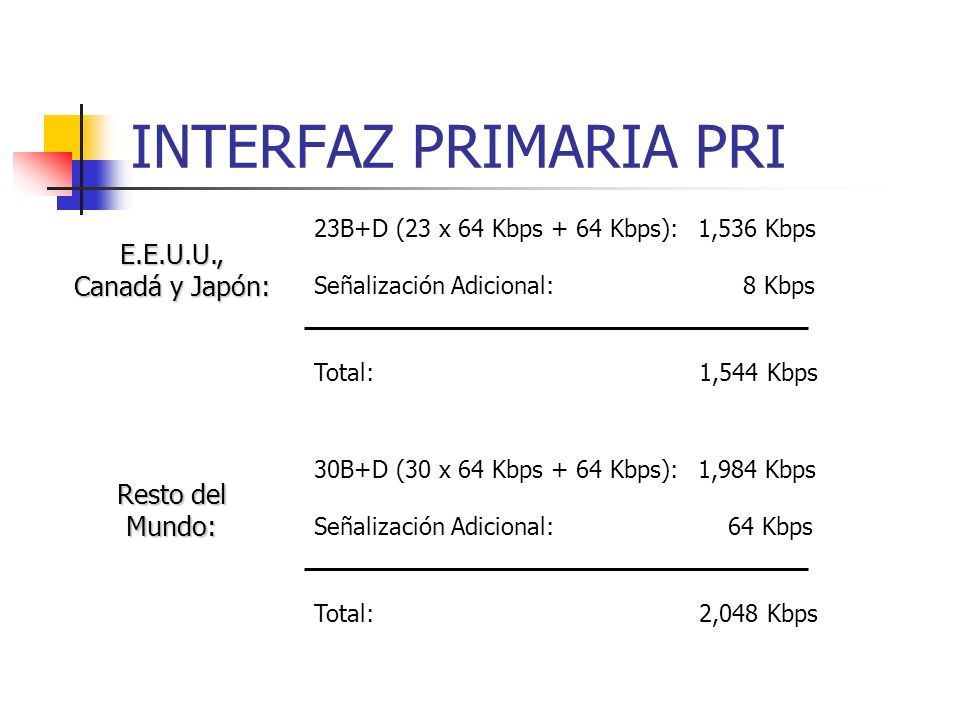

54 INTERFAZ PRIMARIA PRI E.E.U.U., Canadá y Japón: Resto del Mundo:
23B+D (23 x 64 Kbps + 64 Kbps): 1,536 Kbps Señalización Adicional: Kbps Total: ,544 Kbps E.E.U.U., Canadá y Japón: 30B+D (30 x 64 Kbps + 64 Kbps): 1,984 Kbps Señalización Adicional: Kbps Total: ,048 Kbps Resto del Mundo:

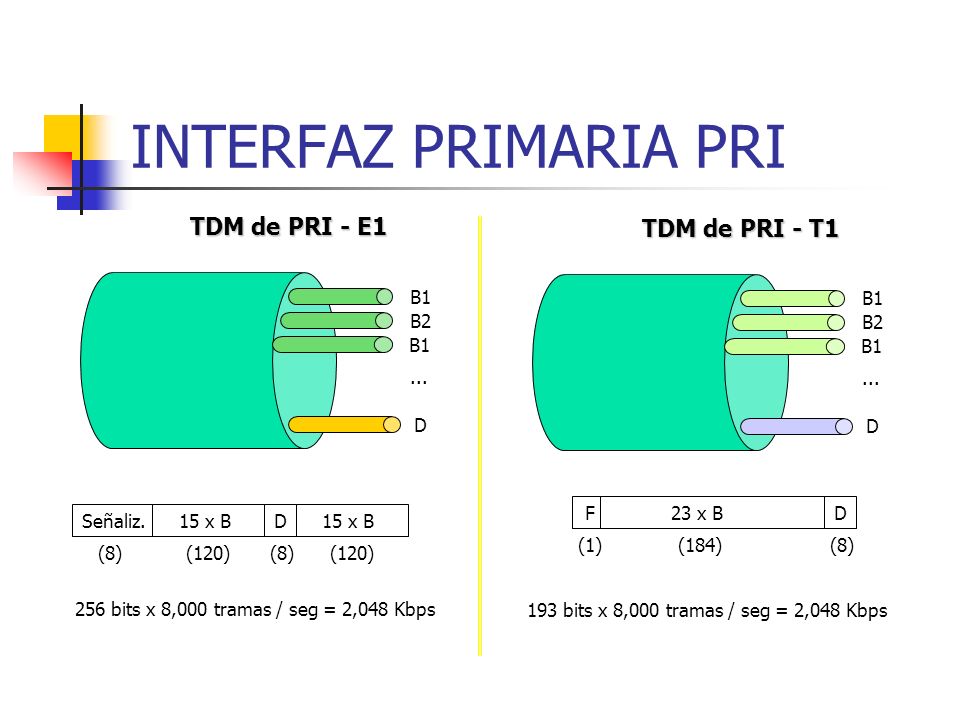

55 INTERFAZ PRIMARIA PRI TDM de PRI - E1 TDM de PRI - T1 B1 B2 D ... B1
23 x B D (1) (8) F (184) 15 x B D (8) (120) Señaliz. 256 bits x 8,000 tramas / seg = 2,048 Kbps 193 bits x 8,000 tramas / seg = 2,048 Kbps

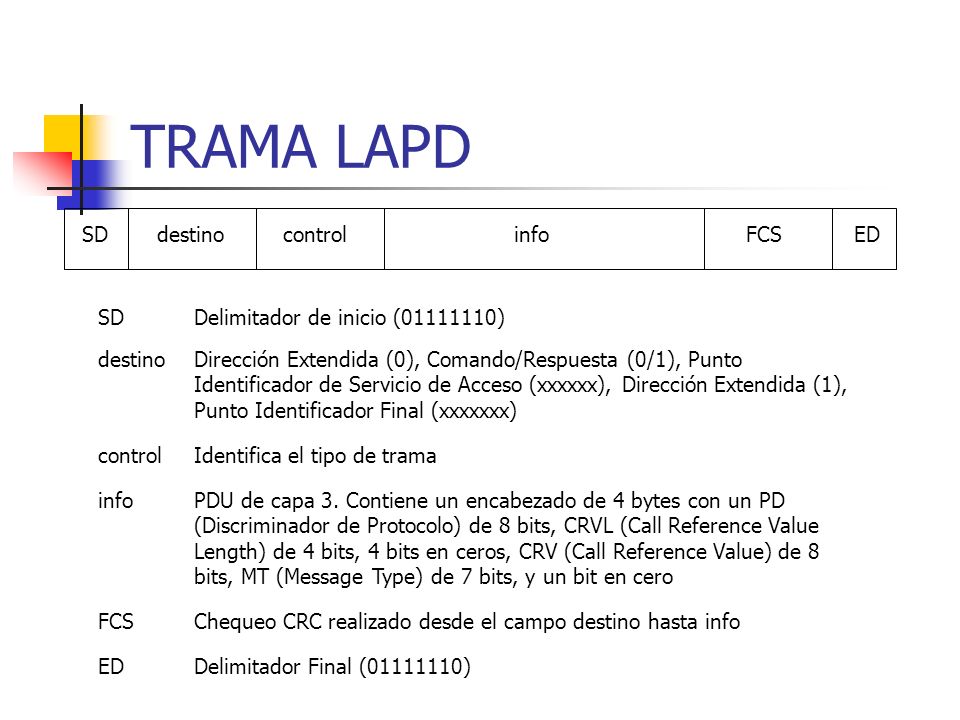

56 TRAMA LAPD SD destino control info FCS ED
SD Delimitador de inicio ( ) destino Dirección Extendida (0), Comando/Respuesta (0/1), Punto Identificador de Servicio de Acceso (xxxxxx), Dirección Extendida (1), Punto Identificador Final (xxxxxxx) control Identifica el tipo de trama info PDU de capa 3. Contiene un encabezado de 4 bytes con un PD (Discriminador de Protocolo) de 8 bits, CRVL (Call Reference Value Length) de 4 bits, 4 bits en ceros, CRV (Call Reference Value) de 8 bits, MT (Message Type) de 7 bits, y un bit en cero FCS Chequeo CRC realizado desde el campo destino hasta info ED Delimitador Final ( )

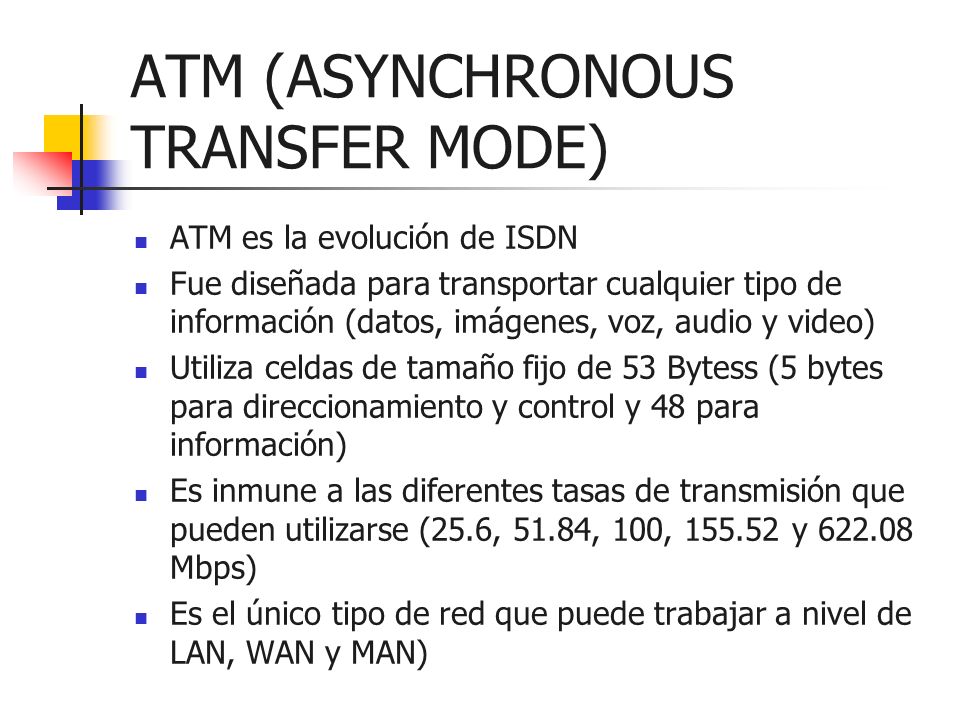

57 ATM (ASYNCHRONOUS TRANSFER MODE)
ATM es la evolución de ISDN Fue diseñada para transportar cualquier tipo de información (datos, imágenes, voz, audio y video) Utiliza celdas de tamaño fijo de 53 Bytess (5 bytes para direccionamiento y control y 48 para información) Es inmune a las diferentes tasas de transmisión que pueden utilizarse (25.6, 51.84, 100, y Mbps) Es el único tipo de red que puede trabajar a nivel de LAN, WAN y MAN)

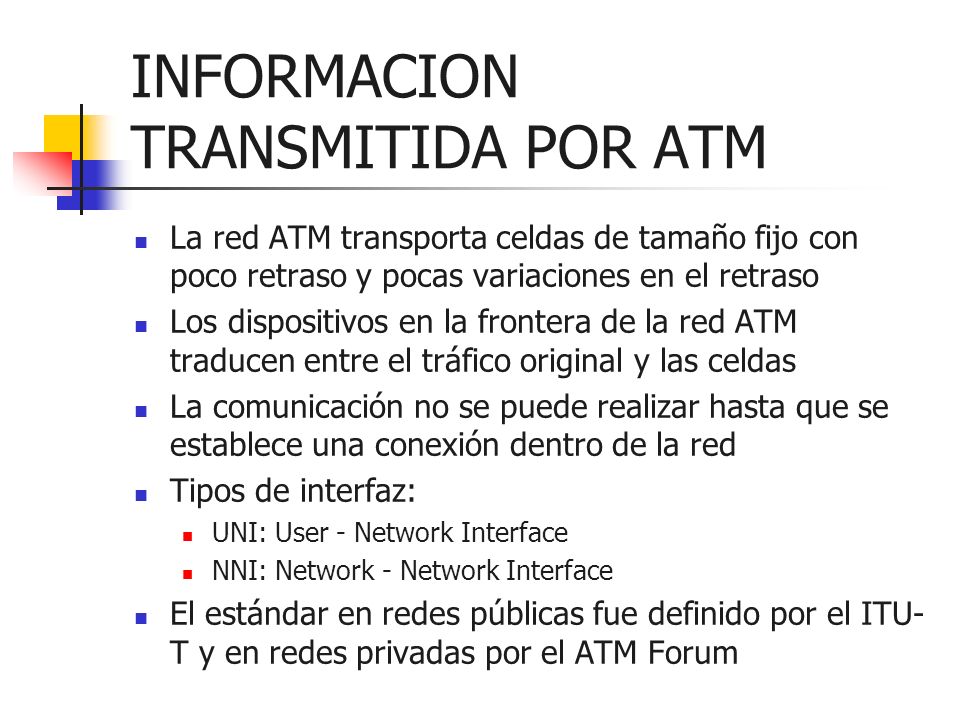

58 INFORMACION TRANSMITIDA POR ATM
La red ATM transporta celdas de tamaño fijo con poco retraso y pocas variaciones en el retraso Los dispositivos en la frontera de la red ATM traducen entre el tráfico original y las celdas La comunicación no se puede realizar hasta que se establece una conexión dentro de la red Tipos de interfaz: UNI: User - Network Interface NNI: Network - Network Interface El estándar en redes públicas fue definido por el ITU-T y en redes privadas por el ATM Forum

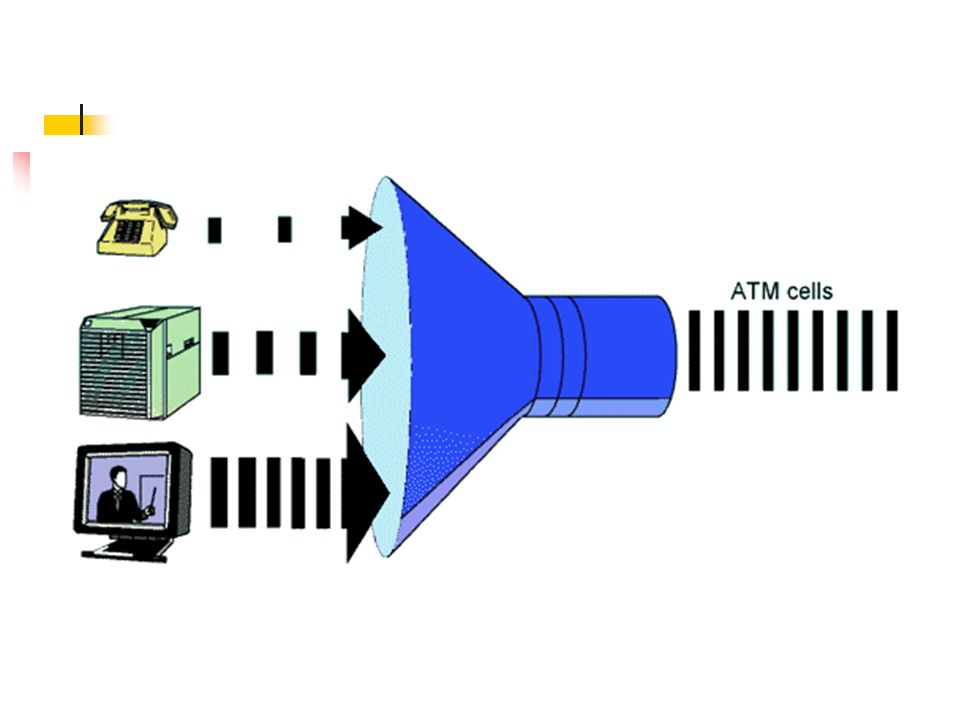

59

60

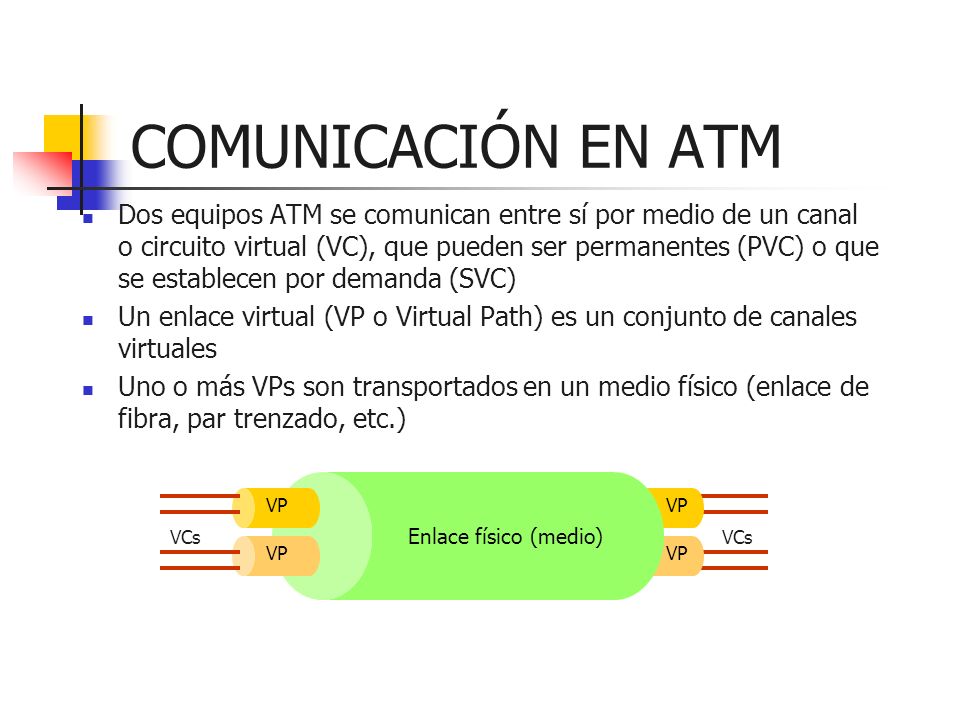

61 COMUNICACIÓN EN ATM Dos equipos ATM se comunican entre sí por medio de un canal o circuito virtual (VC), que pueden ser permanentes (PVC) o que se establecen por demanda (SVC) Un enlace virtual (VP o Virtual Path) es un conjunto de canales virtuales Uno o más VPs son transportados en un medio físico (enlace de fibra, par trenzado, etc.) VP VP VCs Enlace físico (medio) VCs VP VP

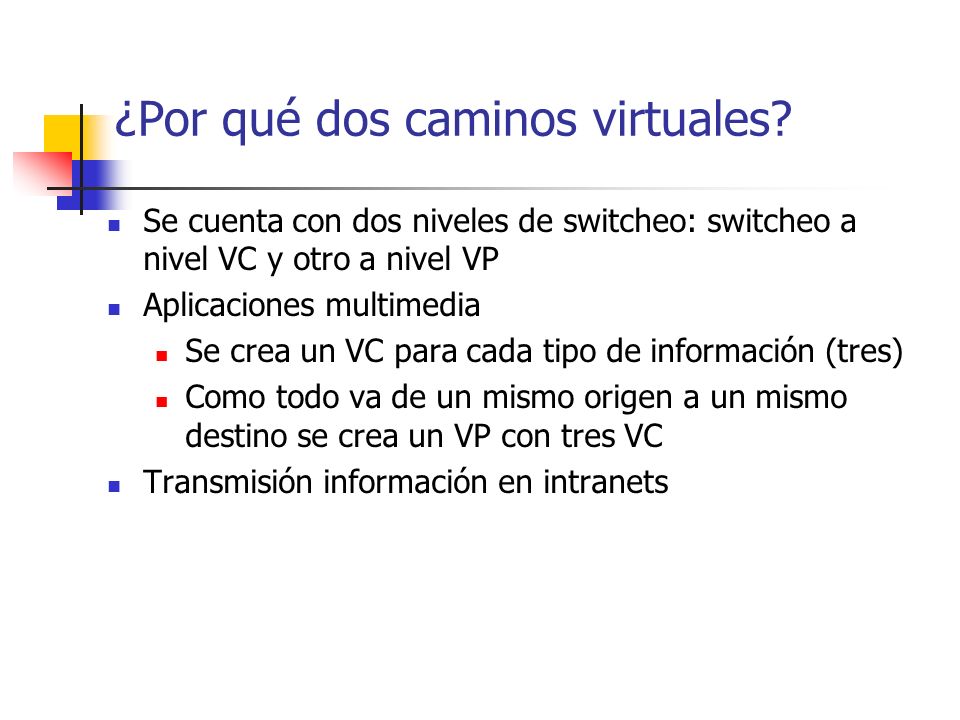

62 ¿Por qué dos caminos virtuales?
Se cuenta con dos niveles de switcheo: switcheo a nivel VC y otro a nivel VP Aplicaciones multimedia Se crea un VC para cada tipo de información (tres) Como todo va de un mismo origen a un mismo destino se crea un VP con tres VC Transmisión información en intranets

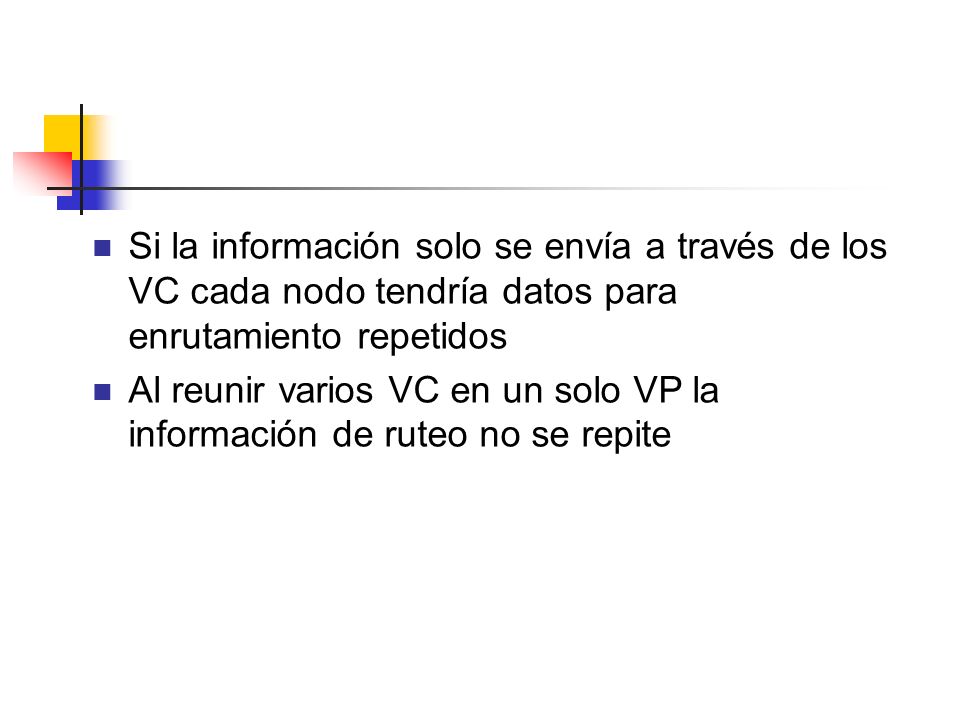

63 Si la información solo se envía a través de los VC cada nodo tendría datos para enrutamiento repetidos Al reunir varios VC en un solo VP la información de ruteo no se repite

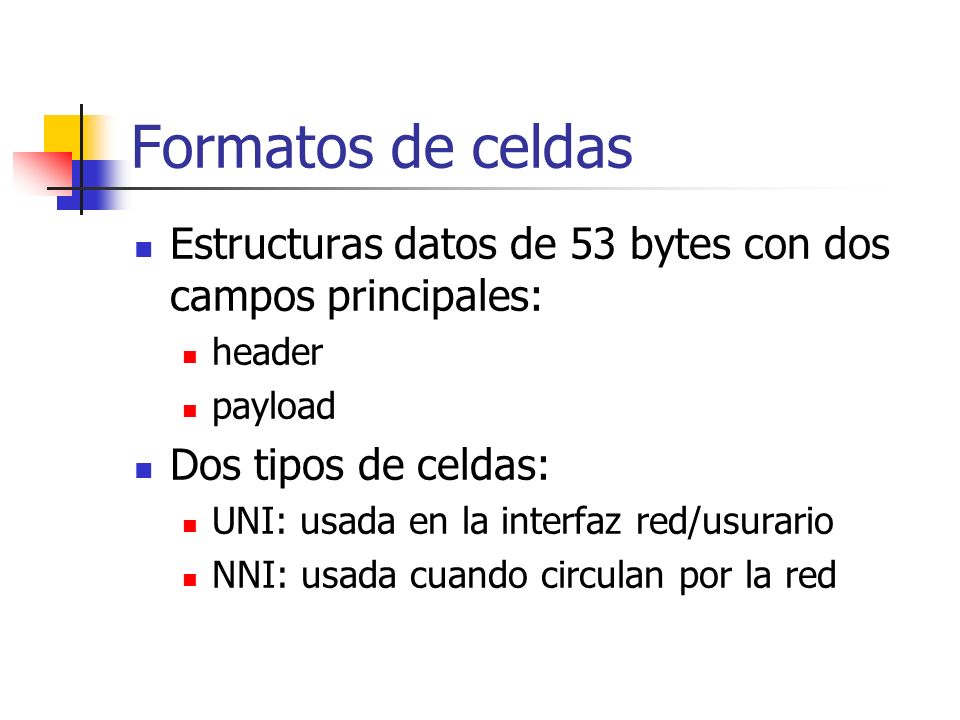

64 Formatos de celdas Estructuras datos de 53 bytes con dos campos principales: header payload Dos tipos de celdas: UNI: usada en la interfaz red/usurario NNI: usada cuando circulan por la red

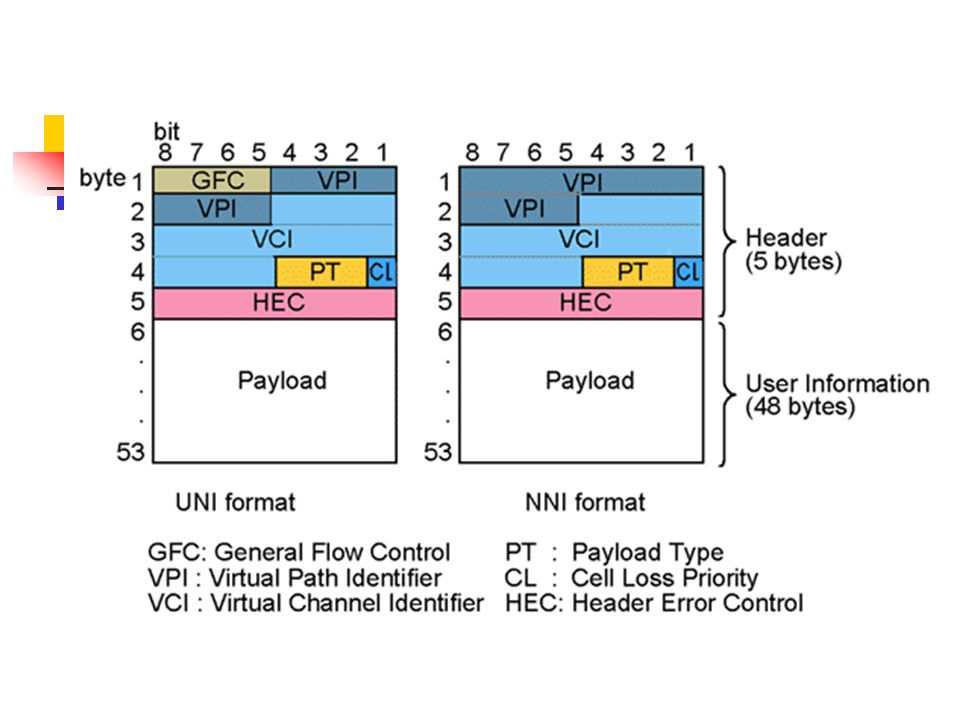

65 Esquema de las celdas

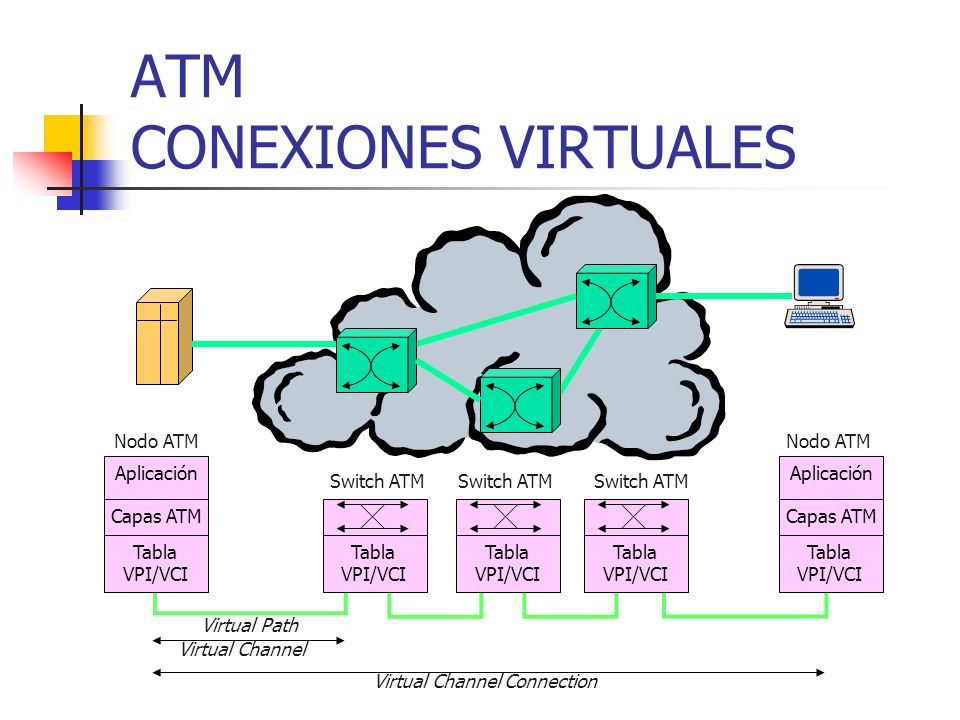

66 ATM CONEXIONES VIRTUALES
Nodo ATM Nodo ATM Aplicación Capas ATM Tabla VPI/VCI Aplicación Capas ATM Tabla VPI/VCI Switch ATM Switch ATM Switch ATM Tabla VPI/VCI Tabla VPI/VCI Tabla VPI/VCI Virtual Path Virtual Channel Virtual Channel Connection

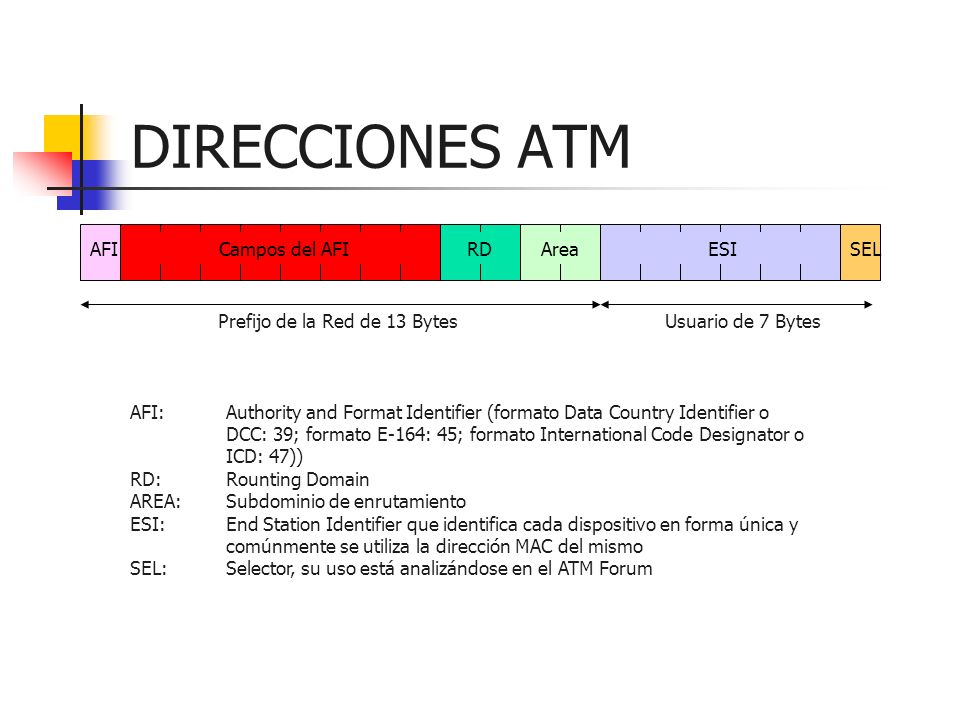

67 Prefijo de la Red de 13 Bytes
DIRECCIONES ATM AFI Campos del AFI RD Area ESI SEL Prefijo de la Red de 13 Bytes Usuario de 7 Bytes AFI: Authority and Format Identifier (formato Data Country Identifier o DCC: 39; formato E-164: 45; formato International Code Designator o ICD: 47)) RD: Rounting Domain AREA: Subdominio de enrutamiento ESI: End Station Identifier que identifica cada dispositivo en forma única y comúnmente se utiliza la dirección MAC del mismo SEL: Selector, su uso está analizándose en el ATM Forum

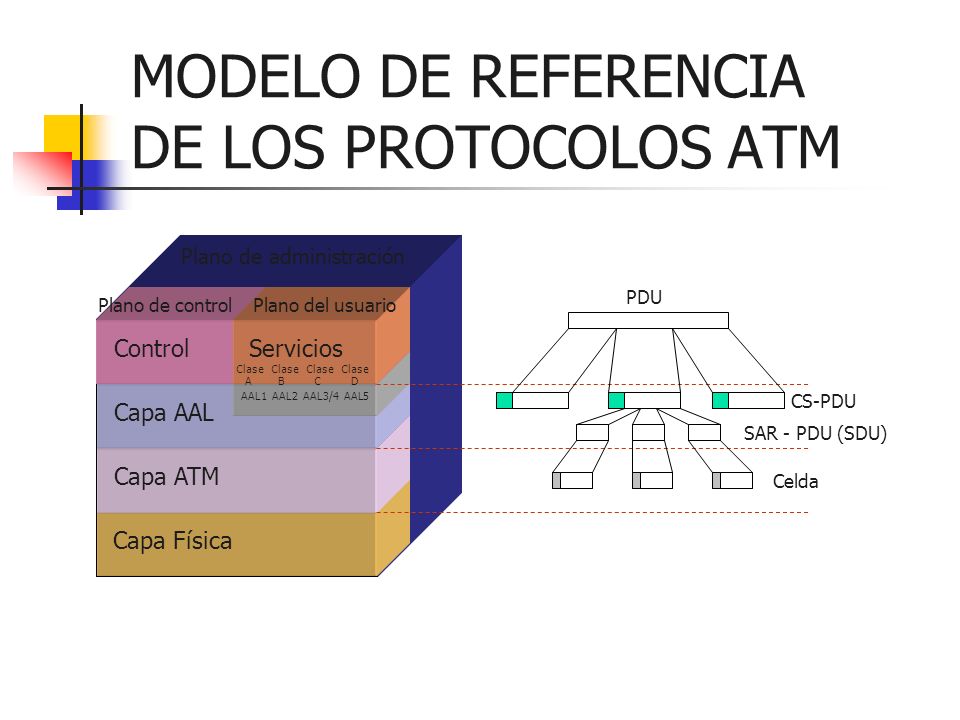

68 MODELO DE REFERENCIA DE LOS PROTOCOLOS ATM
Plano de administración PDU Plano de control Plano del usuario Control Servicios Clase Clase Clase Clase A B C D AAL1 AAL2 AAL3/4 AAL5 CS-PDU Capa AAL SAR - PDU (SDU) Capa ATM Celda Capa Física

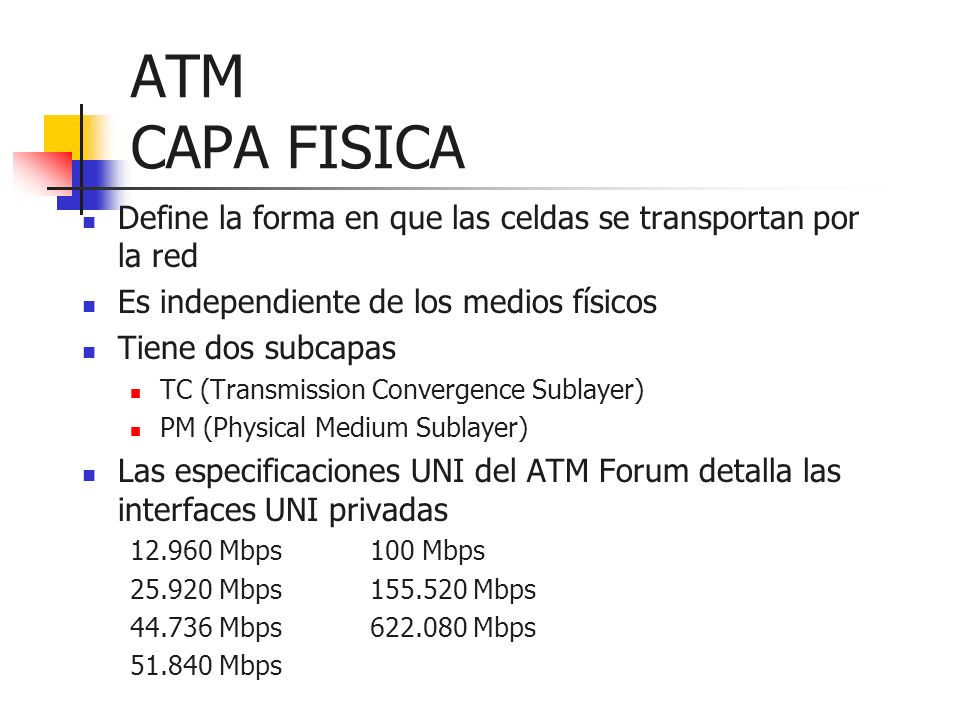

69 ATM CAPA FISICA Define la forma en que las celdas se transportan por la red Es independiente de los medios físicos Tiene dos subcapas TC (Transmission Convergence Sublayer) PM (Physical Medium Sublayer) Las especificaciones UNI del ATM Forum detalla las interfaces UNI privadas Mbps 100 Mbps Mbps Mbps Mbps Mbps Mbps

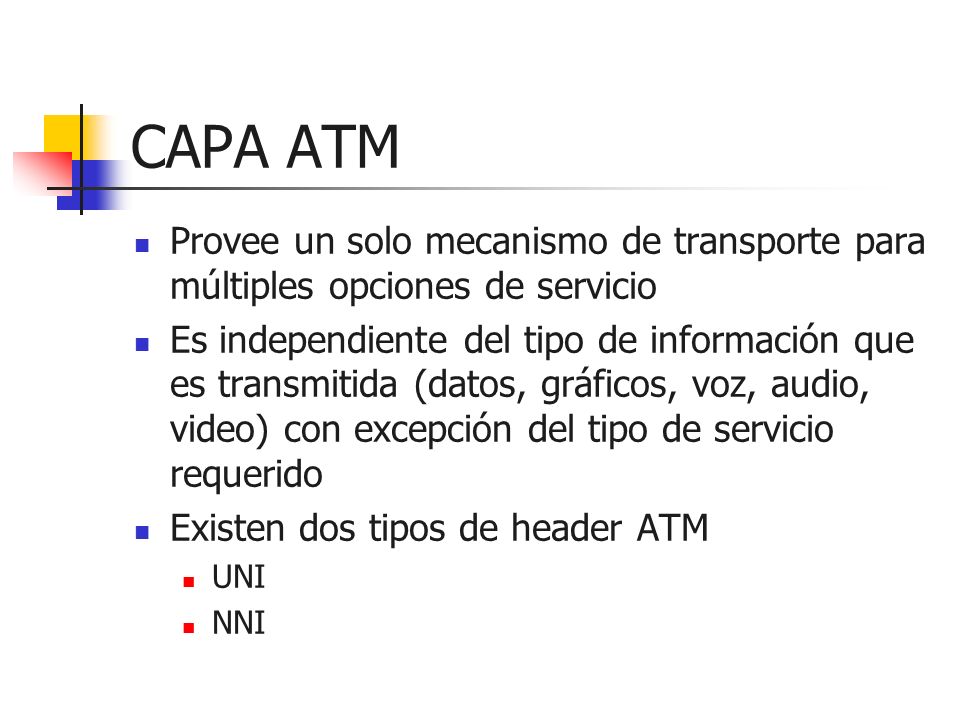

70 CAPA ATM Provee un solo mecanismo de transporte para múltiples opciones de servicio Es independiente del tipo de información que es transmitida (datos, gráficos, voz, audio, video) con excepción del tipo de servicio requerido Existen dos tipos de header ATM UNI NNI

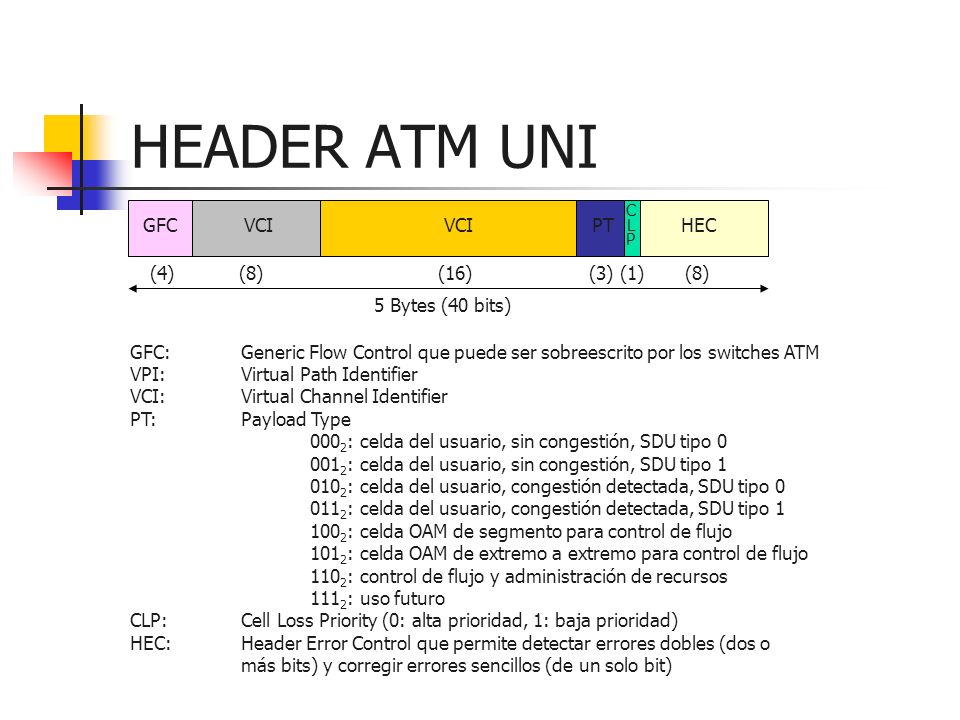

71 HEADER ATM UNI GFC VCI PT HEC (4) (8) (16) (3) (1) (8)
L P (4) (8) (16) (3) (1) (8) 5 Bytes (40 bits) GFC: Generic Flow Control que puede ser sobreescrito por los switches ATM VPI: Virtual Path Identifier VCI: Virtual Channel Identifier PT: Payload Type 0002: celda del usuario, sin congestión, SDU tipo 0 0012: celda del usuario, sin congestión, SDU tipo 1 0102: celda del usuario, congestión detectada, SDU tipo 0 0112: celda del usuario, congestión detectada, SDU tipo 1 1002: celda OAM de segmento para control de flujo 1012: celda OAM de extremo a extremo para control de flujo 1102: control de flujo y administración de recursos 1112: uso futuro CLP: Cell Loss Priority (0: alta prioridad, 1: baja prioridad) HEC: Header Error Control que permite detectar errores dobles (dos o más bits) y corregir errores sencillos (de un solo bit)

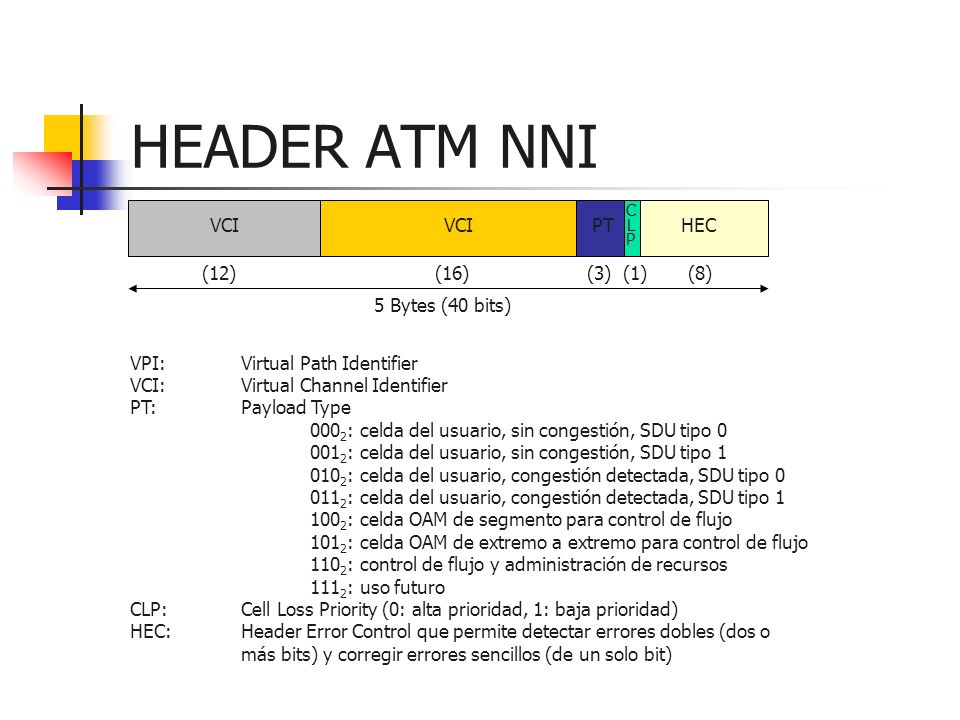

72 HEADER ATM NNI VCI VCI PT HEC (12) (16) (3) (1) (8) 5 Bytes (40 bits)
L P VCI VCI PT HEC (12) (16) (3) (1) (8) 5 Bytes (40 bits) VPI: Virtual Path Identifier VCI: Virtual Channel Identifier PT: Payload Type 0002: celda del usuario, sin congestión, SDU tipo 0 0012: celda del usuario, sin congestión, SDU tipo 1 0102: celda del usuario, congestión detectada, SDU tipo 0 0112: celda del usuario, congestión detectada, SDU tipo 1 1002: celda OAM de segmento para control de flujo 1012: celda OAM de extremo a extremo para control de flujo 1102: control de flujo y administración de recursos 1112: uso futuro CLP: Cell Loss Priority (0: alta prioridad, 1: baja prioridad) HEC: Header Error Control que permite detectar errores dobles (dos o más bits) y corregir errores sencillos (de un solo bit)

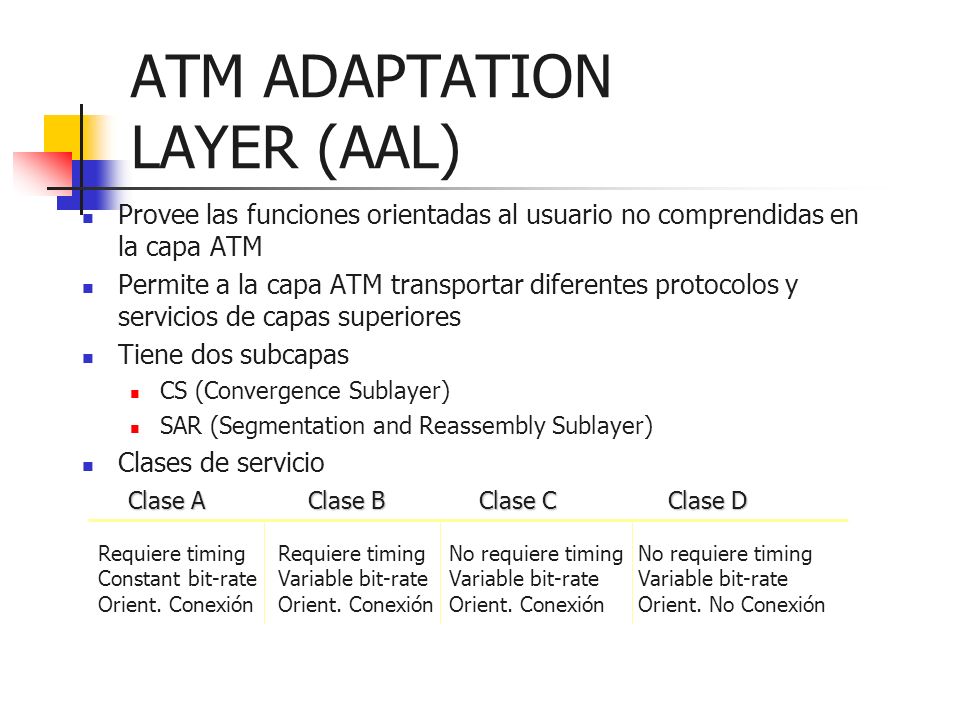

73 ATM ADAPTATION LAYER (AAL)
Provee las funciones orientadas al usuario no comprendidas en la capa ATM Permite a la capa ATM transportar diferentes protocolos y servicios de capas superiores Tiene dos subcapas CS (Convergence Sublayer) SAR (Segmentation and Reassembly Sublayer) Clases de servicio Clase A Clase B Clase C Clase D Requiere timing Requiere timing No requiere timing No requiere timing Constant bit-rate Variable bit-rate Variable bit-rate Variable bit-rate Orient. Conexión Orient. Conexión Orient. Conexión Orient. No Conexión

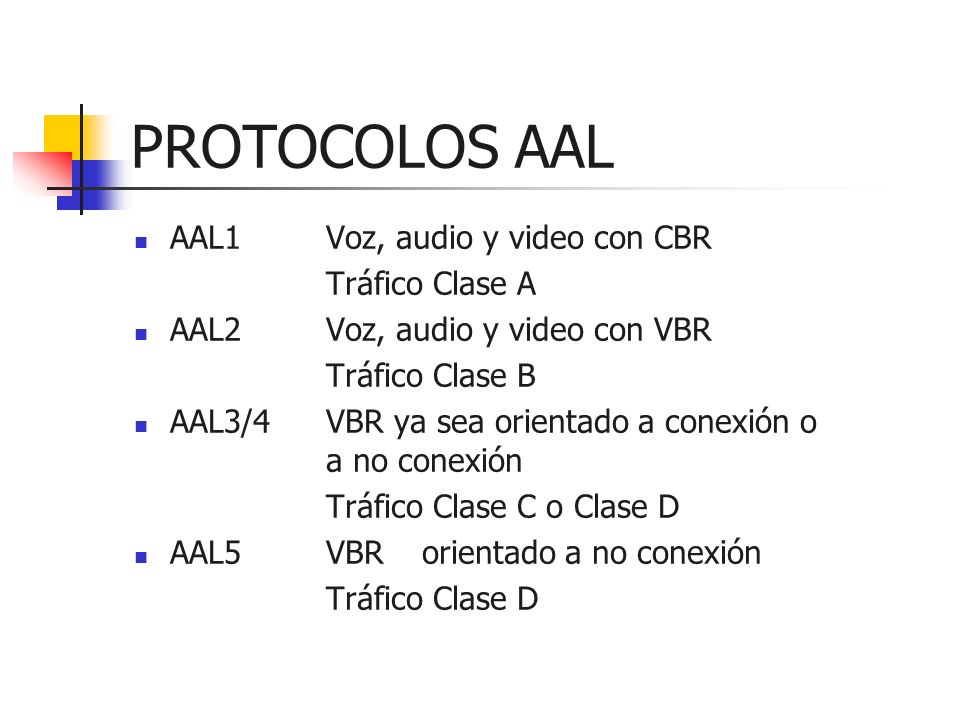

74 PROTOCOLOS AAL AAL1 Voz, audio y video con CBR Tráfico Clase A
AAL2 Voz, audio y video con VBR Tráfico Clase B AAL3/4 VBR ya sea orientado a conexión o a no conexión Tráfico Clase C o Clase D AAL5 VBR orientado a no conexión Tráfico Clase D

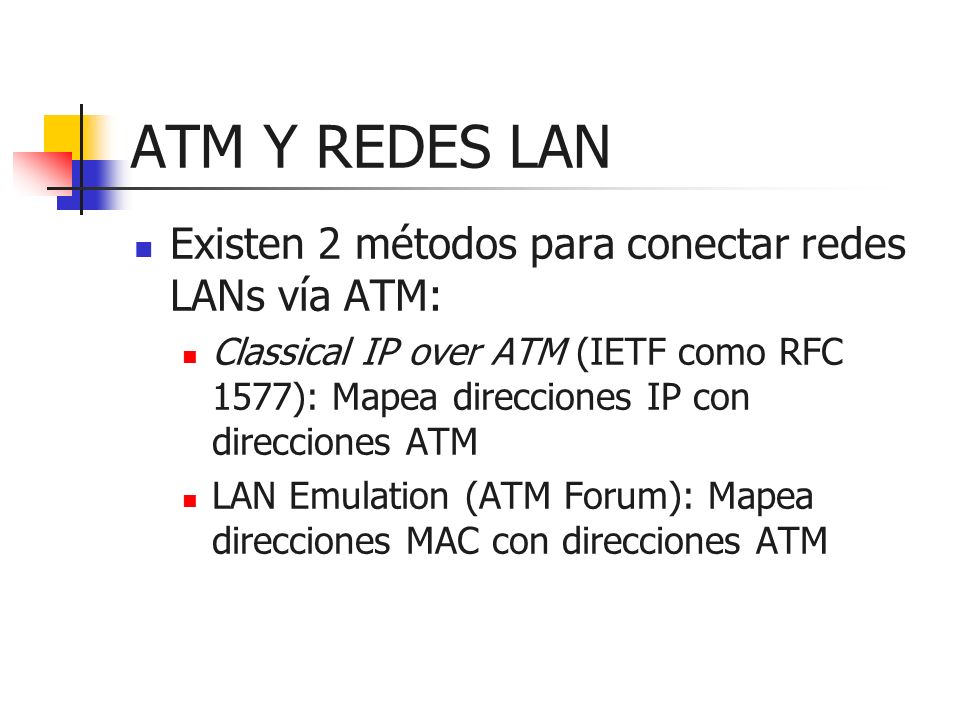

75 ATM Y REDES LAN Existen 2 métodos para conectar redes LANs vía ATM:
Classical IP over ATM (IETF como RFC 1577): Mapea direcciones IP con direcciones ATM LAN Emulation (ATM Forum): Mapea direcciones MAC con direcciones ATM

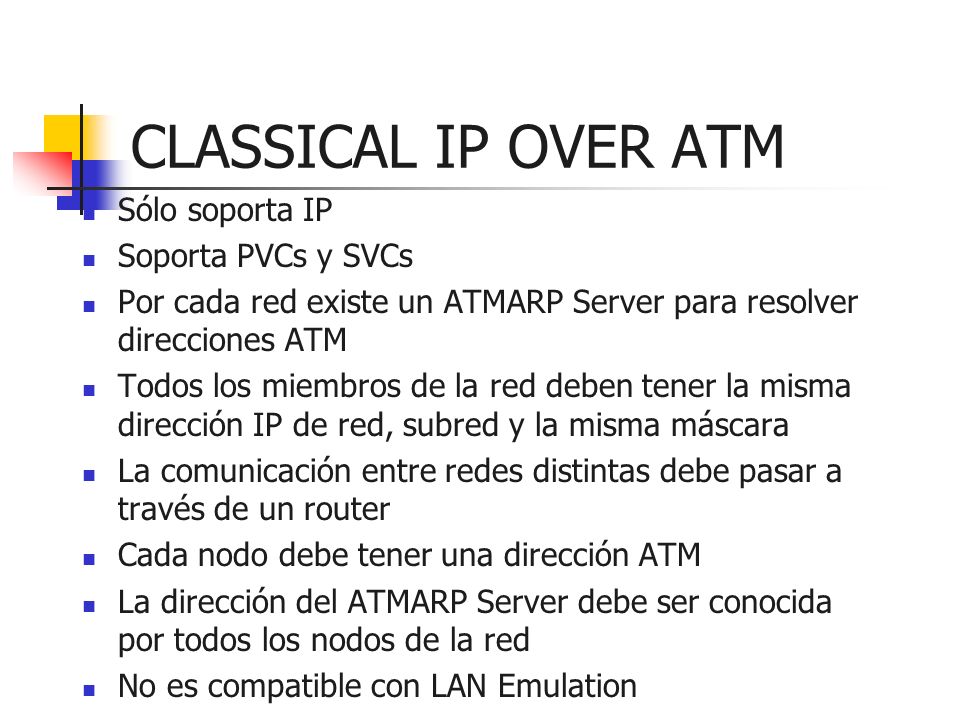

76 CLASSICAL IP OVER ATM Sólo soporta IP Soporta PVCs y SVCs
Por cada red existe un ATMARP Server para resolver direcciones ATM Todos los miembros de la red deben tener la misma dirección IP de red, subred y la misma máscara La comunicación entre redes distintas debe pasar a través de un router Cada nodo debe tener una dirección ATM La dirección del ATMARP Server debe ser conocida por todos los nodos de la red No es compatible con LAN Emulation

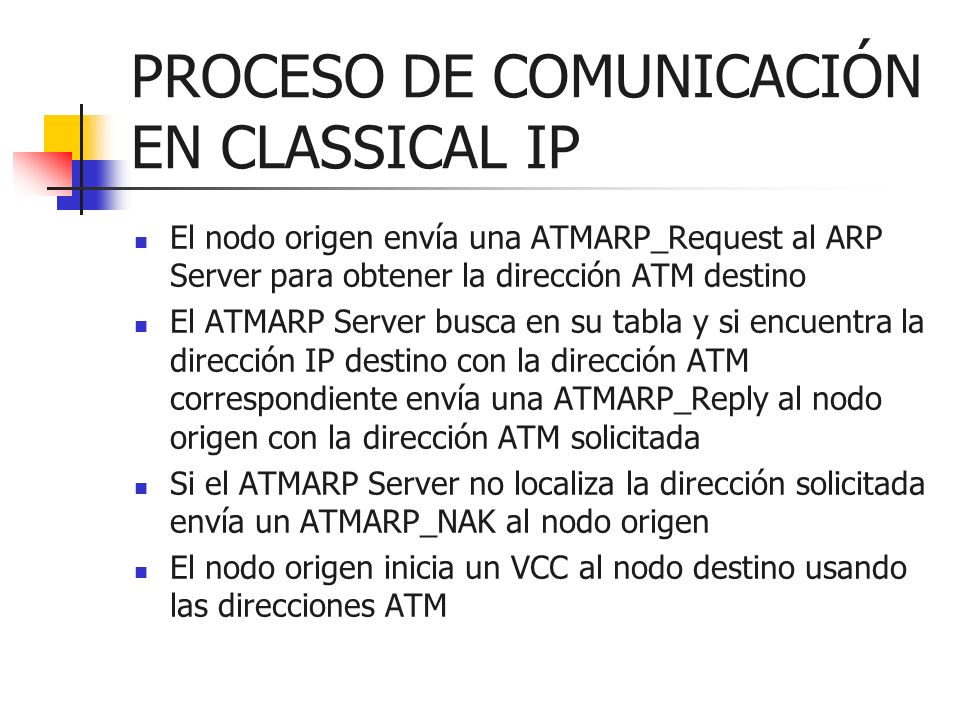

77 PROCESO DE COMUNICACIÓN EN CLASSICAL IP
El nodo origen envía una ATMARP_Request al ARP Server para obtener la dirección ATM destino El ATMARP Server busca en su tabla y si encuentra la dirección IP destino con la dirección ATM correspondiente envía una ATMARP_Reply al nodo origen con la dirección ATM solicitada Si el ATMARP Server no localiza la dirección solicitada envía un ATMARP_NAK al nodo origen El nodo origen inicia un VCC al nodo destino usando las direcciones ATM

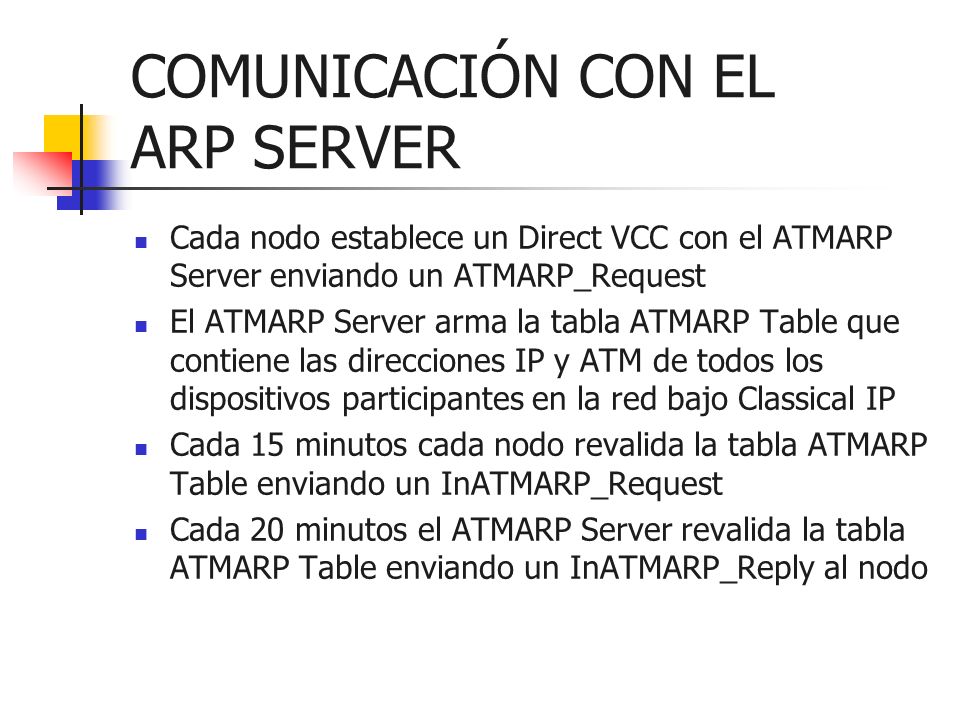

78 COMUNICACIÓN CON EL ARP SERVER
Cada nodo establece un Direct VCC con el ATMARP Server enviando un ATMARP_Request El ATMARP Server arma la tabla ATMARP Table que contiene las direcciones IP y ATM de todos los dispositivos participantes en la red bajo Classical IP Cada 15 minutos cada nodo revalida la tabla ATMARP Table enviando un InATMARP_Request Cada 20 minutos el ATMARP Server revalida la tabla ATMARP Table enviando un InATMARP_Reply al nodo

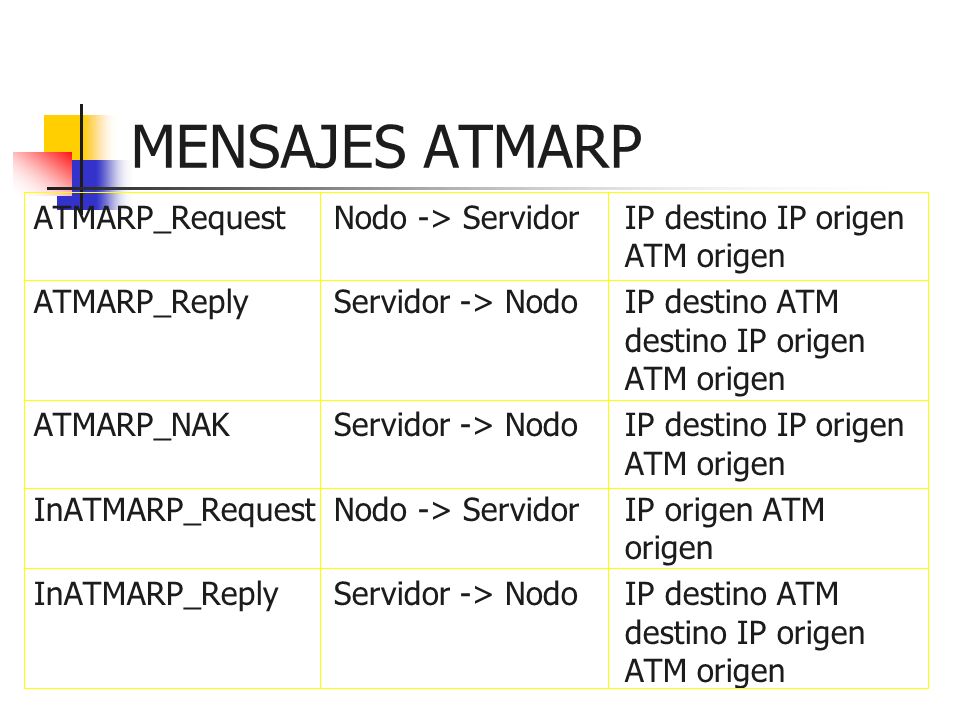

79 MENSAJES ATMARP ATMARP_Request Nodo -> Servidor IP destino IP origen ATM origen ATMARP_Reply Servidor -> Nodo IP destino ATM destino IP origen ATM origen ATMARP_NAK Servidor -> Nodo IP destino IP origen ATM origen InATMARP_Request Nodo -> Servidor IP origen ATM origen InATMARP_Reply Servidor -> Nodo IP destino ATM destino IP origen ATM origen

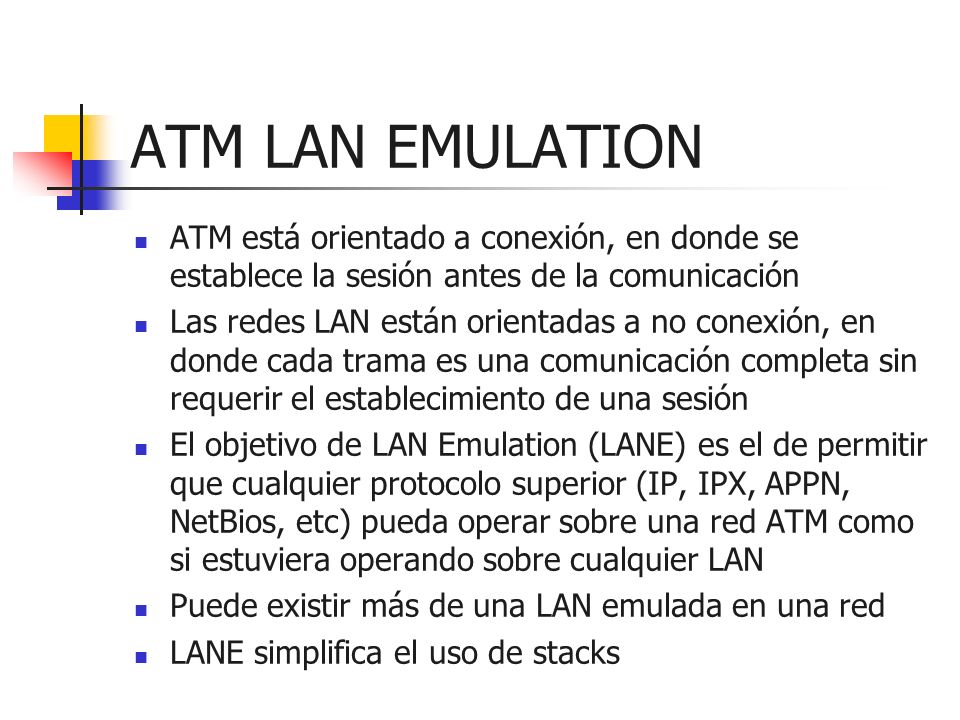

80 ATM LAN EMULATION ATM está orientado a conexión, en donde se establece la sesión antes de la comunicación Las redes LAN están orientadas a no conexión, en donde cada trama es una comunicación completa sin requerir el establecimiento de una sesión El objetivo de LAN Emulation (LANE) es el de permitir que cualquier protocolo superior (IP, IPX, APPN, NetBios, etc) pueda operar sobre una red ATM como si estuviera operando sobre cualquier LAN Puede existir más de una LAN emulada en una red LANE simplifica el uso de stacks

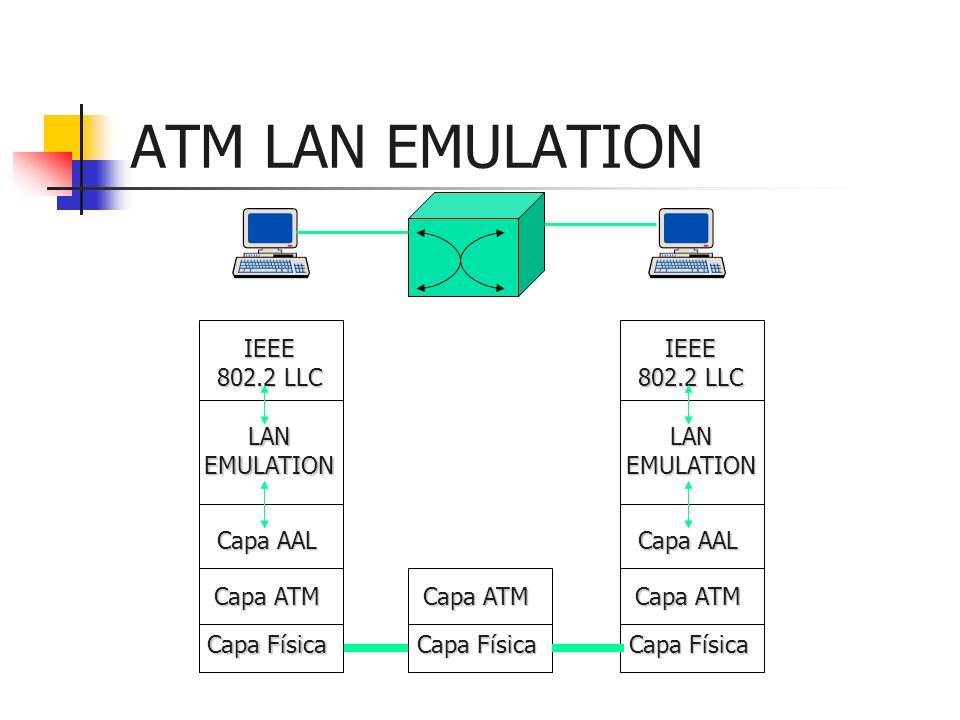

81 ATM LAN EMULATION IEEE 802.2 LLC LAN EMULATION Capa AAL Capa ATM
Capa Física IEEE 802.2 LLC LAN EMULATION Capa AAL Capa ATM Capa Física Capa ATM Capa Física

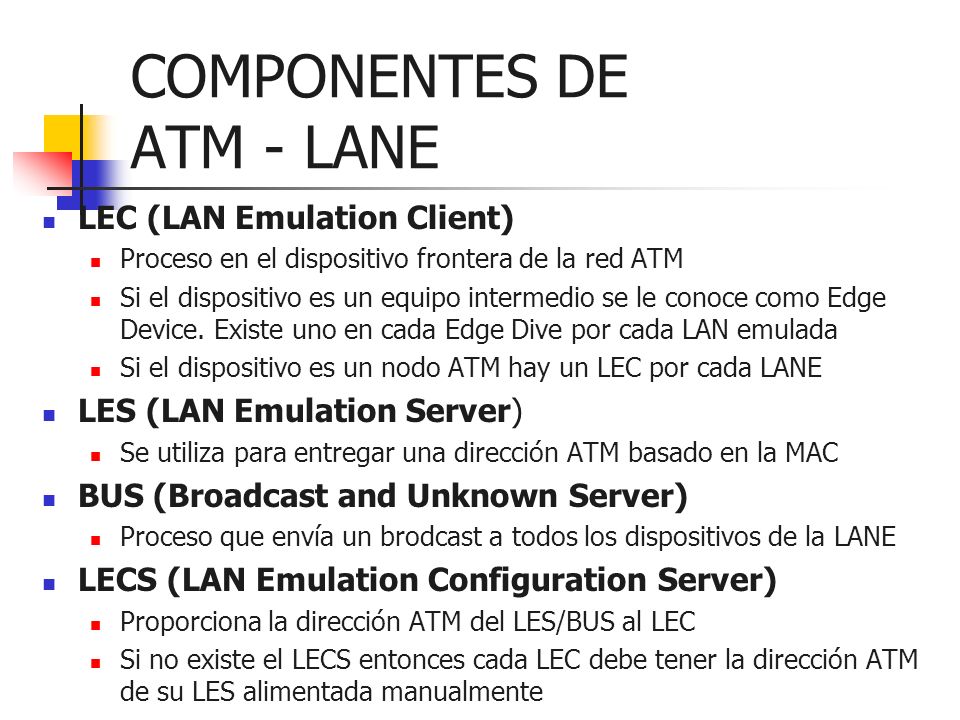

82 COMPONENTES DE ATM - LANE
LEC (LAN Emulation Client) Proceso en el dispositivo frontera de la red ATM Si el dispositivo es un equipo intermedio se le conoce como Edge Device. Existe uno en cada Edge Dive por cada LAN emulada Si el dispositivo es un nodo ATM hay un LEC por cada LANE LES (LAN Emulation Server) Se utiliza para entregar una dirección ATM basado en la MAC BUS (Broadcast and Unknown Server) Proceso que envía un brodcast a todos los dispositivos de la LANE LECS (LAN Emulation Configuration Server) Proporciona la dirección ATM del LES/BUS al LEC Si no existe el LECS entonces cada LEC debe tener la dirección ATM de su LES alimentada manualmente

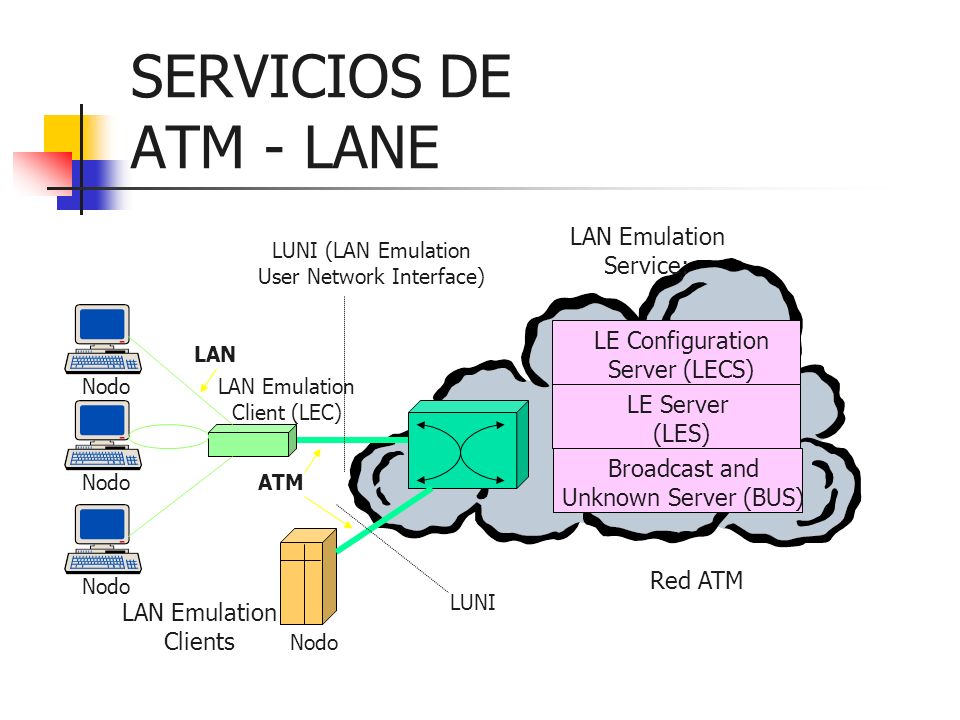

83 User Network Interface)
SERVICIOS DE ATM - LANE LAN Emulation Service: LUNI (LAN Emulation User Network Interface) LE Configuration Server (LECS) LE Server (LES) Broadcast and Unknown Server (BUS) LAN Nodo LAN Emulation Client (LEC) Nodo ATM Red ATM Nodo LUNI LAN Emulation Clients Nodo

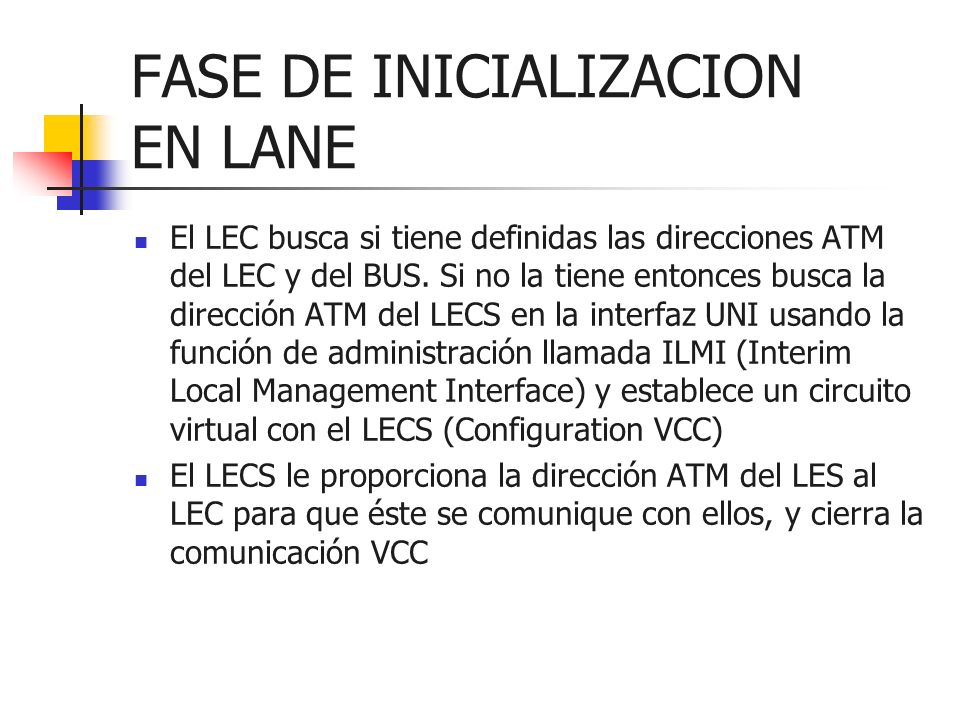

84 FASE DE INICIALIZACION EN LANE
El LEC busca si tiene definidas las direcciones ATM del LEC y del BUS. Si no la tiene entonces busca la dirección ATM del LECS en la interfaz UNI usando la función de administración llamada ILMI (Interim Local Management Interface) y establece un circuito virtual con el LECS (Configuration VCC) El LECS le proporciona la dirección ATM del LES al LEC para que éste se comunique con ellos, y cierra la comunicación VCC

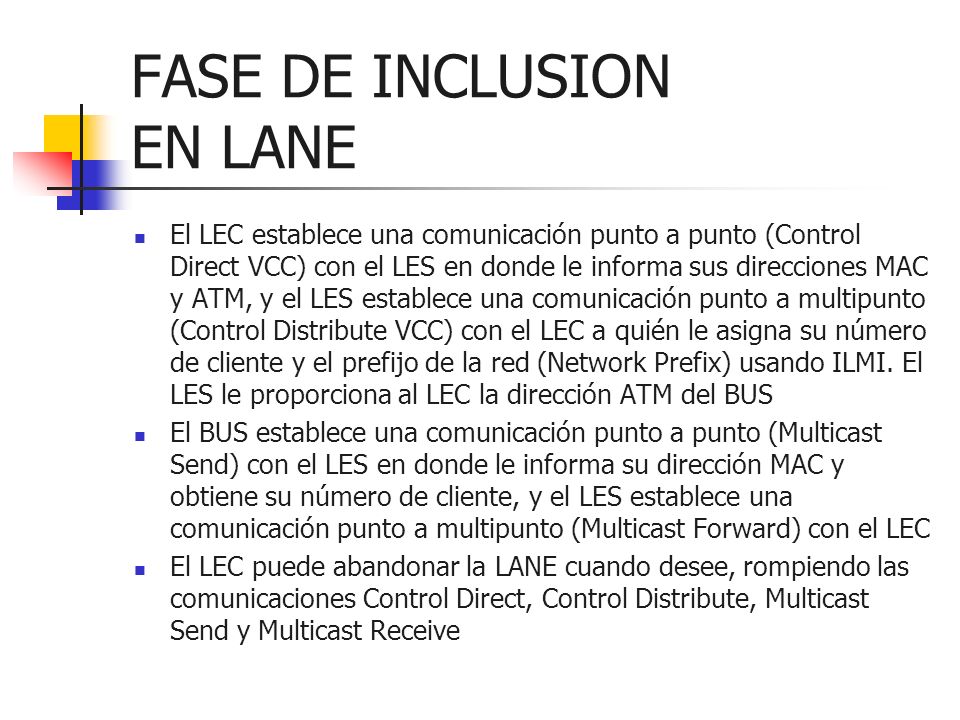

85 FASE DE INCLUSION EN LANE
El LEC establece una comunicación punto a punto (Control Direct VCC) con el LES en donde le informa sus direcciones MAC y ATM, y el LES establece una comunicación punto a multipunto (Control Distribute VCC) con el LEC a quién le asigna su número de cliente y el prefijo de la red (Network Prefix) usando ILMI. El LES le proporciona al LEC la dirección ATM del BUS El BUS establece una comunicación punto a punto (Multicast Send) con el LES en donde le informa su dirección MAC y obtiene su número de cliente, y el LES establece una comunicación punto a multipunto (Multicast Forward) con el LEC El LEC puede abandonar la LANE cuando desee, rompiendo las comunicaciones Control Direct, Control Distribute, Multicast Send y Multicast Receive

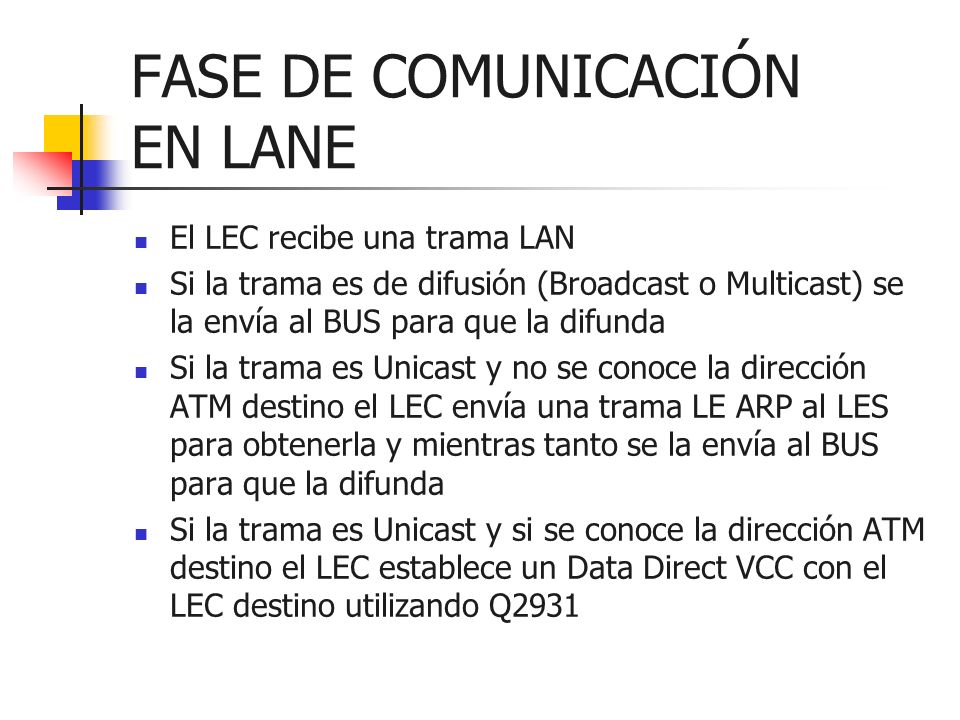

86 FASE DE COMUNICACIÓN EN LANE
El LEC recibe una trama LAN Si la trama es de difusión (Broadcast o Multicast) se la envía al BUS para que la difunda Si la trama es Unicast y no se conoce la dirección ATM destino el LEC envía una trama LE ARP al LES para obtenerla y mientras tanto se la envía al BUS para que la difunda Si la trama es Unicast y si se conoce la dirección ATM destino el LEC establece un Data Direct VCC con el LEC destino utilizando Q2931

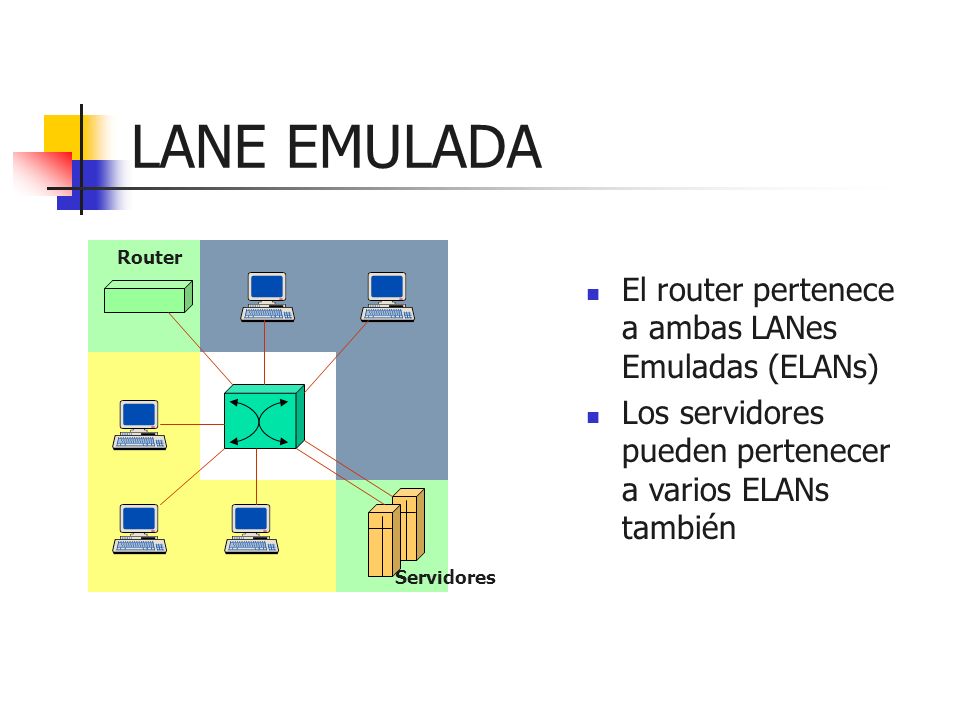

87 LANE EMULADA El router pertenece a ambas LANes Emuladas (ELANs)
Los servidores pueden pertenecer a varios ELANs también Servidores

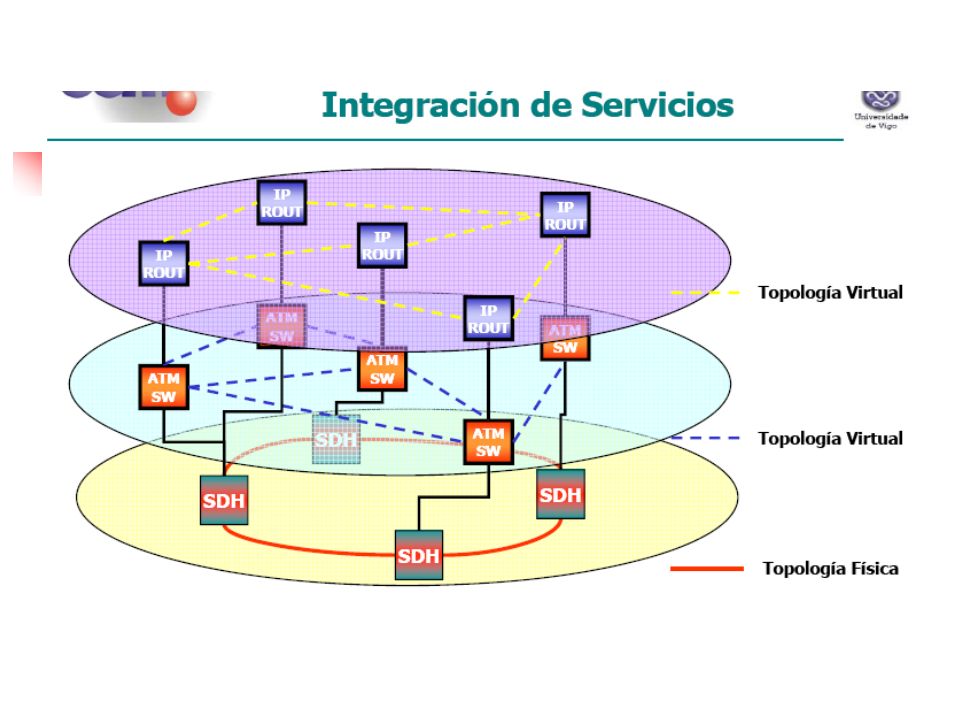

88

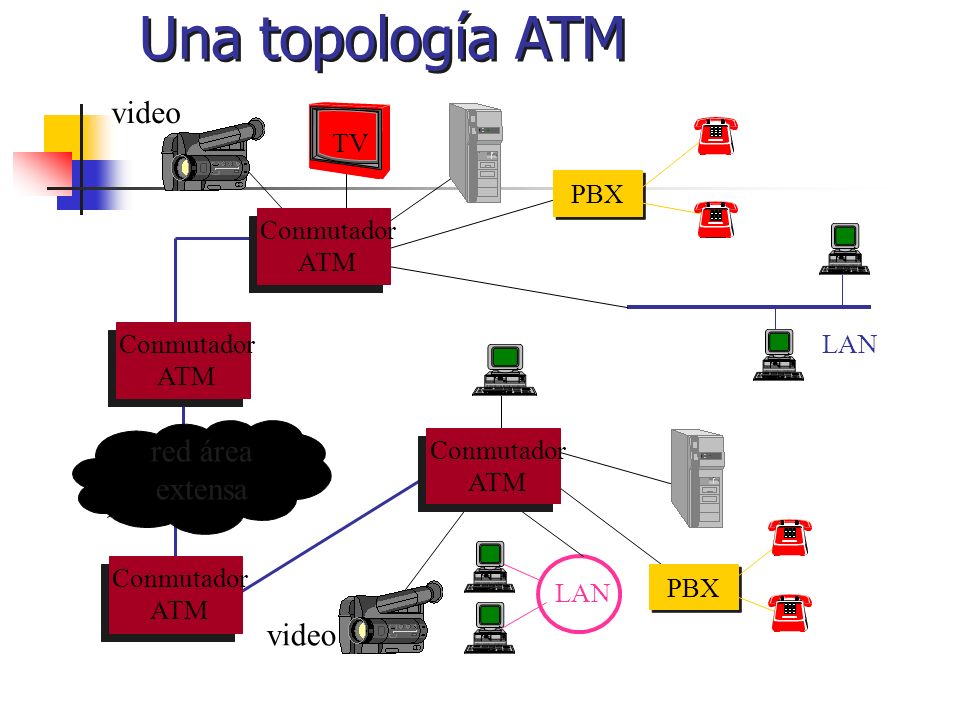

89 Una topología ATM LAN Conmutador ATM red área extensa PBX TV video

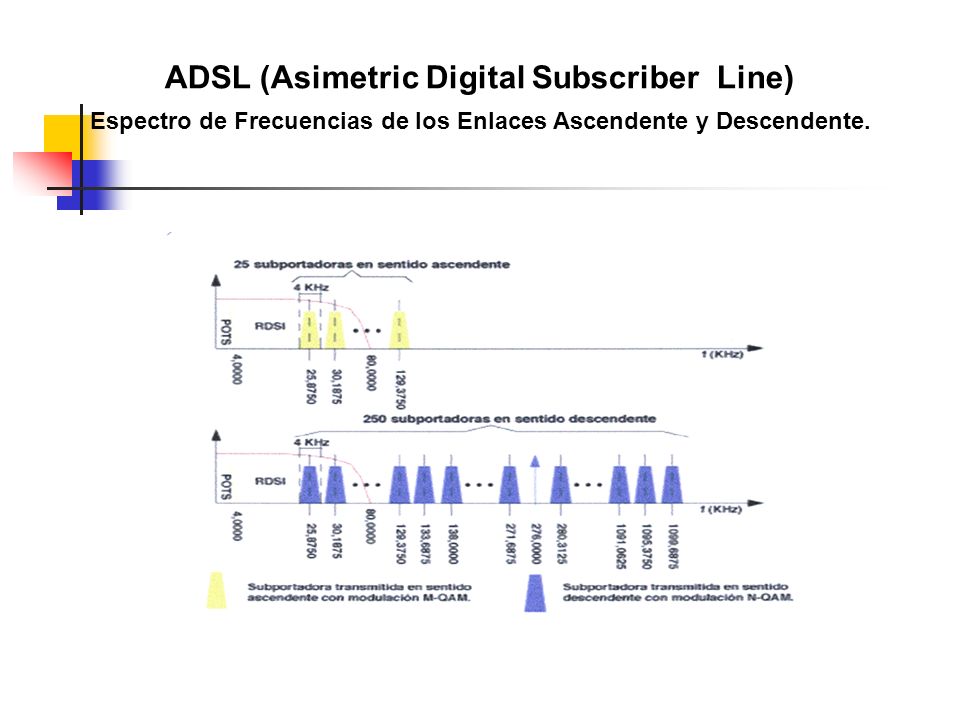

90 ADSL (Asimetric Digital Subscriber Line)
Espectro de Frecuencias de los Enlaces Ascendente y Descendente.

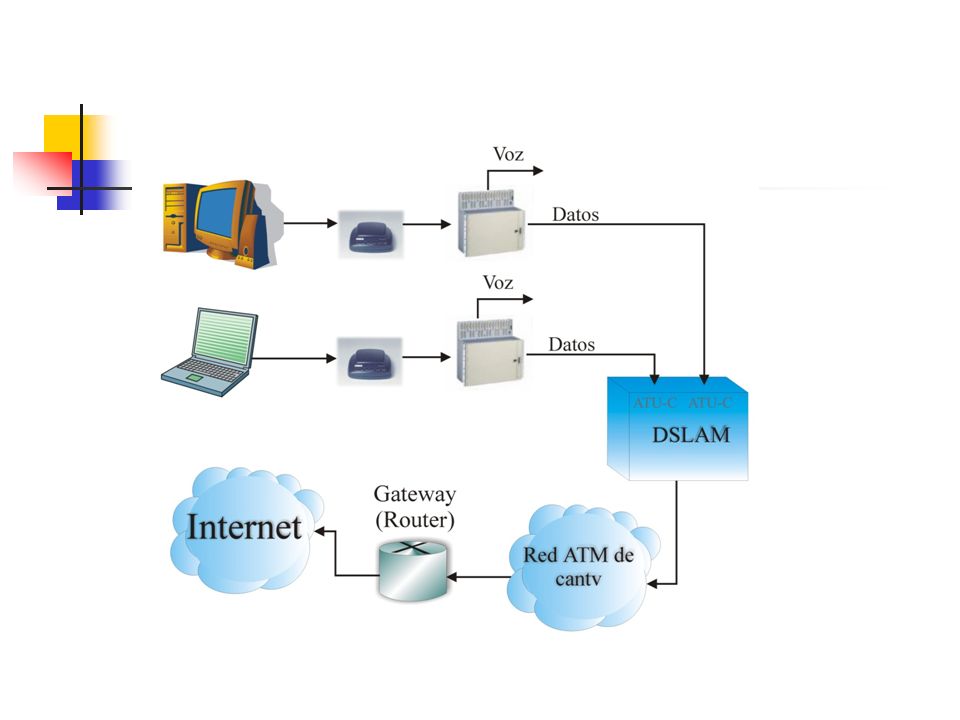

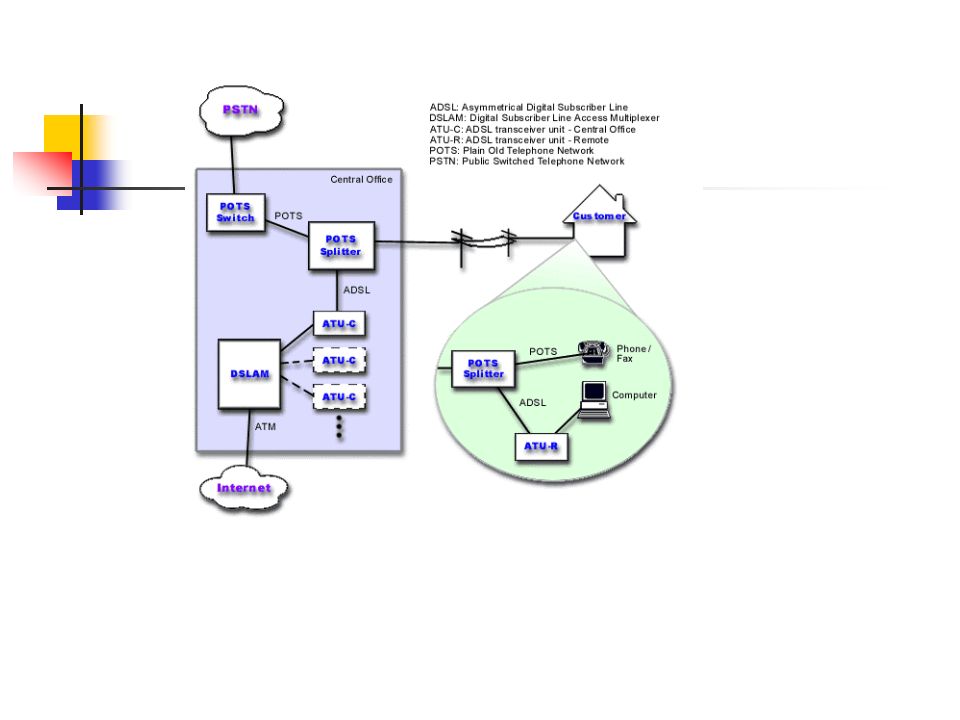

91

92

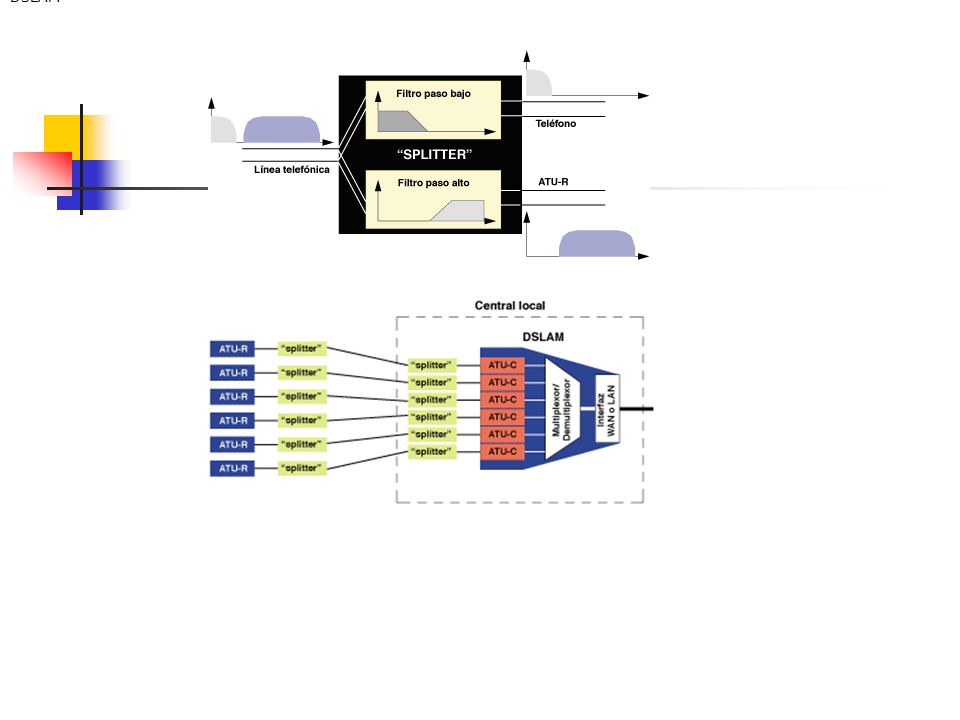

93 DSLAM

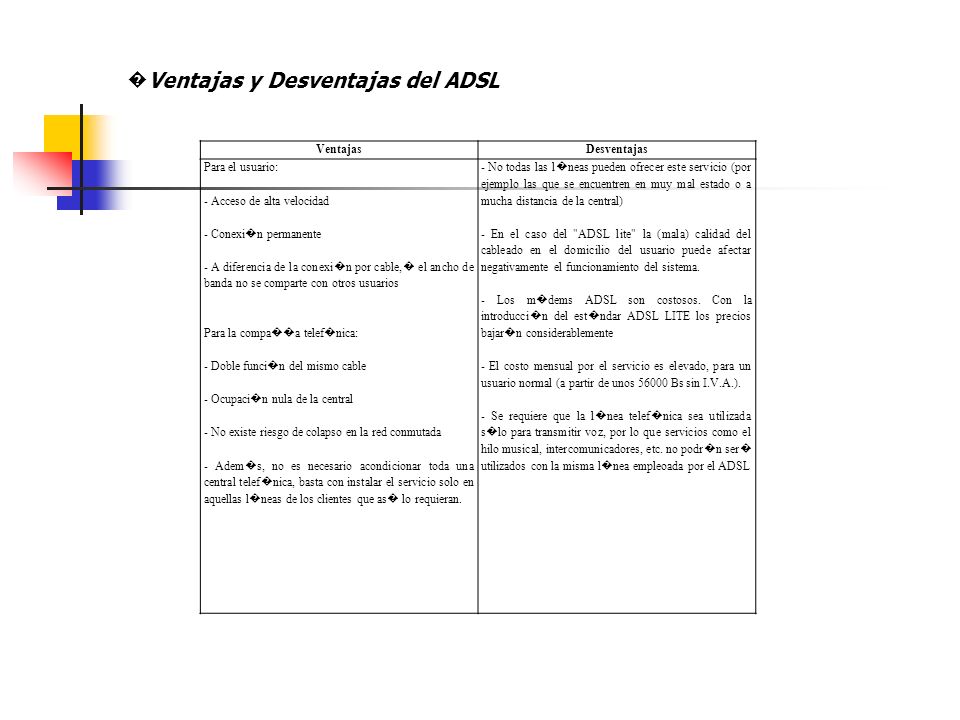

94 �Ventajas y Desventajas del ADSL
Ventajas Desventajas Para el usuario: - Acceso de alta velocidad - Conexi�n permanente - A diferencia de la conexi�n por cable,� el ancho de banda no se comparte con otros usuarios Para la compa��a telef�nica: - Doble funci�n del mismo cable - Ocupaci�n nula de la central - No existe riesgo de colapso en la red conmutada - Adem�s, no es necesario acondicionar toda una central telef�nica, basta con instalar el servicio solo en aquellas l�neas de los clientes que as� lo requieran. - No todas las l�neas pueden ofrecer este servicio (por ejemplo las que se encuentren en muy mal estado o a mucha distancia de la central) - En el caso del "ADSL lite" la (mala) calidad del cableado en el domicilio del usuario puede afectar negativamente el funcionamiento del sistema. - Los m�dems ADSL son costosos. Con la introducci�n del est�ndar ADSL LITE los precios bajar�n considerablemente - El costo mensual por el servicio es elevado, para un usuario normal (a partir de unos Bs sin I.V.A.). - Se requiere que la l�nea telef�nica sea utilizada s�lo para transmitir voz, por lo que servicios como el hilo musical, intercomunicadores, etc. no podr�n ser� utilizados con la misma l�nea empleoada por el ADSL

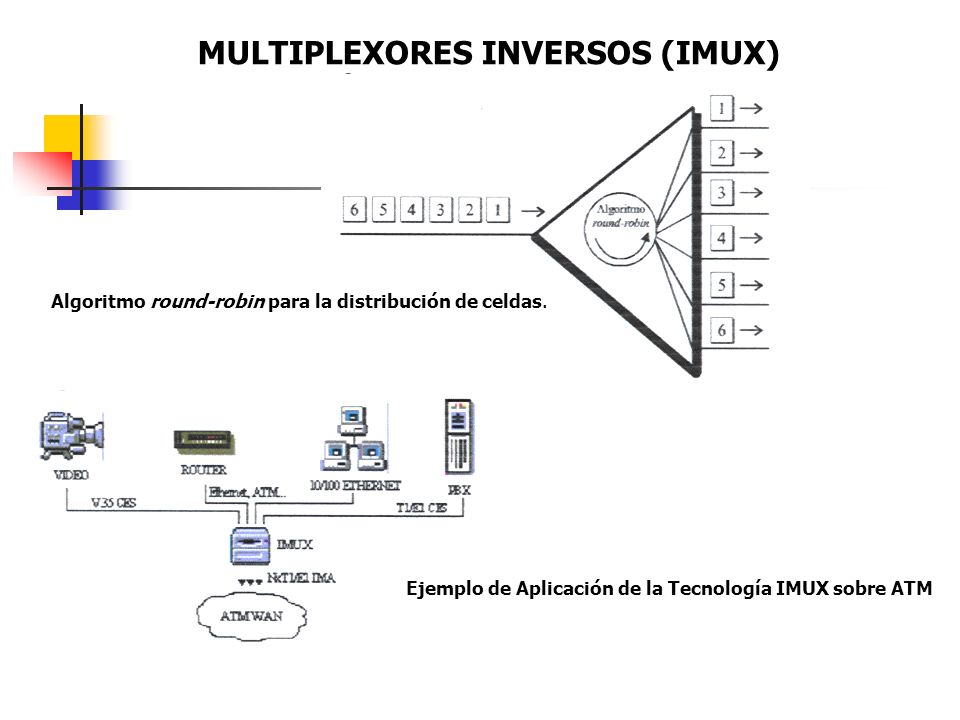

95 MULTIPLEXORES INVERSOS (IMUX)
Algoritmo round-robin para la distribución de celdas. Ejemplo de Aplicación de la Tecnología IMUX sobre ATM
