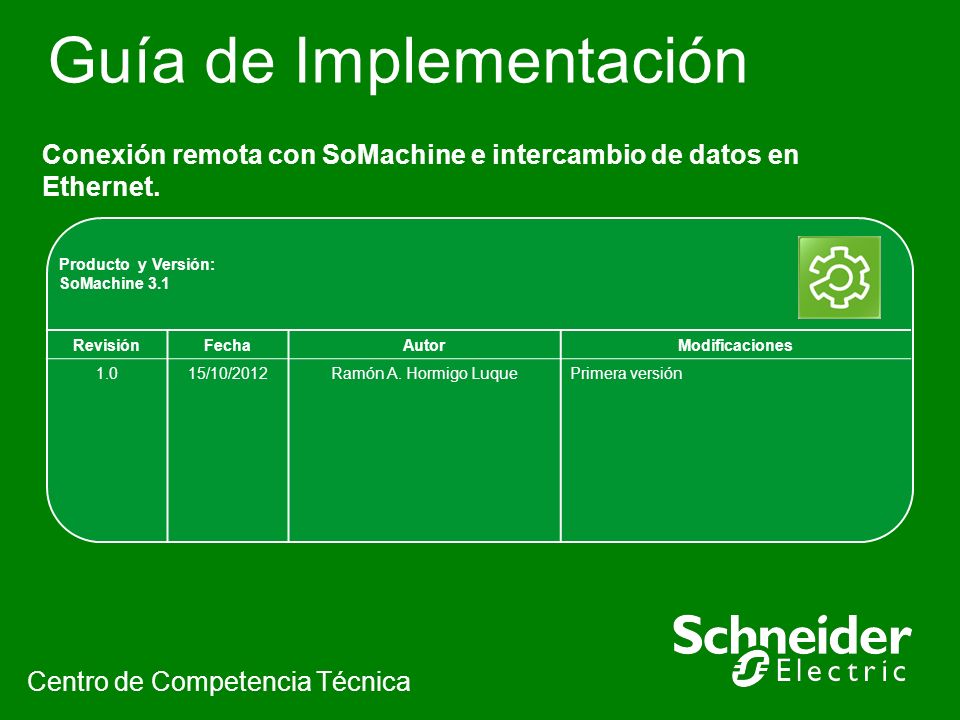

1 Guía de Implementación Conexión remota con SoMachine e intercambio de datos en Ethernet. Centro de Competencia Técnica Producto y Versión: SoMachine 3.1 RevisiónFechaAutorModificaciones 1.015/10/2012Ramón A. Hormigo LuquePrimera versión

2 2 Puede encontrar esta guía, además de preguntas y respuestas técnicas confeccionadas por nuestro Centro de Competencia Técnica, en: También puede realizar su consulta en cualquier buscador de Internet

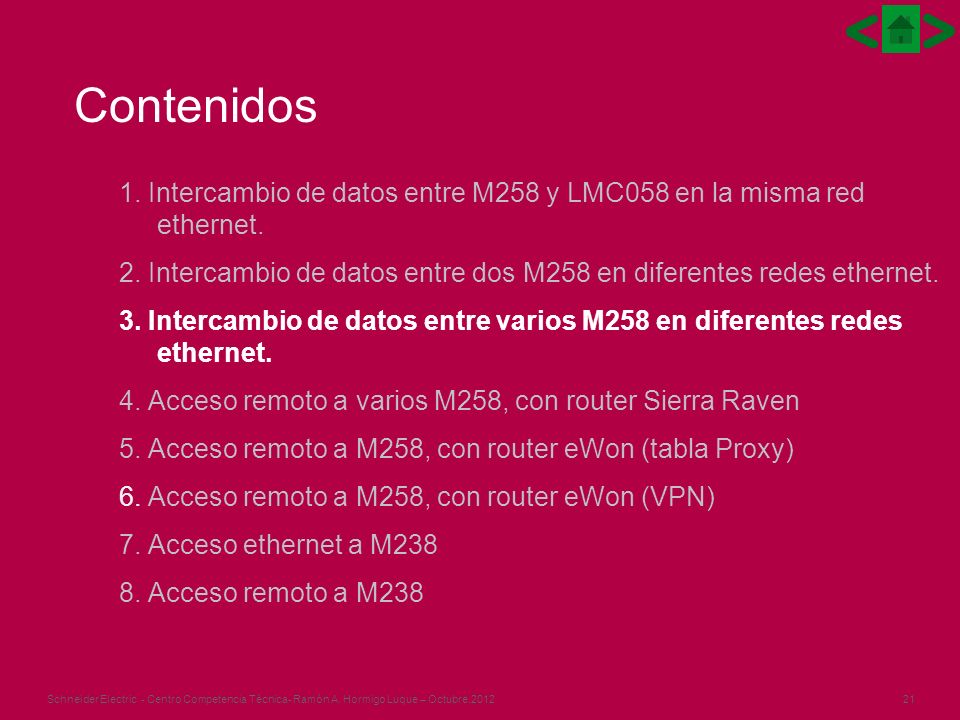

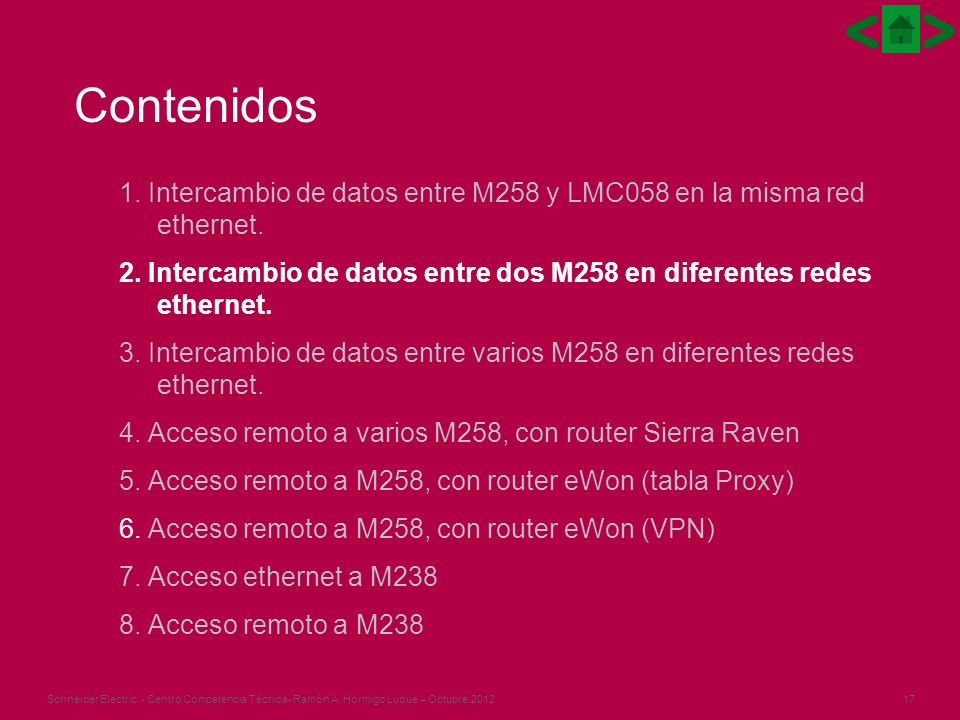

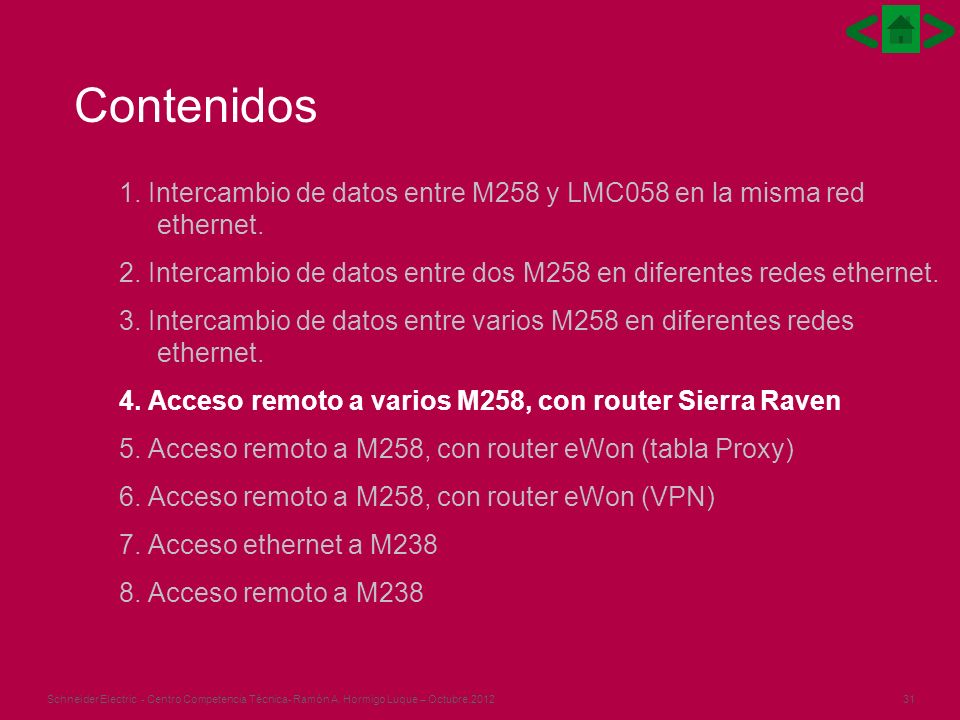

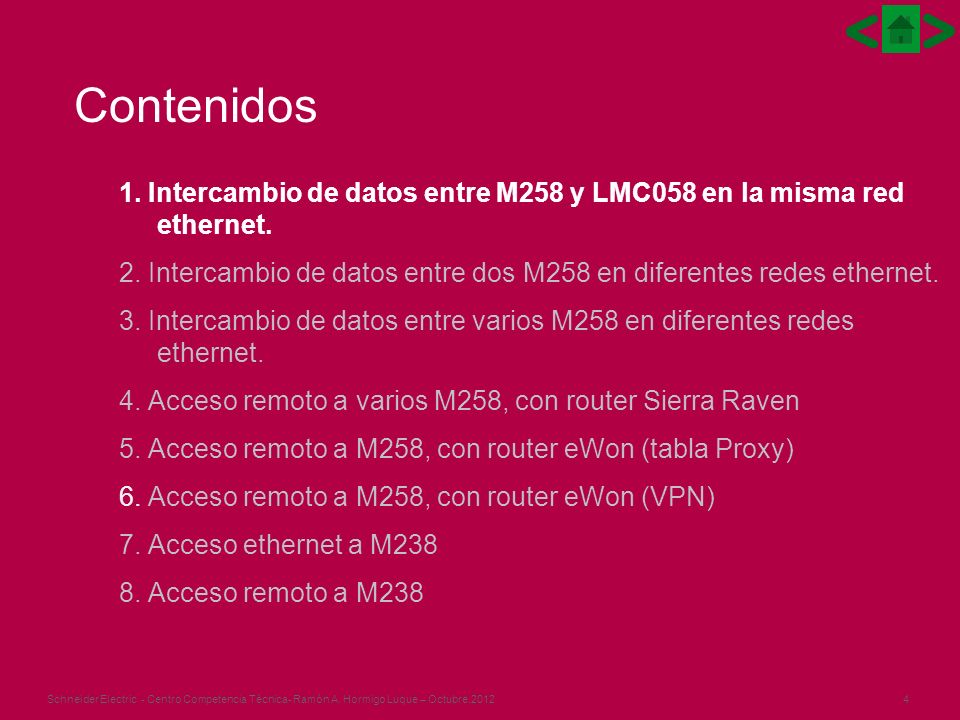

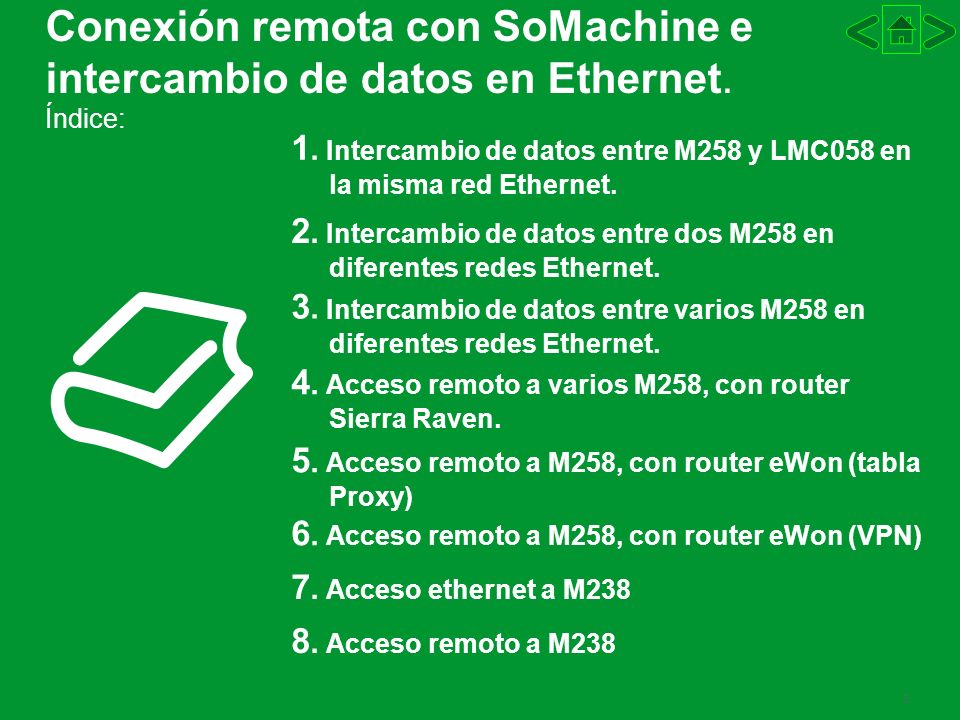

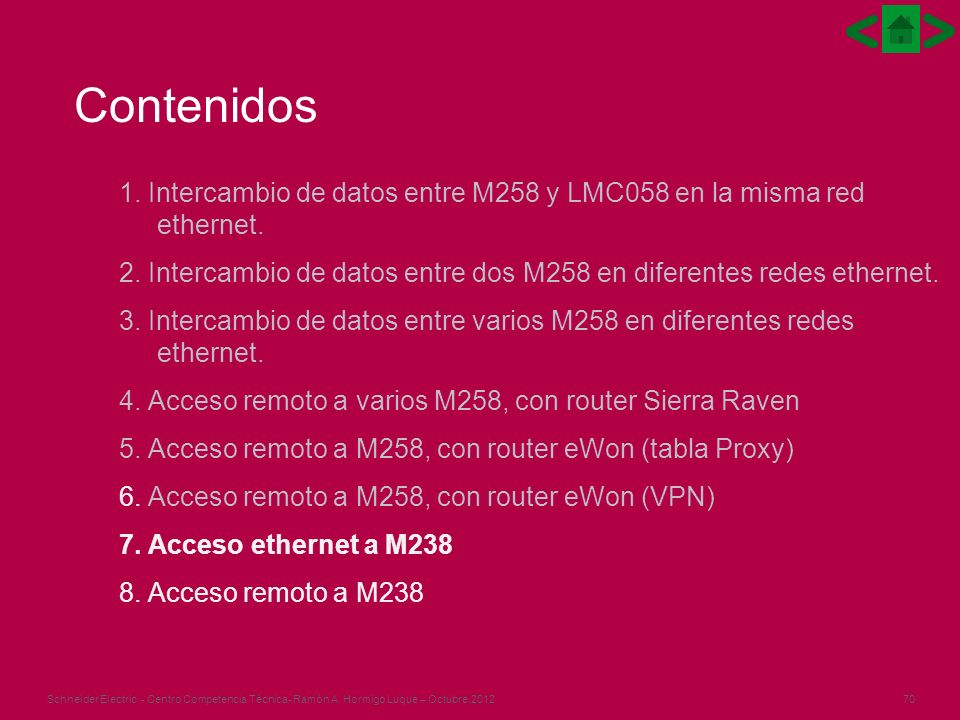

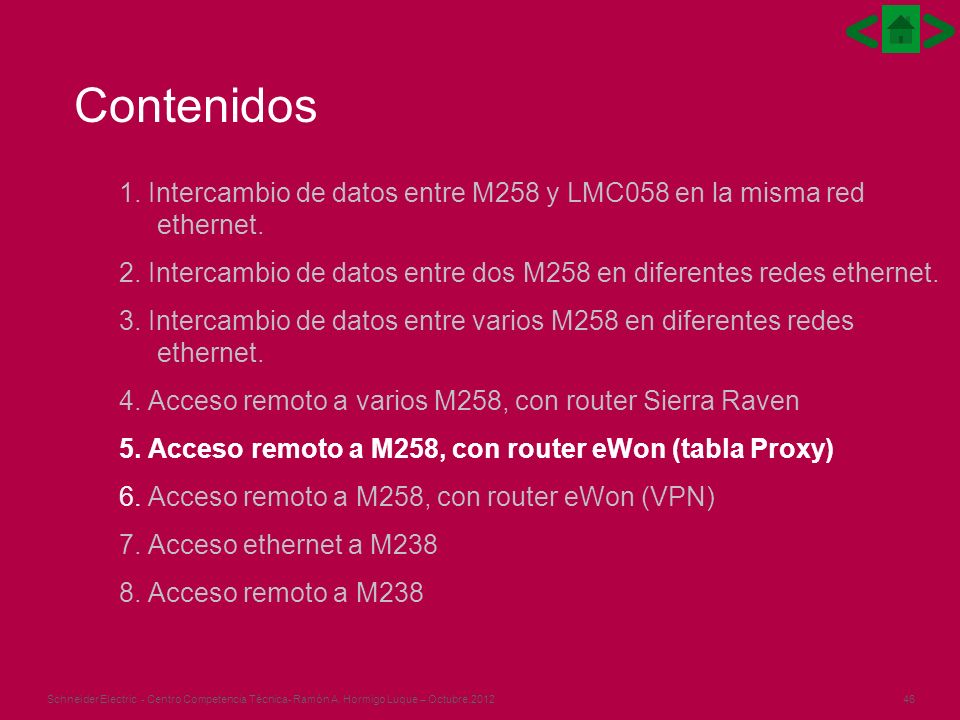

3 3 Conexión remota con SoMachine e intercambio de datos en Ethernet. Índice: 1. Intercambio de datos entre M258 y LMC058 en la misma red Ethernet. 2. Intercambio de datos entre dos M258 en diferentes redes Ethernet. 4. Acceso remoto a varios M258, con router Sierra Raven. 6. Acceso remoto a M258, con router eWon (VPN) 5. Acceso remoto a M258, con router eWon (tabla Proxy) 3. Intercambio de datos entre varios M258 en diferentes redes Ethernet. 7. Acceso ethernet a M Acceso remoto a M238

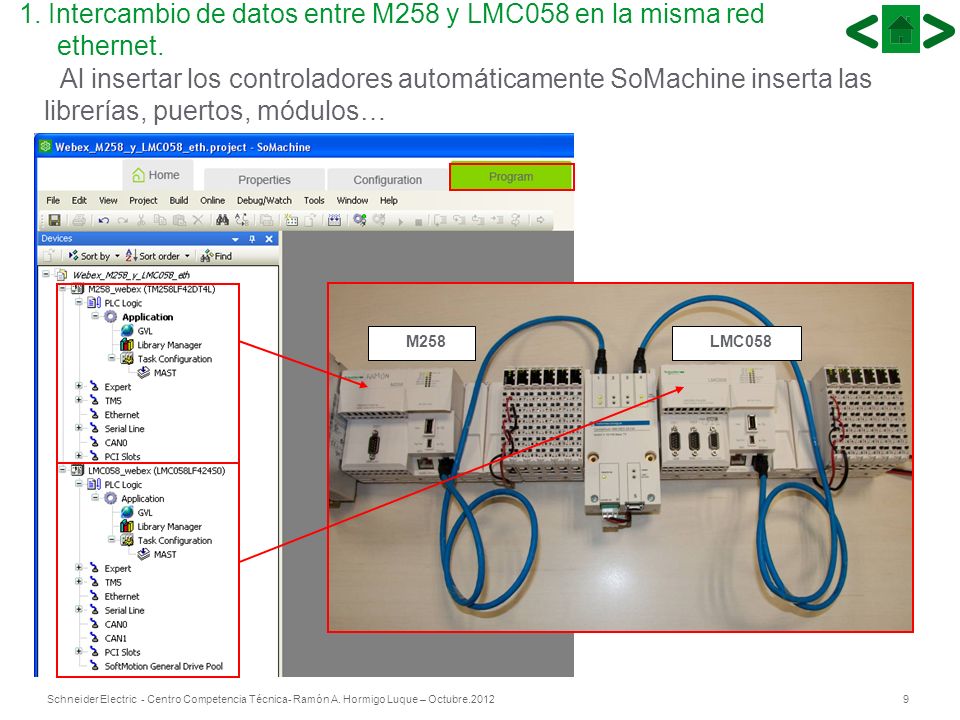

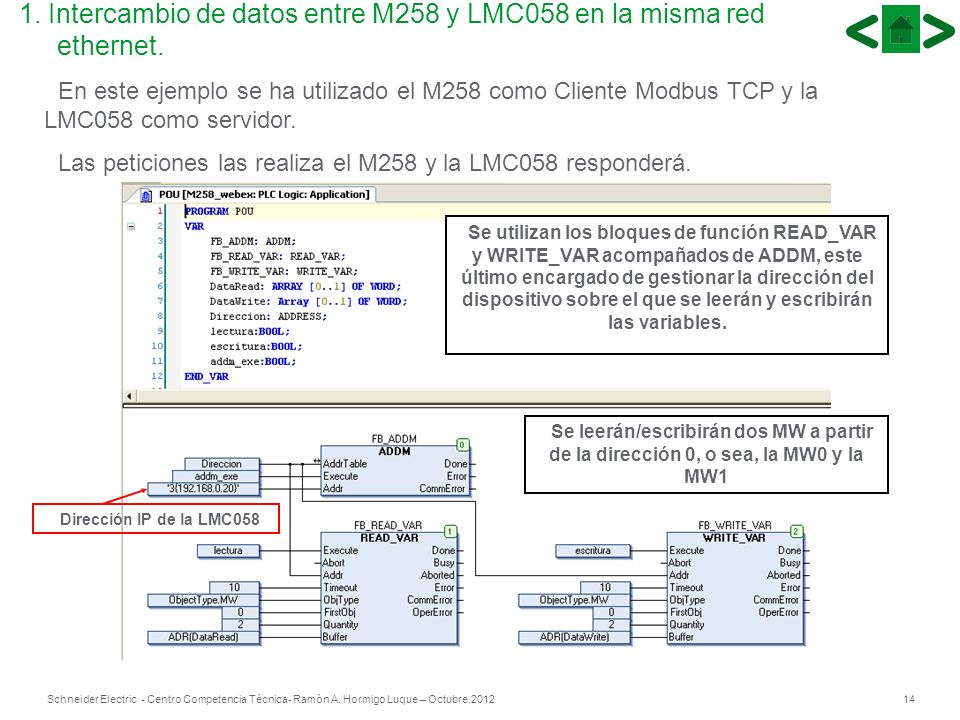

4 4Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre M258 y LMC058 en la misma red ethernet. 2. Intercambio de datos entre dos M258 en diferentes redes ethernet. 3. Intercambio de datos entre varios M258 en diferentes redes ethernet. 4. Acceso remoto a varios M258, con router Sierra Raven 5. Acceso remoto a M258, con router eWon (tabla Proxy) 6. Acceso remoto a M258, con router eWon (VPN) 7. Acceso ethernet a M Acceso remoto a M238 Contenidos

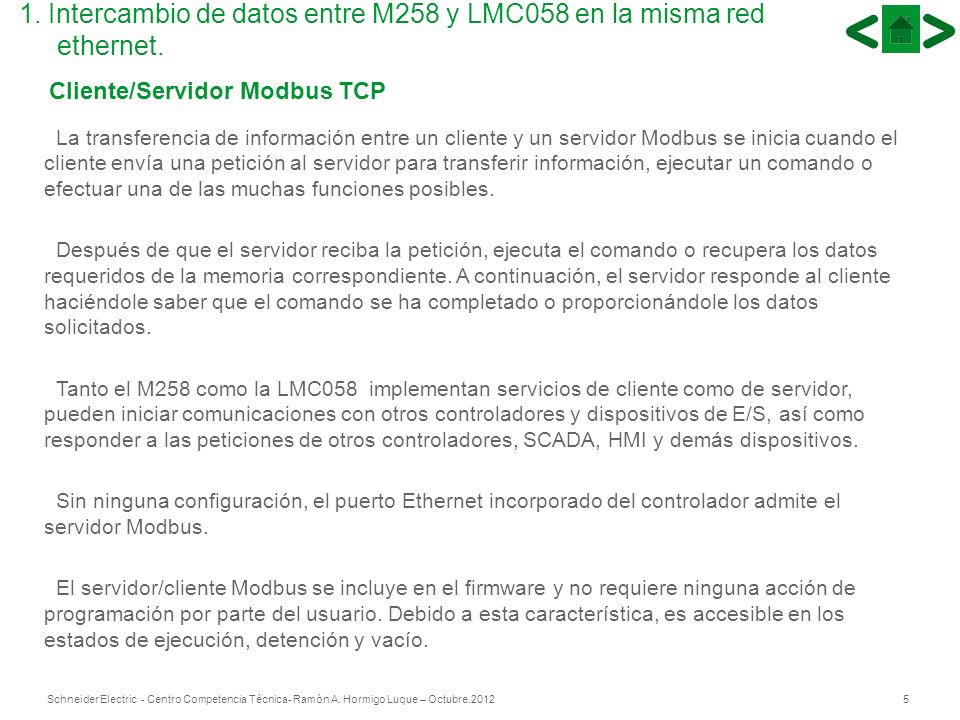

5 5Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Cliente/Servidor Modbus TCP La transferencia de información entre un cliente y un servidor Modbus se inicia cuando el cliente envía una petición al servidor para transferir información, ejecutar un comando o efectuar una de las muchas funciones posibles. Después de que el servidor reciba la petición, ejecuta el comando o recupera los datos requeridos de la memoria correspondiente. A continuación, el servidor responde al cliente haciéndole saber que el comando se ha completado o proporcionándole los datos solicitados. Tanto el M258 como la LMC058 implementan servicios de cliente como de servidor, pueden iniciar comunicaciones con otros controladores y dispositivos de E/S, así como responder a las peticiones de otros controladores, SCADA, HMI y demás dispositivos. Sin ninguna configuración, el puerto Ethernet incorporado del controlador admite el servidor Modbus. El servidor/cliente Modbus se incluye en el firmware y no requiere ninguna acción de programación por parte del usuario. Debido a esta característica, es accesible en los estados de ejecución, detención y vacío. 1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

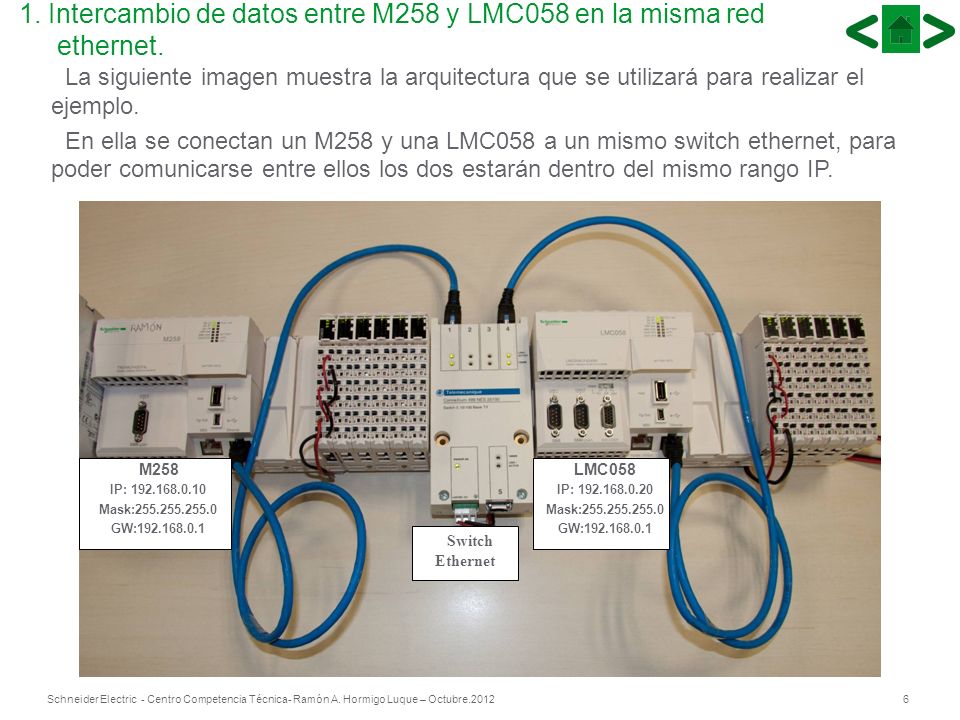

6 6Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre M258 y LMC058 en la misma red ethernet. CAN-H La siguiente imagen muestra la arquitectura que se utilizará para realizar el ejemplo. En ella se conectan un M258 y una LMC058 a un mismo switch ethernet, para poder comunicarse entre ellos los dos estarán dentro del mismo rango IP. M258 IP: Mask: GW: Switch Ethernet LMC058 IP: Mask: GW:

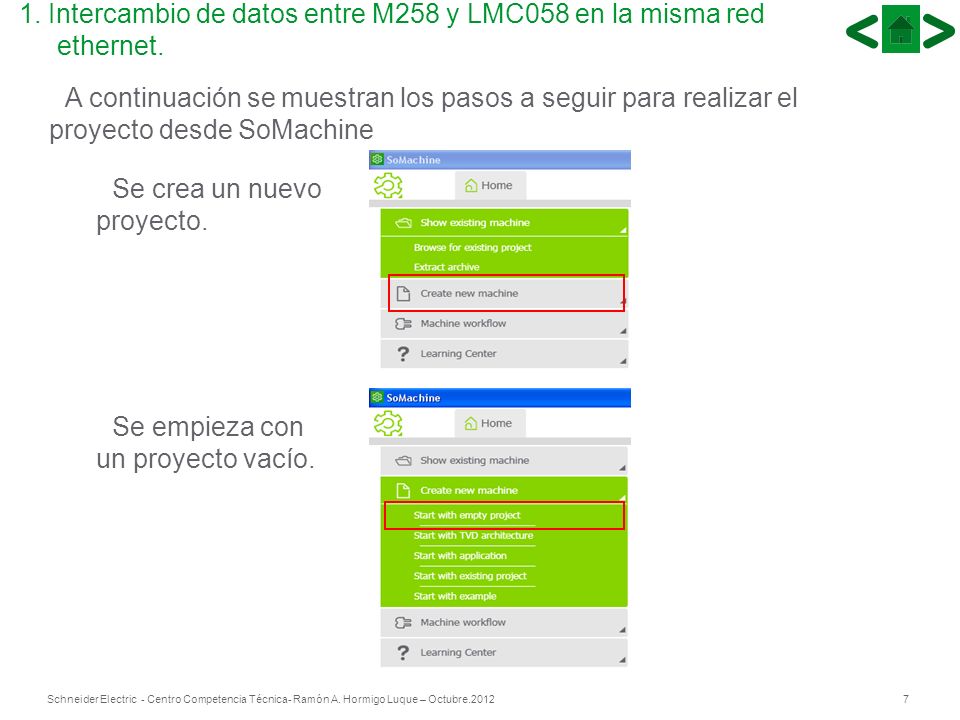

7 7Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 A continuación se muestran los pasos a seguir para realizar el proyecto desde SoMachine Se crea un nuevo proyecto. Se empieza con un proyecto vacío. 1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

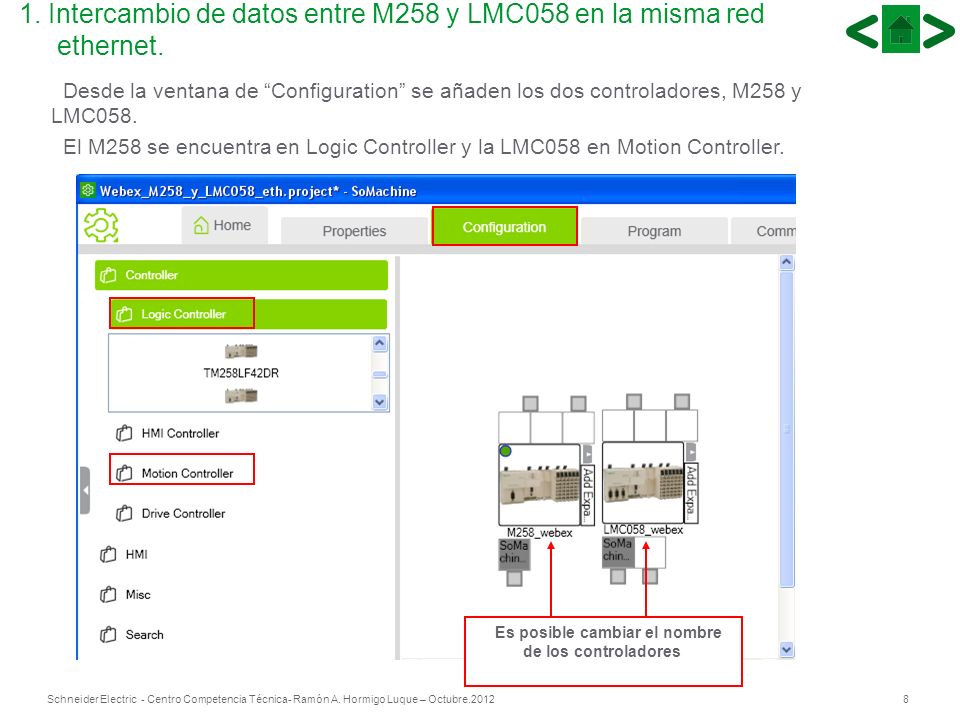

8 8Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 Desde la ventana de Configuration se añaden los dos controladores, M258 y LMC058. El M258 se encuentra en Logic Controller y la LMC058 en Motion Controller. Es posible cambiar el nombre de los controladores. 1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

9 9Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 LMC058 M258 Al insertar los controladores automáticamente SoMachine inserta las librerías, puertos, módulos… 1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

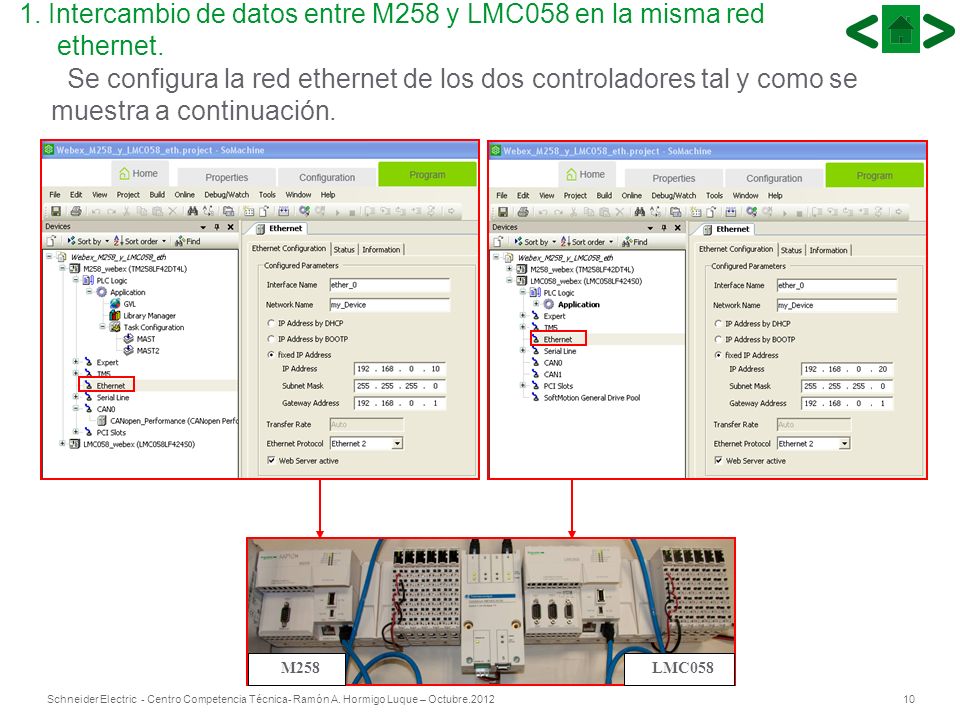

10 10Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 Se configura la red ethernet de los dos controladores tal y como se muestra a continuación. M258 LMC Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

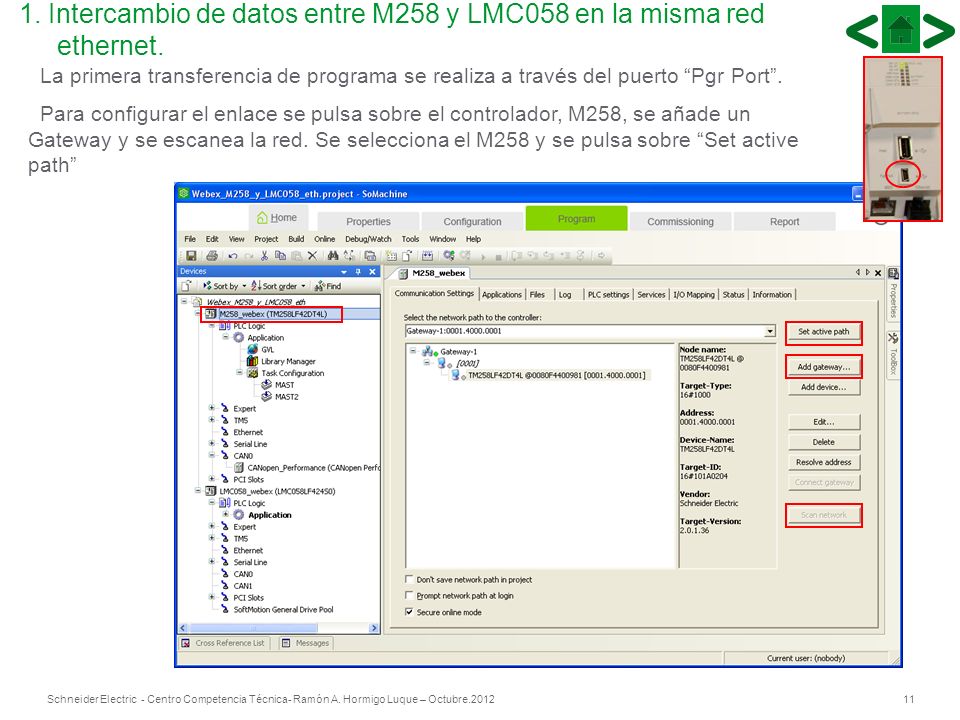

11 11Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 La primera transferencia de programa se realiza a través del puerto Pgr Port. Para configurar el enlace se pulsa sobre el controlador, M258, se añade un Gateway y se escanea la red. Se selecciona el M258 y se pulsa sobre Set active path 1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

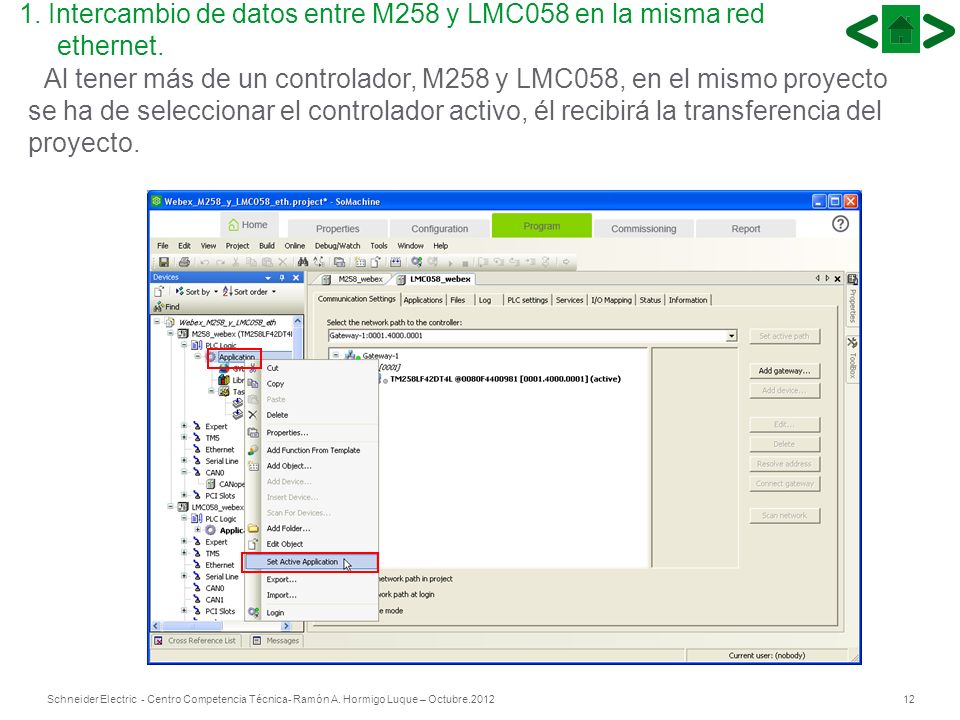

12 12Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 Al tener más de un controlador, M258 y LMC058, en el mismo proyecto se ha de seleccionar el controlador activo, él recibirá la transferencia del proyecto. 1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

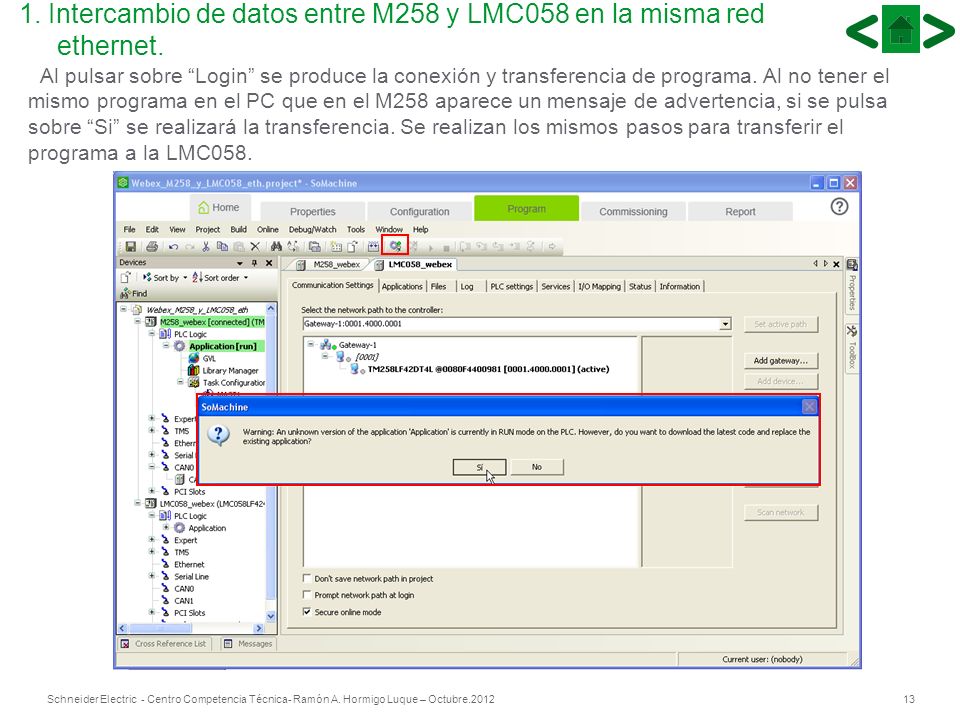

13 13Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 Al pulsar sobre Login se produce la conexión y transferencia de programa. Al no tener el mismo programa en el PC que en el M258 aparece un mensaje de advertencia, si se pulsa sobre Si se realizará la transferencia. Se realizan los mismos pasos para transferir el programa a la LMC Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

14 14Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre En este ejemplo se ha utilizado el M258 como Cliente Modbus TCP y la LMC058 como servidor. Las peticiones las realiza el M258 y la LMC058 responderá. Se utilizan los bloques de función READ_VAR y WRITE_VAR acompañados de ADDM, este último encargado de gestionar la dirección del dispositivo sobre el que se leerán y escribirán las variables. Dirección IP de la LMC058 Se leerán/escribirán dos MW a partir de la dirección 0, o sea, la MW0 y la MW1 1. Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

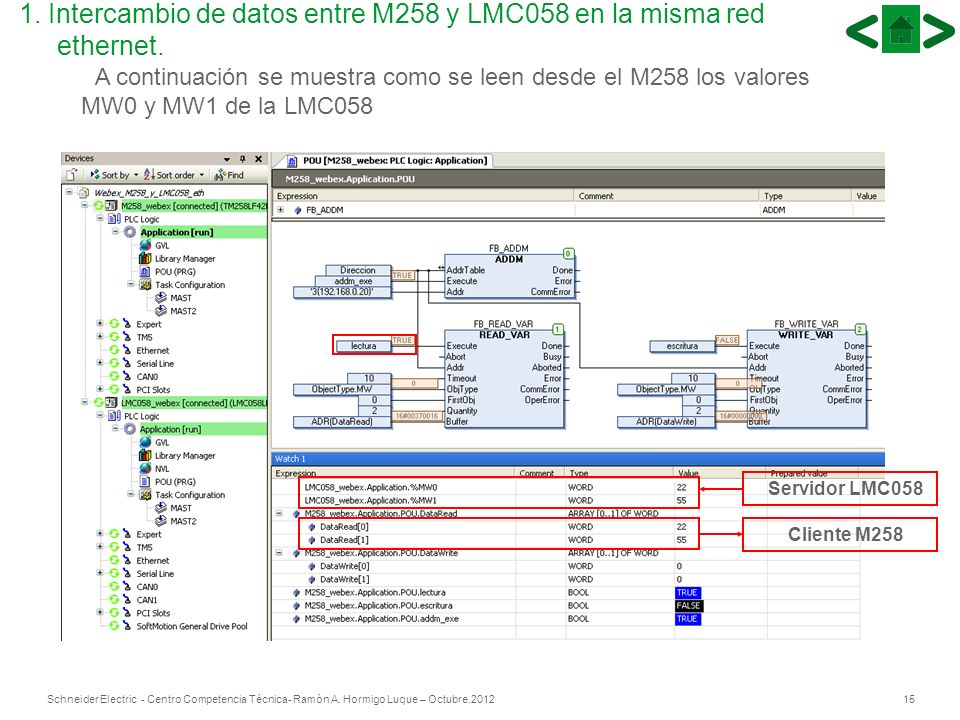

15 15Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre A continuación se muestra como se leen desde el M258 los valores MW0 y MW1 de la LMC058 Servidor LMC058 Cliente M Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

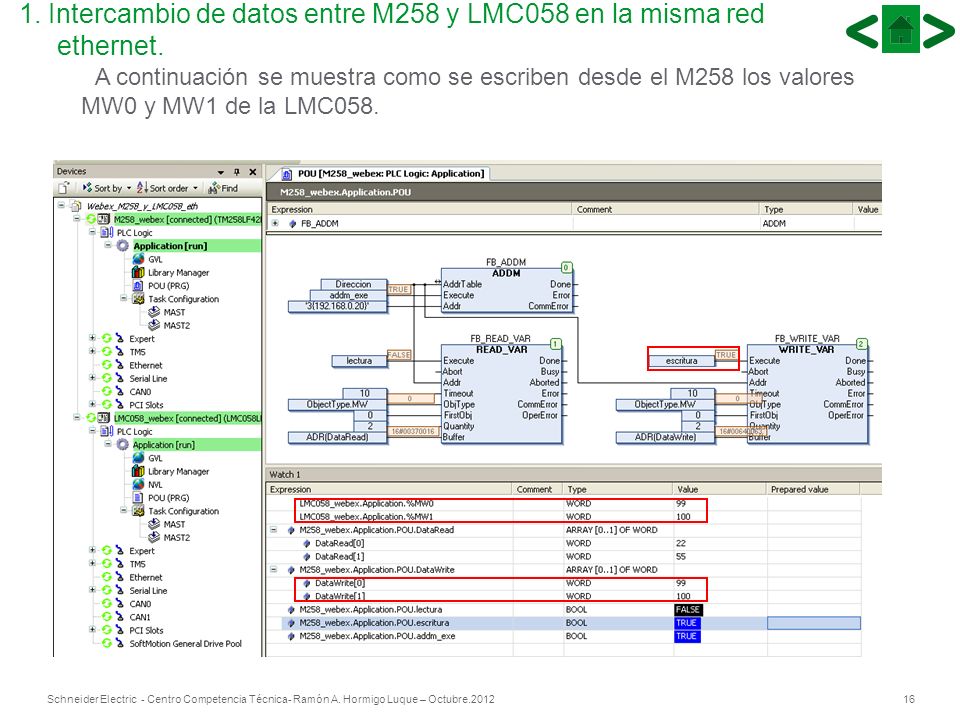

16 16Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre A continuación se muestra como se escriben desde el M258 los valores MW0 y MW1 de la LMC Intercambio de datos entre M258 y LMC058 en la misma red ethernet.

17 17Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre M258 y LMC058 en la misma red ethernet. 2. Intercambio de datos entre dos M258 en diferentes redes ethernet. 3. Intercambio de datos entre varios M258 en diferentes redes ethernet. 4. Acceso remoto a varios M258, con router Sierra Raven 5. Acceso remoto a M258, con router eWon (tabla Proxy) 6. Acceso remoto a M258, con router eWon (VPN) 7. Acceso ethernet a M Acceso remoto a M238 Contenidos

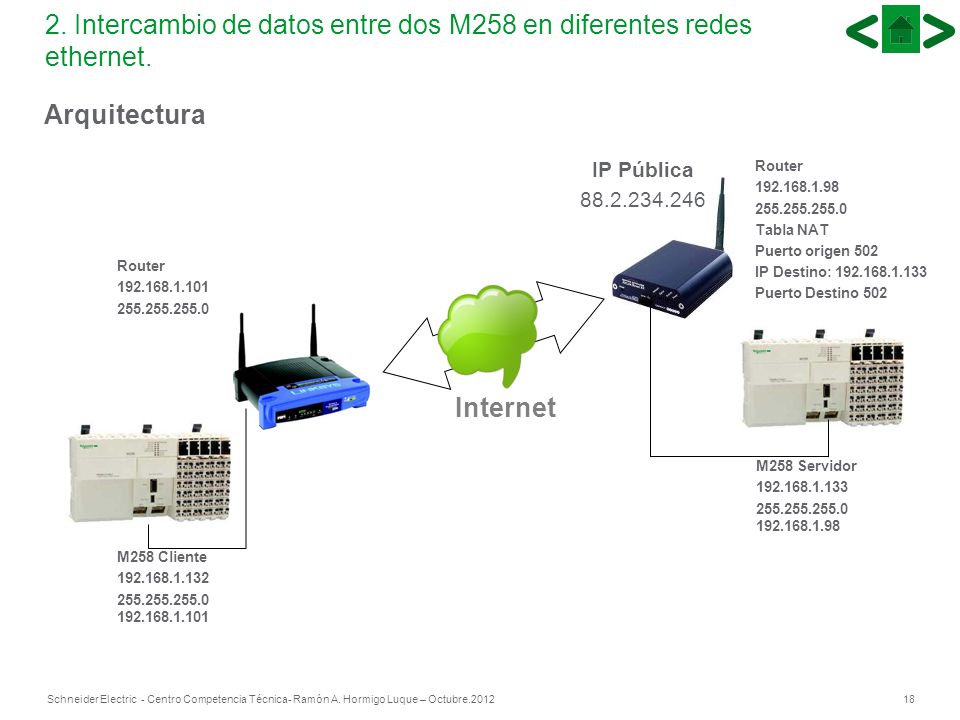

18 18Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre dos M258 en diferentes redes ethernet. Arquitectura Internet M258 Servidor M258 Cliente Router Router Tabla NAT Puerto origen 502 IP Destino: Puerto Destino 502 IP Pública

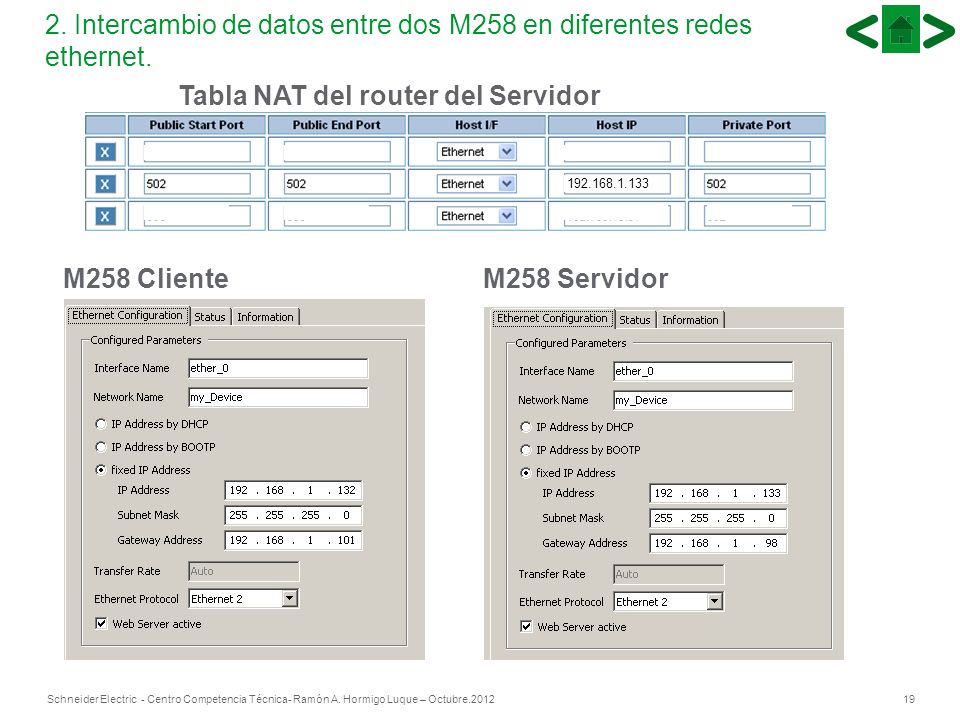

19 19Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre dos M258 en diferentes redes ethernet. M258 ClienteM258 Servidor Tabla NAT del router del Servidor

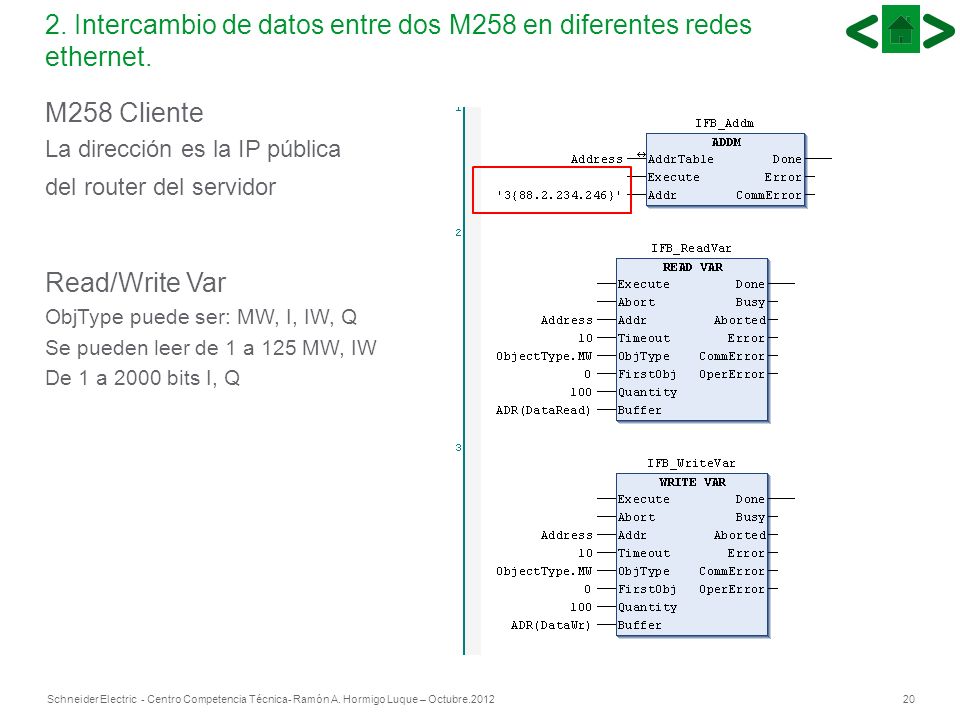

20 20Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre dos M258 en diferentes redes ethernet. M258 Cliente La dirección es la IP pública del router del servidor Read/Write Var ObjType puede ser: MW, I, IW, Q Se pueden leer de 1 a 125 MW, IW De 1 a 2000 bits I, Q

21 21Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre M258 y LMC058 en la misma red ethernet. 2. Intercambio de datos entre dos M258 en diferentes redes ethernet. 3. Intercambio de datos entre varios M258 en diferentes redes ethernet. 4. Acceso remoto a varios M258, con router Sierra Raven 5. Acceso remoto a M258, con router eWon (tabla Proxy) 6. Acceso remoto a M258, con router eWon (VPN) 7. Acceso ethernet a M Acceso remoto a M238 Contenidos

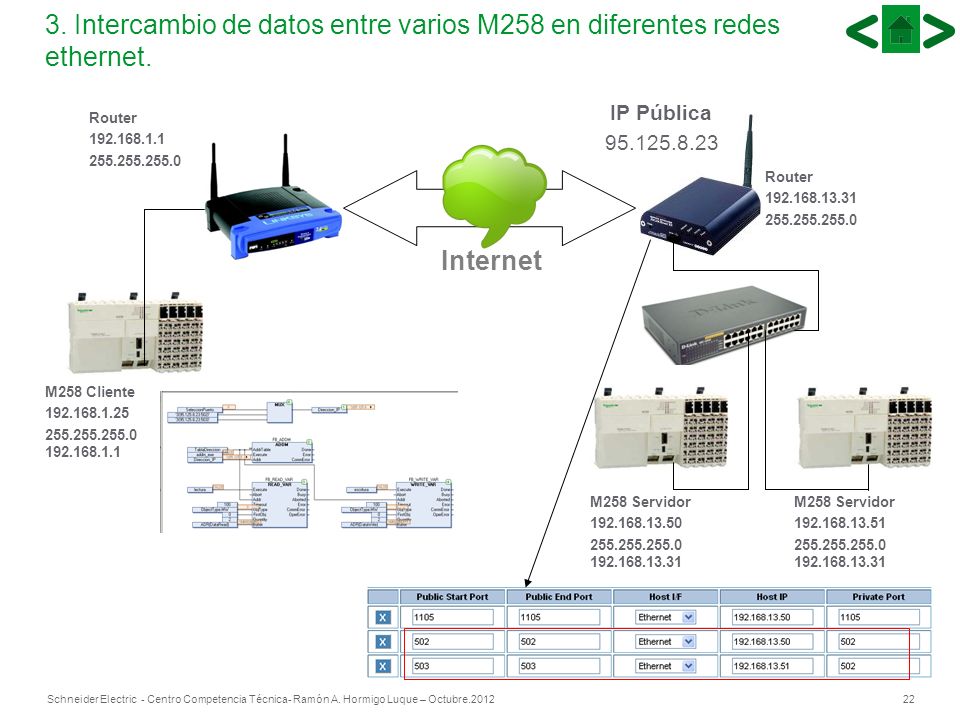

22 22Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre varios M258 en diferentes redes ethernet. Internet M258 Servidor M258 Cliente Router Router IP Pública M258 Servidor

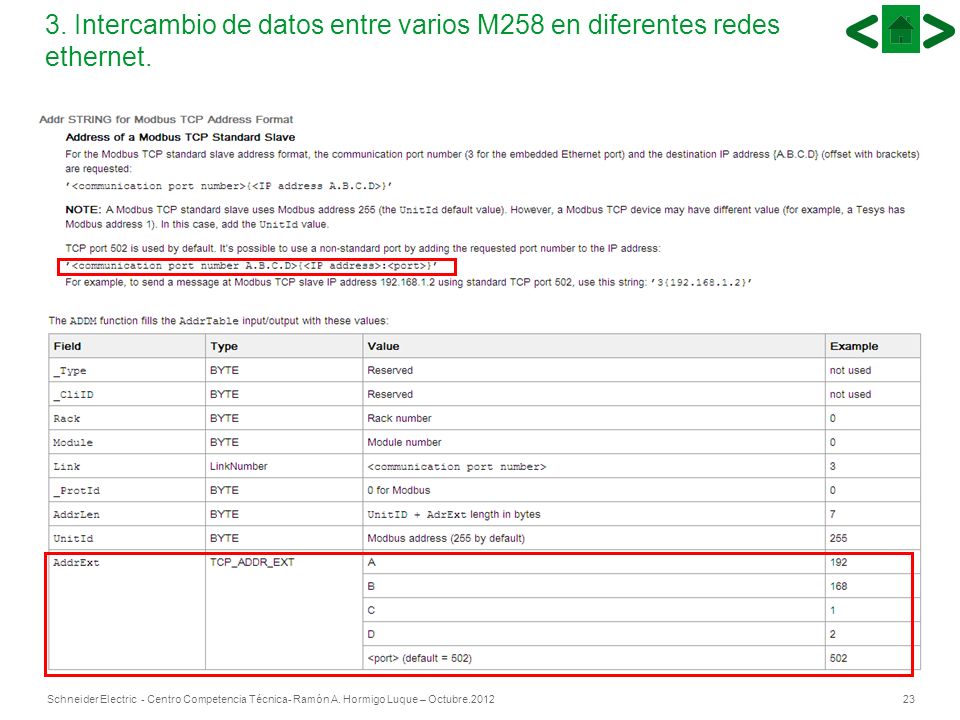

23 23Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre varios M258 en diferentes redes ethernet.

24 24Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre varios M258 en diferentes redes ethernet. Configuración M258 Cliente

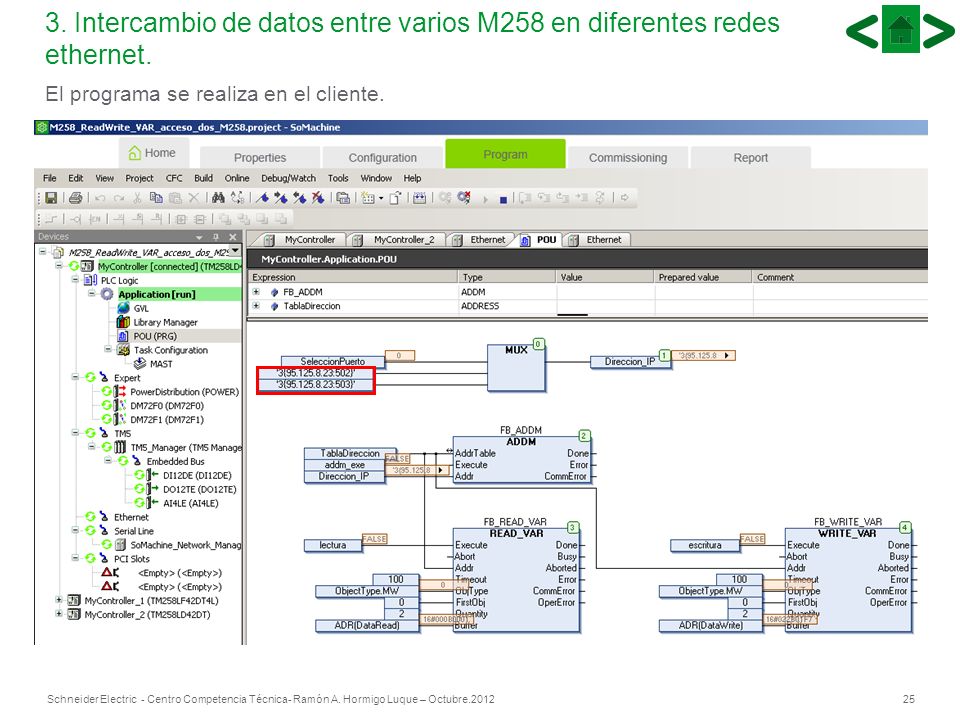

25 25Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre varios M258 en diferentes redes ethernet. El programa se realiza en el cliente.

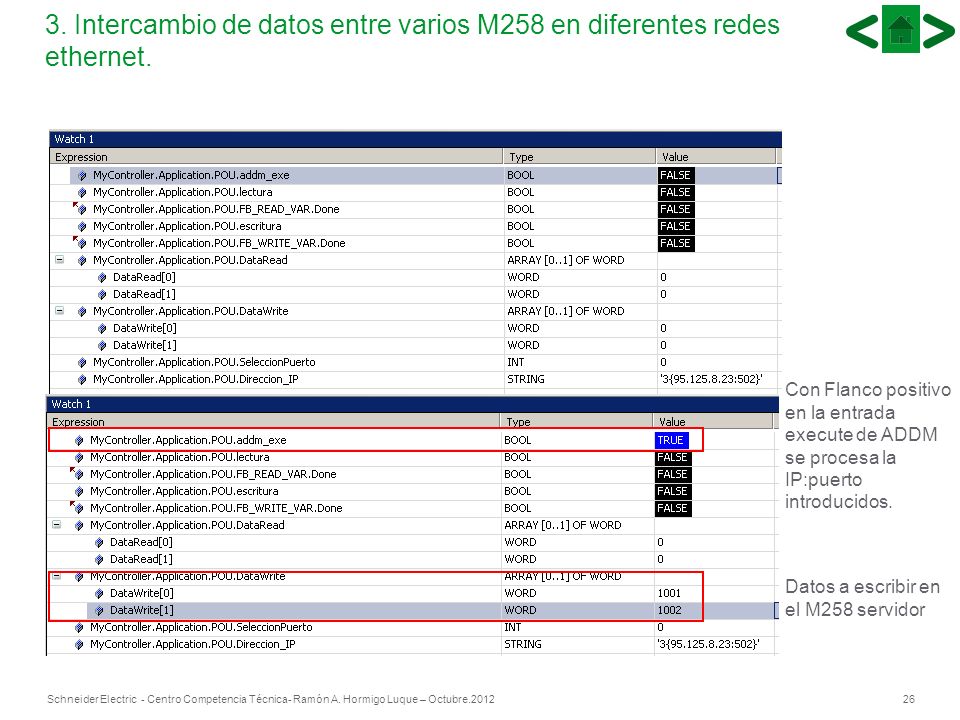

26 26Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre varios M258 en diferentes redes ethernet. Con Flanco positivo en la entrada execute de ADDM se procesa la IP:puerto introducidos. Datos a escribir en el M258 servidor

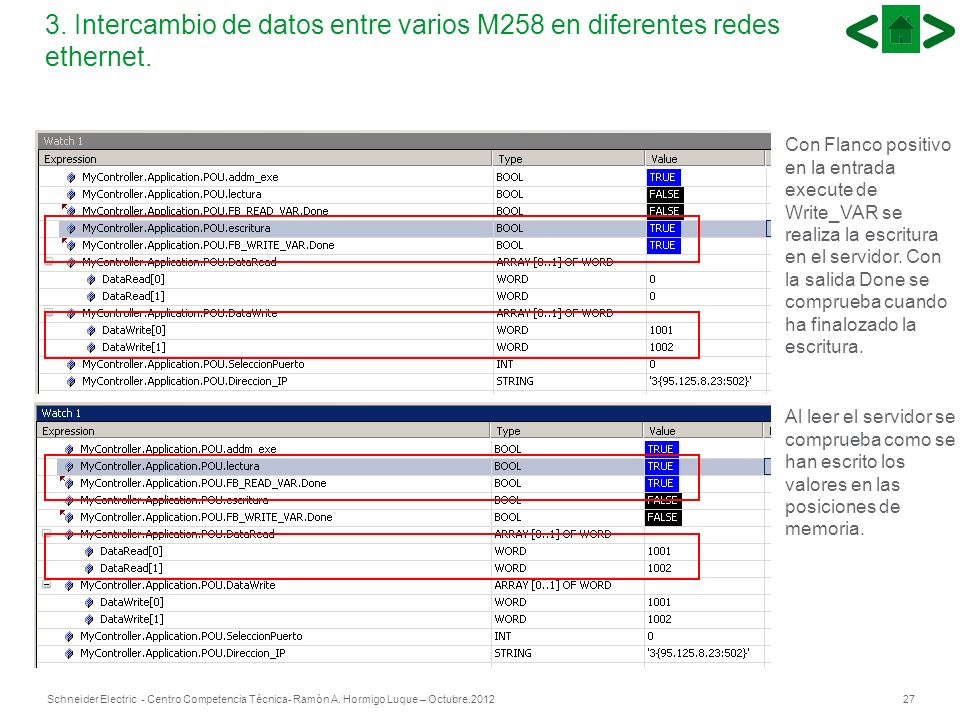

27 27Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre varios M258 en diferentes redes ethernet. Con Flanco positivo en la entrada execute de Write_VAR se realiza la escritura en el servidor. Con la salida Done se comprueba cuando ha finalozado la escritura. Al leer el servidor se comprueba como se han escrito los valores en las posiciones de memoria.

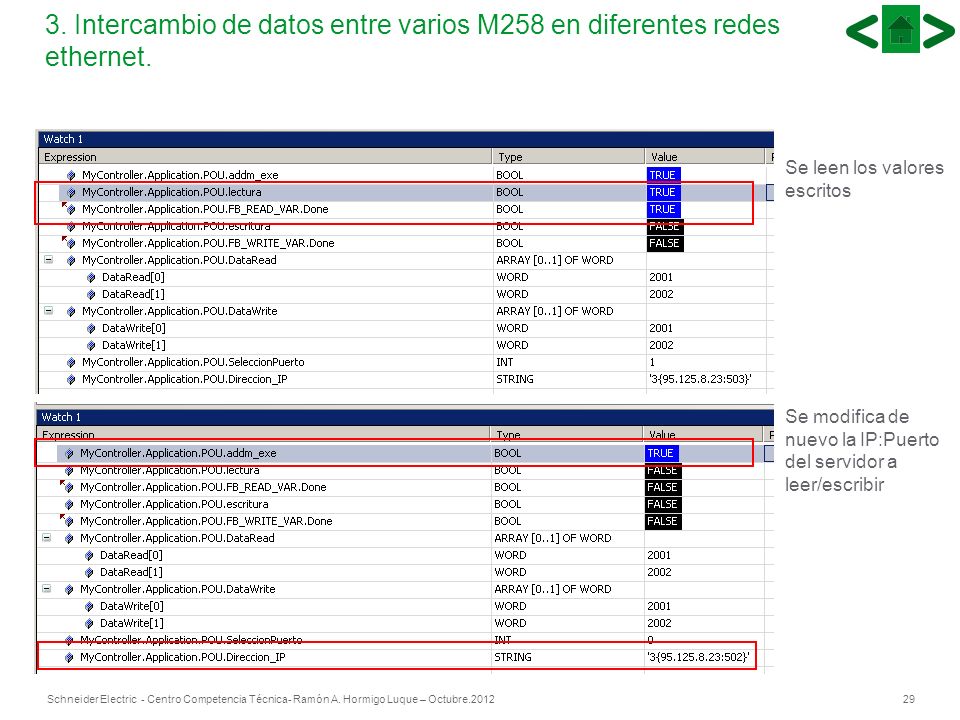

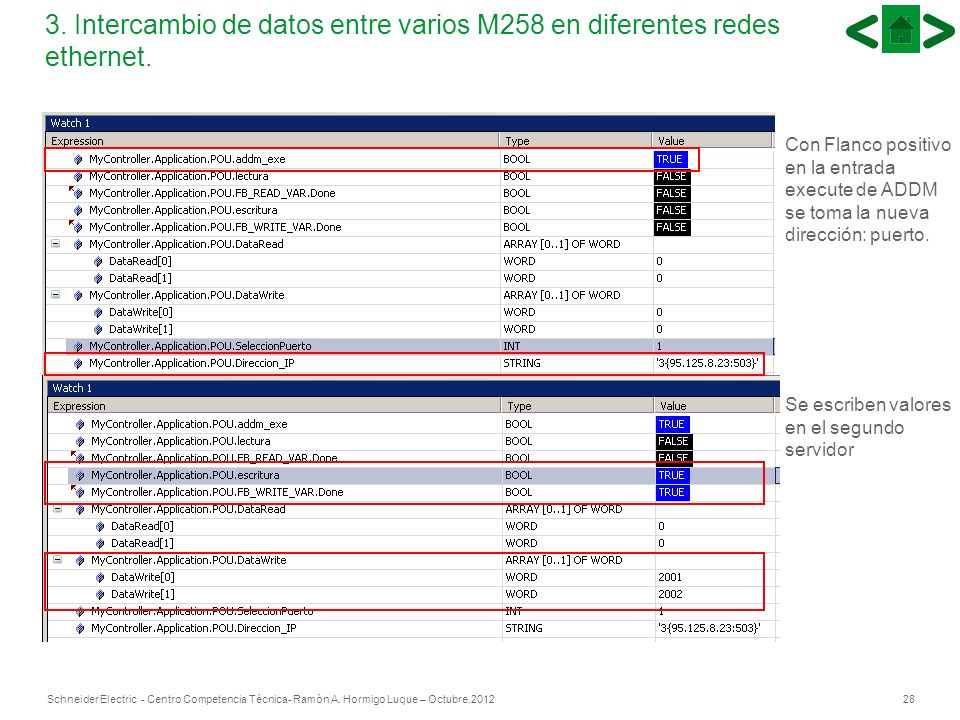

28 28Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre varios M258 en diferentes redes ethernet. Con Flanco positivo en la entrada execute de ADDM se toma la nueva dirección: puerto. Se escriben valores en el segundo servidor

29 29Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre varios M258 en diferentes redes ethernet. Se leen los valores escritos Se modifica de nuevo la IP:Puerto del servidor a leer/escribir

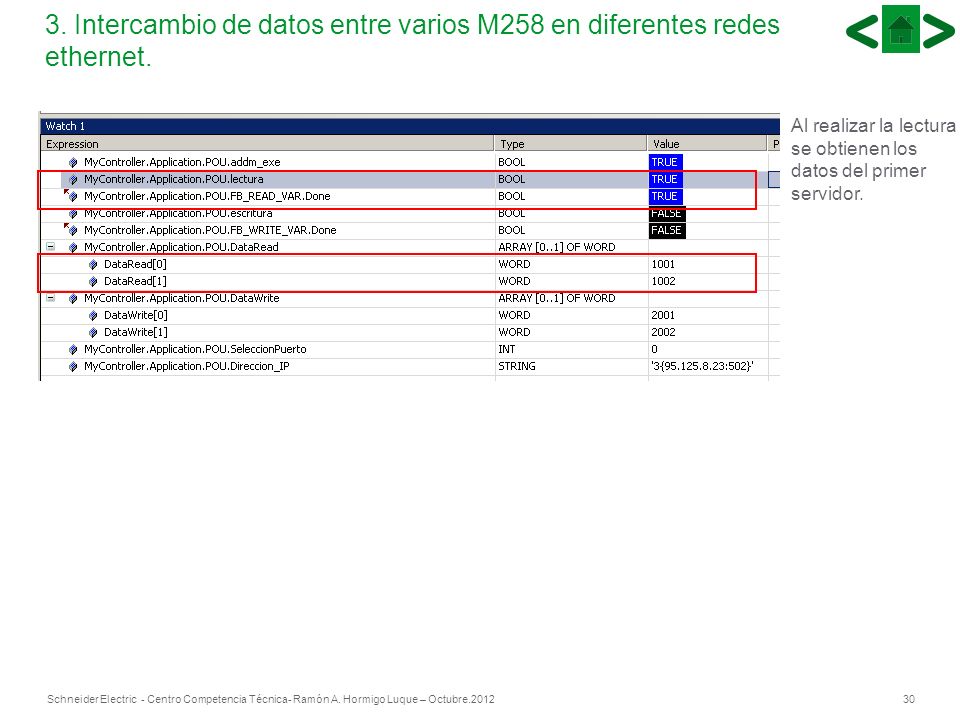

30 30Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre varios M258 en diferentes redes ethernet. Al realizar la lectura se obtienen los datos del primer servidor.

31 31Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre M258 y LMC058 en la misma red ethernet. 2. Intercambio de datos entre dos M258 en diferentes redes ethernet. 3. Intercambio de datos entre varios M258 en diferentes redes ethernet. 4. Acceso remoto a varios M258, con router Sierra Raven 5. Acceso remoto a M258, con router eWon (tabla Proxy) 6. Acceso remoto a M258, con router eWon (VPN) 7. Acceso ethernet a M Acceso remoto a M238 Contenidos

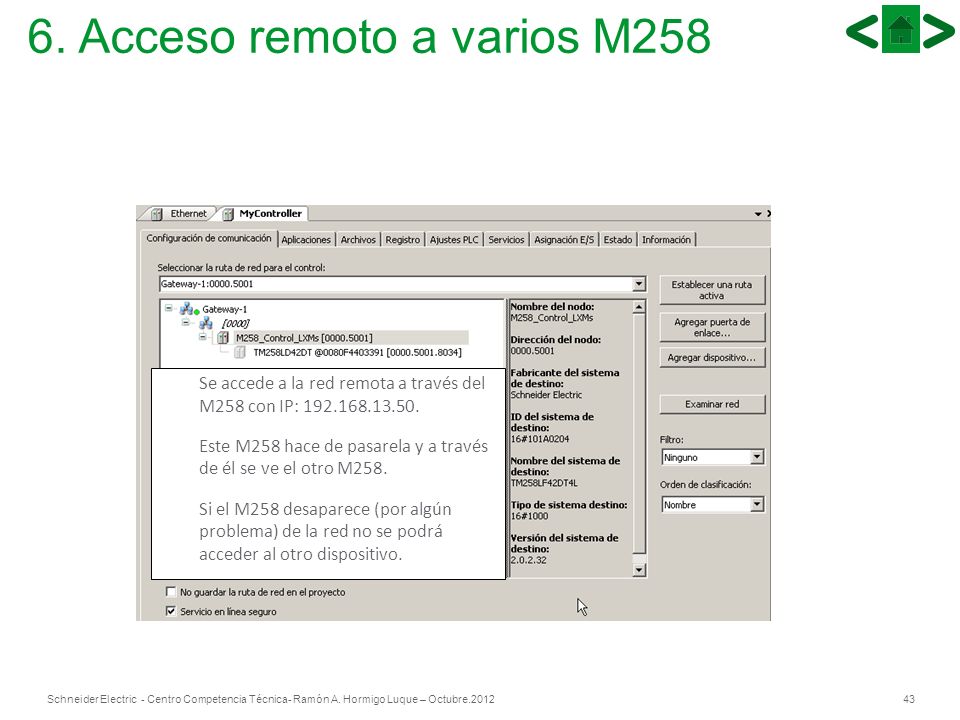

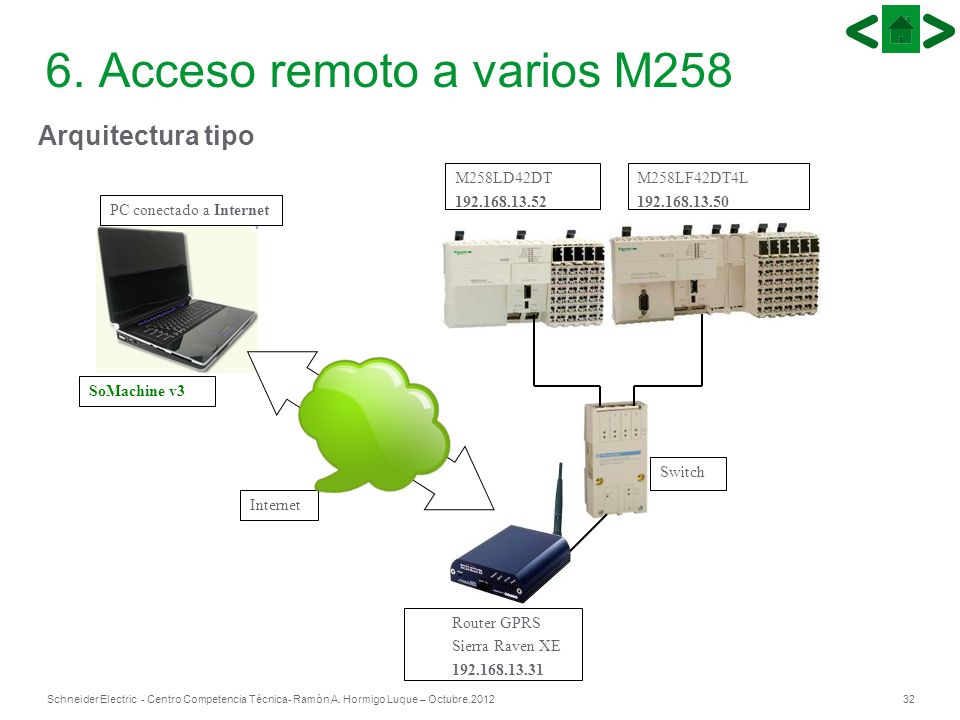

32 32Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Acceso remoto a varios M258 Arquitectura tipo PC conectado a Internet SoMachine v3 Internet 1. Router GPRS 2. Sierra Raven XE Switch M258LD42DT M258LF42DT4L

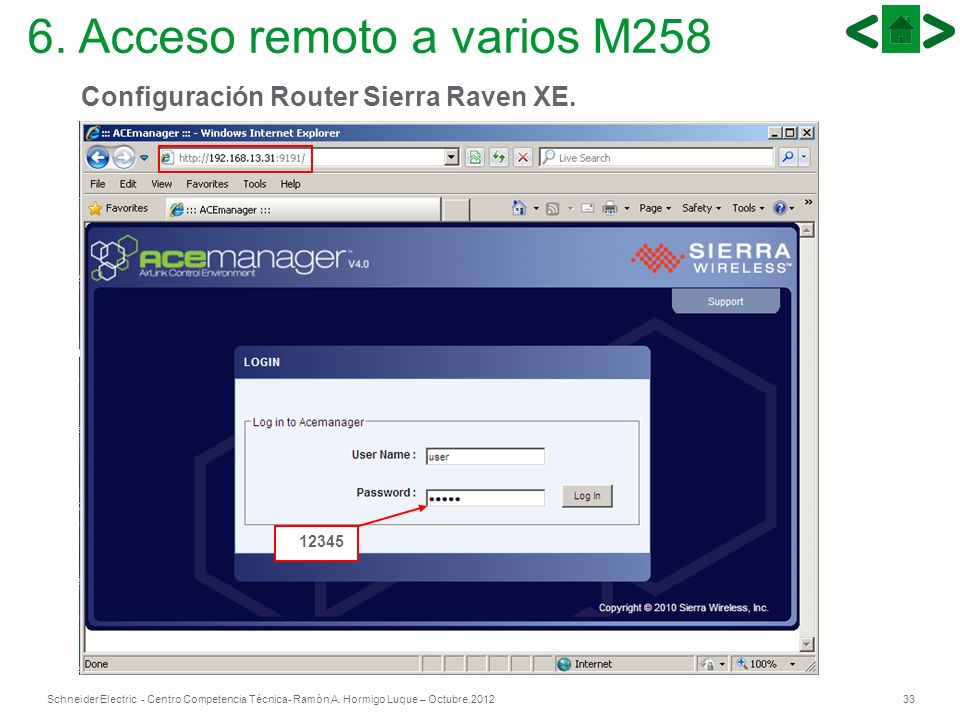

33 33Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Configuración Router Sierra Raven XE. 6. Acceso remoto a varios M258

34 34Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 MOVISTAR 6. Acceso remoto a varios M258 Configuración de la tarjeta SIM

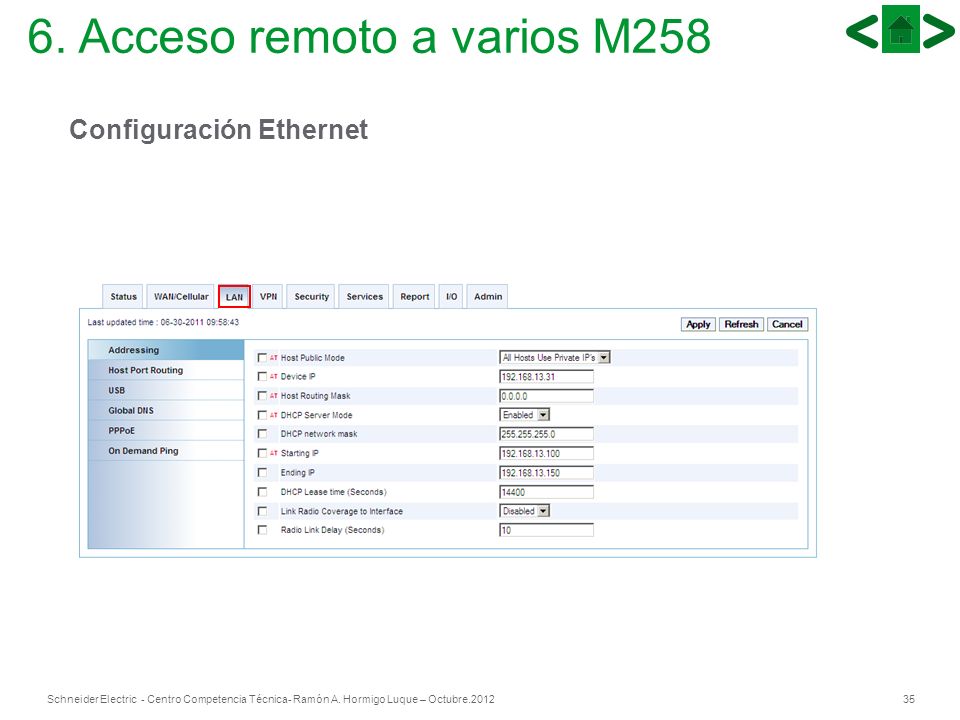

35 35Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 Configuración Ethernet 6. Acceso remoto a varios M258

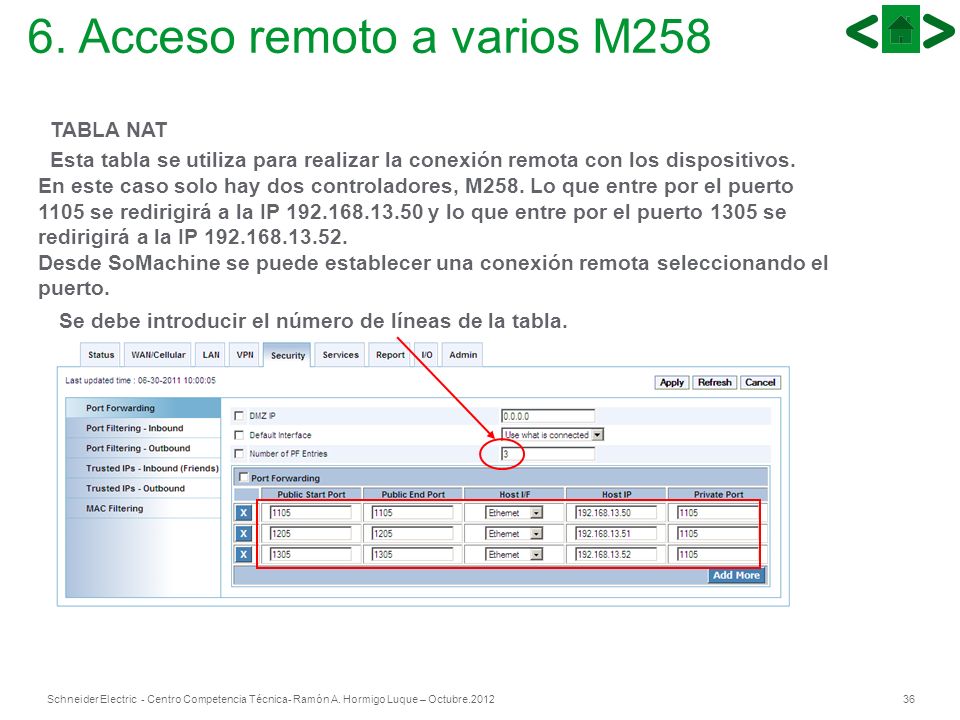

36 36Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 TABLA NAT Esta tabla se utiliza para realizar la conexión remota con los dispositivos. En este caso solo hay dos controladores, M258. Lo que entre por el puerto 1105 se redirigirá a la IP y lo que entre por el puerto 1305 se redirigirá a la IP Desde SoMachine se puede establecer una conexión remota seleccionando el puerto. Se debe introducir el número de líneas de la tabla. 6. Acceso remoto a varios M258

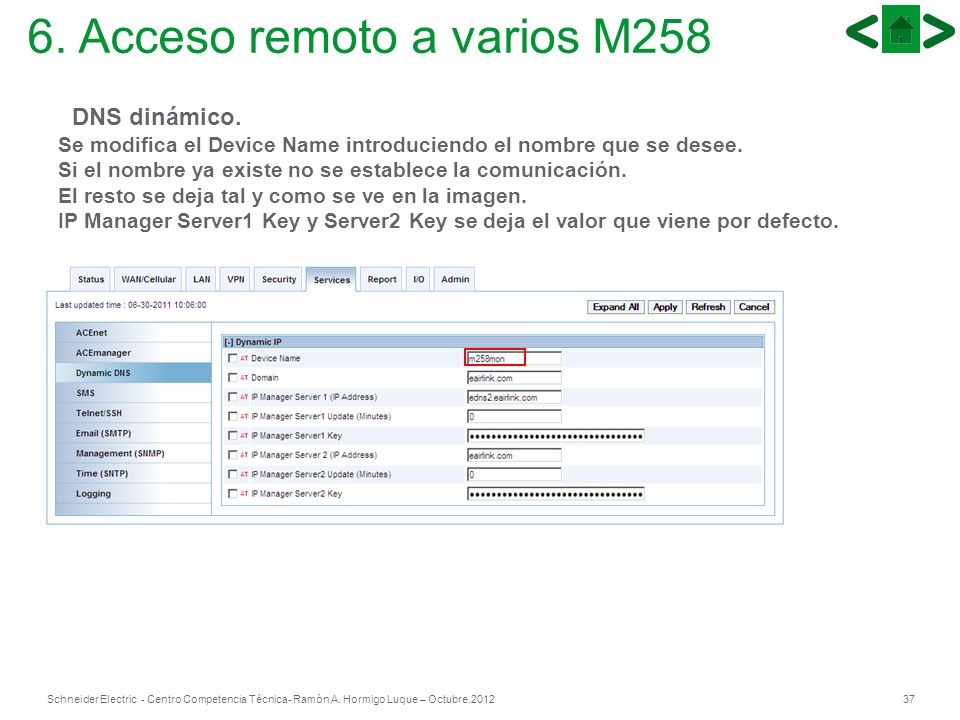

37 37Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 DNS dinámico. Se modifica el Device Name introduciendo el nombre que se desee. Si el nombre ya existe no se establece la comunicación. El resto se deja tal y como se ve en la imagen. IP Manager Server1 Key y Server2 Key se deja el valor que viene por defecto. 6. Acceso remoto a varios M258

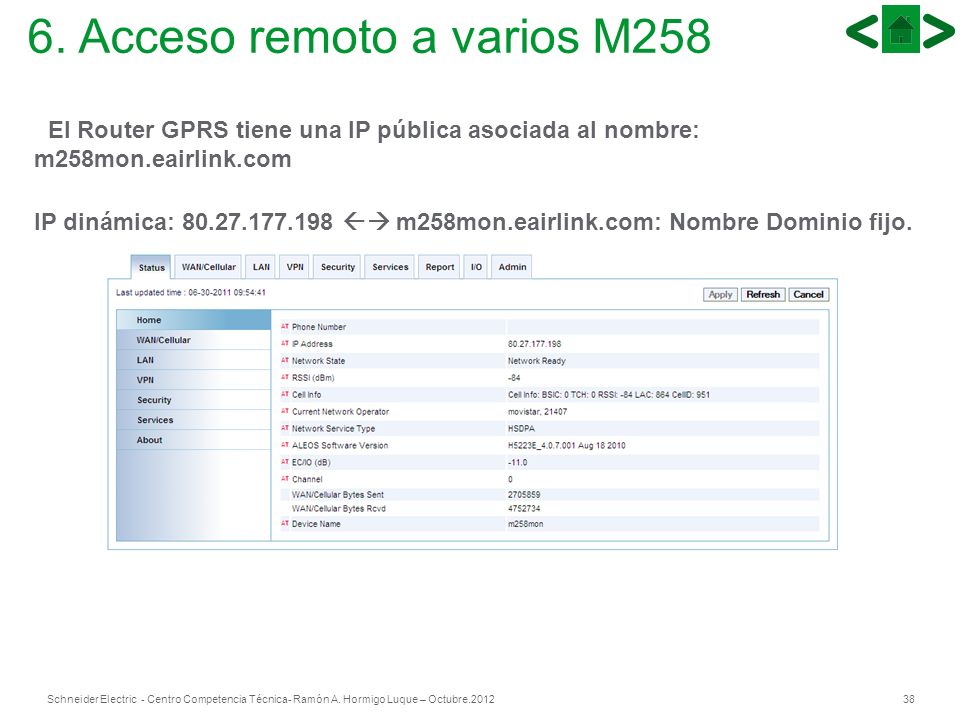

38 38Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 El Router GPRS tiene una IP pública asociada al nombre: m258mon.eairlink.com IP dinámica: m258mon.eairlink.com: Nombre Dominio fijo. 6. Acceso remoto a varios M258

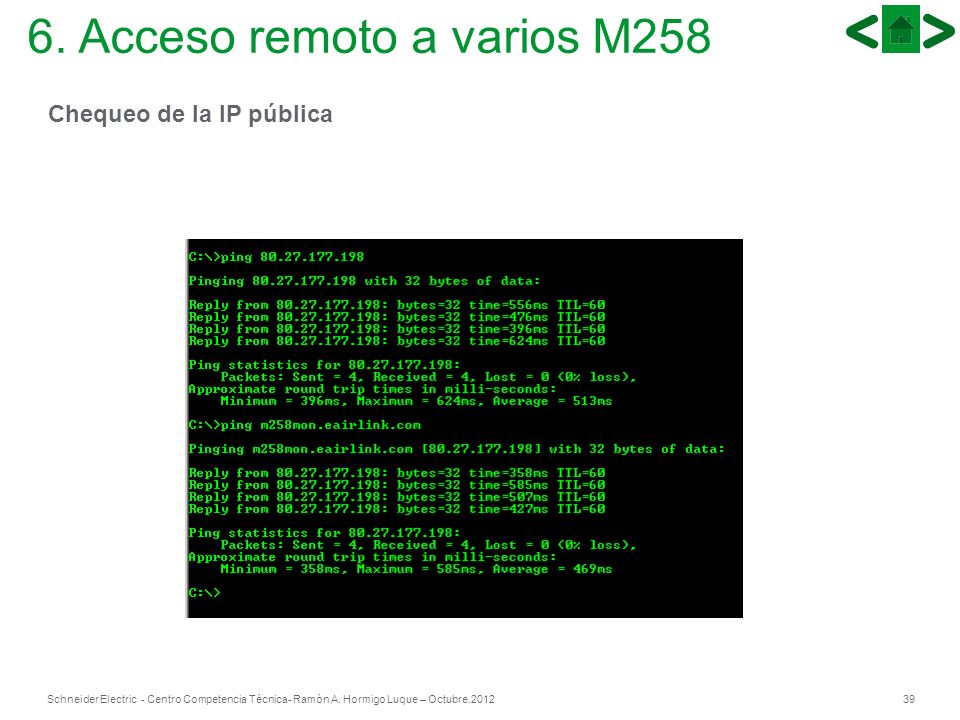

39 39Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Acceso remoto a varios M258 Chequeo de la IP pública

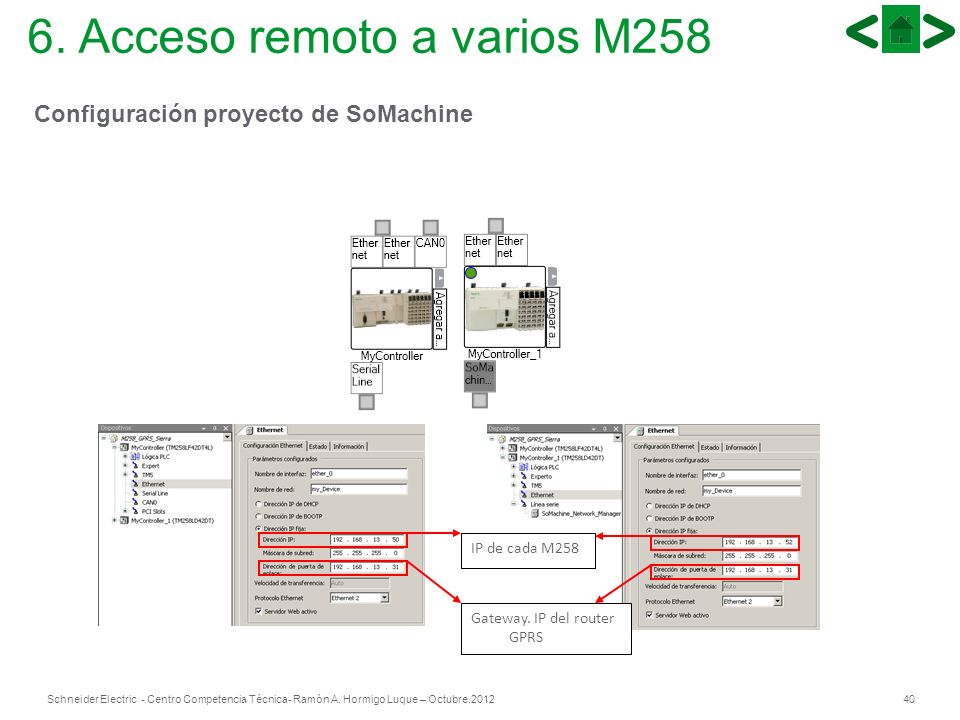

40 40Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 IP de cada M258 Gateway. IP del router GPRS 6. Acceso remoto a varios M258 Configuración proyecto de SoMachine

41 41Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Acceso remoto a varios M258 Conexión remota.

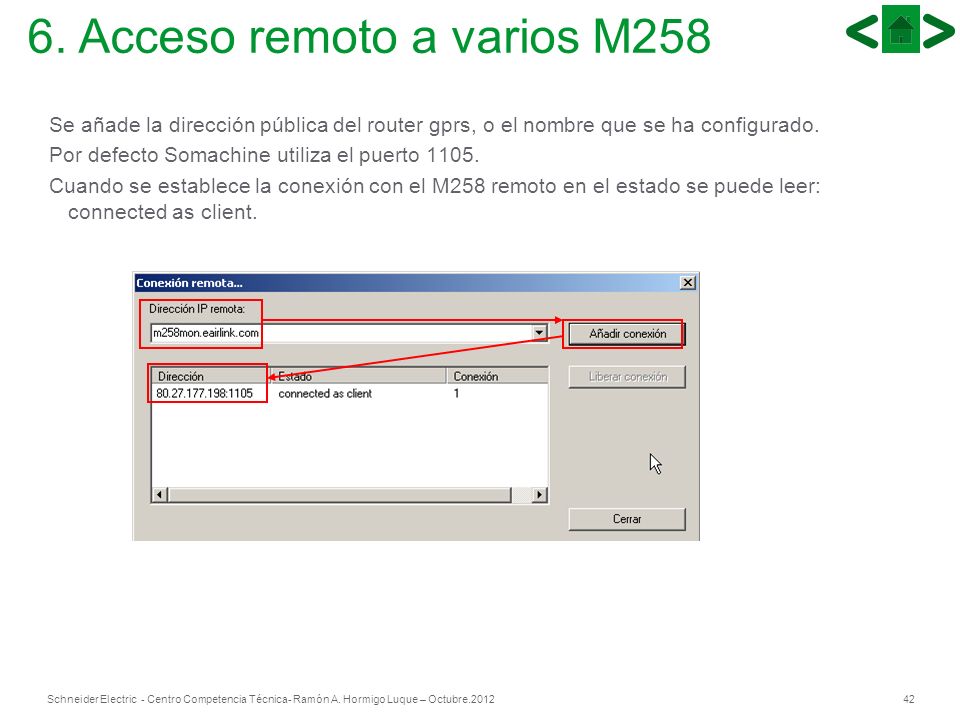

42 42Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 Se añade la dirección pública del router gprs, o el nombre que se ha configurado. Por defecto Somachine utiliza el puerto Cuando se establece la conexión con el M258 remoto en el estado se puede leer: connected as client. 6. Acceso remoto a varios M258

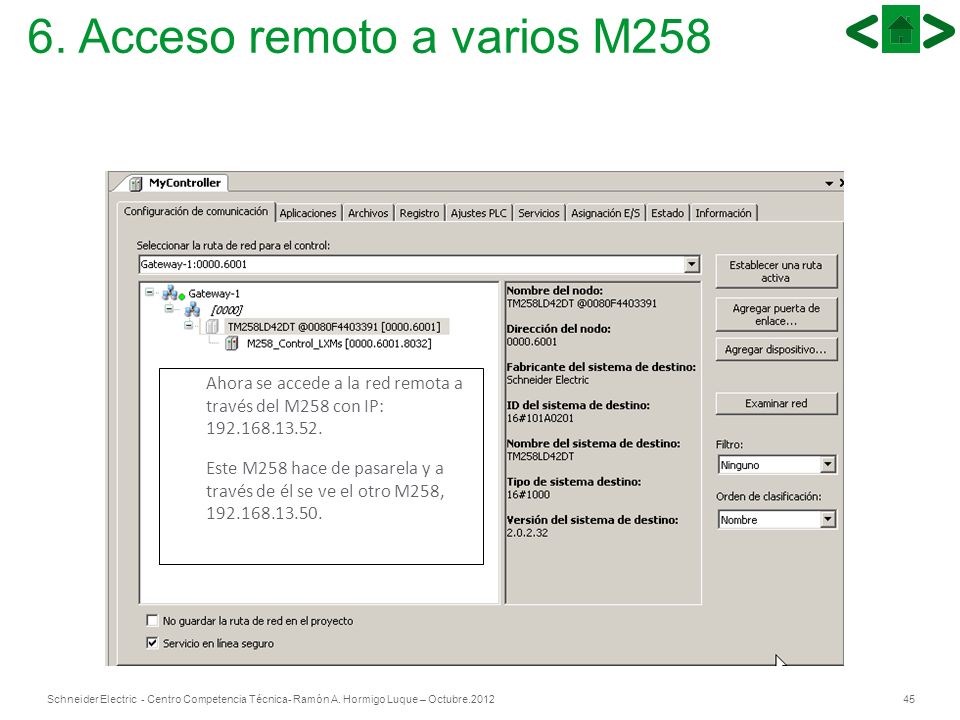

43 43Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Se accede a la red remota a través del M258 con IP: Este M258 hace de pasarela y a través de él se ve el otro M Si el M258 desaparece (por algún problema) de la red no se podrá acceder al otro dispositivo. 6. Acceso remoto a varios M258

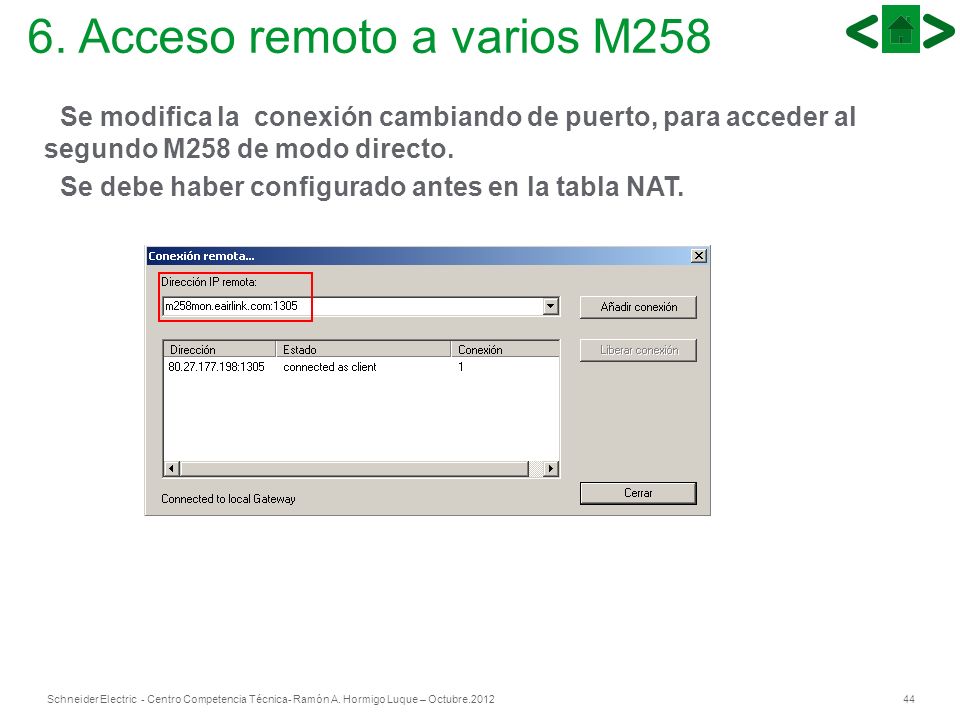

44 44Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 Se modifica la conexión cambiando de puerto, para acceder al segundo M258 de modo directo. Se debe haber configurado antes en la tabla NAT. 6. Acceso remoto a varios M258

45 45Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Ahora se accede a la red remota a través del M258 con IP: Este M258 hace de pasarela y a través de él se ve el otro M258, Acceso remoto a varios M258

46 46Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre M258 y LMC058 en la misma red ethernet. 2. Intercambio de datos entre dos M258 en diferentes redes ethernet. 3. Intercambio de datos entre varios M258 en diferentes redes ethernet. 4. Acceso remoto a varios M258, con router Sierra Raven 5. Acceso remoto a M258, con router eWon (tabla Proxy) 6. Acceso remoto a M258, con router eWon (VPN) 7. Acceso ethernet a M Acceso remoto a M238 Contenidos

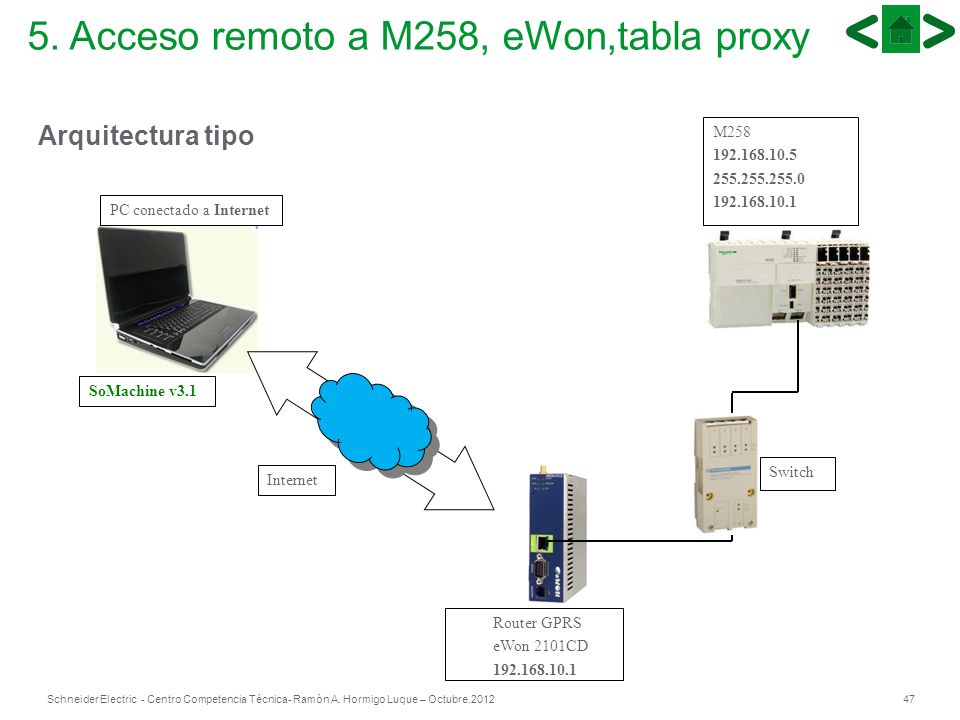

47 47Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 Arquitectura tipo PC conectado a Internet SoMachine v3.1 Internet 1. Router GPRS 2. eWon 2101CD Switch M Acceso remoto a M258, eWon,tabla proxy

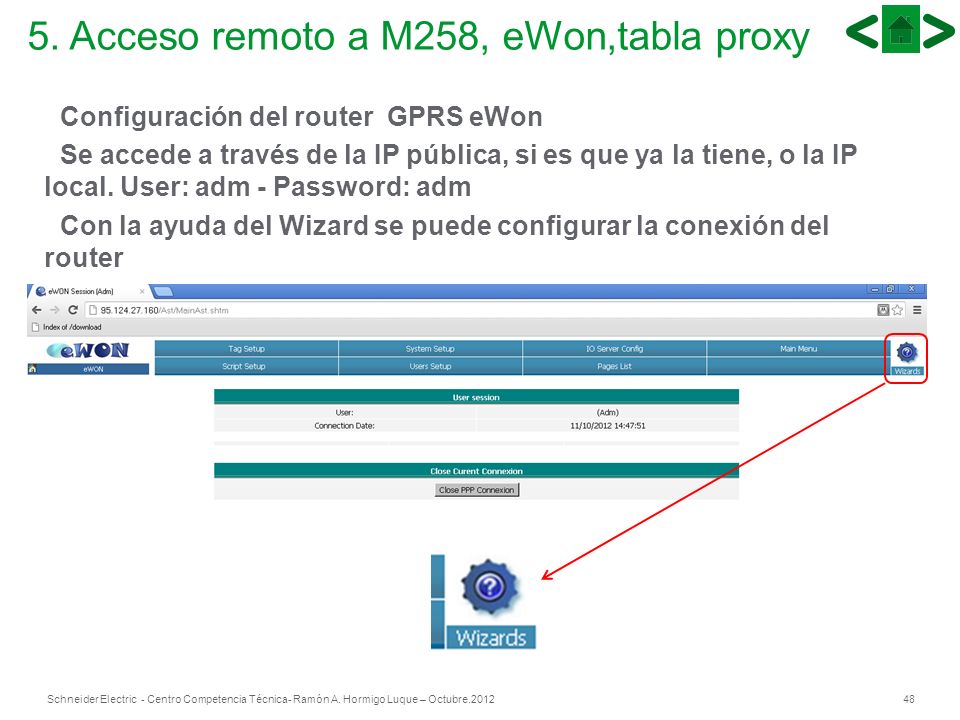

48 48Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 Configuración del router GPRS eWon Se accede a través de la IP pública, si es que ya la tiene, o la IP local. User: adm - Password: adm Con la ayuda del Wizard se puede configurar la conexión del router 5. Acceso remoto a M258, eWon,tabla proxy

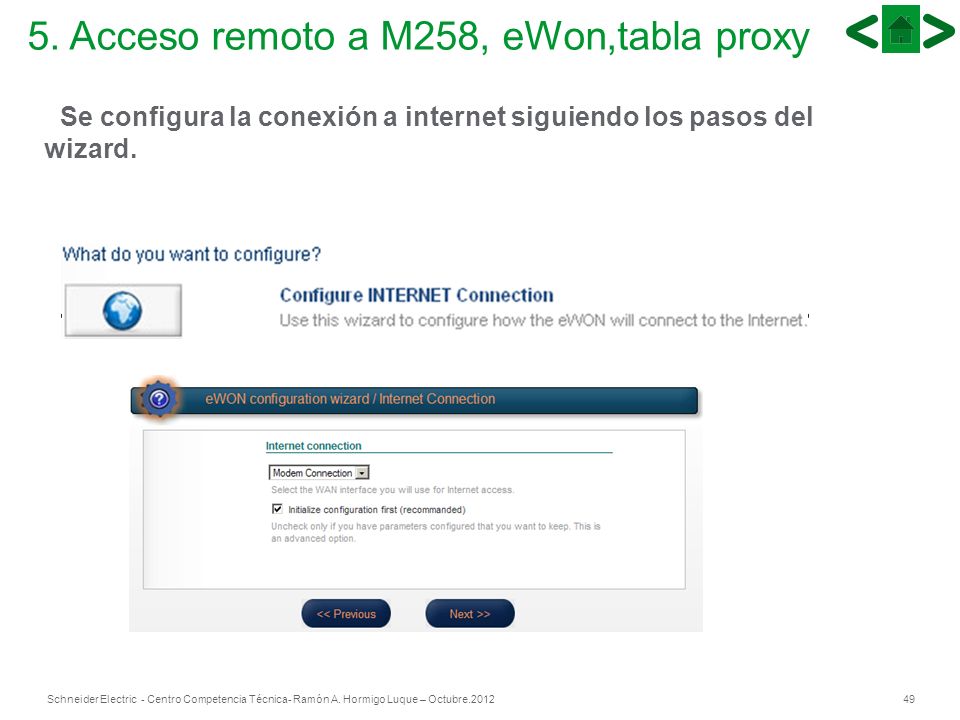

49 49Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 Se configura la conexión a internet siguiendo los pasos del wizard. 5. Acceso remoto a M258, eWon,tabla proxy

50 50Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 Se configura la conexión a internet siguiendo los pasos del wizard. 5. Acceso remoto a M258, eWon,tabla proxy

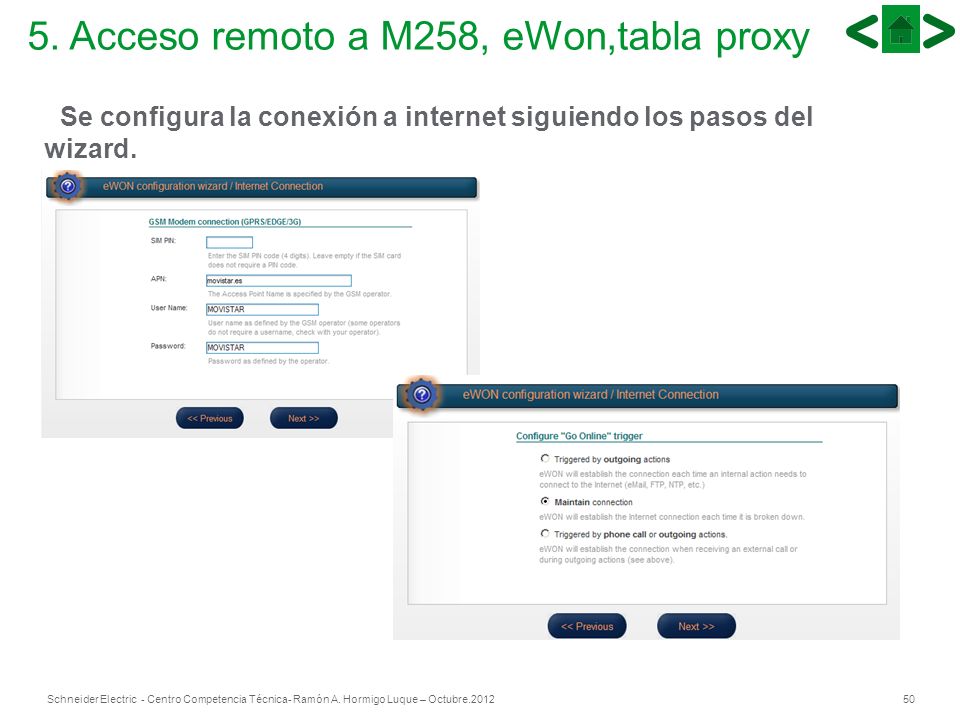

51 51Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 Se configura la conexión a internet siguiendo los pasos del wizard. 5. Acceso remoto a M258, eWon,tabla proxy

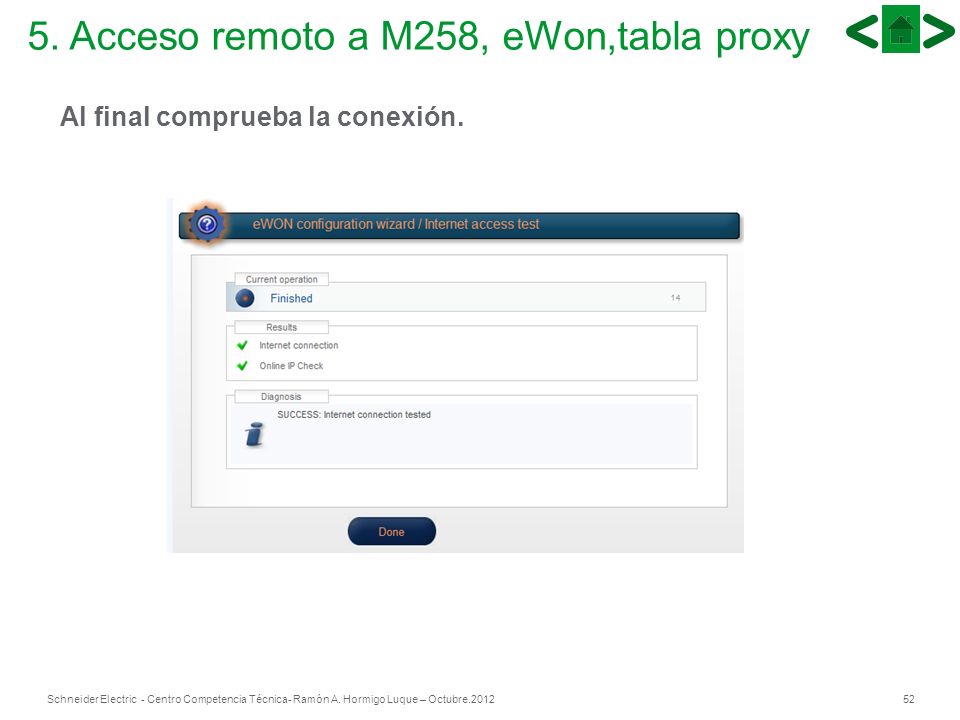

52 52Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 Al final comprueba la conexión. 5. Acceso remoto a M258, eWon,tabla proxy

53 53Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 La configuración de IP local y la tabla proxy se realiza desde: Main Menu System Setup Communication. 5. Acceso remoto a M258, eWon,tabla proxy

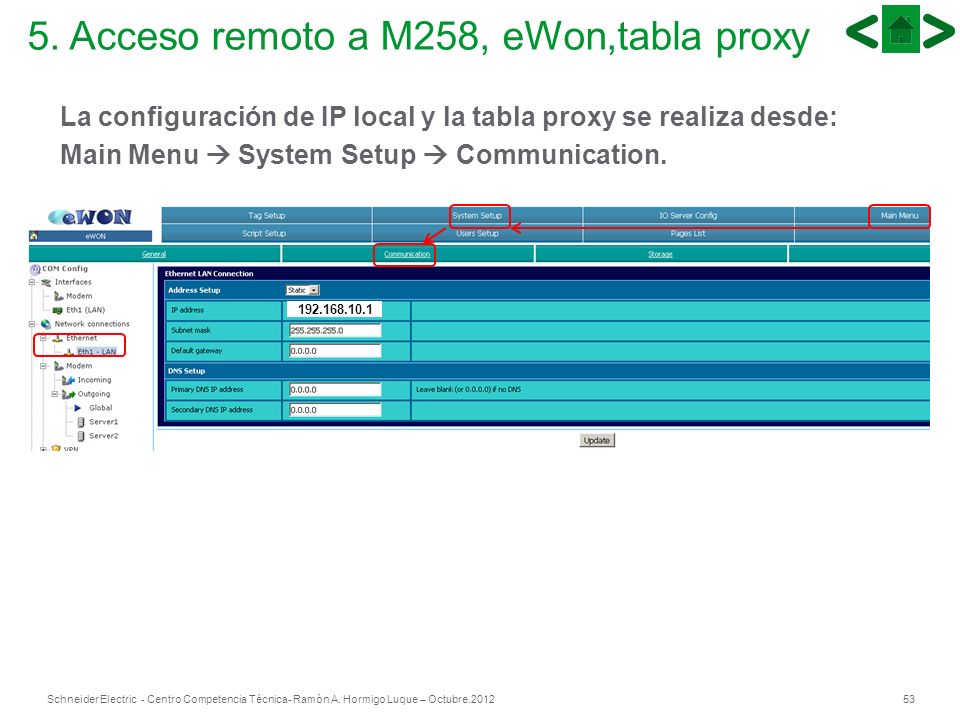

54 54Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 La configuración de IP local y la tabla proxy se realiza desde: Main Menu System Setup Communication. 5. Acceso remoto a M258, eWon,tabla proxy

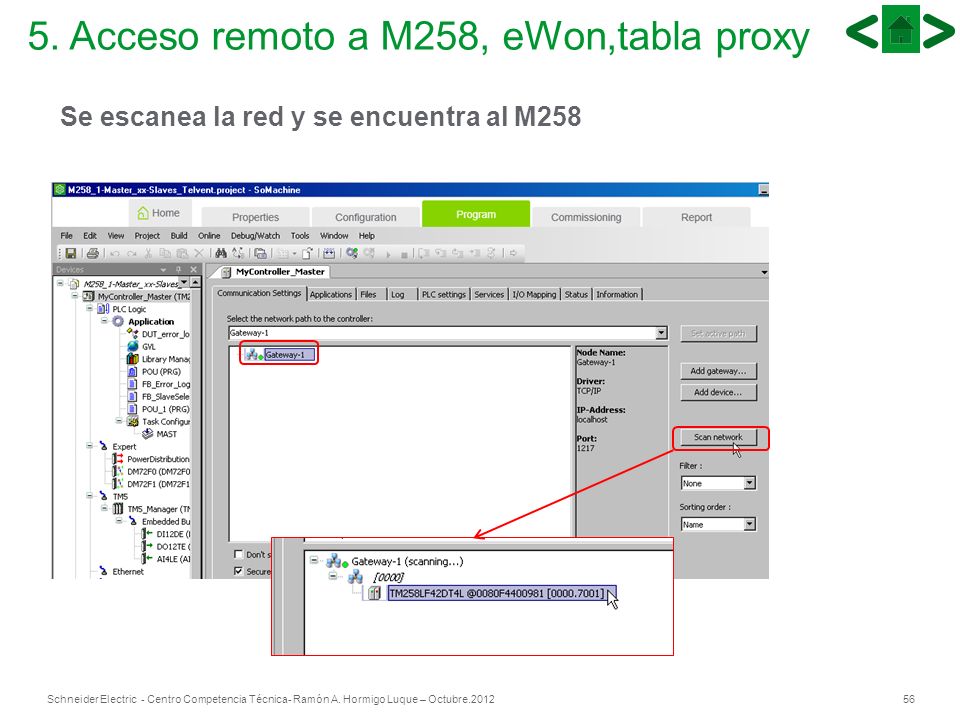

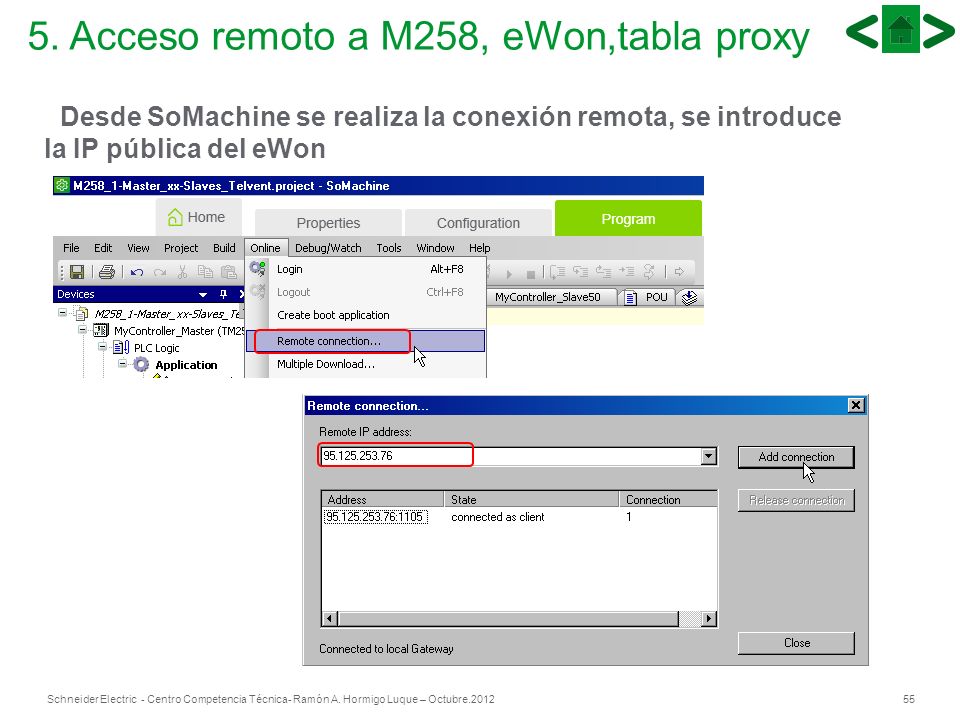

55 55Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 Desde SoMachine se realiza la conexión remota, se introduce la IP pública del eWon 5. Acceso remoto a M258, eWon,tabla proxy

56 56Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 Se escanea la red y se encuentra al M Acceso remoto a M258, eWon,tabla proxy

57 57Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre M258 y LMC058 en la misma red ethernet. 2. Intercambio de datos entre dos M258 en diferentes redes ethernet. 3. Intercambio de datos entre varios M258 en diferentes redes ethernet. 4. Acceso remoto a varios M258, con router Sierra Raven 5. Acceso remoto a M258, con router eWon (tabla Proxy) 6. Acceso remoto a M258, con router eWon (VPN) 7. Acceso ethernet a M Acceso remoto a M238 Contenidos

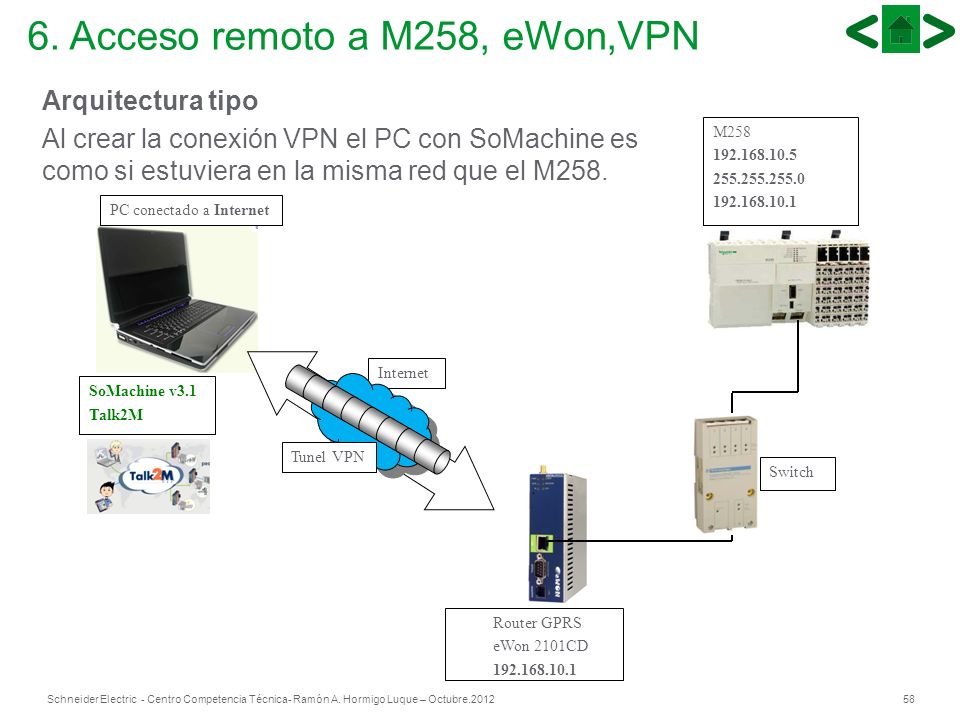

58 58Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 Arquitectura tipo Al crear la conexión VPN el PC con SoMachine es como si estuviera en la misma red que el M258. PC conectado a Internet SoMachine v3.1 Talk2M Internet 1. Router GPRS 2. eWon 2101CD Switch M Acceso remoto a M258, eWon,VPN Tunel VPN

59 59Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Acceso remoto a M258, eWon,VPN Desde la página se descarga el cliente que se instalará en el PC.www.talk2m.com

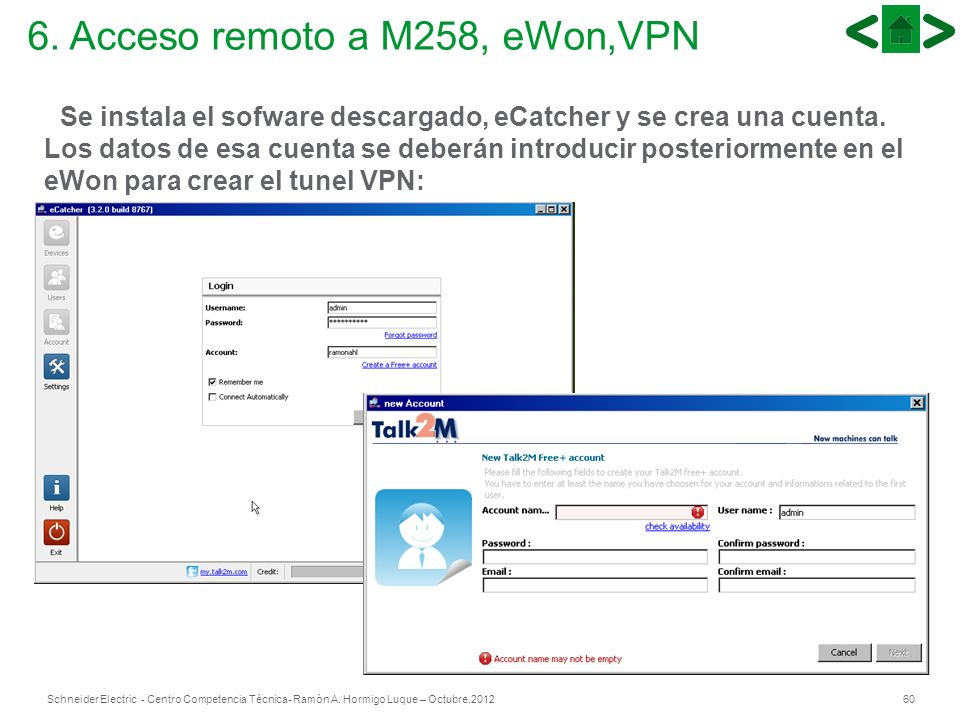

60 60Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Acceso remoto a M258, eWon,VPN Se instala el sofware descargado, eCatcher y se crea una cuenta. Los datos de esa cuenta se deberán introducir posteriormente en el eWon para crear el tunel VPN:

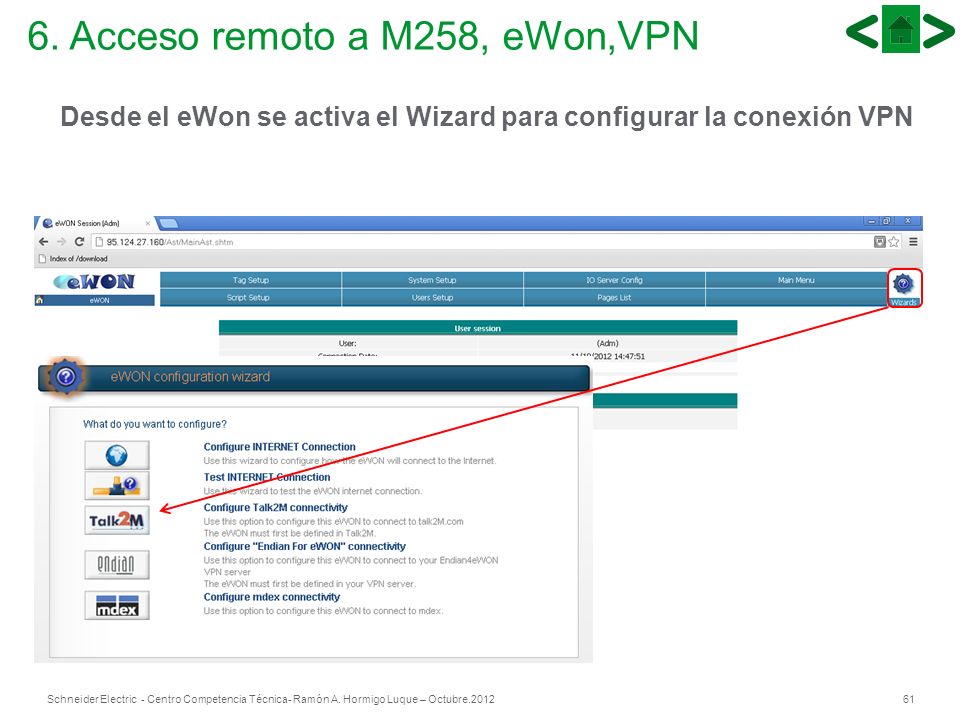

61 61Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Acceso remoto a M258, eWon,VPN Desde el eWon se activa el Wizard para configurar la conexión VPN

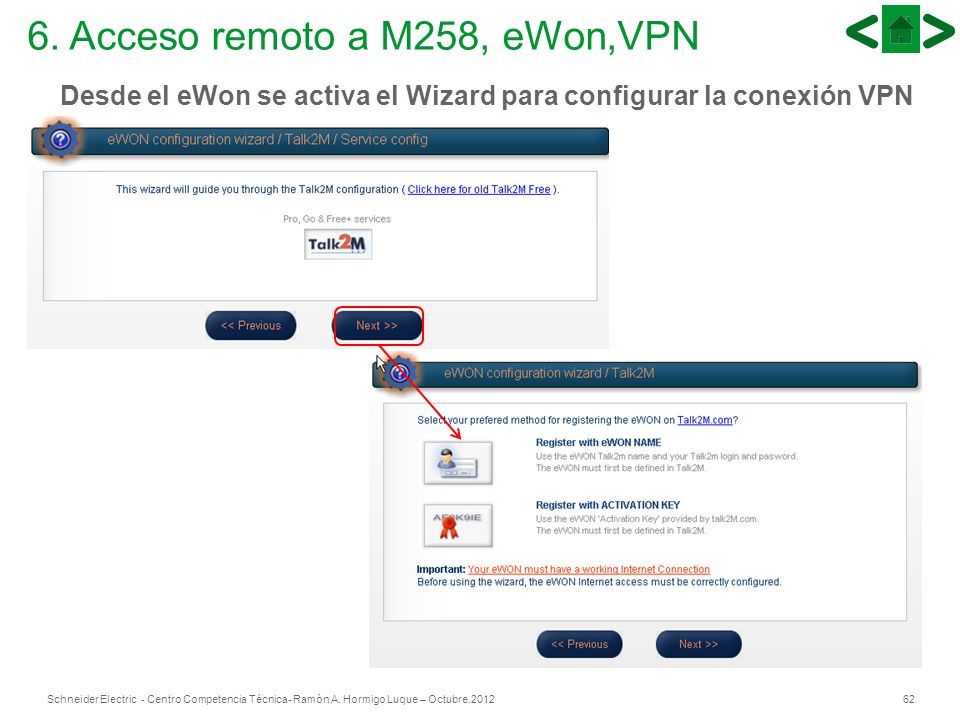

62 62Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Acceso remoto a M258, eWon,VPN Desde el eWon se activa el Wizard para configurar la conexión VPN

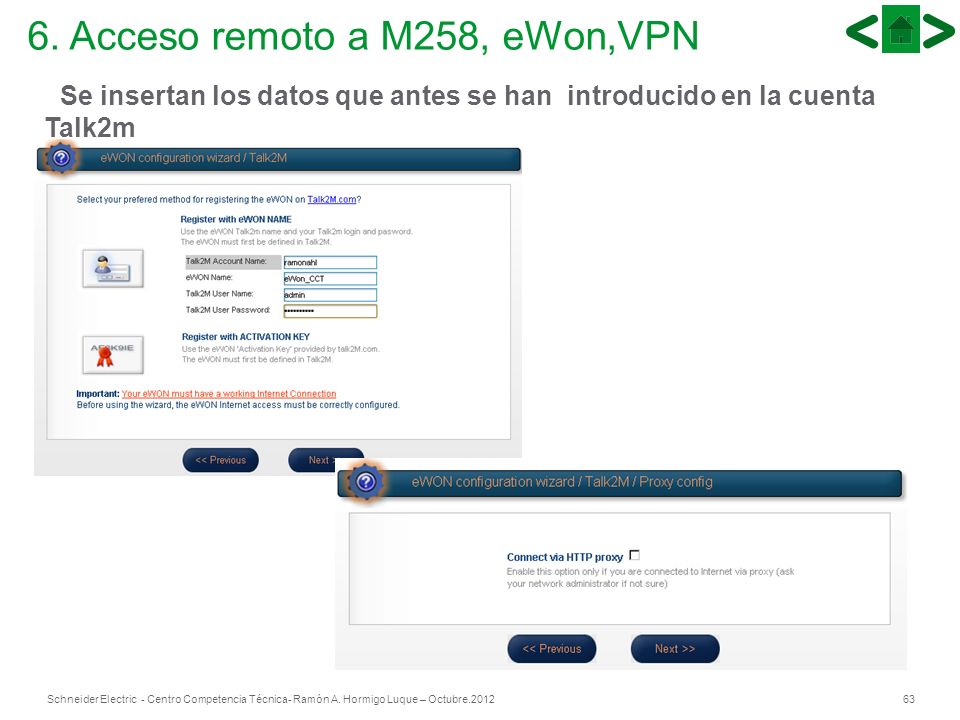

63 63Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Acceso remoto a M258, eWon,VPN Se insertan los datos que antes se han introducido en la cuenta Talk2m

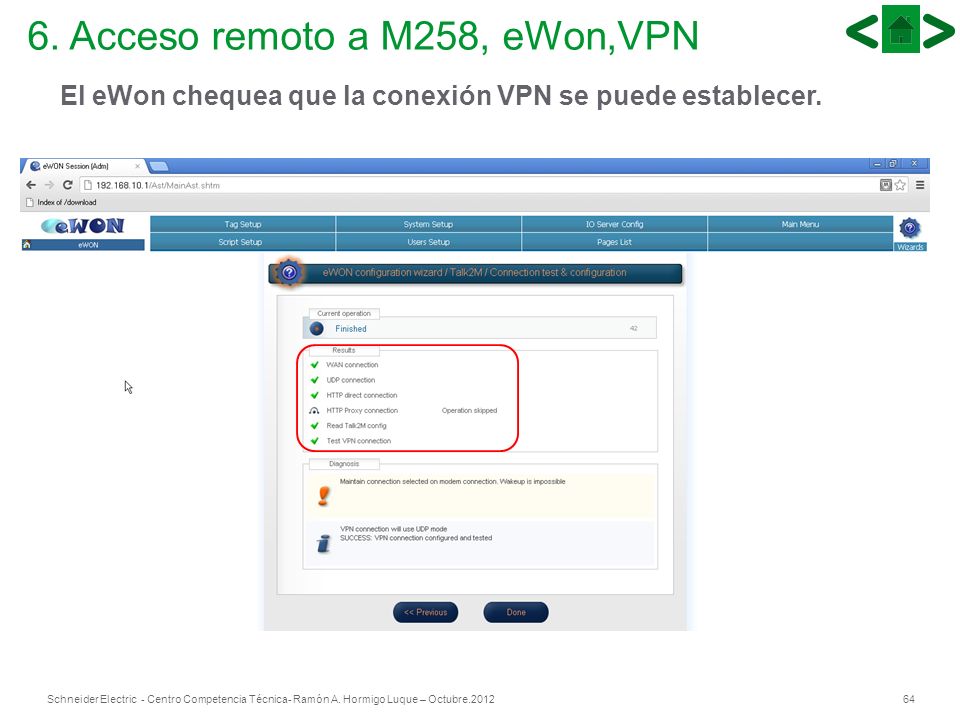

64 64Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Acceso remoto a M258, eWon,VPN El eWon chequea que la conexión VPN se puede establecer.

65 65Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Acceso remoto a M258, eWon,VPN El eWon chequea que la conexión VPN se puede establecer.

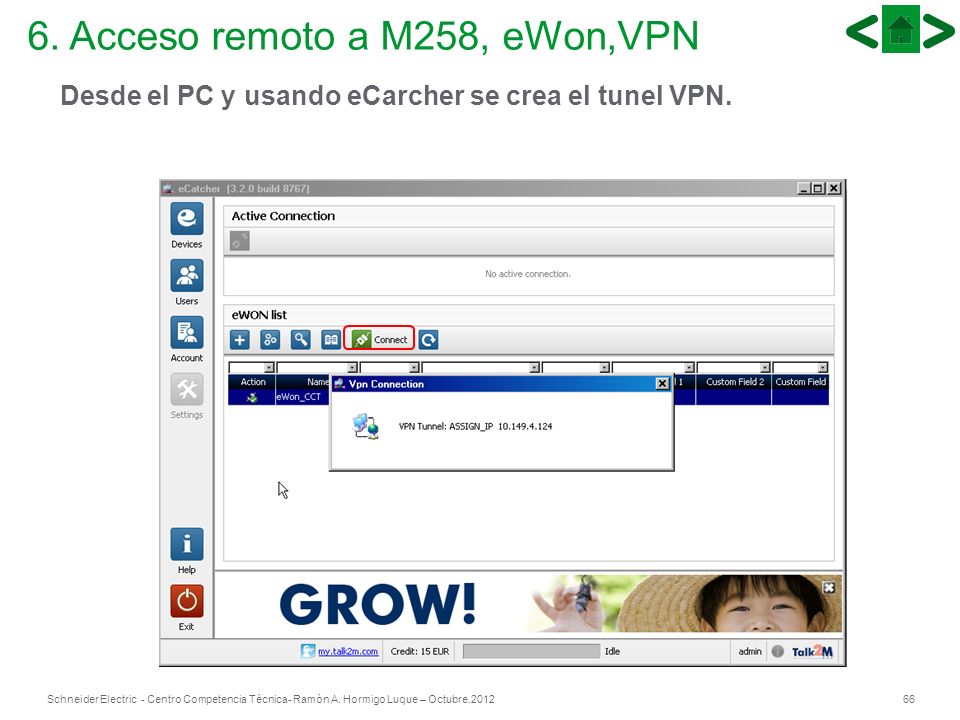

66 66Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Acceso remoto a M258, eWon,VPN Desde el PC y usando eCarcher se crea el tunel VPN.

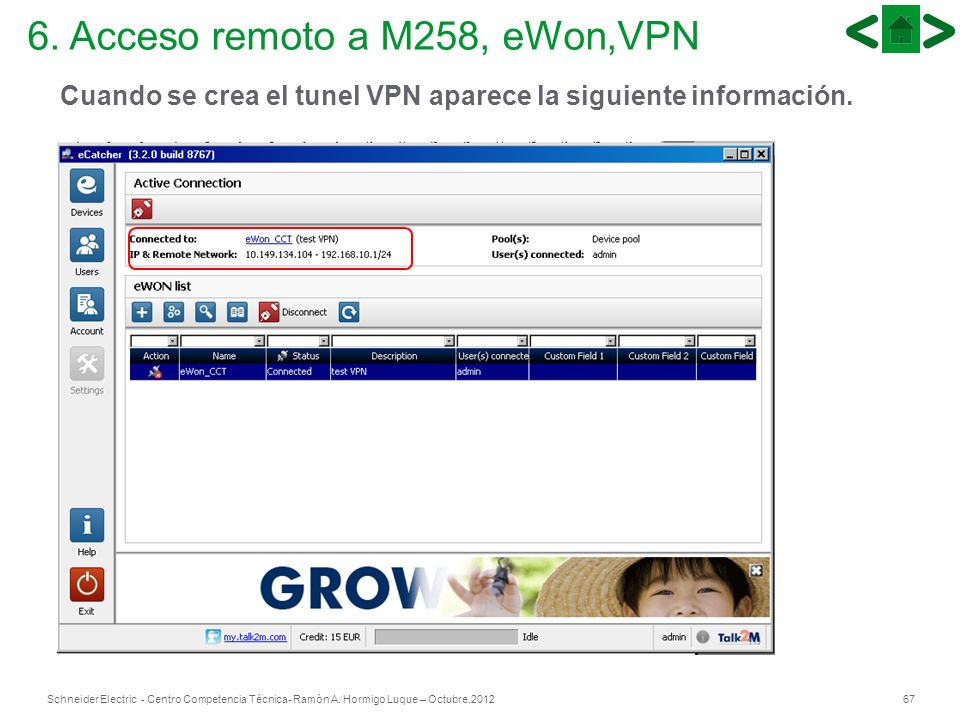

67 67Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Acceso remoto a M258, eWon,VPN Cuando se crea el tunel VPN aparece la siguiente información.

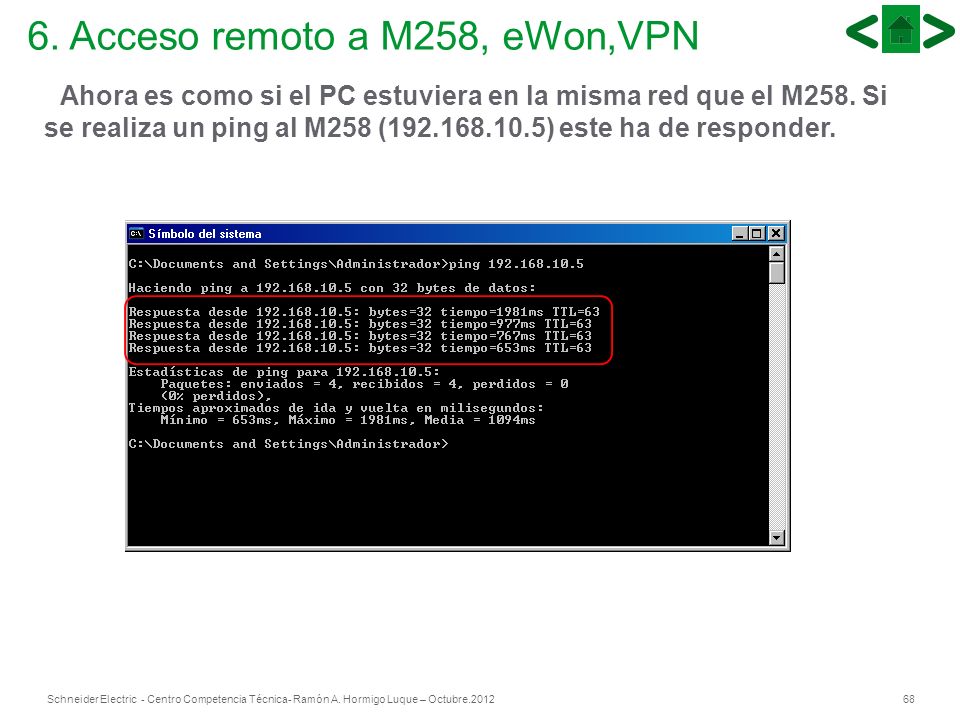

68 68Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Acceso remoto a M258, eWon,VPN Ahora es como si el PC estuviera en la misma red que el M258. Si se realiza un ping al M258 ( ) este ha de responder.

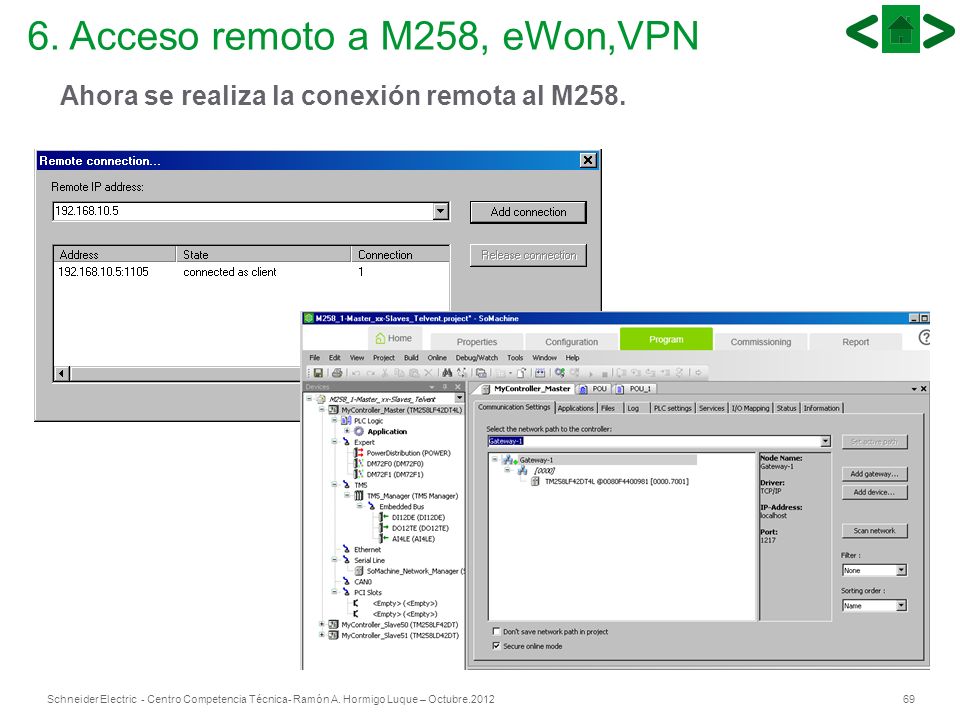

69 69Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Acceso remoto a M258, eWon,VPN Ahora se realiza la conexión remota al M258.

70 70Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre M258 y LMC058 en la misma red ethernet. 2. Intercambio de datos entre dos M258 en diferentes redes ethernet. 3. Intercambio de datos entre varios M258 en diferentes redes ethernet. 4. Acceso remoto a varios M258, con router Sierra Raven 5. Acceso remoto a M258, con router eWon (tabla Proxy) 6. Acceso remoto a M258, con router eWon (VPN) 7. Acceso ethernet a M Acceso remoto a M238 Contenidos

71 71Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Arquitectura La siguiente imagen muestra la arquitectura que se utilizará para realizar el ejemplo. En ella se conectan un M238 y una XBTGT2330 usando protocolo SoMachine a través de los puertos serie. Desde la XBTGT2330 se realiza la conexión Ethernet al PC dónde se encuentra instalado SoMachine. CAN-H XBTGT2330 IP: Mask: GW: Ethernet PC IP: Mask: GW: XBTGT2330 M238LDD24DT COM2 SL1 SoMachine El M238LDD24DT solo dispone de un puerto serie, SL1.

72 72Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre.2012 A continuación se muestran los pasos a seguir para realizar el proyecto desde SoMachine 7.2. Proyecto SoMachine (1) Se crea un nuevo proyecto. Se empieza con un proyecto vacío.

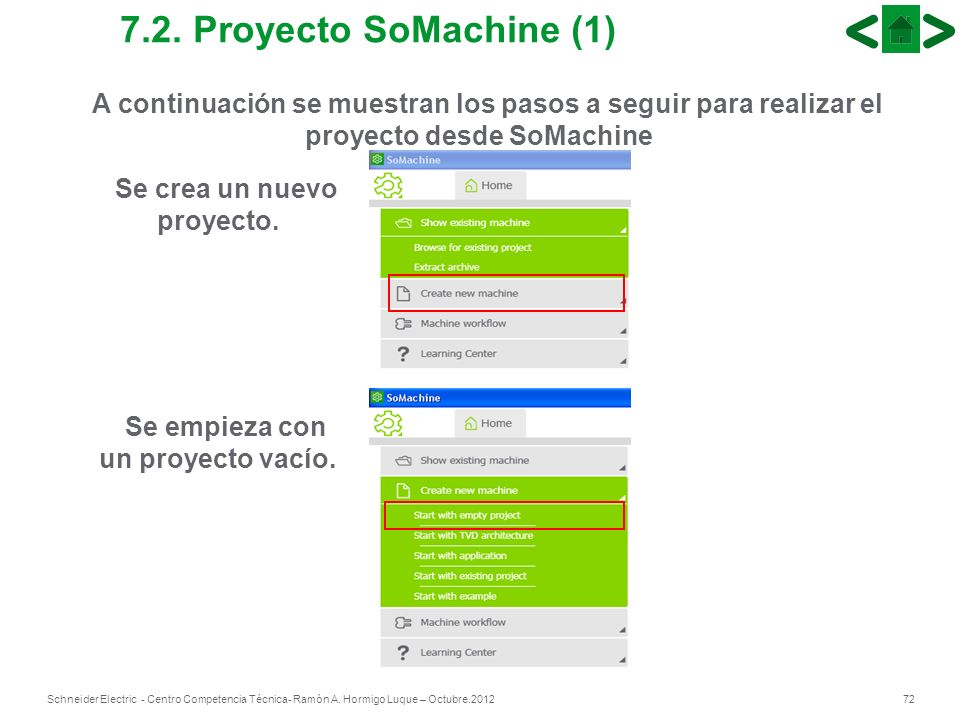

73 73Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine. (2) SL1 COM2 Desde la ventana de Configuration se añaden los dos dispositivos, M238 y XBTGT2330. El M238 se encuentra en Logic Controller y la XBTGT2330 en HMI Advanced Panel. Posteriormente se une el SL1 del M238 con el COM2 de la XBTGT, protocolo SoMachine.

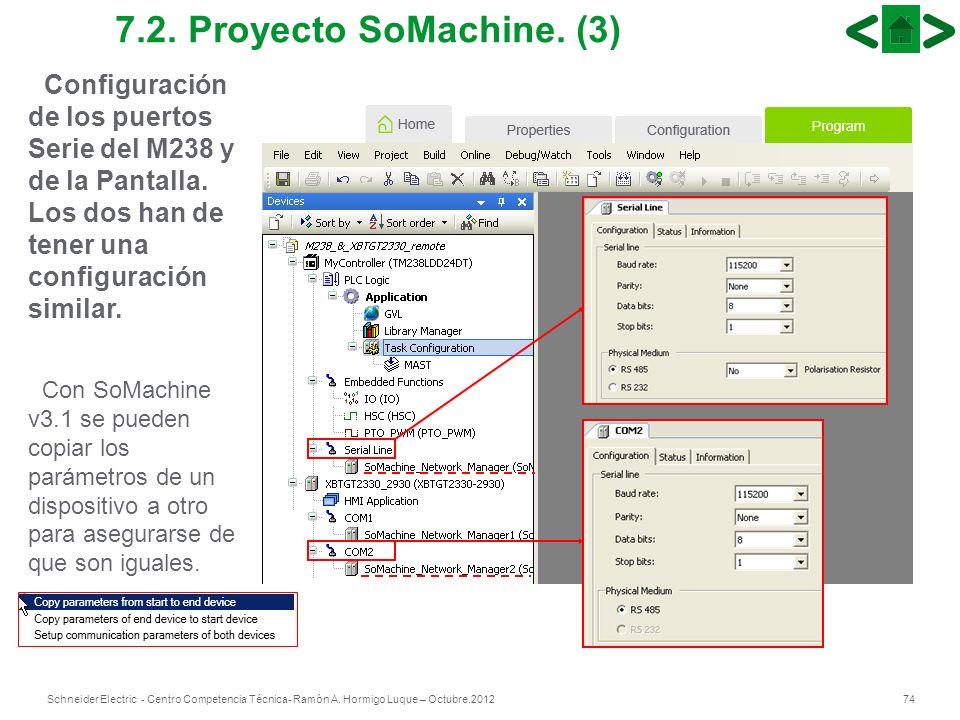

74 74Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine. (3) Configuración de los puertos Serie del M238 y de la Pantalla. Los dos han de tener una configuración similar. Con SoMachine v3.1 se pueden copiar los parámetros de un dispositivo a otro para asegurarse de que son iguales.

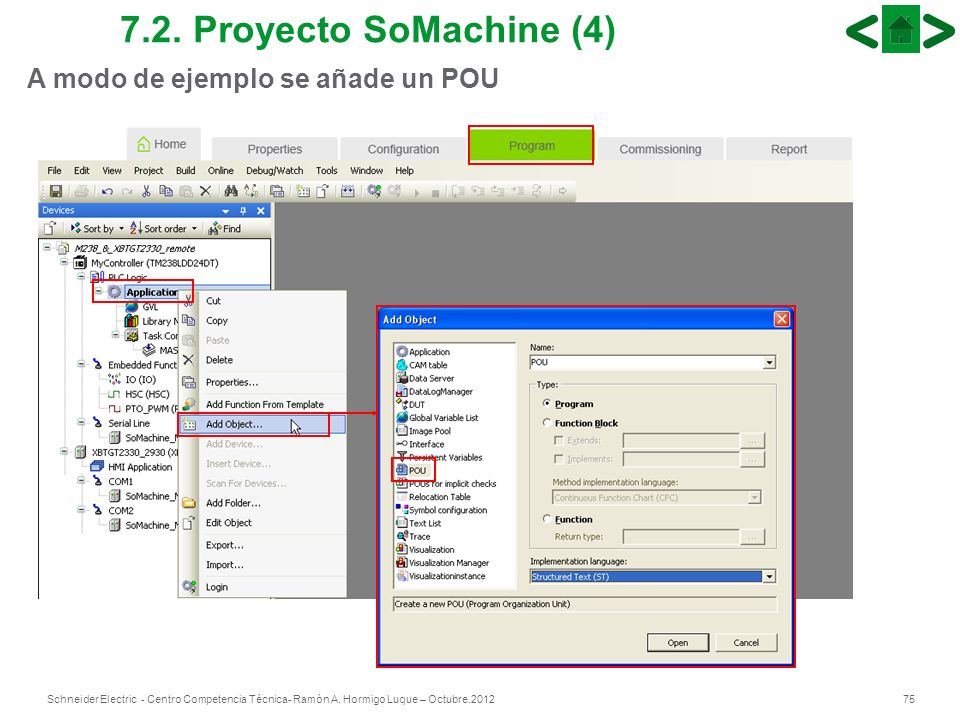

75 75Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine (4) A modo de ejemplo se añade un POU

76 76Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine (5) Se añaden variables que posteriormente se visualizarán en la pantalla XBTGT

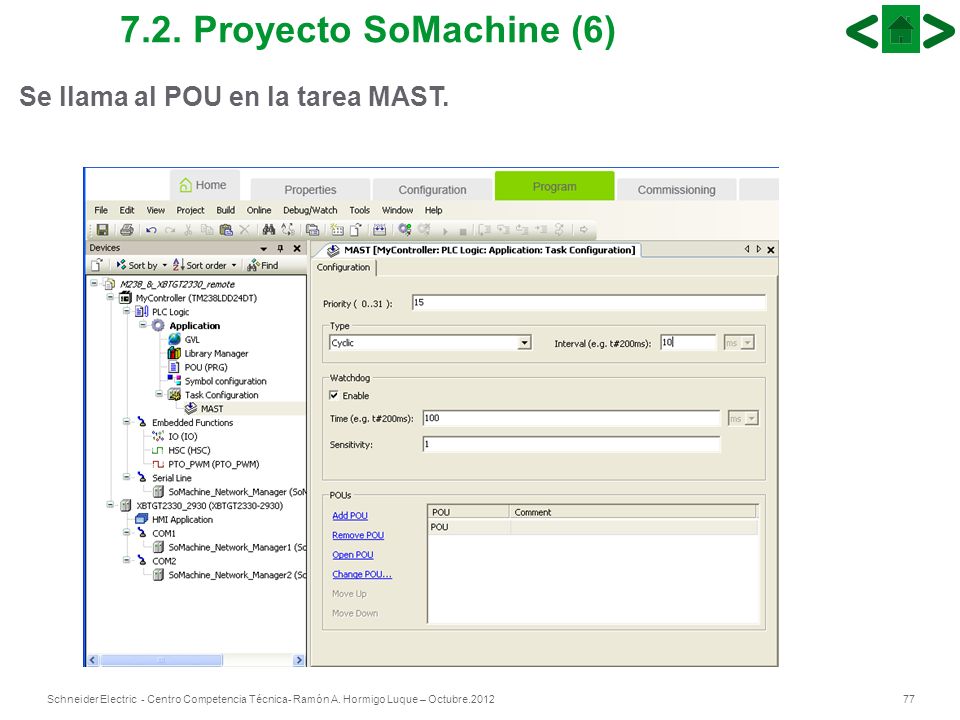

77 77Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine (6) Se llama al POU en la tarea MAST.

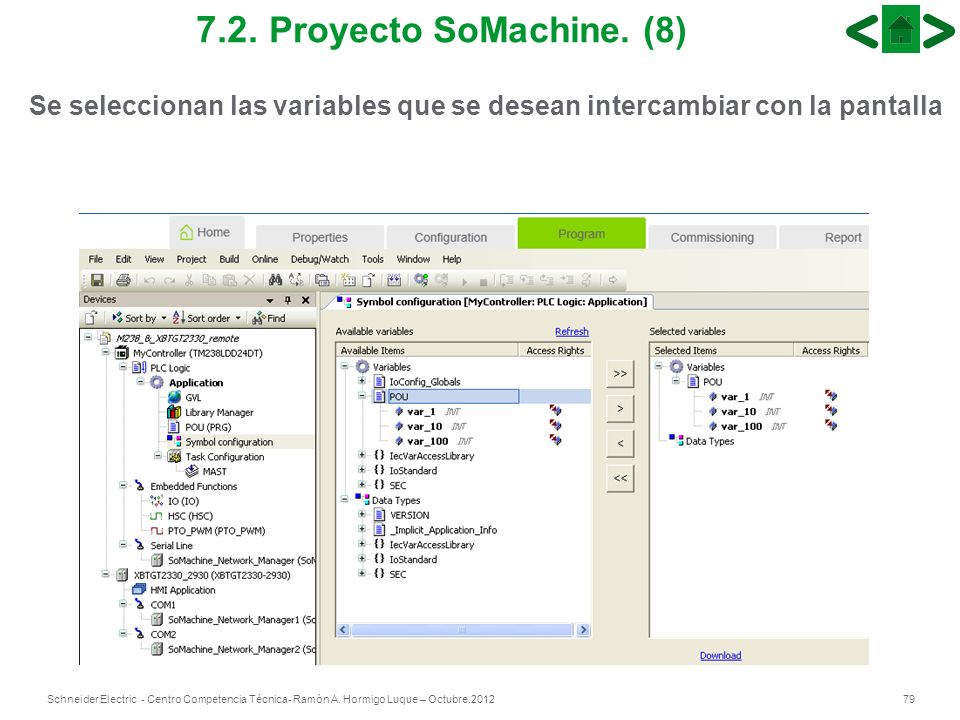

78 78Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine (7) Se añade el objeto Symbol configuration, se utiliza para intercambiar variables entre el M238 y la pantalla

79 79Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine. (8) Se seleccionan las variables que se desean intercambiar con la pantalla

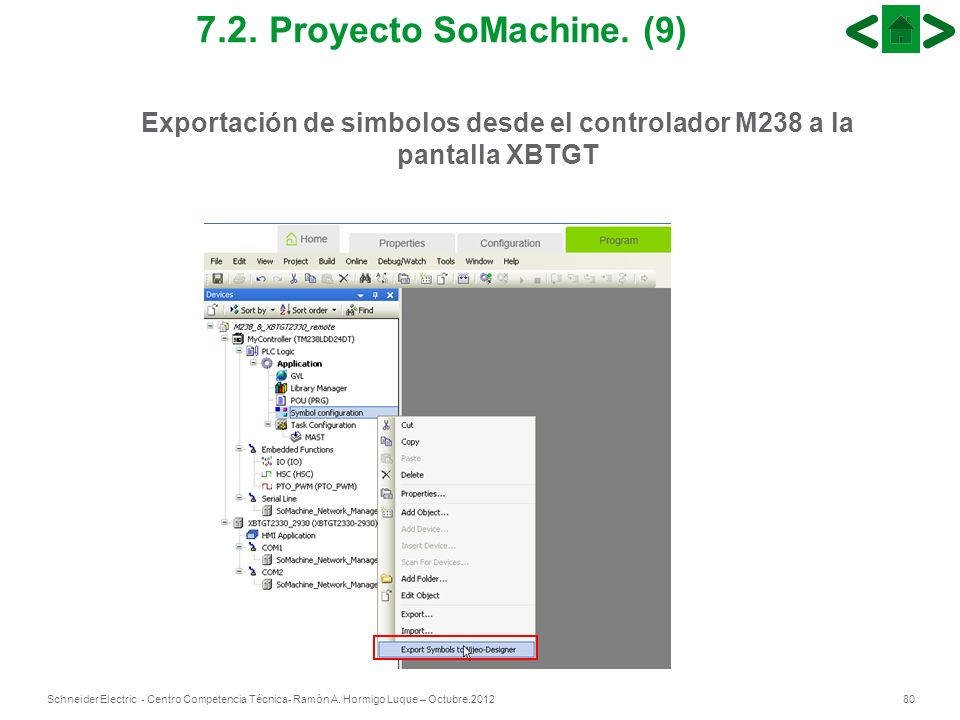

80 80Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine. (9) Exportación de simbolos desde el controlador M238 a la pantalla XBTGT

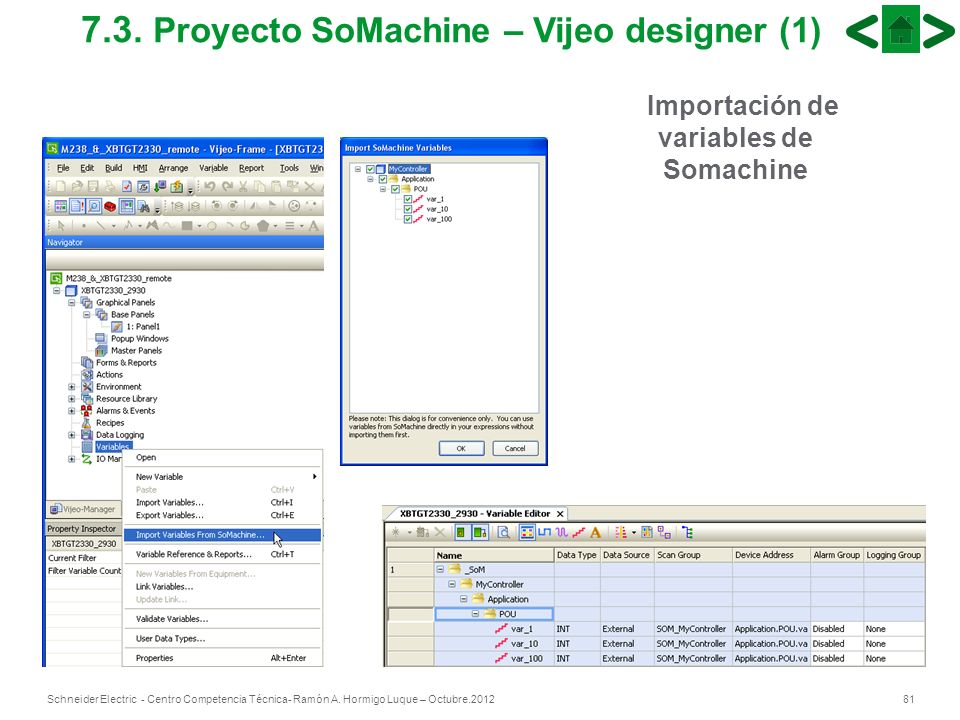

81 81Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine – Vijeo designer (1) Importación de variables de Somachine

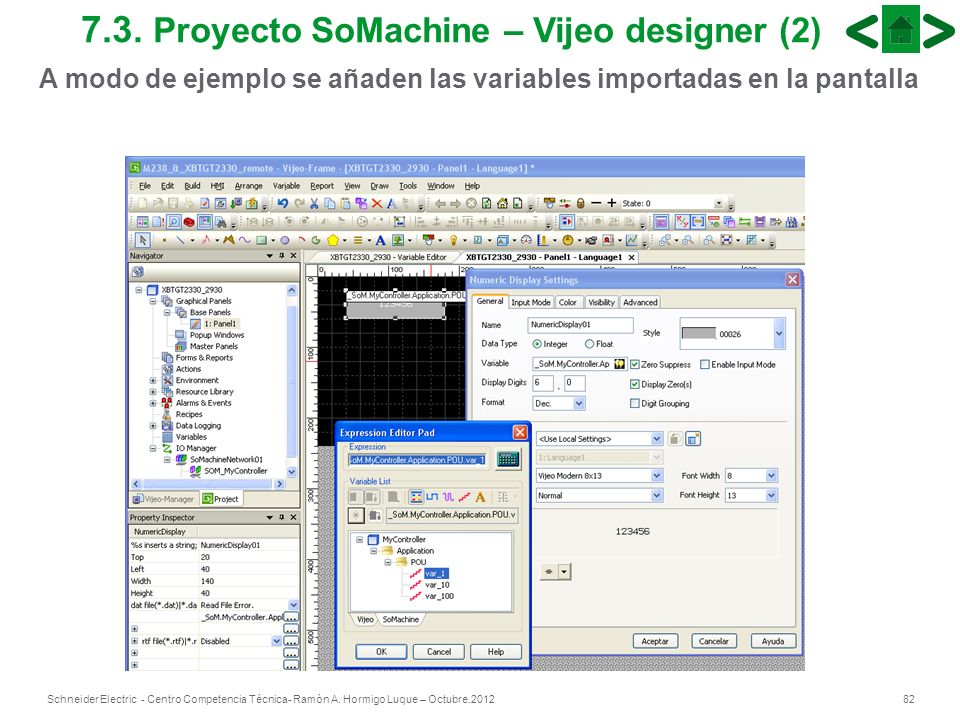

82 82Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine – Vijeo designer (2) A modo de ejemplo se añaden las variables importadas en la pantalla

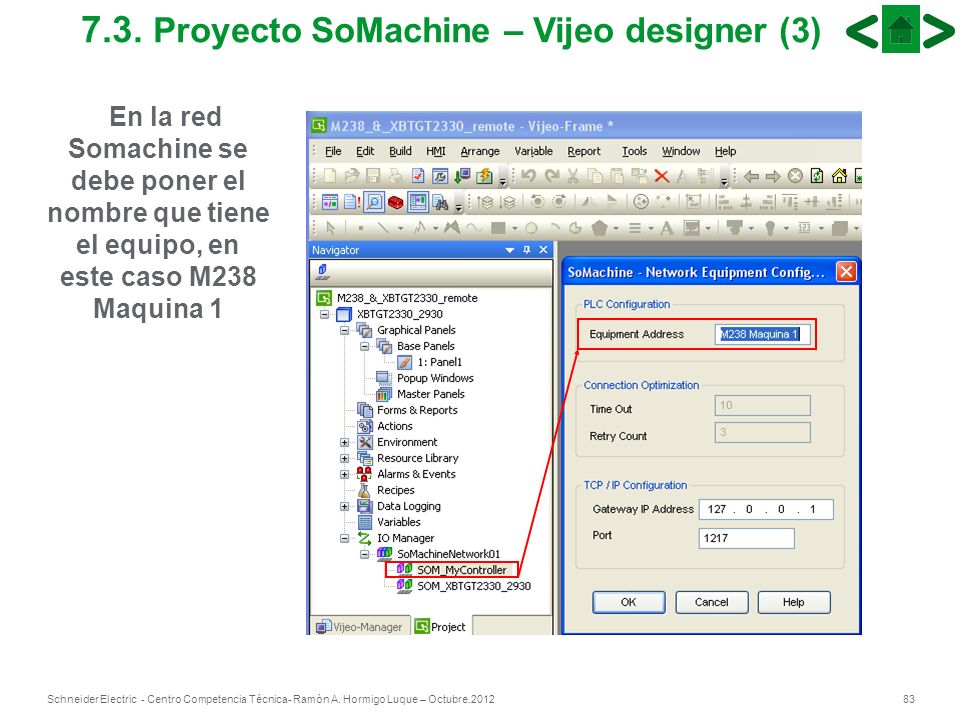

83 83Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine – Vijeo designer (3) En la red Somachine se debe poner el nombre que tiene el equipo, en este caso M238 Maquina 1

84 84Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine – Vijeo designer (4) La primera vez que se transfiere el programa a la pantalla se debe hacer a través de un cable USB o mediante una memoria USB.

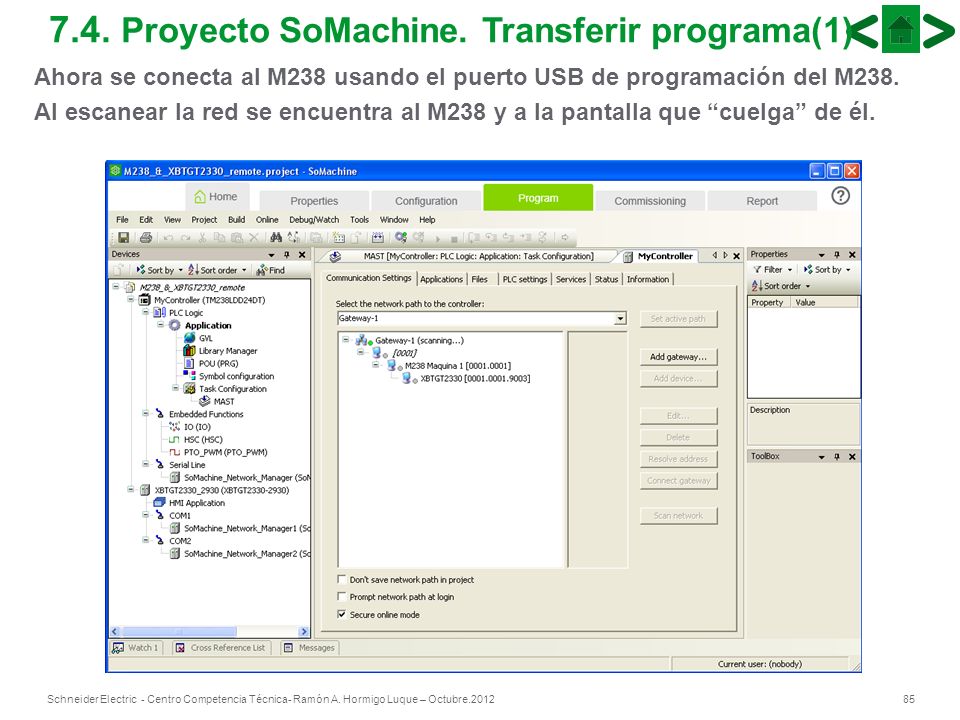

85 85Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine. Transferir programa(1) Ahora se conecta al M238 usando el puerto USB de programación del M238. Al escanear la red se encuentra al M238 y a la pantalla que cuelga de él.

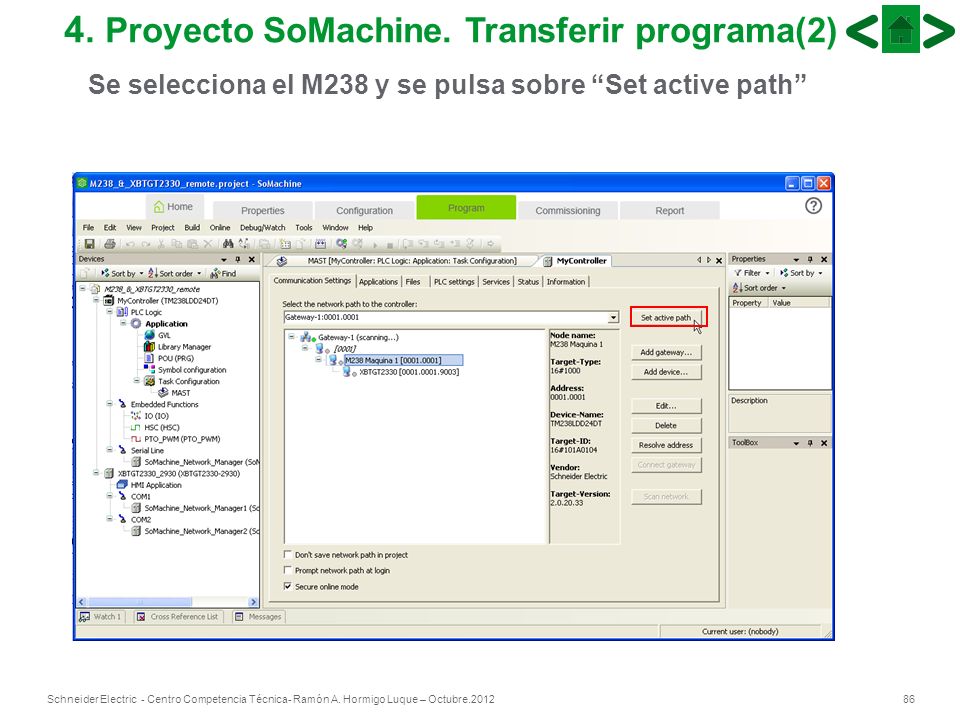

86 86Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine. Transferir programa(2) Se selecciona el M238 y se pulsa sobre Set active path

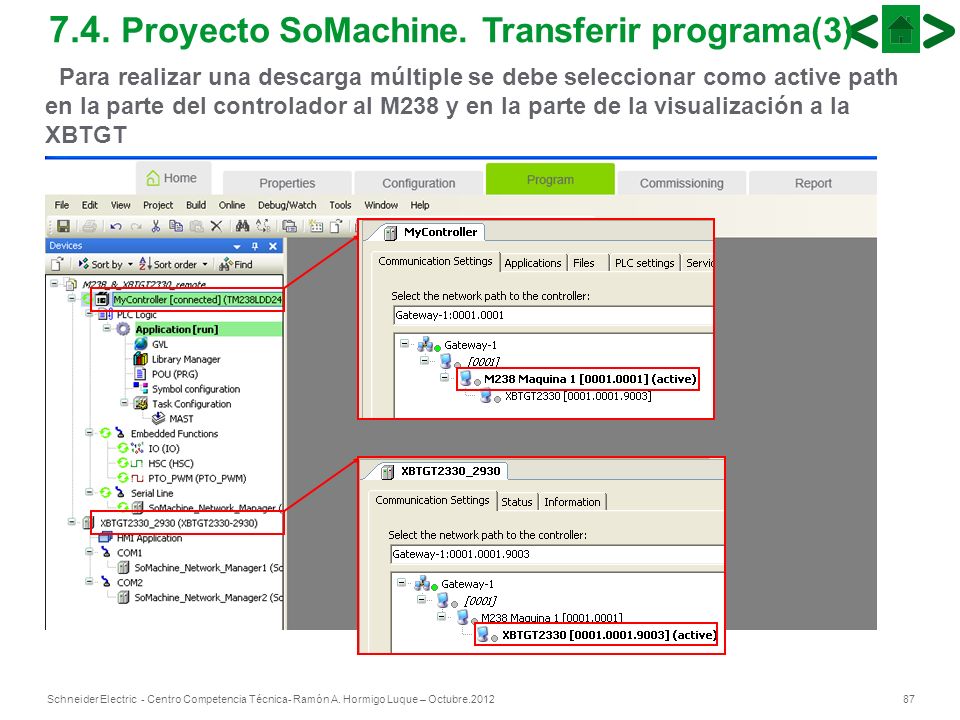

87 87Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine. Transferir programa(3) Para realizar una descarga múltiple se debe seleccionar como active path en la parte del controlador al M238 y en la parte de la visualización a la XBTGT

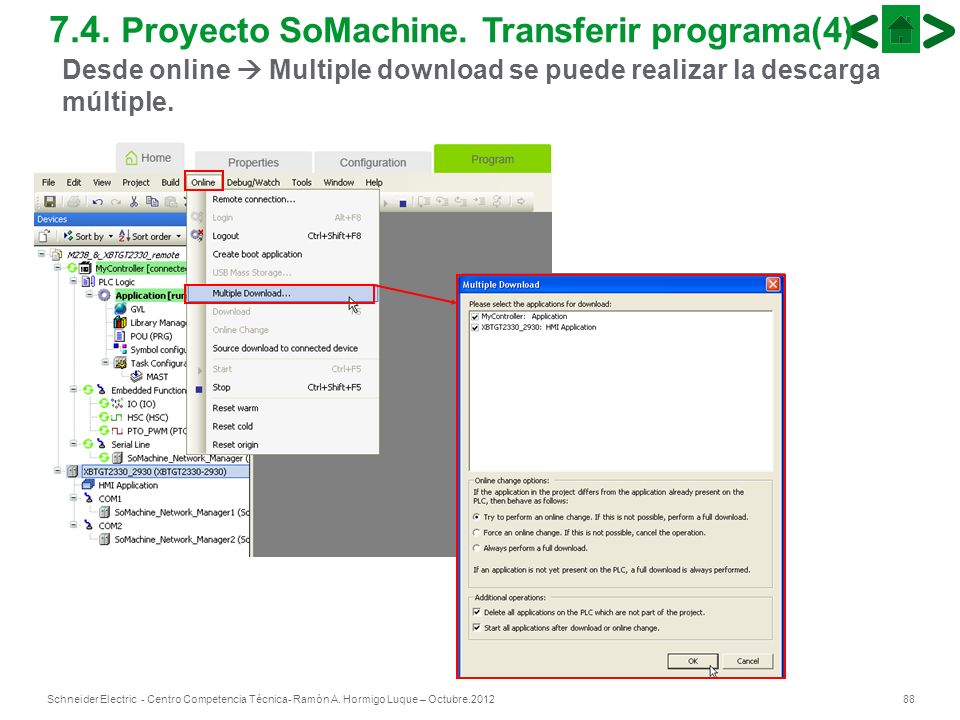

88 88Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine. Transferir programa(4) Desde online Multiple download se puede realizar la descarga múltiple.

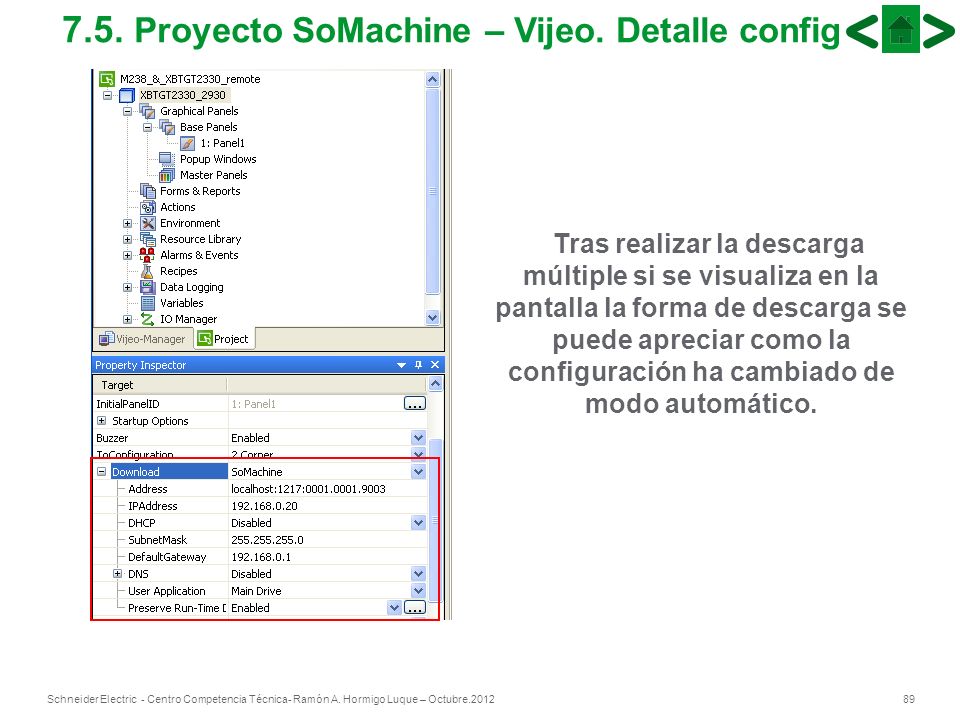

89 89Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Proyecto SoMachine – Vijeo. Detalle config Tras realizar la descarga múltiple si se visualiza en la pantalla la forma de descarga se puede apreciar como la configuración ha cambiado de modo automático.

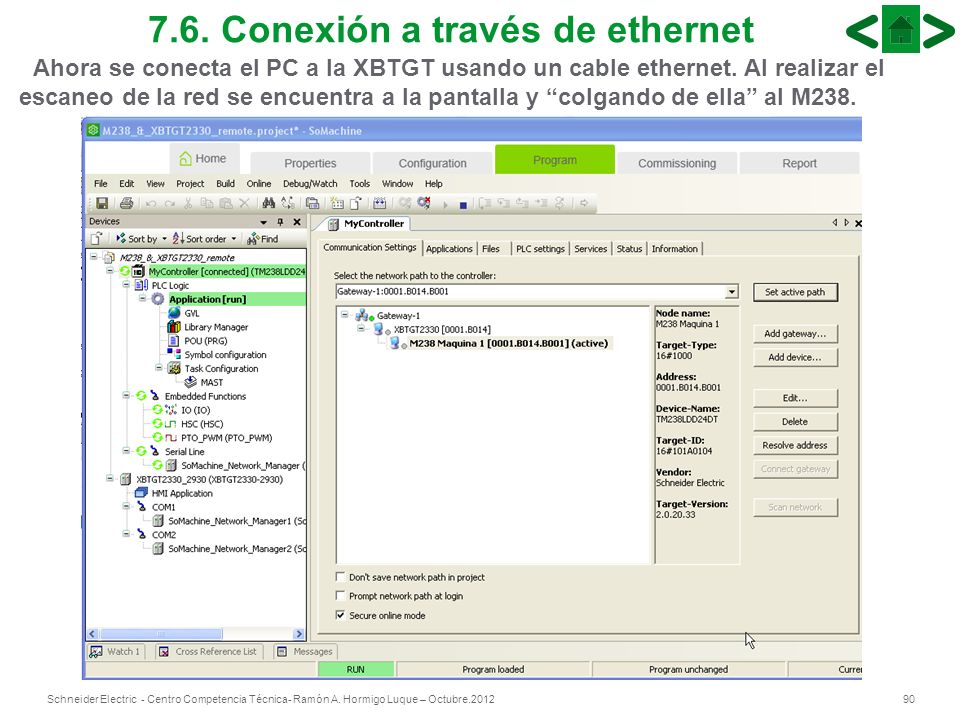

90 90Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Conexión a través de ethernet Ahora se conecta el PC a la XBTGT usando un cable ethernet. Al realizar el escaneo de la red se encuentra a la pantalla y colgando de ella al M238.

91 91Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Intercambio de datos entre M258 y LMC058 en la misma red ethernet. 2. Intercambio de datos entre dos M258 en diferentes redes ethernet. 3. Intercambio de datos entre varios M258 en diferentes redes ethernet. 4. Acceso remoto a varios M258, con router Sierra Raven 5. Acceso remoto a M258, con router eWon (tabla Proxy) 6. Acceso remoto a M258, con router eWon (VPN) 7. Acceso ethernet a M Acceso remoto a M238 Contenidos

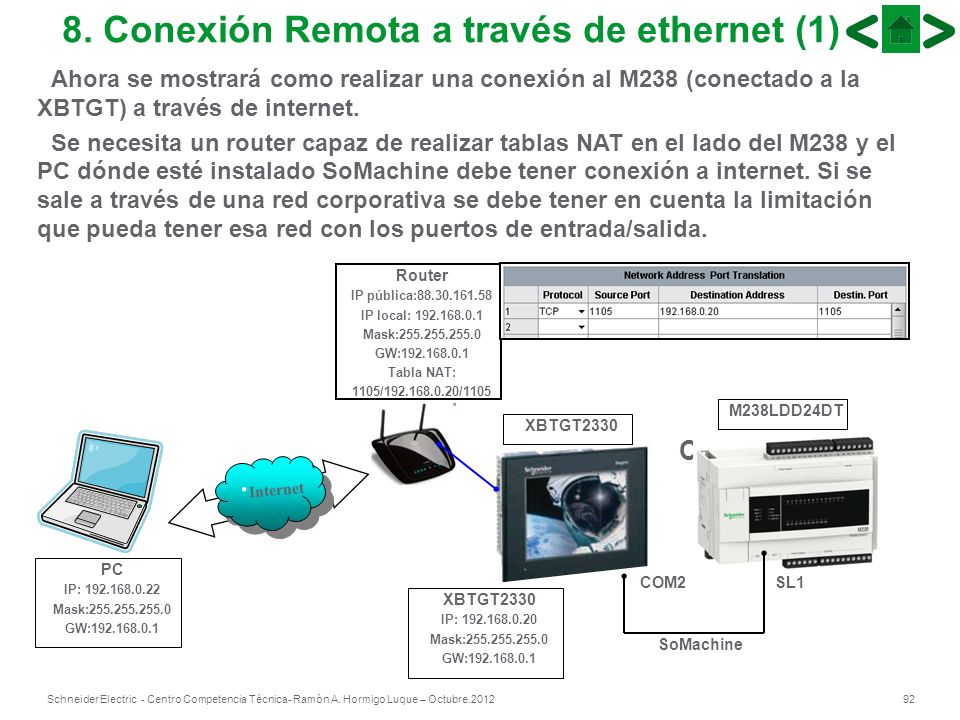

92 92Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Conexión Remota a través de ethernet (1) CAN-H Internet PC IP: Mask: GW: XBTGT2330 M238LDD24DT COM2 SL1 SoMachine XBTGT2330 IP: Mask: GW: Router IP pública: IP local: Mask: GW: Tabla NAT: 1105/ /1105 Ahora se mostrará como realizar una conexión al M238 (conectado a la XBTGT) a través de internet. Se necesita un router capaz de realizar tablas NAT en el lado del M238 y el PC dónde esté instalado SoMachine debe tener conexión a internet. Si se sale a través de una red corporativa se debe tener en cuenta la limitación que pueda tener esa red con los puertos de entrada/salida.

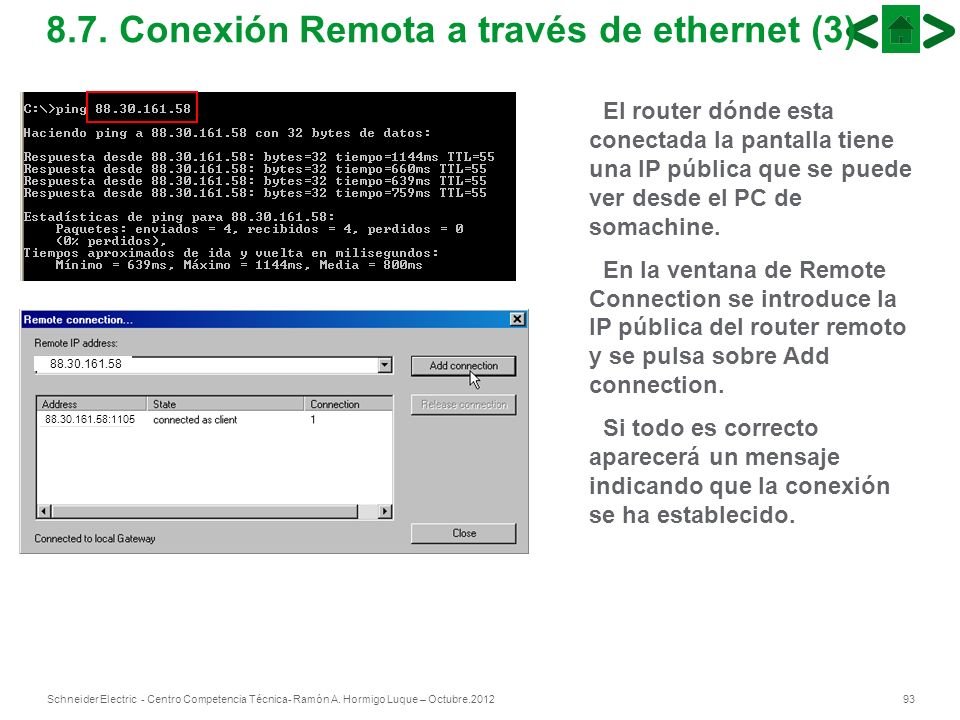

93 93Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Conexión Remota a través de ethernet (3) El router dónde esta conectada la pantalla tiene una IP pública que se puede ver desde el PC de somachine. En la ventana de Remote Connection se introduce la IP pública del router remoto y se pulsa sobre Add connection. Si todo es correcto aparecerá un mensaje indicando que la conexión se ha establecido :1105

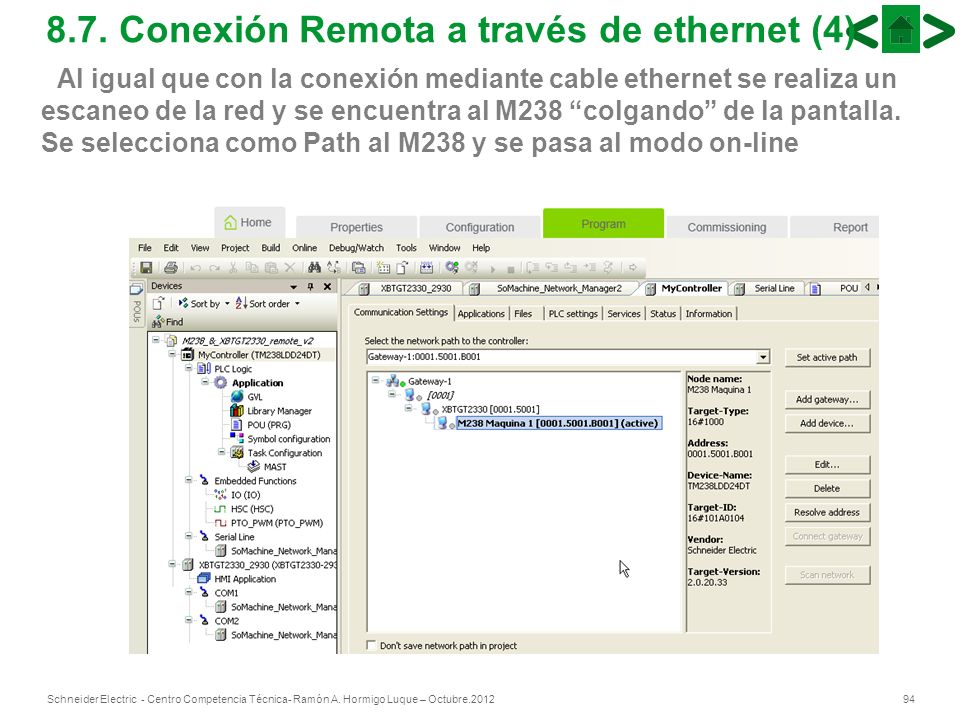

94 94Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Conexión Remota a través de ethernet (4) Al igual que con la conexión mediante cable ethernet se realiza un escaneo de la red y se encuentra al M238 colgando de la pantalla. Se selecciona como Path al M238 y se pasa al modo on-line

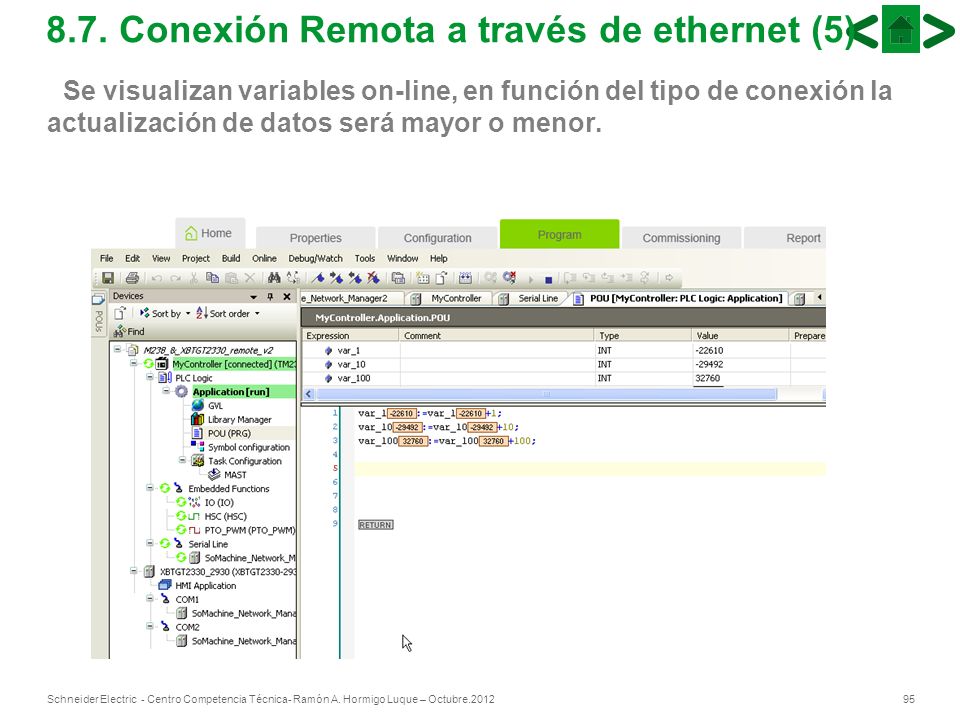

95 95Schneider Electric - Centro Competencia Técnica- Ramón A. Hormigo Luque – Octubre Conexión Remota a través de ethernet (5) Se visualizan variables on-line, en función del tipo de conexión la actualización de datos será mayor o menor.

96 96 Puede encontrar más información en: Preguntas técnicas Frecuentes >Respuesta a las Preguntas Técnicas más Frecuentes >Guías de Diagnóstico e Implementación Centro de Descargas >Descarga de certificados, manuales, software, dibujos CAD, documentación técnica… Video FAQS >Video Tutoriales de Respuesta a Preguntas Técnicas >Video Tutoriales con Ejemplos de Configuración de equipos y software CCT - Centro de Competencia Técnica
