1 Tipo y topologías de una red
COMPONENTE DE UNA RED Tipo y topologías de una red

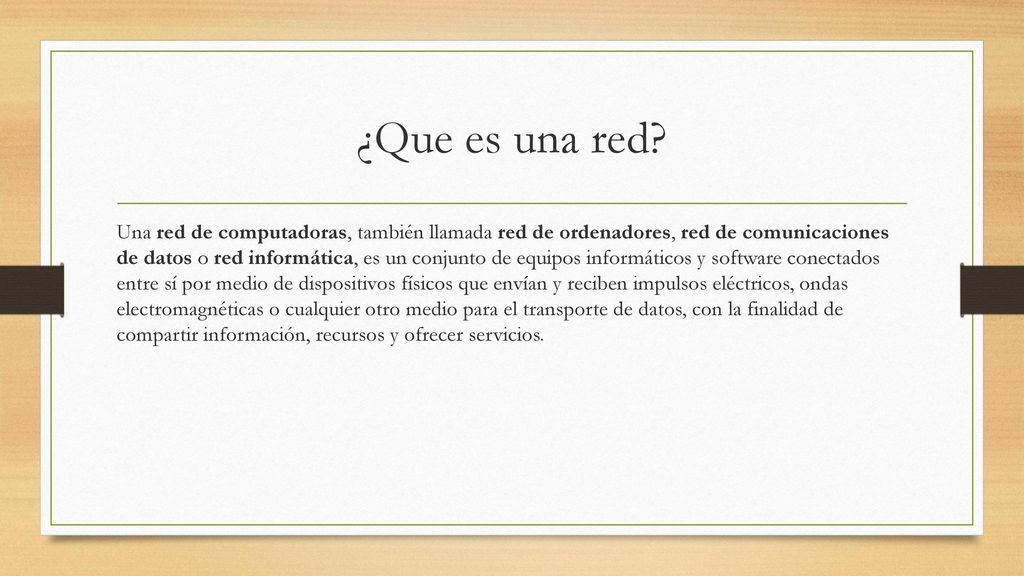

2 ¿Que es una red? Una red de computadoras, también llamada red de ordenadores, red de comunicaciones de datos o red informática, es un conjunto de equipos informáticos y software conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de compartir información, recursos y ofrecer servicios.

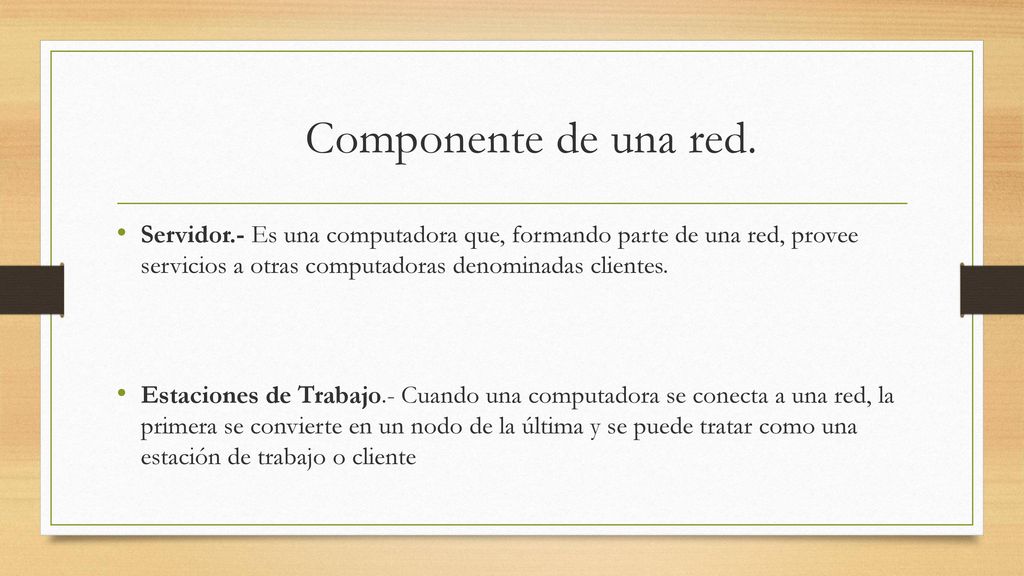

3 Componente de una red. Servidor.- Es una computadora que, formando parte de una red, provee servicios a otras computadoras denominadas clientes. Estaciones de Trabajo.- Cuando una computadora se conecta a una red, la primera se convierte en un nodo de la última y se puede tratar como una estación de trabajo o cliente

4 Tarjeta de conexión a la red
Tarjeta de conexión a la red.- Toda computadora que se conecta a una red necesita de una tarjeta de interfaz de red que soporte un esquema de red especifico, como Ethernet, ArcNet o Token Ring.

5 Repetidores.- Es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable. Bridges.- Es un dispositivo de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI

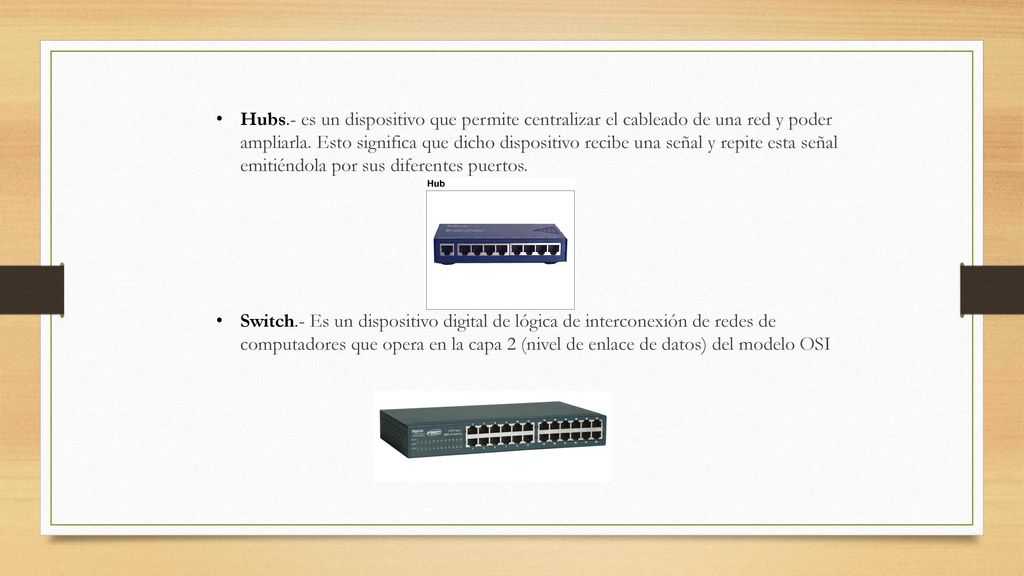

6 Hubs.- es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.  Switch.- Es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI

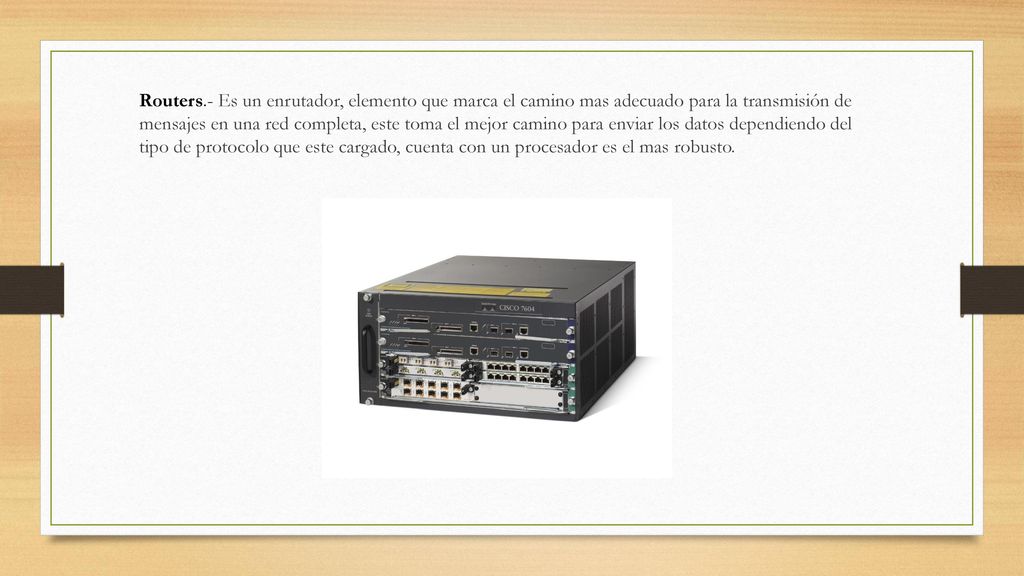

7 Routers.- Es un enrutador, elemento que marca el camino mas adecuado para la transmisión de mensajes en una red completa, este toma el mejor camino para enviar los datos dependiendo del tipo de protocolo que este cargado, cuenta con un procesador es el mas robusto.

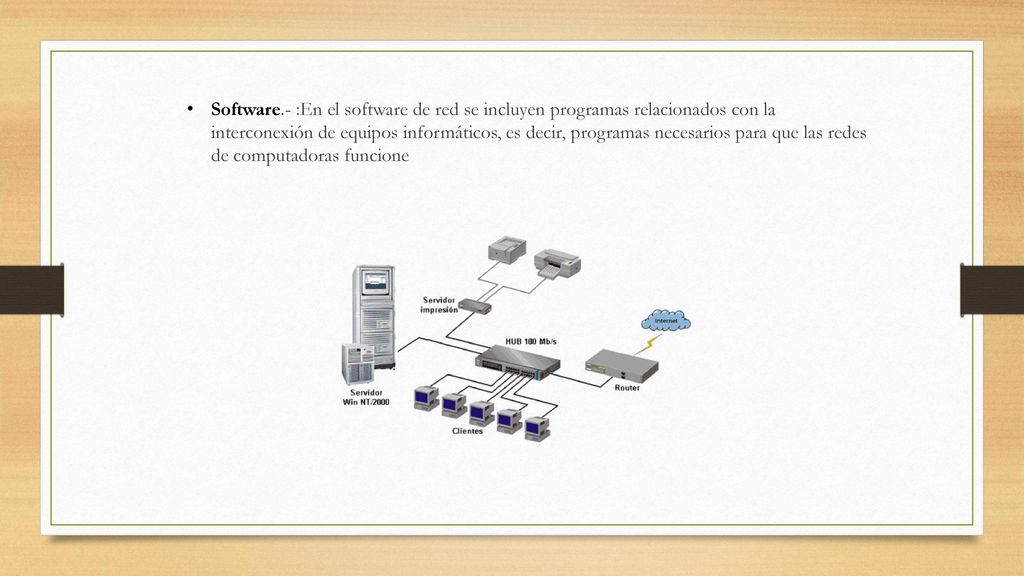

8 Software.- :En el software de red se incluyen programas relacionados con la interconexión de equipos informáticos, es decir, programas necesarios para que las redes de computadoras funcione

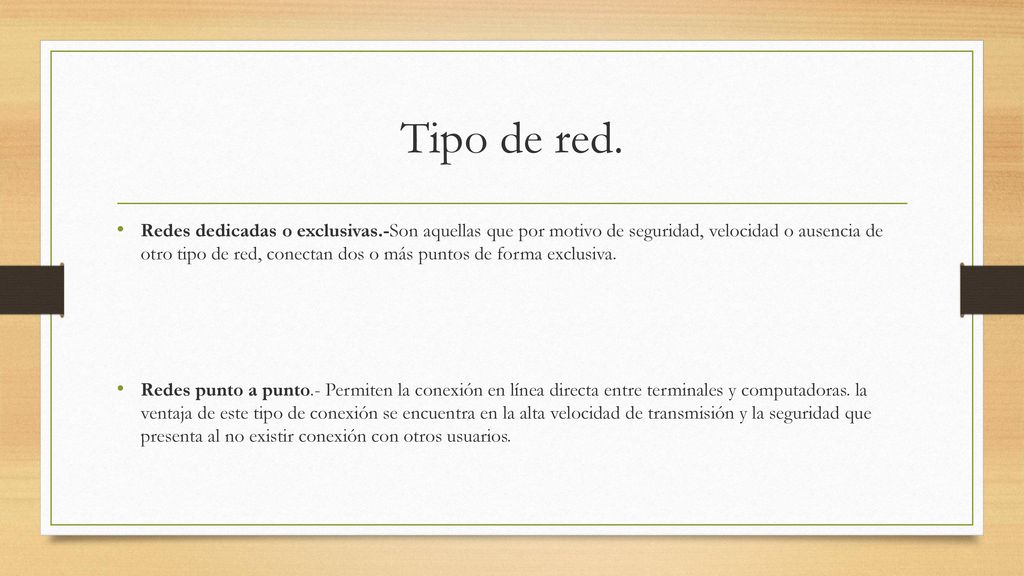

9 Tipo de red. Redes dedicadas o exclusivas.-Son aquellas que por motivo de seguridad, velocidad o ausencia de otro tipo de red, conectan dos o más puntos de forma exclusiva. Redes punto a punto.- Permiten la conexión en línea directa entre terminales y computadoras. la ventaja de este tipo de conexión se encuentra en la alta velocidad de transmisión y la seguridad que presenta al no existir conexión con otros usuarios.

10 Redes compartidas .- Son aquellas a las que se une un gran número de usuarios, compartiendo todas las necesidades de transmisión e incluso con transmisiones de otras naturalezas. Redes de conmutación de paquetes.- Son redes en las que existen nodos de concentración con procesadores que regulan el tráfico de paquetes. Redes de conmutación de circuitos.- Son redes en las que los centros de conmutación establecen un circuito dedicado entre dos estaciones que se comunican.

11 Redes digitales de servicios integrados(RDSI)

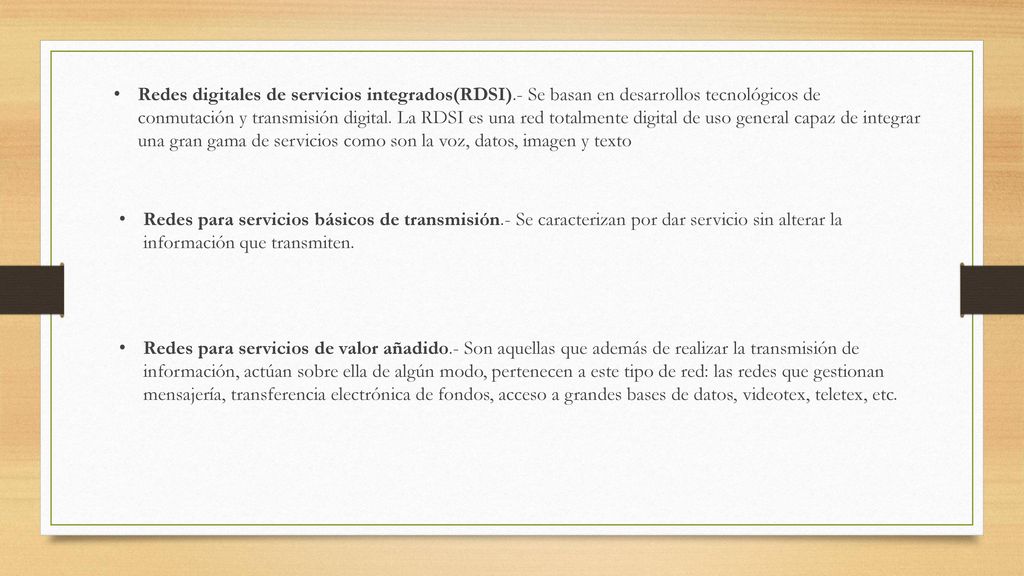

Redes digitales de servicios integrados(RDSI).- Se basan en desarrollos tecnológicos de conmutación y transmisión digital. La RDSI es una red totalmente digital de uso general capaz de integrar una gran gama de servicios como son la voz, datos, imagen y texto Redes para servicios básicos de transmisión.- Se caracterizan por dar servicio sin alterar la información que transmiten. Redes para servicios de valor añadido.- Son aquellas que además de realizar la transmisión de información, actúan sobre ella de algún modo, pertenecen a este tipo de red: las redes que gestionan mensajería, transferencia electrónica de fondos, acceso a grandes bases de datos, videotex, teletex, etc.

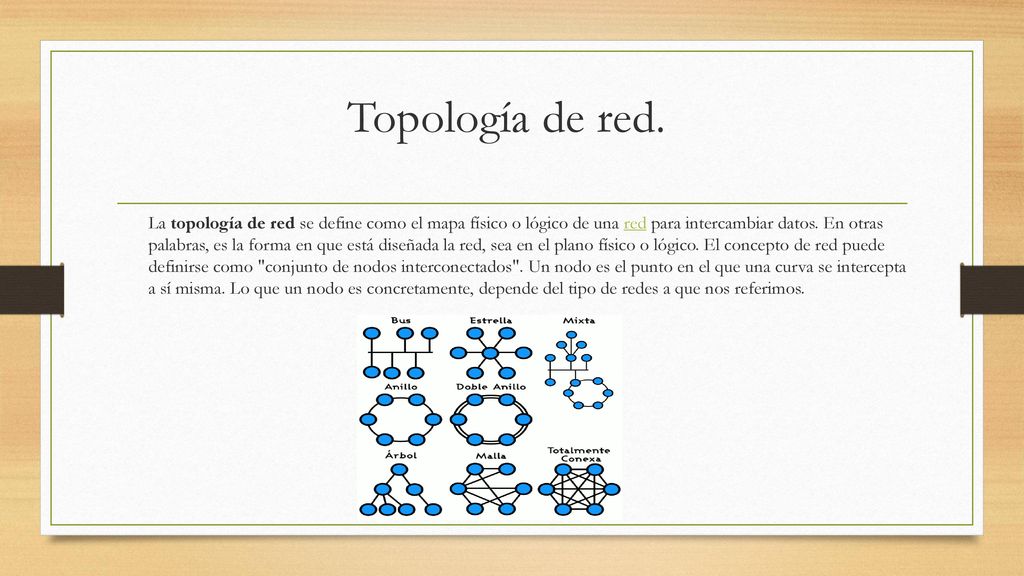

12 Topología de red. La topología de red se define como el mapa físico o lógico de una red para intercambiar datos. En otras palabras, es la forma en que está diseñada la red, sea en el plano físico o lógico. El concepto de red puede definirse como "conjunto de nodos interconectados". Un nodo es el punto en el que una curva se intercepta a sí misma. Lo que un nodo es concretamente, depende del tipo de redes a que nos referimos.

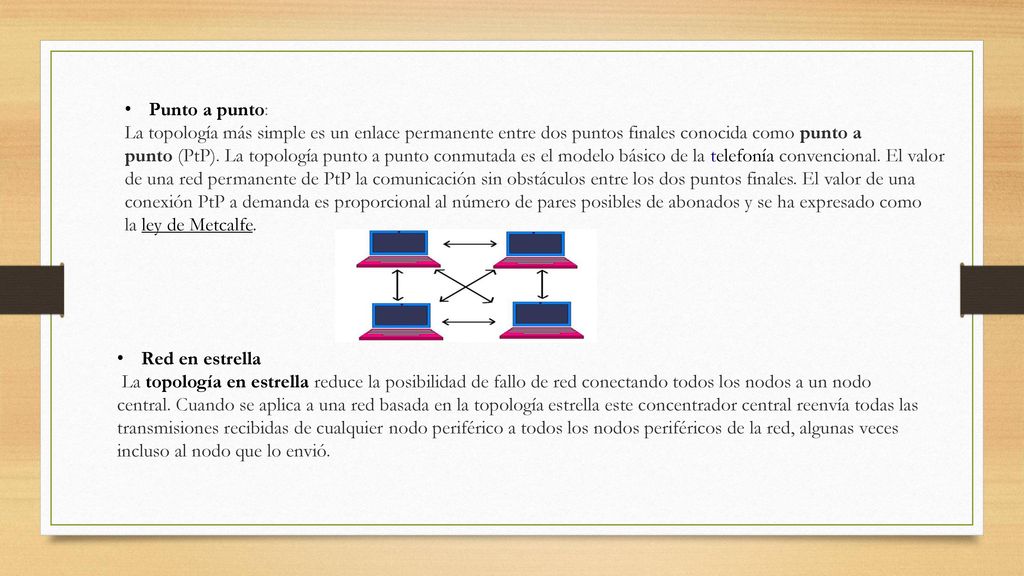

13 Punto a punto: La topología más simple es un enlace permanente entre dos puntos finales conocida como punto a punto (PtP). La topología punto a punto conmutada es el modelo básico de la telefonía convencional. El valor de una red permanente de PtP la comunicación sin obstáculos entre los dos puntos finales. El valor de una conexión PtP a demanda es proporcional al número de pares posibles de abonados y se ha expresado como la ley de Metcalfe. Red en estrella La topología en estrella reduce la posibilidad de fallo de red conectando todos los nodos a un nodo central. Cuando se aplica a una red basada en la topología estrella este concentrador central reenvía todas las transmisiones recibidas de cualquier nodo periférico a todos los nodos periféricos de la red, algunas veces incluso al nodo que lo envió.

14 Red en árbol: Una topología en árbol (también conocida como topología jerárquica) puede ser vista como una colección de redes en estrella ordenadas en una jerarquía. Este árbol tiene nodos periféricos individuales (por ejemplo, hojas) que requieren ‘transmitir a’ y ‘recibir de’ otro nodo solamente y no necesitan actuar como repetidores o regeneradores
