1 RED (LAN) LOCAL AREA NETWORK

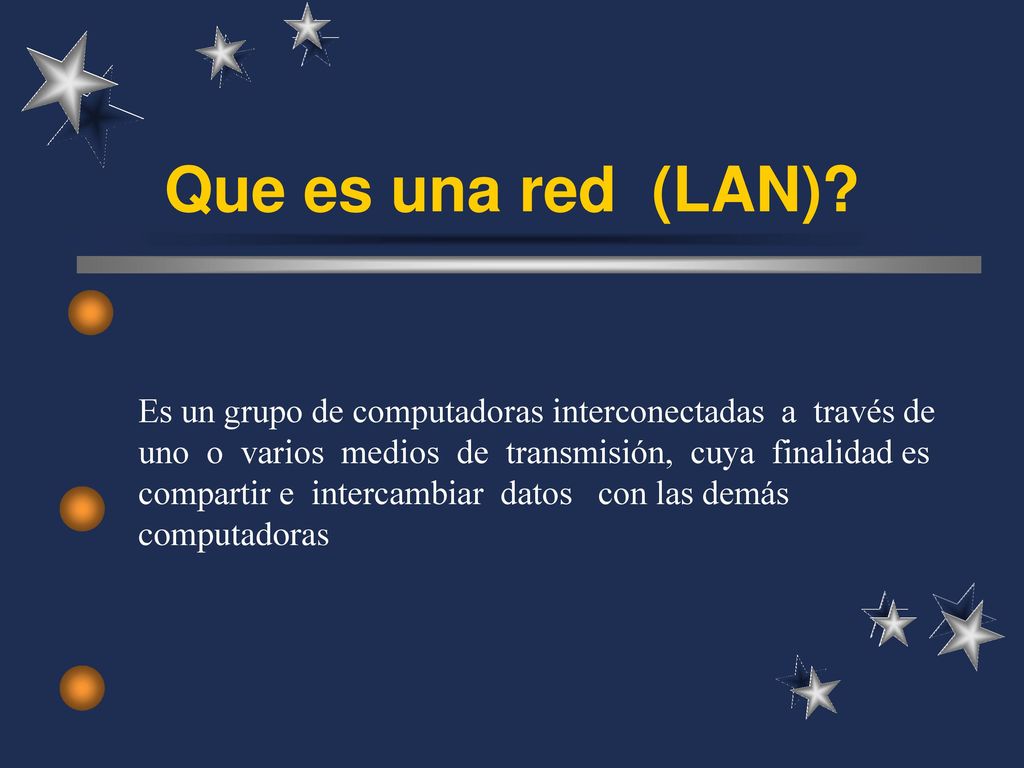

2 Que es una red (LAN)? Es un grupo de computadoras interconectadas a través de uno o varios medios de transmisión, cuya finalidad es compartir e intercambiar datos con las demás computadoras

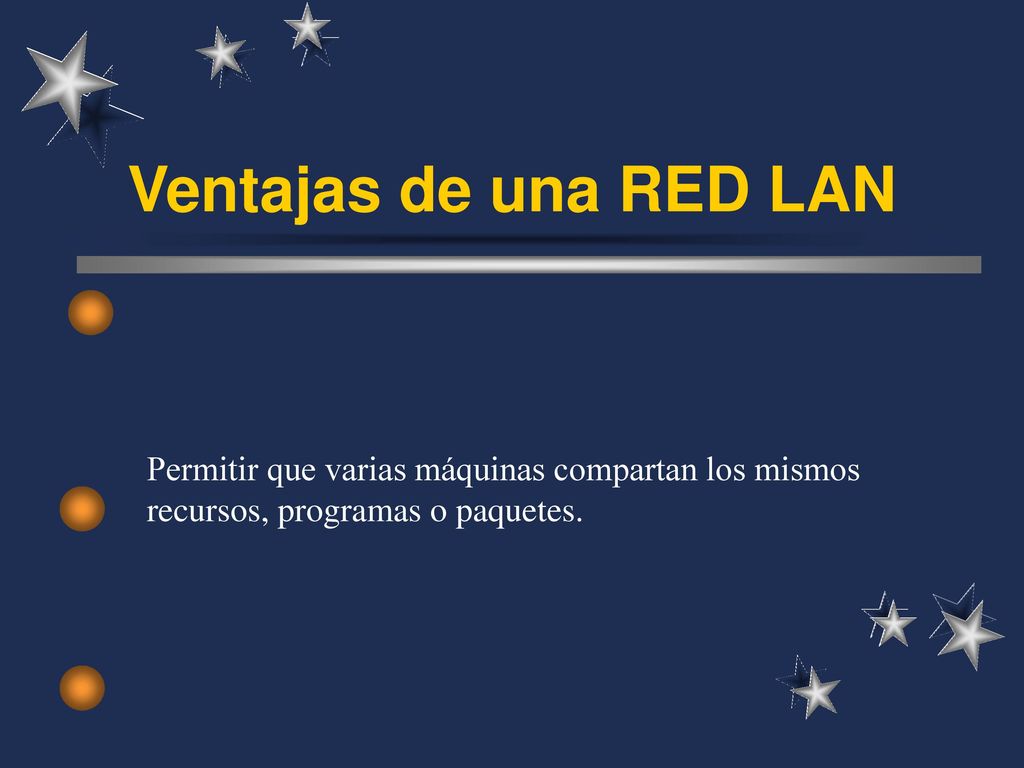

3 Ventajas de una RED LAN Permitir que varias máquinas compartan los mismos recursos, programas o paquetes.

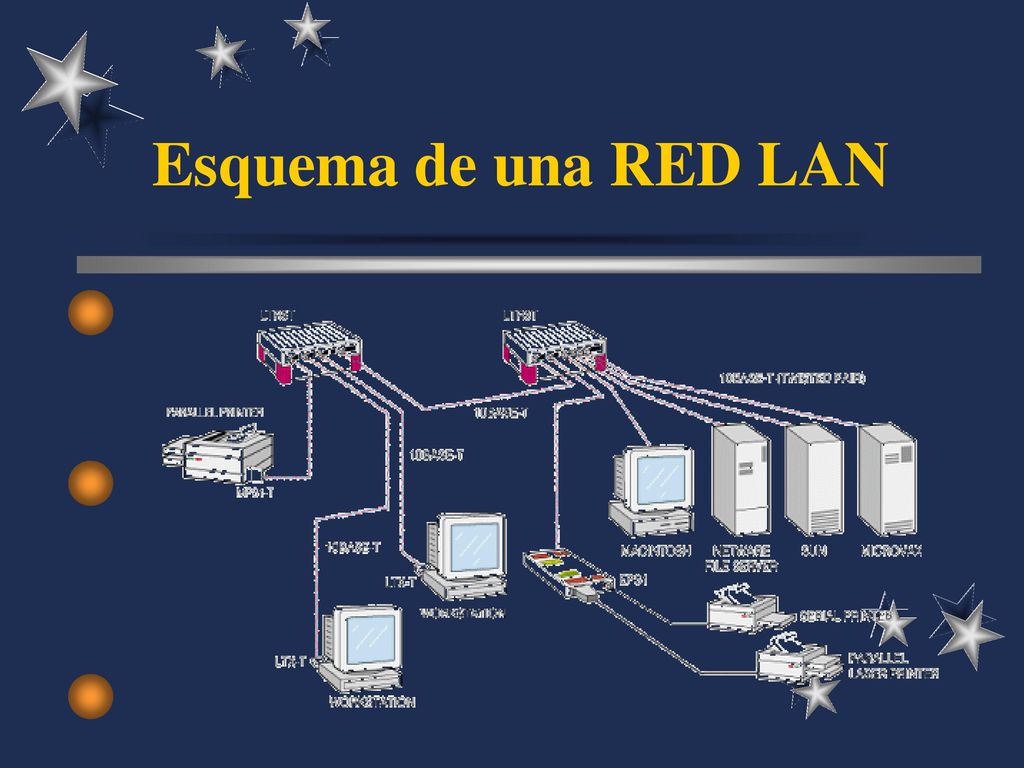

4 Esquema de una RED LAN

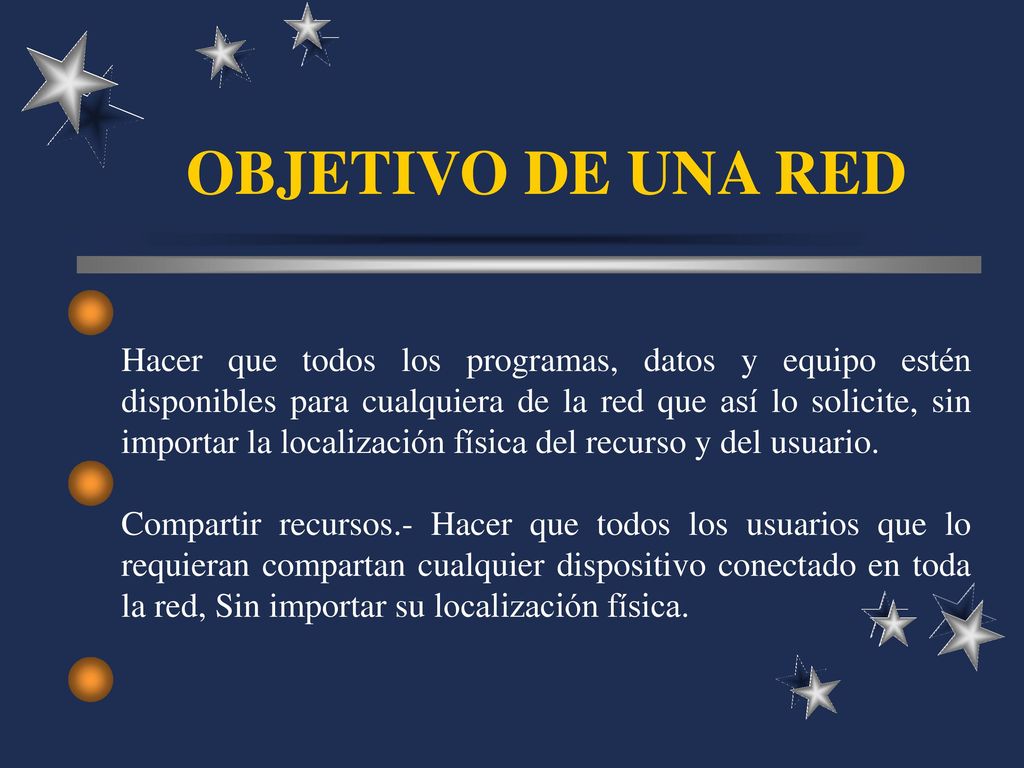

5 OBJETIVO DE UNA RED Hacer que todos los programas, datos y equipo estén disponibles para cualquiera de la red que así lo solicite, sin importar la localización física del recurso y del usuario. Compartir recursos.- Hacer que todos los usuarios que lo requieran compartan cualquier dispositivo conectado en toda la red, Sin importar su localización física.

6 APLICACIONES DE RED En la industria En la educación
Las aplicaciones de las computadoras requieren de varias combinaciones de ransferencia de datos, capacidad de multiprocesar,ara completar sus tareas, los servicios de red permiten a las computadoras compartir recursos usando aplicaciones especiales. Los sistemas Operativos de red son específicamente diseñados para administrar y proveer múltiples servicios. Cuando seleccionamos un sistema operativo de red se toma espacial atención para cada servicio de red y de las aplicaciones que se necesitan. También existe una amplia variedad de servicios que son: Servicios, archivo, impresión, mensajería, aplicaciones y Base de Datos.

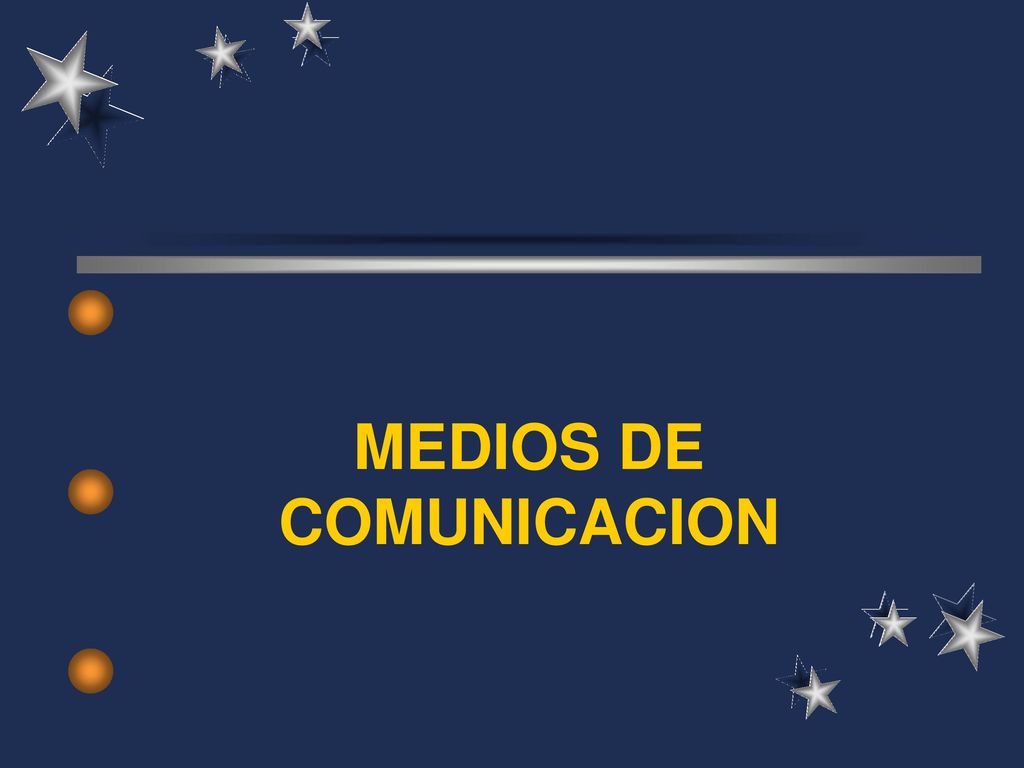

7 MEDIOS DE COMUNICACION

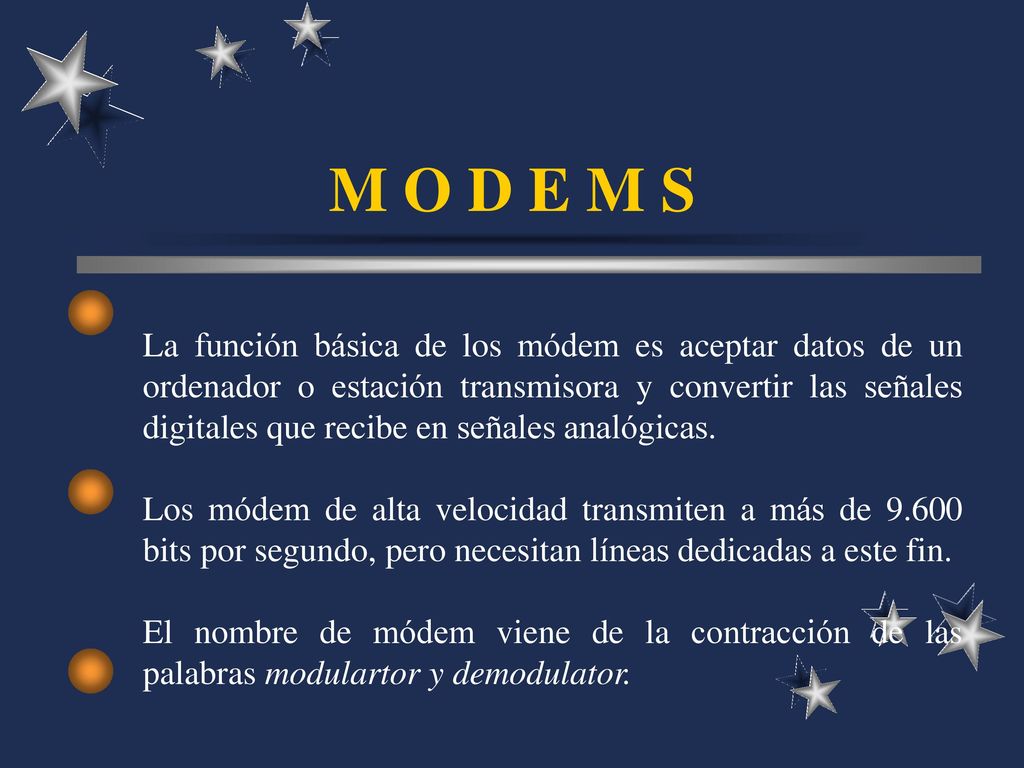

8 M O D E M S La función básica de los módem es aceptar datos de un ordenador o estación transmisora y convertir las señales digitales que recibe en señales analógicas. Los módem de alta velocidad transmiten a más de bits por segundo, pero necesitan líneas dedicadas a este fin. El nombre de módem viene de la contracción de las palabras modulartor y demodulator.

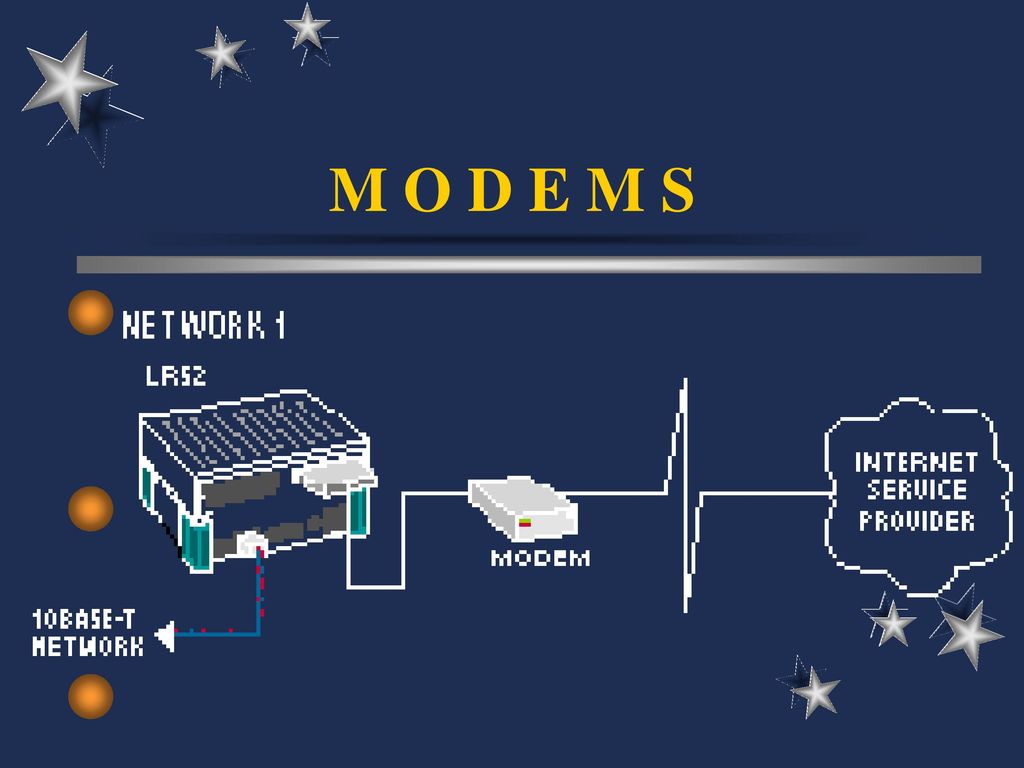

9 M O D E M S

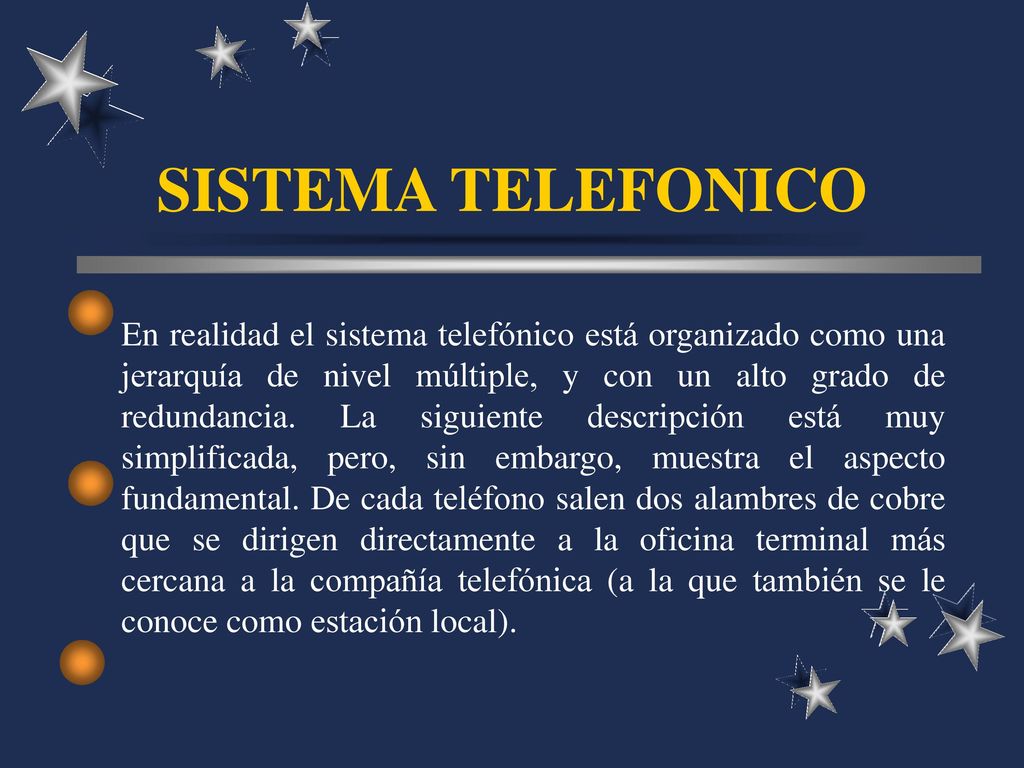

10 SISTEMA TELEFONICO En realidad el sistema telefónico está organizado como una jerarquía de nivel múltiple, y con un alto grado de redundancia. La siguiente descripción está muy simplificada, pero, sin embargo, muestra el aspecto fundamental. De cada teléfono salen dos alambres de cobre que se dirigen directamente a la oficina terminal más cercana a la compañía telefónica (a la que también se le conoce como estación local). En realidad el sistema telefónico está organizado como una jerarquía de nivel múltiple, y con un alto grado de redundancia. La siguiente descripción está muy simplificada, pero, sin embargo, muestra el aspecto fundamental. De cada teléfono salen dos alambres de cobre que se dirigen directamente a la oficina terminal más cercana a la compañía telefónica (a la que también se le conoce como estación local). Un conmutador telefónico de oficina el cual para hacer una llamada la primer persona marca el número deseado y el teléfono que esta conectado a un interruptor central se comunica con el interruptor con el cual desea actuar y se intenta la conexión, y si el otro extremo esta desocupada termina el proceso y la conversación.

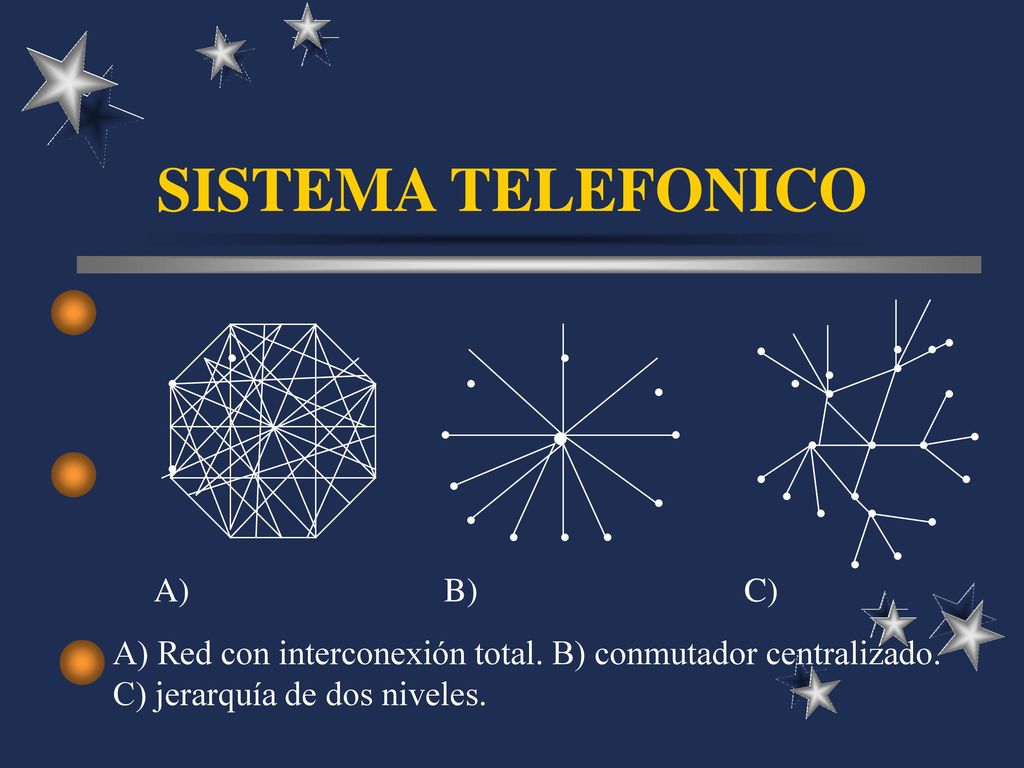

11 . . . . . . . . . . . SISTEMA TELEFONICO A) B) C)
A) Red con interconexión total. B) conmutador centralizado. C) jerarquía de dos niveles.

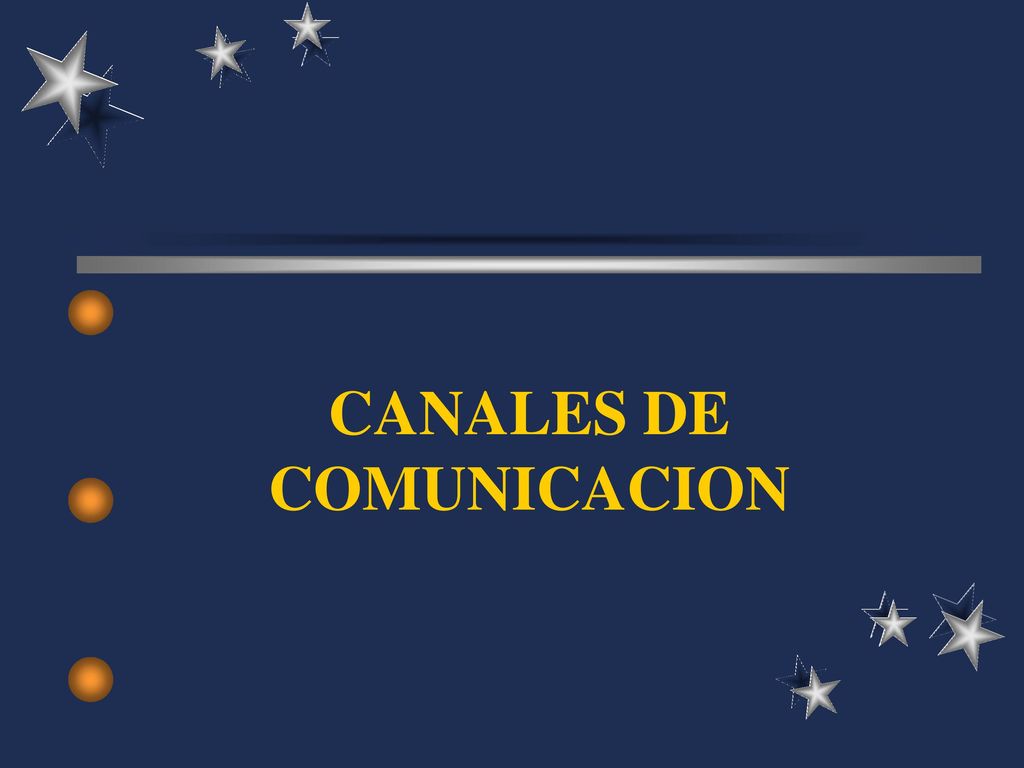

12 CANALES DE COMUNICACION

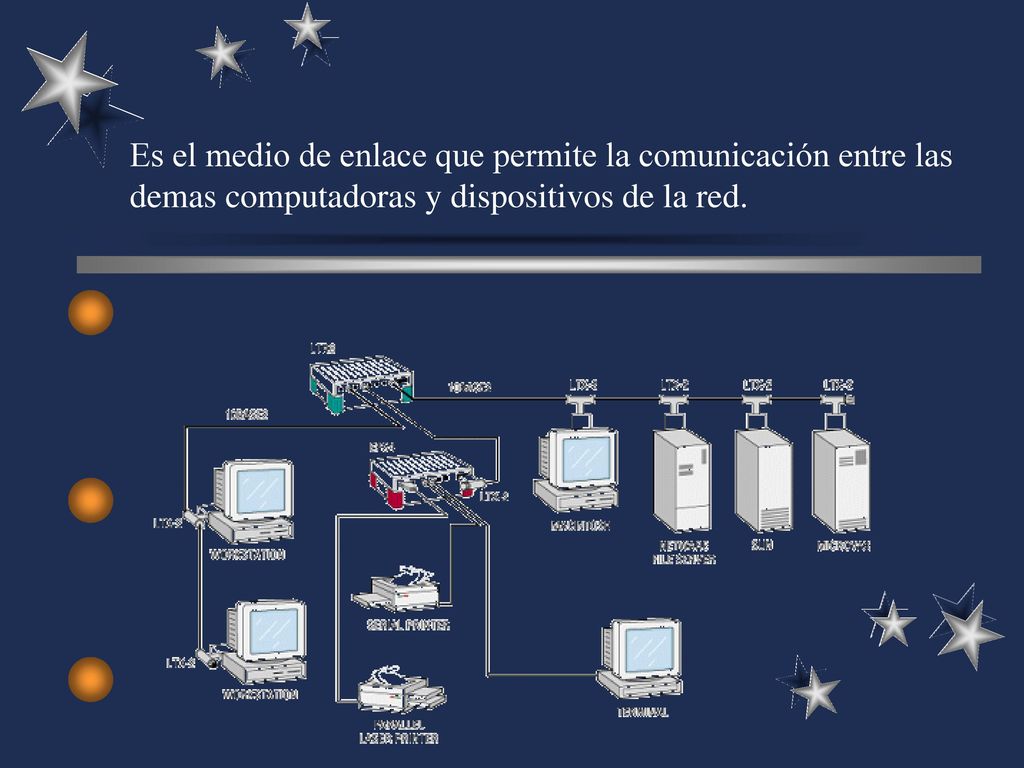

13 Es el medio de enlace que permite la comunicación entre las demas computadoras y dispositivos de la red.

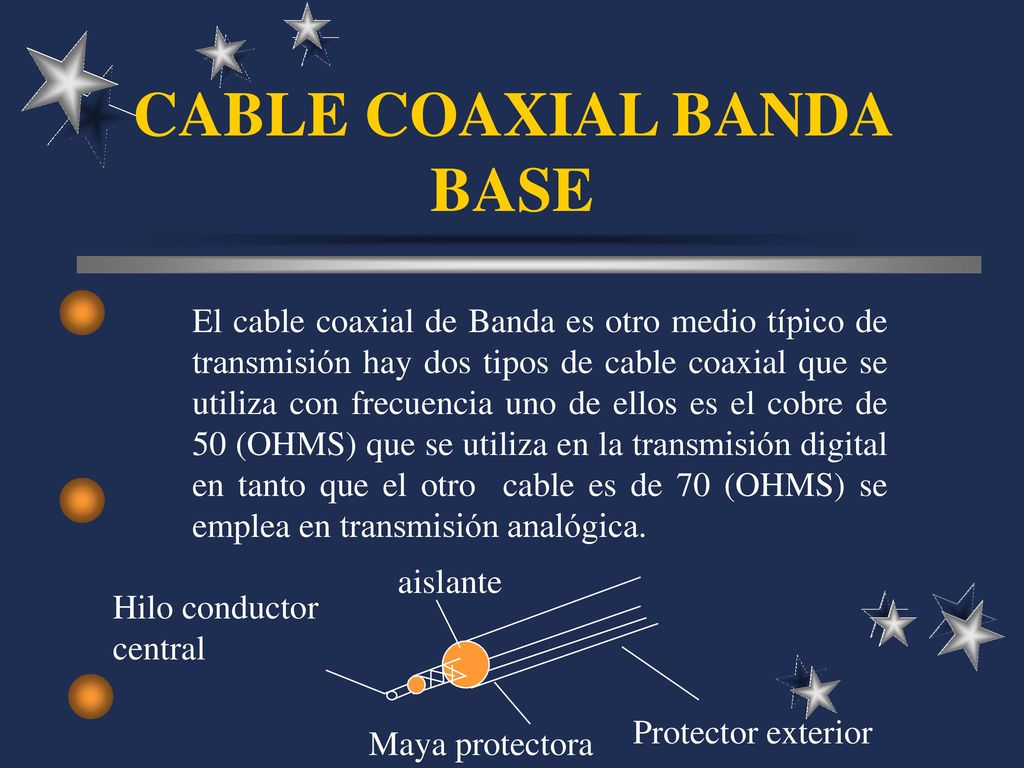

14 CABLE COAXIAL BANDA BASE
El cable coaxial de Banda es otro medio típico de transmisión hay dos tipos de cable coaxial que se utiliza con frecuencia uno de ellos es el cobre de 50 (OHMS) que se utiliza en la transmisión digital en tanto que el otro cable es de 70 (OHMS) se emplea en transmisión analógica. aislante Hilo conductor central Protector exterior Maya protectora

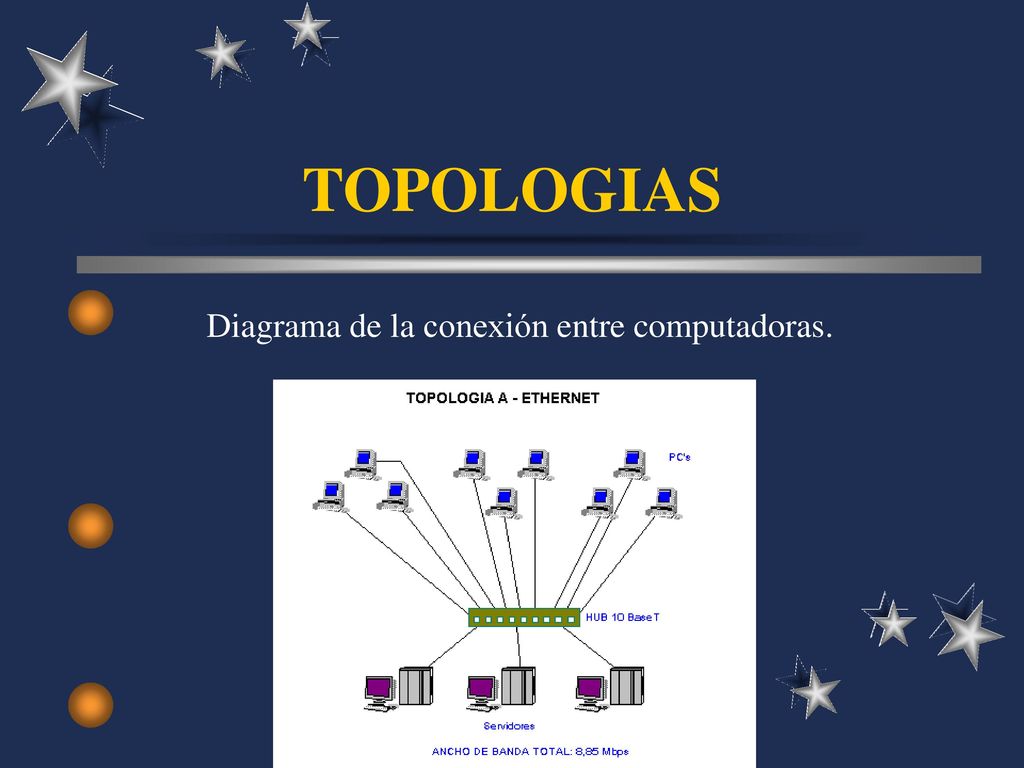

15 TOPOLOGIAS Diagrama de la conexión entre computadoras.

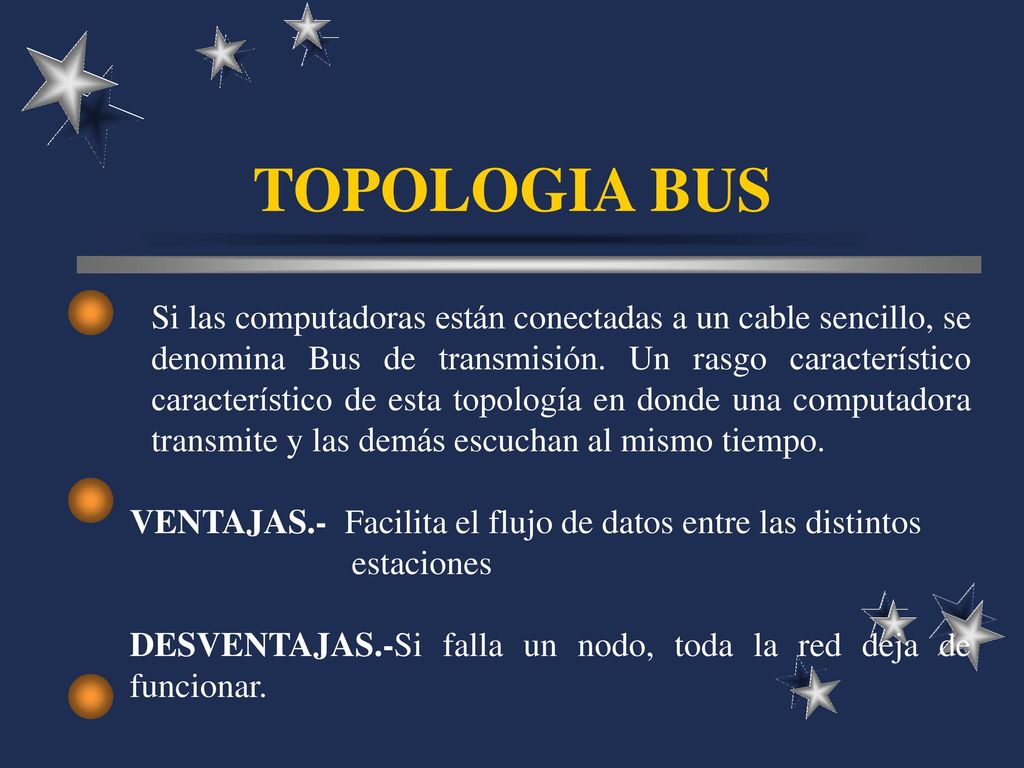

16 TOPOLOGIA BUS Si las computadoras están conectadas a un cable sencillo, se denomina Bus de transmisión. Un rasgo característico característico de esta topología en donde una computadora transmite y las demás escuchan al mismo tiempo. VENTAJAS.- Facilita el flujo de datos entre las distintos estaciones DESVENTAJAS.-Si falla un nodo, toda la red deja de funcionar.

17 TOPOLOGIA DE BUS

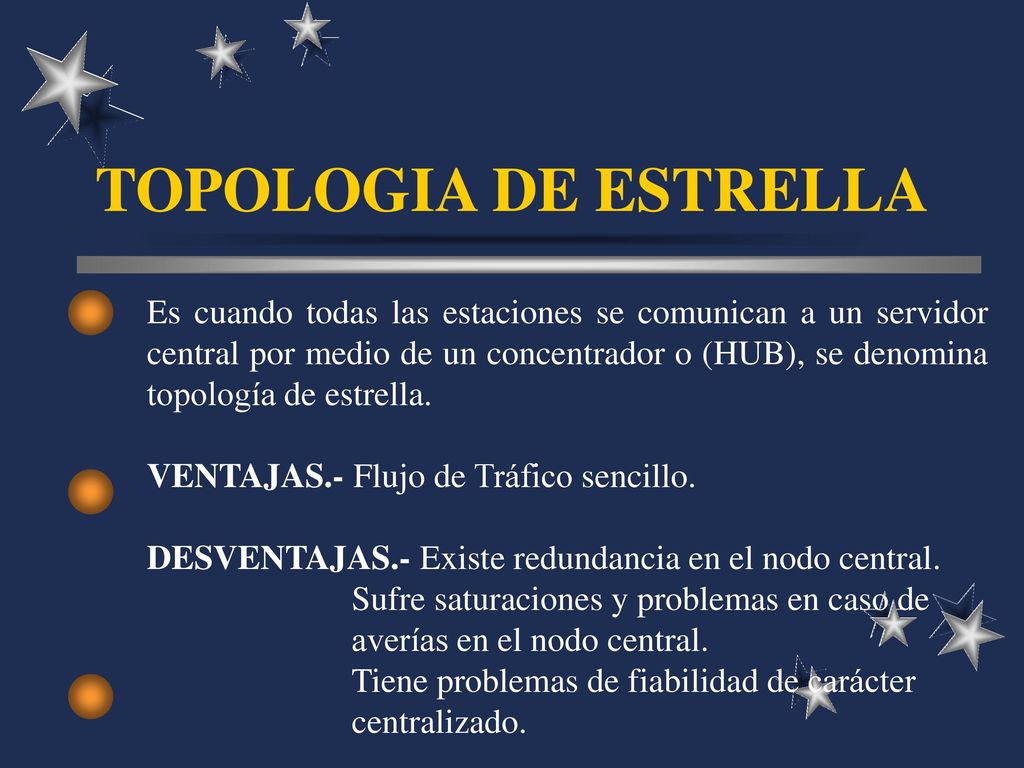

18 TOPOLOGIA DE ESTRELLA Es cuando todas las estaciones se comunican a un servidor central por medio de un concentrador o (HUB), se denomina topología de estrella. VENTAJAS.- Flujo de Tráfico sencillo. DESVENTAJAS.- Existe redundancia en el nodo central. Sufre saturaciones y problemas en caso de averías en el nodo central. Tiene problemas de fiabilidad de carácter centralizado.

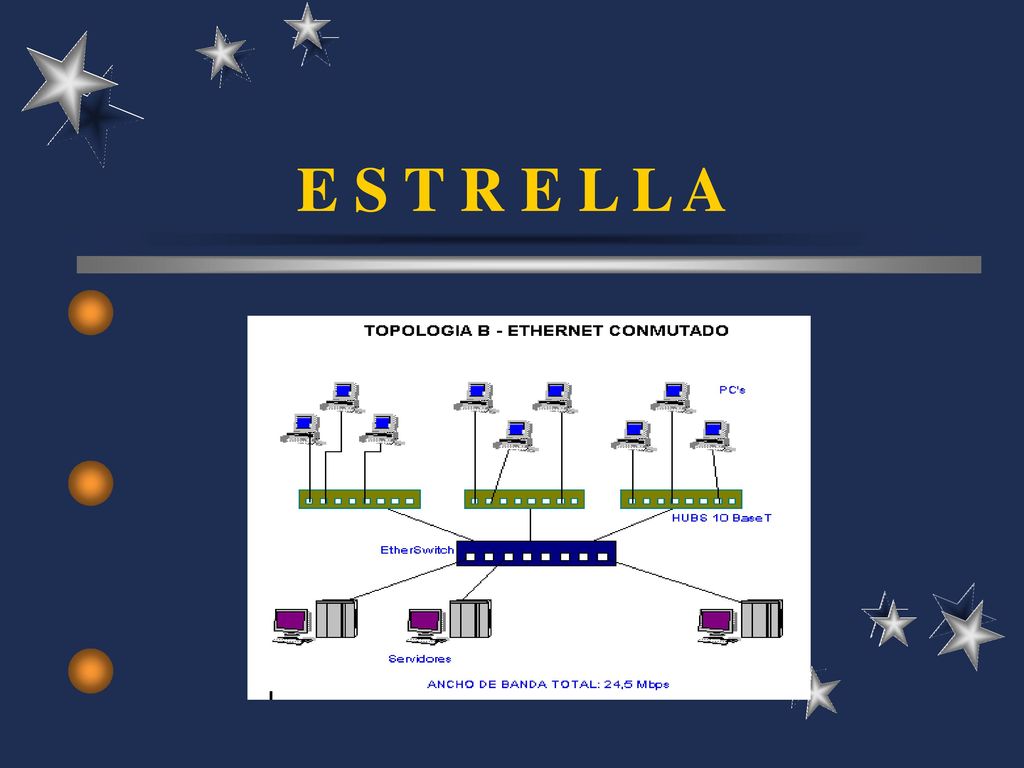

19 E S T R E L L A

20 TOPOLOGIA DE ANILLO Son similares a los Bus de transmisión pero los medios que interconectan las computadoras forman un circulo. VENTAJAS.- Casi no hay embotellamientos . Cada componente acepta datos y lo envía al siguiente nodo. Utilización de canales de seguridad. DESVENTAJAS.- Todos los componentes están unidos por un mismo canal. Si falla un canal entre dos nodos toda la red se interrumpe.

21 TOPOLOGIA DE ANILLO

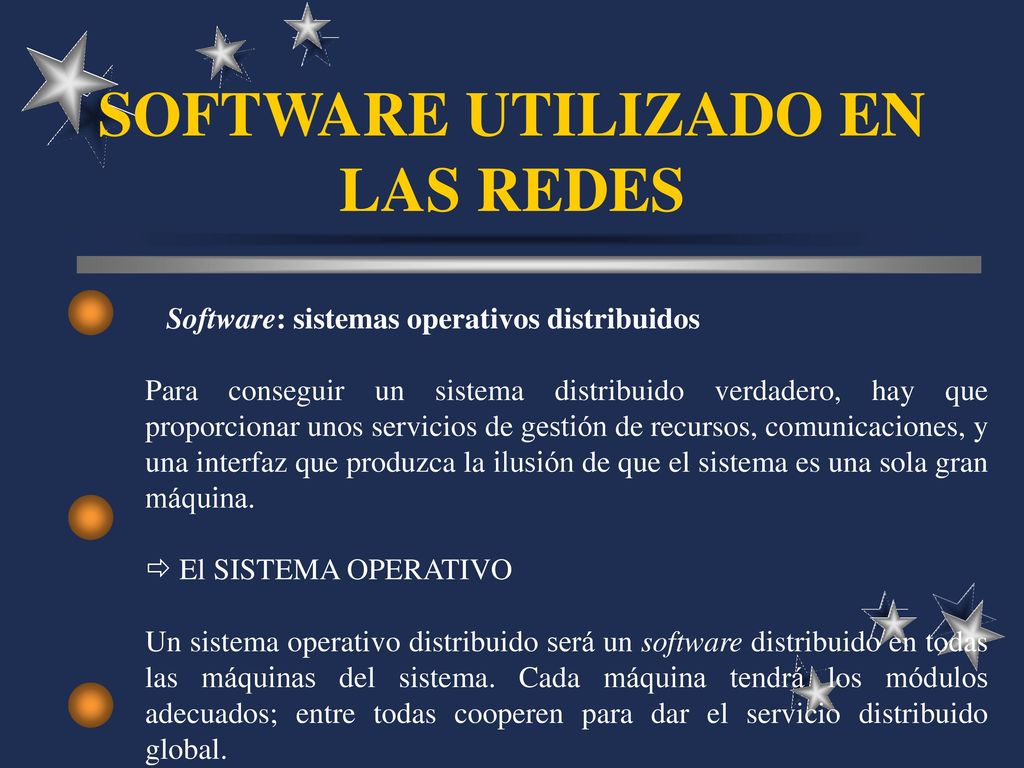

22 SOFTWARE UTILIZADO EN LAS REDES
Software: sistemas operativos distribuidos Para conseguir un sistema distribuido verdadero, hay que proporcionar unos servicios de gestión de recursos, comunicaciones, y una interfaz que produzca la ilusión de que el sistema es una sola gran máquina.  El SISTEMA OPERATIVO Un sistema operativo distribuido será un software distribuido en todas las máquinas del sistema. Cada máquina tendrá los módulos adecuados; entre todas cooperen para dar el servicio distribuido global.

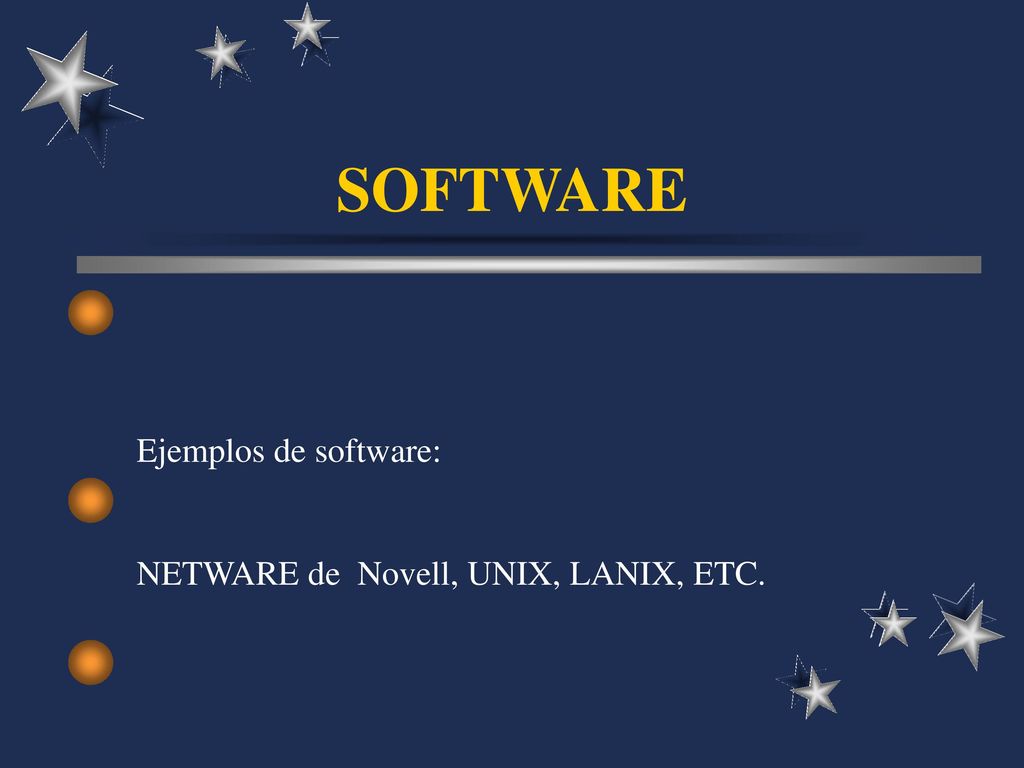

23 SOFTWARE Ejemplos de software: NETWARE de Novell, UNIX, LANIX, ETC.

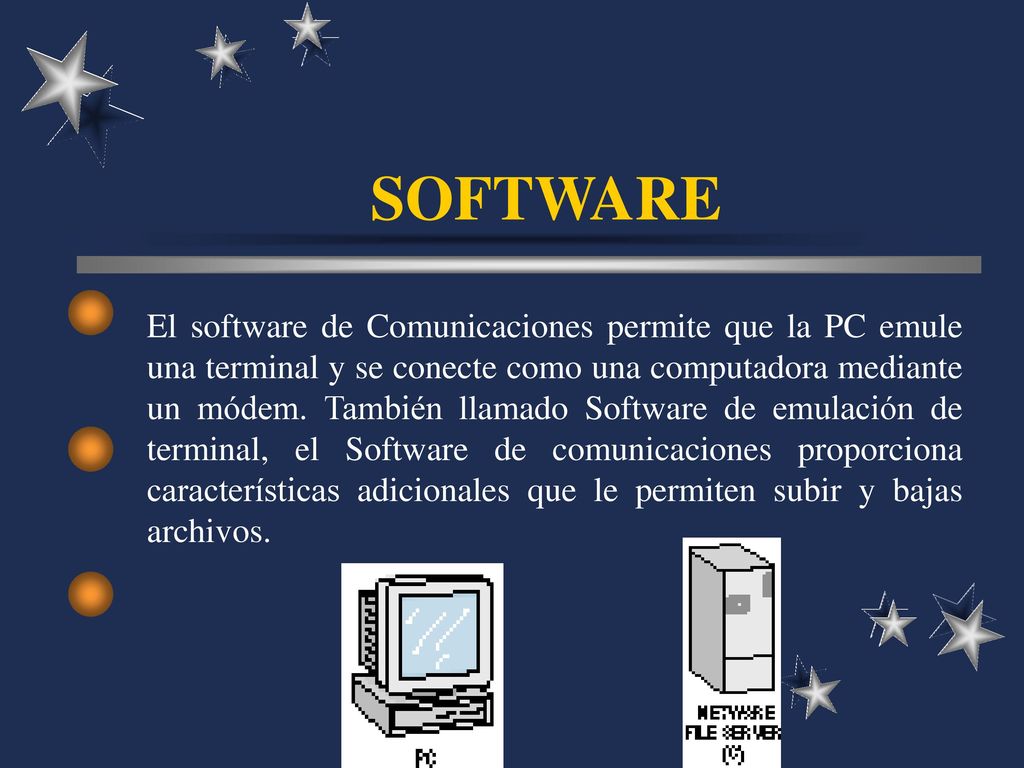

24 SOFTWARE El software de Comunicaciones permite que la PC emule una terminal y se conecte como una computadora mediante un módem. También llamado Software de emulación de terminal, el Software de comunicaciones proporciona características adicionales que le permiten subir y bajas archivos.

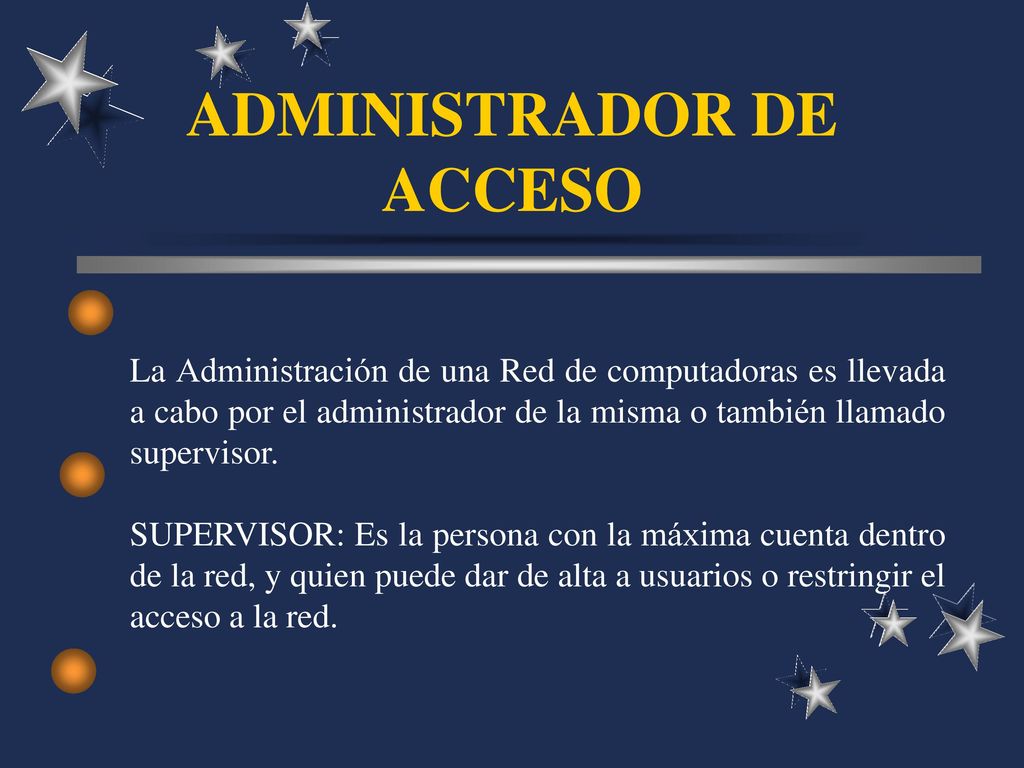

25 ADMINISTRADOR DE ACCESO
La Administración de una Red de computadoras es llevada a cabo por el administrador de la misma o también llamado supervisor. SUPERVISOR: Es la persona con la máxima cuenta dentro de la red, y quien puede dar de alta a usuarios o restringir el acceso a la red.

26 INSTALACION DE UNA RED (LAN)

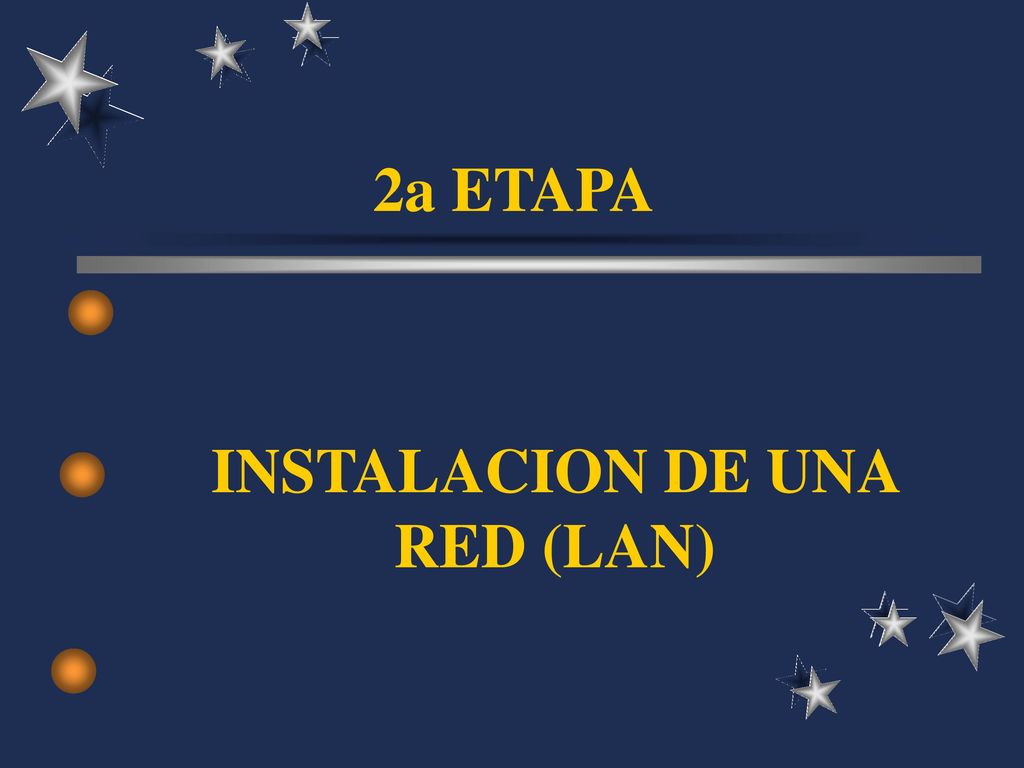

2a ETAPA INSTALACION DE UNA RED (LAN)

27 COMPONENTES DE UNA RED

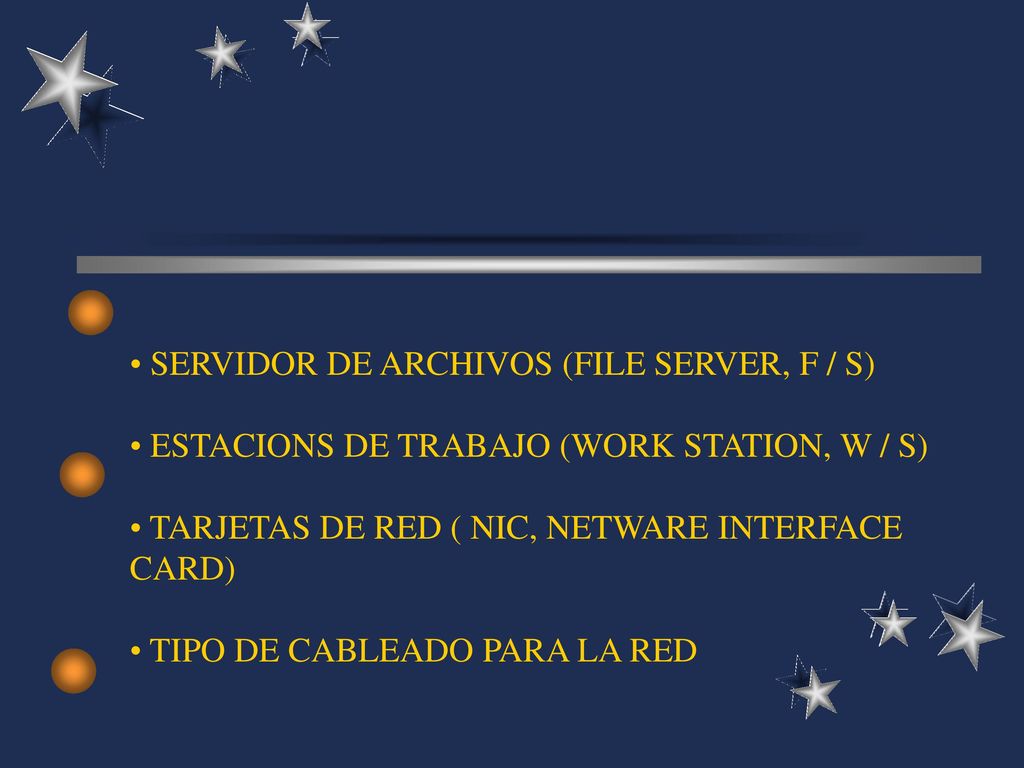

28 SERVIDOR DE ARCHIVOS (FILE SERVER, F / S)
ESTACIONS DE TRABAJO (WORK STATION, W / S) TARJETAS DE RED ( NIC, NETWARE INTERFACE CARD) TIPO DE CABLEADO PARA LA RED

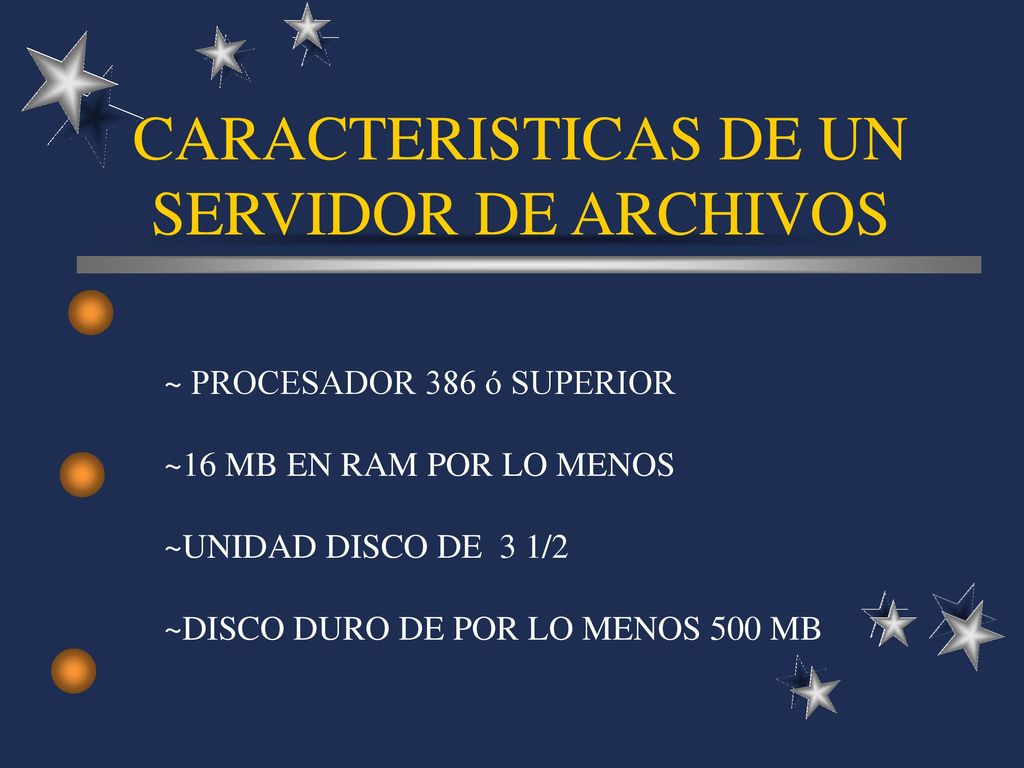

29 CARACTERISTICAS DE UN SERVIDOR DE ARCHIVOS
PROCESADOR 386 ó SUPERIOR 16 MB EN RAM POR LO MENOS UNIDAD DISCO DE 3 1/2 DISCO DURO DE POR LO MENOS 500 MB

30 SERVIDOR DE ARCHIVOS TAMBIEN LLAMADO COMO : FILE SERVER ( F / S )

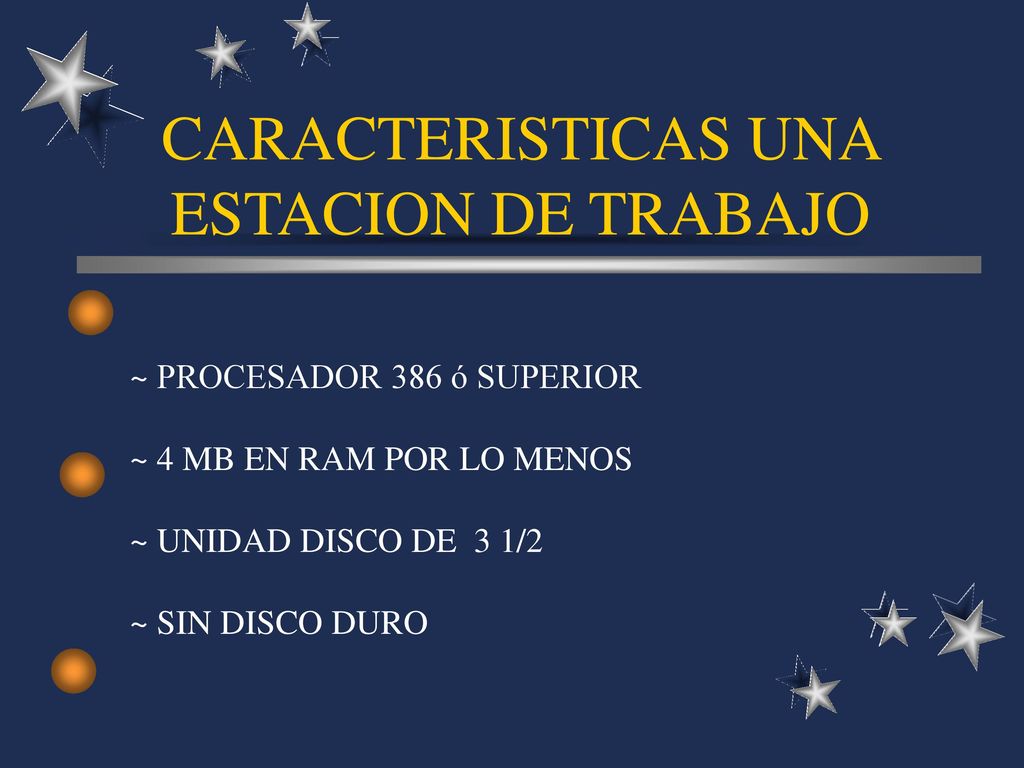

31 CARACTERISTICAS UNA ESTACION DE TRABAJO
PROCESADOR 386 ó SUPERIOR 4 MB EN RAM POR LO MENOS UNIDAD DISCO DE 3 1/2 SIN DISCO DURO

32 ESTACIONES DE TRABAJO TAMBIEN LLAMADO COMO : WORK STATION ( W / S )

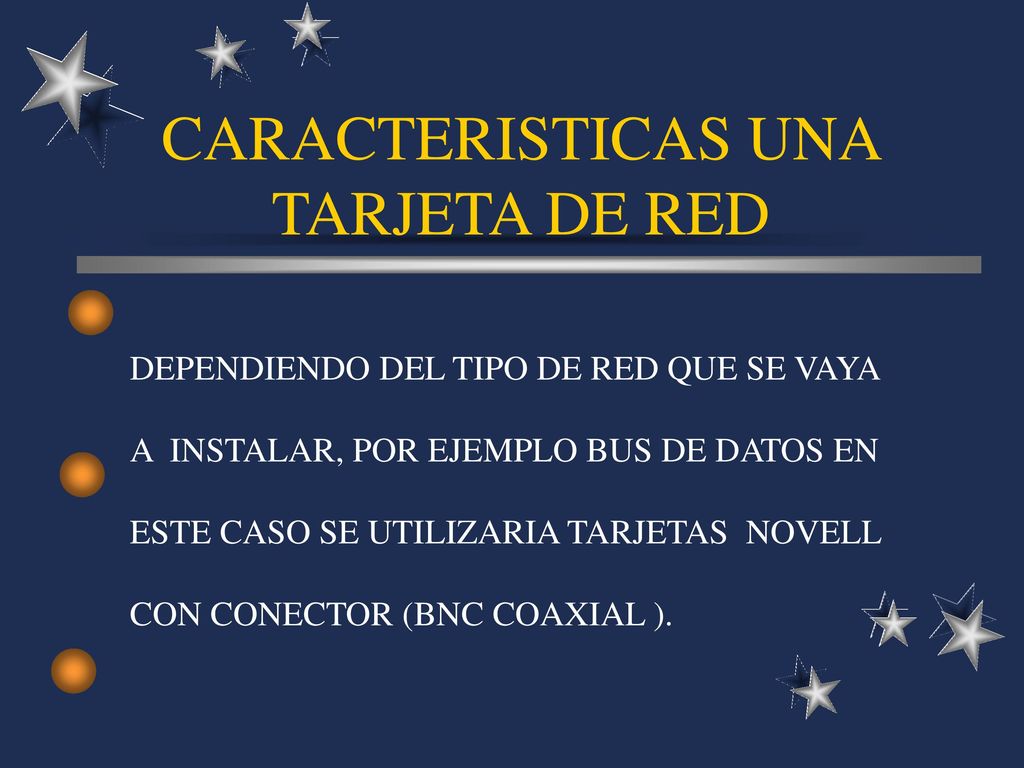

33 CARACTERISTICAS UNA TARJETA DE RED
DEPENDIENDO DEL TIPO DE RED QUE SE VAYA A INSTALAR, POR EJEMPLO BUS DE DATOS EN ESTE CASO SE UTILIZARIA TARJETAS NOVELL CON CONECTOR (BNC COAXIAL ).

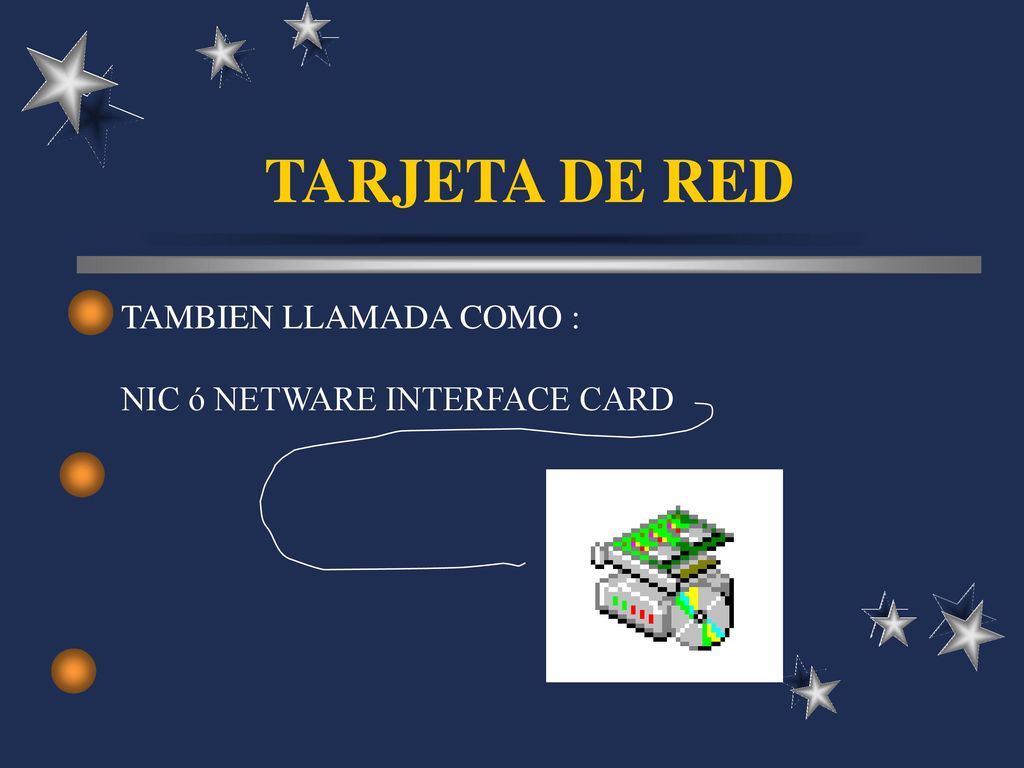

34 TARJETA DE RED TAMBIEN LLAMADA COMO : NIC ó NETWARE INTERFACE CARD

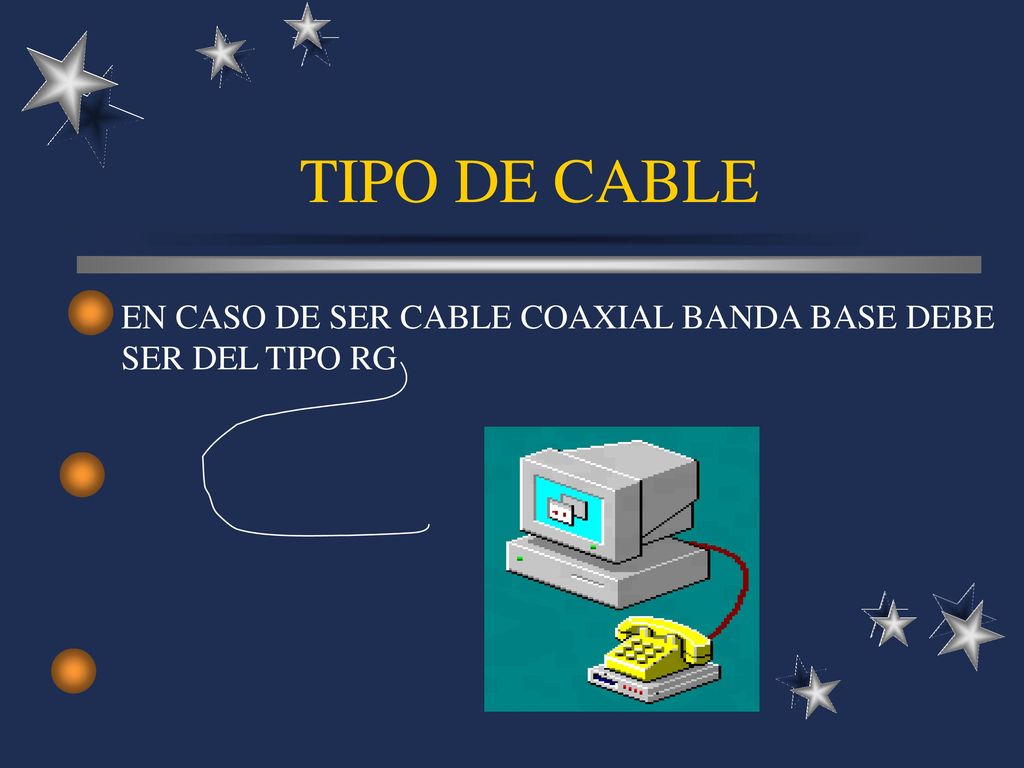

35 TIPO DE CABLE EN CASO DE SER CABLE COAXIAL BANDA BASE DEBE
SER DEL TIPO RG
