1 LAN, MAN Y WAM TELEPROCESOS

2 Medina López Irma Catalina Estrada Hernández Erika Liliana
Integrantes: Medina López Irma Catalina Estrada Hernández Erika Liliana Ramírez Romo Carlos

3 Importancia de la comunicación

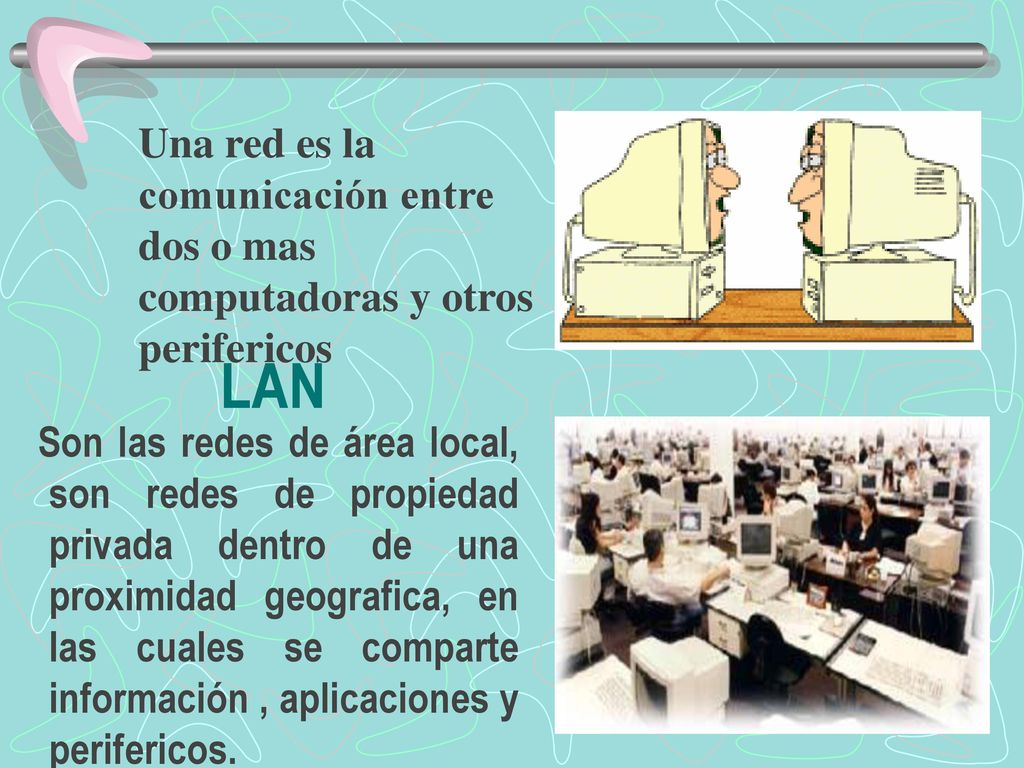

4 Una red es la comunicación entre dos o mas computadoras y otros perifericos
LAN Son las redes de área local, son redes de propiedad privada dentro de una proximidad geografica, en las cuales se comparte información , aplicaciones y perifericos.

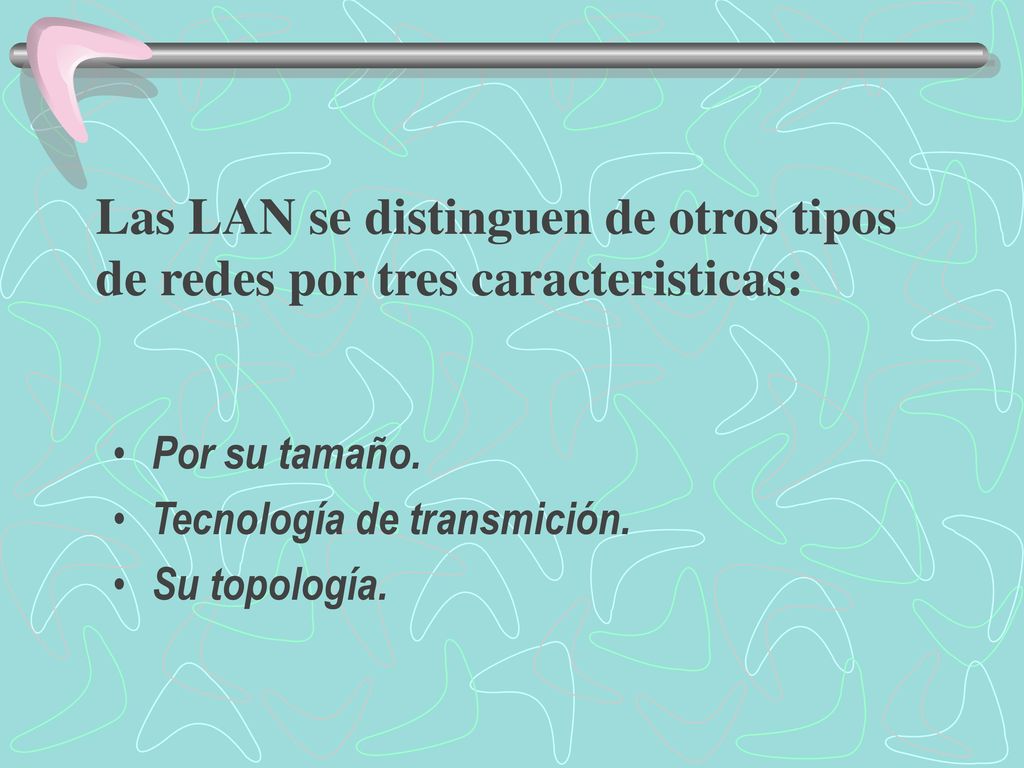

5 Las LAN se distinguen de otros tipos de redes por tres caracteristicas:
Por su tamaño. Tecnología de transmición. Su topología.

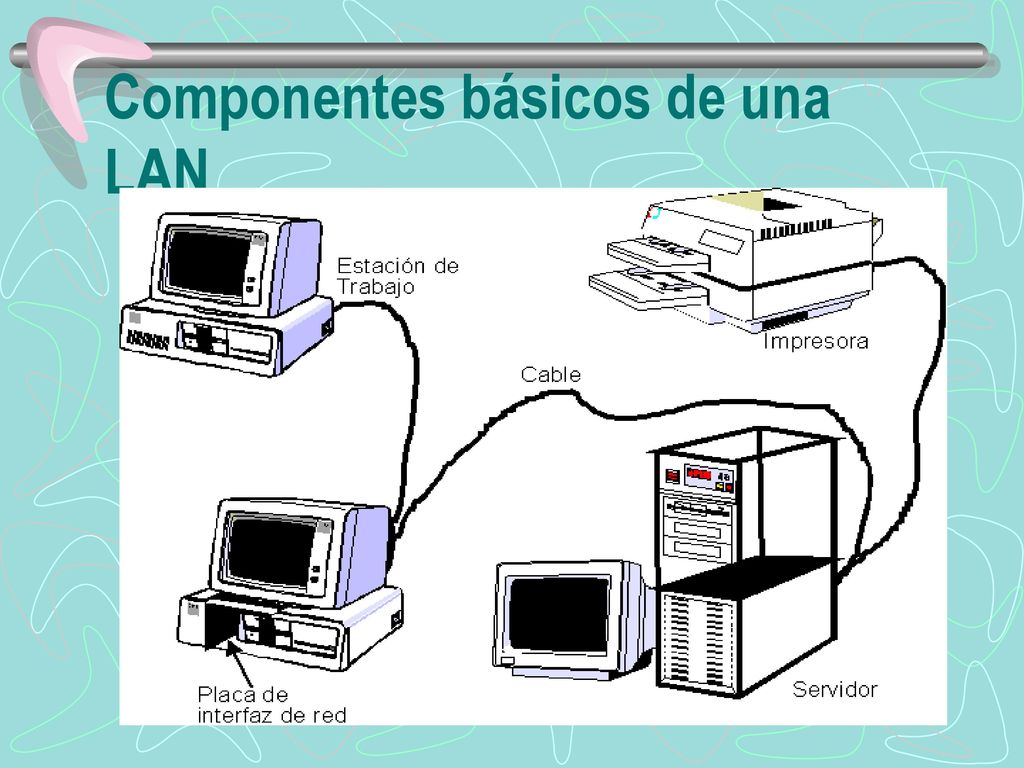

6 Componentes básicos de una LAN

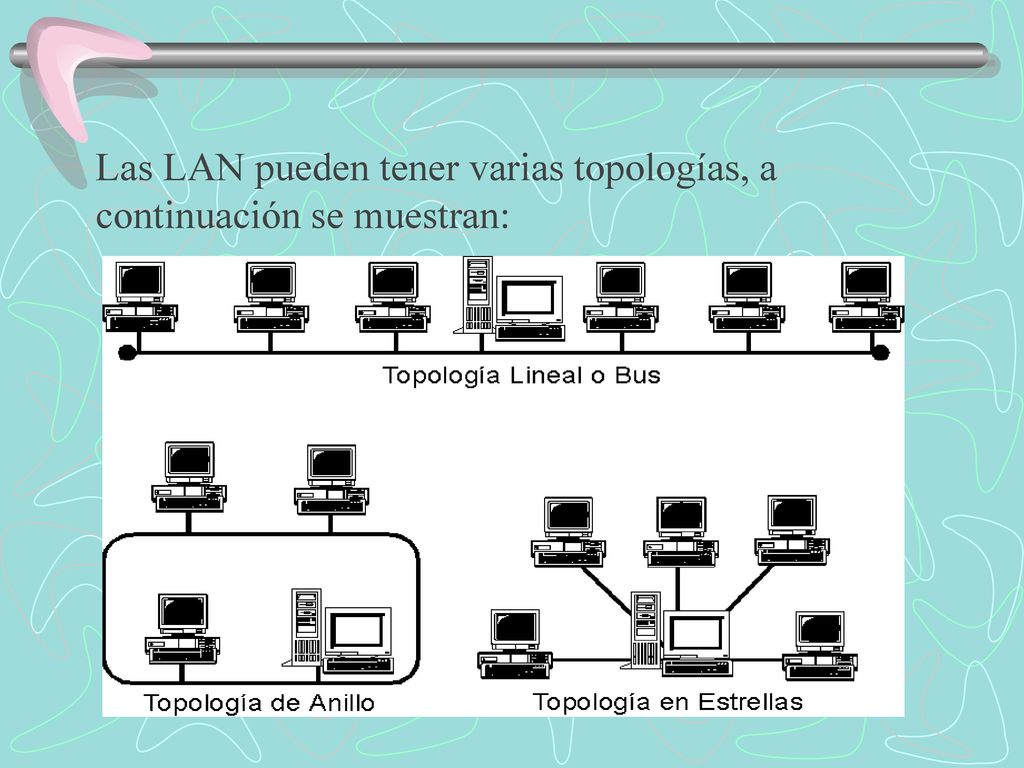

7 Las LAN pueden tener varias topologías, a continuación se muestran:

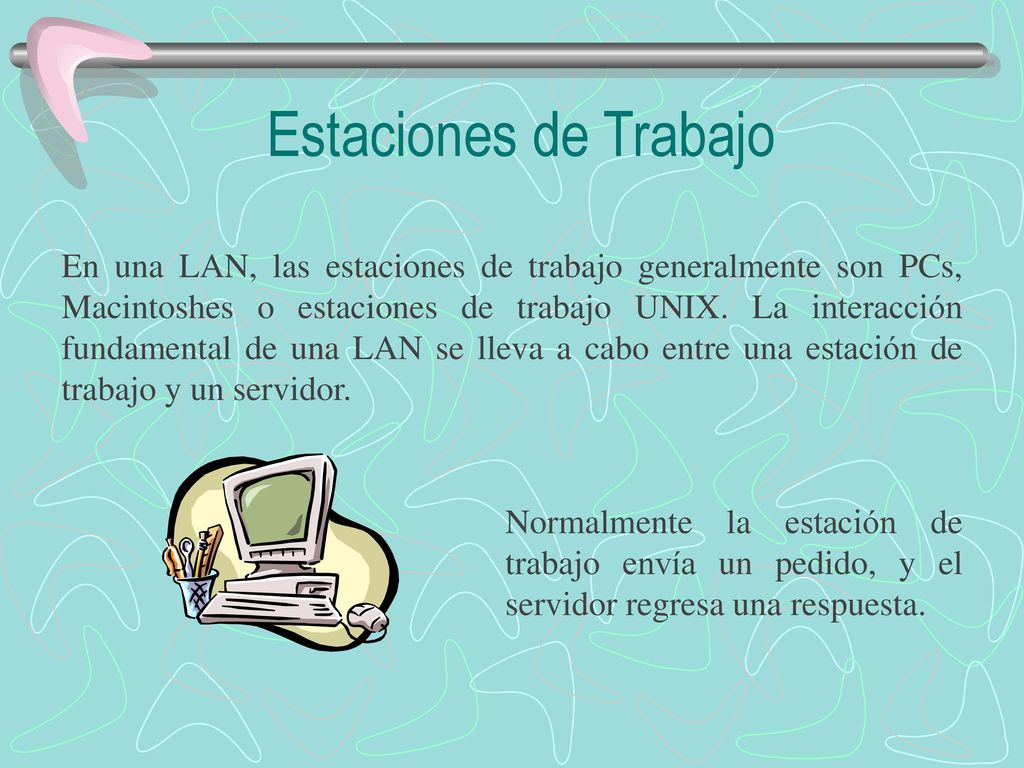

8 Estaciones de Trabajo En una LAN, las estaciones de trabajo generalmente son PCs, Macintoshes o estaciones de trabajo UNIX. La interacción fundamental de una LAN se lleva a cabo entre una estación de trabajo y un servidor. Normalmente la estación de trabajo envía un pedido, y el servidor regresa una respuesta.

9 Servidores Un servidor de archivo es normalmente una computadora que esta dedicada a proporcionar servicios de archivo e impresión a las estaciones de trabajo de una red Actualmente un servidor puede ser una minicomputadora o un procesador central. Los servidores proporcionan las siguientes funciones: Control de tráfico Seguridad Almacenamiento de datos

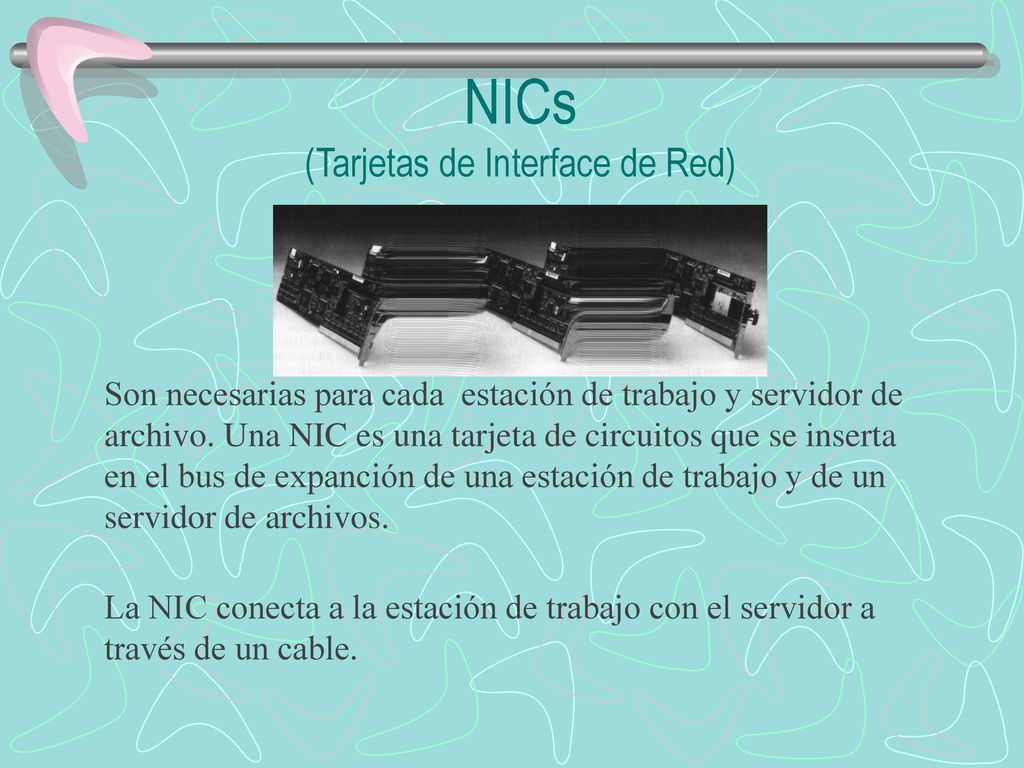

10 NICs (Tarjetas de Interface de Red)
Son necesarias para cada estación de trabajo y servidor de archivo. Una NIC es una tarjeta de circuitos que se inserta en el bus de expanción de una estación de trabajo y de un servidor de archivos. La NIC conecta a la estación de trabajo con el servidor a través de un cable.

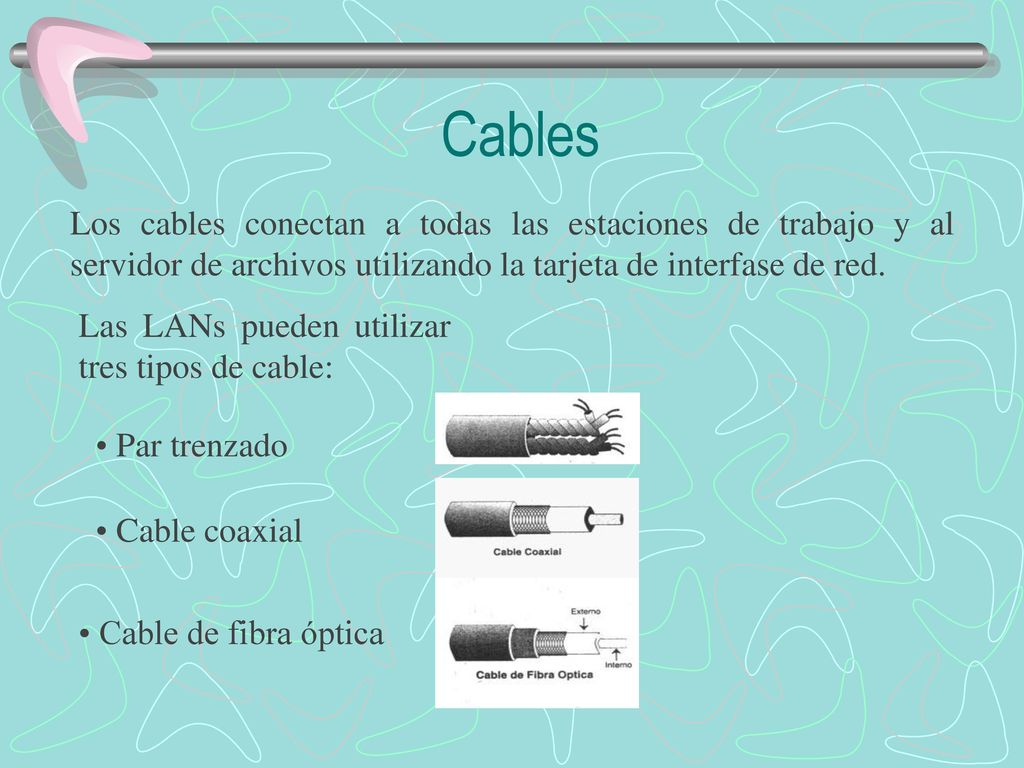

11 Cables Los cables conectan a todas las estaciones de trabajo y al servidor de archivos utilizando la tarjeta de interfase de red. Las LANs pueden utilizar tres tipos de cable: Par trenzado Cable coaxial Cable de fibra óptica

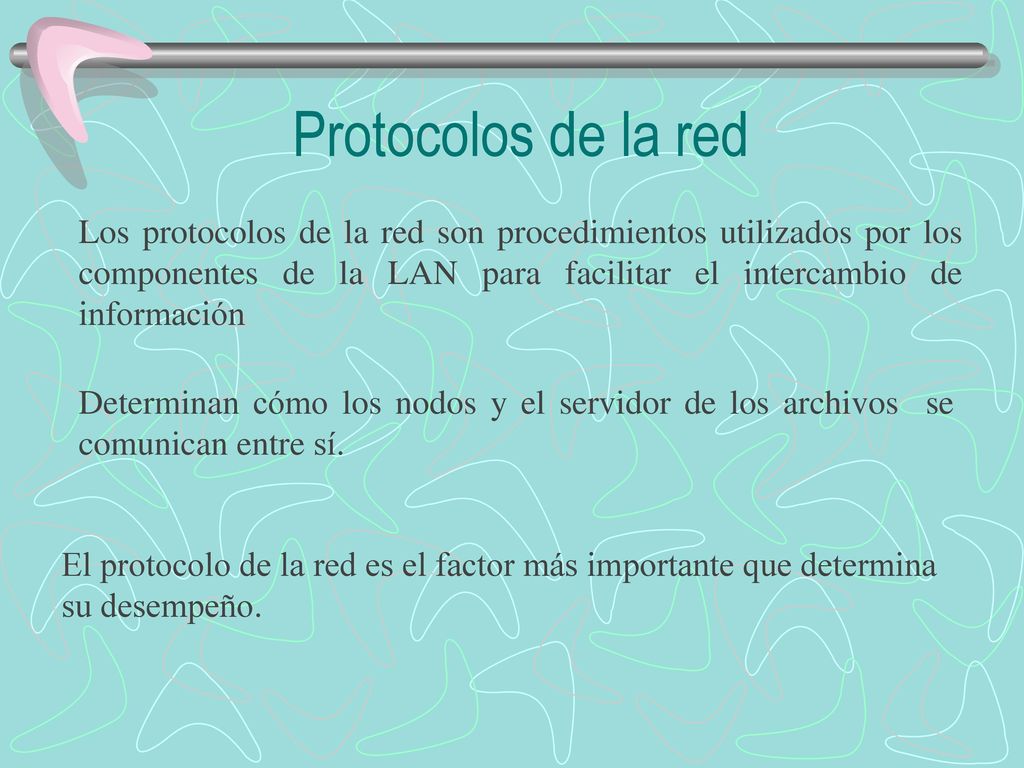

12 Protocolos de la red Los protocolos de la red son procedimientos utilizados por los componentes de la LAN para facilitar el intercambio de información Determinan cómo los nodos y el servidor de los archivos se comunican entre sí. El protocolo de la red es el factor más importante que determina su desempeño.

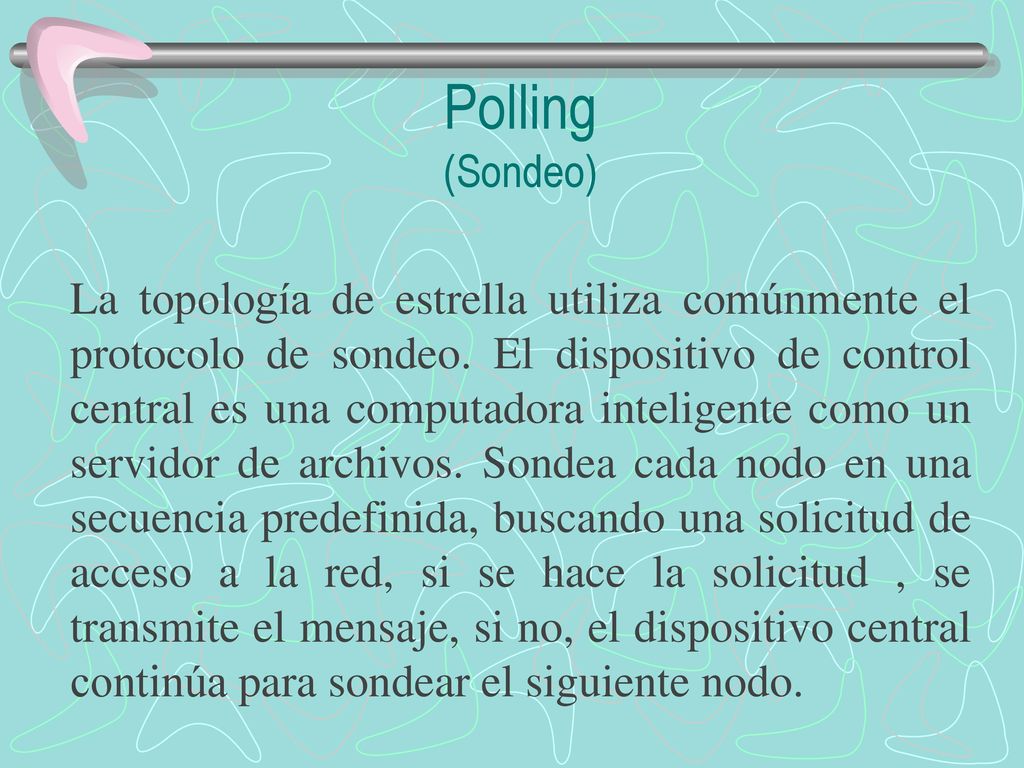

13 Polling (Sondeo) La topología de estrella utiliza comúnmente el protocolo de sondeo. El dispositivo de control central es una computadora inteligente como un servidor de archivos. Sondea cada nodo en una secuencia predefinida, buscando una solicitud de acceso a la red, si se hace la solicitud , se transmite el mensaje, si no, el dispositivo central continúa para sondear el siguiente nodo.

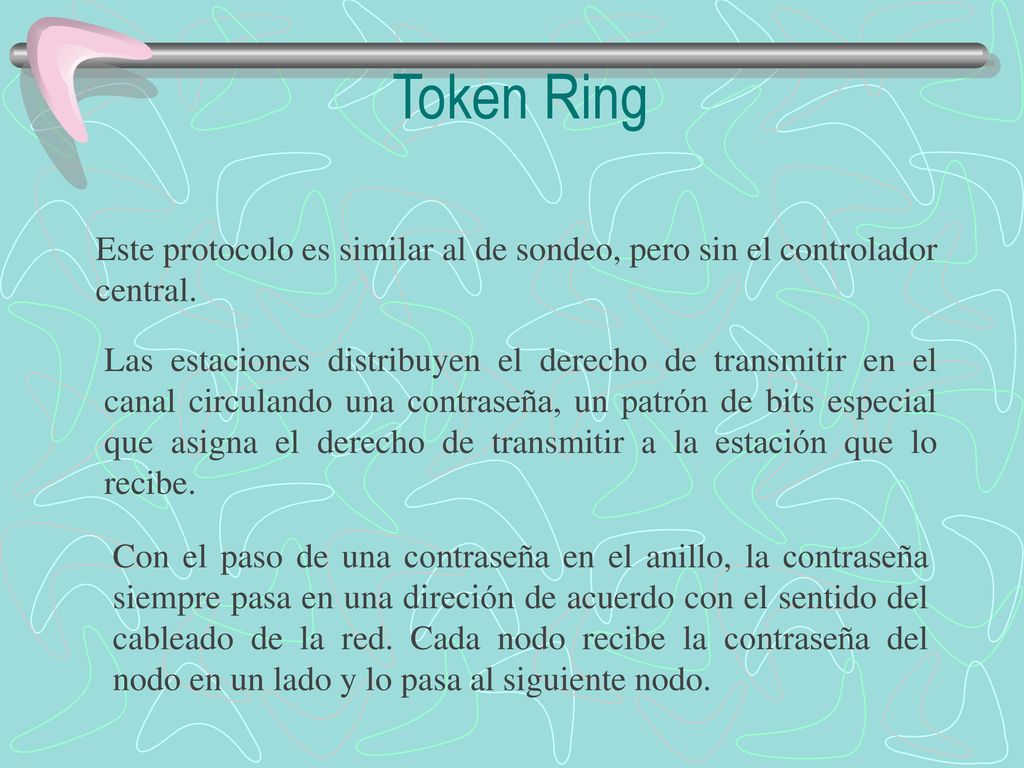

14 Token Ring Este protocolo es similar al de sondeo, pero sin el controlador central. Las estaciones distribuyen el derecho de transmitir en el canal circulando una contraseña, un patrón de bits especial que asigna el derecho de transmitir a la estación que lo recibe. Con el paso de una contraseña en el anillo, la contraseña siempre pasa en una direción de acuerdo con el sentido del cableado de la red. Cada nodo recibe la contraseña del nodo en un lado y lo pasa al siguiente nodo.

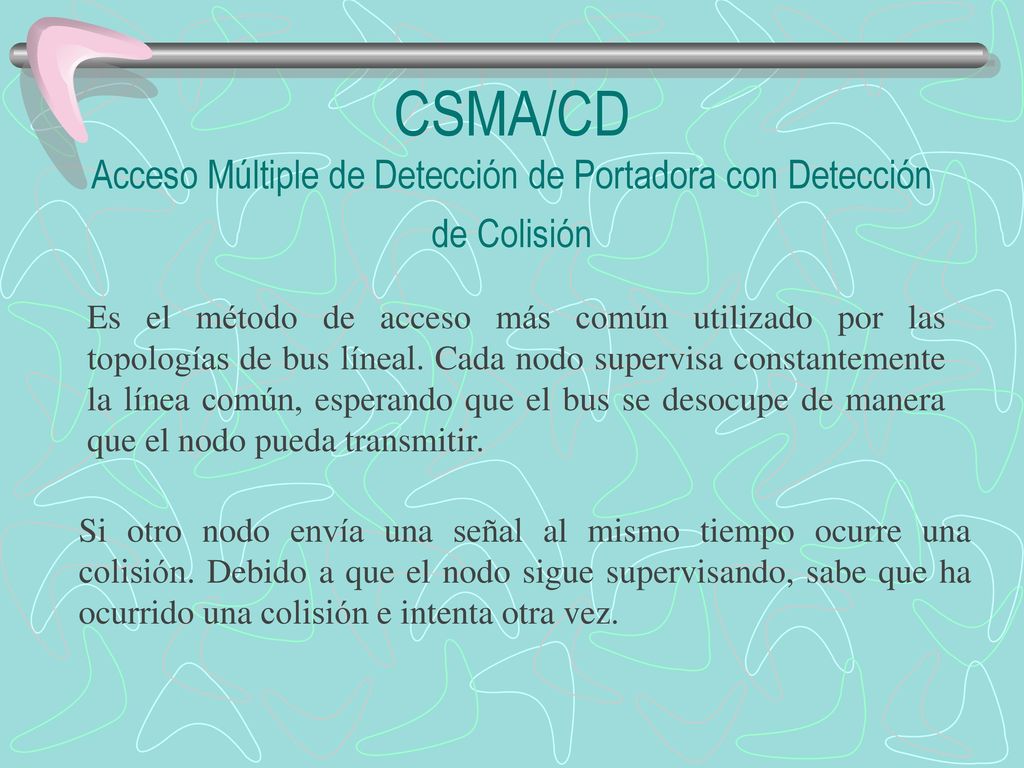

15 CSMA/CD Acceso Múltiple de Detección de Portadora con Detección de Colisión
Es el método de acceso más común utilizado por las topologías de bus líneal. Cada nodo supervisa constantemente la línea común, esperando que el bus se desocupe de manera que el nodo pueda transmitir. Si otro nodo envía una señal al mismo tiempo ocurre una colisión. Debido a que el nodo sigue supervisando, sabe que ha ocurrido una colisión e intenta otra vez.

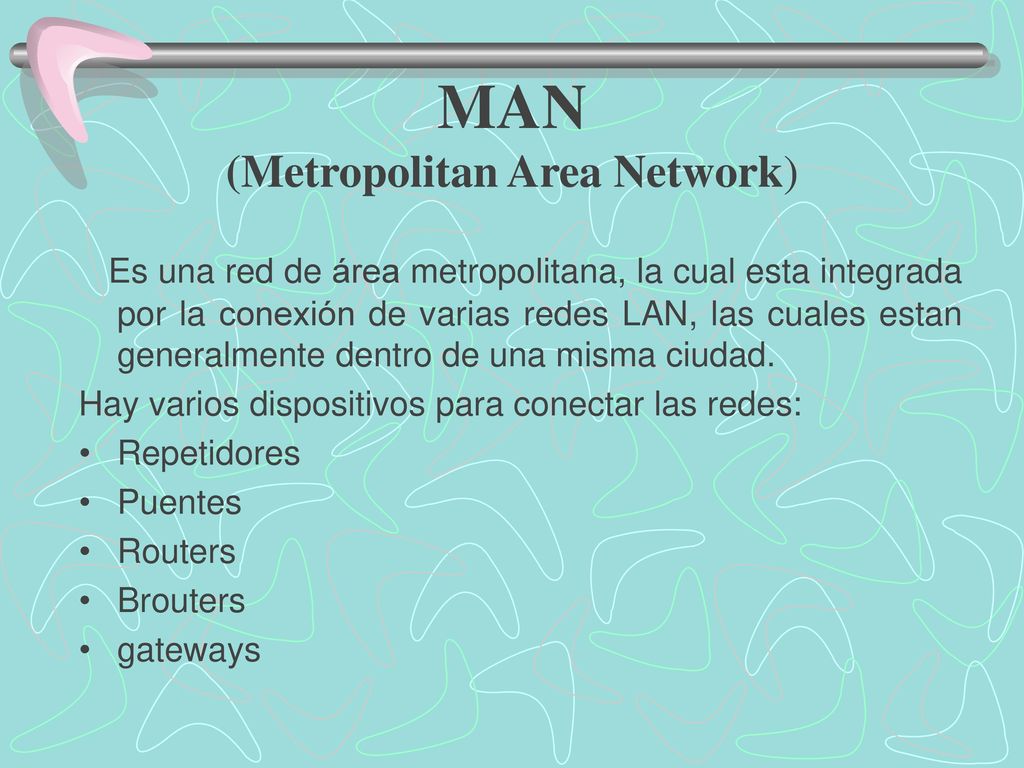

16 MAN (Metropolitan Area Network)
Es una red de área metropolitana, la cual esta integrada por la conexión de varias redes LAN, las cuales estan generalmente dentro de una misma ciudad. Hay varios dispositivos para conectar las redes: Repetidores Puentes Routers Brouters gateways

17 Puede manejar datos y voz, e incluso podría estar realacionada con la red de televisión por cable local

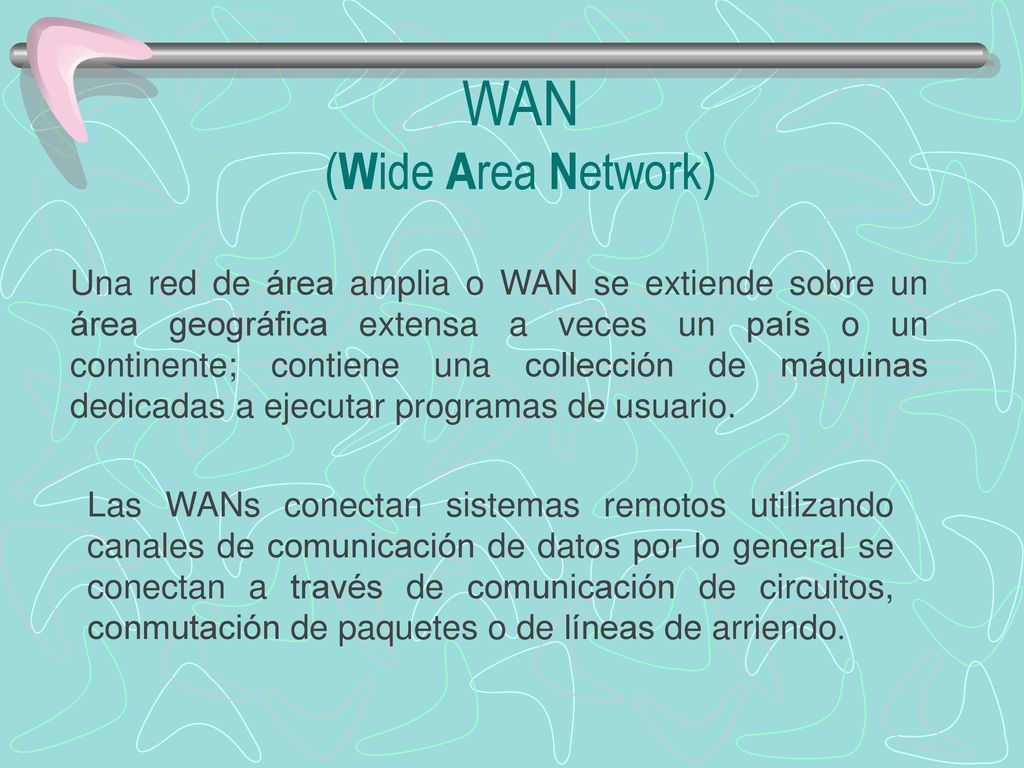

18 WAN (Wide Area Network)
Una red de área amplia o WAN se extiende sobre un área geográfica extensa a veces un país o un continente; contiene una collección de máquinas dedicadas a ejecutar programas de usuario. Las WANs conectan sistemas remotos utilizando canales de comunicación de datos por lo general se conectan a través de comunicación de circuitos, conmutación de paquetes o de líneas de arriendo.

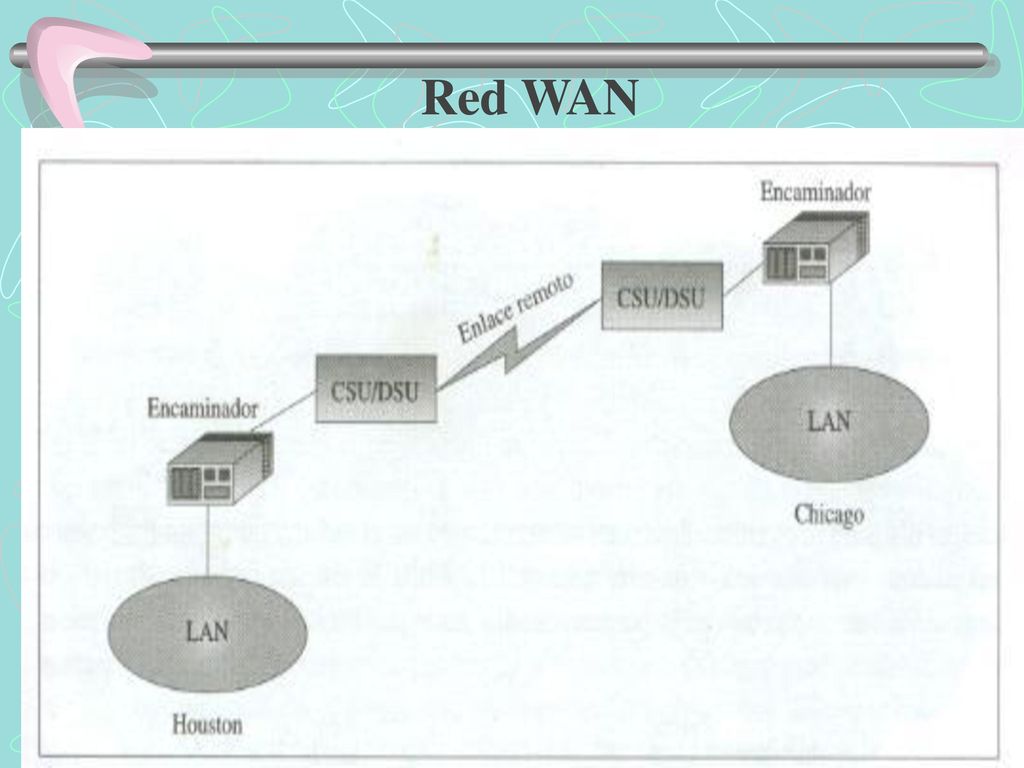

19 Red WAN

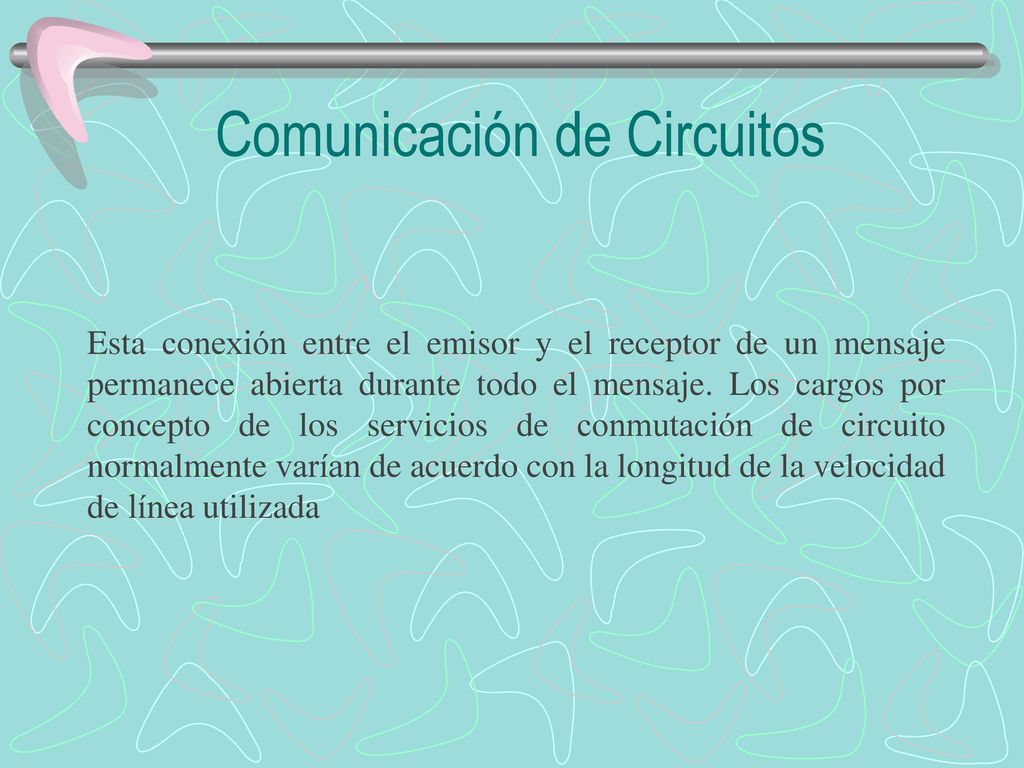

20 Comunicación de Circuitos
Esta conexión entre el emisor y el receptor de un mensaje permanece abierta durante todo el mensaje. Los cargos por concepto de los servicios de conmutación de circuito normalmente varían de acuerdo con la longitud de la velocidad de línea utilizada

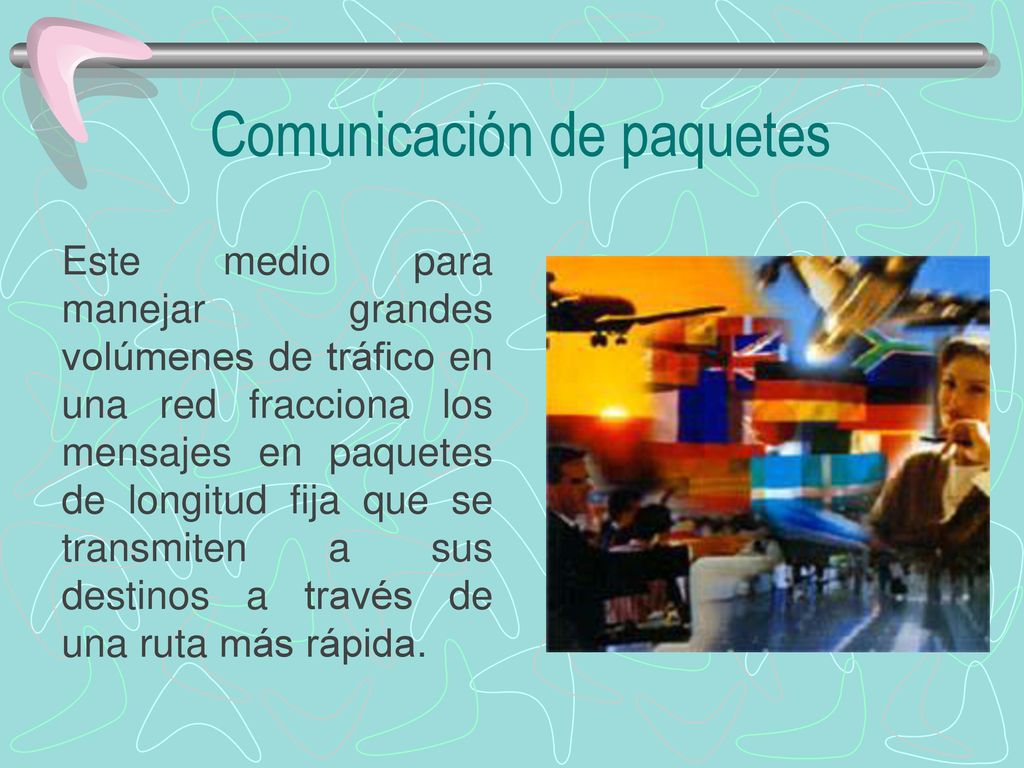

21 Comunicación de paquetes
Este medio para manejar grandes volúmenes de tráfico en una red fracciona los mensajes en paquetes de longitud fija que se transmiten a sus destinos a través de una ruta más rápida.

22 Lineas en Arriendo Una Linea en arriendo es un canal de
comunicaciones privada que se toma en arriendo de una portadora comun.
