1 ELECTRICIDAD BÁSICA

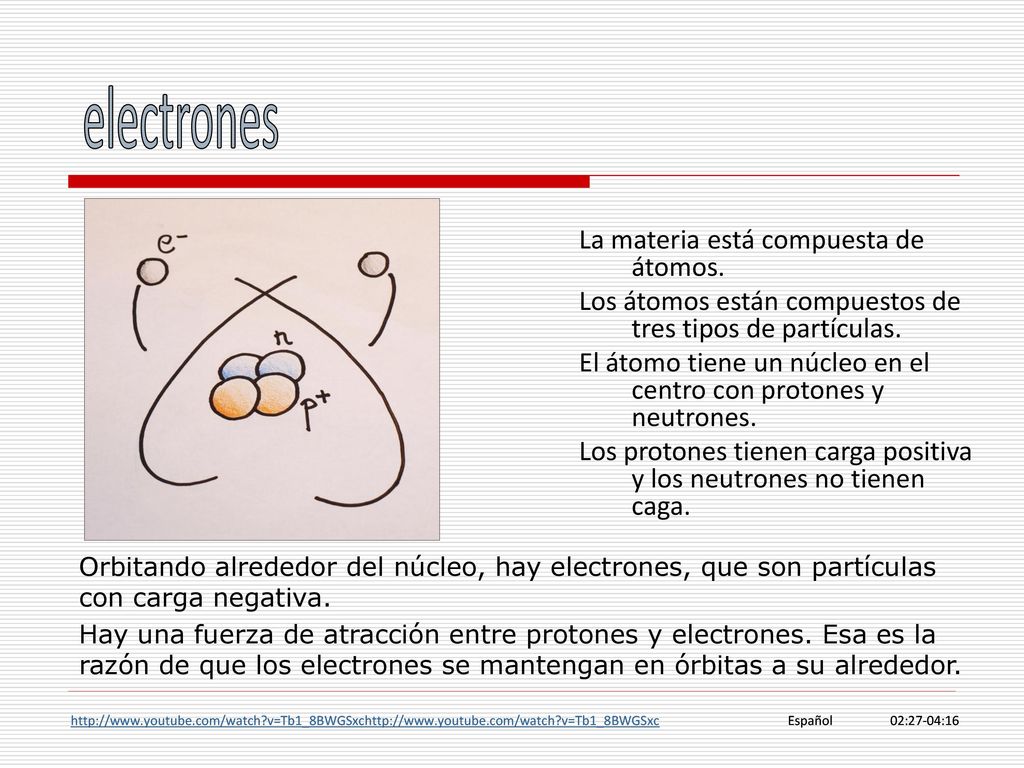

2 electrones La materia está compuesta de átomos.
Los átomos están compuestos de tres tipos de partículas. El átomo tiene un núcleo en el centro con protones y neutrones. Los protones tienen carga positiva y los neutrones no tienen caga. Orbitando alrededor del núcleo, hay electrones, que son partículas con carga negativa. Hay una fuerza de atracción entre protones y electrones. Esa es la razón de que los electrones se mantengan en órbitas a su alrededor. Español 02:27-04:16 Español 02:27-04:16

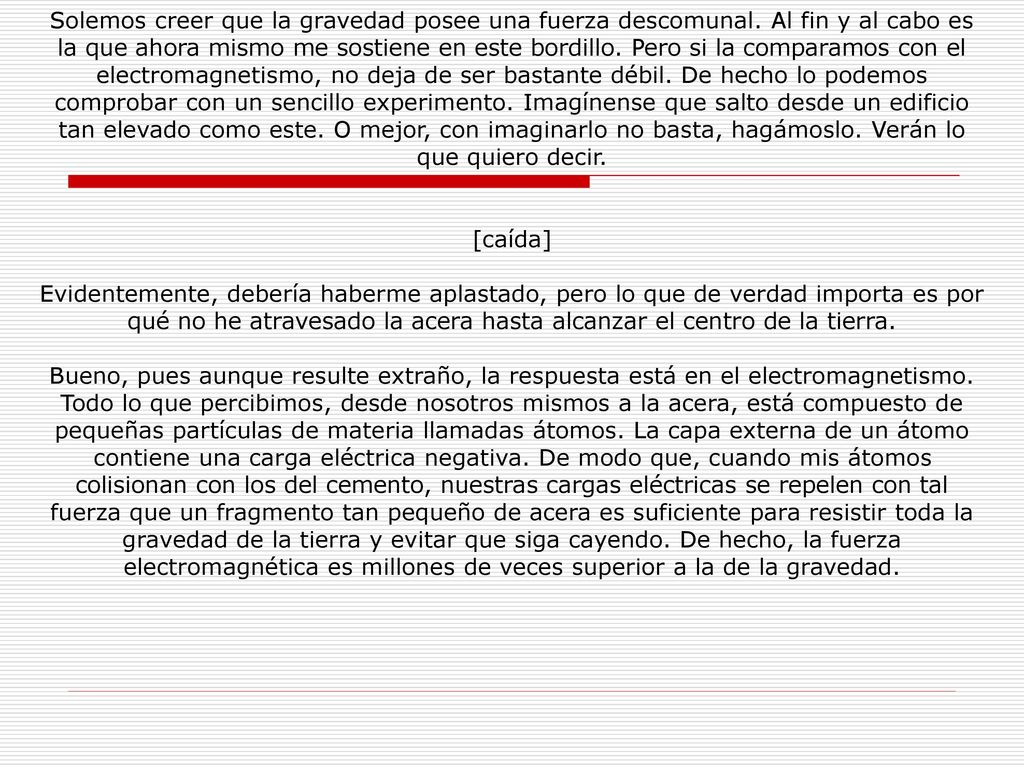

3 Solemos creer que la gravedad posee una fuerza descomunal
Solemos creer que la gravedad posee una fuerza descomunal. Al fin y al cabo es la que ahora mismo me sostiene en este bordillo. Pero si la comparamos con el electromagnetismo, no deja de ser bastante débil. De hecho lo podemos comprobar con un sencillo experimento. Imagínense que salto desde un edificio tan elevado como este. O mejor, con imaginarlo no basta, hagámoslo. Verán lo que quiero decir. [caída] Evidentemente, debería haberme aplastado, pero lo que de verdad importa es por qué no he atravesado la acera hasta alcanzar el centro de la tierra. Bueno, pues aunque resulte extraño, la respuesta está en el electromagnetismo. Todo lo que percibimos, desde nosotros mismos a la acera, está compuesto de pequeñas partículas de materia llamadas átomos. La capa externa de un átomo contiene una carga eléctrica negativa. De modo que, cuando mis átomos colisionan con los del cemento, nuestras cargas eléctricas se repelen con tal fuerza que un fragmento tan pequeño de acera es suficiente para resistir toda la gravedad de la tierra y evitar que siga cayendo. De hecho, la fuerza electromagnética es millones de veces superior a la de la gravedad.

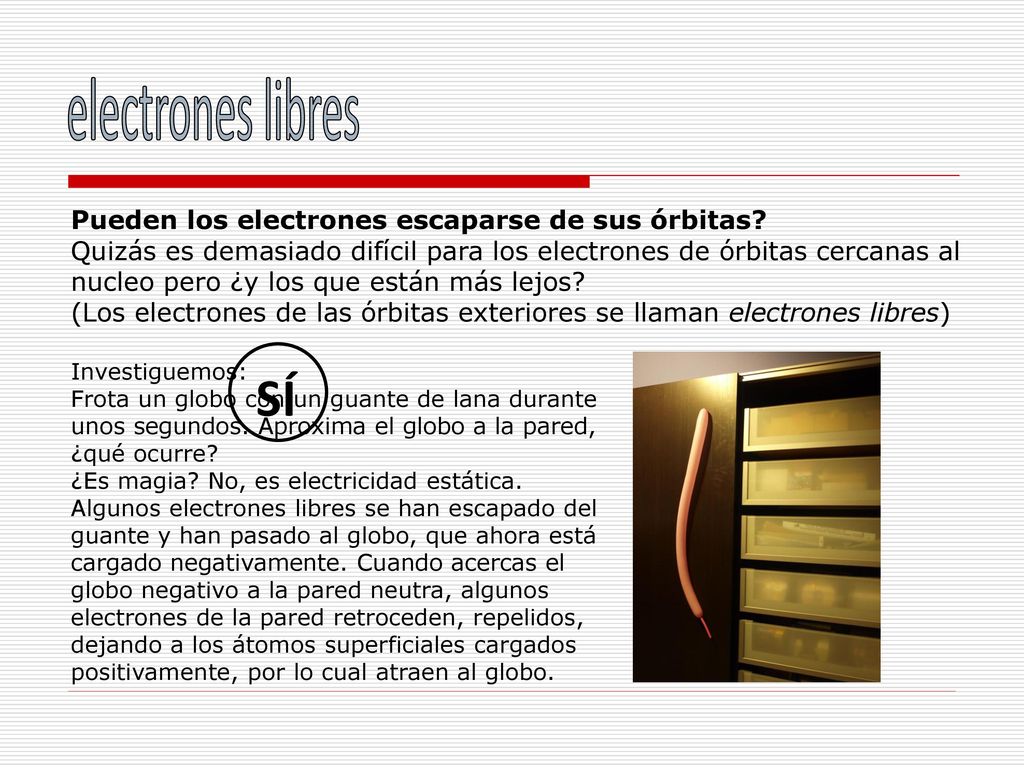

4 SÍ electrones libres Pueden los electrones escaparse de sus órbitas?
Quizás es demasiado difícil para los electrones de órbitas cercanas al nucleo pero ¿y los que están más lejos? (Los electrones de las órbitas exteriores se llaman electrones libres) Investiguemos: Frota un globo con un guante de lana durante unos segundos. Aproxima el globo a la pared, ¿qué ocurre? ¿Es magia? No, es electricidad estática. Algunos electrones libres se han escapado del guante y han pasado al globo, que ahora está cargado negativamente. Cuando acercas el globo negativo a la pared neutra, algunos electrones de la pared retroceden, repelidos, dejando a los átomos superficiales cargados positivamente, por lo cual atraen al globo. SÍ

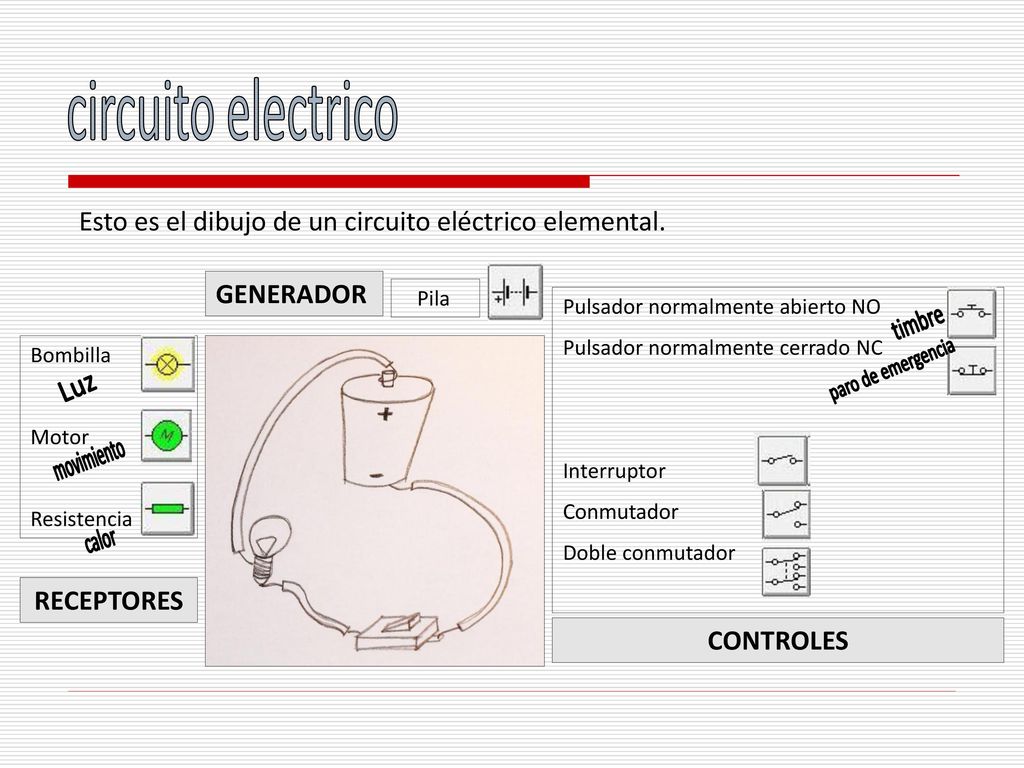

5 circuito electrico Esto es el dibujo de un circuito eléctrico elemental. GENERADOR Pila Pulsador normalmente abierto NO Pulsador normalmente cerrado NC Interruptor Conmutador Doble conmutador timbre Bombilla Motor Resistencia paro de emergencia Luz movimiento calor RECEPTORES CONTROLES

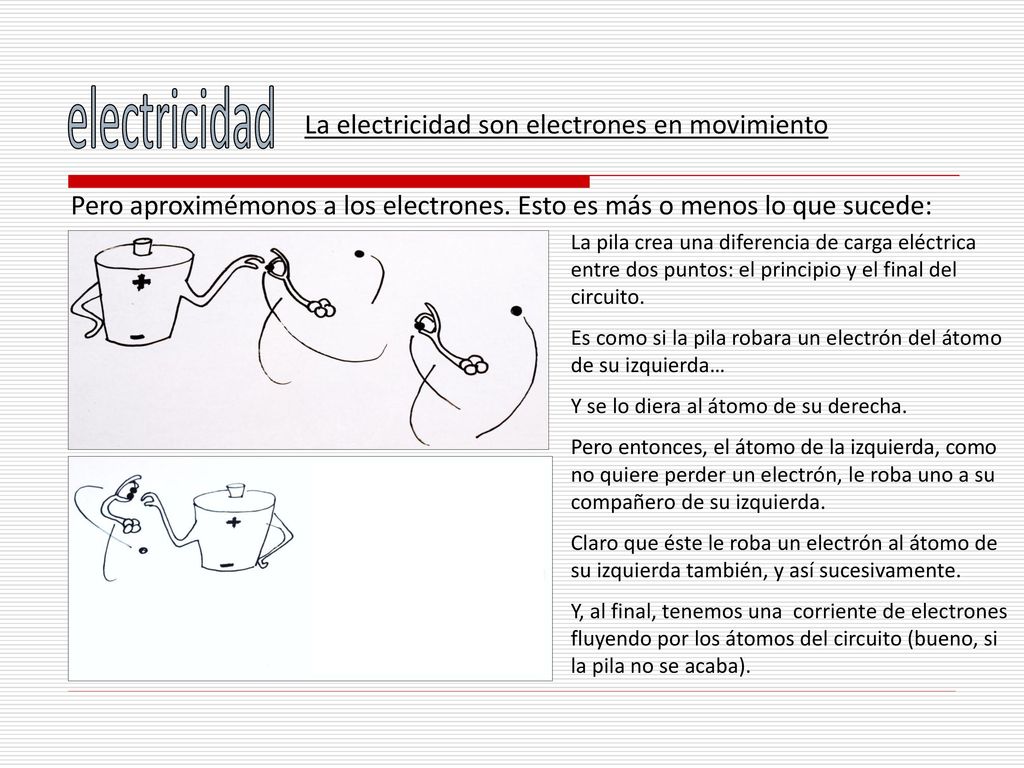

6 electricidad La electricidad son electrones en movimiento
Pero aproximémonos a los electrones. Esto es más o menos lo que sucede: La pila crea una diferencia de carga eléctrica entre dos puntos: el principio y el final del circuito. Es como si la pila robara un electrón del átomo de su izquierda… Y se lo diera al átomo de su derecha. Pero entonces, el átomo de la izquierda, como no quiere perder un electrón, le roba uno a su compañero de su izquierda. Claro que éste le roba un electrón al átomo de su izquierda también, y así sucesivamente. Y, al final, tenemos una corriente de electrones fluyendo por los átomos del circuito (bueno, si la pila no se acaba).

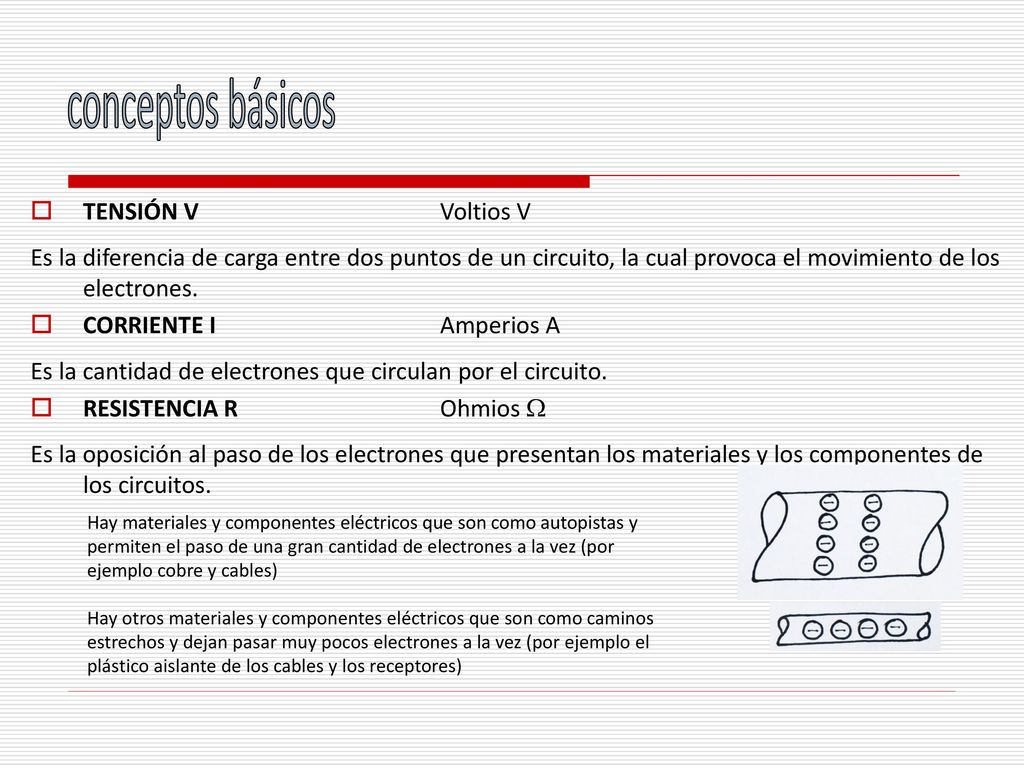

7 conceptos básicos TENSIÓN V Voltios V
Es la diferencia de carga entre dos puntos de un circuito, la cual provoca el movimiento de los electrones. CORRIENTE I Amperios A Es la cantidad de electrones que circulan por el circuito. RESISTENCIA R Ohmios W Es la oposición al paso de los electrones que presentan los materiales y los componentes de los circuitos. Hay materiales y componentes eléctricos que son como autopistas y permiten el paso de una gran cantidad de electrones a la vez (por ejemplo cobre y cables) Hay otros materiales y componentes eléctricos que son como caminos estrechos y dejan pasar muy pocos electrones a la vez (por ejemplo el plástico aislante de los cables y los receptores)

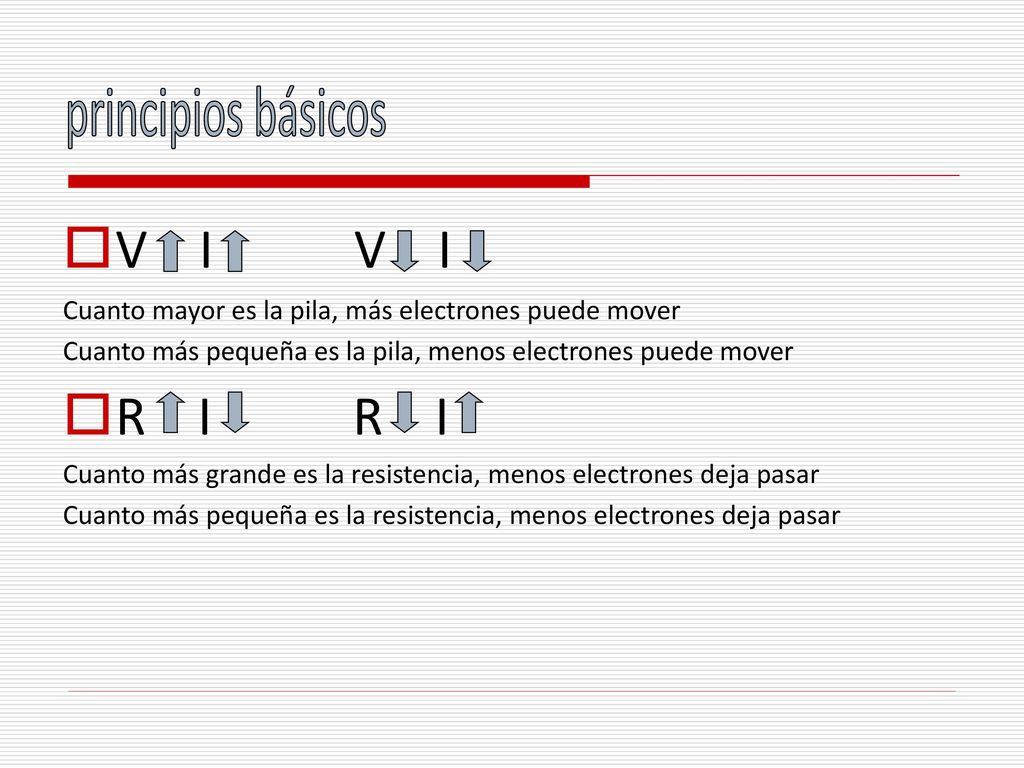

8 V I V I R I R I principios básicos
Cuanto mayor es la pila, más electrones puede mover Cuanto más pequeña es la pila, menos electrones puede mover R I R I Cuanto más grande es la resistencia, menos electrones deja pasar Cuanto más pequeña es la resistencia, menos electrones deja pasar
