ELECTRICIDAD 1º ESO

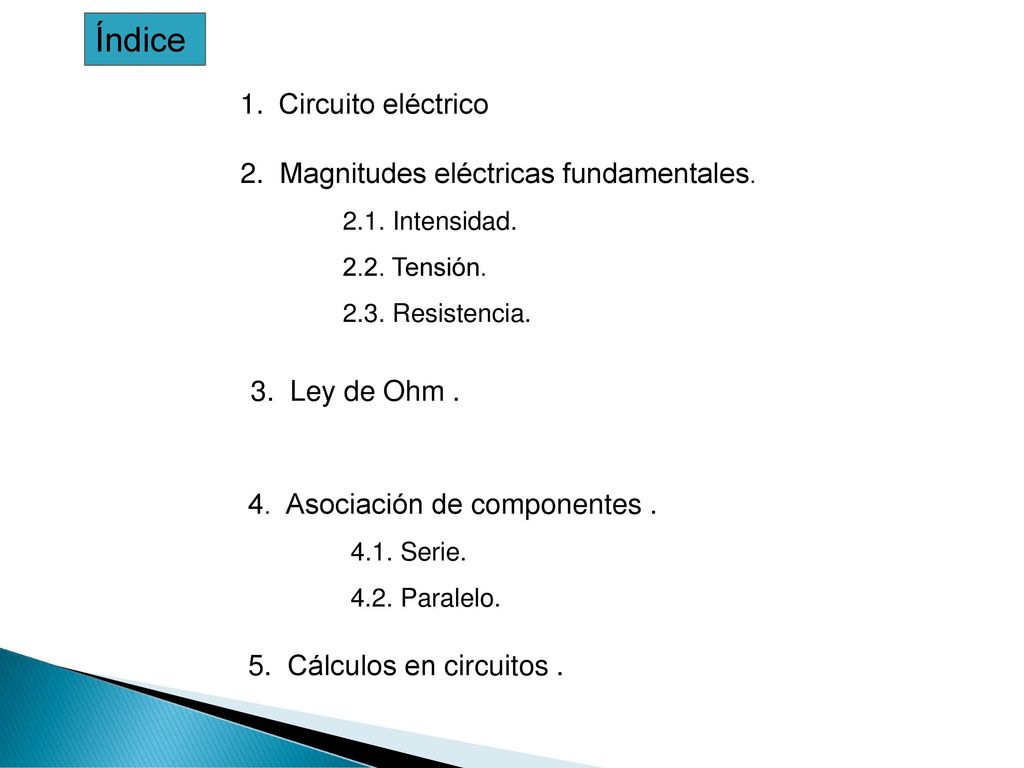

2 Índice Circuito eléctrico 2. Magnitudes eléctricas fundamentales.
2.1. Intensidad. 2.2. Tensión. 2.3. Resistencia. 3. Ley de Ohm . 4. Asociación de componentes . 4.1. Serie. 4.2. Paralelo. 5. Cálculos en circuitos .

3 Circuito eléctrico Bombilla Interruptor Cable Motor Pila Fusible
Es un conjunto de elementos conectados entre sí, por los que circula una corriente eléctrica, con el fin de realizar un trabajo ( encender bombillas, motores, etc.) Bombilla Interruptor Cable Motor Pila Fusible

4 La corriente eléctrica

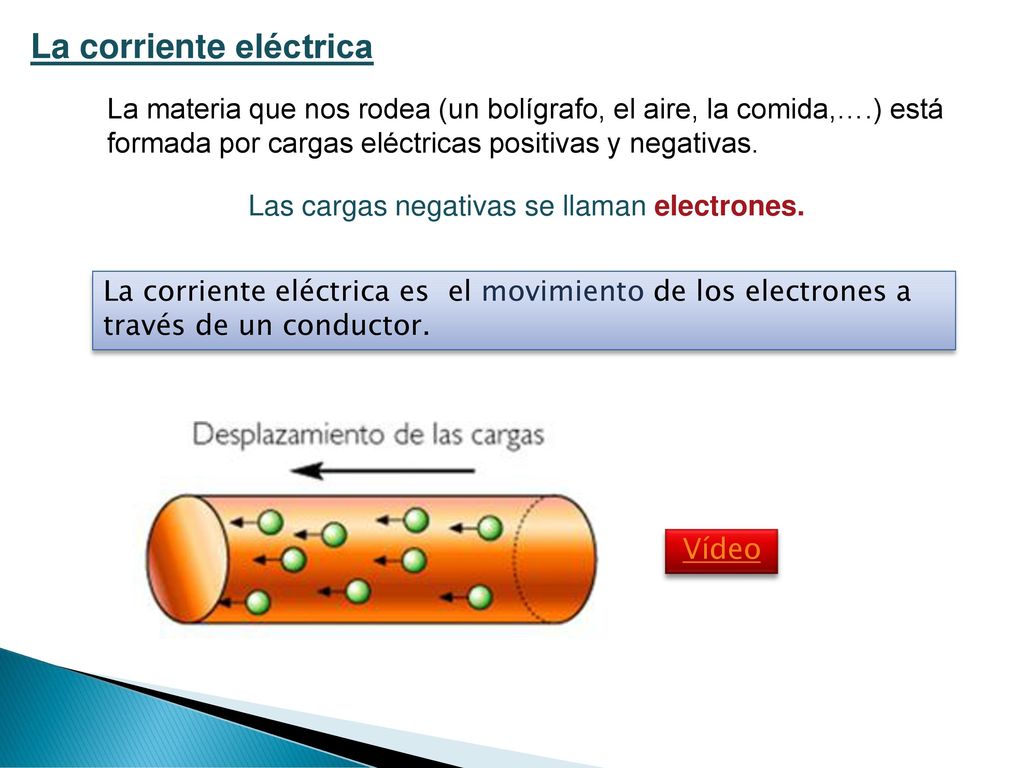

La materia que nos rodea (un bolígrafo, el aire, la comida,….) está formada por cargas eléctricas positivas y negativas. Las cargas negativas se llaman electrones. La corriente eléctrica es el movimiento de los electrones a través de un conductor. Vídeo

5 1.2. Componentes de un circuito.

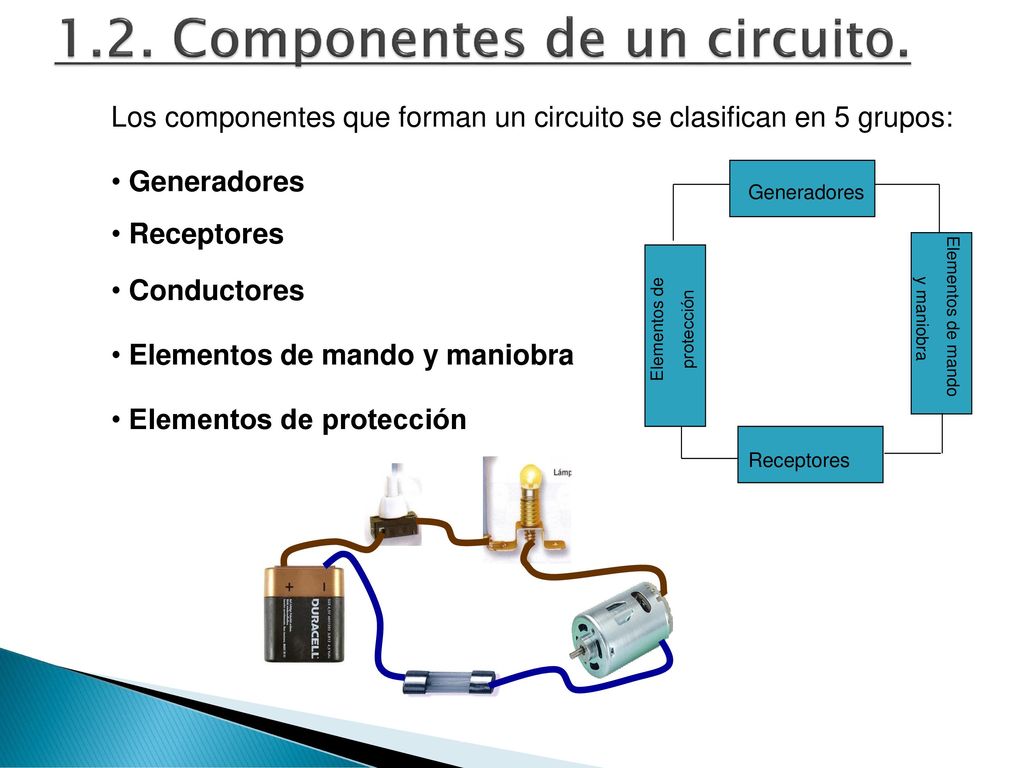

Los componentes que forman un circuito se clasifican en 5 grupos: Generadores Generadores Receptores Conductores Elementos de mando y maniobra Elementos de protección Elementos de mando y maniobra Elementos de protección Receptores

6 1.2. Componentes de un circuito eléctrico.

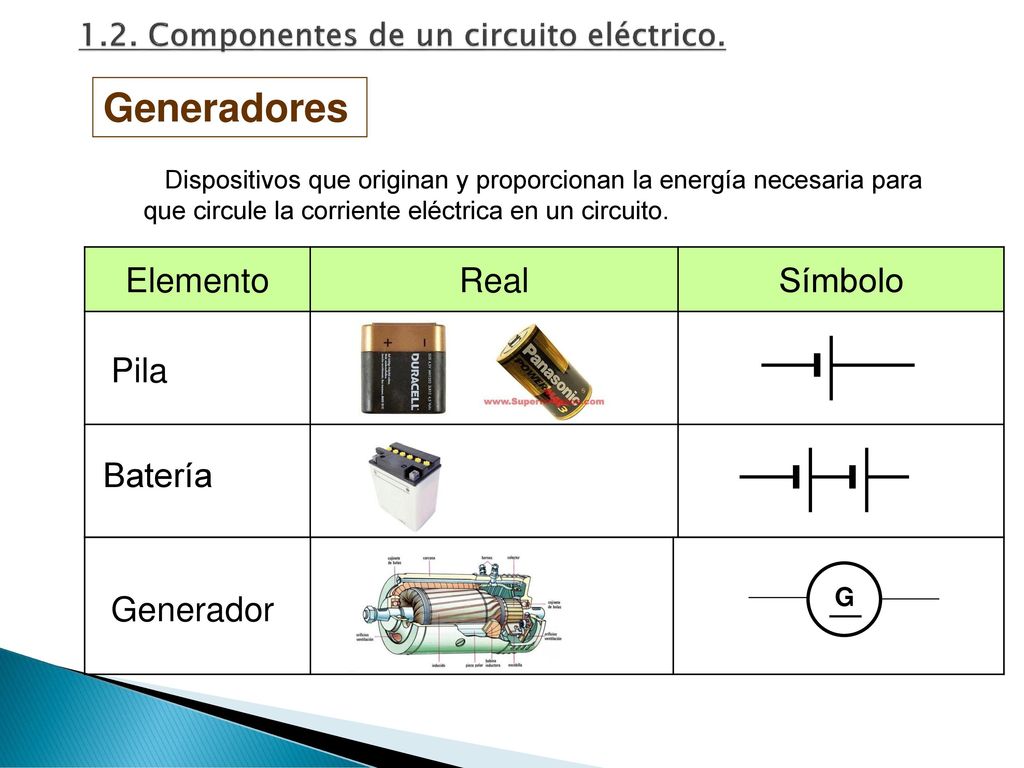

Generadores Dispositivos que originan y proporcionan la energía necesaria para que circule la corriente eléctrica en un circuito. Elemento Real Símbolo Pila Batería G Generador

7 1.2. Componentes de un circuito eléctrico.
Receptores Dispositivos a los que llega la electricidad y la transforman en otro tipo de energía ( luz, calor, sonido, movimiento,…) Elemento Real Símbolo Tipo energía Bombilla E. Luminosa M Motor E. Mecánica Resistencia E. Calorífica Zumbador E. Sonora

8 1.2. Componentes de un circuito eléctrico.

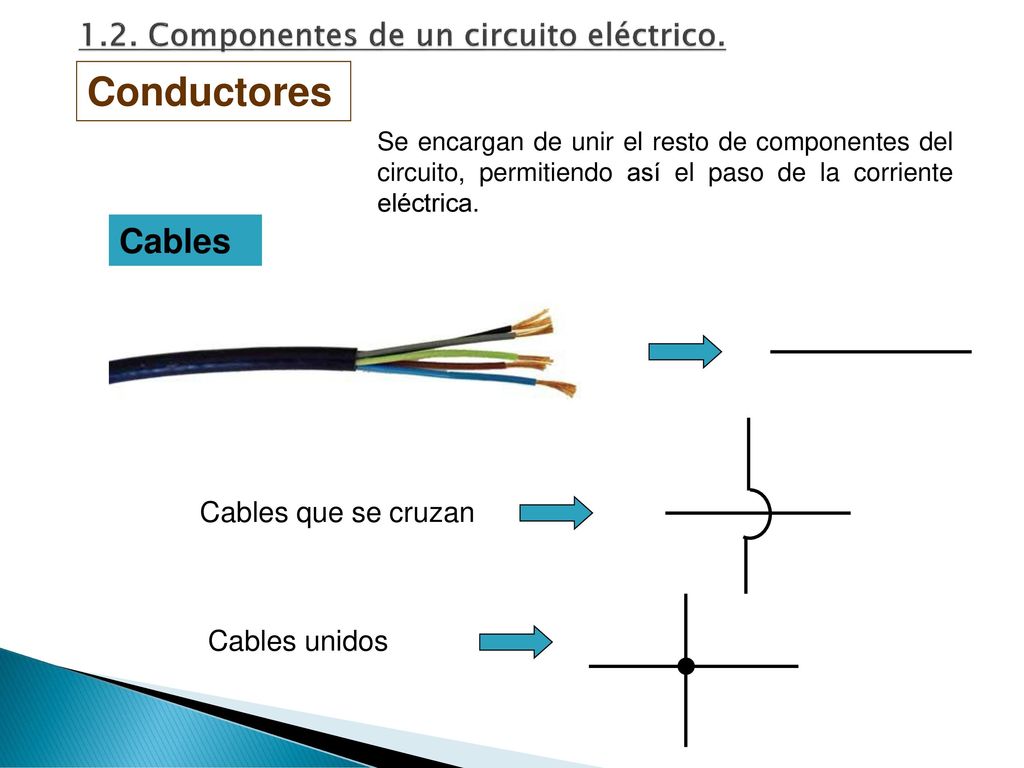

Conductores Se encargan de unir el resto de componentes del circuito, permitiendo así el paso de la corriente eléctrica. Cables Cables que se cruzan Cables unidos

9 1.2. Componentes de un circuito eléctrico.

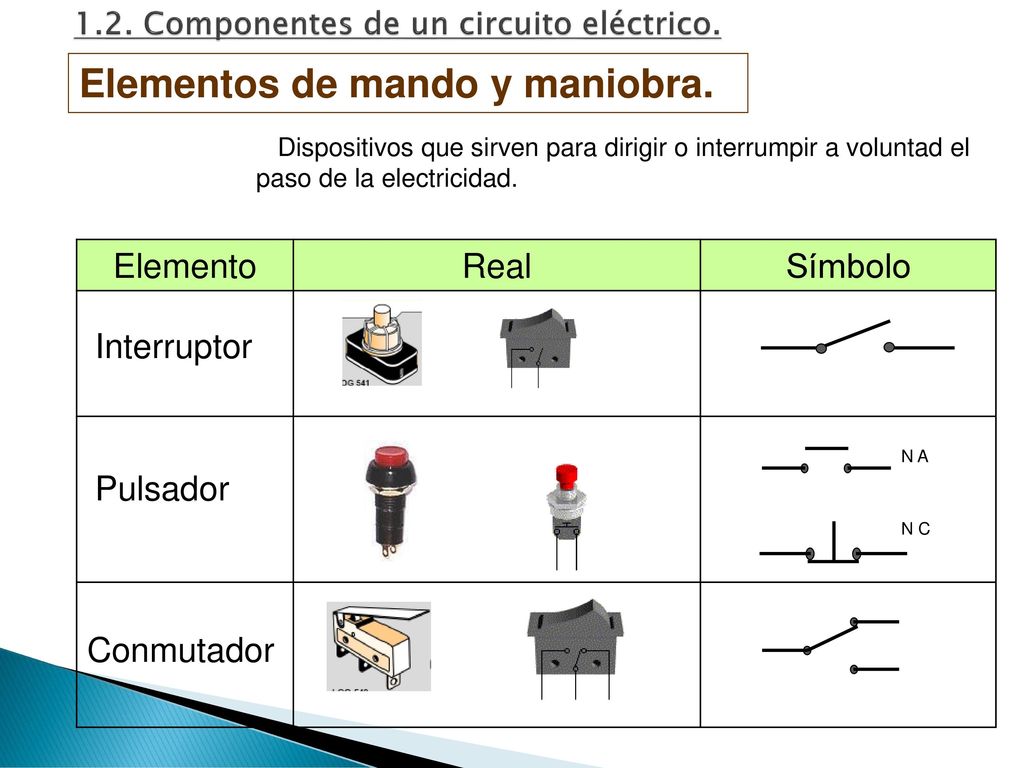

Elementos de mando y maniobra. Dispositivos que sirven para dirigir o interrumpir a voluntad el paso de la electricidad. Elemento Real Símbolo Interruptor N A Pulsador N C Conmutador

10 1.2. Componentes de un circuito eléctrico.

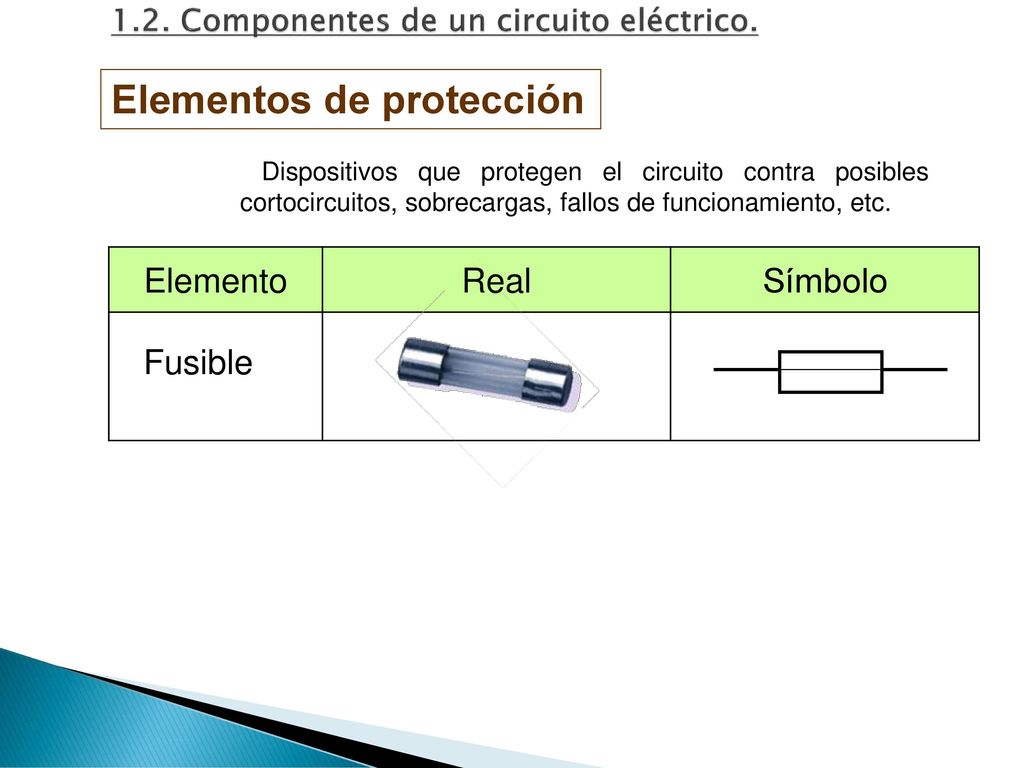

Elementos de protección Dispositivos que protegen el circuito contra posibles cortocircuitos, sobrecargas, fallos de funcionamiento, etc. Elemento Real Símbolo Fusible

11 Representación de circuitos
Se trata de dibujar con los símbolos el circuito real. Interruptor Bombilla Pila Identificamos cada elemento

12 Representación de circuitos
Dibujamos el esquema con los símbolos eléctricos. Circuito real Esquema eléctrico Colocamos los símbolos Unir con líneas. Circuito eléctrico (símil hidráulico)

13 2. Magnitudes eléctricas fundamentales.
Cuando una corriente eléctrica circula por un circuito eléctrico cerrado, se originan una serie de fenómenos que dan lugar a las magnitudes eléctricas: resistencia, intensidad, tensión,…. 2.1. Intensidad (I) La intensidad (I) es la cantidad de carga (electrones) que pasa por un conductor en un segundo. La intensidad se mide en Amperios (A)

14 2. Magnitudes eléctricas fundamentales.
2.2. Tensión (V). El voltaje o tensión (V) es la energía por unidad de carga que hace que estas circulen por el circuito. El símil hidráulico sería equivalente a dos bidones uno lleno de agua y otro vacío. h Los generadores (pilas) son los encargados de crear una diferencia de potencial en el circuito. La tensión se mide en voltios (V).

15 2. Magnitudes eléctricas fundamentales.

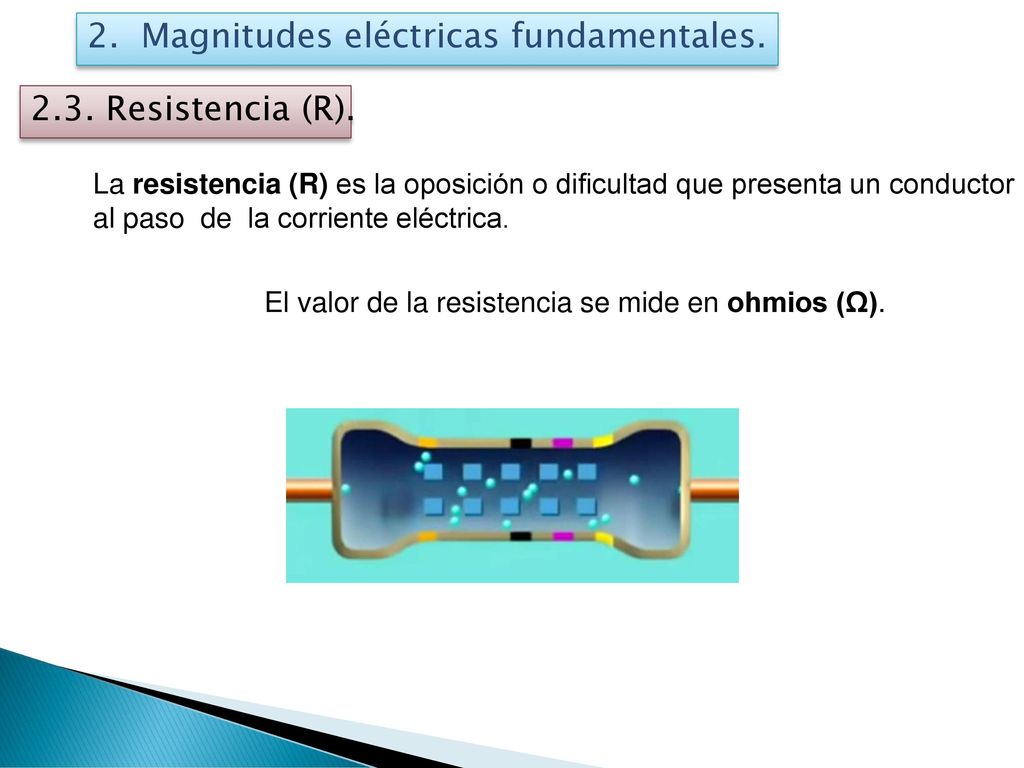

2.3. Resistencia (R). La resistencia (R) es la oposición o dificultad que presenta un conductor al paso  de  la corriente eléctrica. El valor de la resistencia se mide en ohmios (Ω).

16 3. Leyes básicas de la electricidad.

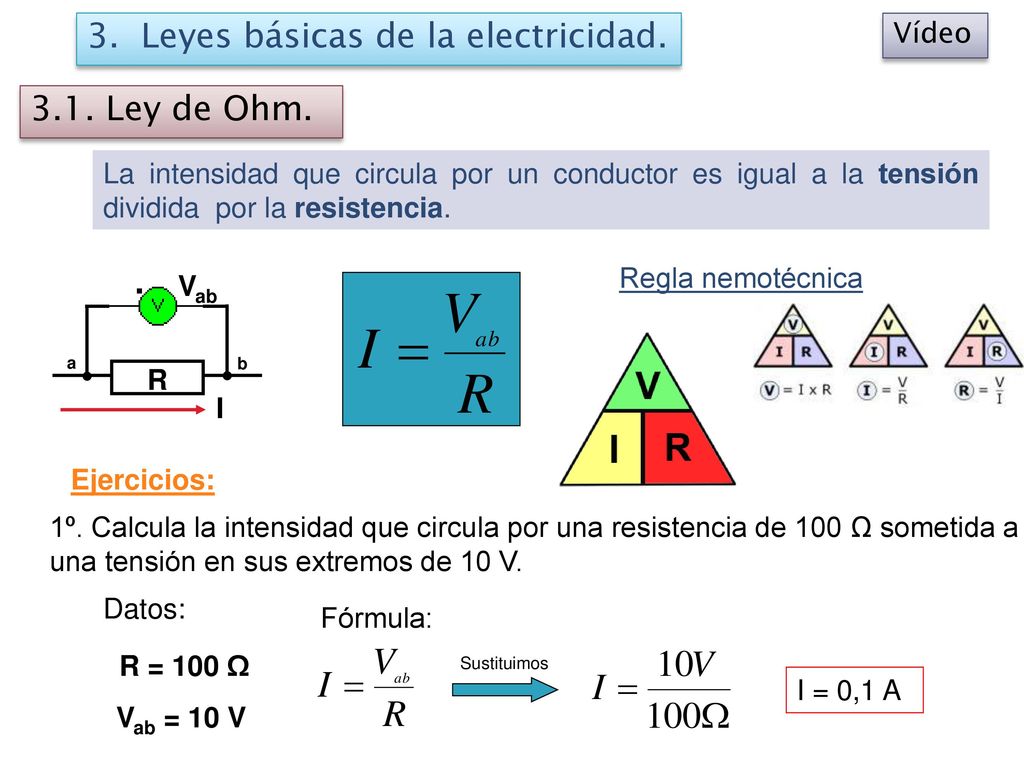

Vídeo 3.1. Ley de Ohm. La intensidad que circula por un conductor es igual a la tensión dividida por la resistencia. Regla nemotécnica Vab a b R I Ejercicios: 1º. Calcula la intensidad que circula por una resistencia de 100 Ω sometida a una tensión en sus extremos de 10 V. Datos: Fórmula: R = 100 Ω Sustituimos I = 0,1 A Vab = 10 V

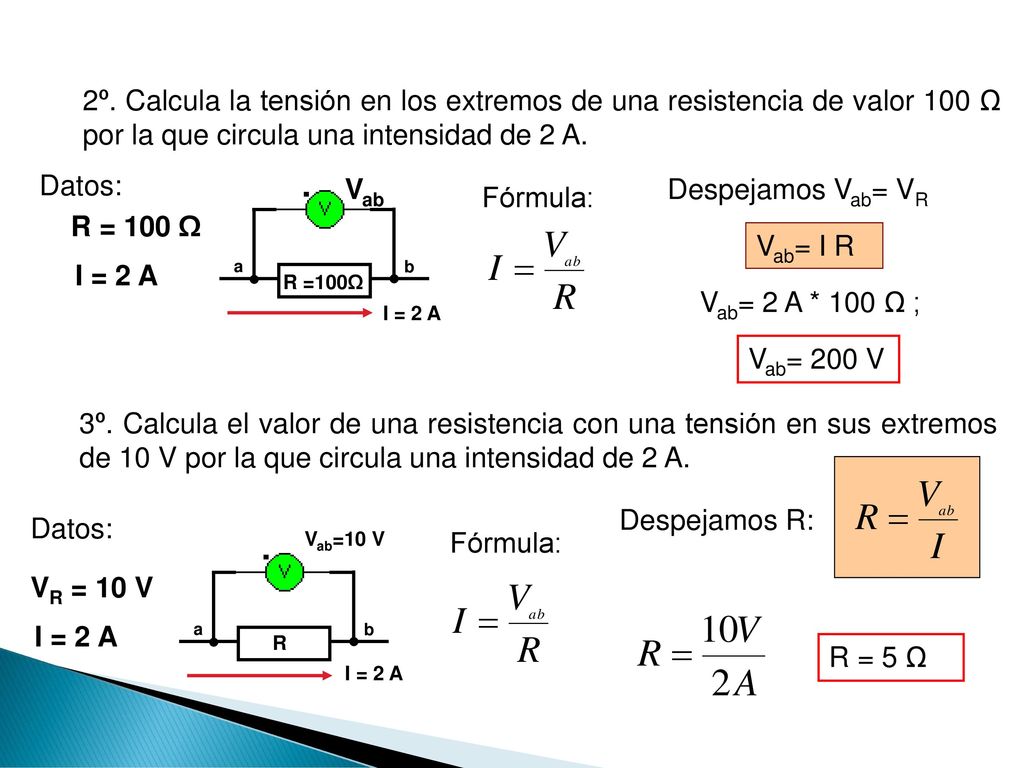

17 2º. Calcula la tensión en los extremos de una resistencia de valor 100 Ω por la que circula una intensidad de 2 A. Datos: Vab Despejamos Vab= VR Fórmula: R = 100 Ω Vab= I R I = 2 A a b R =100Ω Vab= 2 A * 100 Ω ; I = 2 A Vab= 200 V 3º. Calcula el valor de una resistencia con una tensión en sus extremos de 10 V por la que circula una intensidad de 2 A. Despejamos R: Datos: Vab=10 V Fórmula: VR = 10 V I = 2 A a b R R = 5 Ω I = 2 A

18 4. Asociación de componentes.

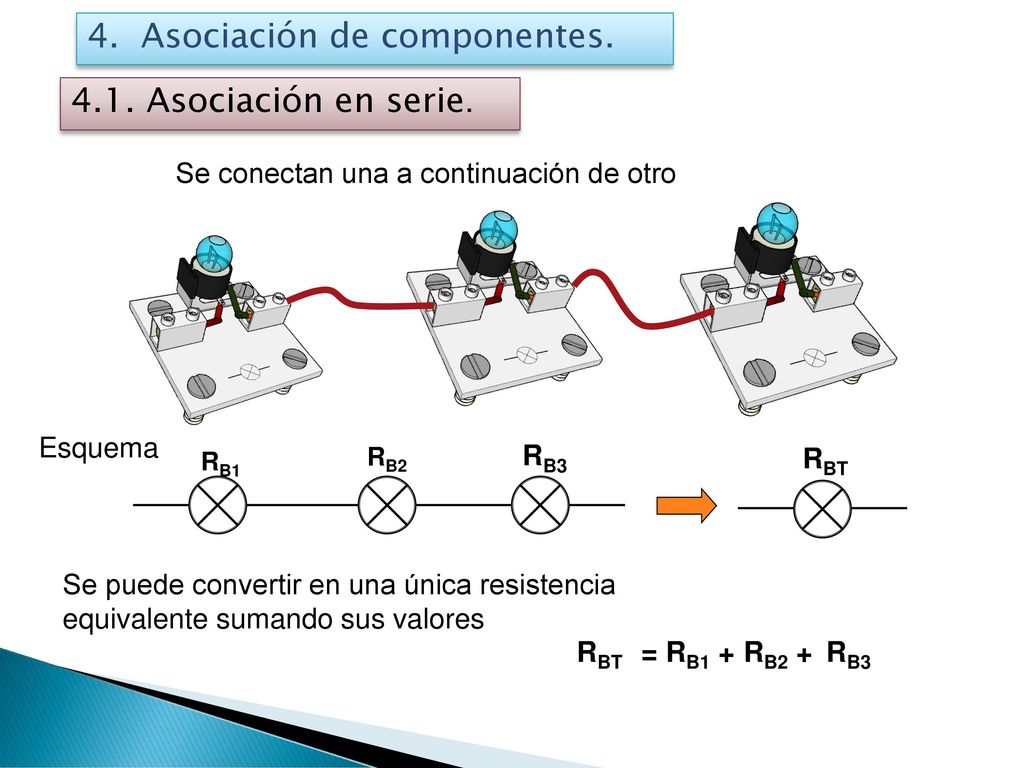

4.1. Asociación en serie. Se conectan una a continuación de otro Esquema RB3 RB1 RB2 RBT Se puede convertir en una única resistencia equivalente sumando sus valores RBT = RB1 + RB2 + RB3

19 Tres bombillas en serie conectadas a una pila de 6 V
Si se funde una bombilla el resto deja de funcionar. Características: La intensidad que pasa por cada resistencia es la misma. La tensión se reparte. Cada bombilla se queda con 2 V. A más bombillas en serie, menos luz emite cada una.

20 4.2. Asociación en paralelo.

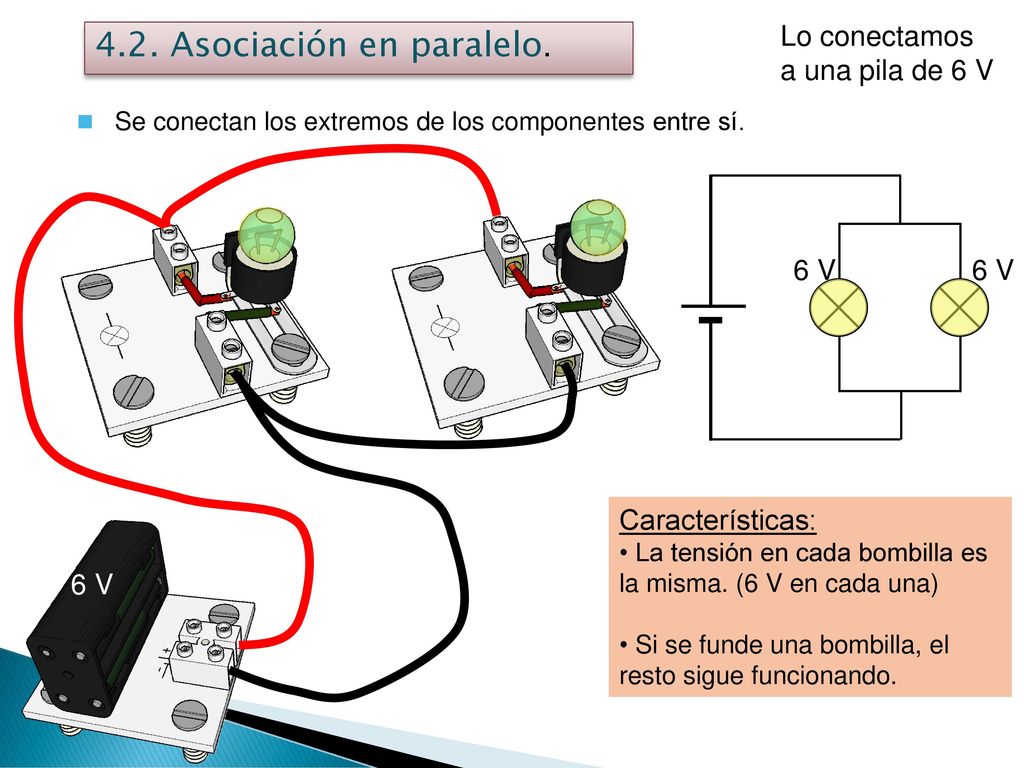

Lo conectamos a una pila de 6 V 4.2. Asociación en paralelo. Se conectan los extremos de los componentes entre sí. 6 V 6 V Características: La tensión en cada bombilla es la misma. (6 V en cada una) Si se funde una bombilla, el resto sigue funcionando. 6 V

21 4.2. Asociación en paralelo.

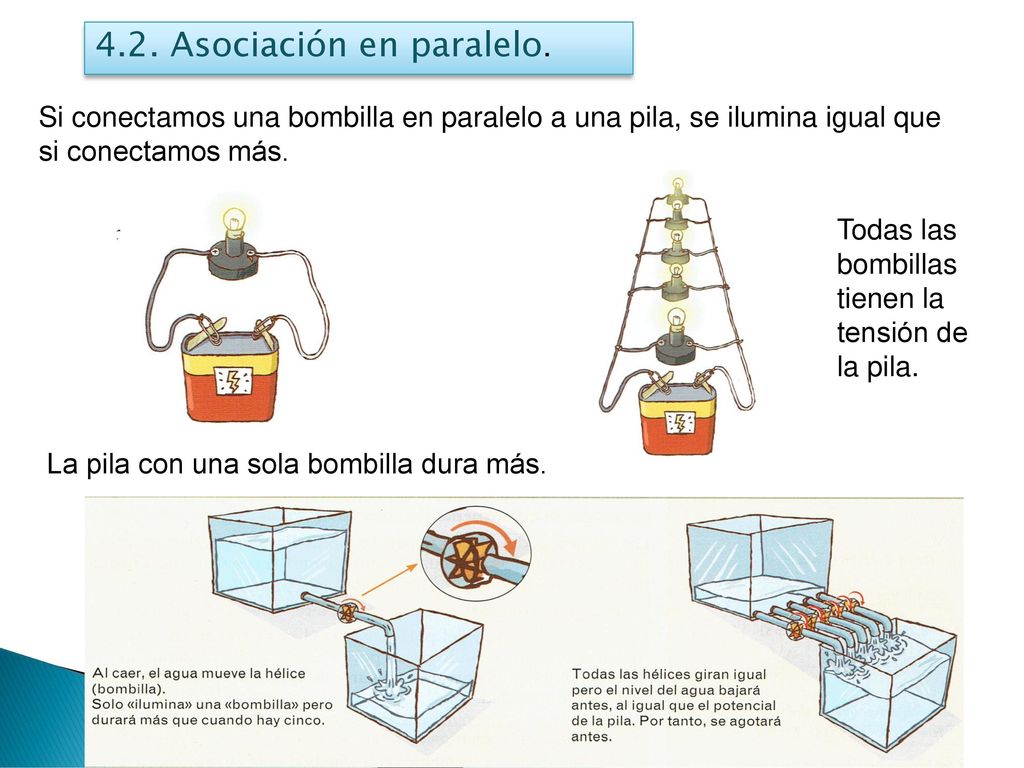

Si conectamos una bombilla en paralelo a una pila, se ilumina igual que si conectamos más. Todas las bombillas tienen la tensión de la pila. La pila con una sola bombilla dura más.

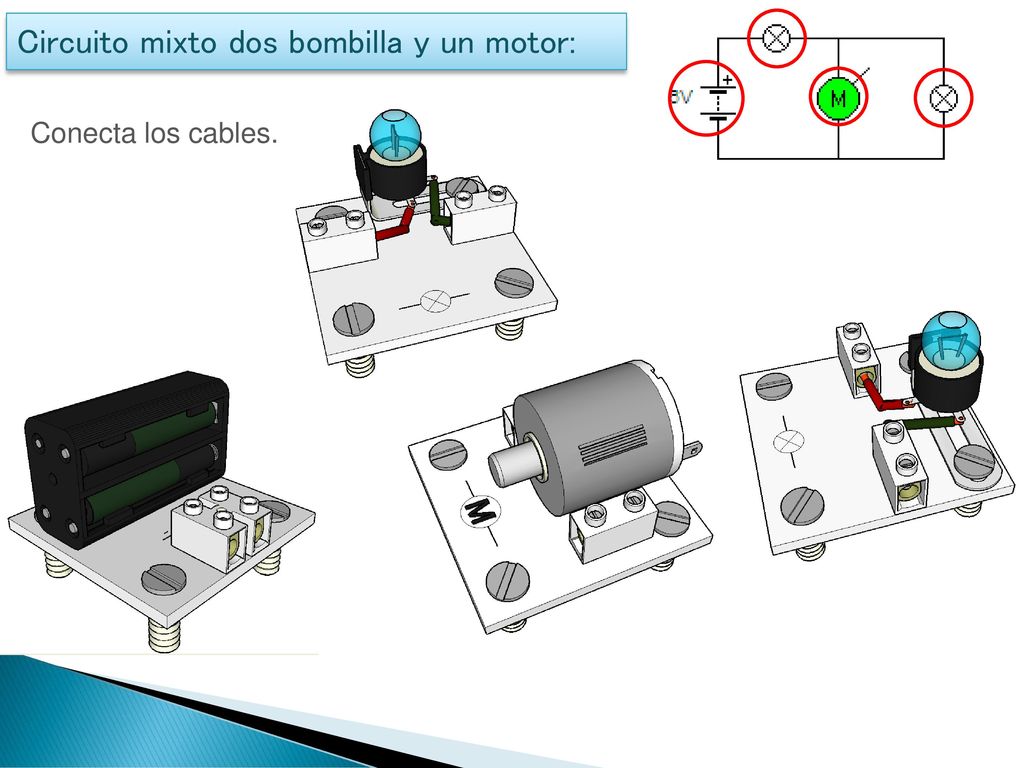

22 Circuito mixto dos bombilla y un motor:
Conecta los cables.

23 Circuito mixto dos bombilla y un motor:

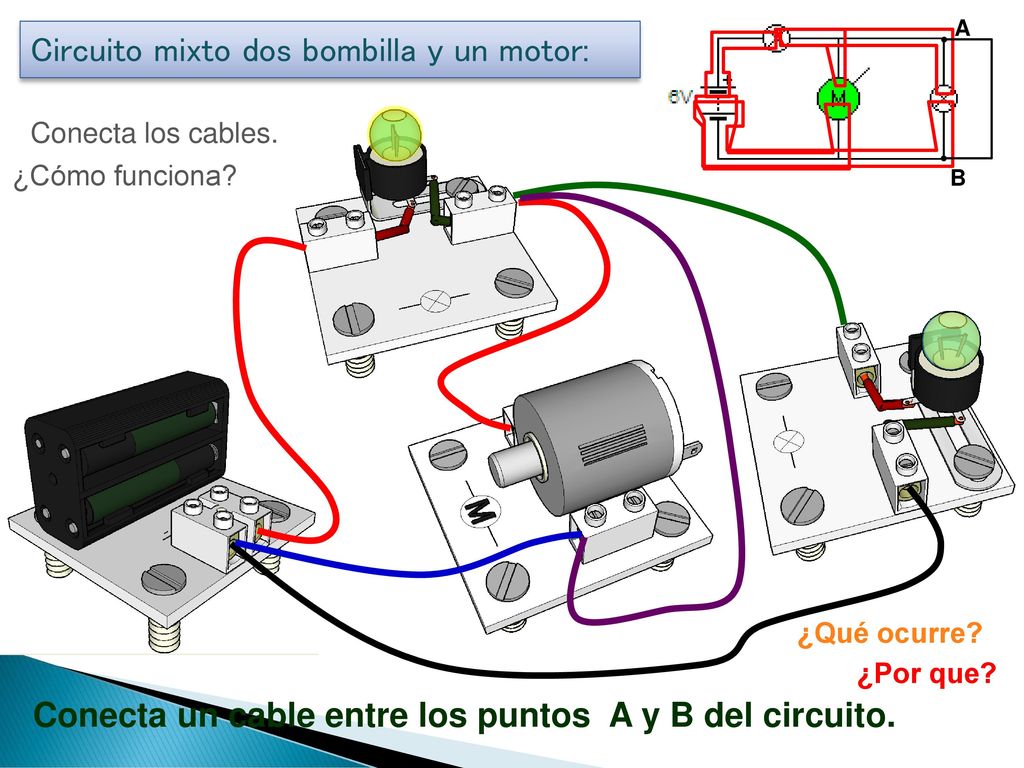

Conecta los cables. ¿Cómo funciona? B ¿Qué ocurre? ¿Por que? Conecta un cable entre los puntos A y B del circuito.

24 5. Resolución de circuitos.
Formado por una pila y un receptor (bombilla, motor, resistencia,…) 5.1. Circuito simple Pasos: 1. Dibujamos el esquema eléctrico y ponemos los datos. 2. Ponemos los datos y la fórmula 3. Sustituimos en la fórmula y despejamos lo que nos falta. Problema: Calcula la tensión en una resistencia de 1000  por la que pasa una intensidad de 0,05 A. I = 0,05A RB = 1000 Ω Vpila Ley de Ohm Datos Sustituimos R = 1000  I = 0,05 A Pasa multiplicando Despejamos la tensión V V = 50 V

25 1. Dibujamos el esquema eléctrico y ponemos los datos.

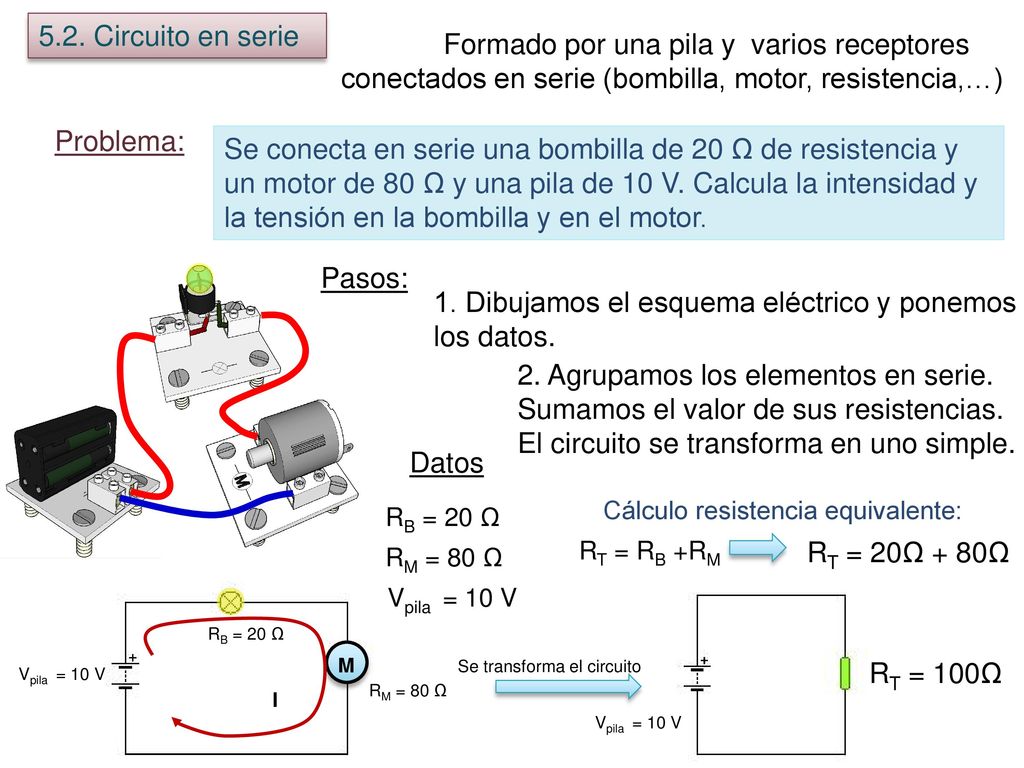

5.2. Circuito en serie Formado por una pila y varios receptores conectados en serie (bombilla, motor, resistencia,…) Problema: Se conecta en serie una bombilla de 20 Ω de resistencia y un motor de 80 Ω y una pila de 10 V. Calcula la intensidad y la tensión en la bombilla y en el motor. Pasos: 1. Dibujamos el esquema eléctrico y ponemos los datos. 2. Agrupamos los elementos en serie. Sumamos el valor de sus resistencias. El circuito se transforma en uno simple. Datos Cálculo resistencia equivalente: RB = 20 Ω RT = RB +RM RT = 20Ω + 80Ω RM = 80 Ω M Vpila = 10 V RB = 20 Ω Se transforma el circuito RT = 100Ω Vpila = 10 V RM = 80 Ω I Vpila = 10 V

26 Volvemos al circuito original:
5.2. Circuito en serie Pasos: 3. En el circuito equivalente aplicamos la ley de Ohm y obtenemos la intensidad. I Vpila = 10 V RT = 100Ω Volvemos al circuito original: M RB = 20 Ω RM = 80 Ω Vpila = 10 V I = 0,1 A Al estar en serie la Intensidad es la misma para la bombilla y el motor. 4. Aplicamos la ley de Ohm a la bombilla y al motor y sacamos su tensión. Motor Bombilla RM = 80 Ω RB = 20 Ω I = 0,1 A I = 0,1 A Despejamos la tensión VBombilla

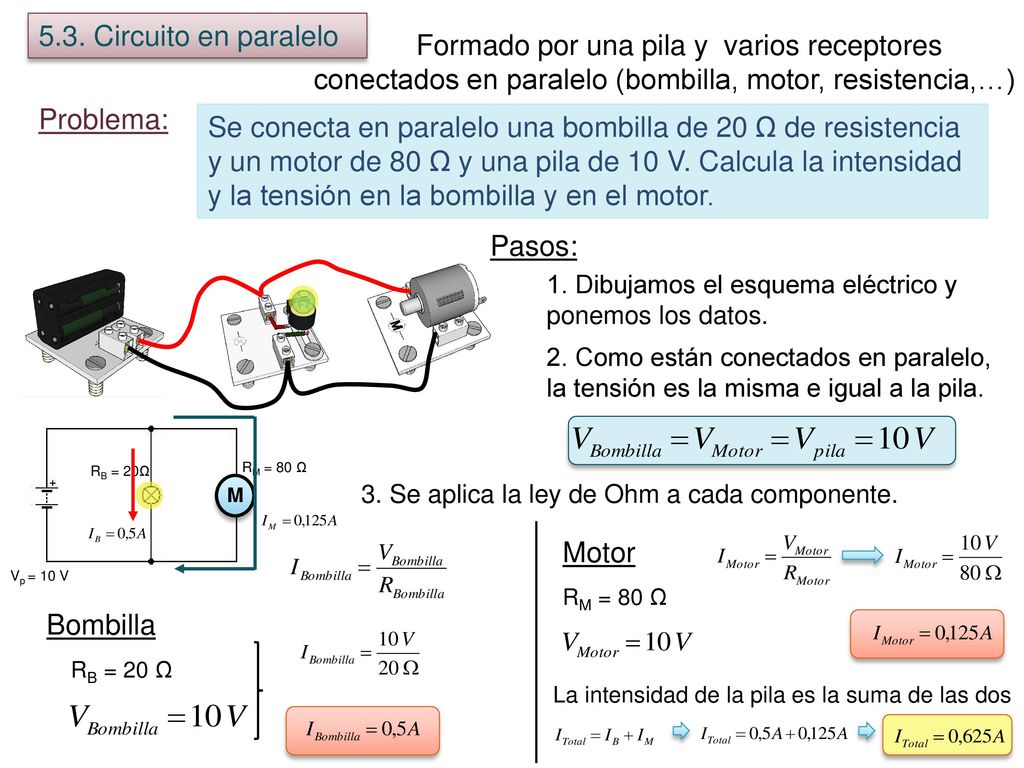

27 5.3. Circuito en paralelo Formado por una pila y varios receptores conectados en paralelo (bombilla, motor, resistencia,…) Problema: Se conecta en paralelo una bombilla de 20 Ω de resistencia y un motor de 80 Ω y una pila de 10 V. Calcula la intensidad y la tensión en la bombilla y en el motor. Pasos: 1. Dibujamos el esquema eléctrico y ponemos los datos. 2. Como están conectados en paralelo, la tensión es la misma e igual a la pila. RB = 20Ω RM = 80 Ω M 3. Se aplica la ley de Ohm a cada componente. Motor Vp = 10 V RM = 80 Ω Bombilla RB = 20 Ω La intensidad de la pila es la suma de las dos
