IVAN RAMOS JEFE DPTO. DE MOLIENDA INGENIO CARMELITA S.A.
EXPERIENCIA EN LA DIFERENCIA DE ANGULOS ENTRE MAZA, RASPADORES Y VIRADOR IVAN RAMOS JEFE DPTO. DE MOLIENDA INGENIO CARMELITA S.A.
2

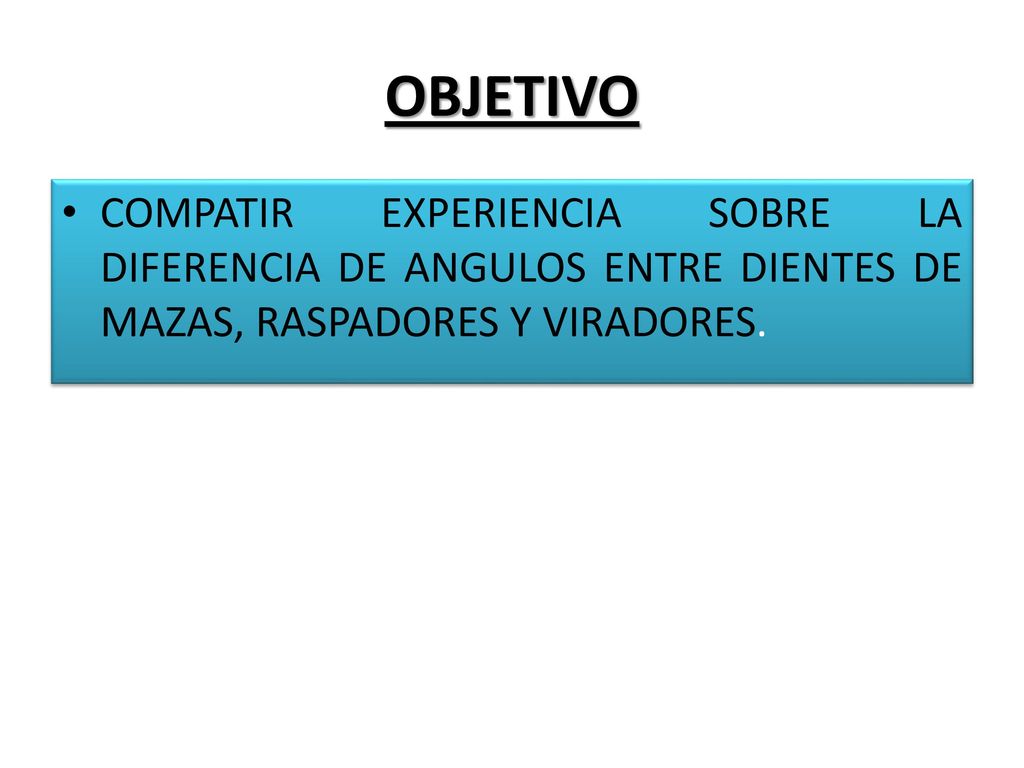

OBJETIVO COMPATIR EXPERIENCIA SOBRE LA DIFERENCIA DE ANGULOS ENTRE DIENTES DE MAZAS, RASPADORES Y VIRADORES.
3

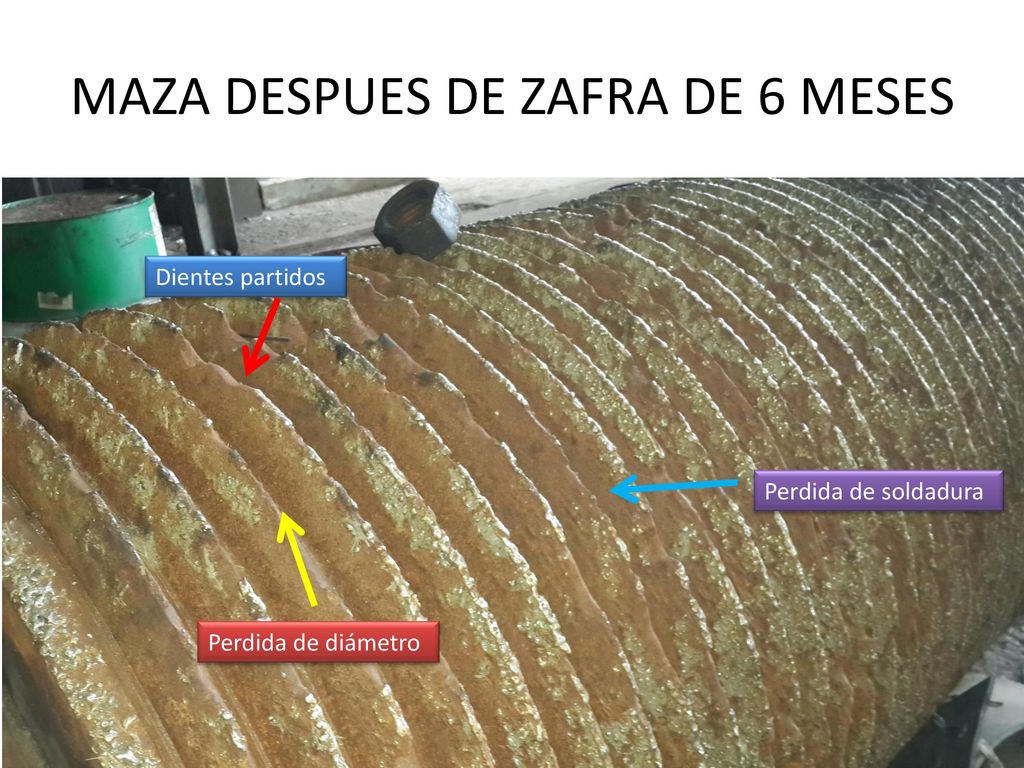

MAZA DESPUES DE ZAFRA DE 6 MESES
Dientes partidos Perdida de soldadura Perdida de diámetro
4
MAZA DESPUES DE ZAFRA DE 6 MESES
Exceso de soldadura Desgaste prematuro Perdida de geometría del diente
5
VIRADOR DESPUES DE ZAFRA
Perdida de geometría Desgaste excesivo
6

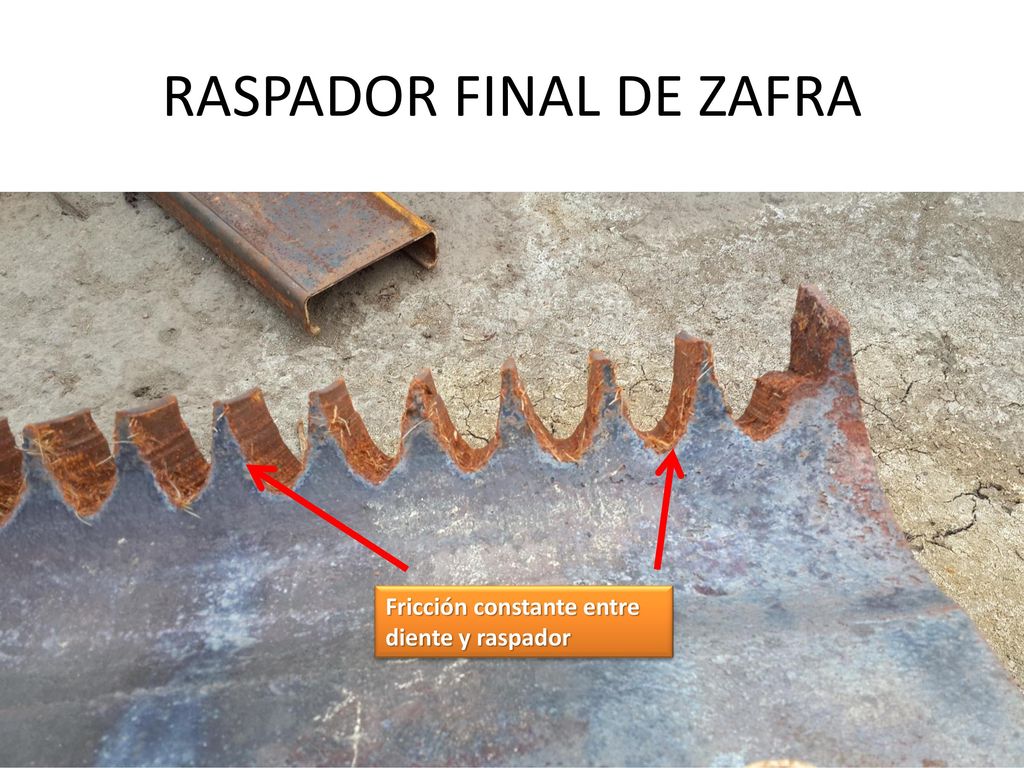

RASPADOR FINAL DE ZAFRA
Fricción constante entre diente y raspador
7
VIRADOR EN MAZA CAÑERA Diferencia de ángulos mínimo
Perdida de soldadura en pruebas
8

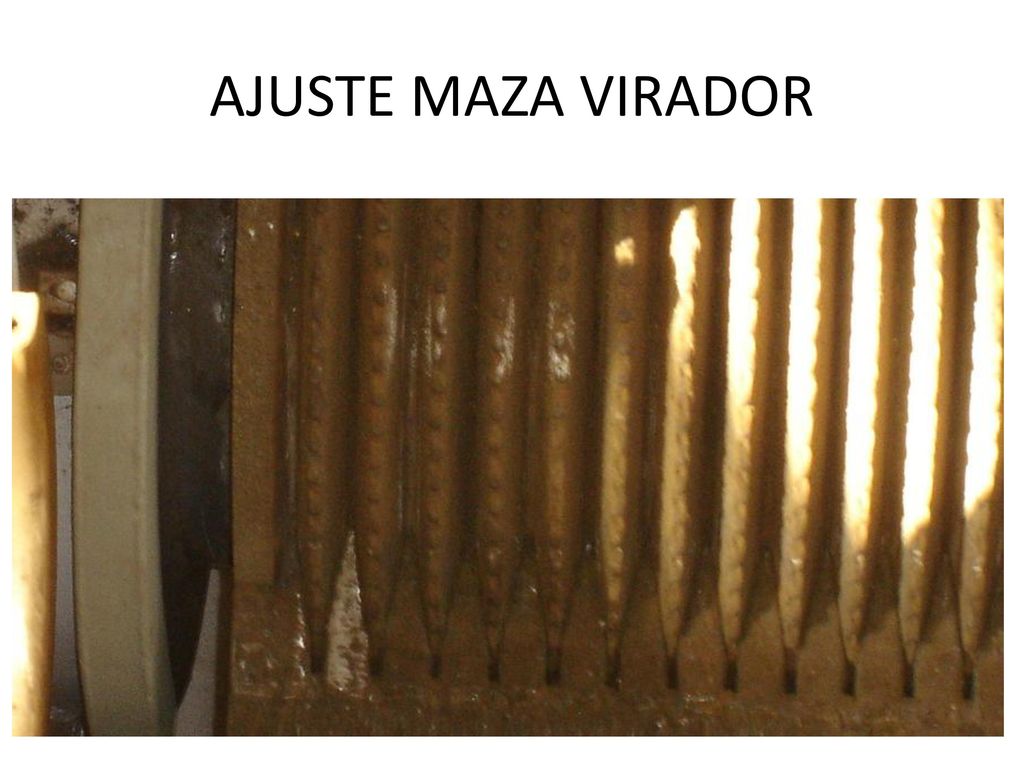

AJUSTE MAZA VIRADOR
9
RASPADORES SUPERIORES E INFERIORES
Angulo de diente amplio Altura de diente reducida
10
EJEMPLO PROGRAMA CAMBIO DE MOLINOS
PROBLEMAS GENERADOS Mazas con perdida de diámetro Velocidades lineales diferentes Es necesario tener versatilidad en coronas Cambio constante de ajustes Adición de soldadura constante Altos costos de mantenimiento Perdida de extracción Aumento de sacarosa % bagazo Daño e tornillos de raspadores, los residuos generan fracturas en dientes Paros constantes por cambio o reposición Conceptos falsos sobre tipo soldaduras especiales
11
MAZA 1 ¾” RASPADOR 1
12
MAZA NUEVA BLINDADA DIENTE DE 1 ¾” DE ALTURA, 45°, PASO 2”
13
ALTURA CON BLINDAJE 2” A 2 ¼”
14
PROFUNDIDAD DE ANCHO 0,41”
15
DETALLE DIENTE DE RASPADOR
ESPACIO LATERAL SUFICIENTE
17
COSTOS DE RECUPERACION MINIMOS EN BLINDAJE DE MAZAS
18
TOPE DE VIRADOR EN MAZA CAÑERA
19
VIRADOR CON TOPE ¾ DE LA ALTURA DEL DIENTE
20
APERTURA ENTRE RASPADORES
SALIDA DE CAÑA 1
21
RASPADORES FIJOS
22
LOGROS Mantener la geometría de la maza
Aumentar de la vida útil de la maza Mantener la extracción individual del molino Disminuir las perdidas de sacarosa en Bagazo Disminuir Costos de mantenimiento Adquisición de raspadores, tornillería, ejes, etc. Personal de mantenimiento con mayor disponible Minimizar daño en equipos siguientes Minimizar aplicación de soldadura Aumento en la confiabilidad del equipo Menor inventario de mazas y accesorios
23
GRACIAS
