1 REQUERIMIENTOS DE INSTALACIÓN

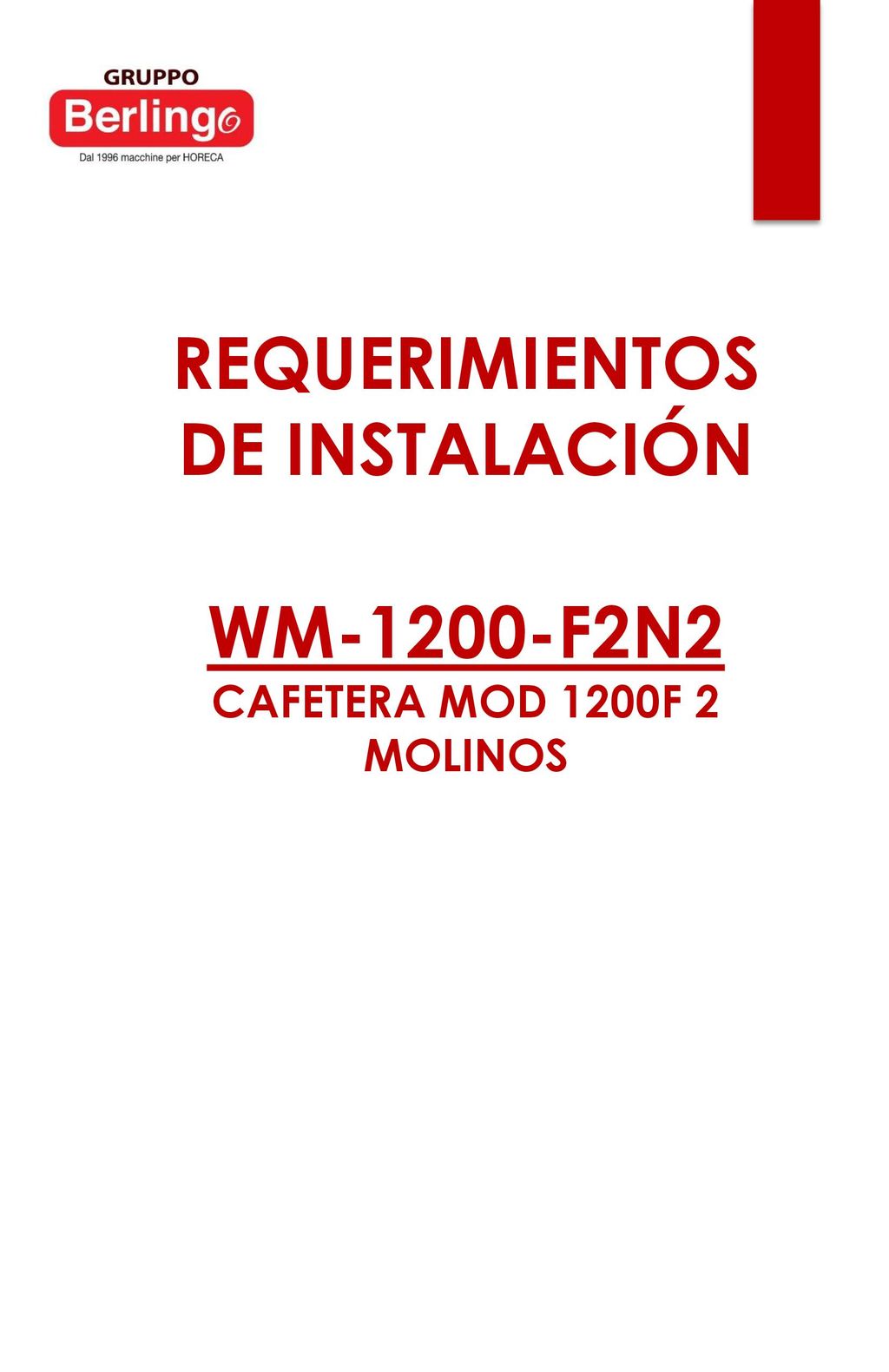

WM-1200-F2N2 CAFETERA MOD 1200F 2 MOLINOS

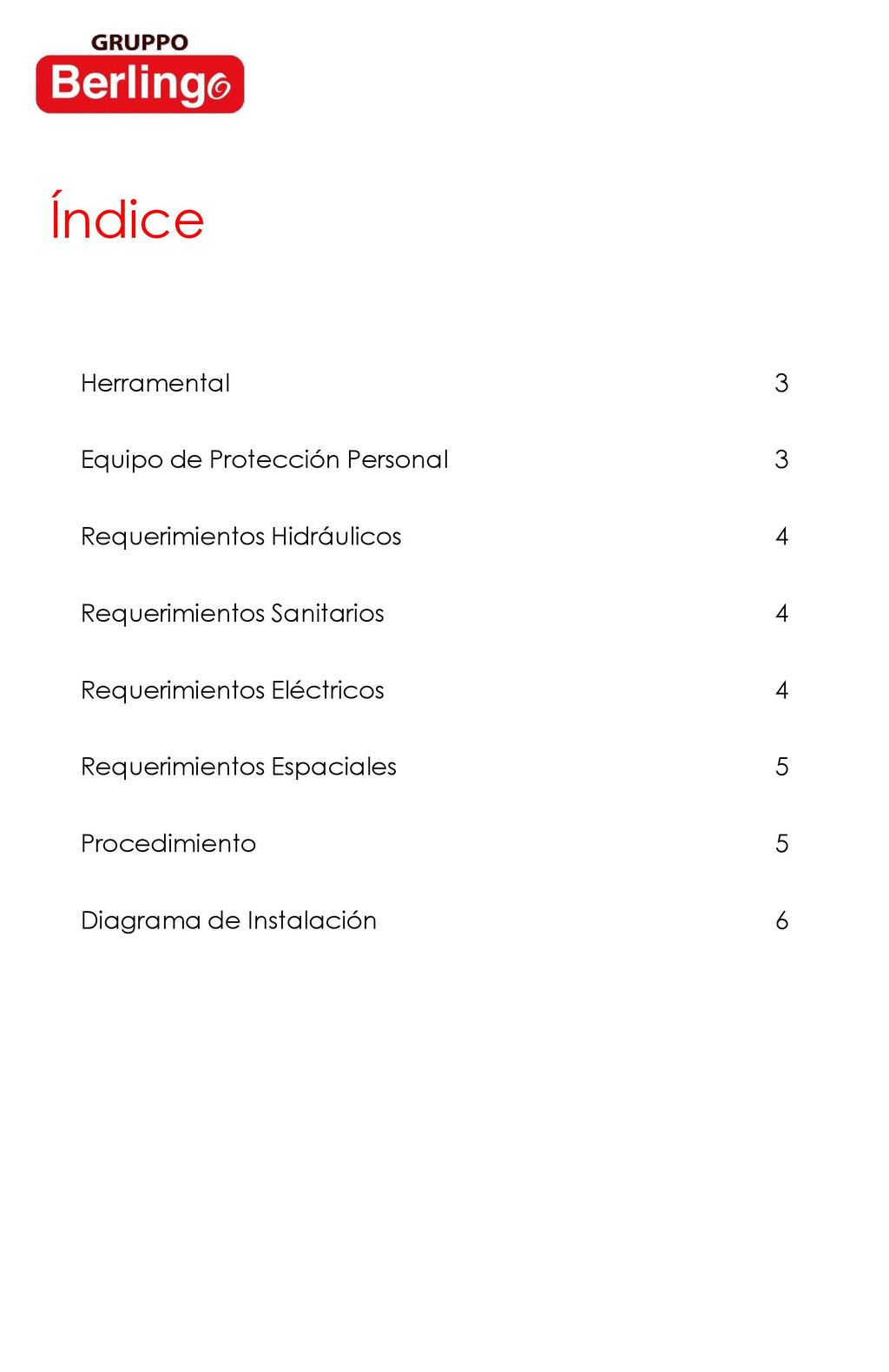

2 Índice Herramental 3 Equipo de Protección Personal
Requerimientos Hidráulicos 4 Requerimientos Sanitarios Requerimientos Eléctricos Requerimientos Espaciales 5 Procedimiento Diagrama de Instalación 6

3 REQUERIMIENTOS DE INSTALACIÓN
Se sugiere seguir a detalle las indicaciones de esta guía, para que los requerimientos de instalación queden correctamente ubicados, y garantizar el correcto funcionamiento de su equipo una vez que sea instalado. Esta es una guía rápida de instalación, referirse al manual de usuario del proveedor. NOTA: Por favor llame para solicitar la instalación de su equipo una vez que los requerimientos queden al 100% conformen a esta guía, para evitarse gastos excedentes e innecesarios, por visitas posteriores a la solicitada. Herramental Multímetro Pinza de Electricista Desarmador Cruz Y Plano Equipo de Protección Personal Guante de Nylon con recubrimiento de poliuretano. Botas con casquillo dieléctricas Lentes de protección 3

4 Requerimientos Hidráulicos

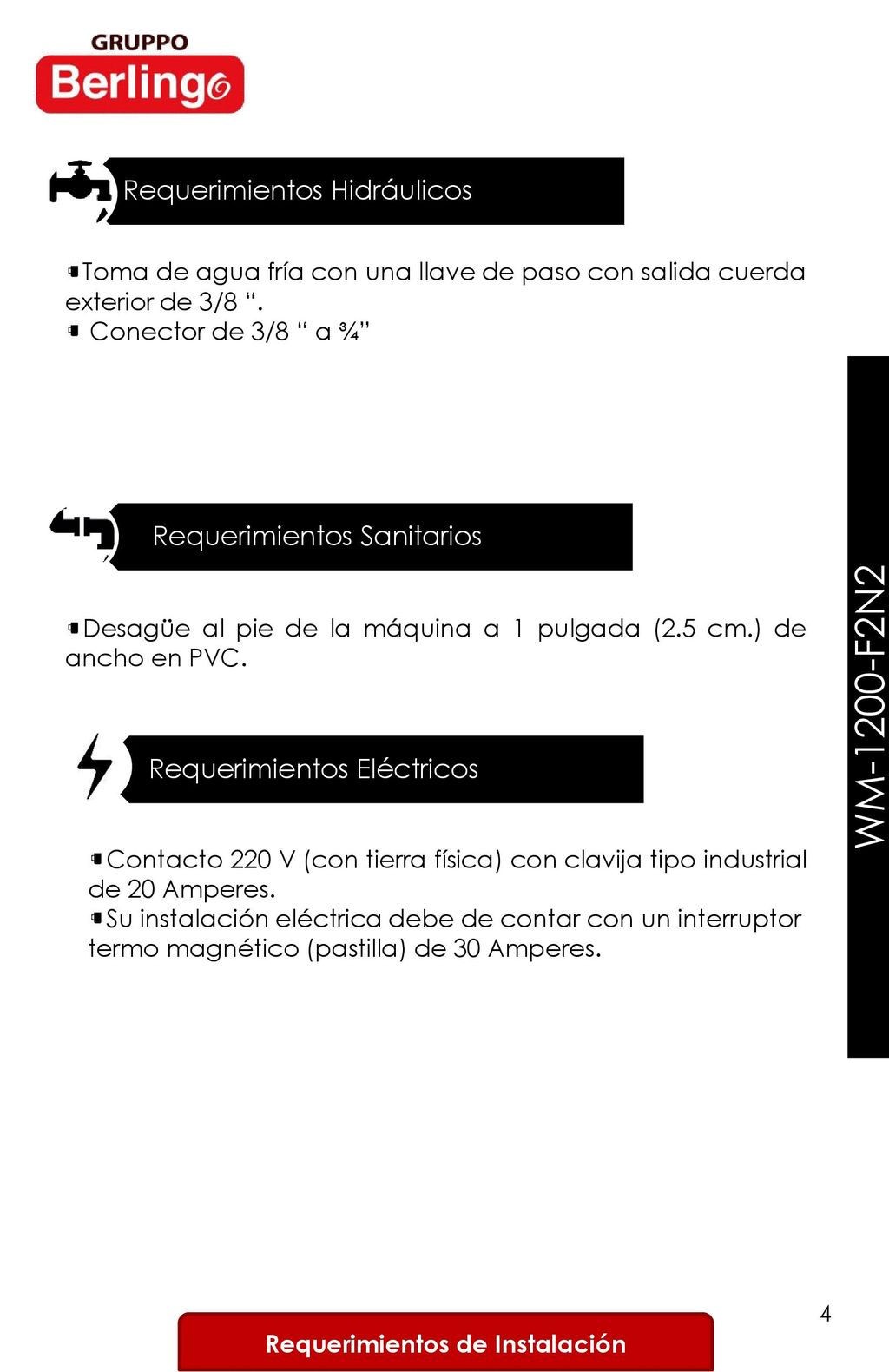

Toma de agua fría con una llave de paso con salida cuerda exterior de 3/8 “. Conector de 3/8 “ a ¾” Requerimientos Sanitarios Desagüe al pie de la máquina a 1 pulgada (2.5 cm.) de ancho en PVC. Requerimientos Eléctricos Contacto 220 V (con tierra física) con clavija tipo industrial de 20 Amperes. Su instalación eléctrica debe de contar con un interruptor termo magnético (pastilla) de 30 Amperes. 4

5 Requerimientos Espaciales

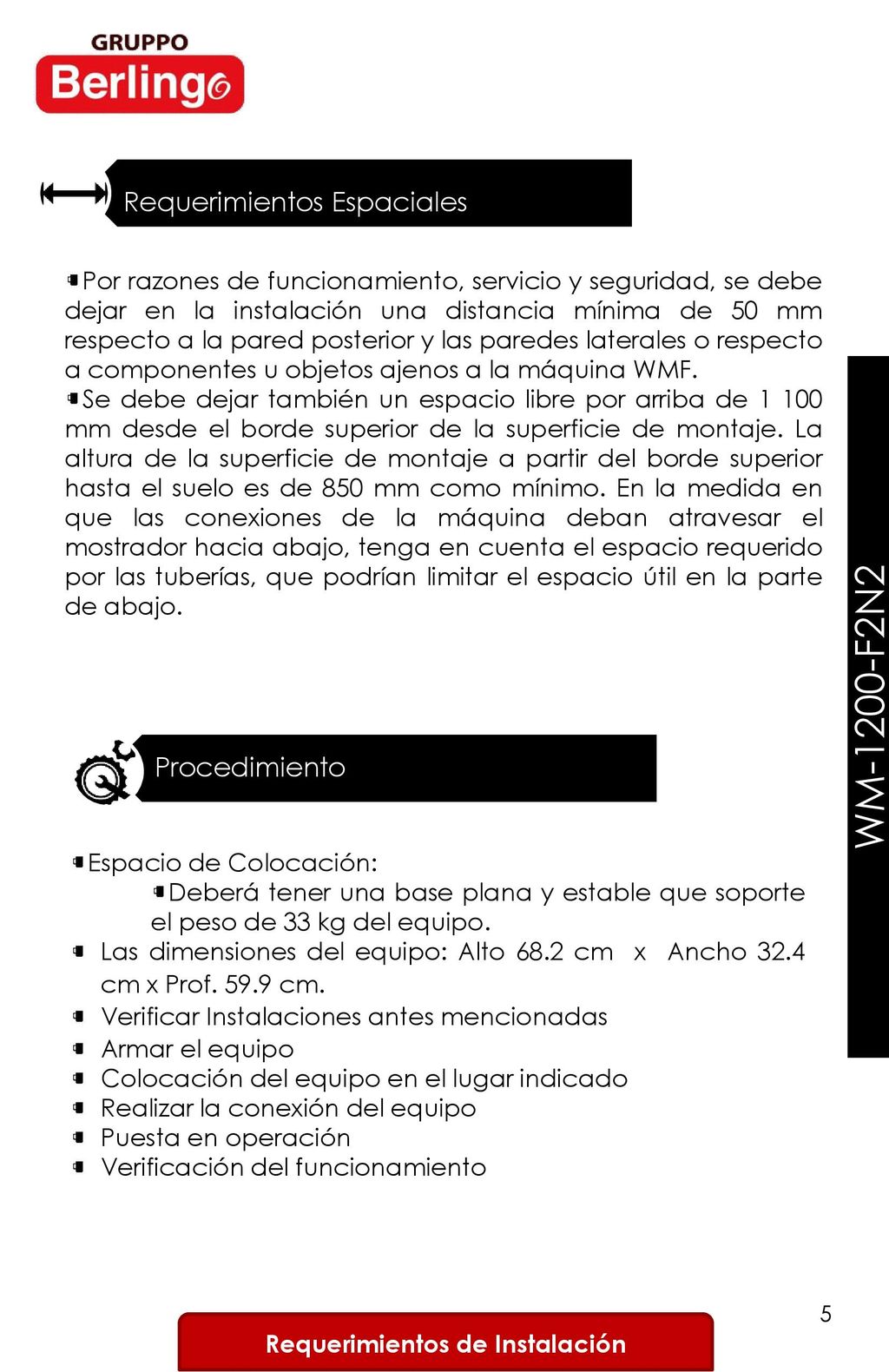

Por razones de funcionamiento, servicio y seguridad, se debe dejar en la instalación una distancia mínima de 50 mm respecto a la pared posterior y las paredes laterales o respecto a componentes u objetos ajenos a la máquina WMF. Se debe dejar también un espacio libre por arriba de mm desde el borde superior de la superficie de montaje. La altura de la superficie de montaje a partir del borde superior hasta el suelo es de 850 mm como mínimo. En la medida en que las conexiones de la máquina deban atravesar el mostrador hacia abajo, tenga en cuenta el espacio requerido por las tuberías, que podrían limitar el espacio útil en la parte de abajo. Procedimiento Espacio de Colocación: Deberá tener una base plana y estable que soporte el peso de 33 kg del equipo. Las dimensiones del equipo: Alto 68.2 cm x Ancho 32.4 cm x Prof cm. Verificar Instalaciones antes mencionadas Armar el equipo Colocación del equipo en el lugar indicado Realizar la conexión del equipo Puesta en operación Verificación del funcionamiento 5

6 Diagrama de Instalación
Llave de paso NPT 3/8¨cuerda exterior Manguera flexible Cable de conexión Clavija y contacto 220 V 3patas Manguera desagüe Desagüe local 6
