Qué es un Estrangulador? Un dispositivo provisto de un orificio, utilizado para controlar la tasa de flujo de fluido o la presión del sistema aguas abajo.

Presentación del tema: "Qué es un Estrangulador? Un dispositivo provisto de un orificio, utilizado para controlar la tasa de flujo de fluido o la presión del sistema aguas abajo."— Transcripción de la presentación:

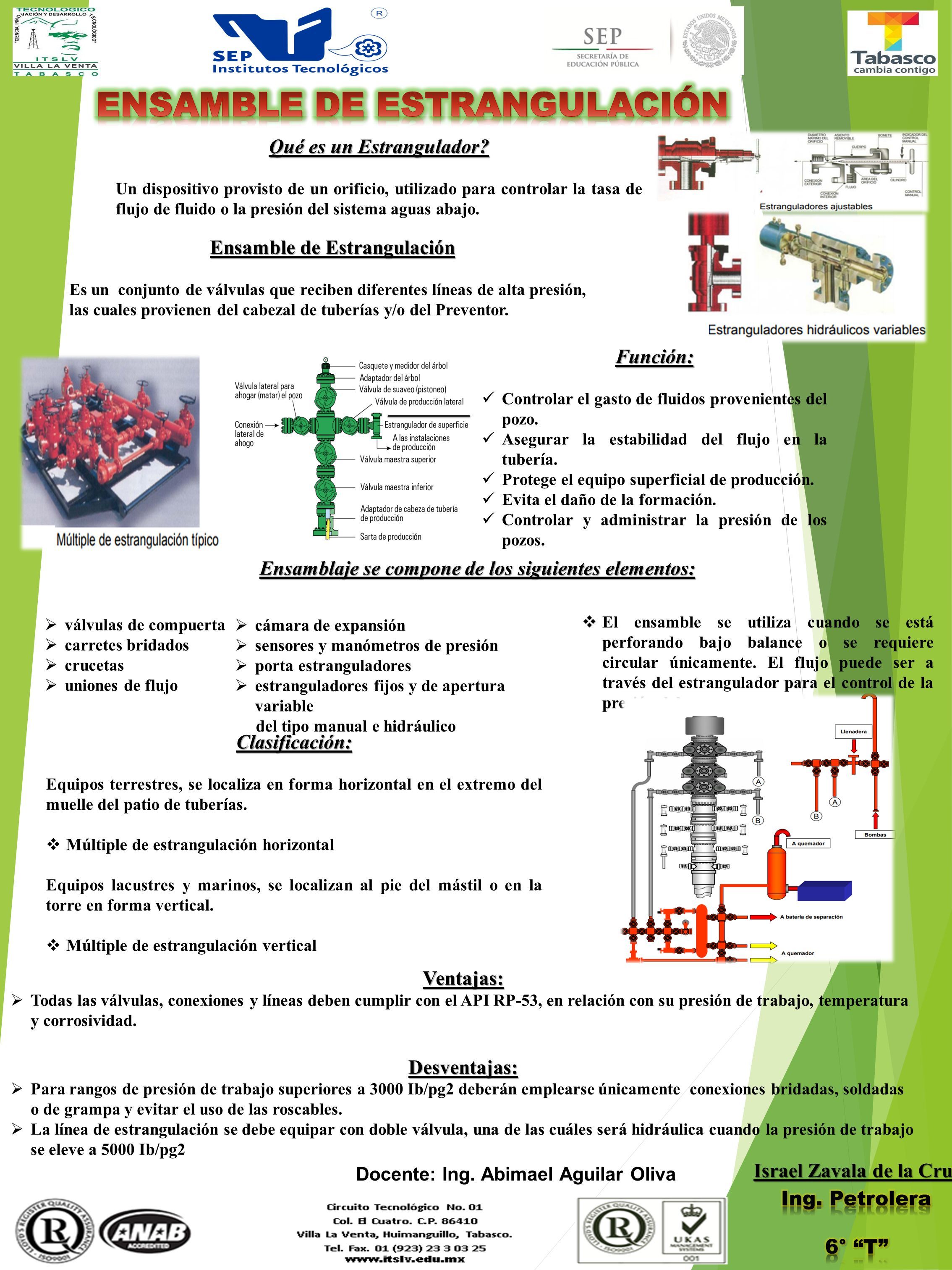

1 Qué es un Estrangulador? Un dispositivo provisto de un orificio, utilizado para controlar la tasa de flujo de fluido o la presión del sistema aguas abajo. Clasificación: Equipos terrestres, se localiza en forma horizontal en el extremo del muelle del patio de tuberías.  Múltiple de estrangulación horizontal Equipos lacustres y marinos, se localizan al pie del mástil o en la torre en forma vertical.  Múltiple de estrangulación vertical  válvulas de compuerta  carretes bridados  crucetas  uniones de flujo Ensamblaje se compone de los siguientes elementos:  cámara de expansión  sensores y manómetros de presión  porta estranguladores  estranguladores fijos y de apertura variable del tipo manual e hidráulico Ensamble de Estrangulación Es un conjunto de válvulas que reciben diferentes líneas de alta presión, las cuales provienen del cabezal de tuberías y/o del Preventor.  El ensamble se utiliza cuando se está perforando bajo balance o se requiere circular únicamente. El flujo puede ser a través del estrangulador para el control de la presión del pozo. Docente: Ing. Abimael Aguilar Oliva Israel Zavala de la Cruz Función: Controlar el gasto de fluidos provenientes del pozo. Asegurar la estabilidad del flujo en la tubería. Protege el equipo superficial de producción. Evita el daño de la formación. Controlar y administrar la presión de los pozos. Ventajas:  Todas las válvulas, conexiones y líneas deben cumplir con el API RP-53, en relación con su presión de trabajo, temperatura y corrosividad.Desventajas:  Para rangos de presión de trabajo superiores a 3000 Ib/pg2 deberán emplearse únicamente conexiones bridadas, soldadas o de grampa y evitar el uso de las roscables.  La línea de estrangulación se debe equipar con doble válvula, una de las cuáles será hidráulica cuando la presión de trabajo se eleve a 5000 Ib/pg2
