GENERACION DE SUPERFICIES POR MECANIZADO

Presentación del tema: "GENERACION DE SUPERFICIES POR MECANIZADO"— Transcripción de la presentación:

1 GENERACION DE SUPERFICIES POR MECANIZADO
Figura 1 Plano de la pieza Forma en bruto Operaciones en MH: torneado, fresado, limado, cepillado, mandrinado, taladrado, escariado, brochado, rectificado, bruñido, lapidado, etc.

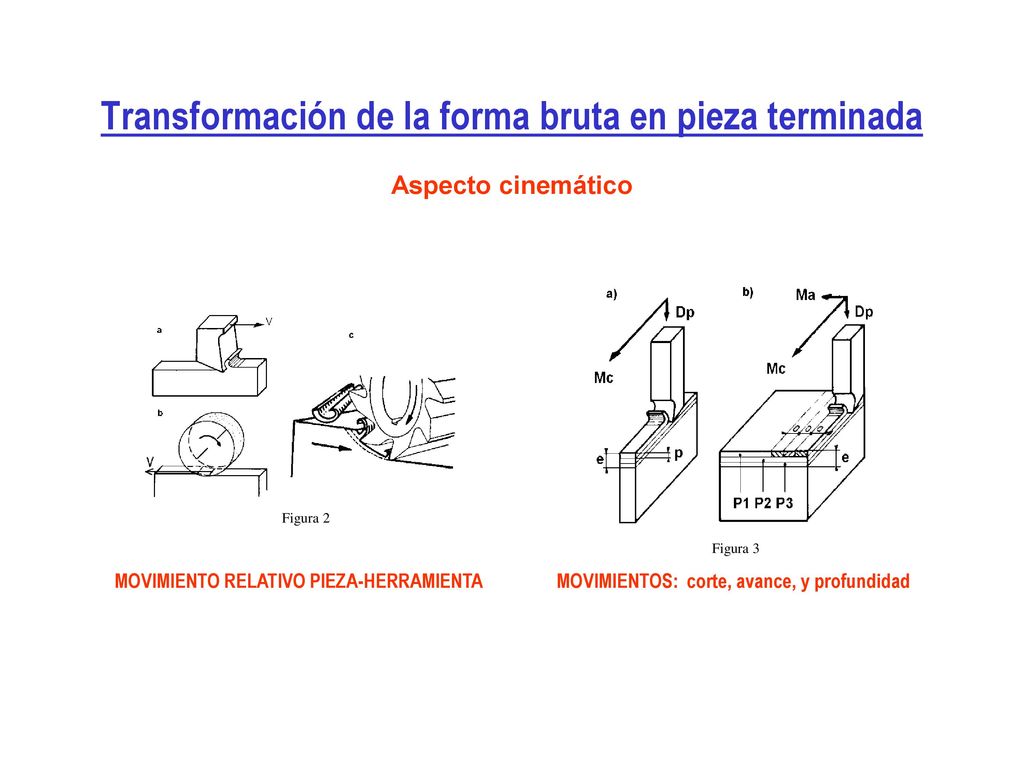

2 Transformación de la forma bruta en pieza terminada Aspecto cinemático
Figura 3 Figura 2 MOVIMIENTO RELATIVO PIEZA-HERRAMIENTA MOVIMIENTOS: corte, avance, y profundidad

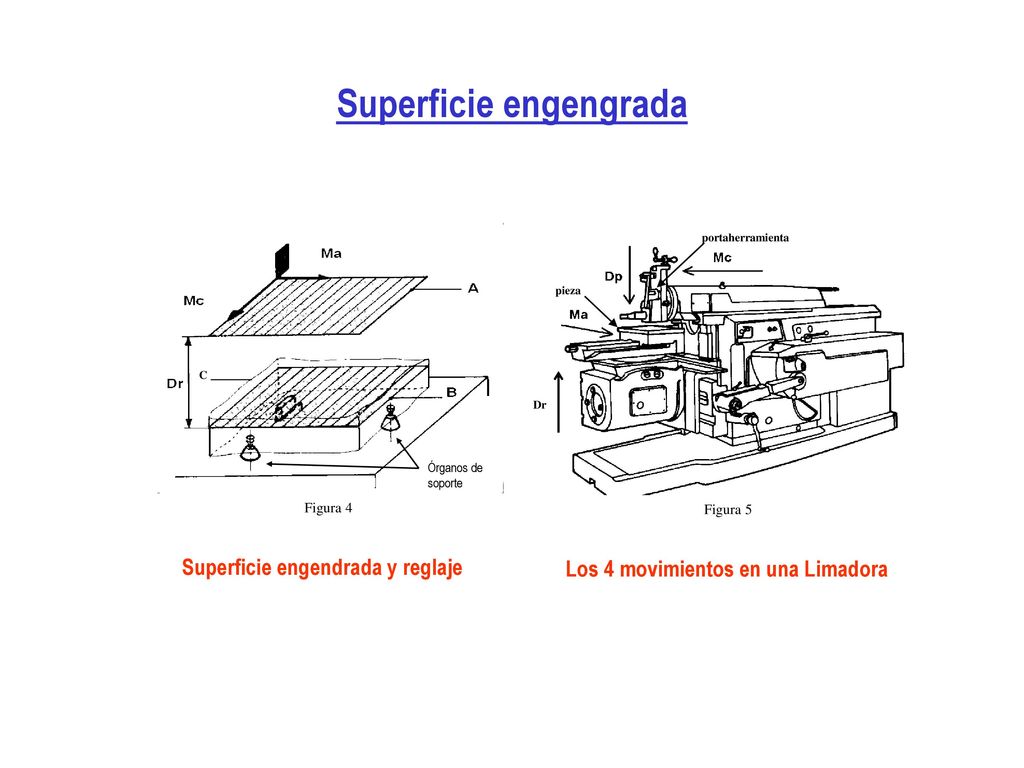

3 Superficie engengrada
Figura 5 Dr portaherramienta pieza Figura 4 Órganos de soporte C Superficie engendrada y reglaje Los 4 movimientos en una Limadora

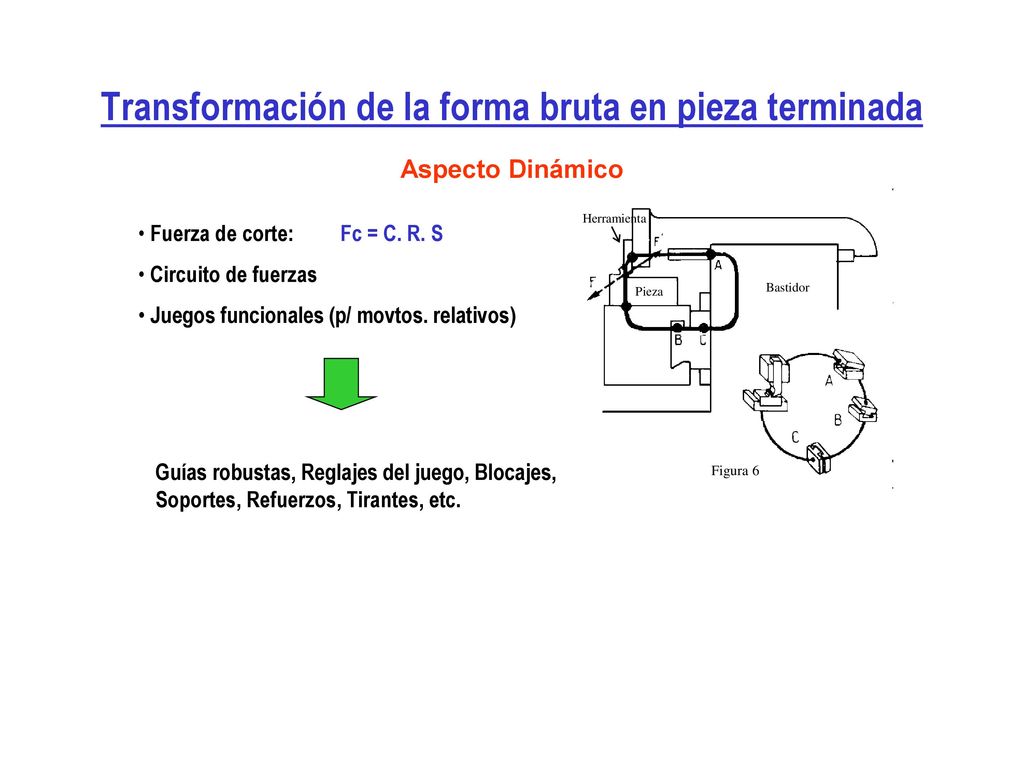

4 Transformación de la forma bruta en pieza terminada Aspecto Dinámico
Figura 6 Herramienta Pieza Bastidor Fuerza de corte: Fc = C. R. S Circuito de fuerzas Juegos funcionales (p/ movtos. relativos) Guías robustas, Reglajes del juego, Blocajes, Soportes, Refuerzos, Tirantes, etc.

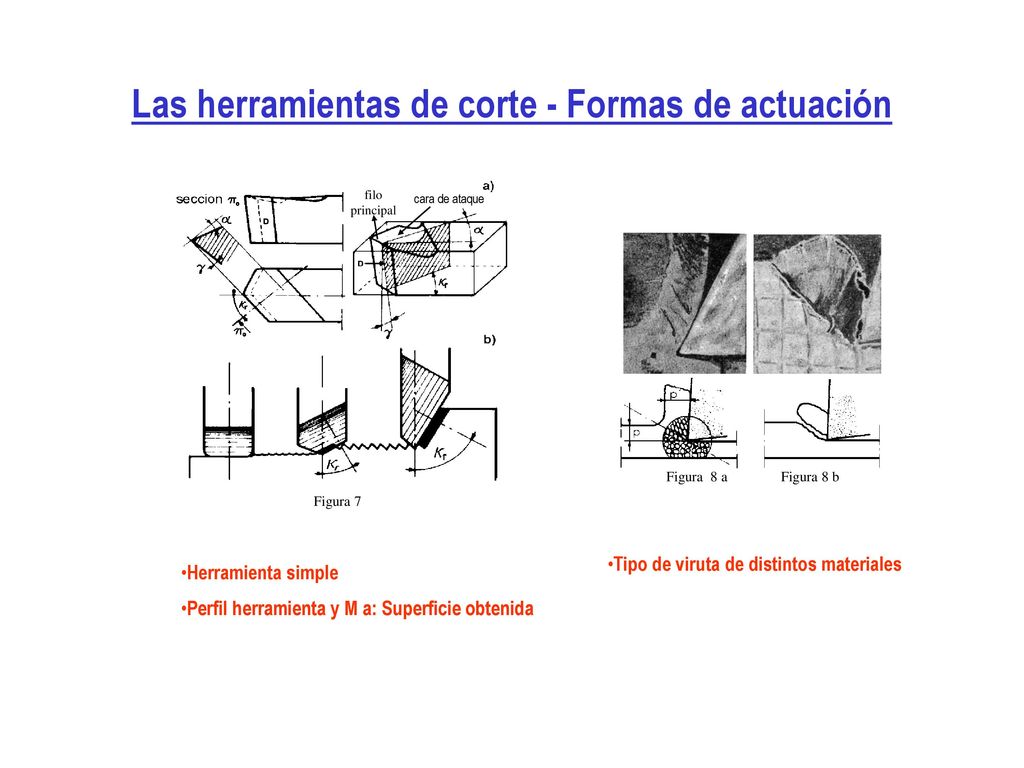

5 Las herramientas de corte - Formas de actuación
Figura 7 cara de ataque filo principal Figura 8 a Figura 8 b Herramienta simple Perfil herramienta y M a: Superficie obtenida Tipo de viruta de distintos materiales

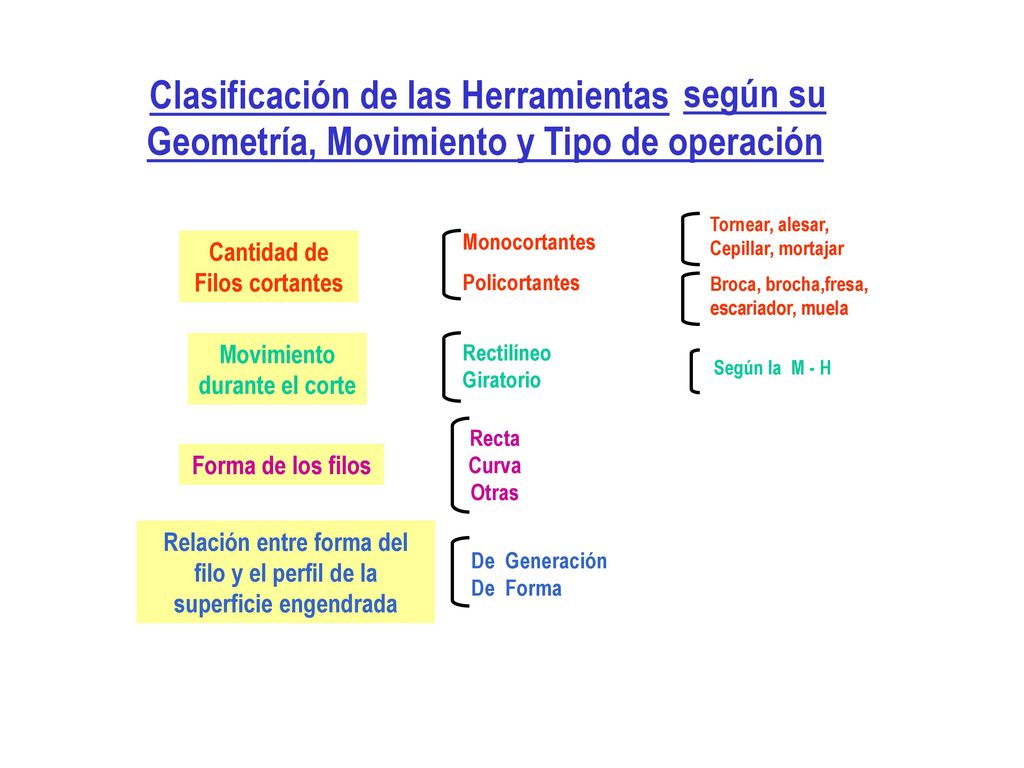

6 Clasificación de las Herramientas
según su Geometría, Movimiento y Tipo de operación Cantidad de Filos cortantes Movimiento durante el corte Forma de los filos Relación entre forma del filo y el perfil de la superficie engendrada Monocortantes Policortantes Tornear, alesar, Cepillar, mortajar Broca, brocha,fresa, escariador, muela Rectilíneo Giratorio Según la M - H Recta Curva Otras De Generación De Forma

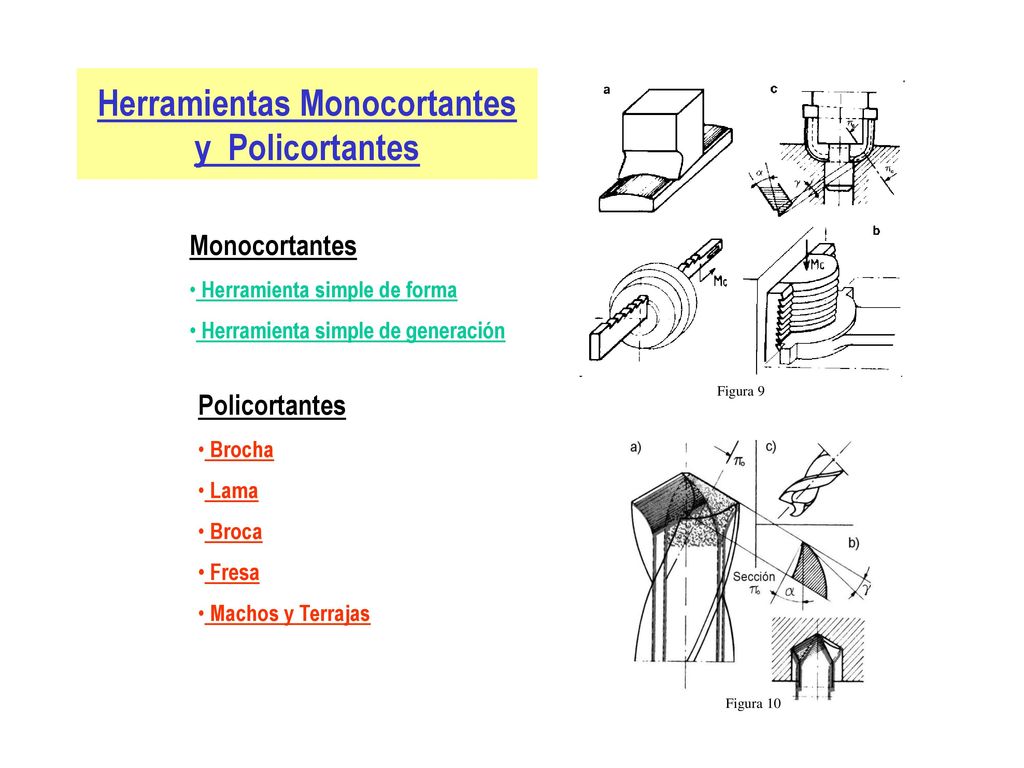

7 Herramientas Monocortantes y Policortantes
Figura 9 Figura 10 Monocortantes Herramienta simple de forma Herramienta simple de generación Policortantes Brocha Lama Broca Fresa Machos y Terrajas

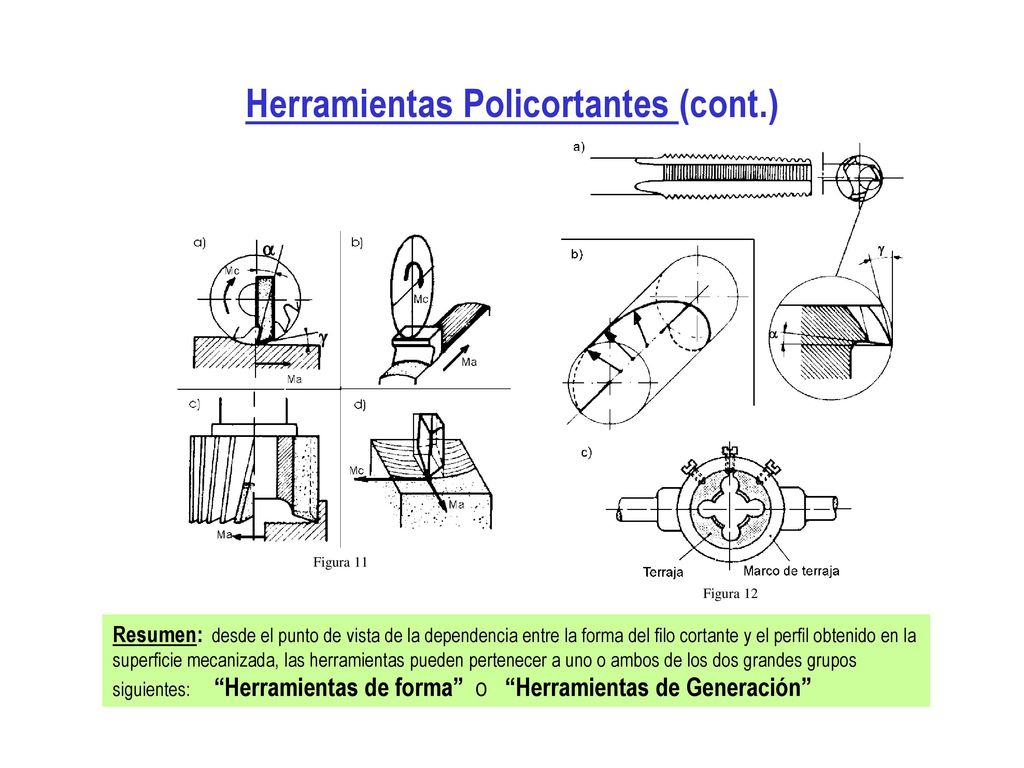

8 Herramientas Policortantes (cont.)
  Figura 11 Figura 12 Resumen: desde el punto de vista de la dependencia entre la forma del filo cortante y el perfil obtenido en la superficie mecanizada, las herramientas pueden pertenecer a uno o ambos de los dos grandes grupos siguientes: “Herramientas de forma” o “Herramientas de Generación”

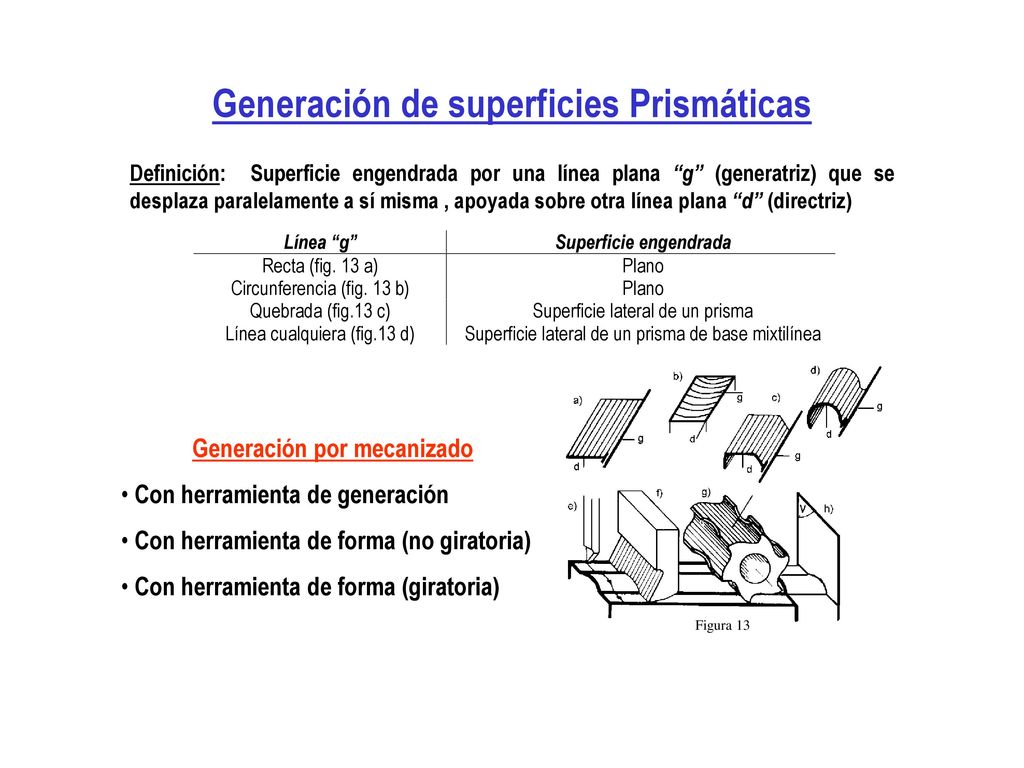

9 Generación de superficies Prismáticas
Definición: Superficie engendrada por una línea plana “g” (generatriz) que se desplaza paralelamente a sí misma , apoyada sobre otra línea plana “d” (directriz) Figura 13 Generación por mecanizado Con herramienta de generación Con herramienta de forma (no giratoria) Con herramienta de forma (giratoria)

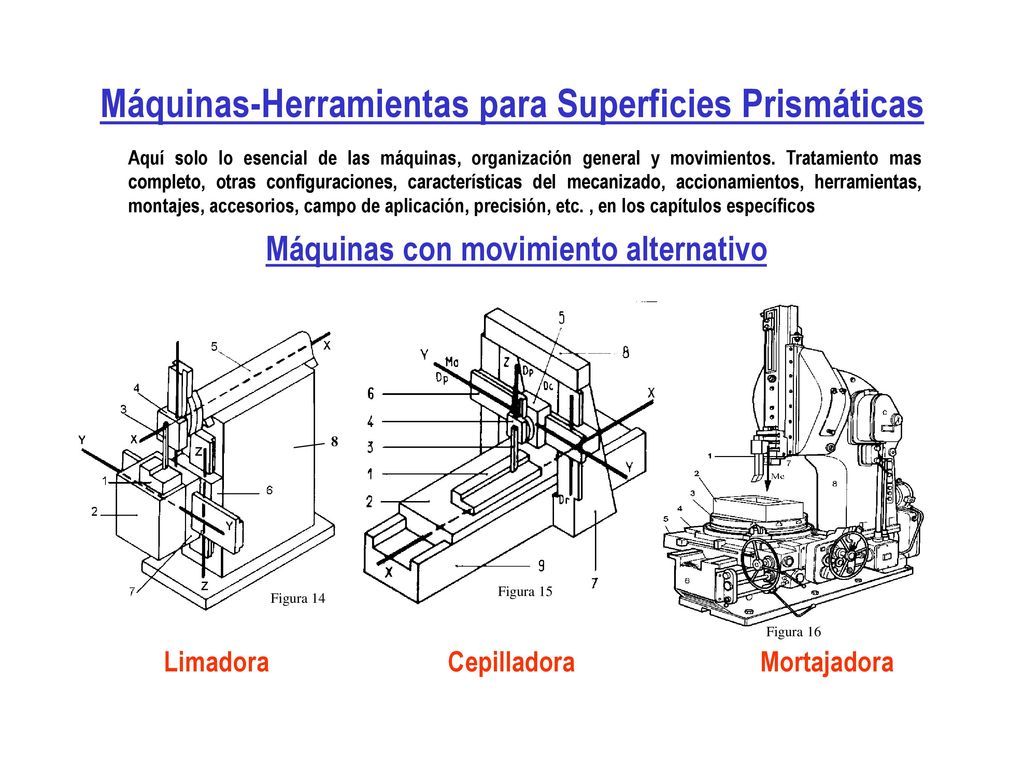

10 Máquinas-Herramientas para Superficies Prismáticas
Aquí solo lo esencial de las máquinas, organización general y movimientos. Tratamiento mas completo, otras configuraciones, características del mecanizado, accionamientos, herramientas, montajes, accesorios, campo de aplicación, precisión, etc. , en los capítulos específicos Máquinas con movimiento alternativo Figura 14 8 Figura 15 Figura 16 Limadora Cepilladora Mortajadora

11 Fresadoras Horizontales Simples
Figura 17

12 Rectificadoras Planas Tangenciales
Figura 18

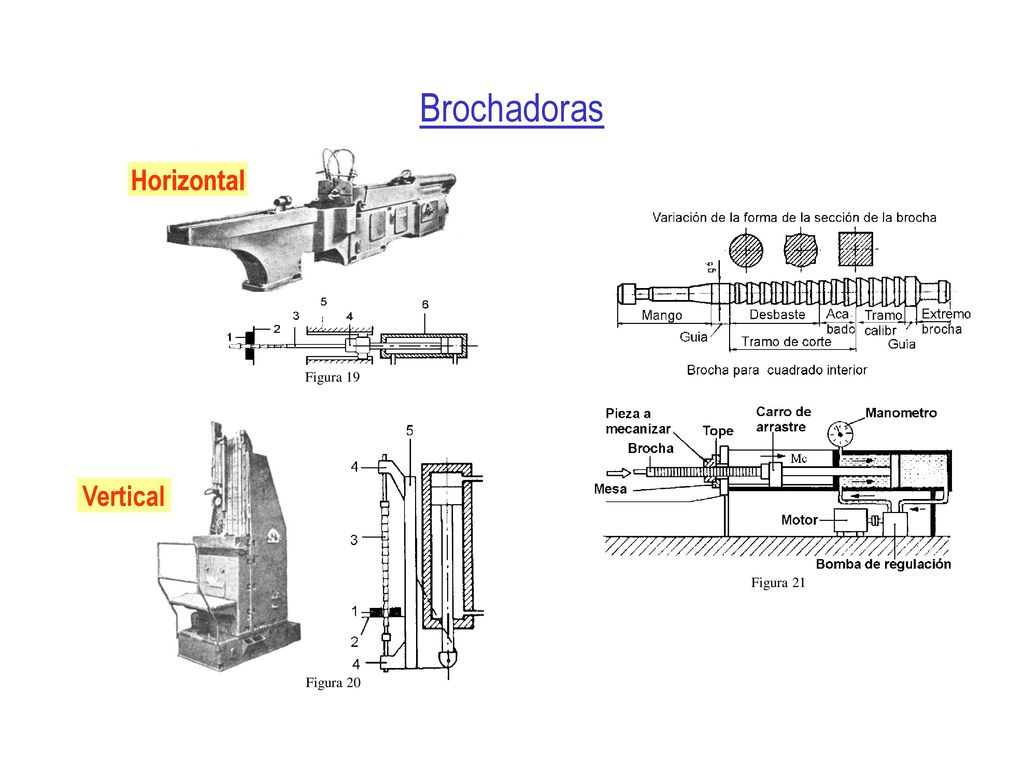

13 Brochadoras Figura 19 Figura 20 Figura 21 Horizontal Vertical

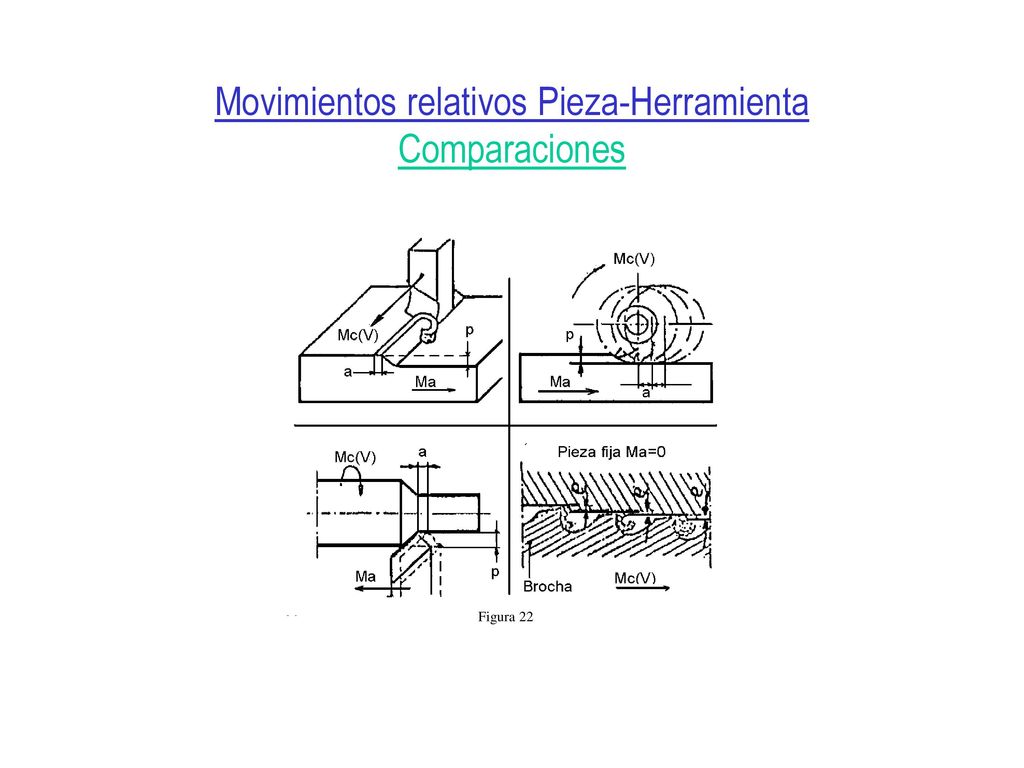

14 Movimientos relativos Pieza-Herramienta Comparaciones
Figura 22

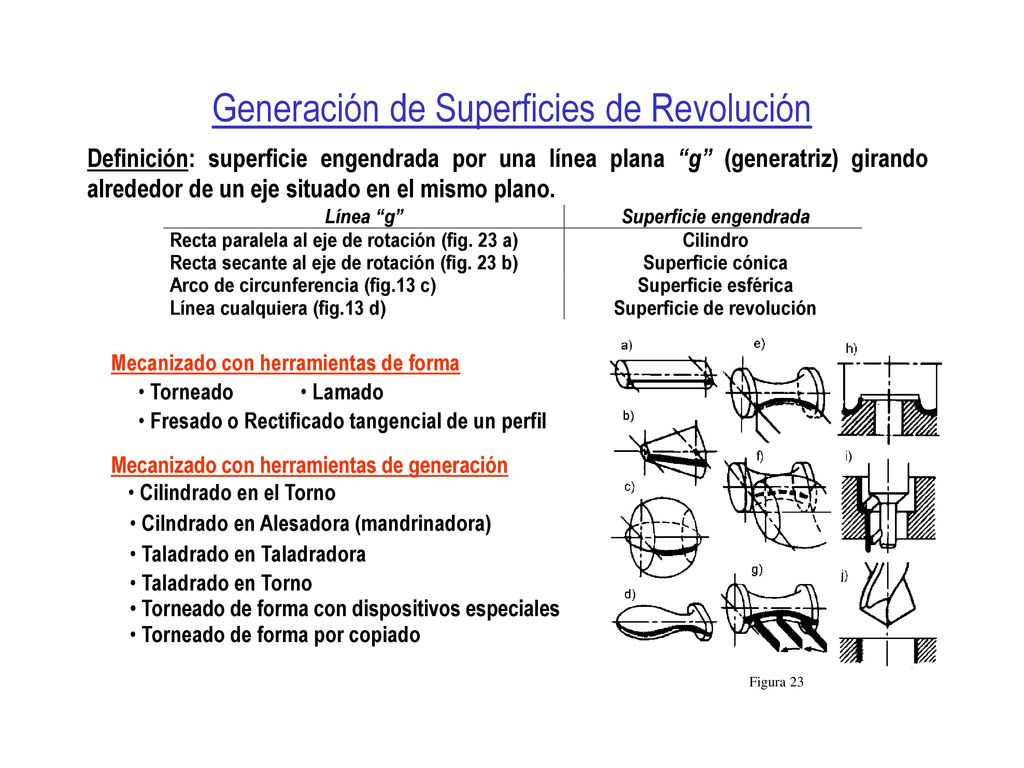

15 Generación de Superficies de Revolución
Definición: superficie engendrada por una línea plana “g” (generatriz) girando alrededor de un eje situado en el mismo plano. Figura 23 Mecanizado con herramientas de forma Torneado Lamado Fresado o Rectificado tangencial de un perfil Mecanizado con herramientas de generación Taladrado en Torno Taladrado en Taladradora Cilndrado en Alesadora (mandrinadora) Cilindrado en el Torno Torneado de forma por copiado Torneado de forma con dispositivos especiales

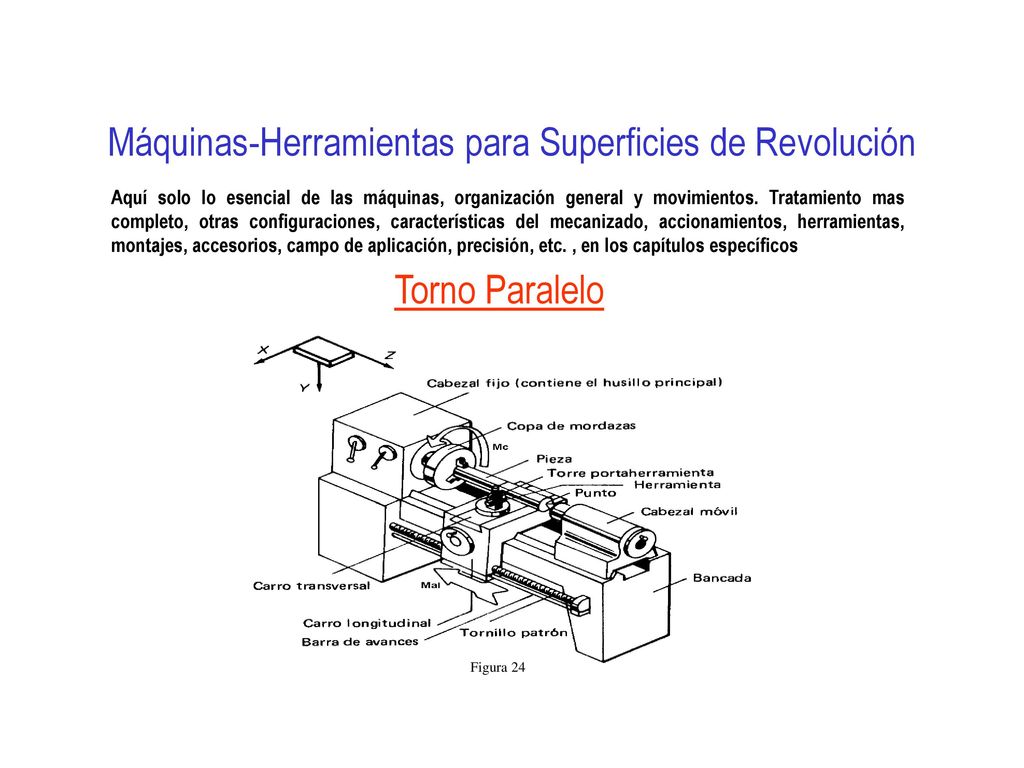

16 Máquinas-Herramientas para Superficies de Revolución
Aquí solo lo esencial de las máquinas, organización general y movimientos. Tratamiento mas completo, otras configuraciones, características del mecanizado, accionamientos, herramientas, montajes, accesorios, campo de aplicación, precisión, etc. , en los capítulos específicos Torno Paralelo Figura 24

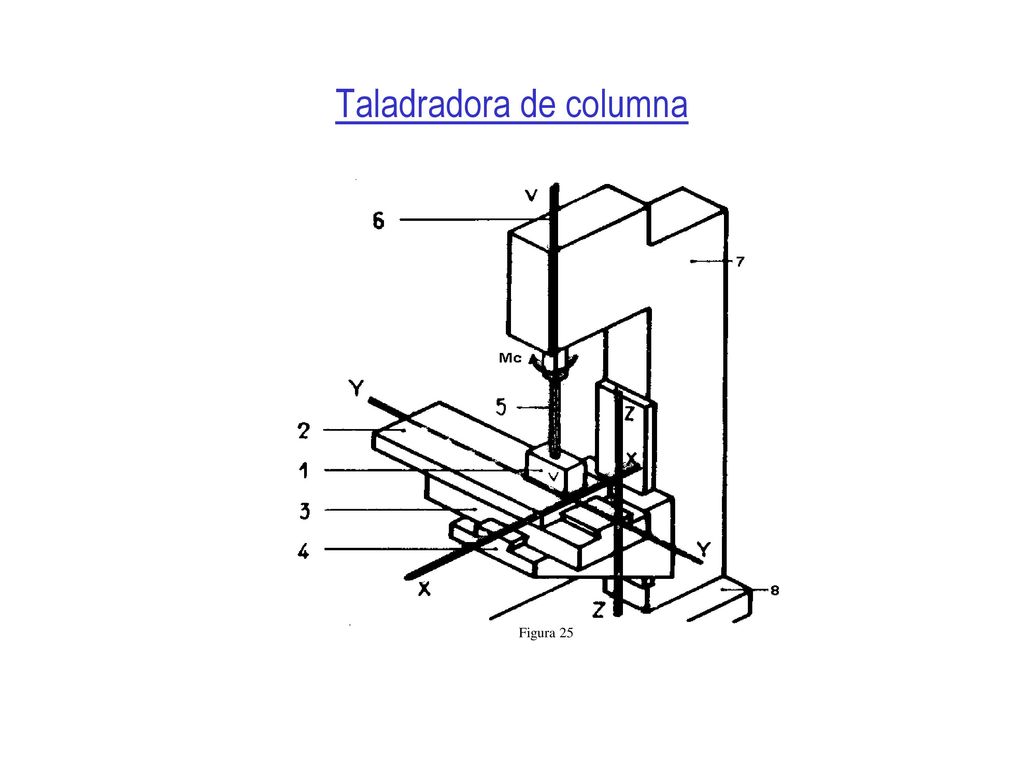

17 Taladradora de columna
Figura 25

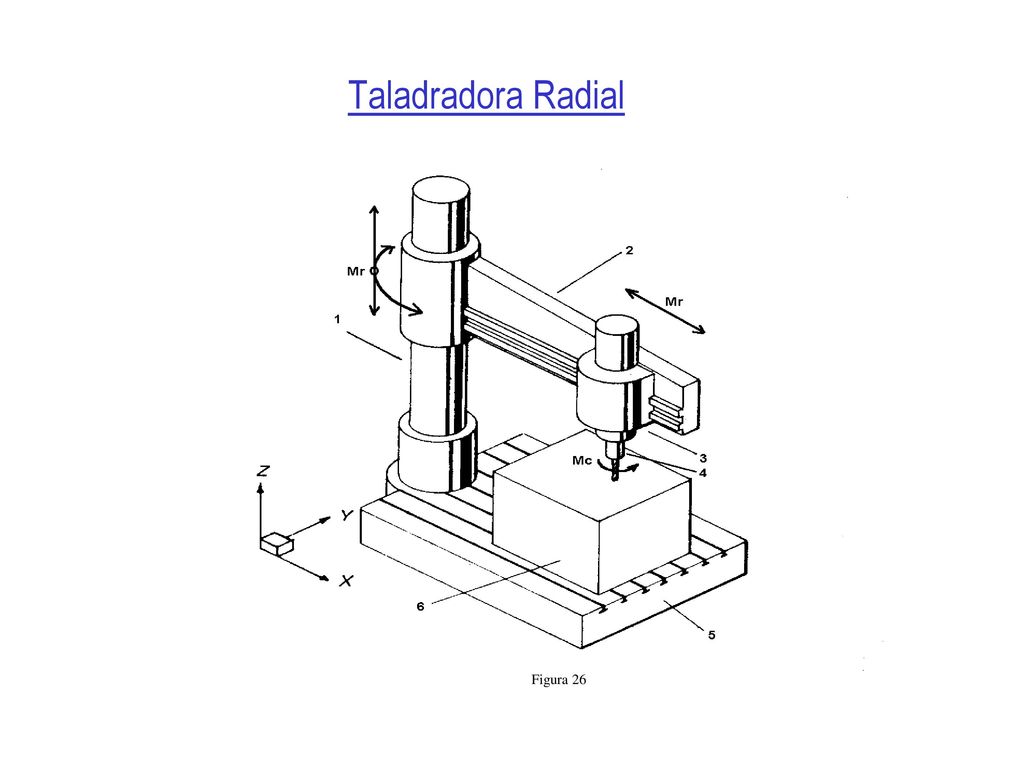

18 Taladradora Radial Figura 26

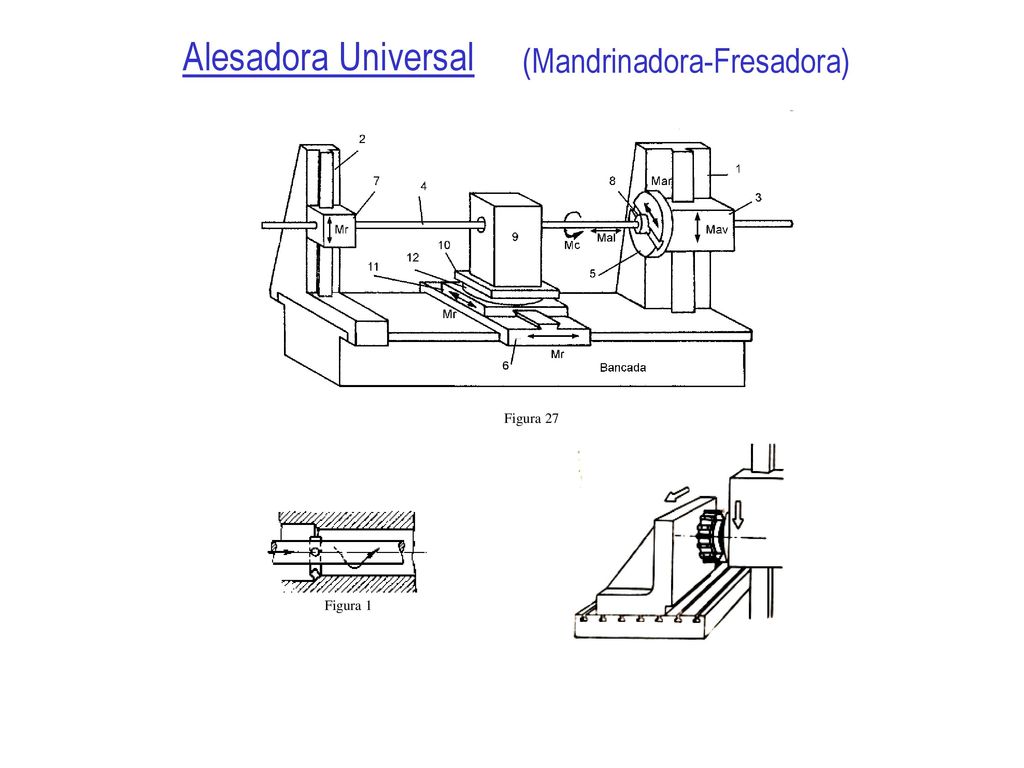

19 Alesadora Universal (Mandrinadora-Fresadora) Figura 27 Figura 1

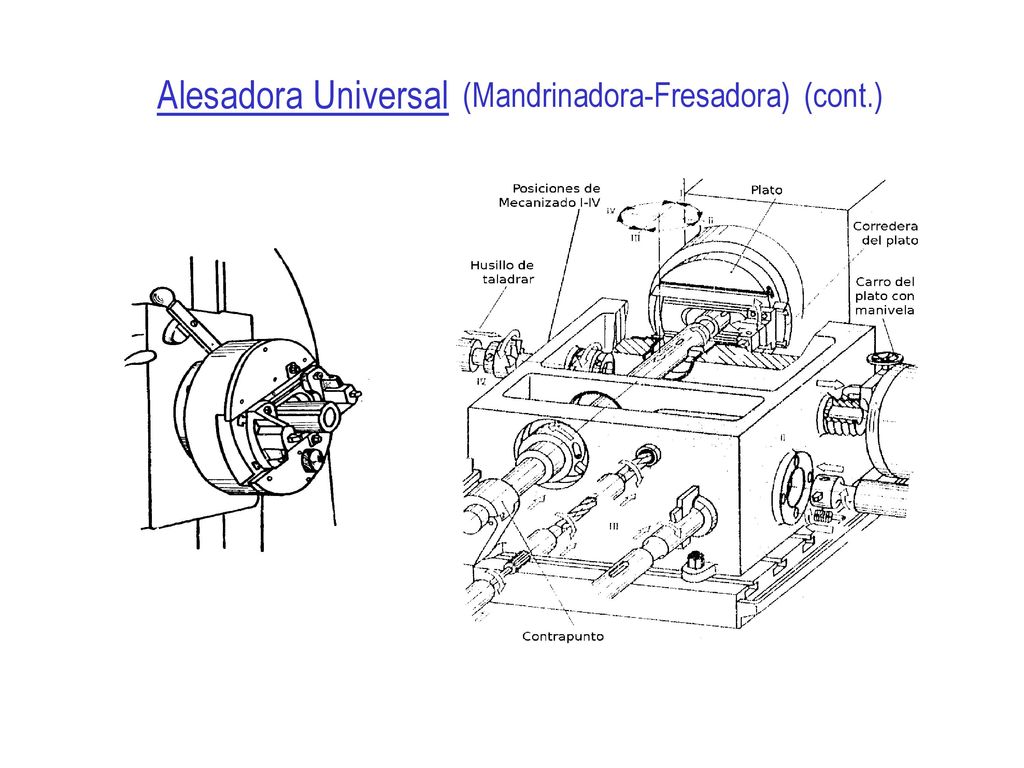

20 Alesadora Universal (Mandrinadora-Fresadora) (cont.)
