1 Ashtech Solutions Mission Planning

2 Usando el Mission Planning

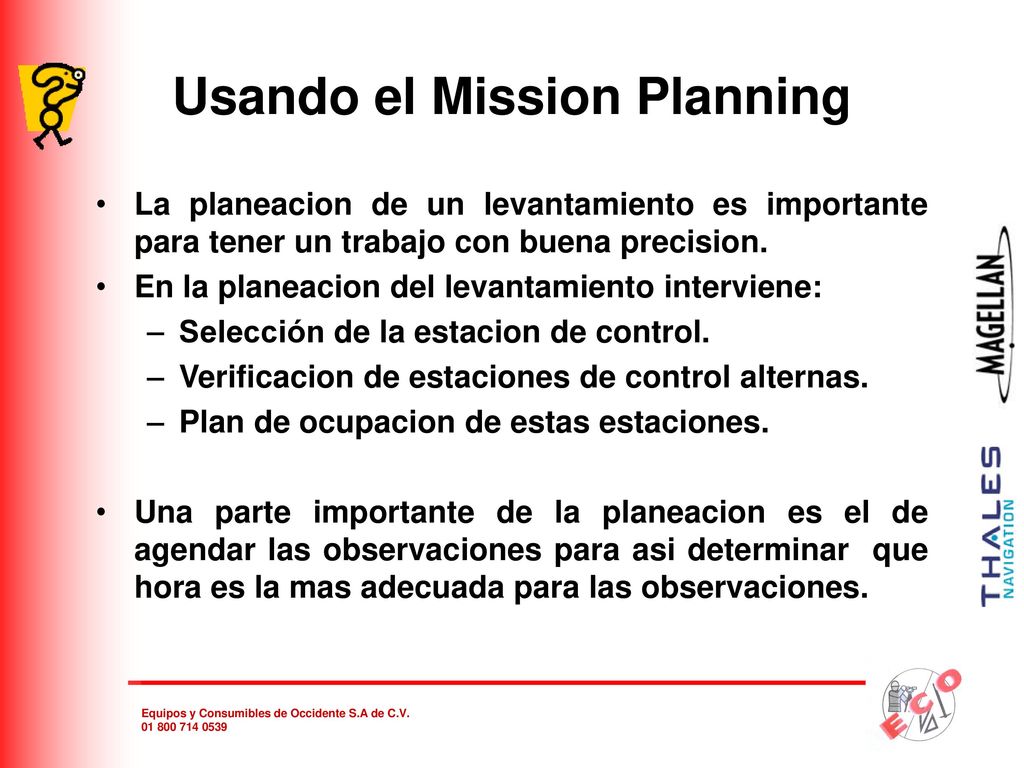

La planeacion de un levantamiento es importante para tener un trabajo con buena precision. En la planeacion del levantamiento interviene: Selección de la estacion de control. Verificacion de estaciones de control alternas. Plan de ocupacion de estas estaciones. Una parte importante de la planeacion es el de agendar las observaciones para asi determinar que hora es la mas adecuada para las observaciones.

3 Entrando a Mision Planning

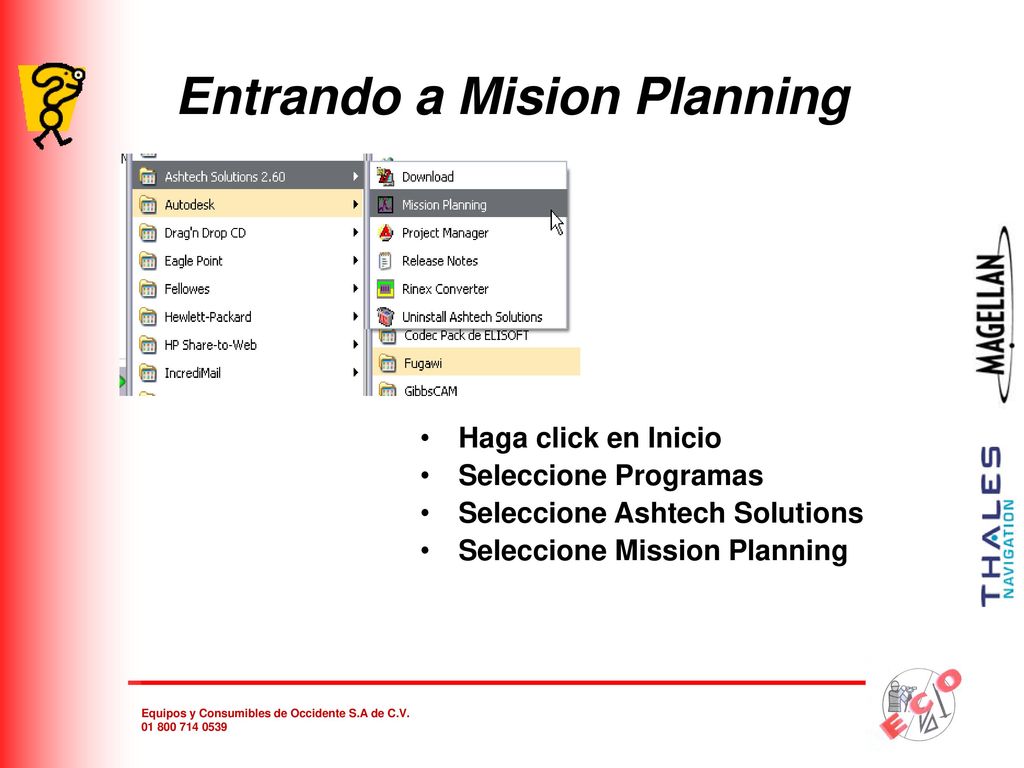

Haga click en Inicio Seleccione Programas Seleccione Ashtech Solutions Seleccione Mission Planning

4 Entrando a Mision Planning

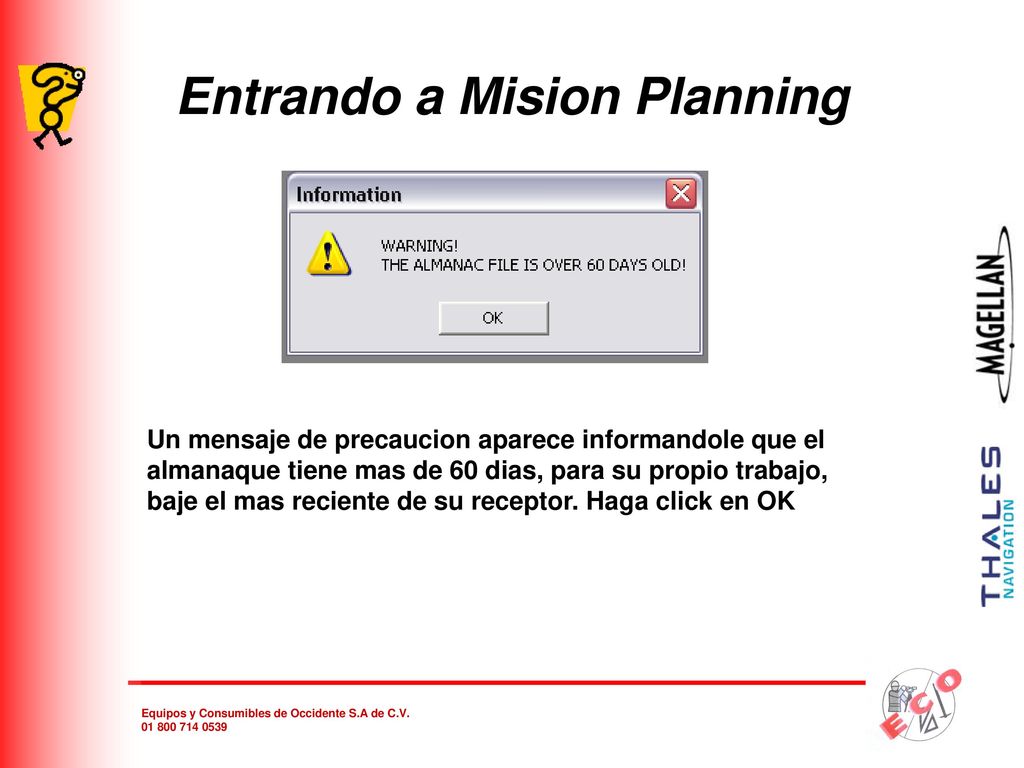

Un mensaje de precaucion aparece informandole que el almanaque tiene mas de 60 dias, para su propio trabajo, baje el mas reciente de su receptor. Haga click en OK

5 Selección del Sitio de Trabajo
Seleccione “NEW” del menu SITE LIST

6 Selección del Sitio de Trabajo

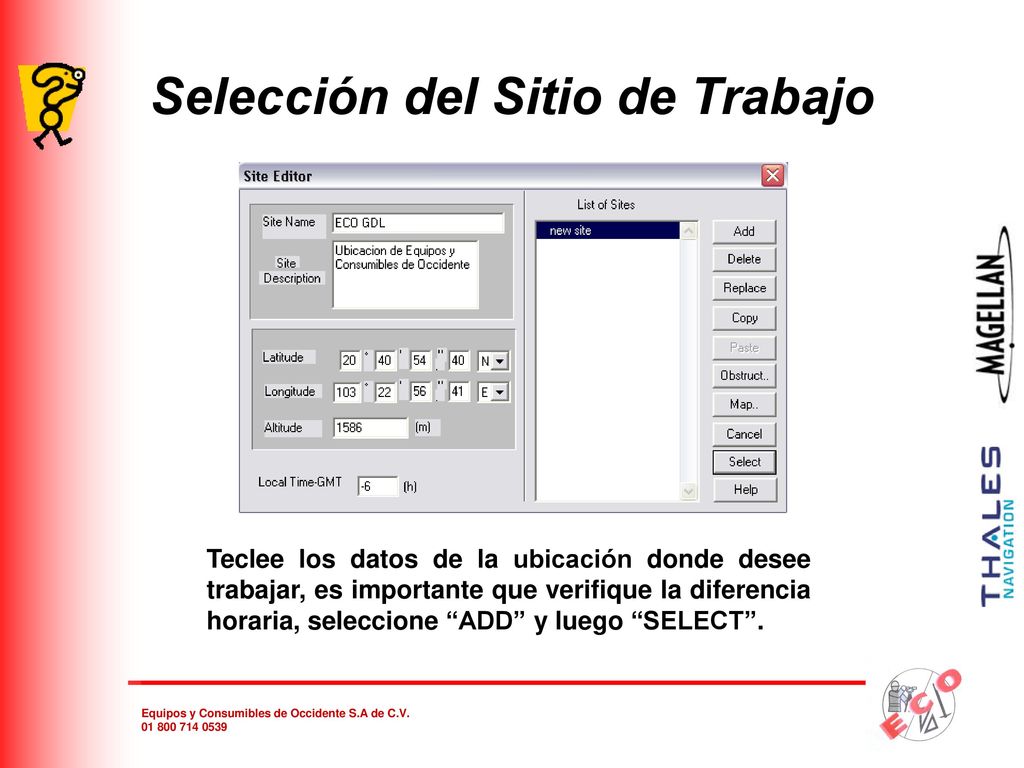

Teclee los datos de la ubicación donde desee trabajar, es importante que verifique la diferencia horaria, seleccione “ADD” y luego “SELECT”.

7 Selección del Sitio de Trabajo

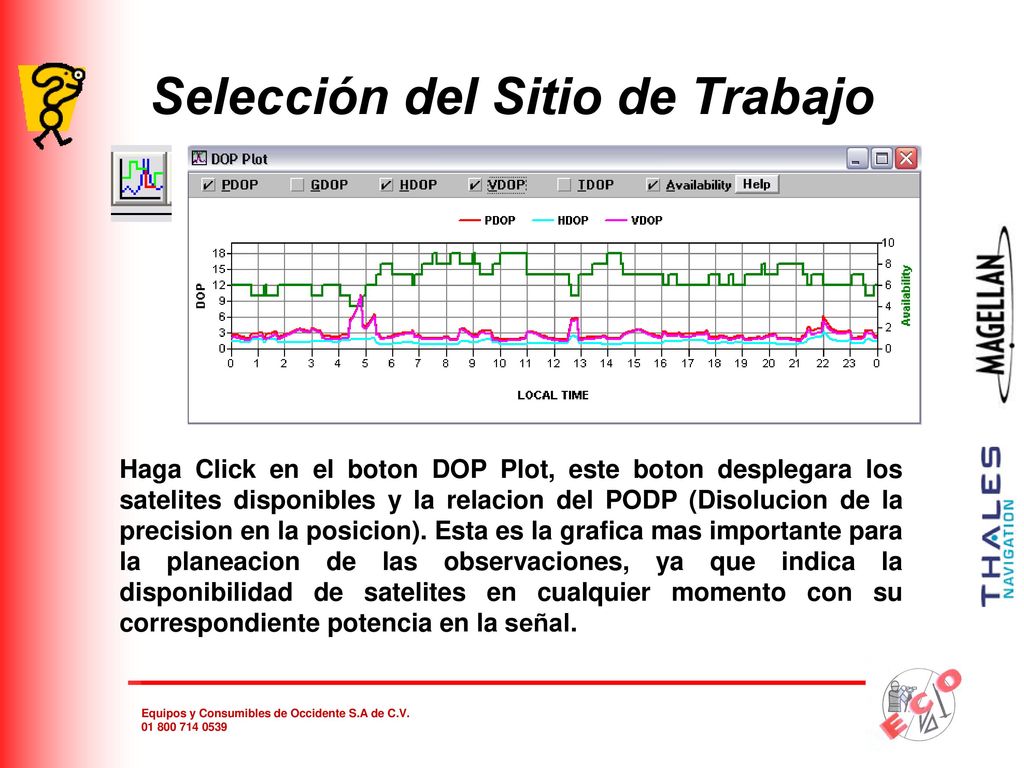

Haga Click en el boton DOP Plot, este boton desplegara los satelites disponibles y la relacion del PODP (Disolucion de la precision en la posicion). Esta es la grafica mas importante para la planeacion de las observaciones, ya que indica la disponibilidad de satelites en cualquier momento con su correspondiente potencia en la señal.

8 Selección del Sitio de Trabajo

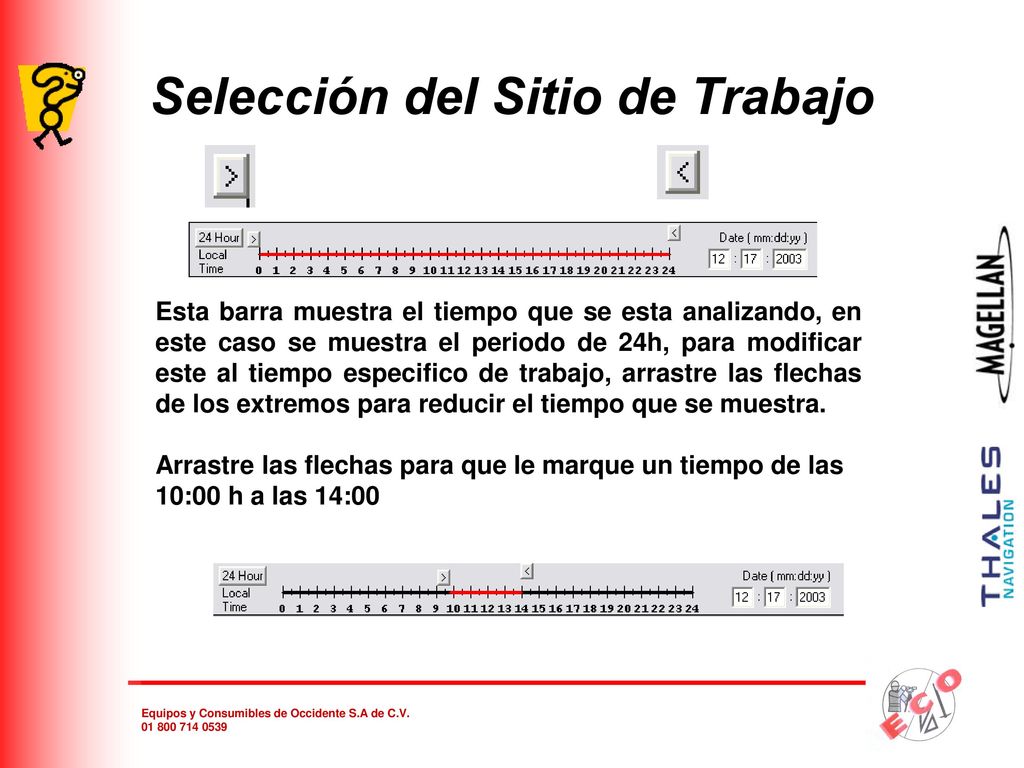

Esta barra muestra el tiempo que se esta analizando, en este caso se muestra el periodo de 24h, para modificar este al tiempo especifico de trabajo, arrastre las flechas de los extremos para reducir el tiempo que se muestra. Arrastre las flechas para que le marque un tiempo de las 10:00 h a las 14:00

9 Selección del Sitio de Trabajo

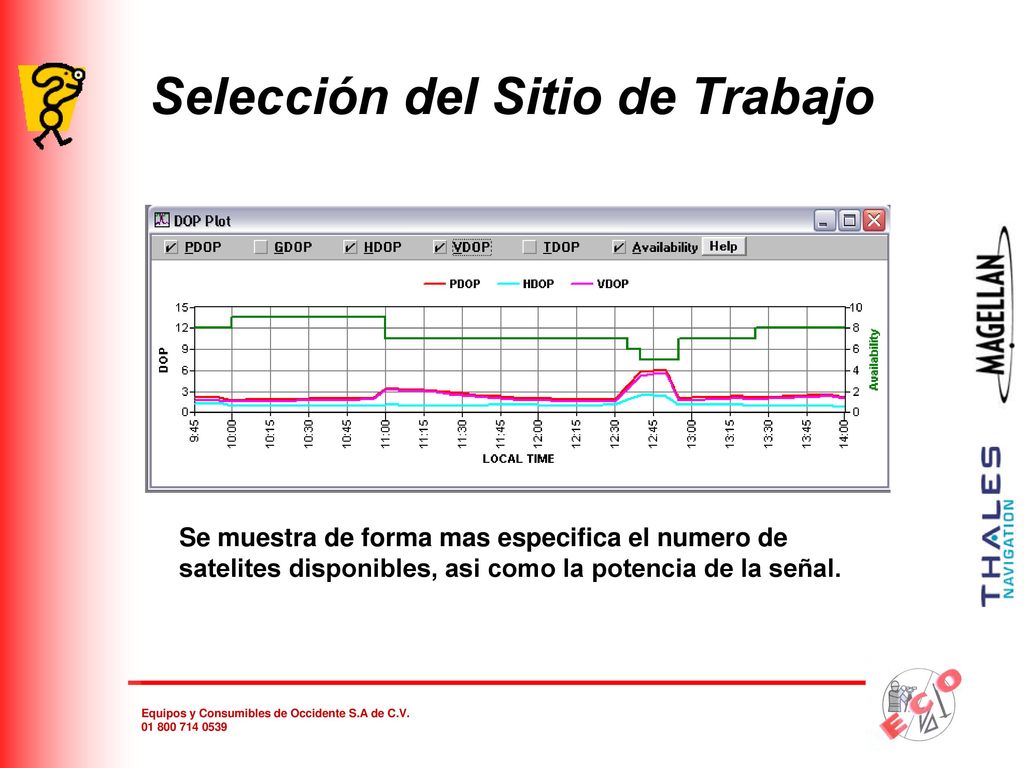

Se muestra de forma mas especifica el numero de satelites disponibles, asi como la potencia de la señal.

10 Selección del Sitio de Trabajo

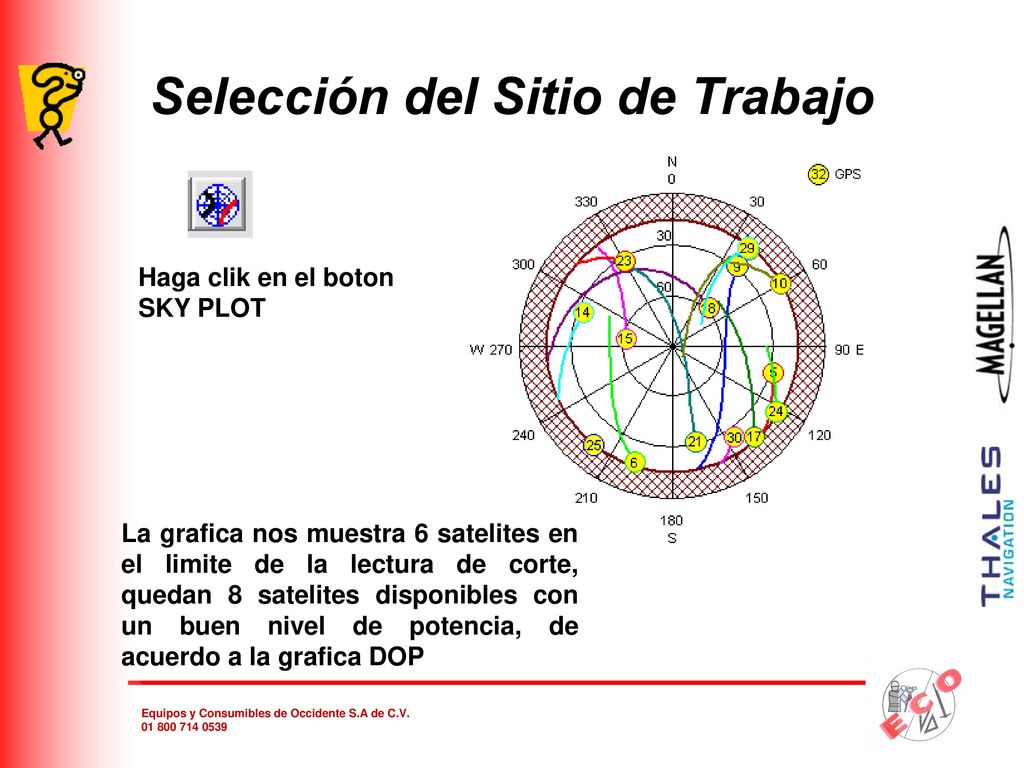

Haga clik en el boton SKY PLOT La grafica nos muestra 6 satelites en el limite de la lectura de corte, quedan 8 satelites disponibles con un buen nivel de potencia, de acuerdo a la grafica DOP

11 Selección del Sitio de Trabajo

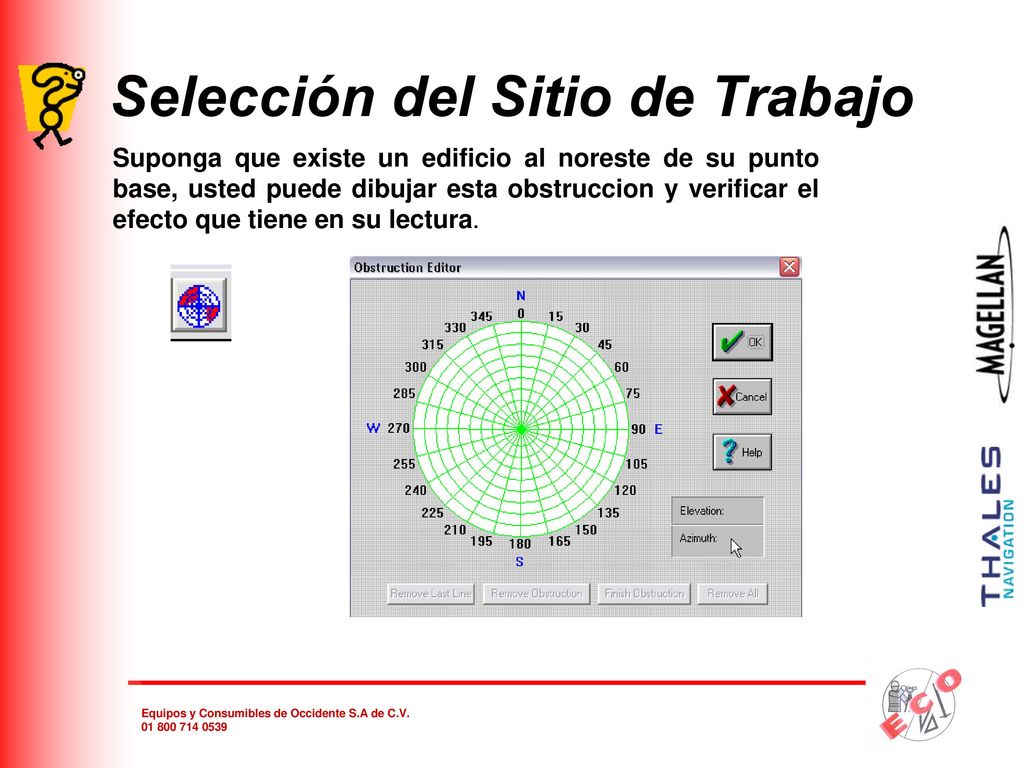

Suponga que existe un edificio al noreste de su punto base, usted puede dibujar esta obstruccion y verificar el efecto que tiene en su lectura.

12 Selección del Sitio de Trabajo

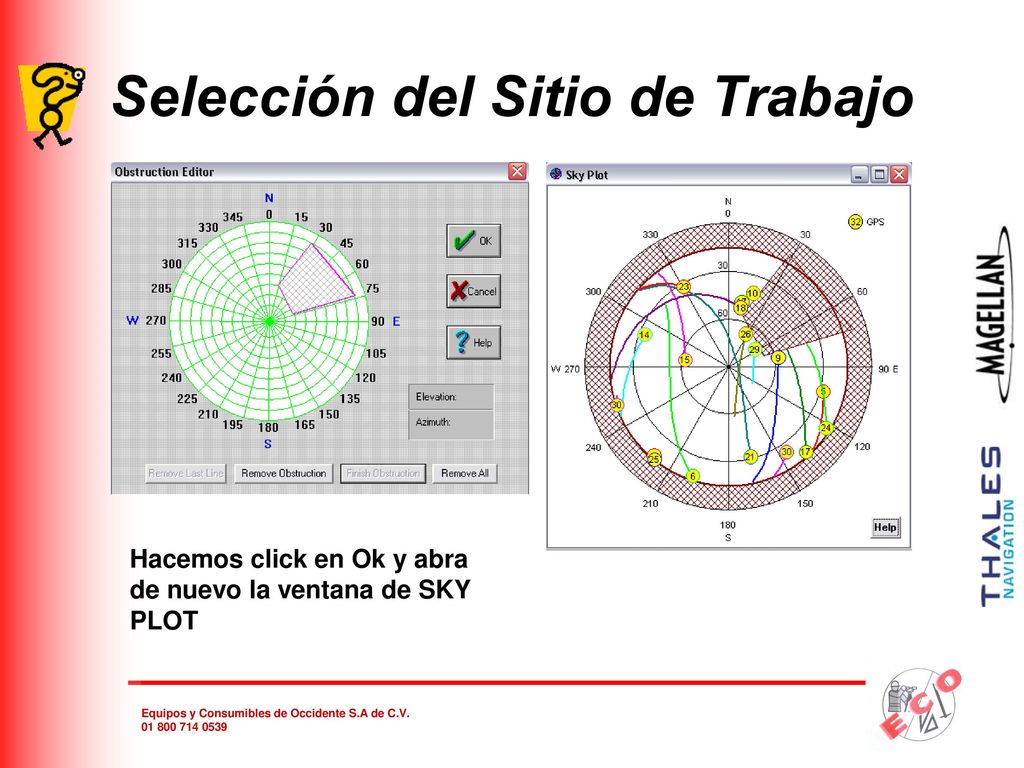

Hacemos click en Ok y abra de nuevo la ventana de SKY PLOT

13 Selección del Sitio de Trabajo

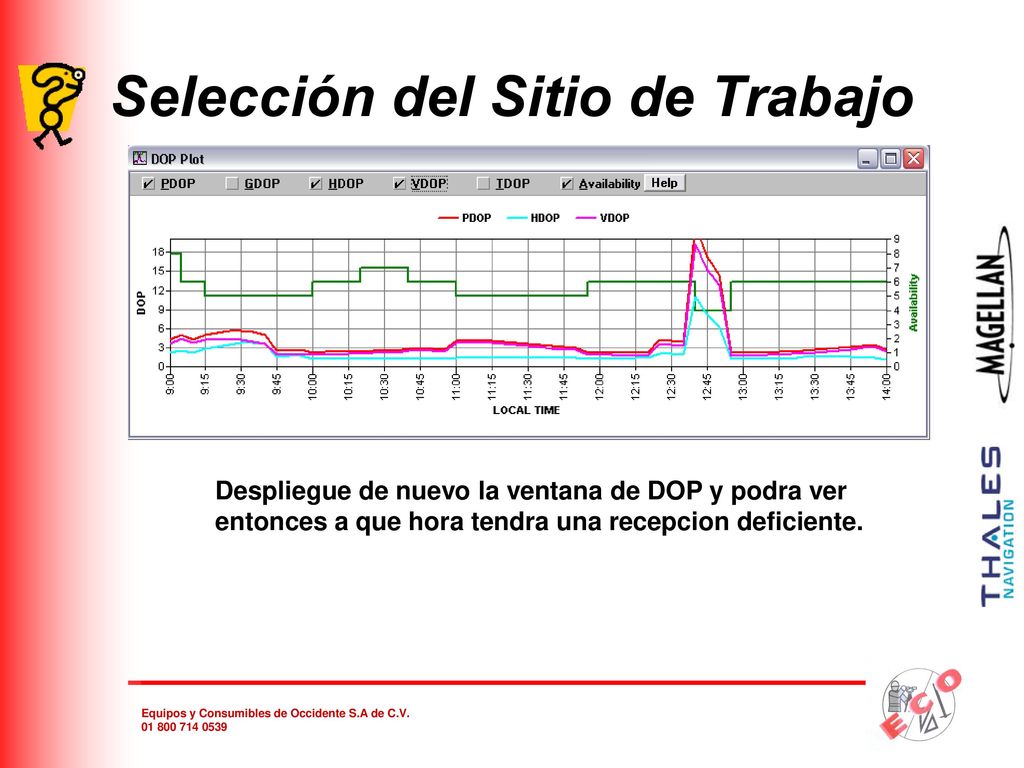

Despliegue de nuevo la ventana de DOP y podra ver entonces a que hora tendra una recepcion deficiente.
