1 Obras de Emergencia Sistema Productivo Quillota-La Cruz-San Isidro
Gerencia de Operaciones Diciembre 2013 1

2 Altos Niveles de Nitrato en Sondajes

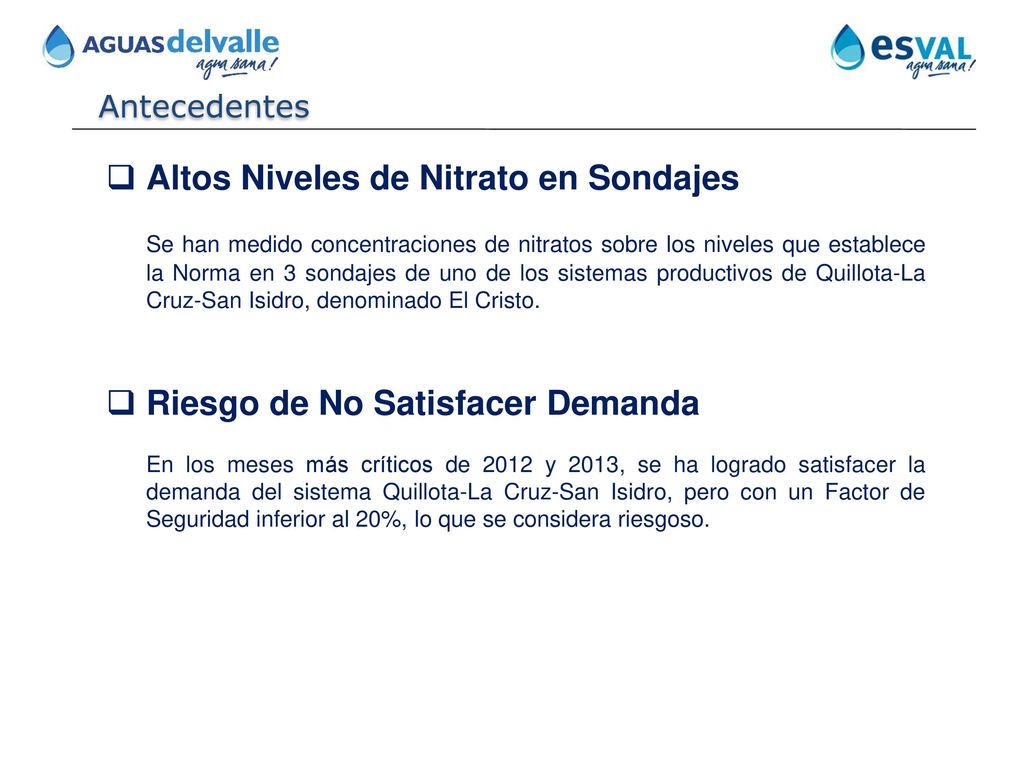

Antecedentes Altos Niveles de Nitrato en Sondajes Se han medido concentraciones de nitratos sobre los niveles que establece la Norma en 3 sondajes de uno de los sistemas productivos de Quillota-La Cruz-San Isidro, denominado El Cristo. Riesgo de No Satisfacer Demanda En los meses más críticos de 2012 y 2013, se ha logrado satisfacer la demanda del sistema Quillota-La Cruz-San Isidro, pero con un Factor de Seguridad inferior al 20%, lo que se considera riesgoso.

3 Altos Niveles de Nitrato en Sondajes El Cristo
Incumplimiento Cumplimiento La Norma NCh409 establece niveles máximos admisibles de NO3 en 50 mg/l. Datos medidos a la fecha en noviembre indican probable incumplimiento.

4 Riesgo de No Satisfacer Demanda

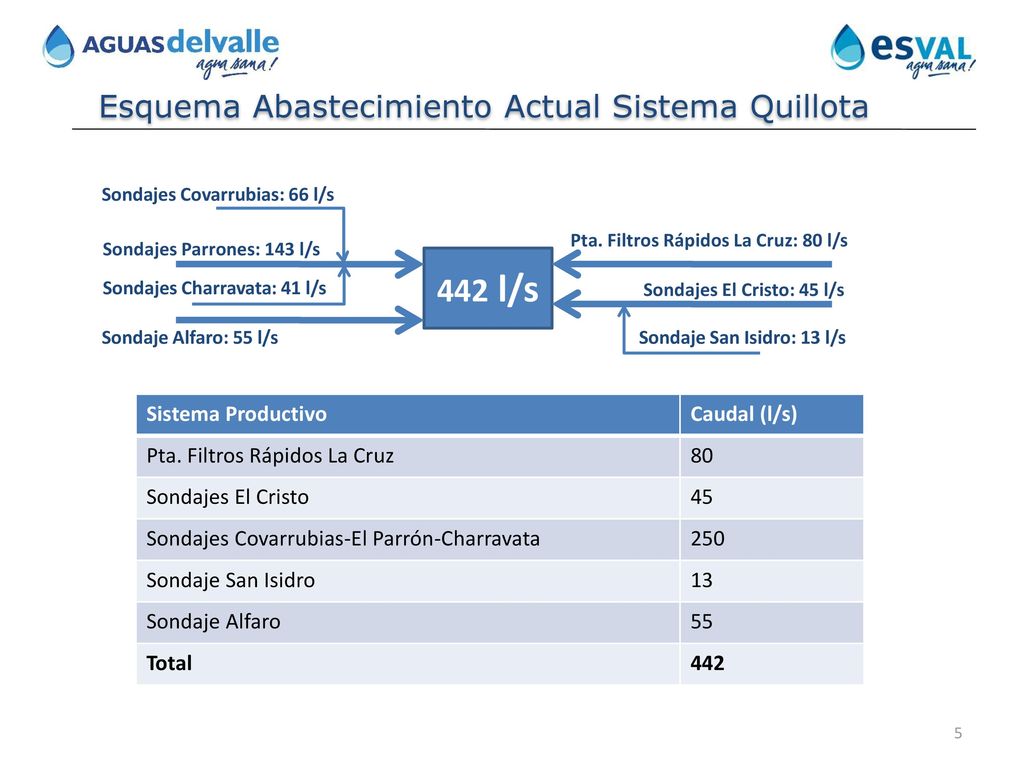

5 442 l/s Esquema Abastecimiento Actual Sistema Quillota
Sondajes Covarrubias: 66 l/s Pta. Filtros Rápidos La Cruz: 80 l/s Sondajes Parrones: 143 l/s 442 l/s Sondajes Charravata: 41 l/s Sondajes El Cristo: 45 l/s Sondaje Alfaro: 55 l/s Sondaje San Isidro: 13 l/s Sistema Productivo Caudal (l/s) Pta. Filtros Rápidos La Cruz 80 Sondajes El Cristo 45 Sondajes Covarrubias-El Parrón-Charravata 250 Sondaje San Isidro 13 Sondaje Alfaro 55 Total 442

6 Alternativas Propuestas
Proyecto 1: Habilitación Sondajes Charravata (Desarrollado por Gerencia Operaciones) Existen 2 sondajes construidos que pueden ser habilitados, aportando al sistema un caudal adicional de 36 l/s. Existe un 3er sondaje construido (12 l/s), ubicado fuera del recinto de ESVAL, cuya impulsión debe atravesar terreno privado. Se debe negociar servidumbre. Proyecto 2: Obras de reemplazo y conexiones de la red (Desarrollado por Gerencia de Clientes) Obras a ejecutar en la red que permitan el traspaso de clientes abastecidos por sistema El Cristo a estanques Mayaca (sondajes Charravata), cumpliendo con las presiones que exige la Norma. Proyecto 3: Tratamiento Nitratos Sist. Productivo El Cristo (Desarrollado por Gerencia Operaciones) Tratamiento por Osmosis Inversa

7 Proyecto 1: Habilitación Sondajes Charravata
Charravata Nº4 Caudal = 22,6 l/s ______ Existente ______ Proyectado Charravata Nº6 Caudal = 16,4 l/s Situación Proyectada Charravata Nº3 Caudal = 6,3 l/s Bomba: Q = 6 l/s H = 20 m Charravata Nº999 Caudal = 12,3 l/s Q = 12l/s H = 26 m Charravata Nº2 Caudal = 30,5 l/s Q = 30,5 l/s HDPE 160mm L = 70 m HDPE 200mm L = 84 m HDPE 315mm L = 320 m L = 174 m ESTANQUE Existente PEAP Charravata Caudal = 89,5 l/s Q = 100 l/s H = 52 m L = 60 m Covarrubias Nº3 (Requiere cambio de bomba) Covarrubias Nº2 (Requiere cambio de bomba) Covarrubias Nº1 (Requiere cambio de bomba)

8 Proyecto 1: Habilitación Sondajes Charravata
Obras y Costos *Nota: No considera costo por servidumbre para conexión de pozo Charravata N°999. Plazos Sistema operando el 31 de diciembre de 2013.

9 Proyecto 2: Obras de Reemplazo y Conexiones de Red
Obras Requeridas para Traspaso de Clientes de El Cristo a Mayaca Medio. Sector Mayaca Medio Sector El Cristo Sector Traspaso Válvula de Corte Proyectada D = 150mm HDPE 160mm L = 30m

10 Proyecto 2: Obras de Reemplazo y Conexiones de Red
Obras Requeridas para Satisfacer Presiones de la Red. Sector abastecido por estanques Mayaca. Sector abastecido por estanque El Cristo. Sector que requiere la renovación de válvulas para contar con presiones adecuadas. Renovar Válvula

11 Proyecto 2: Obras de Reemplazo y Conexiones de Red
Renovación de 6 válvulas existentes en mal estado. Tubería HDPE L=30m, D=160mm y válvula de corte. Costos Plazos Sistema operando el 31 de diciembre de 2013.

12 Proyecto 3: Tratamiento Nitratos SPAP El Cristo

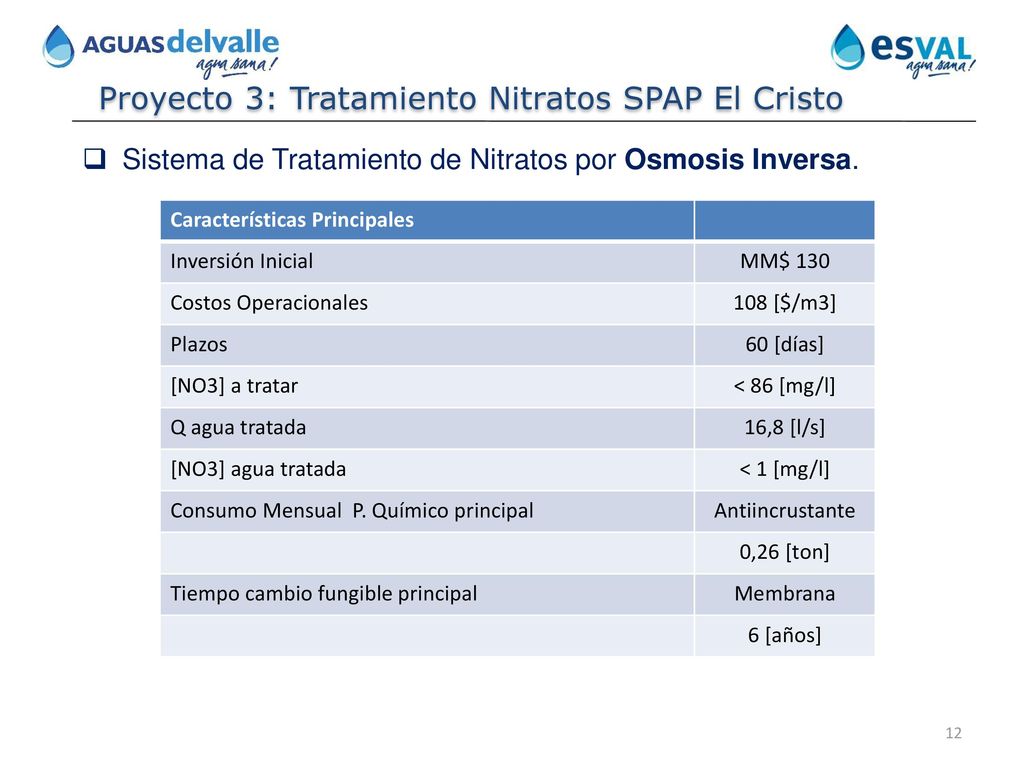

Sistema de Tratamiento de Nitratos por Osmosis Inversa. Características Principales Inversión Inicial MM$ 130 Costos Operacionales 108 [$/m3] Plazos 60 [días] [NO3] a tratar < 86 [mg/l] Q agua tratada 16,8 [l/s] [NO3] agua tratada < 1 [mg/l] Consumo Mensual P. Químico principal Antiincrustante 0,26 [ton] Tiempo cambio fungible principal Membrana 6 [años]

13 Proyecto 3: Tratamiento Nitratos SPAP El Cristo
Escenario Actual. Escenario con Proyecto 3. Escenario con Proyecto 1 y 2. Niveles de Nitrato sobre 50 [mg/l] están fuera de Norma NCh 409.

14 Situación Tratamiento Nitratos con Proyecto
Implementación Proyecto 1 y 2 Implementación Proyecto 3 Al implementarse el Proyecto 3, se reincorpora la producción plena de los sondajes del SPAP El Cristo y se da cumplimiento a los niveles de nitrato, con lo cual se incrementa la oferta del sistema en general.

15 Resumen de Costos por Proyecto
1 Habilitación Sondajes Charravata 2 Obras de Reemplazo y Conexiónes Red 3 Tratamiento Nitratos SPAP El Cristo Total
